HR80 - Thermostat HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique de radiateur
Marque	Honeywell
Modèle	HR80
Dimensions (L x l x H)	100 x 50 x 80 mm
Poids (avec piles)	220 g
Alimentation	4 piles alcalines LR06-AA 1,5 V
Affichage	Écran LCD
Communication	Radiofréquence (RF) avec unité de commande centrale
Plage de température de consigne	5 °C à 30 °C
Précision de régulation	0,7 °C
Modes de fonctionnement	DEF (course optimale) et FULL (course entière)
Protection antigel	Oui, réglage standard à 5 °C
Fonction fenêtre	Détection de chute rapide de température et fermeture de la vanne
Protection contre le blocage de la vanne	Cycle d'ouverture/fermeture toutes les 2 semaines
Indice de protection	IP30
Température ambiante de fonctionnement	0 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Humidité relative admissible	5 % à 95 %
Consommation en veille	0,15 mW
Consommation moteur en action	105 mW
Compatibilité vannes	Honeywell-Braukmann, MNG, Heimeier, Junkers, Landis & Gyr 'Duogyr' (adaptateurs optionnels pour Oventrop, Herz, Danfoss, Vaillant, Caleffi)
Contenu du système	Bloc de régulation, tête de vanne, 2 adaptateurs Danfoss RA, adaptateur Caleffi, 4 piles
Entretien	Nettoyer avec un chiffon sec ; remplacer les piles lorsque « bATT » s'affiche
Sécurité	Protection antigel, anti-blocage, et fonction fenêtre ; ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - HR80 HONEYWELL

Comment installer le thermostat HR80 sur ma vanne de radiateur ?

Retirez l'ancienne tête thermostatique. Sélectionnez l'adaptateur approprié (si nécessaire) et montez-le sur la vanne. Tournez la molette de réglage de la tête de vanne dans le sens inverse des aiguilles d'une montre jusqu'à la butée, puis faites glisser la tête de vanne sur la vanne et serrez l'écrou moleté métallique à la main.

Comment appairer le HR80 avec l'unité de commande centrale ?

Placez le bloc de régulation près de la tête de vanne. Appuyez sur la touche de reconnaissance (environ 1 seconde) jusqu'à ce que le symbole clignote. Activez ensuite le mode reconnaissance sur l'unité de commande centrale. Le processus peut durer jusqu'à 4 minutes. En cas d'échec, éloignez les sources de perturbations radio et réessayez.

Que faire si l'écran affiche « bATT » ?

Remplacez les deux piles par des piles alcalines 1,5 V de type LR06-AA. Ouvrez le compartiment à piles, retirez les piles usagées, insérez les neuves en respectant la polarité, puis refermez. Ne jetez pas les piles usagées avec les ordures ménagères.

Comment modifier la température de consigne temporairement ?

Tournez la molette de réglage du HR80 jusqu'à ce que la température souhaitée (5-30 °C) apparaisse à l'écran. Pour ouvrir ou fermer complètement la vanne, tournez jusqu'à afficher « ON » (ouverte) ou « OFF » (fermée). La modification reste valable jusqu'au prochain programme horaire de l'unité centrale.

Quels sont les modes de fonctionnement DEF et FULL ?

Le mode DEF (réglage standard) utilise la course de vanne optimale pour la régulation. Le mode FULL utilise la course entière de la vanne, ce qui est utile si la vanne ne se ferme pas complètement, mais réduit la durée de vie des piles. Pour basculer, maintenez la touche de reconnaissance enfoncée jusqu'à ce que le mode souhaité s'affiche.

Comment la fonction fenêtre fonctionne-t-elle ?

Si une fenêtre est ouverte et que la température chute rapidement, le HR80 ferme la vanne de chauffage pour économiser l'énergie. « OuVERT » s'affiche. La régulation normale reprend automatiquement au plus tard après 30 minutes ou lorsque la température remonte. Cette fonction peut être désactivée depuis l'unité centrale.

Que signifie le message d'erreur E3 ?

Le message E3 indique que le moteur du régulateur HR80 ne peut plus se déplacer. Cela peut être dû à un blocage mécanique ou à une usure. Consultez la notice pour les procédures de dépannage ou contactez le service après-vente.

Comment effectuer un test de liaison radio entre le HR80 et l'unité centrale ?

Séparez le bloc de régulation de la tête de vanne. Tournez la molette de réglage jusqu'à afficher « OM » (ouvert), puis effectuez deux tours supplémentaires (720°). L'écran affiche « test ». Appuyez sur la touche de reconnaissance pour envoyer un message test. Le nombre de messages reçus et l'intensité du signal (1 à 5) s'affichent. Pour quitter, appuyez 5 secondes sur la touche ou retirez les piles.

Comment réinitialiser le HR80 aux réglages d'usine ?

Séparez le bloc de commande de la tête de vanne et retirez les piles. Maintenez la touche de reconnaissance enfoncée tout en remettant les piles. Reliez ensuite le bloc de commande et la tête de vanne. Le HR80 sera réinitialisé.

Quelles sont les précautions de sécurité à respecter ?

Ne pas jeter le produit avec les ordures ménagères ; le recycler dans un centre approprié. Protéger contre l'humidité excessive (IP30). La protection antigel ne fonctionne pas si les piles sont déchargées ou le bloc démonté. Utilisez uniquement des piles alcalines de type LR06-AA.

MODE D'EMPLOI HR80 HONEYWELL

Le thermostat électronique de radiateur HR 80 est un composant du système de régulation de zone. Il peut être monté sur la plupart des vannes thermostatiques de radiateurs. Son installation s'effectue sans vidange de l'installation et sans câblage. Vous pouvez modifier la température ambience souhaitée soit...

• à la main avec la molette de réglage sur le bloc de régulation du thermostat électronique de radiateur
• avec l'unité de commande centrale

Elements de commande et affichage

1 Écran : affiche la température de consigne (souhaitée) actuelle et d'autres informations sur l'état du système. 2 Molette de réglage sur le bloc de régulation : permet une dérogation manuelle de la température souhaitée.

3 Symbole de transmission RF à l'unité de commande centrale. 4 Symbole de séparation du bloc de régulation et de la tête de vanne. 5 Température de consigne souhaitée. 6 Symbole de la valeur réelle venant de l'unité de commande centrale (option).

Appareils ou PIECES optionnelles

Les adaptateurs/les têtes de vannes suivants sont disponibles pour les vannes Oventrop, Herz, Danfoss, Vaillant et Caleffi :

Type	Numéro	Adaptateur/tête de vanne
Oventrop HU 01 (écrou moleté M30x1)	073341076
Herz HU 02 (écrou moleté M28)	073341725
Kit d'adaptation Danfoss EVA 1-Danfoss	072031201
		RAV (gris) RA (blanc) (livré) RAVL (noir)
Adaptateur Vaillant EHA 1VAI	072031082
Caleffi	-	livré avec le kit

Contenu du système

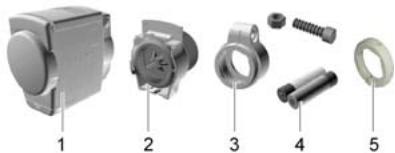

1 Bloc de régulation 4 Piles 2 Tête de vanne 5 Adaptateur Caleffi 3 Adaptateur Danfoss RA

Montage

Enlever l'ancienne tête thermostatique.

MONTER l'adaptateur

Sélectionner l'adaptateur nécessaire. Écarter le système de fixation de l'adaptateur et le faire glisser jusqu'à la butée sur la vanne. Tourner-le jusqu'à ce qu'il se verrouille de manière perceptible.

Si l'adaptateur comporte une vis de fixation : serrer l'adaptateur à l'aide de cette vis.

MONTER La TETE de VANNE

Les vannes Honeywell-Braukmann, MNG, Heimeier, Junkers, Landis & Gyr 'Duogyr' ne requéraient pas d'adaptateur. Adaptateur pour vannes Oventrop, Danfoss, Herz et Vaillant, voir chap. "Appareils ou pièces optionnelles".

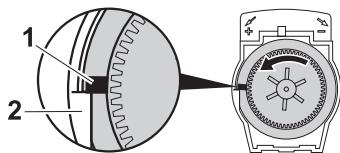

1. Tourner la molette de réglage de la tête de vanne dans le sens contraire des aiguilles d'une montre, jusqu'à ce que la butée (1) de la molette de réglage se trouve contre la butée (2) du boîtier.

1. Faire glisser la tête de vanne sur la vanne thermostatique de radiateur.

1. Faire glisser l'écrou moleté métallique (3) sur le filtre de la vanne thermostatique de radiateur.

1. Serrer à fond l'écrou moleté métallique sans outil.

Conseil: Le plus facile pour contrôler le montage correct de la tête de vanne est lorsque le chauffage central est enclenché. Le radiateur devient chaud si la tête de vanne est correctement montée (molette de réglage en butée à gauche).

Reconnaissancett du HR 80 avec l'unite de commande

Attention!

Le thermostat électronique de radiateur communique par radio-fréquence avec l'unité de commande centrale.

Lors du besoin du lieu de fonctionnement, veiller à rester à distance d'env. 1-2 m d'appareils radioélectriques tels qu'écouteurs radio, téléphones sans fil à la norme DECT, etc.

Les composants du système de régulation de zone doivent être affectés à l'unité de commande centrale lors de la mise en service. Ce processus est appelé reconnaissance.

D'abord,lore toutes les étapes pour cette phase de reconnaissance, puis l'exécuter. Le mode de reconnaissance reste actif sur le thermostat électronique de radiateur pendant maximum 4 minutes.

Amener le bloc de régulation à proximité de la tête de vanne thermostatique correspondante.

Appuyer sur la touche reconnaissance (1) pour environ une seconde et ensuite la relâcher.

Lorsqu'on relâche la touche reconnaissance, le symbole clignote et le numéro de version du logiciel est affiché pendant 30 secondes.

Si plusieurs thermostats électroniques de radiateur doivent être commandés en parallèle dans une même zone:

Appuyer successivement sur la touche reconnaissance de chaque thermostatélectronique de radiateur. - Activer le mode reconnaissance sur l'unité de commande centrale (voir guide d'installation de l'unité de commande centrale).

Pendant la phase de reconnaissance, le symbole indiquant que ce mode est affiché en continu à l'écran du thermostat électronique de radiateur. L'affichage suivant apparait:

Le thermostat électronique de radiateur reçoit maintenant les informations relatives à la communication de l'unité de commande centrale. Ce processus peut durer jusqu'à 4 minutes.

Échec de la reconnaissance

La reconnaissance a échoué si le symbole 1 s'éteint. Procéder alors aux mesures suivantes:

Éloigner les appareils gênants ou faisant écran. p. ex. casque d'écoute sans fil, téléphones sans fil, haut-parleurs, commande d'ouverture de porte de garage, etc. Répéter la phase de reconnaissance.

Si le symbole 1 s'éteint en fonctionnement normal, une nouvelle phase de reconnaissance n'est pas nécessaire. Les piles de l'unité de commande centrale sont peut-être déchargées. APRÈS un changement de pile, le HR 80 sera automatiquement synchronisé.

La température de consigne du thermostat électronique de radiateur est automatiquement régée sur 20°C.

Terminer le montage du HR 80

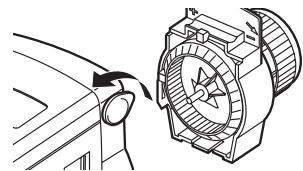

1. Tourner les clips de fixation du bloc de régulation jusqu'à ce que la pointe soit orientée vers le haut. Le verrouillage de la tête de vanne s'ouvre.
2. Faire glisser le bloc de régulation sur la tête de vanne.
3. Tourner à nouveau le clip de fixation sur le côté.

Le bloc de régulation et la tête de vanne sont solidement assemblés. À l'écran de l'HR 80, le symbole ◆ s'éteint. Le régulateur de radiateur est maintenant prêt à fonctionner. Pour séparer le bloc de régulation de la tête de vanne, procédez en ordre renversé.

Commande

Chaque modification locale de la température de consigne reste valable aussi longtemps qu'elle n'est pas automatiquement écrasée par un programme de temporisation.

La température de consigne est gérée par l'unité de commande. Aucune programmation hors d'heure ne sera faite sur le HR 80. Vous trouverez des explications détaillées dans le guide d'installation de l'unité de commande centrale.

Modifier temporairement la temperature de consigne avec la molette de reglage

Tourner la molette de réglage du HR 80 jusqu'à ce que la température de consigne désirée apparaisse à l'écran (5-30 °C). La plage pour la température de consigne (plage standard 5-30 °C) peut être limitée avec l'unité de commande centrale.

Pour ouvrir ou fermer entièrement la vanne de chauffage : Tourner la molette de réglage jusqu'à ce que "OFF" (fermée) ou "ON" (ouverte) apparaisse à l'écran. (Si des limites de température sont définies, "ON"/"OFF" n'est pas affiché.)

Placer/changer les PILES

Si bATT apparait à l'écran, les deux piles doivent être remplacées.

Si les piles sont trop faibles, le thermostat électronique de radiateur ouvre entièrement la vanne de radiateur. Si les piles sont remplacées après une reconnaissance réussie, l'affichage 53nC apparait.

Le thermostat électronique de radiateur attend les informations provenant de l'unité de commande centrale (voir chap. "Reconnaissance...").

1. Ouvrir le compartiment à piles.
2. Le cas échéant, enlever les piles déchargées.
3. Placer les nouvelles piles dans le compartiment à piles. Veiller à ce que la polarité soit correcte.
4. Fermer le compartiment piles.

Ne pas jeter les piles déchargées avec les ordures domestiques, mais mettre dans un endroit prévu à cet effet. Toujours remplacer les deux piles. Utiliser uniquement des piles 1,5-V alkaline de type LR06-AA.

Commande de secours lorsque les PILES sont dechargees

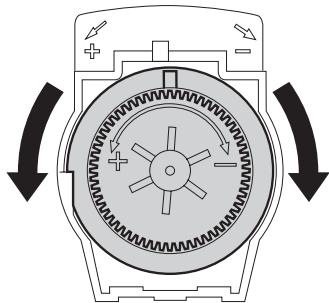

1. Séparer le bloc de régulation de la tête de vanne.
2. Ouvrir la vanne thermostatique de radiateur manuellement avec la molette de réglage de la tête de vanne (dans le sens du signe "+") ou la fermer (dans le sens du signe "-").

MODES de fonctionnement DEF (reglage standard) et FULL

Pour commuter entre les deux modes de fonctionnement, appuyer sur la touche reconnaissance (1, chap. "Réconnaissance..."), jusqu'à ce que le mode de fonctionnement respectif apparaisse à l'écran.

Mode de fonctionnement def (réglage standard)

Le régulateur HR 80 fonctionne avec la course de vanne optimale qui est nécessaire pour la régulation de température ambiantes.

Mode de fonctionnement full

Lorsque la course entière de la vanne doit être utilisée ou si la vanne ne se ferme pas entièrement, vous devez le régulateur HR 80 dans le mode de fonctionnement FULL.

Dans le mode de fonctionnement FULL, la durée de vie de la batterie est réduite.

Remettre le regulateur HR 80 aux reglages d'usine

Séparer le bloc de commande de la tête de vanne, voir chap. "Terminer le montage du HR 80". Enlever les piles. Maintenir la touche reconnaissance enfoncée (voir chap. "Reconnaissance... et replacer les piles. Relier le bloc de commande et la tête de vanne.

Fonction fenetre

Si vous ouvrez une fenêtre et que la température diminue fortement en peu de temps de ce fait, le régulateur de radiateur ferme la vanne de chauffage afin d'économiser l'énergie. À l'écran apparait le message.

Lorsque la température remonte, au plus tard après 30 minutes, le thermostat électronique de radiateur reprend le fonctionnement normal. La fonction de fenêtre peut être désactivée sur l'unité de commande centrale.

Protection CONTRE le blocage de la VANNE thermostatique

Si la vanne n'est pas ouverte au moins une fois entièrement dans une période de 2 semaines, la vanne est brièvement ouverte et refermée. Ceci évite que la vanne ne se bloque à cause du tartre. À l'écran apparaît alors le message CYCLE. Le cycle de 2 semaines commence au moment où la commande a été placée sur la tête de vanne.

Protection CONTRE le GEL

Si la température descend en dessous de 5°C, le HR 80 va réguler sur une température ambience de 5°C constante. La valeur de protection contre le gel peut être modifiée sur l'unité de commande centrale (la valeur standard est de 5°C).

La protection contre le gel ne fonctionne pas si les piles sont déchargées ou si le bloc de régulation est démonté.

Message d'etat E3

Si le symbole E3 apparait à l'écran, le moteur du régulateur HR 80 ne peut plus se déplacer.

Mode TEST (uniquement pour installates)

Le mode test permet de contrôler la liaison radio-fréquence entre le HR 80 et l'unité de commande centrale.

Séparer le bloc de régulation de la tête de vanne (voir chap. "Terminer le montage du HR80"). Tourner la molette de réglage jusqu'à ce que OM (ouvert) apparaisse à l'écran.

Tourner la molette de réglage de deux tours entiers supplémentaires (720°).

À l'écran apparait le test. Le mode test est activé.

Le thermostat électronique de radiateur envoie un message de test à un boîtier récepteur (p. ex HC60ng).

Appuyer sur la touche reconnaissance.

Le HR 80 est prêt à la réception pour un message test de l'unité de commande centrale. À l'écran, les deux premiers chiffres donnent le nombre de messages de test reçus, le chiffre le plus à droite indique l'intensité du signal (1=intensité du signal suffisante, 5=intensité du signal très bonne).

Pour sortir de ce mode test: - Appuyer sur la touche reconnaissance pendant 5 sec. ou attendre 5 minutes ou enlever les piles et les remettre. Le mode test est désactivé.

Elimination (directive WEEE 2002/96 EG)

Éliminer l'emballage et le produit dans un centre de recyclage approprié à la fin de la durée de vie du produit. Ne jetez pas le produit avec les ordures ménagères normales. N'incinérez pas le produit.

Consommation d'électricité (standby)	0.15 mW
Consommation d'électricité (mateur en action)	105 mW
Précision de régulation	0.7 °C
Classe de protection	IP30
Temperature ambiente	0 °C ... +50 °C
Temperature de stockage	-20 °C ... +70 °C
Humidité	5 ... 95 % humidité rel.
Dimensions (L x L x H)	100 x 50 x 80 mm
Poids	220 g, avec piles
Standards CE:	EN 61000-6-3, EN 61000-6-1, EN 300-220, EN 301-489

Le thermostat électrique de radiateur HR 80 est certifié selon EU. bac.
