Produkttyp	Manometrischer Druckregler (Druckminderer)
Marke	Honeywell
Modell	D06F (und Varianten D06FI, D06FN, D06FH, D06F-1/4ZA)
Zulässige Fluide	Wasser, ölfreie Druckluft, Stickstoff
Maximaler Eingangsdruck	16 bar (25 bar mit Klarsicht-Siebkorb für Vorfilter, oder Messing/Stahlkorb)
Einstellbarer Ausgangsdruckbereich	D06F/D06FI: 1,5–6,0 bar (voreingestellt 3 bar); D06FN: 0,5–2,0 bar (voreingestellt 1,5 bar); D06FH: 1,5–12,0 bar (voreingestellt 5 bar); D06F-1/4ZA: 0,5–3,0 bar (voreingestellt 1 bar)
Betriebstemperatur	Max. 40°C (Klarsichtkorb); max. 70°C (Messing- oder Stahlkorb)
Minimaler Druckabfall	1,0 bar (D06F, D06FH, D06FI, D06F-1/4ZA); 0,5 bar (D06FN)
Verfügbare Anschlüsse	1/2" bis 2" (je nach Modell); D06F-1/4ZA: 1/4"
Lieferumfang	Druckminderergehäuse, Anschlüsse, Ventileinsatz, Feinfilter (Maschenweite ~0,16 mm), Federhaube mit Einstellknopf, Siebkorb, Einstellfeder, Venturidüse
Hauptvarianten	D06F/FI/FH/FN mit verschiedenen Korboptionen (Klarsicht, Messing, Stahl) und Anschlussoptionen (Innengewinde, Außengewinde, ohne Verschraubung)
Montage	Horizontal, Siebkorb nach unten; Absperrventile und Sicherheitsventil vorsehen; Stabilisierungsabstand 5×DN hinter dem Druckminderer (gemäß DIN 1988)
Einstellung des Ausgangsdrucks	Einstellknopf drehen; Ausgangsdruck mind. 1 bar unter dem Eingangsdruck
Wartung	Jährliche Inspektion (Druckprüfung); Wartung alle 1 bis 3 Jahre durch Fachpersonal; Reinigung von Filter und Siebkorb bei Bedarf
Ersatzteile	Federhaubensatz, komplette Ersatzteilsätze, Dichtungen, Stopfen, O-Ringe, Siebköpfe (Klarsicht, Messing, Edelstahl)
Zubehör	Ersatzfilter HABEDO® FN09S, Manometer M07M, Doppel-Sechskantschlüssel ZR06K, Rückflussverhinderer RV277, Anschluss-Sets VST06
Sicherheit	Beachten der Anleitungshinweise; Montage durch autorisierten Fachmann; Verletzungsgefahr durch Druckfeder beim Ausbau; keine Lösungsmittel zur Reinigung verwenden
Materialien	Edelstahl, Stahl, Kunststoff
Gewicht	Nicht in der Anleitung angegeben; ca. 0,5–2 kg je nach Modell
Stromversorgung	Keine (mechanisches Gerät)

Häufig gestellte Fragen - D06F HONEYWELL

Was ist die Hauptfunktion des Honeywell D06F?

Der Honeywell D06F ist ein manometrischer Druckregler, der den Wasserdruck stromabwärts reduziert und stabilisiert, unabhängig vom Eingangsdruck (Vordruckausgleichseffekt).

Welche Fluide kann ich mit dem D06F verwenden?

Der D06F ist für Wasser, ölfreie Druckluft und Stickstoff ausgelegt, unter Einhaltung der geltenden Normen (z.B. DIN EN 12502).

Wie stelle ich den Ausgangsdruck des D06F ein?

Schließen Sie zuerst das Eingangsventil, druckentlasten Sie den Ausgang, drehen Sie dann den Einstellknopf nach links bis zum Anschlag. Öffnen Sie langsam das Eingangsventil, drehen Sie dann den Knopf, um den gewünschten Wert auf der Skala zu erreichen. Ziehen Sie die Schlitzschraube wieder fest und öffnen Sie langsam das Ausgangsventil.

Was ist der maximal zulässige Eingangsdruck?

Der maximale Eingangsdruck beträgt 16 bar (oder 25 bar mit Klarsicht-Siebkorb für Vorfilter, oder Messing/Stahlkorb).

Wie wird der D06F gewartet?

Eine jährliche Inspektion wird empfohlen (Überprüfung des Ausgangsdrucks ohne Durchfluss). Eine vollständige Wartung sollte alle 1 bis 3 Jahre von einem Fachmann durchgeführt werden, einschließlich Reinigung von Filter und Siebkorb sowie ggf. Austausch der Dichtungen.

Was tun, wenn der Ausgangsdruck instabil oder unzureichend ist?

Überprüfen Sie, ob die Absperrventile vollständig geöffnet sind, ob der Ersatzsieb nicht verstopft ist und ob der Druckminderer in der richtigen Richtung montiert ist (Pfeil auf dem Gehäuse). Wenn das Problem weiterhin besteht, ersetzen Sie den Ventileinsatz.

Kann man den Klarsichtkorb durch einen Messingkorb ersetzen?

Ja, der D06F ist in Varianten mit Klarsichtkorb (max. Temperatur 40°C) oder Messingkorb (max. 70°C) erhältlich. Die entsprechenden Ersatzteile sind in der Anleitung aufgeführt.

Wie reinige ich den Filter und den Siebkorb?

Schließen Sie das Eingangsventil, druckentlasten Sie den Ausgang, schrauben Sie den Korb mit dem Doppel-Sechskantschlüssel ZR06K ab, entnehmen Sie den Filter, reinigen Sie ihn und bauen Sie in umgekehrter Reihenfolge wieder ein. Keine Lösungsmittel oder alkoholhaltigen Produkte verwenden.

Wo finde ich Ersatzteile für den D06F?

Die Ersatzteile (Federhaubensätze, Ersatzteilsätze, Dichtungen, Siebköpfe usw.) sind in der Anleitung mit Codes wie 0901515 oder SK06T-1/2 aufgeführt. Sie können sie bei Honeywell oder einem autorisierten Händler bestellen.

Ist der D06F für eine Hausinstallation geeignet?

Ja, der D06F wird häufig in Hausinstallationen verwendet, um nachgeschaltete Geräte (Warmwasserbereiter, Armaturen) vor Überdruck zu schützen. Ein vorgeschalteter Feinfilter wird für einen hohen Schutzgrad empfohlen.

BEDIENUNGSANLEITUNG D06F HONEYWELL

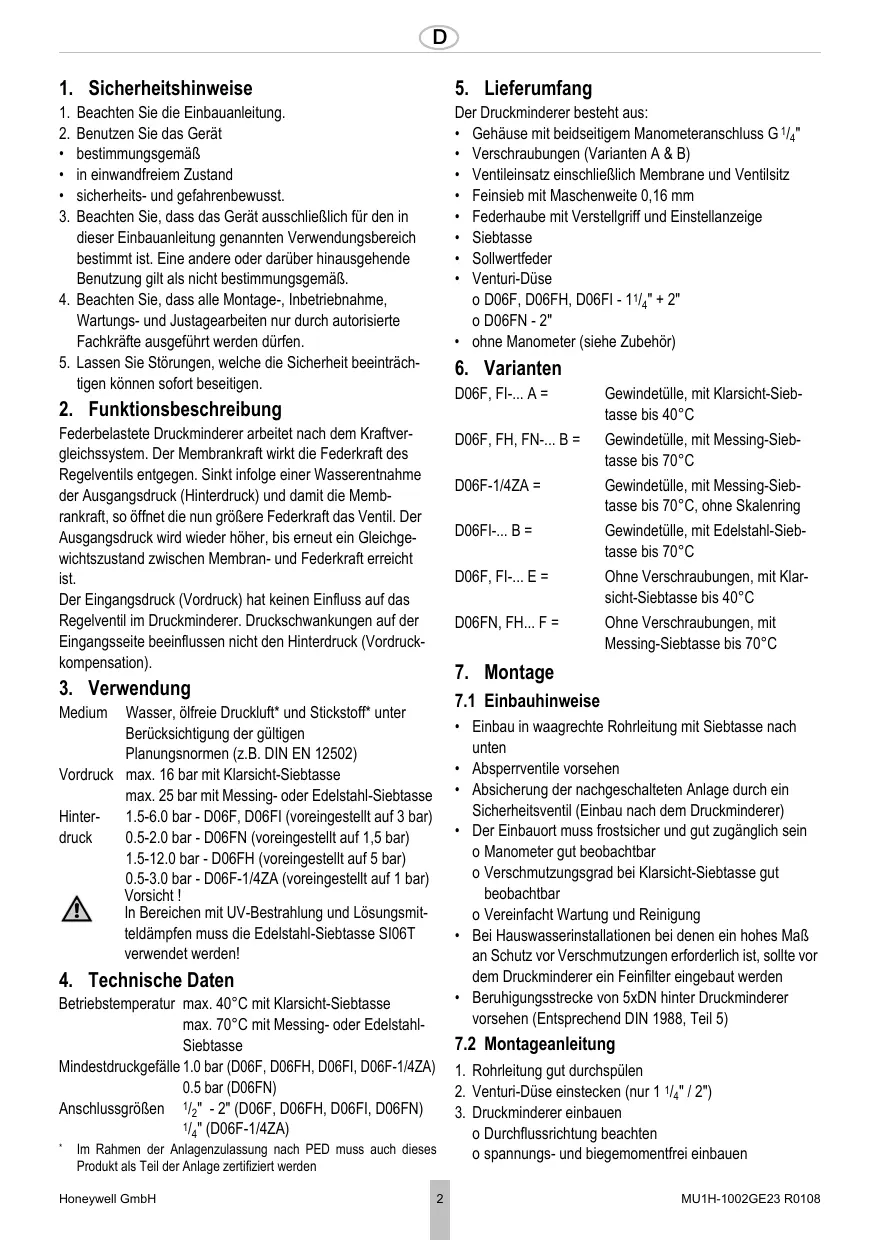

1. Sicherheitschinweise

1. Beachen Sie die Einbauanleitung.
2. Benutzen Sie das Gerät
   bestimmungsgemäß
   in einwandfreiem Zustand
3. Sicherheits- und gefahrenbewusst.
4. Beachen Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genommen Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
5. Beachen Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführrt werden dürfen.
6. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können sofort beseitigen.

2. Funktionsbeschreibung

Federbelastete Druckminderer arbeitet nach dem Kraftvergleichssystem. Der Membrankraft wirkt die Federkraft des Regelventils entgegen. Sinkt infolge einer Wasserentnahme der Ausgangsdruck (Hinterdruck) und damit die Membrankraft, so öffnet die nun größere Federkraft das Ventil. Der Ausgangsdruck wird wiederHigher, bis erneut ein Gleichgewichtszustand zwischen Membran- und Federkraft erreicht ist.

Der Eingangsdruck (Vordruck) hat keinen Einfluss auf das Regelventil im Druckminderer. Druckschwankungen auf der Eingangsseite beeinflussen nicht den Hinterdruck (Vordruck-kompensation).

3. Verwendung

Medium Wasser,olfreie Druckluft* and Stickstoff* unter Berücksichtigung der gultigen Planungsnormen (z.B.DIN EN 12502)

Vordruck max. 16 bar mit Klarsicht-Siebtasse max. 25 bar mit Messing- oder Edelstahl-Siebtasse

Hinter- 1.5-6.0 bar - D06F, D06FI (voreingestellt auf 3 bar)

druck 0.5-2.0 bar - D06FN (voreingestellt auf 1,5 bar)
1.5-12.0 bar - D06FH (voreingestellt auf 5 bar)
0.5-3.0 bar - D06F-1/4ZA (voreingestellt auf 1 bar)
A Vorsicht!

In Bereichen mit UV-Bestzahlung und Lösungsmit-teldämpfen muss die Edelstahl-Siebtasse SI06T verwendet werden!

4. Technische Daten

Betriebstemperatur max. 40^ mit Klarsicht-Siebtasse max. 70^ mit Messing- oder Edelstahl-Siebtasse

Mindestruckgefalle 1.0 bar (D06F, D06FH, D06FI, D06F-1/4ZA) 0.5 bar (D06FN)

Anschlussgroßen 1/2" - 2"(D06F, D06FH, D06FI, D06FN) 1/4"(D06F-1/4ZA)

Im Rahmen der Anlagenzulassung nach PED muss auch diesen Produkt als Teil der Anlage zertifiziert werden

5. Lieferumfang

Der Druckminderer besteht aus:

Gehäuse mit beidseitigem Manometeranschluss G 1/4"

• Verschraubungen (Varianten A & B)

• Ventileinsatz einschließlich Membrane und Ventilsitz

Feinsieb mit Maschenweite 0,16 mm

Federhaube mit Verstellgriff und Einstellanzeige

Siebtase

• Sollwertfeder

• Venturi-Düse o D06F, D06FH, D06FI - 1/4'' + 2'' o D06FN - 2"

• ohne Manometer (siehe Zubehor)

Gehäuse mit beidseitigem Manometeranschluss G 1/4"

6. Varianten

D06F, FI... A = Gewindetülle, mit Klarsicht-Sieb-tasse bis 40^

D06F, FH, FN...B = Gewindetülle, mit Messing-Sieb-tasse bis 70^

D06F-1/4ZA = Gewindetüülle, mit Messing-Sieb-tasse bis 70^ , ohne Skalenring

D06Fl-...B= Gewindetülle,mit Edelstahl-Sieb-tasse bis 70^

D06F, FI...E = Ohne Verschraubungen, mit Klar-sicht-Siebtasse bis 40^

D06FN, FH... F = Ohne Verschraubungen, mit Messing-Siebtasse bis 70^

7. Montage

7.1 Einbauhinweise

• Einbau in waagrechte Rohrleitung mit Siebtasse nach unten
• Absperventile vorsehen
• Absicherung der nachgeschalteten Anlage durch ein Sicherheitsventil (Einbau nach dem Druckminderer)
• Der Einbauort muss frostsicher und gut zugänglich sein o Manometer gut beobachtbar

o Verschmutzungsgrad bei Klarsicht-Siebtasse gut beobachtbar

o Vereinfacht Wartung und Reinigung

• Bei Hauswasserinstallationen bei denen ein hohes Maß an Schutz vor Verschmutzungen erforderlich ist, sollte vom dem Druckminderer ein Feinfilter eingebaut werden
• Beruhigungsstrecke von 5xDN hinter Druckminderer vorsehen (Entspruchend DIN 1988, Teil 5)

7.2 Montageanleitung

1. Rohrleitung gut durchspulen
2. Venturi-Düse einstecken (nur 1 / 4'' / 2'' )
3. Druckminderer einbauen

o Durchflussrichtung beachten
o spannungs- und biegemomentfrei einbauen

8. Inbetriebnahme

8.1 Hinterdruck einstellen

Ausgangsdruck min. 1 bar unter Eingangsdruck einstellen.

1. Absperrarmatur fingangsseitig schlieben
2. Ausgangsseite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Schlitzschraube lose n o Schlitzschraube nicht herausdrehen
5. Druckfeder entspanen o Verstellgriff nach links (-) bis zum Anschlag drehen
6. Absperrarmatur eingangsseitig langsam offen
7. Verstellgriff drehen, bis die Einstellskala den gewünschten Wert anzeigt
8. Schlitzschraube wieder festziehen
9. Absperrarmatur ausgangsheitig langsam offen

9. Instandhaltung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschreiben

Entspruchend DIN 1988, Teil 8 sind folgende Maßnahmen durchzuführren:

9.1 Inspektion

9.1.1 Druckminderer

Interval: einmal jährlich

1. Absperrarmatur ausgangsseitig schlieben
2. Hinterdruck mit Druckmessgerät bei Nulldurchfluss kontrollieren o Steigt der Druck langsam an, ist die Armatur eventuell verschmutzt oder defekt. Führn Sie in thisem Fall eine Wartung und Reinigung durch
3. Absperrarmatur ausgangsheit langsam offen

9.2 Wartung

9.2.1 Druckminderer

Intervall: 1-3 Jahre (abhängig von den ortlichen Bedingungen)
Durchführung durch ein Installationsunternehmen.

1. Absperarmatur eingangsseitig schlieben
2. Ausgangssite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Schlitzschraube lose n o Schlitzschraube nicht herausdrehen Vorsicht!

In der Federhaube befindet sich eine Druckfeder.
Durch Herausspringen der Druckfeder kann es zu Verletzungen kommt.

• Stellen Sie sicher, dass die Druckfeder entspannt ist!

• Druckfeder entspannen o Verstellgriff nach links (-) bis zum Anschlag drehen

• Federhaube abschrauben o Doppelingschluss ZR06K verwenden

• Gleitring herausnehmen

• Ventileinsatz mit Zange herausziehen

• Siebtasse abschrauben o Doppelringschluss ZR06K verwenden

10.Nutring herausnehmen

11.Dichtscheibe, Dusenkante und Nutring auf einwandfrei Zustand überprüfen, falls erforderlich Ventileinsatz komplett auswechseln
12.Sieb herausnehmen, reinigen und wieder einstecken
13.O-Ring auf Siebtasse stecken
14.Montage in umgehrter Reihenfolge

Membrane mit Finger eindrücken, dann Gleitring einlagen Siebtasse handfest (ohne Werkzeug) einschrauben

15.Einstellskala justieren und Hinterdruck einstellen

9.3 Justierung der Einstellskala

Bei Demontage des Verstellgriffs Goes the Justierung verloren. Eine Neujustierung ist mit Hilfe eines Manometers möglich.

1. Absperrarmatur eingangsseitig schlieben
2. Ausgangsseite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Manometer montieren
5. Schlitzschraube lose n o Schlitzschraube nicht herausdrehen
6. Absperrarmatur eingangsseitig langsam offen
7. Gewünschten Hinterdruck einstellen (z.B. 4 bar)
8. Skalenwert (z.B. 4) mit Markierung in Fenstermitte in Übereinstimmung bringen
9. Schlitzschraube wieder festziehen
   10.Absperarmatur ausgangsbeitig langsam offen

9.4 Reinigung

Vorsicht!

Zum Reinigen der Kunststoffeile keine Lösungsmittel und/oder alcoholsaltigen Reinigungsmittel benutzten, da diese zu Wasserschädten führen können!

Bei Bedarf können die Siebtasse und das Sieb gereinigt werden.

Durchführung durch ein Installationsunternehmen oder den Betreiber.

Es durren keine Reinigungsmittel in die Umwelt oder Kanalisation gelangen!

1. Absperrarmatur eingangsseitig schlieben
2. Ausgangsiete druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Siebtasse abschrauben

o Doppelringschluss ZR06K verwenden

1. Sieb Herausnahmen, reinigen und wieder einstecken
2. O-Ring auf Siebtasse stecken
3. Siebtasse handfest (ohne Werkzeug) einschrauben
4. Absperarmatur eingangsseitig langsam offen
5. Absperrarmatur ausgangsheitig langsam offen

10. Entsorgung

Der Druckminderer besteht aus:

Edelstahl
Stahl
Kunststoff

Die ortlichen Vorschriften zur ordnungsgemäßen Abfallverwertung bzw. Beseitigung beachten!

11. Störungen / Fehlersuche

Störung	Ursache	Behebung
Schlagende Geräusche	Druckminderer zu groß dimensioniert	Technische Kundenberatung anrufen
Wasseraustritt aus Federhaube	Membrane Ventileinsatz defekt	Ventileinsatz ersetzen
Kein oder zu weniger Wasserdruck	Abspperrarmaturen vor oder hinter Druck-minderer nicht ganz geöffnet	Abspperrarmaturen ganz öffnen
	Druckminderer nicht auf gewünschten Hinterdruck eingestellt	Hinterdruck einstellen
	Siebeinsatz Druckminderer verschmutzt	Siebeinsatz reinigen oder ersetzen
	Druckminderer nicht in Durchflussrichtung montiert	Druckminderer in Durchflussrichtung montieren (Pfeilrichtung auf Gehäuse beachten)
Eingestellter Hinterdruck bleibt nicht konstant	Siebeinsatz Druckminderer verschmutzt oder verschlissen	Siebeinsatz reinigen oder ersetzen
	Düse oder Dichtscheibe Ventileinsatz verschmutzt oder beschädigt	Ventileinsatz ersetzen
	Druckerhöhung auf Hinterdruckseite (z.B. durch Wassererwärmlungsgerät)	Funktion Rückflussverhinderer, Sicherheitsgruppe, usw. überprüfen

12. Ersatzteile

1 Federhaube komplett 1 / 2^ + 3 / 4^ 0901515
mit Einstellskala 1^ + 1 / 4^ 0901516
D06F, D06FI 1 / 2^ + 2^ 0901518
Federhaube komplett 1 / 2^ + 3 / 4^ 0900227
mit Einstellskala 1^ + 1 / 4^ 0900228
D06FH, D06F-1/4ZA 1 / 2^ + 2^ 0900229
Federhaube komplett 1 / 2^ + 3 / 4^ 0900153
mit Einstellskala 1^ + 1 / 4^ 0900154
D06FN 1 / 2^ + 2^ 0900155
2 Ventileinsatz komplett 1 / 2^ + 3 / 4^ D06FA-1/2 D06F, D06FH 1^ + 11 / 4^ D06FA-1B (ohne Sieb) 1 / 2^ + 2^ D06FA-11/2 Ventileinsatz komplett 1 / 2^ + 3 / 4^ D06FNA-1/2 D06FN (ohne Sieb) 1^ + 11 / 4^ D06FNA-1B 1 / 2^ + 2^ D06FNA-11/2 Ventileinsatz komplett 1 / 2^ + 3 / 4^ D06FI-1/2 D06FI (ohne Sieb) 1^ + 11 / 4^ D06FI-1 1 / 2^ + 2^ D06FI-11/2
3 Dichtringsatz 1/2 " 0901443
(10 Stück) 3/4 " 0901444
1" 0901445 1/4 " 0901446 1/2 " 0901447
2" 0901448
4 Verschlussstopfensatz mit O-Ring R^1/4 (5 Stück) S06K-1/4
5 Ersatzsieb 1 / 2^ + 3 / 4^ ES06F-1/2A D06F, D06FI 1^ + 11 / 4^ ES06F-1B 11 / 2^ + 2^ ES06F-11/2A Ersatzsieb 1 / 2^ + 3 / 4^ ES06F-1/2A D06FH, D06FN 1^ + 11 / 4^ ES06F-1A 11 / 2^ + 2^ ES06F-11/2A
6 O-Ring Satz 1 / _2^ + 3 / _4^ 0901246 (10 Stuck) 1^ + 11 / _4^ 0901499 1 / _2^ + 2^ 0901248
7 Klarsichtsiebtasse 1 / 2^ + 3 / 4^ SK06T-1/2 mit O-Ring 1^ + 11 / 4^ SK06T-1B D06F, D06FI 1 / 2^ + 2^ SK06T-11/2 Messingsiebtasse 1 / 2^ + 3 / 4^ SM06T-1/2 mit O-Ring 1^ + 11 / 4^ SM06T-1B D06F, D06FH, D06FN 1 / 2^ + 2^ SM06T-11/2
8 Edelstahl-Siebtaisse mit 1 / 2^ + 3 / 4^ SI06T-1/2 O-Ring für D06FI 1^ + 1^1 / 4^ SI06T-1 1^1 / 2^ + 2^ SI06T-11/2

13. Zubehör

FN09S HABEDO ® Nachrüstfilter
Rückspulbarer Feinfilter zum nachträglichen Umruisten des Druckminderers zur Filterkombination
M07M Manometer
Gehäuse Ø 63 mm, Anschlusszapfen hinten G1/4" Teilung: 0-4 bar, 0-10 bar, 0-16 bar, 0-25 bar Bei Bestellung Teilungs-Endwert angegeben
ZR06K Doppel-Ringschlüssel
Zum Lösen von Federhaube und Siebtasse
RV277 Vorschalt-Rückflussverhinderer
Erhältlich in den Anschlussgroßen R1/2" - 2"
VST06-A Anschluss-Set
Mit Gewindetülle
VST06-B Anschluss-Set
Mit Lättüle
VST06I-A Anschluss-Set
Mit Edelstahl-Gewindetülle

1. Safety Guidelines

4. Technische gegevens

1. Sicherheitschinweise 2
2. Funktionsbeschreibung 2
   3.Verwendung 2
3. Technische Daten 2
4. Lieferumfang 2
5. Varianten
6. Montage
7. Inbetriebnahme
8. Instandhaltung
9. Entsorgung
   11.Störungen/Fehlersuche
   12.Ersatzteile
   13.Zubehör

GB
