MODE D'EMPLOI D06F HONEYWELL

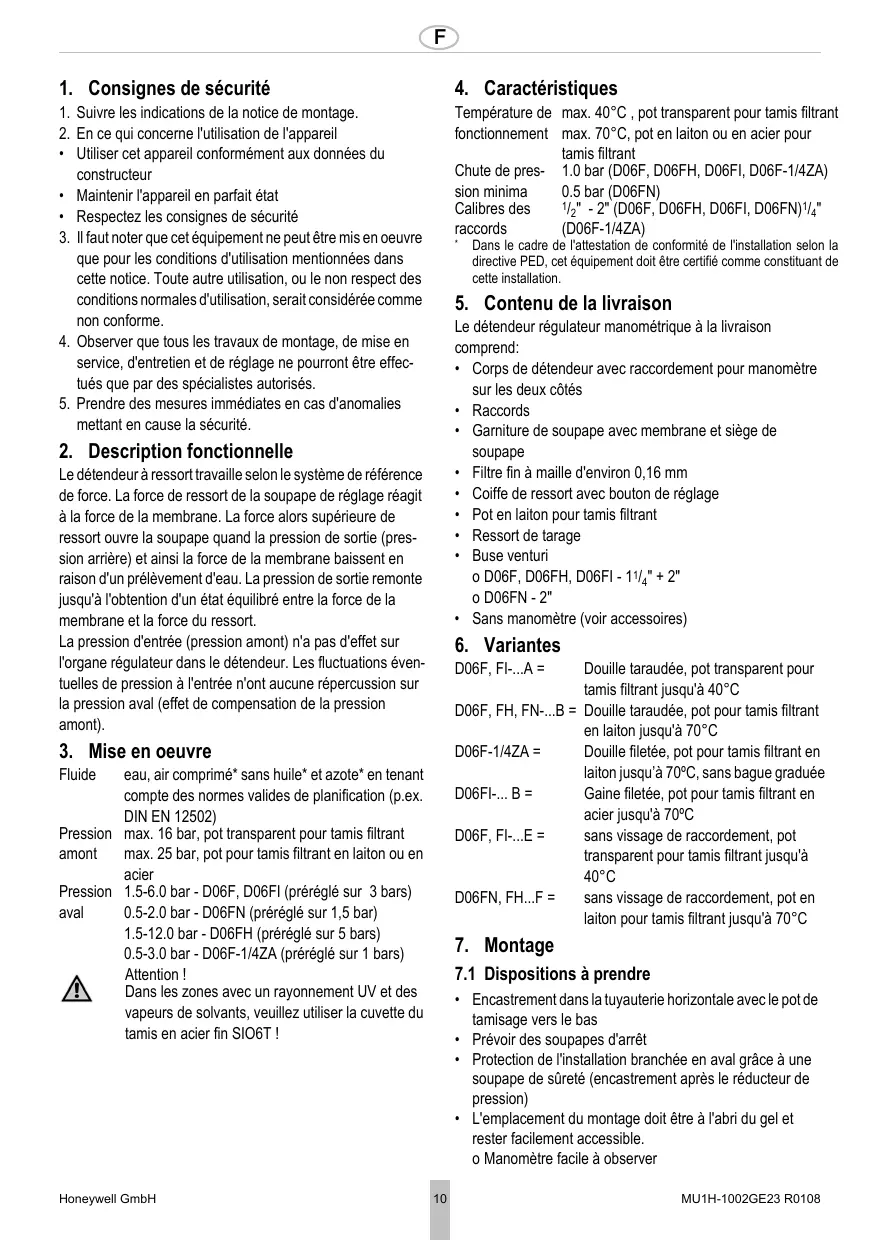

1. Consignes de sécurité

1. Suivre les indications de la notice de montage.
2. En ce qui concerne l'utilisation de l'appareil
   Utiliser cet apparéil conformément aux données du constructeur
3. Maintenir l'appareil en parfait etat
4. Respectez les consignes de sécurité
5. Il faut noter que cet équipement ne peut etre mis en oeuvre que pour les conditions d'utilisation mentionnées dans cette notice. Toute autre utilisation, ou le non respect des conditions normales d'utilisation, serait consideree comme non conforme.
6. Observer que tous les travaux de montage, de mise en service, d'entretien et de réglage ne pourront être effectués que par des spécialistes autorisés.
7. Prendre des mesures immédiates en cas d'anomalies mettant en cause la sécurité.

2. Description fonctionnelle

Le détendeur à ressort travaille selon le système de référence de force. La force de ressort de la soupape de réglage réagit à la force de la membrane. La force alors supérieure de ressort ouvre la soupape quand la pression de sortie (pression arrière) et ainsi la force de la membrame baisSENT en raison d'un prélèvement d'eau. La pression de sortie remonte jusqu'à l'obtention d'un état équilibré entre la force de la membrance et la force du ressort.

La pression d'entrée (pression amont) n'a pas d'effet sur l'organe régulateur dans le détendeur. Les fluctuations eventuelles de pression à l'entrée n'ont aucune répération sur la pression aval (effet de compensation de la pression amont).

3. Mise en oeuvre

Fluide eau, air compré sans huile et azote* en tenant compte des normes valides de planification (p.ex. DIN EN 12502)

Pression max. 16 bar, pot transparent pour tamis filtrant
amont max. 25 bar, pot pour tamis filtrant en laiton ou en acier

Pressure 1.5-6.0 bar - D06F, D06FI (prérgé sur 3 bars)
aval 0.5-2.0 bar - D06FN (prérgé sur 1,5 bar)

1.5-12.0 bar - D06FH (prérgé le sur 5 bars)

0.5-3.0 bar - D06F-1/4ZA (prérgé le sur 1 bars)

Attention!

Dans les zones avec un rayonnement UV et des vapeurs de solvants, veuillez utiliser la cuvette du tamis en acier fin SIO6T!

4. Caracteristiques

Température de max. 40^ , pot transparent pour tamis filtrant
fonctionnement max. 70^ , pot en laiton ou en acier pour tamis filtrant

Chute de pres- 1.0 bar (D06F, D06FH, D06FI, D06F-1/4ZA) sion minima 0.5 bar (D06FN)

Calibres des 1 / 2^ - 2^n (D06F,D06FH,D06FI,D06FN)1/4"
raccords (D06F-1/4ZA)

• Dans le cadre de l'attestation de conformité de l'installation selon la directive PED, cet équipement doit être certifié comme constituant de cette installation.

5. Contenu de la livraison

Le détendeur régulateur manométrique à la livraison comprend:

• Corps de détendeur avec raccordement pour manometre sur les deux cotsés
  Raccords
• Garniture de soupape avec membrane et siège de soupape
  Filtre fin à maille d'environ 0,16 mm
  Coiffe deressort avec bouton de réglage
  Pot en laiton pour tamis filtrant
• Ressort de tarage
• Buseventuri o D06F, D06FH, D06FI - 1/4" + 2" o D06FN - 2"
• Sans manomètre (voir accessoires)

6. Variantes

D06F, FI...A = Douille taraudée, pot transparent pour tamis filtrant jusqu'à 40^

D06F, FH, FN...B = Douille taraudée, pot pour tamis filtrant en laiton jusqu'à 70^

D06F-1/4ZA = Douille fillette, pot pour tamis filtrant en laiton jusqu'à 70^ , sans bague graduée

D06FI...B = Gaine filetee, pot pour tamis filtrant en acier jusqu'à 70^

D06F, FI...E = sans vissage de raccordement, pot transparent pour tamis filtrant jusqu'à 40^

D06FN, FH...F = sans vissage de raccordement, pot en laiton pour tamis filtrant jusqu'à 70^

7. Montage

7.1 Dispositions à prendre

• Encastrement dans la tuyauterie horizontally avec le pot de tamisage vers le bas
• Prévoir des soupapes d'arrêt
  Protection de l'installation branchée en aval grâce à une soupape de suture (encastrement après le réducteur de pression)
  L'emplacement du montage doit etre a l'abri du gel et rester facilement accessible.

o Manometre facile à observer

o Degre de salissures au pot transparent de tamisage facile à observer
o Pour simplifier l'entretien et le nettoyage
- Il faudrait monter un filtre fin devant le détendeur dans les installations d'eau domestique où il est nécessaire d'avoir un haut degré de protection contre les salissures
- Prévoir un parcours de stabilisation de 5xDN derrière le détendeur (conformément à la DIN 1988, partie 5)

7.2 Instructions de montage

1. Bien rincer la conduite
2. Enficher la buse venturi (diametre 114'' / 2''
3. Monter le détendeur

o Verifier le sens de passage du fluide
o Vérifier l'absence de contraintes anormales en traction et en flexion

8. Mise en service

8.1 Réglage de la pression aval

Régler la pression de sortie min. 1 bar en dessous de la pression d'arrivée.

1. Fermer la robinet de fermeture du côte de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purgege, etc.)
3. Fermer la vanne d'isolement côte sortie
4. Desserer la vis à fente o Ne pas retarder cette vi
5. Détendre le ressort de pression o Tourner la poignée de réglage vers la gauche (-) jusqu'en butée
6. Ouvr lentement la vanne d'isolement cote entree
7. Tourner la poignée d'ajustage jusqu'à ce que l'échelle indique la valeur requise
8. Revisser la vis à fente
9. Ouvr lentement la vanne d'isolement cote sortie

9. Maintenance

Nous recommendons de conclure un contrat d'entretien avec un installateur

Les opérations suivantes seront effectuées selon les recom-mandations de la norme DIN 1988, section 8.

9.1 Inspection

Intervalle: une fois par an.

Réalisation par une entreprise d'installation ou l'exploitant.

1. Fermer la vanne d'isolement cote sortie
2. Contrôler la pression à l'arrière avec un manomètre avec un flux nul.

o Si la pression augmente lentement, la robinetterie est eventuellesment sale ou defectueuse. Effectuer dans ce cas un entretien et un nettoyage

1. Ouvr lentement la vanne d'isolement cote sortie

9.2 Maintenance

Périodicité: tous les 1 à 3 ans en fonction des conditions d'exploitation
Opération effectue par un professionnel

1. Fermer la robinet de fermeture du (:oté de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer la vanne d'isolement cote sortie
4. Desserer la vis à fente o Ne pas-retirer cette vi

Attention! Un ressort de pression se trouve dans la coiffe duressort. Risque de blessures si les ressorts de pres-sion viennent a sauter.

S'assurer que les ressorts de pression sont bien relachés!

1. Detendre le ressort de pression
   o Tourner la poignée de réglage vers la gauche (-) jusqu'en butée
2. Dévisser la coiffe du ressort.
   o Utiliser la clé polygonale double ZR06K
3. Enlever la bague
4. Enlever l'ensemble garniture de soupape
5. Dévisser le pot du tamis filtrant.
   o Utiliser la clé polygonale double ZR06K
6. Retirer le joint en U à lèvres
7. Vérifier l' état de la bague d'étanchéité, de la portée de buse et du joint à lèvres, si nécessaire replacer tout l'ensemble garniture de soupape
8. Retirer le filtr de remplacement, le nettoyer et le replace
   13.Enfoncer I'anneau torque sur le pot de tamisage
   14.Montage dans l'ordre inverse
   i Mettre en place la membrane (pression avec le doigt),
   puis la bague
   Vissez a fond la cuve du tamis (sans outil)
   15.Ajuster la pression en sortie

9.3 Calibrage de I'echelle de réglage

Au démontage du bouton de réglage le calibrage est perdu. Il est possible de recalibrer à l'aide d'un manomètre

1. Fermer la robinet de fermeture du (:oté de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer la vanne d'isolement cote sortie
4. Desserrer la vis à fente o Ne pas retarder cette vi
5. Monter le manomètre
6. Ouvr lentement la vanne d'isolement cote entree
7. Régler la pression à la valeur souhaiée (p.e. 4 bar)
8. Faire correspondre la valeur de l'échelle avec le point de répère au milieu de la fenêtre
9. Revisser la vis à fente
10. Ouvrir lentement la vanne d'isolement cote sortie

9.4 Nettoyage

Attention!

Pour le nettoyage des pieces en matière synthetique, n'utilise pas de produits solvants ni contenant de l'alcool, car cela pourrait provoquer des dégats d'eau! Le détergents peuvent provoquer des dégats causés par les eaux!

Le pot de décantation et le filtré peuvent être nettoyés si nécessaire

Réalisation par une entreprise d'installation ou l'exploitant.

Ne pas rejoeter de produit détergent dans l'environnement ou dans les canalisations!

1. Fermer la robinet de fermeture du côte de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purgege, etc.)
3. Fermer la vanne d'isolement cote sortie
4. Dévisser le pot du tamis filtrant.

o Utiliser la clé polygonale double ZR06K

1. Retirer le filtr de remplacement, le nettoyer et le replace
2. Enconcer I'anneau torique sur le pot de tamisage
3. Vissez à fond la cuve du tamis (sans outil)
4. Ouvrir lentement la vanne d'isolement cote entree
5. Ouvr lentement la vanne d'isolement cote sortie

10. Matériel en fin de vie

Le détendeur régulateur manometrique comprend:

• Acier fin
• acier
• plastique

Se conformer à la réglementation pour l'élimination des équipements industriels en fin de vie vers les filières de traitement autorisées!

11. Défaut / recherche de panne

Panne	Cause	Remède
Bruits répétés	Dimensionnement inadapté du détendeur régulateur (capacité trop grande)	Contacter le service techn. clients
Sortie d'eau au niveau de la coiffe du ressort	Membrane défectueuse dans l'ensemble soupape de vanne	Remplacer l'ensemble garnitures de soupape
Pression d'eau insuffisante ou nulle	Ouverture incomplète des vannes d'isolement à l'amont et à l'aval du détendeur	Ouvrir complètement les vannes d'isolement
	Réglage inadapté de la pressionaval du détendeur	Ajuster la pression en sortie
	Tamis de remplacement détendeur encrassé	Nettoyer le tamis de remplacement
	Détendeur mal monté par rapport au sens d'écoulementt	Monter le détendeur régulateur dans le sens correct (voir la flèche sur le corps du détendeur)
Instabilité du niveau de pression en sortie	Tamis de remplacement détendeur encrassé	Nettoyer le tamis de remplacement
	Buse ou rondelle d'étanchéité de l'élément soupape encrassées ou endommagées	Remplacer l'ensemble garnitures de soupape
	Élévation de pression côteaval (à cause de l'appareilchauffe-eau, etc.)	Vérifier le fonctionnement de l'élémente anti-retour, du dispositif de sécurité, etc.

12. Pièces de rechange

1 Ensemble complet	1/2" + 3/4"	0901515
coiffe de ressort	1" + 11/4"	0901516
D06F, D06FI	11/2" + 2"	0901518
Ensemble complet	1/2" + 3/4"	0900227
coiffe de ressort	1" + 11/4"	0900228
D06FH, D06F-1/4ZA	11/2" + 2"	0900229
Ensemble complet	1/2" + 3/4"	0900153
coiffe de ressort	1" + 11/4"	0900154
D06FN	11/2" + 2"	0900155

2 Jeu de rechange complet D06F, D06FH (sans tamis filtrant) Jeu de rechange complet D06FN (sans tamis filtrant) Jeu de rechange complet D06FI (sans tamis filtrant)

1/2" + 3/4" 1" + 1/4" 1½" + 3/4" 1" + 1/4" 1½" + 3/4" 1" + 1/4" 1½" + 3/4" 1" + 1/4" 1½" + 2"

D06FA-1/2 D06FA-1B D06FA-11/2 D06FNA-1/2 D06FNA-1B D06FNA-11/2 D06FI-1/2 D06FI-1

3	Joints d'étanchéité (quantité 10)	1/2"	0901443
		3/4"	0901444
		1"	0901445
		11/4"	0901446
		11/2"	0901447
		2"	0901448

4 Bouchons avec joint torque R 1/4" (quantité 5)

S06K-1/4

6	Joints toriques pour (quantité 10)	1/2" + 3/4"	0901246
		1" + 11/4"	0901499
		11/2" + 2"	0901248

7	Pot de tamis filtrant transpa-1/2" + 3/4"	SK06T-1/2
	rent avec joint torique 1" + 11/4"	SK06T-1B
	D06F, D06FI 11/2" + 2"	SK06T-11/2
	Pot de tamis filtrant en 1/2" + 3/4"	SM06T-1/2
	laiton avec joint torique 1" + 11/4"	SM06T-1B
	D06F, D06FH, D06FN 11/2" + 2"	SM06T-11/2
	Cuvette du tamisen acier fin 1/2" + 3/4"	SI06T-1/2
	avec joint torique pour 1" + 11/4"	SI06T-1
	D06FI 11/2" + 2"	SI06T-11/2

13. Accessoires

FN09S	HABEDO® Filtr de rechange Filtre fin à rincege à contre-courant pour montage ultérieur sur un détendeur D06F à partir de la série 1977 pour combinaison de filtres
M07M	Manometre Boitier 63 mm, raccord arrière G1/4" Echelles: 0-4, 0-10, 0-16, 0-25 bar

ZR06K

Clé polygonale doublePour le démontage de la coiffe de ressort et dupot de tamis filtrant

RV277	Clapet antiretour amont
	In toutes diamètres de raccordement

VST06-A

Set de raccord Avec douille fillette

VST06-B

Set de raccord Avec douille à souder

VST06I-A

Set de raccord Avec douille fillette en inox

1. Consignes de sécurité 10
   2.Description fonctionnelle 10
   3.Mise en oeuvre 10
2. Caracteristiques 10
3. Contenu de la livraison 10
4. Variantes 10
5. Montage 10
   8.Mise en service 11
6. Maintenance 11
   10.Matériel en fin de vie 12
   11.Defaut / recherche de panne 12
   12.Pieces de rechange 13
   13.Accessoires 13

NL
