MODE D'EMPLOI RTH111B1016 HONEYWELL

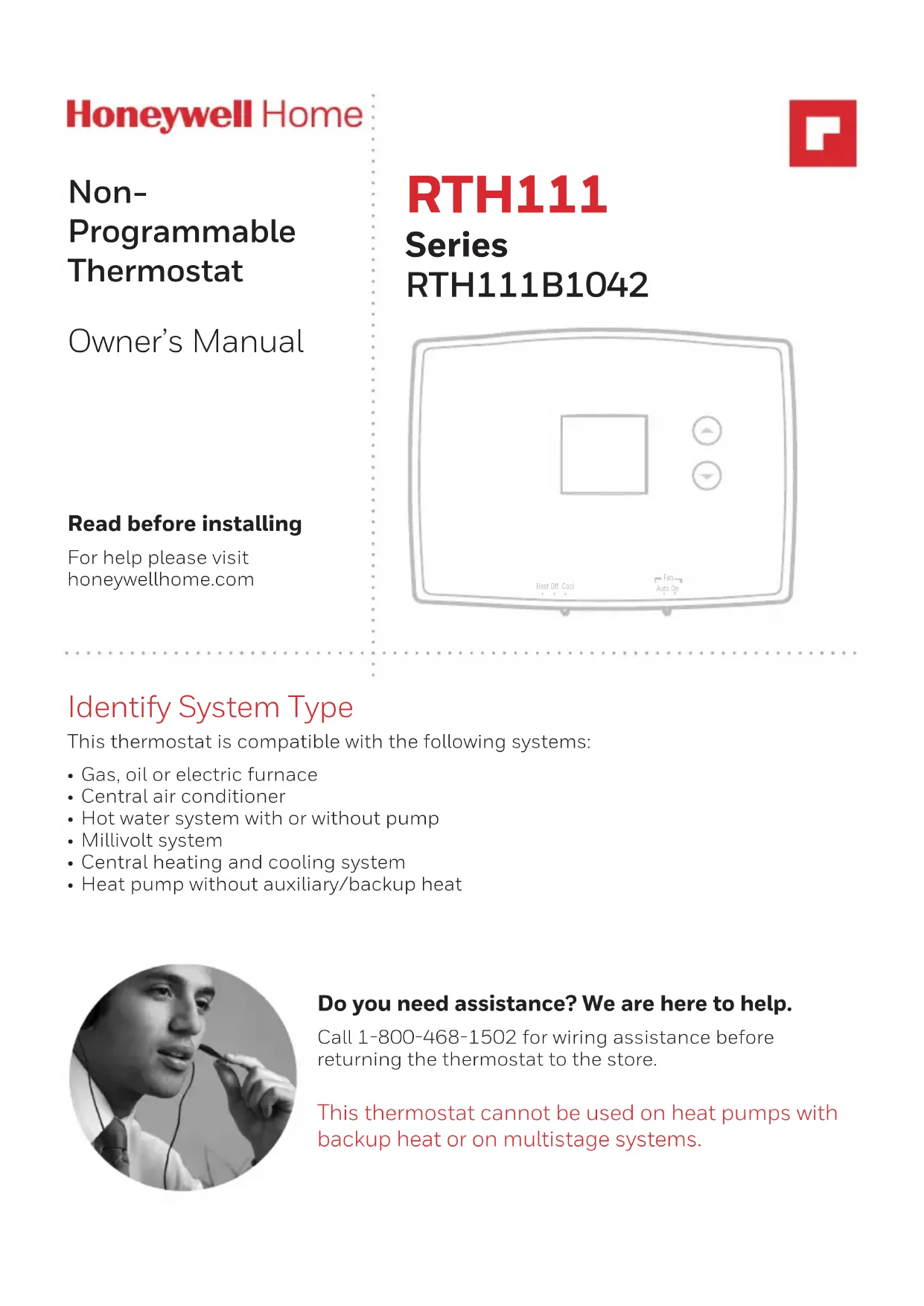

Heat Off Cool Auto On Fan Avez-vous besoin d’aide? Nous sommes ici pour

Composez le 1-800-468-1502 pour obtenir de l’aide pour le câblage avant de retourner le thermostat au magasin. Ce thermostat ne peut pas être utilisé avec les

thermopompes dotées d’un système de chauffage de

secours ou avec des systèmes à plusieurs étages.2

AVIS : Afin d’éviter tout dommage éventuel au compresseur, ne faites

pas fonctionner le climatiseur si la température extérieure chute en

dessous de 10 °C (50 °F).

contenant du mercure. Le mercure et les

produits contenant du mercure ne doivent pas

être jetés dans les ordures ménagères.

Pour obtenir de plus amples renseignements

sur la façon de recycler correctement un

thermostat contenant du mercure aux États-

Unis, veuillez vous reporter à la société de

recyclage des thermostats au

www.thermostat-recycle.org.

Pour le recyclage de thermostats au mercure au

Canada, veuillez consulter le site Web de Switch

the Stat au www.switchthestat.ca

Ou communiquez avec le service à la

clientèle de Resideo au numéro sans frais

Retournez le thermostat pour trouver le

numéro de modèle et le code de date.3

système de chauffage

et de climatisation4

Ne retirez pas encore la

3 Identifiez les fils avec des étiquettes

Si vous avez un thermostat plus ancien

muni d’un tube de mercure scellé, allez à la

page 2 pour connaître les instructions

d’élimination appropriées.

Percez des trous de 2,38 mm (3/32 po) dans le plâtre

Il suffit de faire correspondre les étiquettes de fil.

Si les étiquettes ne correspondent pas aux lettres sur le thermostat, consultez

la section « Câblage alternatif » à la page 6 et connectez-les à la borne

comme indiqué (voir les notes ci-dessous).

Nous sommes là pour vous aider. Composez le 18004681502 pour obtenir

de l’aide pour le câblage.

W/AuxNotUsed M32714 MF32732

RTHXXXXM32707 Câblage alternatif thermopompe, ne branchez pas le B. Enrobez l’extrémité dénudée du fil avec du

7 Installez les piles

Installez deux piles alcalines AAA neuves.

de fonctionnement du

Réglez les paramètres du commutateur :

laissez l’interrupteur de fonctionnement du

ventilateur en position réglée à l’usine (pour les

systèmes qui commandent le ventilateur lors

d’un appel de chaleur).

Electric or Heat Pump (À l’électricité ou

systèmes de chauffage électriques. (Ce réglage est destiné aux systèmes qui

permettent au thermostat de contrôler le

ventilateur lors d’un appel de chaleur, si un

câble du ventilateur est raccordé à la borne

9 Installez le thermostat sur

Installez le thermostat sur la plaque murale.

climatisation sous tension.

système de chauffage

Si vous ne connaissez pas avec certitude le type de votre système

ou si vous avez d’autres questions, communiquez avec nous sans

frais au 1-800-468-1502.

Le thermostat fonctionne avec les systèmes à un étage de 24 V ou de 750 mV. Il NE fonctionne PAS avec les systèmes à plusieurs étages. Installation

Entrez dans la configuration du

Pour entrer dans la configuration du système, maintenez enfoncées les touches s et t jusqu’à ce que l’affichage change (environ 5 secondes). Modification des paramètres

1. Appuyez sur le bouton s ou t pour modifier les paramètres.2. Appuyez simultanément sur les touches s et t pendant une seconde pour passer à la fonction suivante.

3. Lorsque la dernière fonction est affichée, appuyez sur les touches s et t pour enregistrer les changements et quitter le menu. M33589 Heat Off Cool Auto On Fan

automatiquement toutes les modifications apportées et quitte le menu.

chauffage et optimiser son

5 Appareil de chauffage au gaz ou à l’huile : Utilisez ce

standard dont l’efficacité est inférieure à 90 %.

6 Appareil de chauffage électrique : Utilisez ce réglage si

vous avez un type de système de chauffage électrique.

3 Thermopompe, appareil de chauffage à l’eau

chaude ou à haute efficacité : Utilisez ce réglage si vous

avez un système de chauffage à l’eau chaude ou au gaz dont l’efficacité

est supérieure à 90 %.

2 Système de chauffage à la vapeur au gaz ou à

l’huile ou par gravité : Utilisez ce réglage si vous avez un

système de chauffage à vapeur ou à gravité.

14 sélectionner l’affichage de la

température en degrés Fahrenheit

15* sélectionner les paramètres de

protection du compresseur

utiliser grâce à un bouton-poussoir.

• Affichage de la température ambiante (mesurée) en tout temps

• Accès à la température du point de consigne avec une seule touche

• Protection du compresseur intégrée10

Heat Off Cool Auto On Fan Appuyez sur les

Si cette option est réglée à « On » (Marche),

le ventilateur fonctionne en continu.

pour contrôler votre

système de chauffage

ou de climatisation.

S’affiche lorsque la température du

point de consigne est

affichée. Pour afficher la

température de consigne,

appuyez une fois sur le

bouton haut ou bas. La

température du point de

consigne s’affiche pendant

climatisation est activé.

Heat On (Chauffage activé) : Le système de chauffage est

Protection du compresseur intégrée Cette fonction permet d’éviter d’endommager le compresseur dans votre système de climatisation ou de thermopompe.Des dommages peuvent survenir si le compresseur est redémarré trop rapidement après un arrêt. Cette fonction force le compresseur à attendre 5 minutes avant de redémarrer.Pendant le temps d’attente, l’écran affiche le message Cool On (Climatisation activée) (ou Heat on [Chauffage activé] si vous avez une thermopompe). Une fois le temps d’attente de sécurité écoulé, le message cesse de clignoter et le compresseur se met en marche. Remplacement des piles Installez deux piles AAA neuves lorsque Lo Batt (Piles faibles) clignote à l’écran. Lo Batt s’affiche pendant 60 jours avant que les piles ne soient épuisées.Remplacez les piles une fois par an, ou lorsque vous serez absent pendant plus d’un mois.La plupart des paramètres sont stockés dans une mémoire non volatile (permanente). Seule l’horloge et le jour doivent être réglés après avoir remplacé les piles. Tirez sur le bas pour

retirer le thermostat de la

Retournez le thermostat, insérez des piles AAA alcalines neuves, puis réinstallez le thermostat.Réglez le commutateur du système sur Off (Arrêt) avant de retirer les piles. Sinon, le système de chauffage et de climatisation pourrait rester activé même si les piles sont retirées.RTHXXXX M32707

• Réglez l’interrupteur du système à Heat (chauffage). Assurez vous que la température

réglée est supérieure à la température intérieure.

• Réglez l’interrupteur du système à Cool (climatisation). Assurez vous que la

température réglée est inférieure à la température intérieure.

• Attendez cinq minutes que le système réponde.

Vérifiez que l’interrupteur du système est réglé en mode Heat (chauffage) ou Cool

• Réglez le commutateur du système à Heat (chauffage), puis réglez le niveau de

température au-dessus de la température ambiante actuelle.

activée) ne s’affiche

• Réglez le commutateur du système à Cool (Climatisation), puis réglez le niveau de

température sous la température ambiante actuelle.

Pour obtenir de l’aide pour ce produit, veuillez consulter le site honeywellhome.com ou

communiquez sans frais avec le service à la clientèle de Resideo au 1-800-468-1502.
