Retrouvez gratuitement la notice de l'appareil RV283P HONEYWELL au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Vanne de régulation de pression |
| Caractéristiques techniques principales | Vanne à commande pneumatique, conçue pour un contrôle précis des fluides |
| Alimentation électrique | Non applicable (fonctionnement pneumatique) |
| Dimensions approximatives | Variable selon le modèle, généralement compact pour une installation facile |
| Poids | Environ 1,5 kg (selon le modèle) |
| Compatibilités | Compatible avec divers systèmes de contrôle de pression et de débit |
| Type de batterie | Non applicable |
| Tension | Non applicable |
| Puissance | Non applicable |
| Fonctions principales | Régulation de pression, contrôle de débit, protection des installations |
| Entretien et nettoyage | Vérification régulière des joints et nettoyage des orifices de passage |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange pour maintenance |
| Sécurité | Conforme aux normes de sécurité en vigueur, installation recommandée par un professionnel |
| Informations générales utiles | Idéale pour les applications industrielles nécessitant un contrôle précis de la pression |
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice RV283P - HONEYWELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RV283P de la marque HONEYWELL.
Eau jusqu'à 90 °CAir comprimé et autres fluides jusqu'à 70 °C Fluides Eau, air comprimé, fuels moyens et légers à base de pétrole, huiles purement animales et végétales, kérosène, essence avec additifs aromatiques audessous de 15 % Pour les variantes B et ZB Pression de service max. 10 bar Pression d'ammorce ca. 0,05 bar Température de service max. 140 °C Fluides Eau chaudes, vapeur saturée, cétones, fluides hydrauliques et de freinage à base de glycol et lessives alcalines

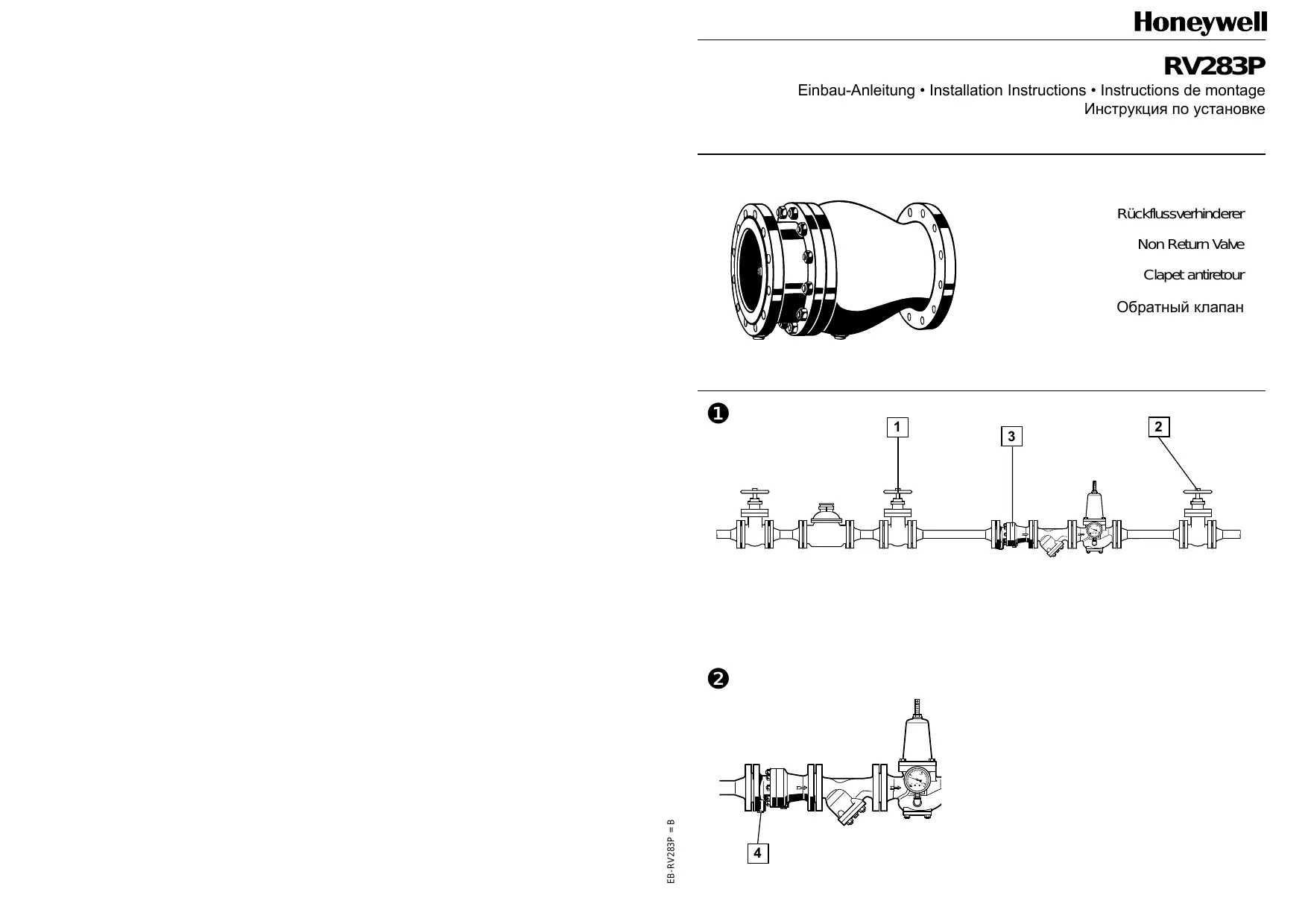

1.1 Montage (Fig. 1) 1. Bien rincer la tuyauterie. 2. Fermer les vannes 1 et 2 . 3. Monter le clapet antiretour ● Position de montage dans un tuyau horizontal ou ascendant dans le sens du courant ● Robinet de contrôle 4 dirigé vers le bas 4. Ouvrir les vannes 1 et 2 .
☞ Nous conseillons à l’utilisateur de conclure un contrat d’entretien avec un installateur. D’après DIN 1988, partie 8, les mesures suivantes sont à prendre régulièrement: Le clapet antiretour sera vérifié tous les ans. L’utilisateur pourra s’en charger 1. Fermer la vanne d’arrêt 1 . 2. Ouvrir le robinet de contrôle 4 . Jusqu’au moment de la dépressurisation un petit peu d’eau s’écoulera du robinet de contrôle. Après quelque temps cet écoulement doit s’arrêter. Si l’eau continue à couler sans arrêt, cela signifie que le clapet antiretour est abîmé ou bien encrassé. Adressez-vous alors à votre installateur pour éliminer le défaut. 3. Refermer le robinet de contrôle 4 . 4. Rouvrir la vanne d’arrêt 1 .
1. Utiliser le dispositif ● en parfait état de marche ● conformément à son but ● en tenant compte de la sécurité et de dangers éventuels. 2. Respecter les instructions de montage. 3. Faire éliminer immédiatement toute panne pouvant compromettre la sécurité. 4. Le clapet antiretour RV283P est uniquement destiné aux domaines d’application dont question dans ces instructions de montage. Toute autre utilisation en dehors de ces domaines est à considérer comme contraire à son but.
