| Type d'appareil | Clapet antiretour |
| Fonction principale | Empêche le reflux de fluide |
| Matériau | Non précisé |
| Température de service | Jusqu'à 75°C max |
| Pression de service | Non précisé |
| Type de connexion | Non précisé |
| Orientation d'installation | Horizontal ou ascendant dans le sens du courant |
| Maintenance | Nettoyage et contrôle périodique recommandé |
| Domaines d'application | Eau, air comprimé, fluides non agressifs |
| Montage | Respecter le sens du flux indiqué par la flèche |
| Consignes de sécurité | Respecter les instructions de montage et sécurité |
| Pièces de rechange | Disponibles selon dimensions |
| Pression maximale | Non précisé |
| Type de fluide | Liquides et gaz non agressifs |
| Garantie | Non précisé |
| Poids | Non précisé |
| Dimensions | Non précisées |
| Instructions fournies | Oui, en plusieurs langues |
FOIRE AUX QUESTIONS - RV281 HONEYWELL
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice RV281 - HONEYWELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RV281 de la marque HONEYWELL.
MODE D'EMPLOI RV281 HONEYWELL
1.1 Montage (Fig. 1) 1. Bien rincer la tuyauterie. 2. Fermer les vannes 1 et 2 . 3. Monter le clapet antiretour ● Position de montage dans un tuyau horizontal ou ascendant dans le sens du courant ● Robinet de contrôle 4 dirigé vers le bas 4. Ouvrir les vannes 1 et 2 .
2. Maintenance (Fig. 2) ☞ Nous conseillons à l’utilisateur
de conclure un contrat d’entretien avec un installateur. D’après DIN 1988, partie 8, les mesures suivantes sont à prendre régulièrement: Le clapet antiretour sera vérifié tous les ans. L’utilisateur pourra s’en charger 1. Fermer la vanne d’arrêt 1 . 2. Ouvrir le robinet de contrôle 4 . Jusqu’au moment de la dépressurisation un petit peu d’eau s’écoulera du robinet de contrôle. Après quelque temps cet écoulement doit s’arrêter. Si l’eau continue à couler sans arrêt, cela signifie que le clapet antiretour est abîmé ou bien encrassé. Adressez-vous alors à votre installateur pour éliminer le défaut. 3. Refermer le robinet de contrôle 4 . 4. Rouvrir la vanne d’arrêt 1 .
3. Domaine d’application Diamètre de raccordement
A = avec filetage intérieur R 1/2" - R 2" B = avec raccords à souder ∅15, ∅22, ∅28, ∅35, ∅42, ∅54 Pression de service max. 16 bar Pression d'amorce ca. 0,05 bar
Témperature de service
Eau jusqu’à 75°C max. (Un bref instant jusqu'a 90 °C) air comprimé et autres fluides jusqu'a 70 °C Medium Eau, air comprrimé*, fuels moyens et légers, kérosène, essence avec additifs aromatiques au-dessous de 15 % Ne convient pas pour des milieux gazeux au-dessous de 0,5 bar tels que vapeur, fuel lourd et benzène.

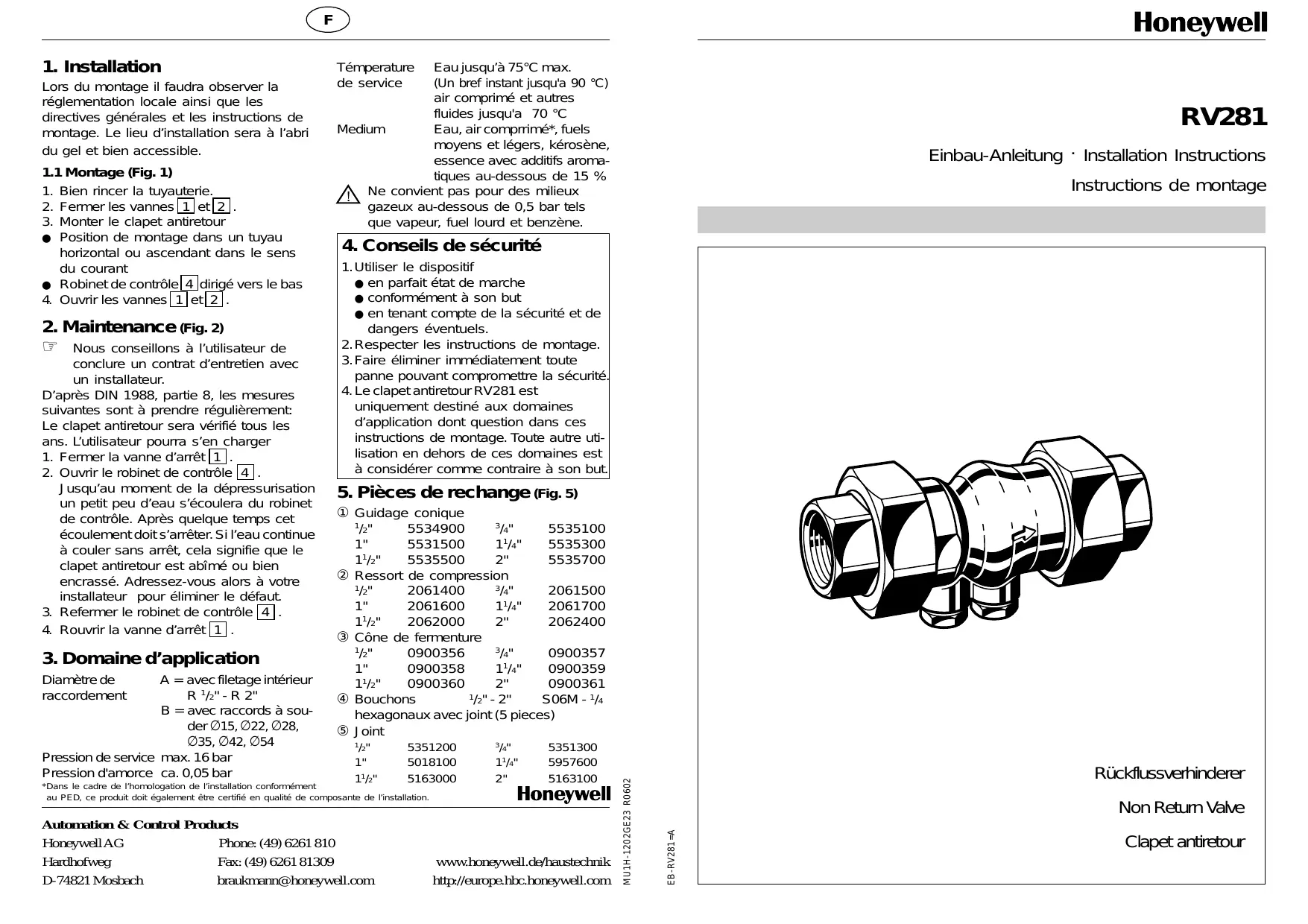

RV281 Einbau-Anleitung . Installation Instructions Instructions de montage
4. Conseils de sécurité 1. Utiliser le dispositif ● en parfait état de marche ● conformément à son but ● en tenant compte de la sécurité et de dangers éventuels. 2. Respecter les instructions de montage. 3. Faire éliminer immédiatement toute panne pouvant compromettre la sécurité. 4. Le clapet antiretour RV281 est uniquement destiné aux domaines d’application dont question dans ces instructions de montage. Toute autre utilisation en dehors de ces domaines est à considérer comme contraire à son but.
*Dans le cadre de l’homologation de l’installation conformément au PED, ce produit doit également être certifié en qualité de composante de l’installation.
EB-RV281=A Lors du montage il faudra observer la réglementation locale ainsi que les directives générales et les instructions de montage. Le lieu d’installation sera à l’abri du gel et bien accessible.
Page 1. Installation 2. Maintenance 3. Domaine d'application 4. Conseils de sécurité 5. Pièces de rechange
