MODE D'EMPLOI CM41 HONEYWELL

AFFICHAGE DE L'HORLOGE SUR 24 HEURES OU 12 HEURES AM/PM ______________ 4Page 2

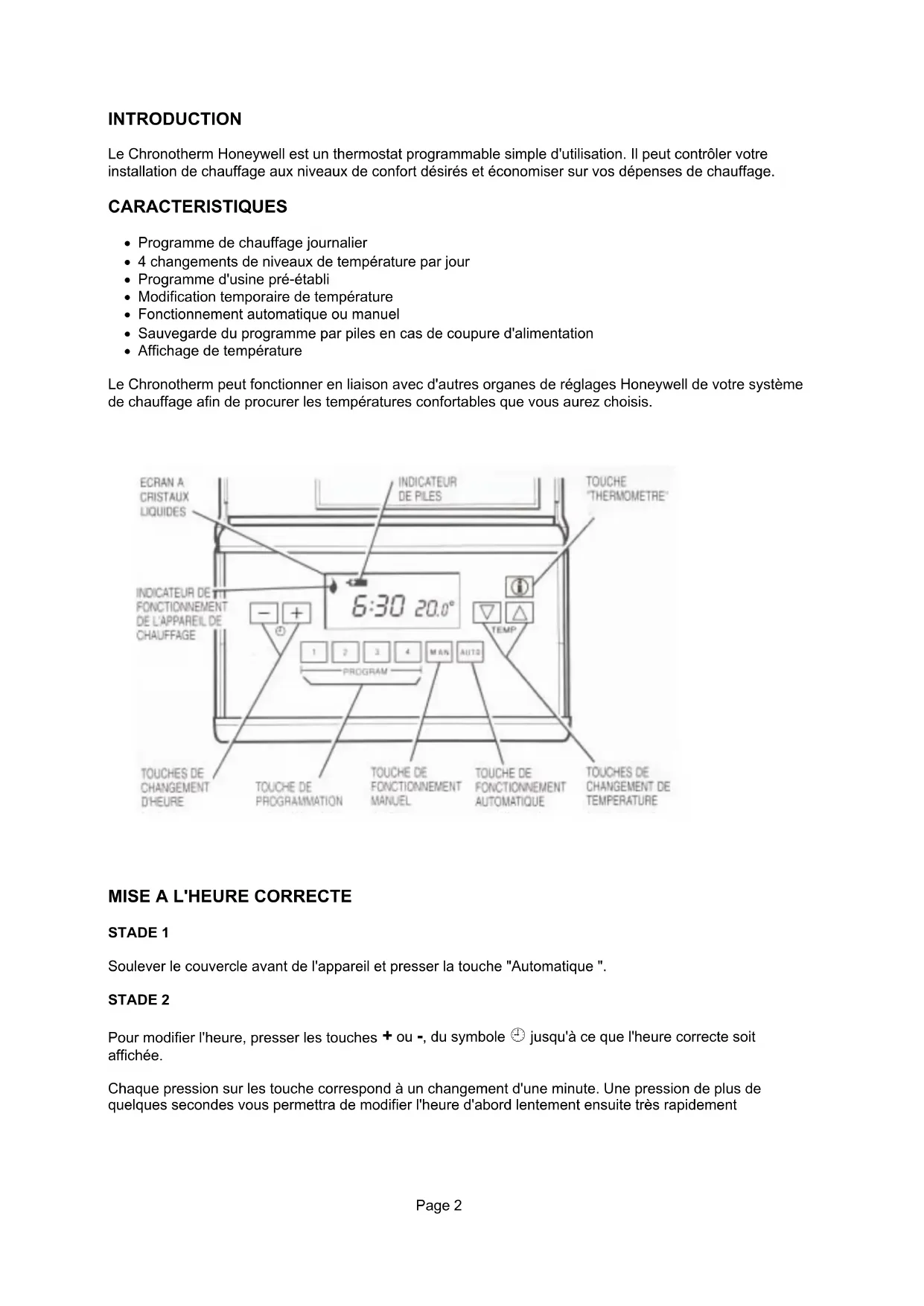

INTRODUCTION Le Chronotherm Honeywell est un thermostat programmable simple d'utilisation. Il peut contrôler votre

installation de chauffage aux niveaux de confort désirés et économiser sur vos dépenses de chauffage.

• Programme de chauffage journalier

• 4 changements de niveaux de température par jour

• Programme d'usine pré-établi

• Modification temporaire de température

• Fonctionnement automatique ou manuel

• Sauvegarde du programme par piles en cas de coupure d'alimentation

• Affichage de température

Le Chronotherm peut fonctionner en liaison avec d'autres organes de réglages Honeywell de votre système

de chauffage afin de procurer les températures confortables que vous aurez choisis.

MISE A L'HEURE CORRECTE STADE 1

Soulever le couvercle avant de l'appareil et presser la touche "Automatique ".

Pour modifier l'heure, presser les touches

+ ou -, du symbole  jusqu'à ce que l'heure correcte soit

Chaque pression sur les touche correspond à un changement d'une minute. Une pression de plus de

quelques secondes vous permettra de modifier l'heure d'abord lentement ensuite très rapidementPage 3

PROGRAMMATION DES NIVEAUX DE TEMPERATURE Le programme de chauffage comporte 4 changements de niveaux de température par jour.

Ils peuvent être fixés entre 3.00 h. AM et 2.50 h. AM du jour suivant, pour vous permettre de maintenir le

niveau de température du soir après minuit, si désiré. Chaque niveau de température peut être choisi entre

5°C et 30°C et ajusté par pas de 0.5°C.

Le programme journalier est répété chaque jour de la semaine.

Presser la touche PROGRAMME

 La première heure de changement de température et le niveau de

température sont maintenant clignotants sur l'écran, indiquant ainsi qu'ils peuvent être modifiés.

Presser. Ies touches

+ ou - du symbole  pour ajuster la première heure de changement de température,

par pas de 30 minutes. En maintenant la touche pressée, vous changerez d'heure plus rapidement

▼ ou ▲ du symbole TEMP pour ajuster le premier niveau de température par pas de

0.5°C. En maintenant la touche pressée, vous changerez le niveau plus rapidement.

Presser la touche PROGRAMME

2 pour afficher la seconde heure de chnagement et le second niveau

de température. Pour cela, presser les touches

+ ou - du symbole  et les touches TEMP ▼ ou ▲.

Presser la touche PROGRAMME

3 pour afficher la troisième heure de changement et le troisième

niveau de température.

Ensuite, procéder comme décrit au stade 6.

Presser la touche PROGRAMME

4 et procéder comme décrit au stade 6.

1. Les heures de changement non désirées, peuvent être annulées en pressant les touches

4 pendant quelques secondes. L'heure et le niveau de température seront remplacés par des

traits et l'heure de changement disparaîtra.

2. Les heures de changement de niveau de température doivent être programmées dans I'ordre normal

(1 à 4). Si vous essayez de modifier cet ordre, I'écran fera clignoter le nouveau (ou prévu)

changement d'heure, ceci pour vous prévenir que le nouveau (ou prévu) changement d'heure sera

ajusté si vous continuez à presser les touches

+ ou - du symbole .

RELECTURE DU PROGRAMME A l'aide des touches

 à 4, vous pouvez relire ce que vous avez choisi et faire toute modification

MODE DE FONCTIONNEMENT AUTOMATIQUE Pour un fonctionnement normal, presser la touche "Automatique" - le mot AUTO apparaîtra sur l'écran et le

de température programmés. Chronotherm fonctionnera suivant les niveaux de température programmés.

RECHERCHE DE TEMPERATURE Normalement c'est la température ambiante qui s'affiche sur l'écran. Pour vérifier le niveau de température

programmé, presser et maintenir la touche

i I'écran s'effacera brièvement puis la température programme

apparaîtra en relâchant la touche, la température ambiante réapparaîtra.

CHANGEMENT MOMENTANE DE TEMPERATURE En fonctionnement normal, le niveau de température choisi peut être modifié temporairement en pressant

Cette modification sera annulée à la prochaine heure de changement de niveau.

REMPLACEMENT DES PILES La durée de vie des piles équipant le Chronotherm est d'environ 2 ans. Un symbole "Piles" clignotera sur

l'écran indiquant qu'il est temps de les changer. A l'aide d'un tournevis, ôter le Chronotherm de sa base

murale et remplacer les piles comme indiqué ci-dessous.

UTILISER TOUJOURS DES PILES NEUVES Recommandation: 2 piles alcalines AA-LR6 Duracell .

FONCTIONNEMENT MANUEL Pour utiliser le Chronotherm comme un simple thermostat, avec un niveau de température constant toute la

journée, presser la touche "Manuel", le mot MAN apparaîtra sur l'écran. Pour choisir la valeur de

température, presser les touches TEMP

PROTECTION ANTIGEL Une valeur minimale de 5°C (en automatique ou manuel )assure une protection antigel permanente.

AFFICHAGE DE L'HORLOGE SUR 24 HEURES OU 12 HEURES AM/PM Votre Chronotherm peut fonctionner avec l'horloge indiquant 24 heures ou sur 12 heures AM/PM. Pour

changer l'indication, s'assurer que le Chronotherm est en mode de fonctionnement automatique.

Presser ensuite les boutons

+ ou - du symbole ,en même temps, pendant 5 secondes. Toutes les

indications d'heure sur écran seront changées automatiquement.

En répétant cette opération, vous reviendrez à l'indication origine.Page 5
