Tipo de producto	Regulador reductor de presión manométrico (reductor de presión)
Marca	Honeywell
Modelo	D06F (y variantes D06FI, D06FN, D06FH, D06F-1/4ZA)
Fluidos admisibles	Agua, aire comprimido sin aceite, nitrógeno
Presión máxima de entrada	16 bar (25 bar con vaso transparente para tamiz filtrante aguas arriba, o vaso latón/acero)
Rango de presión aguas abajo ajustable	D06F/D06FI: 1,5–6,0 bar (preajustado 3 bar); D06FN: 0,5–2,0 bar (preajustado 1,5 bar); D06FH: 1,5–12,0 bar (preajustado 5 bar); D06F-1/4ZA: 0,5–3,0 bar (preajustado 1 bar)
Temperatura de funcionamiento	Máx. 40°C (vaso transparente); máx. 70°C (vaso latón o acero)
Caída de presión mínima	1,0 bar (D06F, D06FH, D06FI, D06F-1/4ZA); 0,5 bar (D06FN)
Conexiones disponibles	1/2" a 2" (según modelo); D06F-1/4ZA: 1/4"
Contenido del suministro	Cuerpo del reductor, conexiones, empaquetadura de válvula, filtro fino (malla ~0,16 mm), tapa de resorte con botón de ajuste, vaso para tamiz filtrante, resorte de ajuste, boquilla venturi
Variantes principales	D06F/FI/FH/FN con diferentes opciones de vaso (transparente, latón, acero) y de conexiones (manguito roscado, roscado, sin roscar)
Montaje	Horizontal, vaso de tamizado hacia abajo; prever válvulas de cierre y válvula de seguridad; distancia de estabilización 5×DN detrás del reductor (según DIN 1988)
Ajuste de la presión aguas abajo	Girar la manija de ajuste; presión de salida mín. 1 bar por debajo de la presión de entrada
Mantenimiento	Inspección anual (verificación de presión); mantenimiento cada 1 a 3 años por un profesional; limpieza del filtro y del vaso si es necesario
Piezas de repuesto	Conjunto tapa de resorte, juegos de repuesto completos, juntas de estanqueidad, tapones, juntas tóricas, vasos de tamiz filtrante (transparente, latón, acero fino)
Accesorios	Filtro de repuesto HABEDO® FN09S, manómetro M07M, llave poligonal doble ZR06K, válvula antirretorno RV277, juegos de conexión VST06
Seguridad	Respeto de las instrucciones del manual; montaje por especialista autorizado; riesgo de lesión por resorte de presión durante el desmontaje; no usar disolventes para la limpieza
Materiales	Acero fino, acero, plástico
Peso	No especificado en el manual; aproximadamente 0,5–2 kg según el modelo
Alimentación	Ninguna (dispositivo mecánico)

Preguntas frecuentes - D06F HONEYWELL

¿Cuál es la función principal del Honeywell D06F?

El Honeywell D06F es un regulador reductor de presión manométrico que reduce y estabiliza la presión del agua aguas abajo, independientemente de la presión de entrada (efecto de compensación de presión aguas arriba).

¿Qué fluidos puedo usar con el D06F?

El D06F está diseñado para agua, aire comprimido sin aceite y nitrógeno, respetando las normas vigentes (ej. DIN EN 12502).

¿Cómo ajustar la presión de salida del D06F?

Primero cierre la válvula de entrada, despresurice la salida, luego gire la manija de ajuste hacia la izquierda hasta el tope. Abra lentamente la válvula de entrada, luego gire la manija para alcanzar el valor deseado en la escala. Vuelva a apretar el tornillo ranurado y abra lentamente la válvula de salida.

¿Cuál es la presión máxima de entrada soportada?

La presión máxima de entrada es de 16 bar (o 25 bar con vaso transparente para tamiz filtrante aguas arriba, o vaso latón/acero).

¿Cómo mantener el D06F?

Se recomienda una inspección anual (verificar la presión aguas abajo sin caudal). Un mantenimiento completo debe realizarse cada 1 a 3 años por un profesional, incluyendo la limpieza del filtro y del vaso de tamizado, así como el reemplazo de las juntas si es necesario.

¿Qué hacer si la presión aguas abajo es inestable o insuficiente?

Verifique que las válvulas de cierre estén completamente abiertas, que el tamiz de repuesto no esté obstruido, y que el reductor esté montado en la dirección correcta (flecha en el cuerpo). Si el problema persiste, reemplace el conjunto de empaquetadura de válvula.

¿Se puede reemplazar el vaso transparente por un vaso de latón?

Sí, el D06F está disponible en variantes con vaso transparente (temperatura máx. 40°C) o vaso de latón (máx. 70°C). Las piezas de repuesto correspondientes se enumeran en el manual.

¿Cómo limpiar el filtro y el vaso de tamizado?

Cierre la válvula de entrada, despresurice la salida, desenrosque el vaso con la llave poligonal doble ZR06K, retire el filtro, límpielo, luego vuelva a montar en orden inverso. No usar productos disolventes o alcohólicos.

¿Dónde encontrar las piezas de repuesto para el D06F?

Las piezas de repuesto (conjuntos tapa de resorte, juegos de repuesto, juntas, vasos de tamiz, etc.) están referenciadas en el manual con códigos como 0901515 o SK06T-1/2. Puede pedirlas a Honeywell o a un distribuidor autorizado.

¿El D06F es adecuado para una instalación doméstica?

Sí, el D06F se utiliza comúnmente en instalaciones domésticas para proteger los equipos aguas abajo (calentador de agua, grifería) de sobrepresiones. Se recomienda un filtro fino aguas arriba para un alto grado de protección.

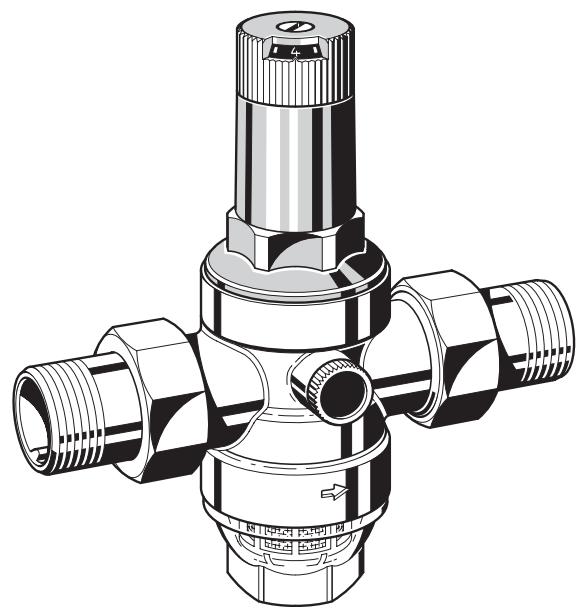

MANUAL DE USUARIO D06F HONEYWELL

D06F, D06FH, D06FN, D06F-1/4ZA, D06FI

Einbauanleitung · Installation instructions · Notice de montage · Installatiehandleiding · Istruzioni di montaggio Instrucciones de montaje · Asennusohje · Иструкция по мontажу · Instruções de montagem · Instrukcja montazu Installasjoninstruktjon

Druckminderer

Válvula reductora de presión

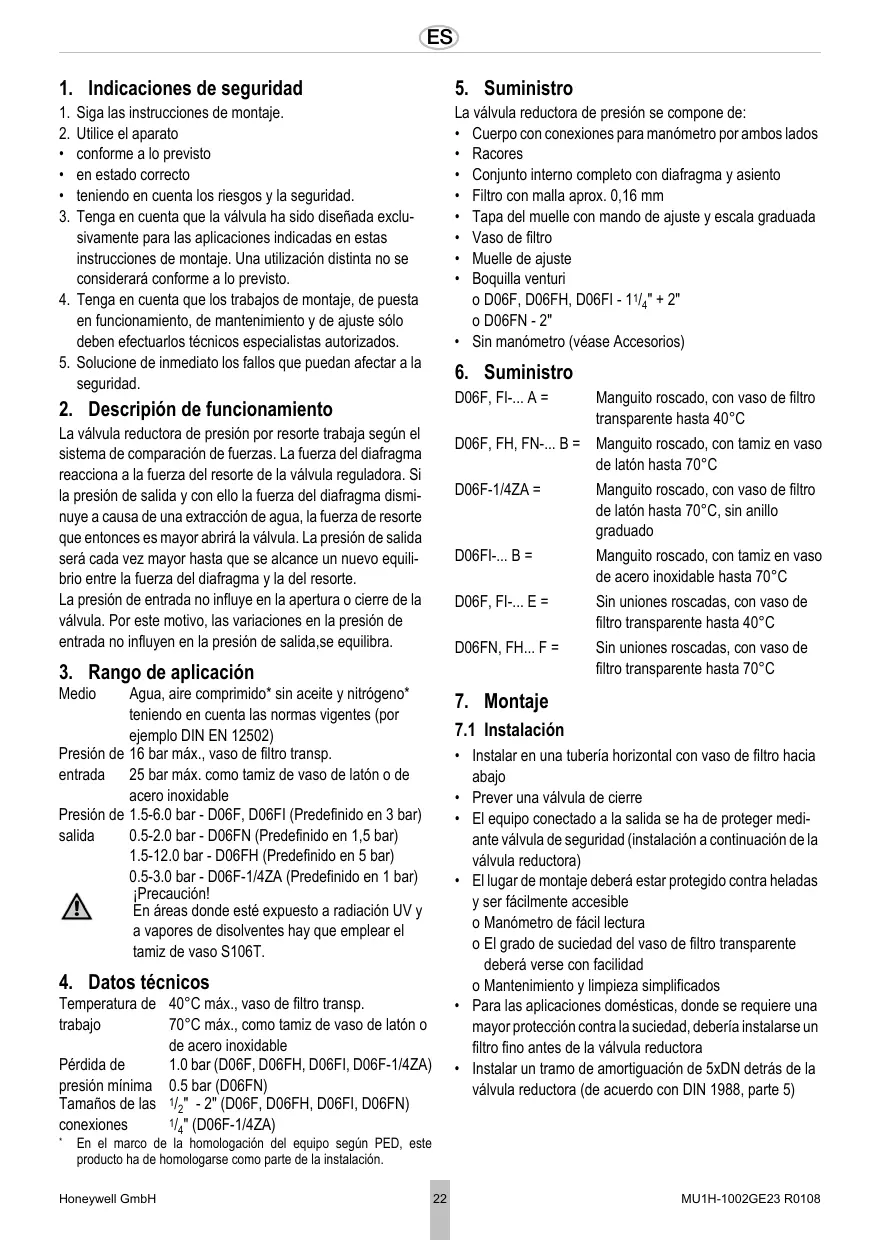

1. Indicaciones de seguridad

1. Siga las instrucciones de montaje.
2. Utilice el aparato
3. conforme a lo previsto
4. en estado correcto
5. teniendo en cuenta los ríesgos y la seguridad.
6. Tenga en cuenta que la valvula ha sido disnada exclusivamente para las aplicaciones indicadas en estas instrucciones de montaje. Una utilizaciondistincta no se consideraracorne a lo previsto.
7. Tenga en cuenta que los problemas de montaje, de puesta en funciona,[20] en función,[21] deostenimiento y de ajuste solo deben efectuarlos先进技术 especialistas autorizados.
8. Soluciones de inmediato los fallos que pueda afectar a la seguridad.

2. Descripción de funcionajo

La valvula reductora de presión por resorte trabaja según el sistema de comparación de fuerzas. La fuerza del diafragma reacciona a la fuerza del resorte de la valvula regulatora. Si la presión de salute y conarlo la fuerza del diafragma disminuya a Causea de una extracción de agua, la fuerza de resorte que entoncees es mayor abrirá la valvula. La presión de salute sera cada vez mayor hasta que se alcance un nuevo equilibrio entre la fuerza del diafragma y la del resorte.

La presión de entrada no influye en la aperture o cierra de la valvula. Por este motivo, las variaciones en la presión de entrada no influyen en la presión de salute, se equilibra.

3. Rango de aplicación

Medio Agua, aire comprido* sin aceite y nitrogeno* teniendo en cuenta las normas vigentes (por典型案例 DIN EN 12502)

Presión de 16 bar max., vaso de filtró transp.

entrada 25 bar max. como tamiz de vaso de latón o de acero inoxidable

Presión de 1.5-6.0 bar - D06F, D06FI (Predefinido en 3 bar)

salida 0.5-2.0 bar - D06FN (Predefinido en 1,5 bar)
1.5-12.0 bar - D06FH (Predefinido en 5 bar)
0.5-3.0 bar - D06F-1/4ZA (Predefinido en 1 bar)
jPrecaución!

En areas donde esté expuesto a radiación UV y a vapeores de disolventes hay que emplear el tamiz de vaso S106T.

4. Datos&Tecnicos

Temperatura de 40^ max., vaso de filtro transp.

trabajo 70^ max., como tamiz de vaso de latón o de acero inoxidable

Pérdida de 1.0 bar (D06F, D06FH, D06FI, D06F-1/4ZA)

presión minima 0.5 bar (D06FN)

Tamaños de las 1 / 2 -2" (D06F, D06FH, D06FI, D06FN)

conexiones 1 / 4 (D06F-1/4ZA)

• En el marco de la homologación del equipo según PED, este producto ha de homologarse como parte de la instalación.

5. Suministro

La valvula reductora de presión se compone de:

• Cuerpo con conexiones para manómetro por ambos lados
  Racores
• Conjunto interno completo con diafragma y asiento
• Filtro con malla aprox. 0,16 mm
• Tapa del muelle con mando de ajuste y escalaga graduada
  Vaso de filtro
  Muelle de ajuste
• Boquilla venturi o D06F, D06FH, D06FI - 1/4" + 2" o D06FN - 2"
• Sin manometro (véase Accesorios)

6. Suministro

D06F, FI... A = Manguito roscado, con vaso de filtro transparente hasta 40^
D06F, FH, FN... B = Manguito roscado, con tamiz en vaso de latón hasta 70^
D06F-1/4ZA = Manguito roscado, con vaso de filtro de latón hasta 70^ , sin anillo graduado
D06Fl...B= Manguito roscado, con tamiz en vaso de acero inoxidable hasta 70^
D06F, FI...E = Sin uniones roscadas, con vaso de filtro transparente hasta 40^
D06FN, FH... F = Sin uniones roscadas, con vaso de filtro transparente hasta 70^

7. Montaje

7.1 Instalación

• Instalar en una tuberia horizontal con vaso de bajo
• Prever una valvula de cierre
• El equipo conectado a la salute se ha de proteger mediante valvula de seguridad (instalacion a continuacion de la valvula reductora)
• El lugar de montaje deben estar protegado contra heladas y ser fácilmente accesible

o Manómetro de fácil lecture

o El grado de suciedad del vaso de filtró transparentedeferá verse con fácilidad

o Mantenimiento y limpieza simplificados

• Para las aplicaciones domesticas, donde se requiere una mayor proteccion contra la仇恨, deben instalarse un filtro fino antes de la valvula reductora
• Instalar un tramo de amortiguation de 5xDN detrás de la valvula reductora (de acuerdo con DIN 1988, parte 5)

7.2 Instrucciones de montaje

1. Limpiar de impurezas la tuberia.
2. Insertar la boquilla venturi (sólo 1 14'' / 2'' )
3. Instalar la valvula reductora de presión.

o Observar la direccion de paso
o Instalar libre de tensiones y flexiones

8. Puesta en servicios

8.1 Ajustar la presión secundaria

Ajustar la presión de salute aprox. 1 bar por debajo de la presión de entrada.

1. Cerrar la valvula de corteazo entada
2. Descargar de presión el lado de salute (por exemple, con el grifo del agua)
3. Cerrar la valvula de corte lado salute.
4. Aflojar el tornado superior.

o No quitar et tornillo.

1. Destensar el muelle de presión.
   o Girar el mando de reglaje hacer la izquierda (-) hasta el tope.
2. Abrir lentamente la valvula de corte lado entrada.
3. Girar el mando de ajuste hasta que la escala mueste el valor deseado.
4. Apretar de nuevo firmamente el tornillo superior.
5. Abrir lentamente la valvula de corte lado salute.

9. Mantenimiento

Le aconsejamos contratar un service de mantenimiento con unaEmpresa especializada

Según norma DIN 1988, punto 8 se.tomarán las medidas seguides:

9.1 Inspeccion

Intervalo: una vez al añoSe realizará por unaEmpresa instaladora o por la�性idad explotadora.

1. Cerrar la valvula de corte lado salute.
2. Controlar la presion trasera con el manometro para un caudal cero.

o Si la presión augmente lentamente, el equipo podra estar sucio o averiado. En este caso realice una inspeccion de mantenimiento y limpieza.

1. Abrir lentamente la valvula de corte lado salute.

9.2 Mantenimiento

Intervalo: Cada 1-3 años (depende de las conditiones de funciona)

Lo deben realizar unaEmpresa instaladora

1. Cerrar la valvula de corteazo entada
2. Descargar de presión el lado de salute (por exemple, con el grifo del agua)
3. Cerrar la valvula de corte lado salute.
4. Aflojar el tornado superior.

o No quitar et tornillo.

iPrecaución!

En la tapa del muelle hay un muelle de presión. Si el muelle de presión saltara hacía afuera podría occasionar lesiones.

• Asegúrese de que el muelle de presión estádestensado

• Destensar el muelle de presión.
  o Girar el mando de reglaje hacer la izquierda (-) hasta el tope.

• Desenroscar la tapa de muelle.
  o Utilice la llave doble polygonal ZR06K
• Extraer el anillo deslizante.
• SACar el juego de valvulas conunas pinzas.
• Desenroscar el vaso de filtró.

o Utilice la llave doble polygonal ZR06K

1. Retirar el retén.

2. Comprobar el buena estado de la arandela de estanqueidad, del filo de la boquilla y del retén, en caso necessario Cambiar todo el juego de valvulas.

3. Sacar el tamiz, limpiar y volverlo a poner.
4. Poner una junta tórica en el vaso del tamiz.
   14.El montaje se ha de realizar en orden inverso.

Presionar la membrana con el dedo, aprèsponer el anillo antideslizante.

15.Ajustar la presion trasera

15.Ajustar la presion trasera

9.3 Reglaje de la escala de ajuste

Sise desmontael mando de ajuste se pierde la calibracion. Se
puede reajustar de nuevo con la ayuda de un manometro.

1. Cerrar la valvula de corte lado entrada
2. Descargar de presión el lado de salute (por exemple, con el grifo del agua)
3. Cerrar la valvula de corte lado salute.
4. Aflojar el tornado superior.

o No guitar el tornillo.

1. Montar el manómetro.
2. Abrir lentamente la valvula de corteazo entrada.
3. Ajustar la presión trasera deseada (por exemple 4 bar)
4. Sincronizar el valor de escala (por exemple, 4) con la hora del centro de la planta.
5. Apretar de nuevo firmamente el tornillo superior.
   10.Abrir lentamente la valvula de corte lado salute.

9.4 Limpieza

jPrecaucion! Para limpar las piezas sintéticas no utilise products de limpieza que contenga disolventes o alcoholes ya que podra provoc inundaciones. Los produits de limpieza podrnan occasionar daños por inundaciones.

En caso necessario, poder limpiarse el vaso de filtro y el filtró de recambio.

Se realizará por unaEmpresa instaladora o por la。
entidad explotadora.

Evitar la contaminacion del medio ambiente con detergentes!

1. Cerrar la valvula de corte lado entrada.
2. Descargar de presión el lado deitters (por exemple, con el grifo del agua)
3. Cerrar la valvula de corte lado salute.

4. Desenroscar el vaso de bajo. o Utilice la llave doble polygonal ZR06K

5. Sacar el tamiz, limpiarlo y volverlo a poner.

6. Poner una junta tórica en el vaso del tamiz.
7. Atornillar firmamente el vaso de tamiz (sin herramienta).
8. Abrir lentamente la valvula de corteazo entada.
9. Abrir lentamente la valvula de corteazo salida.

10. Residuos

La valvula reductora de presión se compone de:

• Acero inoxidable
• Acero
  Plástico

Respetar las normativas locales para un correcto reciclaje/eliminacion de los residuos!

11. Fallo / localización de anomalías

Fallo	Causa	Solutión
Ruidos/golpeteos	La válvula reductora de presión ha sido dimensionada demasiado grande	Contactar con el serviceo posventa
Pérdidas de agua a工程技术 la tapa del muelle	La membrana de la válvula interna está defectuosa	Reemplazar la válvula interna
No hay presión en el agua o la presión es muy baja	Las válvulas de corte a la entrada y a la calidad de la reductora de presión no se han abierto totalmente	Abrir las válvulas de corte por completeo
	La reductora de presión no se ha ajustado a la presión de salute deseada	Ajustar la presión de salute
	El filtro de recambio de la válvula reduc- tora de presión está sucio	Limpiar el filtró de recambio
	a reductora de presión está montada en el sentido contrario de paso	Montar la reductora de presión en el sentido correcto de paso (observar la direccion de la flecha en el cuerpo de la válvula)
La presión de salute ajustada no permanece constante	El filtró de recambio de la válvula reduc- tora de presión está sucio	Limpiar el filtró de recambio
	La tobera o la arandela de estanqueidad del juego de válvulas está sucias o dañadas	Reemplazar la válvula interna
	Augusto de presión en el lado de presión secundario (p. ej. mediante aparato calen-tador de agua)	Comprobar la función de válvula antirre-tomo, grupo de seguridad etc.

12. Recambios

1	Conjunto de volante y muelle	1/2" + 3/4"	0901515
	D06F, D06FI	1" + 1/4"	0901516
		1/2" + 2"	0901518
	Conjunto de volante y muelle	1/2" + 3/4"	0900227
	D06FH	1" + 1/4"	0900228
		1/2" + 2"	0900229
	Conjunto de volante y muelle	1/2" + 3/4"	0900153
	D06FN	1" + 1/4"	0900154
		1/2" + 2"	0900155
2	Conjunto de valvula interna	1/2" + 3/4"	D06FA-1/2
	D06F, D06FH (sin FILTER)	1" + 1/4"	D06FA-1B
		1/2" + 2"	D06FA-11/2
	Conjunto de valvula interna	1/2" + 3/4"	D06FNA-1/2
	D06FN (sin FILTER)	1" + 1/4"	D06FNA-1B
		1/2" + 2"	D06FNA-11/
	Conjunto de valvula interna	1/2" + 3/4"	D06FI-1/2
	D06FI (sin FILTER)	1" + 1/4"	D06FI-1
		1/2" + 2"	D06FI-11/2

3	Juego de junta tórica	1/2"	0901443
	(10 uds)	3/4"	0901444
		1"	0901445
		11/4"	0901446
		11/2"	0901447
		2"	0901448

4 Tápon con junta tórica	S06K-1/4
R1/4" (5 uds)

7	Vaso de filtró transparente	1/2" + 3/4"	SK06T-1/2
	con junta tórica	1" + 1/4"	SK06T-1B
	D06F, D06FI	1/2" + 2"	SK06T-11/2
	Vaso de filtró de latón con junta tórica	1/2" + 3/4"	SM06T-1/2
		1" + 1/4"	SM06T-1B
	D06F, D06FH, D06FN	1/2" + 2"	SM06T-11/2
	Tamíz de vaso de acero inoxi-1/2" + 3/4"		SI06T-1/2
	dable con anillo en O para	1" + 1/4"	SI06T-1
	D06FI	1/2" + 2"	SI06T-11/2

13. Accesorios

FN09S	HABEDO® Filtro de conversion Filtro de lavado a contracorriente para combinar con valvula reductora de presión D06F (para modelos posteriores a 1977)
M07M	Manómetro Esfera Ø 63 mm, conexión posterior rosca G 1/4" Indique el valor superior de la gama de la presión al ordinar
ZR06K	Llave doble polygonal Para aflojar la tapa del muelle y el vaso del filtro
RV277	Válvula antireturno de entrada Todo tamanños de las conexiones - 2"
VST06-A	Juego de racores Con boquilla de paso roscada
VST06-B	Juego de racores Con boquilla de paso soldada
VST06I-A	Juego de racores Con boquilla de paso roscada de acero inoxidable

5. Volume de fornecimiento

6. Volume de fornecimiento

o Girar el mando de ajuste en sentido antihorario (-)

1. Desaparafusar tampa de mola.
   o Utilizar chave anelar dupla ZR06K
2. Remove anel deslizante.
3. Remover chapeleta de valvula com alicate.
4. Desaparafusar vaso de filtro.

Avaria	Causa	Solução
Ruidos de batimento	Redutor de pressão sobre dimensionado	Telefonar ao service do apoio de pacientes
Saía de água da tampa de mola	Membrana na chapeleta de válvula avariada	Substituir chapeleta de válvula
Ninguna presión de agua o insufiente	Las válvulas de corte a la entrada y a la calidad de la reductora de presión no se han abierto totalmente	Abrir las válvulas de corte por completeo
	La reductora de presión no se ha ajustado a la presión de salute deseada	Ajustar la presión de salute
	Filtro de reserve do reductor de pressão sujo	Limar o FILTER dereshva
	La reductora de presión está montada en el sentido contrario de paso	Montar la reductora de presión en el sentido correcto de paso (observar la direcção de la flecha en el cuerpo de la válvula)
La presión de salute ajustada no permanece constante	Filtro de reserve do reductor de pressão sujo	Limar o FILTER dereshva
	Boquilla o junta de estanqueidadiválvula interna SACIO o dàñado - não passo	Substituir chapeleta de válvula
	Aumento de presión en el lado de presión secundario (p. ej. mediante aparato calenor-tador de agua)	Comprobar la función de válvula antirre-torno, grupo de seguidad etc.

1. Indicaciones de seguridad 22
2. Descripción de funciona
3. Rango de aplicación
4. Datos&Tecnicos
5. Suministro
6. Suministro
7. Montaje
8. Puesta en servicios
9. Mantenimiento
   10.Residuos
   11.Fallo /localization de anomalias
   12.Recambios 25
   13.Accesorios

FIN
