BEDIENUNGSANLEITUNG FN76CS HONEYWELL
Anleitung zum späteren Gebrauch aufbewahren!

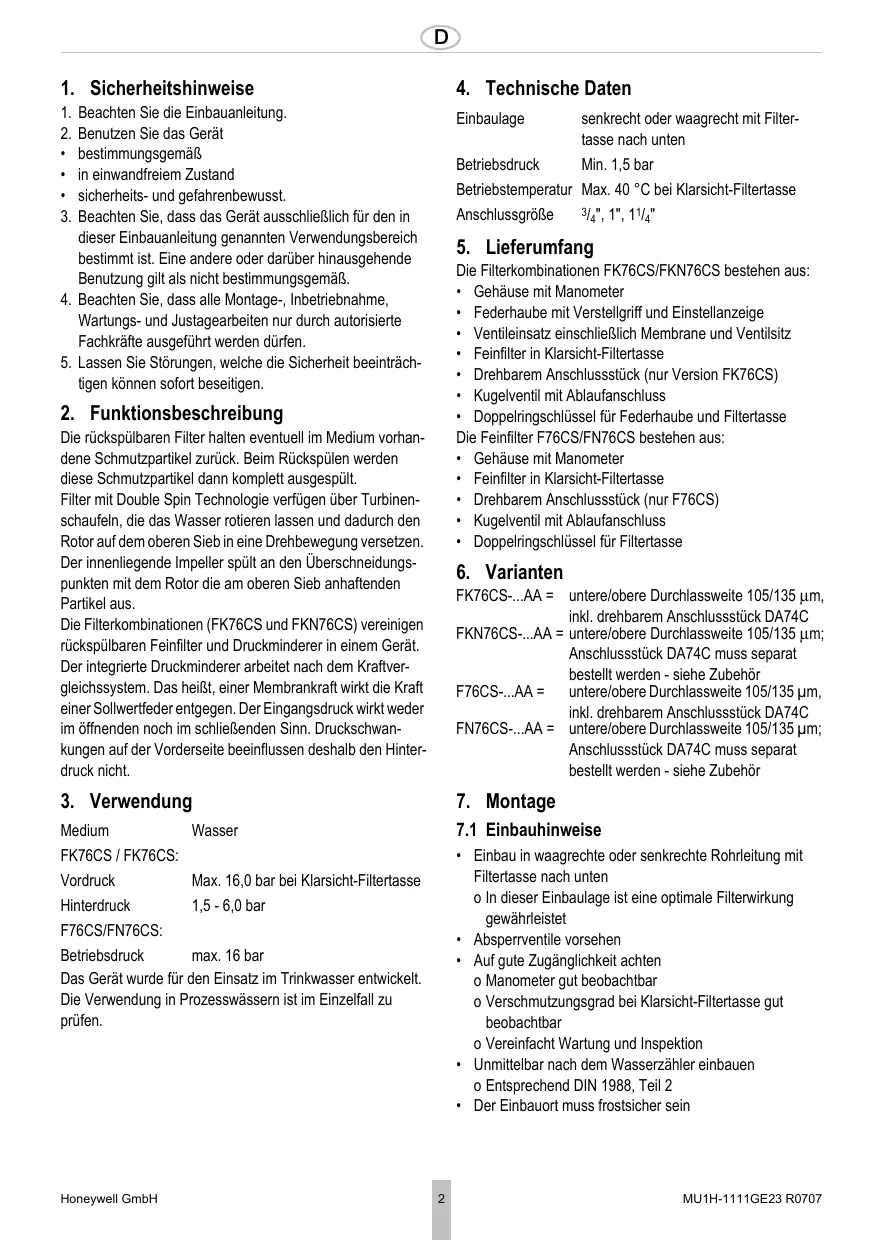

1. Sicherheitschinweise
- Beachen Sie die Einbauanleitung.
- Benutzen Sie das Gerät
bestimmungsgemäß
in einwandfreiem Zustand - Sicherheits- und gefahrenbewusst.
- Beachen Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genommen Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
- Beachen Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführrt werden dürfen.
- Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können(sofort beseitigen.
2. Funktionsbeschreibung
Die rückspülbaren Filter halten eventuell im Medium vorhandene Schmutzpartikel zurück. Beim Rückspullen werden diese Schmutzpartikel dann komplett ausgespüt.
Filter mit Double Spin Technologie verfügen über Turbinenschaufeln, die das Wasser rotieren setzen und dadurch den Rotor auf dem oberen Sieb in eine Drehbewegung versetzen. Der innenliegende Impeller spült an den Überschneidungspunkten mit dem Rotor die am oberen Sieb anhaltenden Partikel aus.
Die Filterkombinationen (FK76CS und FKN76CS) vereinigen rückspübaren Feinfilter und Druckminderer in einem Gerät. Der integrierte Druckminderer arbeitet nach dem Kraftvergleichssystem. Das heißt, einer Membrankraft wirkt die Kraft einer Sollwertfeder entgegen. Der Eingangsdruck wird weder im öffnenden noch im schließenden Sinn. Druckschwankungen auf der Vorderseite beeinflussen deshalb den Hinterdruck nicht.
3. Verwendung
Medium Wasser
FK76CS / FK76CS:
Vordruck Max. 16,0 bar bei Klarsicht-Filtertasse
Hinterdruck 1,5-6,0 bar
F76CS/FN76CS:
Betriebsdruck max. 16 bar
Das Gerät wurde für den Einsatz im Trinkwasser entwickelt. Die Verwendung in Prozesswässern ist im Einzelfall zu prufen.
4. Technische Daten
Einbaulage senkrecht oder waagrecht mit Filter-tasse nach unten
Betriebsdruck Min.1,5 bar
Betriebstemperatur Max. 40^ bei Klarsicht-Filtertasse
Anschlussgroße 3 / 4" ,1"11/4
5. Lieferumfang
Die Filterkombinationen FK76CS/FKN76CS bestehen aus:
Gehäuse mit Manometer
Federhaube mit Verstellgriff und Einstellanzeige
- Ventileinsatz einschließlich Membrane und Ventilsitz
- Feinfilter in Klarsicht-Filtertasse
Drehbarem Anschlussstück (nur Version FK76CS)
Kugelventil mit Ablaufanschluss
Doppelringschluss für Federhaube und Filtertasse
Die Feinfilter F76CS/FN76CS bestehen aus:
- Gehäuse mit Manometer
- Feinfilter in Klarsicht-Filtertasse
Drehbarem Anschlussstück (nur F76CS)
Kugelventil mit Ablaufanschluss
Doppelringschluss für Filtertasse
6. Varianten
FK76CS...AA = unless otherwise specified.
untere/obere Durchlassweite 105/135 μm, inkl. drehbarem Anschlussrück DA74C
FKN76CS-...AA =unte/obere Durchlassweite 105/135 μm; Anschlussrück DA74C muss seperat bestellt werden - siehe Zubehör
F76CS...AA = untere/obere Durchlassweite 105/135 μm, inkl. drehbarem Anschlussstück DA74C
FN76CS...AA = untere/obere Durchlassweite 105/135 μm; Anschlussstück DA74C muss separates bestellt werden - siehe Zubehör
7. Montage
7.1 Einbauhinweise
- Einbau in waagrechte oder senkrechte Rohrleitung mit Filtertasse nach unten
o In dieser Einbaulage ist eine optimale Filterwirkung gewährleistet
- Absperventile vorsehen
- Auf gute Zugänglichkeit achten
o Manometer gut beobachtbar
o Verschmutzungsgrad bei Klarsicht-Filtertasse gut beobachtbar
o Vereinfacht Wartung und Inspektion
Unmittelbar nach dem Wasserzahler einbau
o Entsprechend DIN 1988, Teil 2
- Der Einbauort muss frostsicher sein
7.2 Montageanleitung
- Rohrleitung gut durchspulen
- Drehbares Anschlussstück einbauen
o Durchflussrichtung beachten
o spannungs- und biegemomentfrei einbauen

Beim Anbau an einen bereits installierten Flanschanschuß eines anderen Herstellers ist zu beachten, daß die Anströmung auch bei thisem über den äußeren Ring erfolgt. Sollte dies nicht der Fall sein, so ist das Anschlußstück umgekehr einzubauen, auch wenn der Durchflußpfeil dann nicht in die tatsächliche Durchflübrichtigung zeigt. Sind Gewinde am Flanschanschuß vorhanden,müssen diese aufgebohr werden (Ø 6,3 mm).
- Filter auf Anschlussstück montieren
- Manometer eindachten
7.3 Rückspulwasserabführung
Das Rückspulwasser muss so zum Ablaufkanal gefuhr werden, dass kein Rückstau entstehen kann.
Dazu gibt es 3 Möglichkeiten:
- Direkter Anschluss:
o Übergansstück DN 50/70 sowie erforderliche Rohre und Siphon (3 Bögen 90^ ) in DN 70. - Ablauf frei in vorhandenen Bodenablauf.
- Ablauf in offenen Behälter.
Filter-GröBe
Rückspulmenge*
3/4"
12 Liter
1" und 1/4"
15 Liter
*bei 4 bar Eingangsdruck und 3 × 3 Sekunden Rückspulldauer
8. Inbetriebnahme
8.1 Hinterdruck einstellen (nur FK76CS/FKN76CS)

Ausgangsdruck min. 1 bar unter Eingangsdruck einstellen.
- Absperrarmatur eingangsseitig schlieben
- Ausgangsiete druckentlasten (z.B. durch Wasserzapfen)
- Absperrarmatur ausgangsseitig schlieben
- Schlitzschraube offen
o Schlitzschraube nicht herausdrehen
- Druckfeder entspannen
o Verstellgriff nach links (-) bis zum Anschlag drehen - Absperrarmatur eingangsseitig langsam offen
- Verstellgriff drehen, bis die Einstellskala den gewünschten Wert anziegt
- Schlitzschraube wieder festziehen
- Absperrarmatur ausgangsheitig langsam offen
8.2 Rückspulen
Während des Rückspulens ist ein Eingangsdruck von mindestens 1,5 bar erforderlich. Das Rückspulintervall ist abhängig vom Verschmutzungsgrad des Wassers. Spätestens alle 2 Monate muss entsprechend DIN 1988, Teil 8 eine Rückspulung durchgeführt werden. Zur bequemen und regelmäßigen Einhaltung des Rückspulintervalls empfehlen wir den Einbau einer Rückspulautomatik Z11S.

Auch während des Rückspulens kann gefiltertes Wasser entnommen werden.
8.2.1 Manuelles Rückspulen
ErfolgtdieRückspulwasserabführung nicht durch einen direkten Anschluss,so muss vor dem Rucksplen ein Auffanggefaa untergestellt werden.
- Kugelhahn durch Drehen des Rückspülknopfs bis Anschlag offen
o Markierungsbalken muss senkrecht stehen
o das patentierte Rückspulsystem wird in Gang gesetzt
o Bei Filtern mit Double Spin Technologie ist eine einfache visuelle Funktionskontrolle durch den sich drehenden roten Rotor möglich
- Kugelhahn nach ca. 3 Sekunden wieder schlossen.
Vorgang drei Mal wiederholen
o bei stark verschmutzem Filter konnen zusätzliche Wiederholungen erforderlich sein
Mit Hilfe des Memory-Ringes kann der{nachste Termin fur die manuelle Rückspulung vorgemerkt werden.
8.2.2 Automatisches Rückspulen mit Z11S
Die Rücksplutautomatik Z11S ist als Zubehr erhältlich. Die Automatik übernimmt zuverlüssig das Rückspluten des Filters in einstellbaren Zeiträumen zwischen 4 Minuten und 3 Monaten.
9. Instandhaltung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschlieben
Entspruchend DIN 1988, Teil 8 sind folgende Maßnahmen durchzuführren:
9.1 Inspektion
9.1.1 Druckminderer (nur FK76CS/FKN76CS)

Intervalall:inalmahrlich
- Absperrarmatur ausgangsbeitig schlieben
- Hinterdruck mit Druckmessgerät bei Nulldurchfluss kontrollieren
o Steigt der Druck langsam an, ist die Armatur eventuell verschmutzt oder defekt. Führn Sie in thisem Fall eine Wartung und Reinigung durch
- Absperrarmatur ausgangsheitig langsam offen
9.1.2 Filter

Intervalall:alle2Mona
- Der Filter muss regelmäßig, spätestens alle 2 Monate, durch Rückspüssen gereinigt werden
- Eine Nichtbeachtung kann zu Filterverstopfung führen. Druckabfall und sinkender Wasserdurchfluss sind die Folge
Die Siebe des Filters sind aus nichtstendem Stahl. Roter Belag infolge von Rost aus den Rohrleitungen hat keinen Einfluss auf Funktion und Filterwirkung

Sichtkontrolle des Kugelventils nicht vergessen. Bei Tropfenbildung auswechseln!
9.2 Wartung
9.2.1 Druckminderer (nur FK76CS/FKN76CS)

Intervall: 1-3 Jahre (abhängig von den örtlichen Bedingungen)
Durchführung durch ein Installationsunternehmen.
- Absperrarmatur eingangsseitig schlieben
- Ausgangsseite druckentlasten (z.B. durch Wasserapfen)
- Absperrarmatur ausgangsseitig schlieben
- Schlitzschraube losen
o Schlitzschraube nicht herausdrehen
Vorsicht!

In der Federhaube befindet sich eine Druckfeder.
Durch Herausspringen der Druckfeder kann es zu Verletzungen kommt.
-
Stellen Sie sicher, dass die Druckfeder entspannt ist!
-
Druckfeder entspannen
o Verstellgriff nach links (-) bis zum Anschlag drehen o Nicht uberdrehen!
- Federhaube abschrauben
o Doppelringschluss ZR10K verwenden
-
Gleitring herausnehmen
-
Ventileinsatz mit Zange herausziehen
-
Filtertasse und Führungsstück abschrauben o Doppelringschlüssel ZR10K verwenden
10.Nutring herausnehmen
- Dichtscheibe, Düsenkante und Nutring auf einwandfrei Zustand überprüfen, falls erforderlich Ventileinsatz komplett auswechseln
12.Montage in umgekehrter Reihenfolge

Membrane mit Finger eindrücken, dann Gleitring einlagen Filtertasse handfest (ohne Werkzeug) einschraul
13.Einstellskala justieren und Hinterdruck einstellen
9.3 Justierung der Einstellskala (nur FK76CS/ FKN76CS)
Bei Demontage des Verstellgriffs Goes the Justierung verloren. Eine Neujustierung ist mit Hilfe eines Manometers möglich.
- Absperarmatur eingangsseitig schlieben
- Ausgangssite druckentlasten (z.B. durch Wasserzapfen)
- Absperrarmatur ausgangsseitig schlieben
- Schlitzschraube lose n o Schlitzschraube nicht herausdrehen
- Absperarmatur eingangsseitig langsam offen
- Gewünschten Hinterdruck einstellen (z.B. 4 bar)
- Skalenwert (z.B. 4) mit Markierung in Fenstermitte in Übereinstimmung bringen
- Schlitzschraube wieder festziehen
- Absperrarmatur ausgangsheit langsam offen
9.3.1 Filter

Intervalall:alle2Monate
- Der Filter muss regelmäßig, spätestens alle 2 Monate, durch Rückspüssen gereinigt werden
- Eine Nichtbeachtung kann zu Filterverstopfung führen. Druckabfall und sinkender Wasserdurchfluss sind die Folge
Die Siebe des Filters sind aus nichtrostendem Stahl. Roter Belag infolge von Rost aus den Rohrleitungen hat keinen Einfluss auf Funktion und Filterwirkung

Sichtkontrolle des Kugelventils nicht vergessen. Bei Tropfenbildung auswechseln!
9.4 Reinigung

Vorsicht!
Zum Reinigen der Kunststoffeile keine Lösungsmittelund/oder alkoholhaltigen Reinigungsmittel benutzen, da diese zu Wasserschäden führen können!
Bei Bedarf können die Filtertasse und das Sieb gereinigt werden.

Durchführung durch ein Installationsunternehmen oder den Betreiber.

Es dürfen keine Reinigungsmittel in die Umwelt oder Kanalisation gelangen!
- Absperrarmatur eingangsseitig schlieben
- Ausgangsiete druckentlasten (z.B. durch Wasserzapfen)
- Absperrarmatur ausgangsseitig schlieben
- Filtertasse abschrauben o Doppelingschluss ZR10K verwenden
- Sieb Herausnahmen, reinigen und wieder einstecken
- O-Ring auf Siebtasse stecken
- Filtertasse handfest (ohne Werkzeug) einschrauben
- Absperarrmatur eingangsseitig langsam offen
- Absperrarmatur ausgangsheitig langsam offen
10. Entsorgung
- Gehäuse aus Rotguss
- Drehbares Anschlussstück aus Rotguss
Federhaube aus hochwertigem Kunststoff - Ventileinsatz aus hochwertigem Kunststoff
-
Feinfilter aus nichtstendem Stahl
-
Filterasse aus stoßfestem, glasklarem Kunststoff
- Membrane aus NBR, gewebeverstärkt
Dichtungen aus NBR

Die örtlichen Vorschriften zur ordnungsgemäßen
Abfallverwertung bzw. Beseitigung beachten!
11. Störungen / Fehlersuche
11.1 FK76CS/FKN76CS
| Störung | Ursache | Behebung |
| Wasseraustritt aus Federhaube | Membrane Ventileinsatz defekt | Ventileinsatz ersetzen |
| Kein oder zu weniger Wasserdruck | Absperarmaturen vor oder hinter dem Filter nicht ganz geöffnet | Absperarmaturen ganz öffnen |
| Druckminderer nicht auf gewünschten Hinterdruck eingestellt | Hinterdruck einstellen | |
| Filtersieb verschmutzt | Rückspullen | |
| Nicht in Durchflussrichtung montiert | Filter kombination in Durchflussrichtung montieren (Pfeilrichtung auf Gehäuse beachten) | |
| Eingestellter Hinterdruck bleibt nicht konstant | Filtersieb verschmutzt | Rückspullen |
| Düse oder Dichtscheibe Ventileinsatz verschmutzt oder beschädigt | Ventileinsatz ersetzen | |
| Druckerhöhung auf Hinterdruckseite (z.B. durch Wassererwärmbungsgerät) | Funktion Rückflussverhinderer, Sicherheitsgruppe, usw. überprüfen |
11.2 F76CS/FN76CS
| Störung | Ursache | Behebung |
| Kein oder zu weniger Wasserdruck | Absperarmaturen vor oder hinter dem Filter nicht ganz geöffnet | Absperarmaturen ganz öffnen |
| Filtersieb verschmutzt | Rücksprülen | |
| Nicht in Durchflussrichtung montiert | Filter in Durchflussrichtung montieren |
12. Ersatzteile
1 Federhaube komplett 3 / 4^ - 1 / 4^ 0901517 mit Einstellskala
2 Ventileinsatz komplett 3 / 4^ - 1 / 4^ D06FA-1A (ohne Sieb)
3 Dichtringsatz 3 / 4 " 0901444 (10 Stuck) 1" 0901445
11/4" 0901446
4 Manometer M07M-A16 Teilung 0 - 16 bar
5 Flanschdichtung 3 / 4^ - 1 / 4^ 5536400
6 Filtrereinsatz komplett für Filter 3 / 4 - 1" AF11DS-1A mit Double Spin Technologie unter/obere Durchlassweite 105 / 135 m
7 Klarsicht-Filtertasse 3/4 - 11/4" KF11S-1A komplet
8 O-Ring-Satz 3 / 4^ - 1 / 4^ 0900747 (10 Stuck)
9 Ablaufanschluss 3 / 4^ - 11 / 4^ AA76-1/2A
10 Kugelhahn komplett 3 / 4^ - 11 / 4^ KH11S-1A
11 Doppelringschluss zum Lösen der Filterasse und Federhaube (o. Abb.) 3 / 4^ - 1 / 4^ ZR10K-1
13. Zubehör
Z11S Rücksplulautomatik
Zum automatischen Rückspulen des Filters in einstellbaren Zeitintervallen
FT09RS Rotguss-Filtertasse
Für Temperaturen bis 70^ und 25 bar Betriebsdruck
ZA76C Zwischenstück
Zum Umrüsten von Feinfiltern mit drehbarem Anschlussrück in den Nennweiten 1 1/4" und 1 1/2" auf Nachrüst-Filterkombinationen FKN76CS (Lochabstand 63 mm auf Lochabstand 45 mm)
RV27 Vorschalt-Rückflussverhinderer
Erhaltlich in den Anschlussgroßen R^1 / _2" - 2^
VST06 Anschluss-Set
Mit Gewindetülle oder Lötttülle
A = Gewindetülle; B = Lötttülle
AF11DSFiltereinsatz komplett
Erhaltlich mit Filterseinheit 100 m , fur Filter mit Double Spin Technologie
DA74C Drehbares Anschlussstück
Zum Anschlieben von Nachrüst-Filterkombinationen
D06FB Nachrust-Druckminderer
Zum Aufrusten des Feinfilters zur Filterkombination
