BEDIENUNGSANLEITUNG HC60NG HONEYWELL

Montage und Bedienung

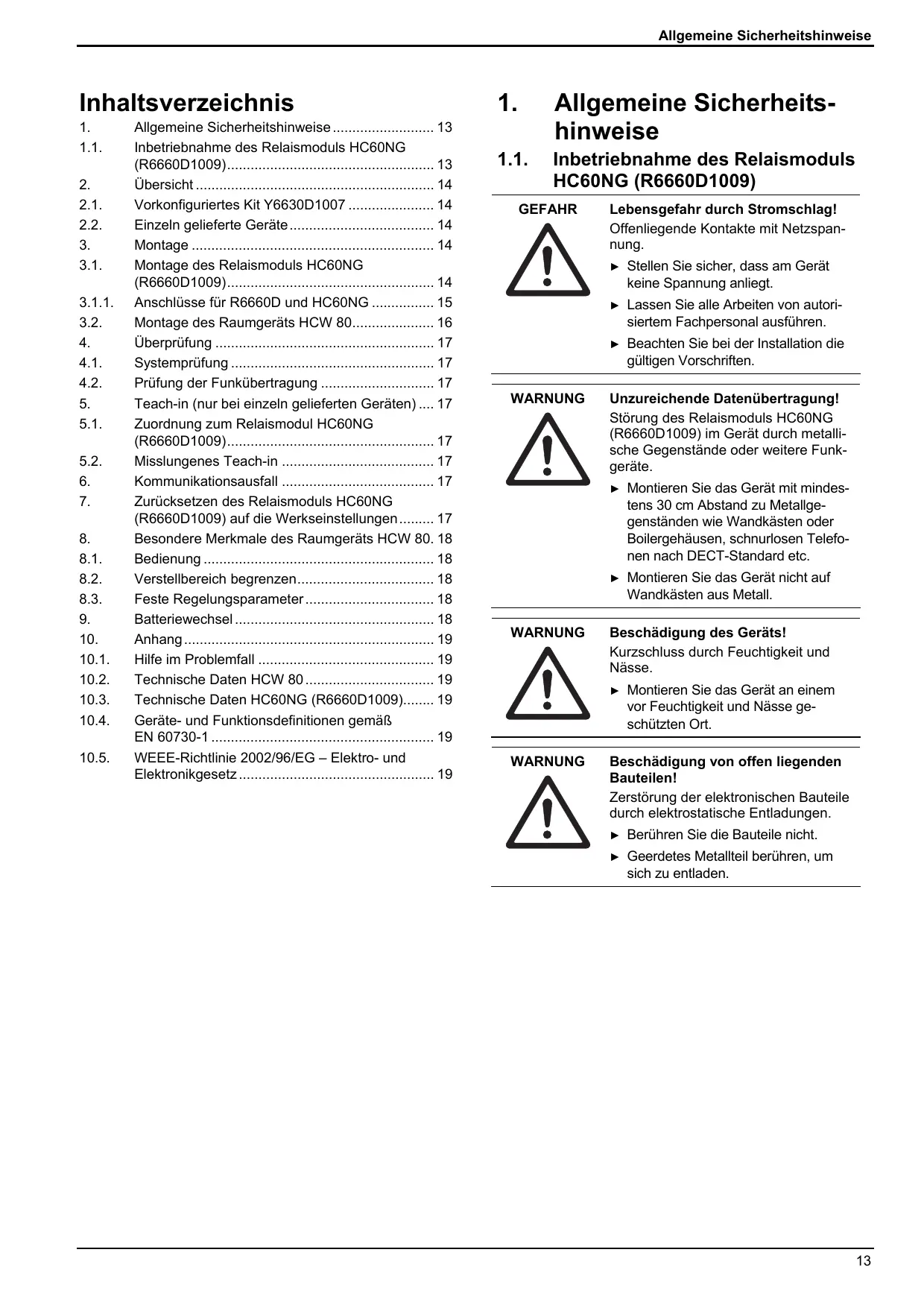

1. Allgemeine Sicherheitshinweise 13
   1.1. Inbetriebnahme des Relaismoduls HC60NG (R6660D1009) 13
2. Übersicht 14
   2.1. Vorkonfiguriertes Kit Y6630D1007 14
   2.2. Einzeln gelieferte Geräte 14
3. Montage 14
   3.1. Montage des Relaismoduls HC60NG (R6660D1009) 14
   3.1.1. Anschluse fur R6660D und HC60NG 15
   3.2. Montage des Baumgerats HCW 80 16
4. Überprüfung 17
   4.1. Systemprüfung 17
   4.2. Prüfung der Funkübertragung 17
5. Teach-in (nur bei einzeln gelieferten Geräten) .... 17
   5.1. Zuordnung zum Relaismodul HC60NG (R6660D1009) 17
   5.2. Misslungenes Teach-in 17
6. Kommunikationsausfall 17
7. Zurücksätzen des Relaismodulus HC60NG (R6660D1009) auf die Werkseinstellungen 17
8. Besondere Merkmale des Baumgeräts HCW 80.18
   8.1. Bedienung 18
   8.2. Verstellbereich begrenzen 18
   8.3. Feste Regelungsparameter 18
9. Batteriewechsel 18
10. Anhang 19
    10.1. Hilfe im Problemfall 19
    10.2. Technische Daten HCW 80 19
    10.3. Technische Daten HC60NG (R6660D1009) 19
    10.4. Geräte- und Funktionsdifferentien gemäß EN 60730-1 19
    10.5. WEEE-Richtlinie 2002/96/EG-Elektro- und Elektronikgesetz 19

1. Allgemeine Sicherheitshinweise

1.1. Inbetriebnahme des Relaismodulus HC60NG (R6660D1009)

GEFAHR

Lebensgefahr durch Stromschlag!
Offenliegende Kontakte mit Netzspannung.

Stellen Sie sicher, dass am Gerät keine Spannung anliegt.
Lassen Sie alle Arbeitsen von autorisiertem Fachpersonal ausführten.
Beachten Sie bei der Installation die gultigen Vorschriften.

WARNING

Unzureichende Datenübertragung! Störung des Relaismoduls HC60NG (R6660D1009) im Gerät durch metallische Gegenstände oder weitere Funk geräte.

• Montieren Sie das Gerät mit mindestens 30 cm Abstand zu Metallgegenständen wie Wandkästen oder Boilergehäusern, schnurlosen Telefon nach DECT-Standard etc.
• Montieren Sie das Gerät nicht auf Wandkästen aus Metall.

WARNING

Beschädigung des Geräts!

Kurzschluss durch Feuchtigkeit und Nisse.
Montieren Sie das Gerät an einem vor Feuchtigkeit und Nasse geschützten Ort.

WARNING

Beschädigung von offen liegenden Bauteilen!

Zerstörung der elektronischen Bauteile durch elektrostatice Entladungen.

Berühren Sie die Bauteile nicht.
Geerdetes Metallteil berühren, um sich zu entlagen.

2. Übersicht

Das Raumgerät HCW 80 wird in Kombination mit dem Relaismodul HC60NG (R6660D1009) zur intelligenten Raumtemperaturregelung verwendet. Es kann zur Regelung von Gas- und Öl-Kesseln, von verschiedenen Ventilen und Stellantrieben oder von elektrischen Heizsystemen eingesetzt werden. Es ist keine Verdraughtung mit dem Raumgerät HCW 80 erforderlich.

Aufgrund der unkomplizierten, analogen Benutzzeroberfläche des HCW 80 mit einer Temperatursollwertskala, die Absolutwerte angibt, kann der Raumtemperatursollwert sehr einfach eingestellt werden.

Das Raumgerät und das Relaismodul arbeiten mit zuverlssiger Funkkommunikation auf 868 MHz.

i Das Teach-in (Abstimmung) wurde für HCW 80 und HC60NG (R6660D1009) bereits durchgeführt. Die Geräte werden als vorkonfiguriertes Kit für die Schnellmontage (Plug & Play) geliefert.

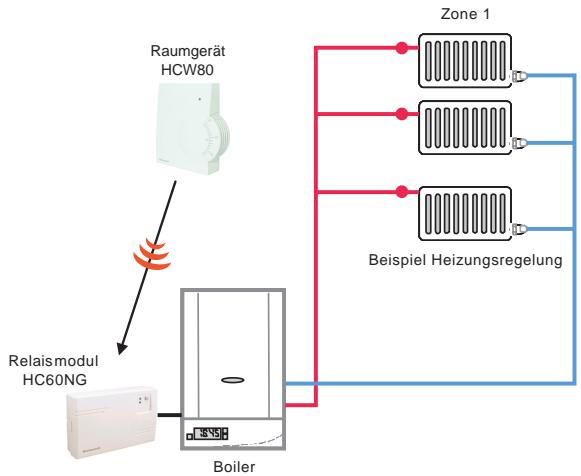

Abb. 1: Anwendung des drahtlosen Raumthermostats

2.1. Vorkonfiguriertes Kit Y6630D1007

1 HCW 80 (Raumgerät)
1 HC60NG (R6660D1009, Relaismodul)
2 Mignon-Batterien, 1,5 V, Typ LR6

i

Für das Kit Y6630D1007 wird die Abstimmung bereits vor der Auslieferung durchgeführt. Damit ist das Raumgerät HCW 80 bereits dem Relaismodul HC60NG (R6660D1009) zugeordnet. Bei dieser Sem Kit ist also kein Teach-in erforderlich.

2.2. Einzeln geleiferte Geräte

i

Für einzeln gefelieferte Geräte muss das Teach-in wie in Abschnitt 5 „Teach-in (nur bei einzeln gefelieferten Geräten)“ beschrieben durchgeführt werden.

Teach-in bedeutet, dass für HCW 80 und HC60NG (R6660D1009) zur erfolglichen Kommunikation eine Abstimmung auf ihre Frequenz durchgefuhrt werden muss.

3. Montage

3.1. Montage des Relaismodulus HC60NG (R6660D1009)

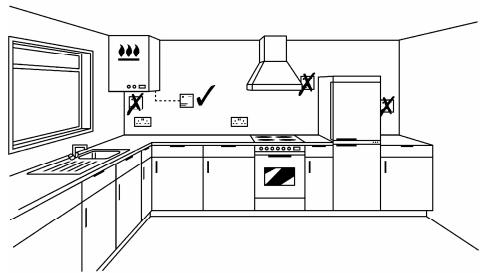

Abb. 2: Relaismodul HC60NG (R6660D1009) positionieren

Fur Montage und Anschluss der Stromversorgung an das Relaismodul HC60NG (R6660D1009) folgen Sie den Montageschemata.

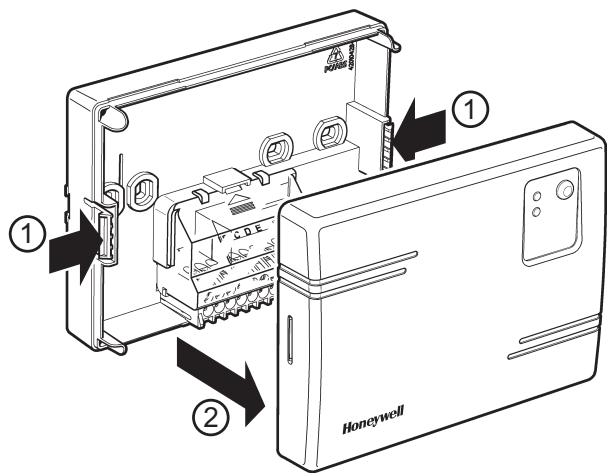

Abb. 3: Gehäusedeckel öffnen

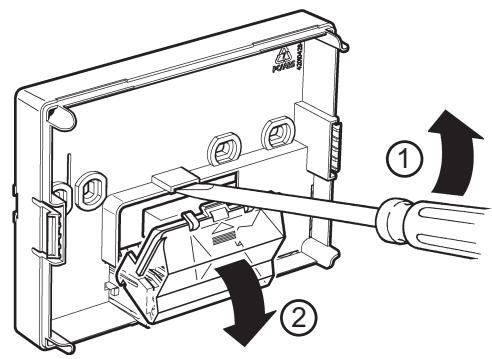

Abb. 4: Klemmenabdeckungen abnehmen

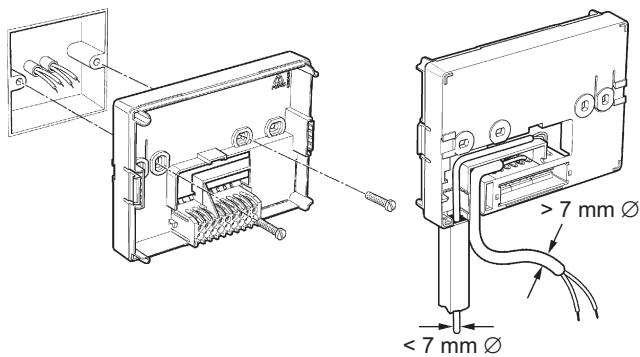

Abb. 5: Relaismodul an die Stromversorgung anschließen

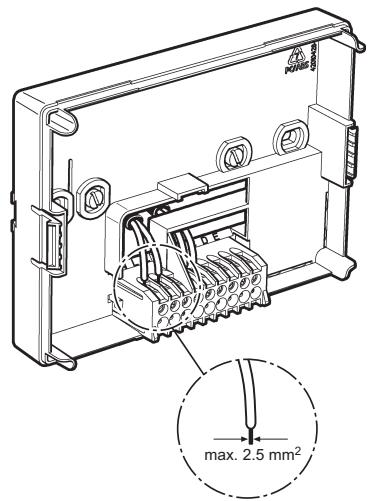

Abb. 6: Klemmen verdrahten

3.1.1. Anschlüsse für HC60NG (R6660D1009)

VORSICHT

Fehlerhafte Verdraughtung!

Nehmen Sie die Verdrahtung gemäß den gultigen Vorschriften vor.
Beachten Sie die Umgebungstemperatur und die Stromgrenzwerte (siehe Anschlussetikett des HC60NG (R6660D1009)).

Die grüne LED auf dem Empfänger zeigt ledigious an, dass eine Anforderung vom Thermostaten vorliegt, NICHT, dass die Hezung eingeschaltet ist. Dies hangt von den Einstellungen am Programmierer ab.

VORSICHT

Fehlerhafte Verdraughtung!

Honeywell haftet nicht für Schäden, die auf versehentliche Fehler oder Auslassungen im vorliegenden Schema zurückzuführen sind. Es handelt sich ledigious um eine Skizze für Vorschlagszwecke, nicht um einen zertifizierten Schaltplan.

Das Schema muss in Verbindung mit den Anleitungen des Kessel- oder Zylinder-Herstellers gelesen werden.

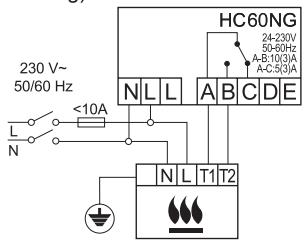

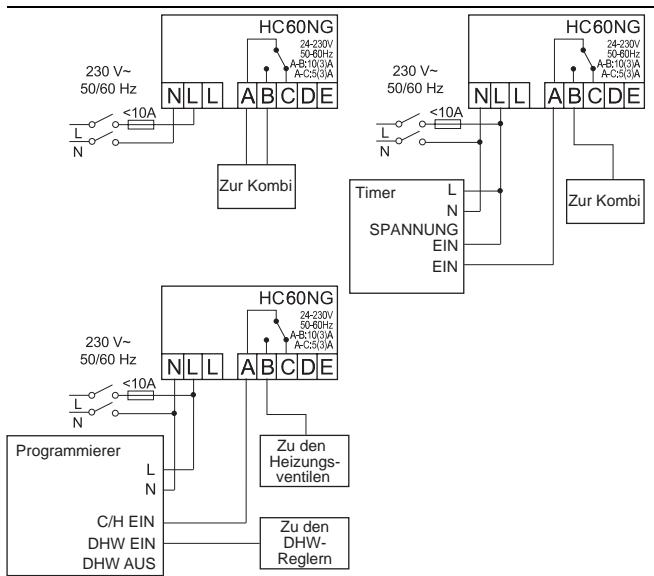

Abb. 7: Anschlusssschema für HC60NG

a. Heizgerät (Direktsteuerung)

b. Kombikessel

c. Zonenventil

d. Elekttohezung

e. Thermoantrieb

f. Zonenventil

g. Elektoantrieb

h. Kuhlgerat

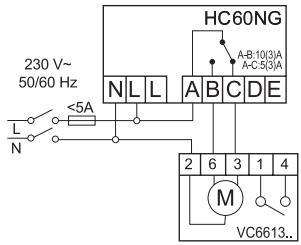

Abb. 8: Anschlusschema für HC60NG (forts.)

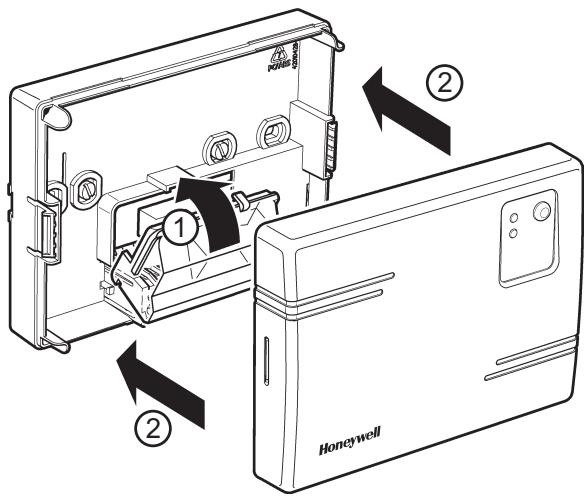

Abb. 9: Klemmenabdeckungen und Gehäusedeckel schlieben

3.2. Montage des Baumgeräts HCW 80

WARNING

Unzureichende Datenübertragung!

Störung des Funkempfängers im Gerät durch metallische Gegenstände oder weitere Funkgeräte.

Achten Sie auf ausreichende Distan zu metallischen Gegenständen.
- Montieren Sie das Gerät mit mindestens 1 m Abstand zu Funkgeräten wie Funk-Kopfhörern, schnurlosen Telefonen nach DECT-Standard etc.
Wahlen Sie bei nicht zu behebender Funkstörung einen anderen Montageort.

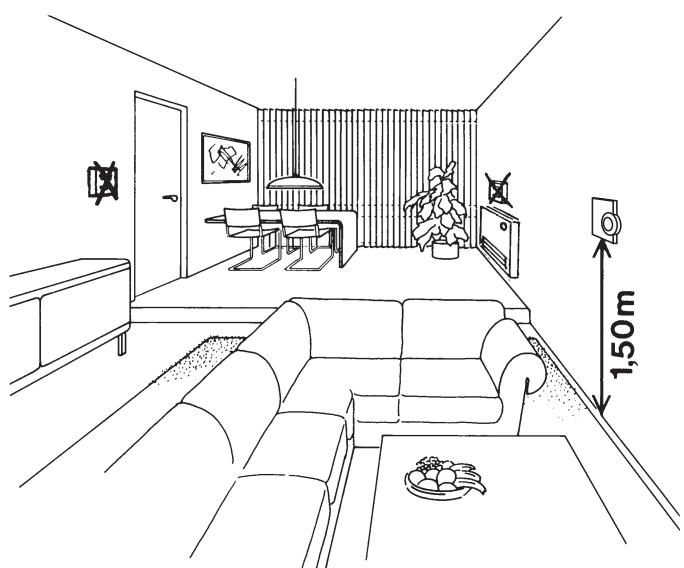

Abb. 10: Baumgerät HCW 80 positionieren

Positionieren Sie das Raumgerät HCW 80 am Montageort.
▶ Nehmen Sie den Gehäusedeckel des Raumgeräts HCW 80 ab (siehe Abb. 11).

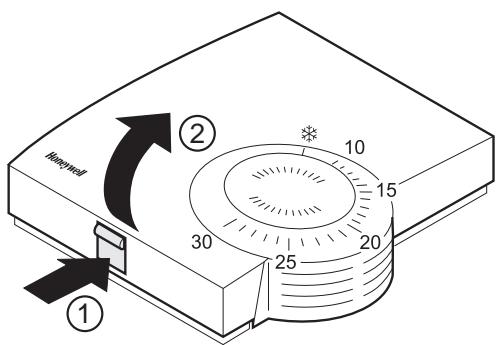

Abb. 11: Gehäusedeckel abnehmen

Zeichnen Sie die Bohrlicher gemäß der Bohrschablone (siehe Abb. 12)

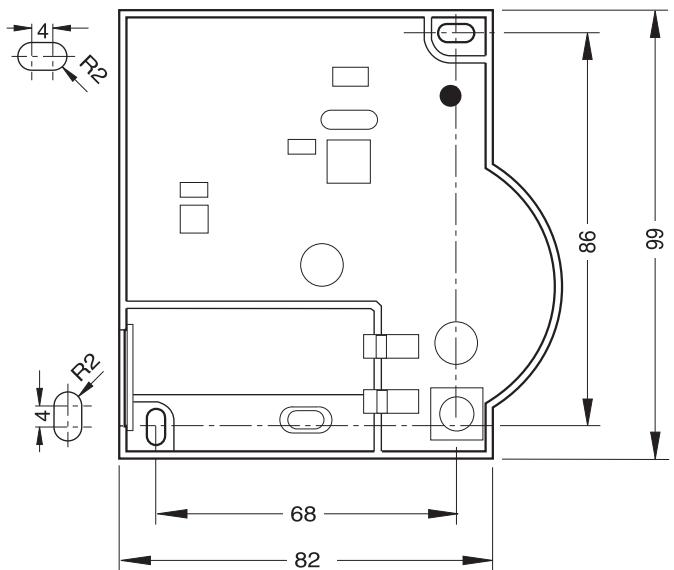

Abb. 12: Bohrschema (Angaben in mm)

Bohren Sie die Locher.
Schrauben Sie das Raumgerät an.
- Setzen Sie die mitgelieferten Mignon-Batterien mit richtiger Polung ein (siehe Abb. 13).

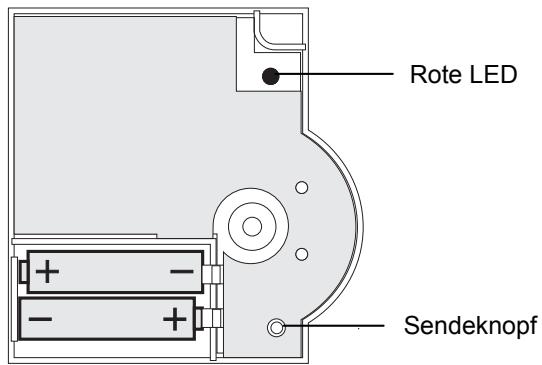

Abb. 13: Polung der Batterien und Sendeknopf

Die Batterien müssen ersetzt werden, wenn die rote LED am Raumgerät HCW 80 blinkt (siehe Abschnitt 9 „Batteriewechsel").

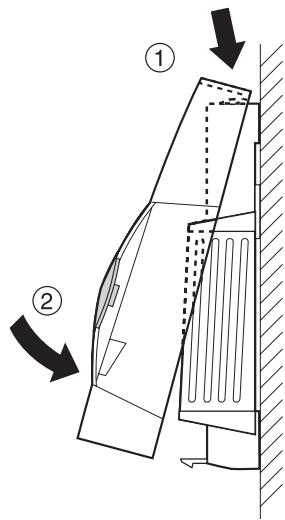

• Setzen Sie den Gehäusedeckel, unten an und rasten Sie, ein (siehe Abb. 14).

Abb. 14: Gehäusedeckel aufsetzen

4. Überprüfung

4.1. Systemprüfung

Stellen Sie den Sollwert des Raumgeräts HCW 80 auf 30^ ein.
Wenn die Raumtemperatur über 30^ steigt, schaltet sich das Relaismodul HC60NG (R6660D1009) ein.
Andern Sie den Sollwert des Raumgeräts HCW 80 auf 5^
Wenn die Raumtemperatur unter 5^ fällt, schaltet sich das Relaismodul HC60NG (R6660D1009) aus.

4.2. Prüfung der Funkübertragung

Das Raumgerät HCW 80 kann ein Testsignal an das zugeordnete Relaismodul HC60NG (R6660D1009) senden, um die Signalstarke zu prufen.
Halten Sie die Teach-in-Taste mindestens 15 s gedrückt, bis die rote LED des HCW 80 erlischt.

Das HCW 80 befindet sich nun im Testmodus und sendet alle 5 s ein Testsignal.

Die LED des HCW 80 blitz bei jedem vom HCW 80 gesendeten Testsignal kurz auf.

Die Feldsträke wird durch das Blinken der roten LED des HC60NG (R6660D1009) angezeigt (1 = ausreichend, 5 = stark).
- Wenn die drahtlose Kommunikation nicht erfolgreich Funktioniert, sorgen Sie für eine bessere Platzierung des HCW 80.

i

Der Testmodus wird automatisch nach 5 min beendet. Der Testmodus kann auch durch Herausnehmen der Batterien oder Drucken der Teach-in-Taste beendet werden.

5. Teach-in (nur bei einzeln gefelften Geräten)

Das Teach-in ist dann erforderlich, wenn für das Relaismodul HC60NG (R6660D1009) und das Raumgerät HCW 80 noch keine Abstimmung durchgeführt wurde, also bei neuen, einzeln geflieferten Geräten oder beim Austausch von Geräten.

5.1. Zuordnung zum Relaismodul HC60NG (R6660D1009)

Nach dem Einsatz des Relaismodus HC60NG (R6660D1009) beginnnt die rote LED im Rhythmus 0,1 s EIN / 0,9 s AUS zu blinken.

Sollte dies nicht der Fall sein, stellen Sie das HC60NG (R6660D1009) in den Reset-Modus, siehe Abschnitt 7 „Zurücksetzen des Relaismodulus HC60NG (R6660D1009) auf die Werkseinstellungen".

• Halten Sie die Teach-in-Taste des HC60NG (R6660D1009) 5 s lang gedrückt, um den Teach-in-Modus aufzurufen.

Das Blinken der roten LED im Rhythmus 0,5 s EIN / 0,5 s AUS bestätigt, dass sich das Gerät im Teach-in-Modus befindet.

• Drücken Sie die Teach-in-Taste des HCW 80, um das Abstimmungssignal an das HC60NG (R6660D1009) zu halten.

Die rote LED des HC60NG (R6660D1009) schaltet sich AUS, um die erfolgliche Durchführung des Teach-in zu bestätigten.

Der Teach-in-Modus wird nach 5 Minuten automatisch beendet.

5.2. Misslungenes Teach-in

Wenn das Teach-in misslungen ist:

▶ Siehe Abschnitt 5.1 „Zuordnung zum Relaismodul HC60NG (R6660D1009)".
Verbessern Sie die Übertragung.

Übertragung verbessern

Achten Sie bei der Wahl des Betriebsorts jedem Geräts auf mindestens 1 m Abstand zu Funkgeräten wie Funk-Kopfhörern,chnurlosen Telefonen nach DECT-Standard etc.
Installieren Sie die Geräte nicht über metallischen Wand-Anschlussdosen und mindestens 30 cm entfernt von der Abdeckung des Wärmeerzeugers.
Korrigieren Sie gegebenenfalls den Montageort des Raumgeräts HCW 80.

6. Kommunikationsausfall

Falls die RF-Kommunikation für eine Stunde ausfällt, schal-tet sich die rote LED des Relaismoduls HC60NG (R6660D1009) auf EIN, um anzuzeigen, dass im Lauf der letzten Stunde keine RF-Signale eingegangen sind.

Wenn die RF-Kommunikation wieder hergestellt wird, kehr das Relaismodul HC60NG (R6660D1009) automatisch in den normalen Betriebsmodus zurück.

Informieren Sie sich über mögliche Ursachen und Problemlösungen in Kapitel 10.1 „Hilfe im Problemfall".

7. Zurücksetzen des Relaismodulus HC60NG (R6660D1009) auf die Werkseinstellungen

• Halten Sie die Taste des HC60NG (R6660D1009) mindestens 15 s lang gedrückt.

Das Rücksetzen war erfolgreich, wenn die rote LED schnell blinkt (1/9 EIN/AUS).

In Folge des Rücksetzens auf die Werkseinstellungen verliert das HC60NG (R6660D1009) die Kommunikationsverbindung mit dem HCW 80. Für ein neuerliches Teach-in siehe Abschnitt 5 „Teach-in (nur bei einzeln gefelften Geräten)"

8. Besondere Merkmale des Raumgeräts HCW 80

8.1. Bedienung

Die Raumsollwert-Temperatur lasst sich am Versteller auf einfache Weise mit einem Stellrad einstellen. Der Raumsollwert lassst sich zwischen 10^ und 30^ einstellen, dazu kommt die Frostschutzeinstellung (5 °C). Das HCW 80 simuliert mit Hilfe einer LED-Anzeige einen mechanischen Thermostaten, wobei folgenden gilt: Die rote LED am HCW 80 schaltet sich für vier Sekunden ein, wenn die Abweichung zwischen Sollwert und Raumtemperatur 1^ überschreitet. Wenn die Abweichung unter 1^ liegt, blinking die rote LED vier Sekunden lang. Das Relaismodul HC60NG (R6660D1009) schaltet sich entsprechend EIN oder AUS.

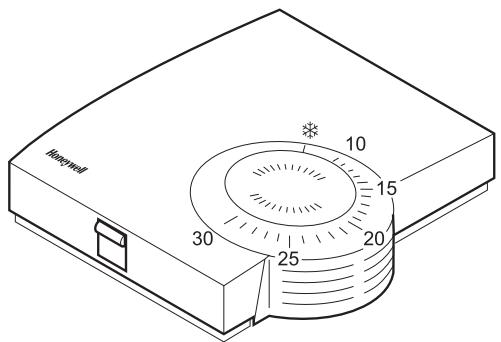

Abb. 15: Baumgrät HCW 80 (Einstellung auf der Skala in °C)

Wahlen Sie den gewünschten Sollwert für die Raumtemperatur am Stellrad (siehe Abb. 15).

8.2. Verstellbereich begrenzen

Sie können den am Stellrad nutzbaren Verstellbereich begrenzen.
Gehäuseabdeckung abnehmen (siehe Abb. 11, Seite 16).

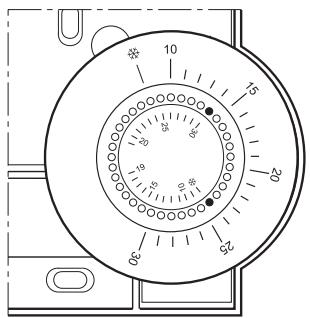

Abb. 16: Verstellbereich begrenzen

• Setzen Sie die beiden kleinen Stiftte in die LÖcher des Stellrads, um den Verstellbereich zu begrenzen (siehe Abb. 16).
  In Abb. 16 sind die Stifte so eingesetzt, dass das Stellrad nur im Bereich von 19^ bis zum Frostschutz (unterer Grenzwert) und 19^ bis 30^ (oberer Grenzwert) um den Wert 19^ herum verstellt werden kann.
  Drehen Sie das Stellrad im Uhrzeigersinn bis zum Anschlag.
  Prüfen Sie, ob das Stellrad auf der in Abb. 15 gezeigten Position stehen.
• Setzen Sie das Stellrad ggf. um 180^ verdrecht wieder ein, bis es die gezeigte Position hat.
  Drehen Sie das Stellrad in Position 19.
• Setzen Sie den Gehäusedeckel oben an und rasten Sieihn unter ein (siehe Abb. 14, Seite 16).

8.3. Feste Regelungsparameter

Folgende Parameter werden für die Regelung verwendet:

Parameter	Werkseinstellung	Anmerkung
Minimale EIN-Zeit	1 Minute	Minimale Einschalt-zeit innerhalb des Zyklus
Zyklusrate	6 Zyklen pro Stunde	Pulsweitenmodulation pro Stunde

9. Batteriewechsel

Wechseln Sie die Batterien, wenn die rote LED des Raumgeräts HCW 80 blinkt und sich das Gerät nicht im Testmodus befinden.

Gehäuseabdeckung des HCW 80 abnehmer (siehe Abb. 11, Seite 16).
Batterien entferen.

Entsorgen Sie die Batterien entsprechend den gesetzlichen Bestimmungen und nicht mit dem gewöhnlichen Hausmull.

Wechseln Sie immer beide Batterien. Verwenden Sie nur 1,5-V-Mignon-Batterien vom Typ LR06.

• Setzen Sie die Batterien mit richtiger Polung in das Batteriefach ein (siehe Abb. 13, Seite 16).
• Setzen Sie den Gehäusedeckel oben an und rasten Sieihn unter ein (siehe Abb. 14, Seite 16).

10. Anhang

10.1. Hilfe im Problemfall

Problem	Ursache	Lösung
Teach-in fehl-geschlagen	Batterien falsch ein-gelegt	▶ Batterien richtig einle-gen.
	Funküber-tragung gestört	▶ Störquellen (Metall, Funkgeräte) beseitigen. ▶ Montageort korrigieren. ▶ Teach-in wiederholen.
HC60NG rea-giert nicht auf Sollwertände-rungen am HCW 80	HC60NG u. HCW 80 nicht mit Teach-in aufeinander abgestimmt	▶ HC60NG zürücksetzen. ▶ Teach-in wie in Ab-schnitt 5 beschrieben durchführung.
Nach dem Teach-in leuch-tet die rote LED und die grüne LED blinkt alle 3 Sekunden	Teach-in nicht kor-rekt/unvoll-ständig	▶ Teach-in wiederholen.
	Position des HCW 80 nicht korrekt	▶ Teach-in wiederholen und damit ca. 1 m Ab-stand zwischen HCW 80 und HC60NG einhalten.
Die rote LED des HC60NG leuchtet	Kommuni-kationsaus-fall	▶ Andere Position für HCW 80 wahren (siehe Abschnitt 3.2).
	RF-Signal blockiert
	Batterien des HCW 80 leer	▶ Batterien des HCW 80 austauschen (siehe Abschnitt 9).
	HC60NG u. HCW 80 nicht mit Teach-in aufeinander abgestimmt	▶ Teach-in wie in Ab-schnitt 5 beschrieben durchführung.

10.2. Technische Daten HCW 80

Batterien	1,5 V Mignon, Typ LR06
Frequenz	868,3 MHz (Sender)
Betriebstempoatur	0 °C bis 50 °C
Lagertemperatur	-20 °C bis 70 °C
Luftfeuchtigkeit	5 % bis 90 % relative Luftfeuchte
IP-Schutzklasse	30

10.3. Technische Daten HC60NG (R6660D1009)

Elektrische Daten
Empfänger-Stromversorgung	230 V AC (+10 %, -15 %), 50 Hz
Schaltertype	SPDT potentialfrei
Ausgangsleistung	24–230 V AC, 10 A ohmsch, 3 A induktiv, 0,6 pF
Zugang zur Verdah-tung (nur Empfänger)	Von der Rückseite (Wandbefesti-gung), rechts und unten

RF
RF-Band	ISM (868,0–868,6) MHz, 1 % Arbeitszyklus
Reichweite der RF-Kommunikation	30 m in Wohngebieten
RF-Kommunikationstechnologie	Kurze Übertragungen in hoher Rate zur Minimierung der Funkzeit und Vermeidung von Störungen
Sicherheit gegen Blockierung	Empfänger-Klasse 2 (ETSI EN 300 220-1 Version 1.3.1)
RF-Abstimmung	Abstimmung mit dem Raumgerät HCW 80 bereits werkseitig durchgeführt (nur beim Kit Y6630D1007)

Umgebungsbedingungen & Standards
Betriebstemperatur	0 bis 40 °C bei Relaislast <8 A 0 bis 30 °C bei Relaislast >8 A
Versand- & Lagertem- peratur	-20 bis 55 °C
Luftfeuchtigkeit	0 bis 90 % rel. LF, nicht kondensierend
IP-Schutzklasse	30
Folgende Standards werden eingehalten	EN 60730-1 (1995), EN 55014-1 (1997), EN 55014-2 (1996), ETSI EN 300 220-3 (2000), ETSI EN 301 489-3 (2000)

10.4. Geräte- und Funktionsdifferentiationen gemäß EN 60730-1

• Zweck des Geräts ist die Temperaturregelung
  Das Gerät erfüllt Schutzklasse 2
• Unabhängig montierbares elektronisches Regelsystem mit fester Installation
  Wirkungsweise ist Typ 1,8
• Temperatur der Kugeldruckprüfung für Gehäuseteile 75^ C und für spannungsführende Teile, z. B. Klemmen, 125 °C
  EMV-Storaussendeprufung bei 230V 50 HZ maximum
  Verschmutzungsgrad ist 2
  Bemessungsspannung ist 4000 V (entspricht Überspannungskategorie III)
• Softwareklasse ist A

10.5. WEEE-Richtlinie 2002/96/EG - Elektro- und Elektronikgesetz

Entsorgen Sie Verpackung und Produkt am Ende der Produktlebensdauer in einem entsprechenden Recycling-Zentrum.
Entsorgen Sie das Produkt nicht mit dem gewöhnlichen Hausmull.
- Verbrennen Sie das Produkt nicht.

SOMMAIRE

d. Elektrische verwarming

e. Thermische motor

f. Zoneeventiel
