HC60NG - Thermostat HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Marque	HONEYWELL
Modèle	HC60NG (module relais) / HCW80 (thermostat)
Type de produit	Thermostat d'ambiance sans-fil avec module relais
Alimentation module	230 V~, 50 Hz
Alimentation thermostat	2 piles AA 1,5 V LR06
Fréquence radio	868,0–868,6 MHz
Portée radio	30 m dans une habitation résidentielle
Indice de protection	IP30 (module et thermostat)
Température d'utilisation module	0 à 40 °C (relais <8 A) / 0 à 30 °C (relais >8 A)
Température d'utilisation thermostat	0 à 50 °C
Température de stockage	Module : -20 à 55 °C ; Thermostat : -20 à 70 °C
Humidité	Module : 0 à 90 % HR ; Thermostat : 5 à 90 % HR
Configuration	Kit pré-configuré Y6630D1007 (thermostat et module appairés)
Fonctions principales	Contrôle intelligent de température, mode test, limitation de plage de réglage, protection anti-gel (5 °C)
Paramétrage	Temps mini d'enclenchement : 1 minute ; Cycles : 6 cycles/heure
Contacts du relais	Inverseur libre de potentiel SPDT, 24–230 V~, 10 A résistif
Indication visuelle	Voyant rouge sur module et thermostat
Installation	Par un installateur qualifié ; respect des normes en vigueur
Entretien	Changer les piles lorsque le voyant rouge du thermostat clignote ; nettoyer avec un chiffon doux et sec
Sécurité	Décharges électrostatiques, humidité, risques d'électrocution
Normes	EN 60730-1, EN 55014-1, EN 55014-2, ETSI EN 300 220-3, ETSI EN 301 489-3
Directive WEEE	Ne pas jeter avec les ordures ménagères ; recycler en centre agréé

FOIRE AUX QUESTIONS - HC60NG HONEYWELL

Comment installer le thermostat HCW80 ?

Placez le thermostat sur un mur intérieur, à au moins 1 m d'objets métalliques et d'appareils radio. Percez les trous selon le schéma fourni, fixez le support mural, insérez les piles AA en respectant la polarité, puis clipsez le capot en commençant par le haut.

Comment appairer le HC60NG avec le HCW80 s'ils sont vendus séparément ?

Mettez le module sous tension : le voyant rouge clignote rapidement (0,1 s ON / 0,9 s OFF). Maintenez appuyé le bouton de reconnaissance du module pendant 5 secondes jusqu'à ce que le voyant clignote normalement (0,5 s ON / 0,5 s OFF). Appuyez brièvement sur le bouton de reconnaissance du thermostat. Le voyant du module s'éteint si la reconnaissance réussit.

Que faire si la reconnaissance échoue ?

Vérifiez que les piles du thermostat sont correctement insérées. Éliminez les sources d'interférences radio (téléphones DECT, objets métalliques). Éloignez le thermostat à au moins 1 m des objets métalliques et le module à 30 cm. Modifiez l'emplacement si nécessaire et réessayez la procédure de reconnaissance.

Comment tester le système après installation ?

Réglez le thermostat à 30°C : le relais du module doit s'enclencher (voyant vert ?). Puis abaissez la consigne à 5°C : le relais doit se déclencher. Vous pouvez aussi utiliser le mode test en maintenant le bouton de reconnaissance du thermostat pendant 15 secondes : le voyant rouge clignote rapidement à chaque envoi de signal.

Comment limiter la plage de réglage de température ?

Enlevez le capot du thermostat. Placez les deux tiges fournies dans les trous correspondant aux limites souhaitées sur l'échelle intérieure (par exemple 5°C en bas et 30°C en haut). Tournez le bouton de réglage en butée, puis replacez le capot.

Quand faut-il changer les piles du thermostat ?

Changez les piles lorsque le voyant rouge du thermostat clignote en dehors du mode test. Remplacez toujours les deux piles AA simultanément par des piles neuves de type LR06, en respectant la polarité.

Que signifie le voyant rouge allumé en continu sur le module HC60NG ?

Le voyant rouge allumé indique une perte de communication avec le thermostat depuis plus d'une heure. Vérifiez l'éloignement, les obstacles métalliques, les piles du thermostat, ou refaites la reconnaissance (voir question 2).

Quelle est la portée radio maximale du système ?

La portée radio est d'environ 30 mètres dans une habitation résidentielle. Cette distance peut être réduite par les murs, les structures métalliques ou la présence d'appareils radio (téléphones DECT, etc.).

Puis-je utiliser ce thermostat avec une chaudière à gaz ?

Oui, le thermostat HCW80 associé au module relais HC60NG est compatible avec les chaudières fuel ou gaz, les vannes motorisées et les systèmes de chauffage électrique. Le module possède un contact inverseur SPDT pouvant commander ces équipements.

Que faire en cas de perte de communication prolongée ?

Si la communication est perdue, vérifiez l'alimentation du module (230 V) et changez les piles du thermostat (voyant rouge clignotant). Rapprochez les appareils et éliminez les interférences. Si nécessaire, effectuez une remise à zéro du module (maintenir 15 s le bouton de reconnaissance) puis une nouvelle reconnaissance.

MODE D'EMPLOI HC60NG HONEYWELL

Thermostat d'ambiance sans-fil pré-configuré

Installation et Utilisation

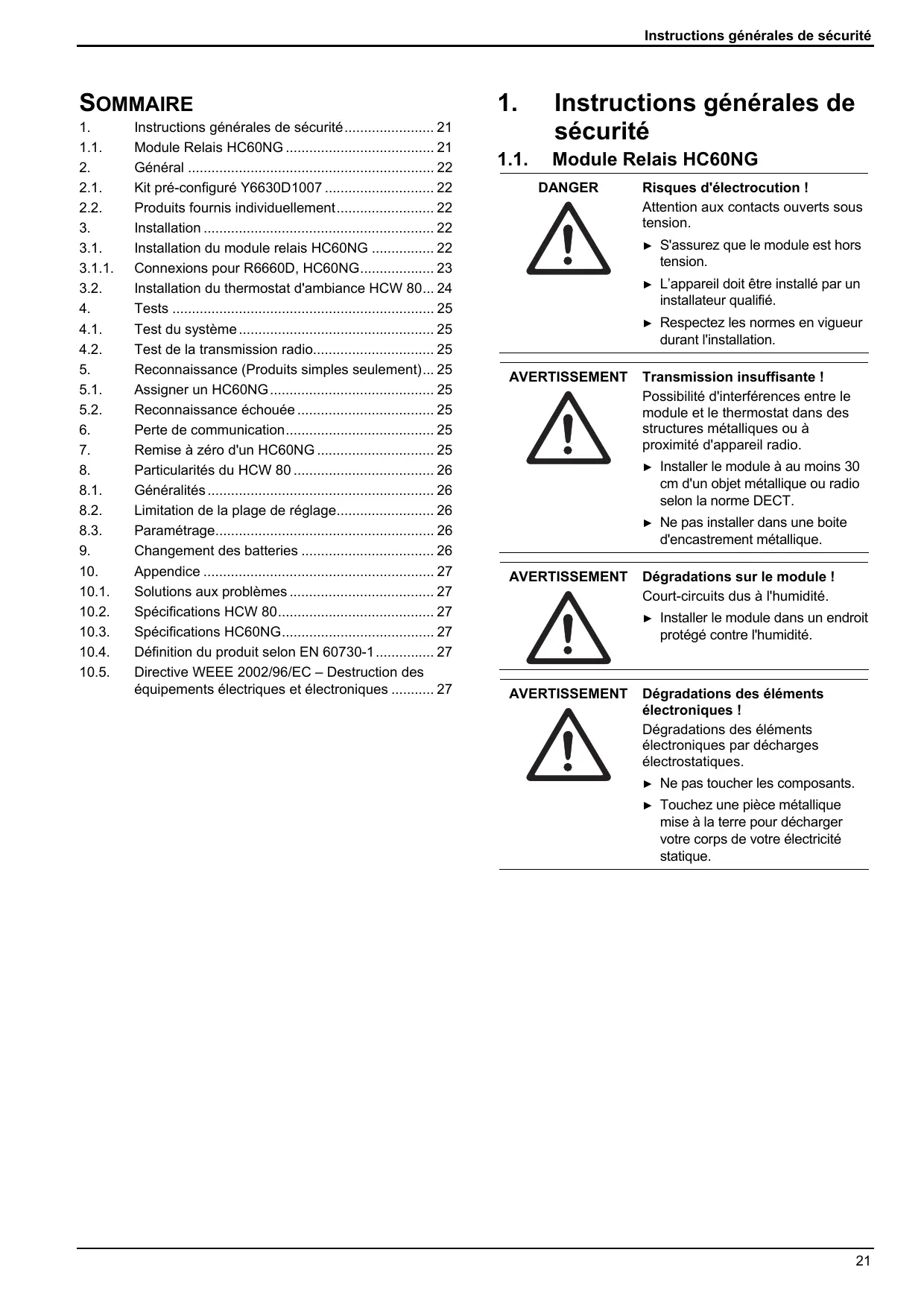

1. Instructions générales de sécurité 21 1.1. Module Relais HC60NG 21
2. Général 22 2.1. Kit pré-configuré Y6630D1007 22 2.2. Produits fournis individuellement 22
3. Installation 22 3.1. Installation du module relais HC60NG 22 3.1.1. Connexions pour R6660D, HC60NG 23 3.2. Installation du thermostat d'ambiance HCW 80... 24
4. Tests 25 4.1. Test du système 25 4.2. Test de la transmission radio 25
5. Reconnaissance (Produits simples seulement)... 25 5.1. Assigner un HC60NG 25 5.2. Reconnaissance échouée 25
6. Perte de communication 25
7. Remise à zéro d'un HC60NG 25
8. Particularités du HCW 80 26 8.1. Généralités 26 8.2. Limitation de la plage de réglage 26 8.3. Paramétrage 26
9. Changement des batteries 26
10. Appendice 27 10.1. Solutions aux problèmes 27 10.2. Spécifications HCW 80 27 10.3. Spécifications HC60NG 27 10.4. Définition du produit selon EN 60730-1 27 10.5. Directive WEEE 2002/96/EC - Destruction des équipements électriques et électroniques 27

Risques d'électrocution!

Attention aux contacts ouverts sous tension.

S'assurez que le module est hors tension. L'appareil doit être installé par un installateur qualifié. Respectez les normes en vigueur durant l'installation.

Transmission insuffisante!

Possibilité d'interférences entre le module et le thermostat dans des structures métalliques ou à proximité d'appareils radio.

Installer le module à au moins 30 cm d'un objet métallique ou radio selon la norme DECT. Ne pas installer dans une boîte d'encastrement métallique.

Dégradations sur le module!

Court-circuits dus à l'humidité. Installer le module dans un endroit protégé contre l'humidité.

Dégradations des éléments électroniques!

Dégradations des éléments électroniques par décharges électrostatiques.

Ne pas toucher les composants. Touchez une pièce métallique mise à la terre pour décharger votre corps de votre électricité statique.

2. Général

Le thermostat d'ambiance HCW 80, combiné avec le boîtier relais HC60NG, est utilisé pour le contrôle intelligent de la température d'ambiance. Il peut être utilisé pour contrôler des chaudières fuel ou gaz, des vannes à moteurs thermiques et autres systèmes de chauffage électrique. Aucun câblage électrique n'est nécessaire sur le thermostat HCW 80.

Grâce à la simplicité de son bouton de réglage, la température de consigne est facilement ajustable. Le HCW 80 et le HC60NG communiquent ensemble par radio-fréquences (RF) sur une fréquence de 868 MHz.

Le HCW 80 et le HC60NG sont livrés en un kit déjà pré-configuré, favorisant son installation simple et rapide.

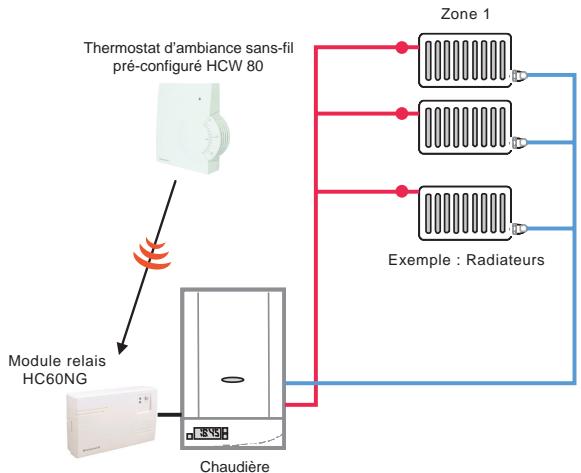

Fig. 1: Application

2.1. Kit pré-configuré Y6630D1007

1 HCW 80 (thermostat d'ambiance) - 1 HC60NG (R6660D1009, module relais) - 2 AA batteries, 1;5 V, type LR6

Le kit Y6630D1007 est livré pré-configuré. Le thermostat d'ambiance HCW 80 est déjà reconnu avec le module relais HC60NG. Aucune reconnaissance n'est nécessaire dans ce kit.

2.2. Produits fournis individuellement

Chaque produit peut être fourni individuellement. Dans ce cas, chaque élément doit être reconnu comme indiqué au chapitre 5 "Reconnaissance (produits simples seulement)". La Reconnaissance signifie que le HCW 80 et le HC60NG doivent être liens ensemble par RF pour la communication.

3.1. Installation du module relais HC60NG

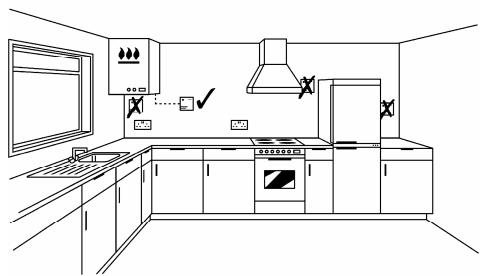

Fig. 2: Emplacement du HC60NG

Suivre les schémas d'installation pour installer et câbler électriquement le module relais HC60NG.

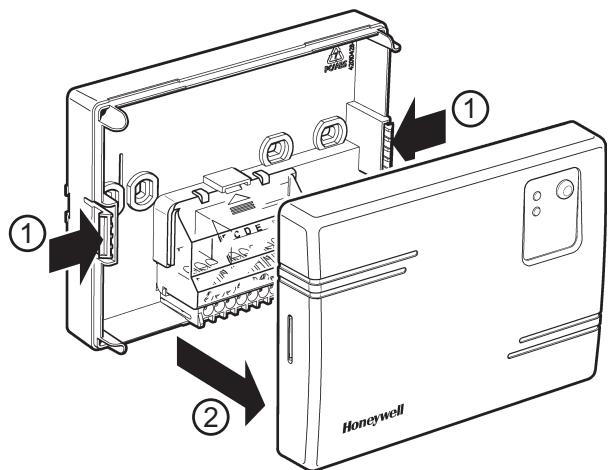

Fig. 3: Ouvrir le module

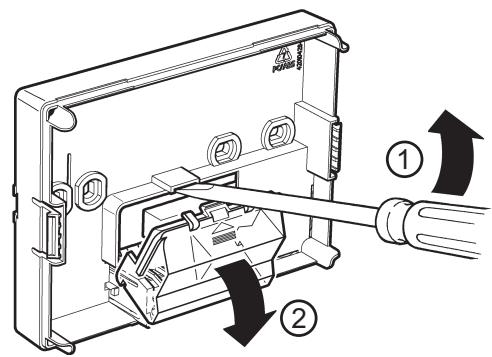

Fig. 4: Enlever le capuchon de protection des borniers

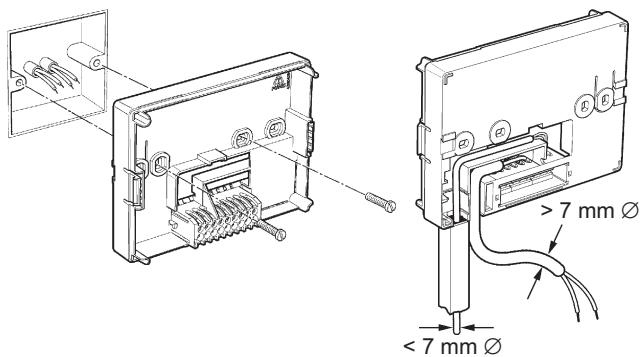

Fig. 5: Connecter le module relais à l'alimentation

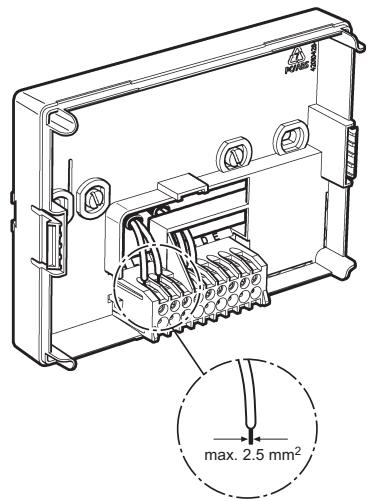

Fig. 6: Câbles bornes

3.1.1. Connexions pour HC60NG (R6660D1009)

ATTENTION

Câblage incorrect!

Respectez les normes de câblage en vigueur durant l'installation. Respectez les températures d'utilisation ambiantes (voir la notice du HC60NG).

La LED verte sur le récepteur indique la demande du thermostat, mais PAS que le chauffage sera en service, ceci dépend des paramètres du programmeur.

ATTENTION

Câblage incorrect!

Honeywell decline toute responsabilité en cas de pertes ou dommages découlant d'erreurs ou omissions quelconques pouvant être contenues par inadvertance dans ce schéma. Il s'agit d'une proposition de schéma, pas d'un schéma de câblage certifié.

Ce schéma doit être lu en conjunction avec les instructions du fabricant de tout chauffe-eau ou accumulateur éventuel.

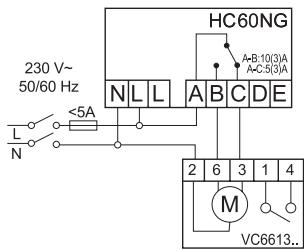

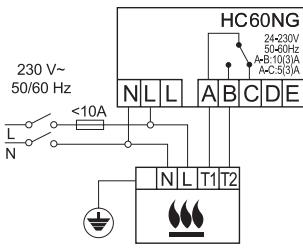

Fig. 7: Schémas de câblage électrique HC60NG

a. Brûleur : contrôle direct

c. Vanne de sécurité

e. Moteur thermique

g. Moteur électrique

b. Chaudière murale

d. Chauffage électrique

f. Vanne de zone

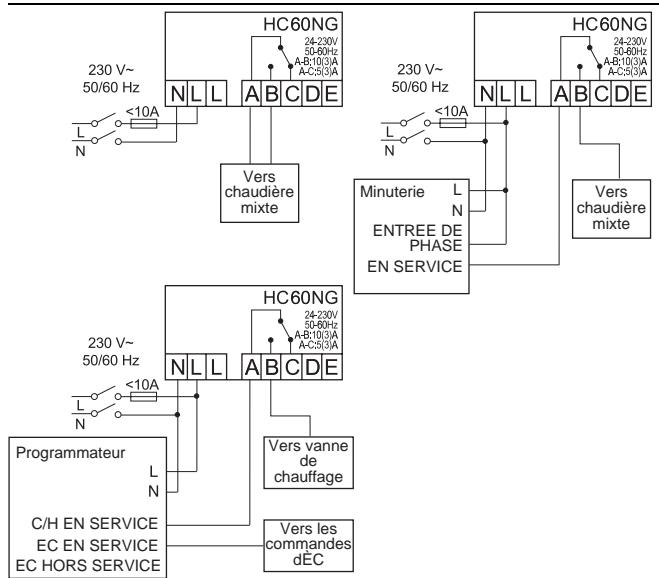

Fig. 8: Schémas de câblage électrique HC60NG

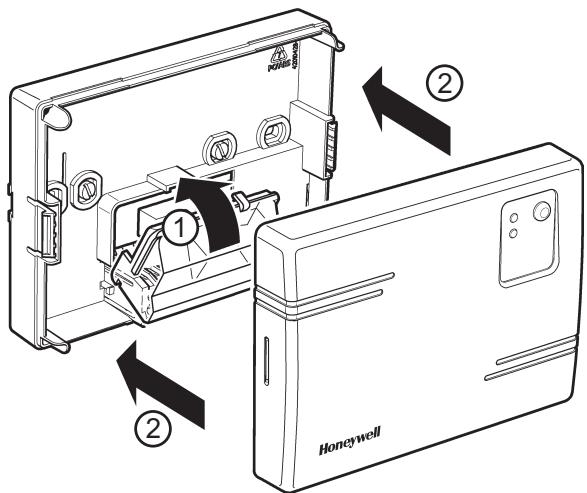

Fig. 9: Remettre le capuchon de protection et refermer le module relais

3.2. Installation du thermostat d'ambiance HCW 80

AVERTISSEMENT

Transmission insuffisante!

Possibilité d'interférences entre le module et le thermostat dans des structures métalliques ou à proximité d'appareils radio.

Assurez-vous d'une distance avec tous objets métalliques. Installer le thermostat à au moins 1 m d'un objet métallique ou radio selon la norme DECT. - Choisissez un autre emplacement si les interférences radio ne peuvent être supprimées.

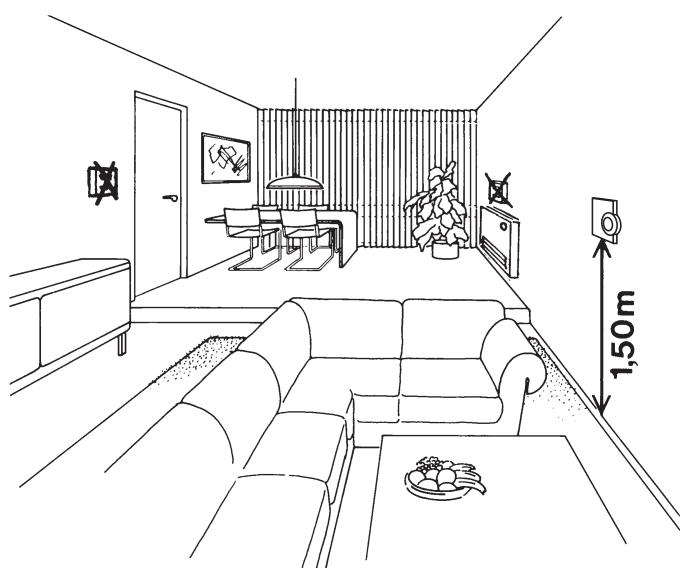

Fig. 10 : Emplacement du HCW 80

Placer le thermostat d'ambiance HCW 80. Enlever le capot du HCW 80 (voir Fig. 11).

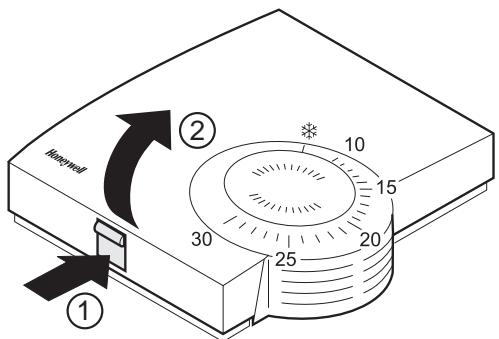

Fig. 11: Enlever le capot du HCW 80

Repérer les trous de perçage (voir Fig. 12).

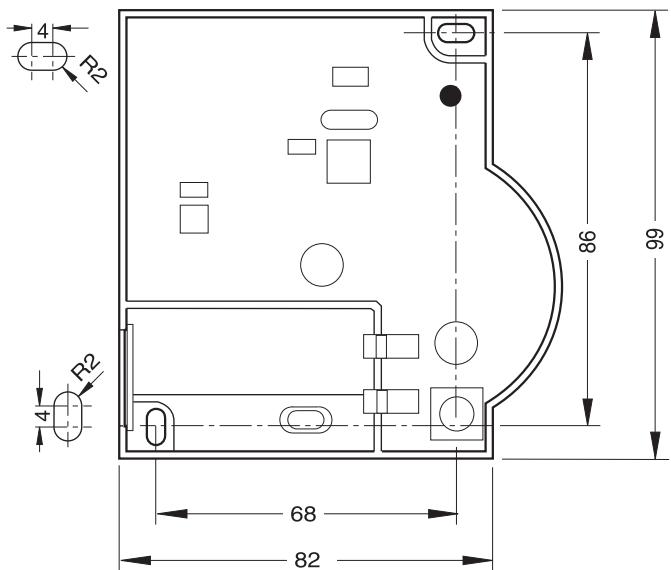

Fig. 12: Schéma de perçage (en mm)

Percer les trous. Viser le support du thermostat contre le mur. Insérer correctement les piles fournies (type AA) en respectant la polarité (voir Fig. 13).

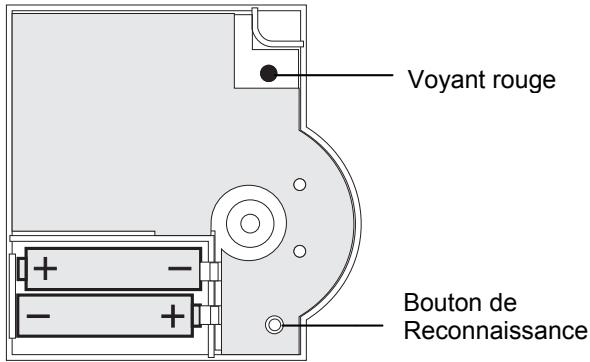

Fig. 13: Logement des piles, voyant et bouton

Les batteries doivent être remplacées lors que le voyant rouge du HCW 80 clignote (voir chapitre 9 "Changement des batteries").

Remplacer le capot sur le support en clipsant le haut puis en poussant vers le bas (voir Fig. 14).

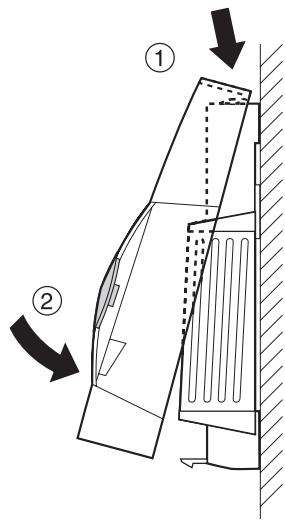

Fig. 14 : Fixation du capot

4.1. Test du système

Ajustez le point de consigne du thermostat d'ambiance HCW 80 à 30°C. Si la température d'ambiance est < 30^, le relais du module HC60NG s'enclenche. Descendez le point de consigne du thermostat d'ambiance HCW 80 à 5°C. Si la température d'ambiance est >5^, le relais du module HC60NG se déclenche.

4.2. Test de la transmission radio

Le thermostat d'ambiance HCW 80 peut envoyer un signal de test pour assigner un module relais HC60NG.

Maintenez appuyé le bouton de reconnaissance du HCW 80 au moins 15 sec jusqu'à ce que le voyant rouge s'éteigne.

Le HCW 80 est désormais en mode test et envoie un signal toutes les 5 sec.

Le voyant clignote rapidement à chaque signal test envoyé par le HCW 80.

La qualité de la transmission est indiquée par le clignotement du voyant rouge du HCW 80: 1 = insuffisant,5 = correct. Si la communication n'est pas établie, modifie l'emplacement du HCW 80.

Le mode test se termine automatiquement au bout de 5 min. Vous pouvez également stopper ce mode test en enlevant les piles, ou en pressant le bouton de reconnaissance.

5. Reconnaissance (produits simples seulement)

La reconnaissance est nécessaire lorsque le module relais HC60NG et le thermostat d'ambiance HCW 80 sont vendus séparément, comme par exemple pour le remplacement d'un des deux produits.

5.1. Assigner un HC60NG

Après avoir alimenté le module relais HC60NG, le voyant rouge commence à clignoter rapidement : 0,1 sec ON / 0,9 sec OFF.

Si ce n'est pas le cas, remettre à zéro le HC60NG comme indiqué au chapitre 7 "Remise à zéro d'un HC60NG".

• Maintenez appuyé le bouton de reconnaissance du HC60NG pendant 5 sec pour entrer dans le mode reconnaissance.

Levoyant rouge clignote alorsnormalement, c'est-à-dire 0,5secON/0,5secOFFvousconfirmantlemode reconnaissance.

• Pressez le bouton de reconnaissance du HCW 80 pour envoyer un signal test vers le HC60NG.

Le voyant rouge du HC60NG s'éteint, vous indiquant que la reconnaissance a été réussie.

Le mode test se termine automatiquement au bout de 5 min.

5.2. Reconnaissance échouée

Si la reconnaissance échoue :

Voir la section 5.1 "Assigner un HC60NG". Améliorer la transmission.

Améliorer la transmission

Installer le thermostat à au moins 1 m d'un objet métallique ou radio selon la norme DECT. Installer le module à au moins 30 cm d'un objet métallique ou radio selon la norme DECT. Modifier l'emplacement du HCW 80 si nécessaire.

6. Perte de communication

Lorsque la communication RF est perdue durant une période d'1h, le voyant rouge du module relais HC60NG s'allume nous indiquant donc qu'il n'a pas reçu de signal depuis 1 h.

Lorsque la communication RF est rétablie, le HC60NG retourne automatiquement en mode normal d'utilisation.

Voir le chapitre 10.1 "Solutions aux problèmes" pour trouver la cause et la solution adaptée.

7. Remise à zéro d'un HC60NG

Maintenez appuyé le bouton de reconnaissance du HC60NG au moins 15 sec.

La Remise à zéro aura été effectuée lorsque le voyant rouge clignote rapidement (1/9 ON/OFF).

Après une Remise à zéro, le HC60NG perd sa communication avec le HCW 80. Voir le chapitre 5 "Reconnaissance (Produits simples seulement)" pour les faire à nouveau reconnaître.

8.1. Généralités

La température de consigne peut être réglée très simplement grâce à son bouton de réglage. La plage de réglage de ce point est comprise entre 10°C et 30°C, incluant une température de protection anti-gel (5°C).

Le HCW 80 simule un thermostat mécanique grâce aux indications du voyant comme suit :

Le voyant rouge du HCW 80 sera allumé durant 4 sec si le différentiel entre la consigne et la température d'ambiance est >1^. Si le différentiel est <1^, le voyant rouge clignote durant 4 sec. Respectivement, le relais du HC60NG sera enclenché ou déclenché.

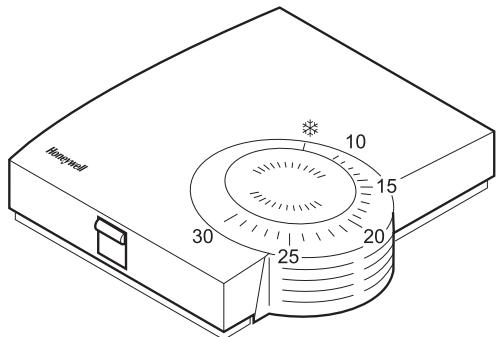

Fig. 15: HCW 80 : Réglage de la consigne en °C

Sélectionnez le point de consigne désiré en tournant le bouton (voir Fig. 15).

8.2. Limitation de la plage de réglage

Vous pouvez limiter la plage de réglage. Enlever le capot du HCW 80 (voir Fig. 11, Page 24).

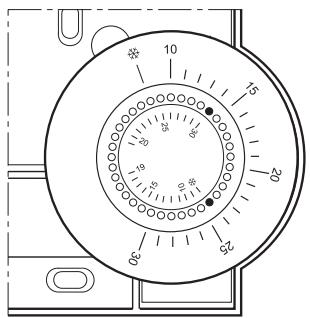

Fig. 16: Limitation de la plage de consigne

Placez les deux petites tiges dans les trous de la plage de réglage (voir Fig. 16). Se repérer par rapport à l'échelle interieure : Sur la Fig. 16, les tiges sont insérées de sorte que la plage de réglage soit limitée entre la température protection anti-gel (limite basse) et 30°C (limite haute). Tournez le bouton de réglage dans le sens horaire jusqu'au blocage. Vérifiez que le bouton de réglage soit dans la position indiquée Fig. 15. Si nécessaire, tournez-le pour afficher la position indiquée. Tournez le bouton de réglage jusqu'à la position 19. Replacez le capot sur le support en clipsant le haut puis en poussant vers le bas (voir Fig. 14, Page 24).

8.3. Paramétrage

Les paramètres suivants peuvent être modifiés pour le contrôle :

Paramètre	Réglage d'usine	Remarque
Temps mini d'enclenchement	1 minute	Temps d'enclenchement mini dans un cycle
Nombre de cycles	6 cycles par heures	Cycle d'impulsion de modulation par heures

9. Changement des batteries

Le changement des batteries est nécessaire si le voyant rouge du HCW 80 clignote et que le thermostat n'est pas en mode test.

Enlever le capot du HCW 80 (voir Fig. 11, Page 24). Enlevez les batteries.

Ce produit a été conçu pour le respect de notre environnement! Veuillez remettre les piles usées ou non utilisées dans un endroit prévu à cet effet.

Remplacez toujours les deux piles ensembles. Utilisez uniquement des piles 1,5V du type LR06, AA.

• Insérez les piles en respectant la polarité dans le compartiment prévu à cet effet (voir Fig. 13, Page 24). Remplacez le capot sur le support en clipsant le haut puis en poussant vers le bas (voir Fig. 14, Page 24).

10.1. Solutions aux problèmes

Problème	Cause	Solution
Reconnaisance échouée	Batteries mal insérées	• Insérez les batteries correctement
	Défaut de connexion radio	• Eliminez toutes sources d'interférences. • Modifiez l'emplacement. • Tentez une nouvelle reconnaissance.
HC60NG ne réagit pas aux modifications de point de consigne du HCW 80	HC60NG et HCW 80 non reconnus	• Remettre à zéro le HC60NG. • Suivre la procédure de reconnaissance comme indiquée au chapitre 5.
Après la reconnaissance, levoyant rouge est allumé et le voyant vert clignote toutes les 3 secondes	Reconnaisance incorrecte ou incomplète	• Tentez une nouvelle reconnaissance.
	Emplacement du HCW 80 incorrecte	• Tentez une nouvelle reconnaissance en ayant environ 1 m entre le HCW 80 et le HC60NG.
Levoyant rouge du HC60NG est allumé	Perte de communication	• Installez de nouveau le HCW 80 (voir chapitre 3.2).
	Signal RF bloqué
	Batteries du HCW 0 épuisées	• Replacez les batteries du HCW 80 (voir chapitre 9).
	HC60NG et HCW 80 non reconnus	• Suivre la procédure de reconnaissance comme indiquée au chapitre 5.

10.2. Spécifications HCW 80

Batteries	1,5 V, type LR06, AA
Fréquence	868,3 MHz (Emetteur)
Température d'utilisation	0 °C à 50 °C
Température de stockage	-20 °C à 70 °C
Humidité	5 % à 90 % d'humidité relative
Indice de Protection	IP30

10.3. Spécifications HC60NG

Electrique
Tension d'alimentation	230 Vac (+10 %, -15 %), 50 Hz
Contacts	Inverseur libre de potentiel SPDT
Plage de tension de sortie	24–230 Vac, 10A résistive, 3 A inductive, 0,6 p.f.
Câblage (récepteur seulement)	Depuis l'arrêté (encastré), sur la droite

RF
Fréquence	868,0–868,6 MHz
Distance com. RF	30 m dans une habitation résidentielle
Classe	2
Reconnaissance RF	Pré-configéré d'usine avec le HCW 80 (kit Y6630D1007 seulement)
Environnement
Température d'utilisation	0 à 40 °C (relais <8 A)0 à 30 °C (relais >8 A)
Température de stockage et de livraison	-20 à 55 °C
Humidité	Plage de température 0 à 90 % rh, non-condensée
Indice de protection	IP30
Normes	EN 60730-1 (1995), EN 55014-1 (1997), EN 55014-2 (1996), ETSI EN 300 220-3 (2000), ETSI EN 301 489-3 (2000)

10.4. Définition du produit selon en 60730-1

• Le but du produit et le contrôle de la température. Le produit est Classe 2.
• Système de commande électronique indépendant pouvant s'installer sur une installation fixe. Action du type 1,8 L'ensemble résiste à des températures de 75°C pour les composants et 125°C pour les borniers électriques. Test d'interférence émise EMC à 230 V~, 50 Hz maximum. Taux de pollution de 2.
• Tension évaluée de 4000 V (correspondant à une surtension de catégorie III) Le logiciel est de Classe A

10.5. Directive WEEE 2002/96/ec - destruction des équipements électriques et électroniques

Pour sa destruction, le produit doit être déposé dans un centre de recyclage. Ne pas le jeter avec des ordures ménagères domestiques. Ne pas brûler le produit.
