BEDIENUNGSANLEITUNG 3CFT-DEEP90 X FAGOR

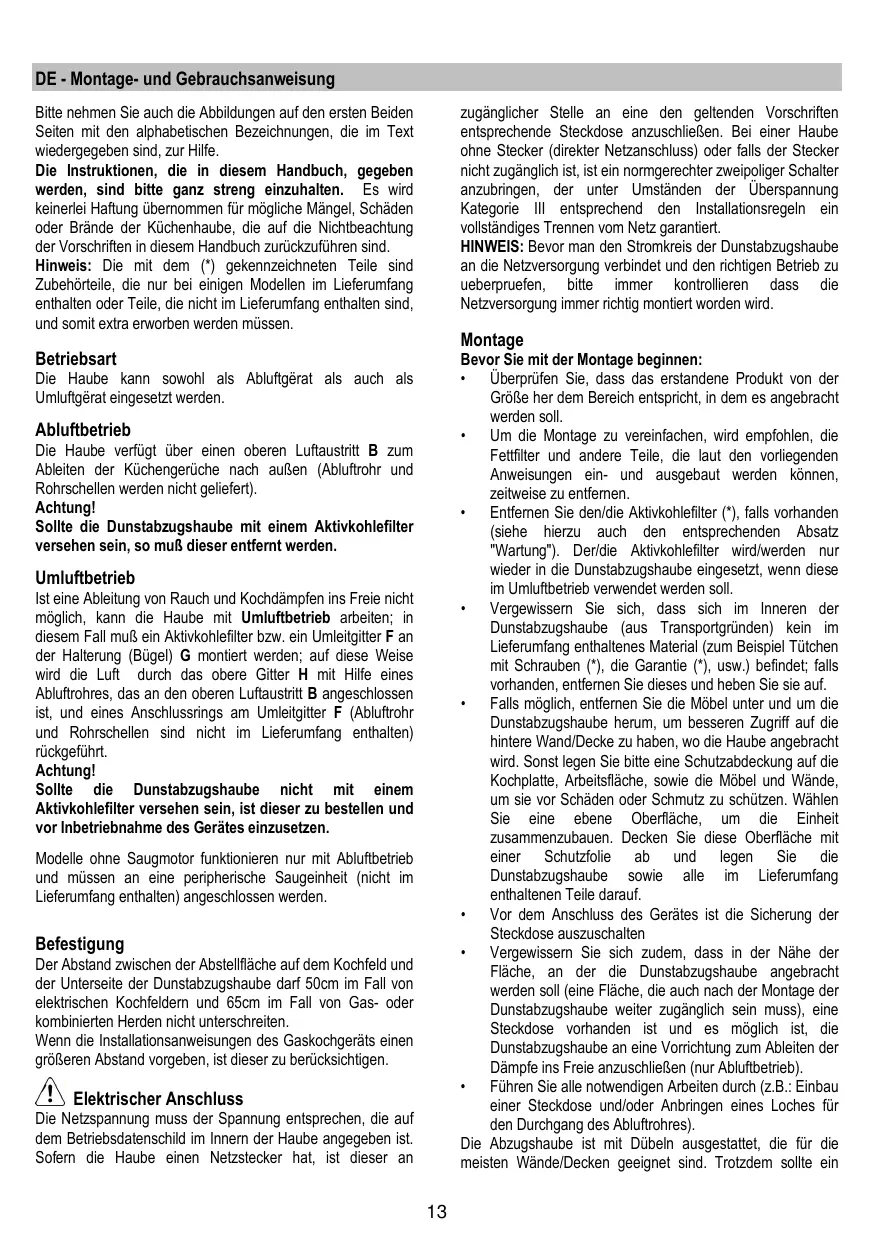

DE - Montage- und Gebrauchsanweisung Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden Seiten mit den alphabetischen Bezeichnungen, die im Text wiedergegeben sind, zur Hilfe. Die Instruktionen, die in diesem Handbuch, gegeben werden, sind bitte ganz streng einzuhalten. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Küchenhaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen. zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert. HINWEIS: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen, bitte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird. Betriebsart Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Größe her dem Bereich entspricht, in dem es angebracht werden soll.
• Um die Montage zu vereinfachen, wird empfohlen, die Fettfilter und andere Teile, die laut den vorliegenden Anweisungen ein- und ausgebaut werden können, zeitweise zu entfernen.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen mit Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden, entfernen Sie dieses und heben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die hintere Wand/Decke zu haben, wo die Haube angebracht wird. Sonst legen Sie bitte eine Schutzabdeckung auf die Kochplatte, Arbeitsfläche, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wählen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf.
• Vor dem Anschluss des Gerätes ist die Sicherung der Steckdose auszuschalten
• Vergewissern Sie sich zudem, dass in der Nähe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).
• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres). Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein Montage Die Haube kann sowohl als Abluftgërat als auch als Umluftgërat eingesetzt werden. Abluftbetrieb Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Küchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert). Achtung! Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muß dieser entfernt werden. Umluftbetrieb Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht möglich, kann die Haube mit Umluftbetrieb arbeiten; in diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an der Halterung (Bügel) G montiert werden; auf diese Weise wird die Luft durch das obere Gitter H mit Hilfe eines Abluftrohres, das an den oberen Luftaustritt B angeschlossen ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr und Rohrschellen sind nicht im Lieferumfang enthalten) rückgeführt. Achtung! Sollte die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen. Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine peripherische Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden. Befestigung Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. Elektrischer Anschluss Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an

qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen können. entsprechenden Sitz an der Haube einschieben. Das Kohlefiltergestell und den/die Fettfilter wieder einbauen und den ordnungsgemäßen Betrieb der Haube prüfen. Beschreibung der Dunstabzugshaube Installation des Modells für die Wand Bild 5

1. Mit einem Bleistift an der Wand eine Linie bis zur Decke

kennzeichnen, die mit der Mittellinie übereinstimmen muss und die Montage erleichtert.

2. Den Bohrplan an die Wand legen: die vertikale Mittellinie

des Bohrplans muss mit der an der Wand gekennzeichneten Linie übereinstimmen; ferner muss die untere Bohrplankante der unteren Kante der Haube entsprechen.

3. Den unteren Haltebügel so an das Bohrschema anlegen,

dass er sich mit dem vorgezeichneten Rechteck deckt, die beiden äußeren Bohrlöcher kennzeichnen und bohren. Hinweis: alle die auf der Radienschablonen geschriebenen Loecher immer erfuellen : die zwei obere sind dafuer nuetzlich um den Dunstabzugshaube zu haengen waehrend die untere Loecher (im allgemeinen eins im Zentrum oder mehrere auf der Seite) sind dafuer nuetzlich um eine endgueltige Befestigung und Sicherheit zu haben. Das Bohrschema entfernen und die Wanddübel einfügen und mit zwei 5x45mm-Schrauben den Haltebügel der Haube befestigen.

4. Den Kaminhaltebügel G an die Wand (nahe der Decke)

anlegen, den Kaminhaltebügel als Bohrschablone benutzen (Sofern vorhanden, muss das kleine Langloch auf der Halterung mit der vorher auf der Wand angezeichneten Linie übereinstimmen) und mit dem Bleistift zwei Löcher kennzeichnen, die Löcher bohren (Ø8 mm) und 2 Dübel einsetzen.

5. Den Kaminhaltebügel mit 2 Schrauben 5x45mm an der

6. Die Haube am unteren Bügel einhängen.

7. Die Distanz der Haube zur Wand regeln.

8. Die Haube horizontal ausrichten.

Dunstabzugshaube definitiv (UNBEDINGT NOTWENDIG) an der Wand fixieren.

10. Den Rohranschluss zum Ableiten des Rauchs am

Anschlussring an der Oberseite des Saugmotors vornehmen (Rohr und Rohrschellen werden nicht mitgeliefert, sondern müssen gekauft werden). Das andere Rohrende muss bei Abluftbetrieb an eine Vorrichtung angeschlossen werden, die den Rauch in Freie leitet. Soll die Haube mit Umluftbetrieb arbeiten, anschließend das Umlenkgitter F am Kaminhaltebügel G befestigen und das andere Rohrende mit dem auf das Umlenkgitter F gesetzten Anschlussring verbinden.

11. Den Elektroanschluss vornehmen.

12. Die Kamine anbringen und oben mit 2 Schrauben (12a)

an der Kaminhalterung „G“ (12b) fixieren.

13. Den unteren Kaminteil nach unten gleiten lassen, um die

Sauggruppe vollständig abzudecken und in den Bild 1

3. Griff zum Aushaken des Fettfilters

7. Luftaustritt (nur bei Umluftbetrieb)

Betrieb Im Falle einer sehr intensiven Küchendunstkonzentration die höchste Saugstärke einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Kontrolpaneel

Die Einstellung des Timers kann in Schritten von 1 Minute (auf- oder absteigend) vorgenommen werden. Die eingestellte Standardzeit beträgt 10 Minuten. Der einzustellende Wert kann zwischen 20 Minuten und 1 Minute liegen. Nach dem Betätigen der „TIMER“-Taste geht das System innerhalb von 5 Sekunden in den Einstellmodus über. Nun kann der Benutzer den gewünschten Zeitraum mittels der Tasten „-“ und „+“ einstellen. Sollte innerhalb von 5 Sekunden nach dem Auswählen der Timer-Funktion bzw. der Zeiteinstellung keine Einstellung vorgenommen werden, beginnt der Countdown. Der Countdown des Timers kann folgendermaßen aktiviert werden: - nach dem ersten Betätigen der TIMER-Taste (Standartwert der Zeit); - indem innerhalb von 5 Sekunden nach dem Einstellen der gewünschten Countdown-Zeit die TIMER-Taste betätigt wird. Sobald der Timer mit dem Countdown begonnen hat, kann dieser Vorgang durch das Betätigen der TIMER-Taste wieder aufgehoben werden.

Zeigt den Status der Dunstabzugshaube an.

4. „-“ Taste zur Geschwindigkeitsverringerung / Motor

Der OFF-Status wird erreicht, indem die Taste “-“ betätigt und somit die Geschwindigkeit verringert wird, bis schließlich der Motor ausgeht.

5. „-“ Taste der Geschwindigkeitssteigerung / Motor ON

Den ON-Status erreicht man durch das Betätigen der Taste „+“. Der Motor läuft auf der ersten Geschwindigkeitsstufe an. Bei jedem Betätigen der Taste „+“ geht der Motor zur nächsten Geschwindigkeitsstufe über. Es gibt folgende Geschwindigkeitsstufen: 1-2-3-4. Wenn sich der Motor auf der 4. Geschwindigkeitsstufe befindet und die Taste „+“ betätigt wird, ertönt ein akustisches Signal. Zum Schluss wird der Zähler des Fettfilters automatisch genullt. Kohlefilter-Anzeige Nach 160 Betriebsstunden des Motors wird auf dem Display der Schriftzug „Charcoal Filter“ angezeigt. Sollte diese Anzeige auf dem Display erscheinen, dann muss der Filter ausgewechselt werden. Um die Kohlefilter-Anzeige zurückzustellen, muss die Taste „+“ 5 Sekunden lang betätigt werden. Danach erlischt die Anzeige „Charcoal Filter“, ein akustischer Signalton weist darauf hin, dass der Vorgang abgeschlossen wurde und auf dem Display werden wieder die normalen Betriebsfunktionen angezeigt. Nun wird der Zähler des Kohlefilters automatisch genullt. Die höchste Geschwindigkeitsstufe des Motors ist die Stufe Nummer 4. Sie ist zeitgeschaltet. Die Standardeinstellung der Zeitschaltung beträgt 5’. Nach dem Ablaufen dieser Zeitspanne wird die Dunstabzugshaube auf der 2. Geschwindigkeitsstufe aktiviert. Um die Funktion vor dem Ablaufen dieses Zeitraums zu deaktivieren, muss die Taste „-“ betätigt werden. Aktivierung/Deaktivierung der Kohlefilter-Anzeige Zum Aktivieren und Deaktivieren des Kohlefilters müssen die Tasten „-“ und „+“ gleichzeitig 5 Sekunden lang betätigt werden. Die Aktivierung bzw. Deaktivierung des Kohlefilters muss bei stillstehendem Motor und ausgeschalteter Lampe erfolgen. Wenn der Kohlefilter ausgeschaltet ist, wird auch der Alarm des Filters deaktiviert. SONDERFUNKTIONEN „Clock“-Programmierung Das Einstellen der „Clock“ ist jederzeit möglich, es sei denn, es ist die Timer-Funktion aktiviert. Die Zeit kann im 12-Stunden-Format und zwar in einem Bereich, der zwischen 1:00 und 12:59 Uhr liegt, angezeigt werden. Zum Einstellen der Zeit muss zuerst die „Timer“-Taste 5 Sekunden lang betätigt und danach die Uhrzeit mittels der Tasten „+“ und „-“ reguliert werden. Die Zeit kann in Schritten von 1 Minute erhöht/verringert werden. Werden die Tasten „+“/„-“ hingegen eine 1 Sekunde lang betätigt, erfolgt die Erhöhung/Verringerung in Schritten von 5 Minuten. Hierbei wird die Zeit automatisch auf die nächstliegenden 5 Minuten erhöht. Die Einstell-Phase kann durch das Betätigen der „Timer“Taste beendet werden. Sollte eine Minute lang keine Taste betätigt werden, wird der eingestellte Wert vom System angenommen, welches 1 Minute zu dem entsprechenden Wert addiert und dann mit dem Zählen beginnt. Aktivierung/Deaktivierung des akustischen Signaltons Sämtliche akustischen Signaltöne können aktiviert bzw. deaktiviert werden, indem die „Light“-Taste 5 Sekunden lang betätigt wird. Wenn der akustische Signalton aktiviert ist, muss ein Ton ausgestoßen und auf dem Display das Symbol „Snd“ 2 Sekunden lang angezeigt werden. Ist der akustische Signalton hingegen deaktiviert, muss das Symbol „Snd“ 2 Minuten lang auf dem Display erscheinen und es darf kein Ton ausgestoßen werden. Temperatur-Alarm Die Dunstabzugshaube ist mit einem Temperatursensor ausgestattet, durch welchen die Geschwindigkeitsstufe 2 des Motors aktiviert wird, sobald die Temperatur im Display-Bereich über 70°C liegen sollte (die Daten werden vom System alle 250 ms überprüft). Wenn der Motor ausgeschaltet ist bzw. wenn er sich auf der 1. Geschwindigkeitsstufe befindet und der Alarm ausgelöst wird, geht der Motor auf die 2. Geschwindigkeitsstufe über und auf dem Display wird der Schriftzug „care“ angezeigt. Während der Alarmphase kann die Motorengeschwindigkeit lediglich erhöht (3. und

4. Geschwindigkeitsstufe) werden. Sobald die

Temperatur der Haube dann wieder unter der Alarmschwelle liegt, kehrt der Motor in die Situation zurück, die vor dem Auslösen des Alarms geherrscht hat. 3 Minuten nach dem Auslösen des Alarms wird die Temperatur des Displaybereichs vom System erneut überprüft: Liegt sie unter 70°C werden sämtliche Betriebsfunktionen auf ihre ursprünglichen Einstellungen zurückgesetzt. Fettfilter-Anzeige Nach 40 Betriebsstunden des Motors wird auf dem Display der Schriftzug „Grease Filter“ angezeigt. Sollte diese Anzeige auf dem Display erscheinen, dann muss der Filter gereinigt werden. Um die Fettfilter-Anzeige zurückzustellen, muss die Taste „+“ 5 Sekunde lang betätigt werden. Danach erlischt die Anzeige „Grease Filter“, ein akustischer Signalton weist darauf hin, dass der Vorgang abgeschlossen wurde und auf dem Display werden wieder die normalen Betriebsfunktionen angezeigt.

Wartung Ersetzten der Lämpchen Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Dunstabzugshaube unterbrochen werden. Bild 4 Das Gerat von Stromnetz abschalten. Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

1. Die Lampenabdeckung mit Hilfe eines kleinen

Schlitzschraubenziehers oder ähnlichem entfernen.

2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.

Lampenabdeckung wieder schließen (Schnappverschluss). Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet. Reinigung Die Dunstabzugshaube muss sowohl innen als auch aussen häufig gereinigt werden (etwa in den selben Intervalle, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktem Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN! Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. Warnung Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden. Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum Gebrauch durch eine für ihre Sicherheit verantwortliche Person. Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät spielen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 Fettfilter Bild 2 Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe (g), die es an der Haube befestigen, um 90° drehen. Aktivkohlefilter (nur bei der Umluftversion) Bild 3 Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den ollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten). Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach dieses bei 100° für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist. Montage Das Polster rund um den Fettfilter positionieren und dann mit den hierfür vorgesehenen Vorrichtungen befestigen. Den oberen Deckel anbringen und ihn dann mit der entsprechenden Feder befestigen. bar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt. In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich Zur Demontage muss in umgekehrter Folge vorgegangen werden.

sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Die Dunstabzugshaube nie benutzen oder sie ohne die nicht richtigen montierten Lampen lassen um einen Risiko von einem Stromschlag zu vermeiden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.
