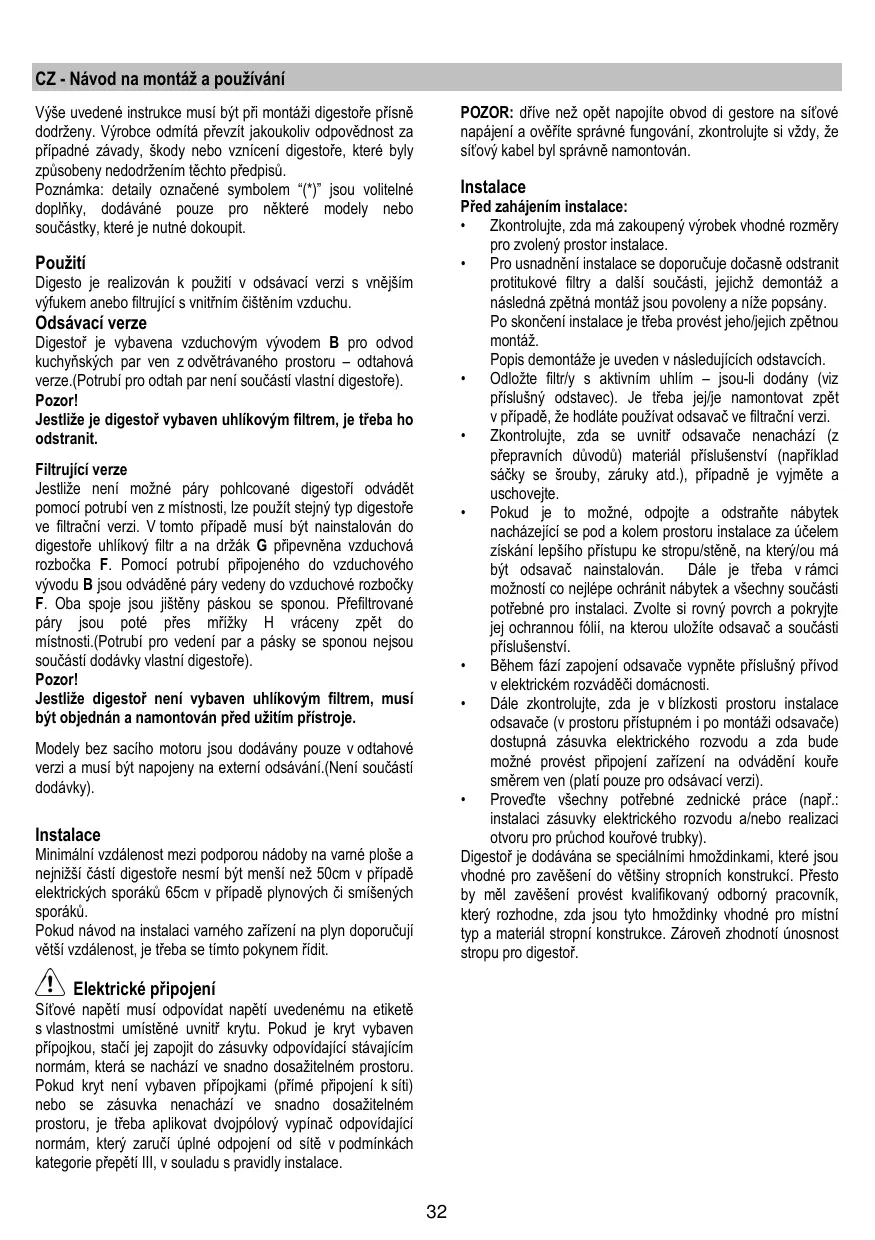

CZ - Návod na montáž a používání Výše uvedené instrukce musí být při montáži digestoře přísně dodrženy. Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit. POZOR: dříve než opět napojíte obvod di gestore na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován. Instalace Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.
• Pro usnadnění instalace se doporučuje dočasně odstranit protitukové filtry a další součásti, jejichž demontáž a následná zpětná montáž jsou povoleny a níže popsány. Po skončení instalace je třeba provést jeho/jejich zpětnou montáž. Popis demontáže je uveden v následujících odstavcích.
• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.
• Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství.
• Během fází zapojení odsavače vypněte příslušný přívod v elektrickém rozváděči domácnosti.
• Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odvádění kouře směrem ven (platí pouze pro odsávací verzi).

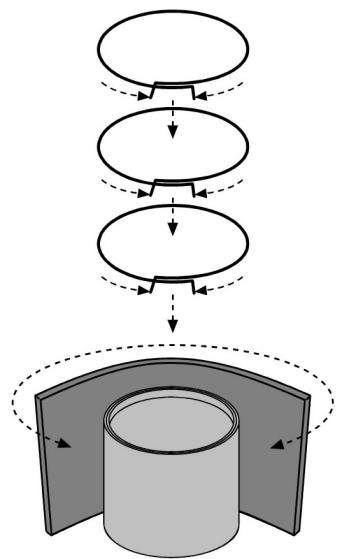

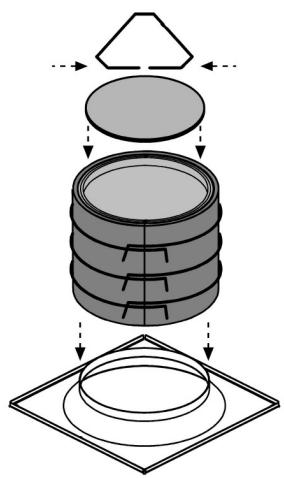

• Proveďte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky). Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř. Použití Digesto je realizován k použití v odsávací verzi s vnějším výfukem anebo filtrující s vnitřním čištěním vzduchu. Odsávací verze Digestoř je vybavena vzduchovým vývodem B pro odvod kuchyňských par ven z odvětrávaného prostoru – odtahová verze.(Potrubí pro odtah par není součástí vlastní digestoře). Pozor! Jestliže je digestoř vybaven uhlíkovým filtrem, je třeba ho odstranit. Filtrující verze Jestliže není možné páry pohlcované digestoří odvádět pomocí potrubí ven z místnosti, lze použít stejný typ digestoře ve filtrační verzi. V tomto případě musí být nainstalován do digestoře uhlíkový filtr a na držák G připevněna vzduchová rozbočka F. Pomocí potrubí připojeného do vzduchového vývodu B jsou odváděné páry vedeny do vzduchové rozbočky F. Oba spoje jsou jištěny páskou se sponou. Přefiltrované páry jsou poté přes mřížky H vráceny zpět do místnosti.(Potrubí pro vedení par a pásky se sponou nejsou součástí dodávky vlastní digestoře). Pozor! Jestliže digestoř není vybaven uhlíkovým filtrem, musí být objednán a namontován před užitím přístroje. Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání.(Není součástí dodávky). Instalace Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků. Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit. Elektrické připojení Síťové napětí musí odpovídat napětí uvedenému na etiketě s vlastnostmi umístěné uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru, je třeba aplikovat dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

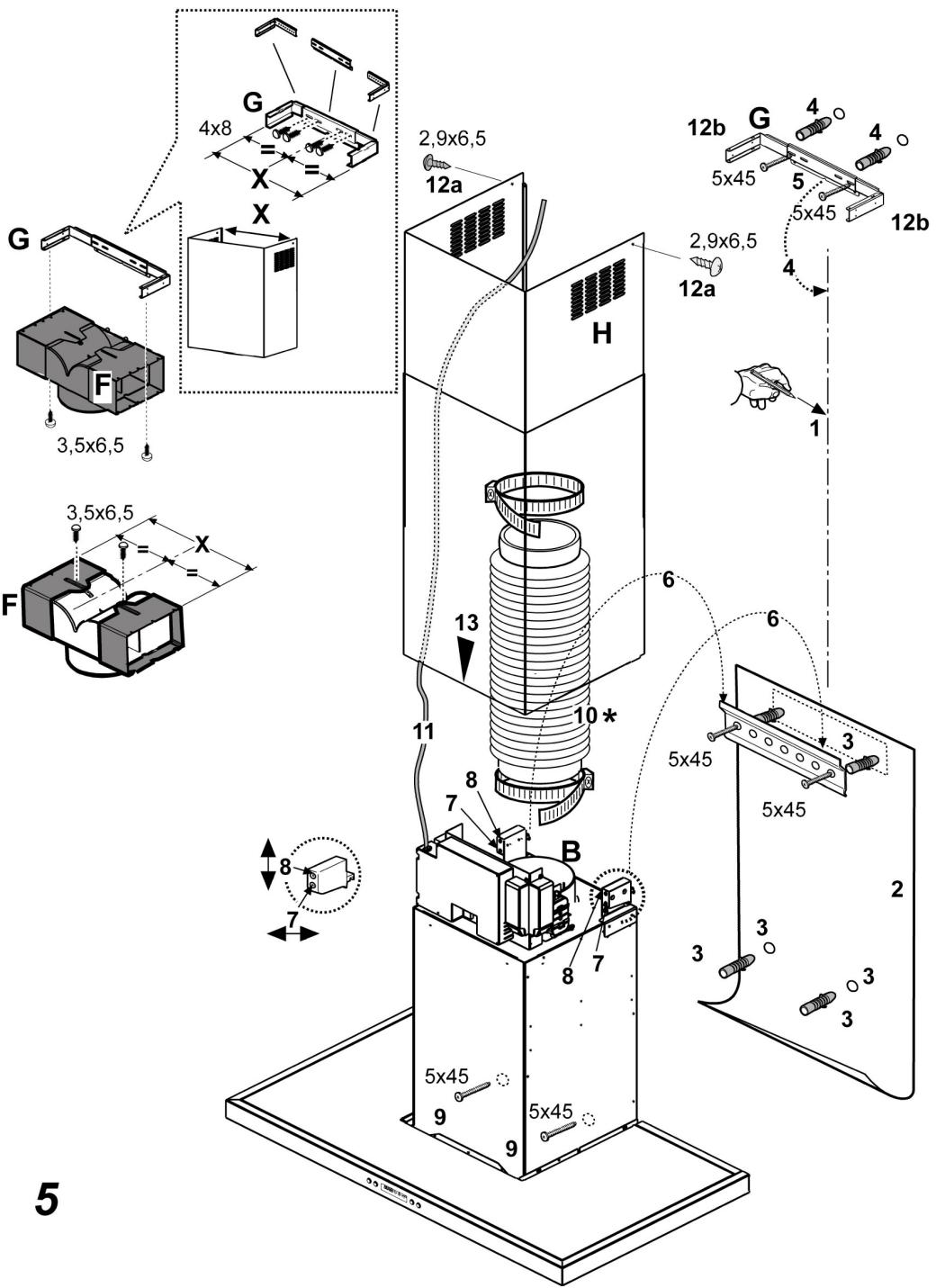

Instalace modelu určeného pro montáž na stěnu Obr. 5

1. Tužkou naznačte na stěně rovnou čáru odpovídající ose

odsavače až po strop, aby se usnadnily úkony instalace.

2. Aplikujte na stěnu vrtací šablonu: Svislá osa vytištěná na

vrtací šabloně se musí shodovat s osou naznačenou na stěně a kromě toho je třeba umístit spodní okraj vrtací šablony do polohy, ve které se má nacházet spodní okraj odsavače.

3. Opřete spodní nosnou konzolu o vrtací šablonu a slícujte

ji s čárkovaným obdélníkem; poté vyznačte dva vnější otvory a navrtejte je. Poznámka: Zrealizujte všechny otvory uvedené na šabloně: 2 horní slouží k uchycení odsavače, zatímco spodní otvory (obvykle 1 centrální nebo více bočních otvorů) slouží k definitivnímu a bezpečnému upevnění. Odložte vrtací šablonu, vložte do stěny kotvy a upevněte nosnou konzolu odsavače 2 šrouby 5x45mm.

4. Aplikujte nosnou konzolu komínů „G“ na stěnu přiléhající

ke stropu s použitím nosné konzoly komínů v souladu s vrtací šablonou (je-li na nosném prvku přítomen malý podélný otvor, musí se shodovat s předem naznačenou čárou na stěně) a vyznačte tužkou 2 otvory. Poté zrealizujte samotné otvory (Ø8mm) a vložte 2 kotvy.

5. Upevněte nosnou konzolu komínů ke stěně

prostřednictvím 2 šroubů 5x45mm.

6. Zavěste odsavač na spodní konzolu.

7. Seřiďte vzdálenost odsavače od stěny.

8. Seřiďte odsavač ve vodorovném směru.

9. Definitivně upevněte odsavač ke stěně (POVINNÝ

10. Proveďte zapojení kouřové trubky (trubka a pásky pro

upevnění nejsou součástí odsavače a je třeba je zakoupit zvlášť) ke kroužku umístěnému nad jednotkou motoru odsávání. Další konec trubky musí být připojen k zařízení pro evakuaci kouře směrem ven - v případě použití odsavače v odsávacím provedení. V případě, že si přejete použít odsavač ve filtračním provedení, upevněte k nosné konzole komínů G vychylovač F a připojte další konec trubky ke spojovacímu kroužku, umístěnému na vychylovači F.

11. Proveďte elektrické zapojení.

12. Umístěte komíny a upevněte je 3 šrouby (12a) na držák

13. Nechte sklouznout dolní část komínu až do úplného

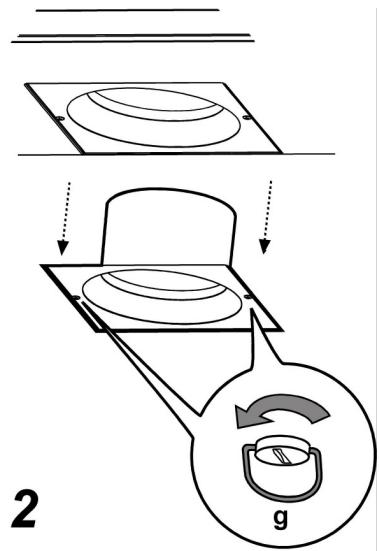

zakrytí odsávacího zařízení a vsuňte ho do příslušného uložení nad digestoří. Namontujte zpět rámec uhlíkového filtru a filtr/y proti mastnotám a zkontrolujte dokonalé fungování digestoře. Pohled na digestoř Obr. 1

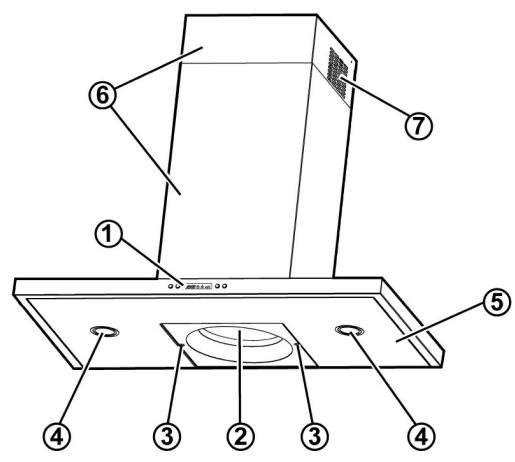

3. Západka tukového filtru

4. Halogenové osvětlení

5. Pracovní plocha digestoře pro usměrnění par

6. Teleskopický komínek

7. Výfuk (pouze u filtrační verze)

Provoz V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření. Ovládací panel

1. Tlačítko Timer (Časovač)

Nastavení časovače může být provedeno zvyšováním nebo snižováním jeho přednastavené hodnoty (10 minut) o 1 minutu. Hodnota časovače může být nastavena v rozsahu od 1 minuty do 20 minut. Po stisknutí tlačítka „TIMER“ přejde systém do 5 sekund do režimu nastavování a uživatel bude moci nastavit dobu odpočítávání časovače tlačítky „-“ a „+“. V případě, že nebude provedeno žádné nastavení v průběhu následujících 5 sekund od volby funkce Timer nebo od nastavení doby, dojde k zahájení odpočítávání. Odpočítávání hodnoty časovače může být aktivováno stisknutím následujícím způsobem: - Po prvním stisknutí tlačítka TIMER (přednastavená hodnota doby); - stisknutím tlačítka TIMER do 5 sekund od nastavení požadované doby odpočítávání. Po zahájení odpočítávání časovače může být časovač zrušen stisknutím tlačítka TIMER.

2. Tlačítko Osvětlení

Tlačítko ZAPNUTÍ/VYPNUTÍ osvětlení.

Zobrazuje stav odsavače.

4. „-“ Tlačítko Snížení rychlosti / VYPNUTÍ motoru

Podmínky VYPNUTÍ se dosahuje stisknutím tlačítka „-“ snížením rychlosti až po vypnutí stroje.

5. „+“ Tlačítko Zvýšení rychlosti / ZAPNUTÍ motoru

Podmínky ZAPNUTÍ se dosahuje stisknutím tlačítka „+“, motor se aktivuje 1. rychlostí. Posloupnost rychlostí je 1-2-3-4, každému stisknutí tlačítka „+“ tedy odpovídá přechod motoru na následující rychlost. Jestliže se motor již nachází na 4. rychlosti a bude stisknuto tlačítko „+“, bude vydáno pípnutí.

Vyloučený uhlíkový filtr: alarm filtru je zrušen.

4. rychlost motoru odpovídá rychlosti intenzivní činnosti a

její trvání je časově vymezeno. Standardní časové vymezení je 5’, po jejichž uplynutí přejde odsavač na 2. rychlost. Zrušení funkce před uplynutím uvedené doby se provádí jednoduše stisknutím tlačítka „-“. Aktivace/Zrušení akustické signalizace Zvukové signály mohou být aktivovány nebo zrušeny stisknutím tlačítka „Light“ na dobu 5 sekund. Když je aktivován akustický signál, musí být vydán tón a na displeji se musí na 2 sekundy zobrazit „Snd“. Když je zvukový signál zrušen, symbol „Snd“ musí být zobrazen na displeji na 2 sekundy, aniž by došlo k vydání akustického signálu.

Nastavení hodin Hodiny mohou být nastaveny kdykoli, s výjimkou aktivace funkce časovače. Hodiny mohou být zobrazeny ve 12-hodinovém formátu se zobrazovanou dobou od 1:00 do 12:59. Nastavení hodin může být změněno stisknutím tlačítka „Timer“ na dobu 5 sekund, prostřednictvím tlačítek „+“ a Uživatel může zvýšit/snížit hodiny s krokem 1 minuty, ale když je stisknutí tlačítek „+“/„-“ 1 sekunda, zvýšení/snížení bude prováděnou s krokem 5 minut. Během uvedeného úkonu kontrola zaokrouhlí na nejbližších 5 minut. Uživatel může ukončit fázi přednastavení hodin stisknutím tlačítka „Timer“. Po 1 minutě bez stisknutí libovolného tlačítka kontrola přijme nastavenou hodnotu, přidá k ní 1 minutu a začne počítat. Alarm Teploty Odsavač je vybaven snímačem teploty, který aktivuje motor 2. rychlostí v případě, že teplota v prostoru displeje přesáhne 70°C (systém kontroluje údaj odečítaný ze snímače každých 250 ms). Když je motor VYPNUTÝ nebo pracuje 1. rychlostí a dojde k zásahu alarmu, motor přejde na 2. rychlost a na displeji se zobrazí signalizace „care“. Během podmínky alarmu může uživatel pouze zvýšit rychlost motoru (3. a 4. rychlost). Když se teplota odsavače vrátí pod mezní hodnotu alarmu, motor se vrátí do stavu, v němž se nacházel před vznikem alarmu. Po uplynutí 3 minut od zásahu alarmu systém znovu zkontrolujte teplotu v prostoru displeje: když je nižší než 70°C, dojde k obnovení podmínek činnosti, které předcházely zásahu. Údržba Signalizace Tukového filtru Po uplynutí 40 hodin činnosti motoru se na displeji zobrazí „Grease Filter“. Po zobrazení takovéto signalizace na displeji bude potřebné umýt nainstalovaný filtr. Vynulováni signalizace tukového filtru může uživatel provést stisknutím tlačítka „+“ na dobu 5 sekund: po uvedeném úkonu signalizace „Grease Filter“ zmizí, pípnutí oznámí uskutečnění uvedeného úkonu a na displeji se zobrazí běžné funkce činnosti. Po uskutečnění uvedeného úkonu dojde k vynulování počitadla hodin tukového filtru. Před zahájením prací při údržbě digestoře přerušte dodávku elektrického proudu. Čištění Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky. NEPOUŽÍVEJTE ALKOHOL! Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití. Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění. Signalizace Uhlíkového filtru Po uplynutí 160 hodin činnosti motoru se na displeji zobrazí „Carcoal Filter“. Po zobrazení takovéto signalizace na displeji bude potřebné vyměnit nainstalovaný filtr. Vynulování signalizace uhlíkového filtru může uživatel provést stisknutím tlačítka „-“ na dobu 5 sekund: po uvedeném úkonu signalizace „Charcoal Filter“ zmizí, pípnutí oznámí uskutečnění uvedeného úkonu a na displeji se zobrazí běžné funkce činnosti. Po uskutečnění uvedeného úkonu dojde k vynulování počitadla hodin uhlíkového filtru. Tukový filtr Obr. 2 Tukový filtr se musí 1 x do mìsíce vyèistit (vyprat),(anebo jestliže systém vyznaèování saturace filtrù – pokud je souèástí vybavení vlastnìného modelu – vyznaèuje tuto potøebu). Je možné jej èistit ruènì jemným mycím prostøedkem nebo v kuchyòské myèce pøi nejnižší teplotì a kratším programu. Pro demontáž filtru pootočte fixační šroubek rámu o 90° (g). Aktivace/Zrušení Signalizace uhlíkového filtru Aktivace a zrušení uhlíkového filtru se dá nastavit současným stisknutím tlačítek „-“ a „+“ na dobu 5 sekund. Zařazení uhlíkového filtru do činnosti nebo jeho vyloučení z činnosti může být zvoleno s VYPNUTÝM motorem a žárovkami.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv. Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě. Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení. Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů. Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu). Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů. Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje. Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu. Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít. Filtr s aktivním uhlíkem (jen u filtrační verze) Obr. 3 Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Filtr s uhlíkem může být umýván jednou za dva měsíce (anebo v okamžiku, kdy tuto potřebu vyznačuje systém saturace filtrů – pokud je součástí vybavení Vašeho modelu) teplou vodou anebo v myčce nádobí parcující za tempe ratury 65°C (v případě mytí v myčce nádobí nechte projít kompletní cyklus mytí a nenechávejte uvnitř nádobí). Vyjměte přebytečnou vodu, aniž byste poškodiili filtr, potom ho položte na 10 minut trouby vyhřáte na 100°C, aby se zcela osušil. Vyměňujte podložku jednou za 3 roky a kdykoliv se látka zdá být poškozená. Montáž Umístěte kolem protitukového filtru filtrační látku a upevněte ji prostřednictvím příslušných úchytů. Aplikujte horní uzávěr a upevněte jej upínacím jazýčkem. Při demontáži postupujte v opačném pořadí. Výměna žárovek Obr. 4 Odpojte přístroj z elektrické sítě. Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.

1. Vyjměte ochranu jemným vypáčením pomocí malého

šroubováku či podobného nástroje.

2. Vyměňte poškozenou žárovku.

Používejte pouze halogenová svítidla o výkonu 12V 20W max - G4 a dávejte pozor, abyste se jich nedotýkali rukama.

3. Uzavřete opět stropní lampu (je upevněna na západku)

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do uložení. na výrobku nebo na dokumentech přiložených Symbol k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. Výměna žárovek Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace. Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky. Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost. Děti musí být pod dohledem, aby si s přístrojem nehrály. Nikdy nepoužívejte kryt bez správně namontované mříže! Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech. Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.
