BRUGSANVISNING HR2810T MAKITA

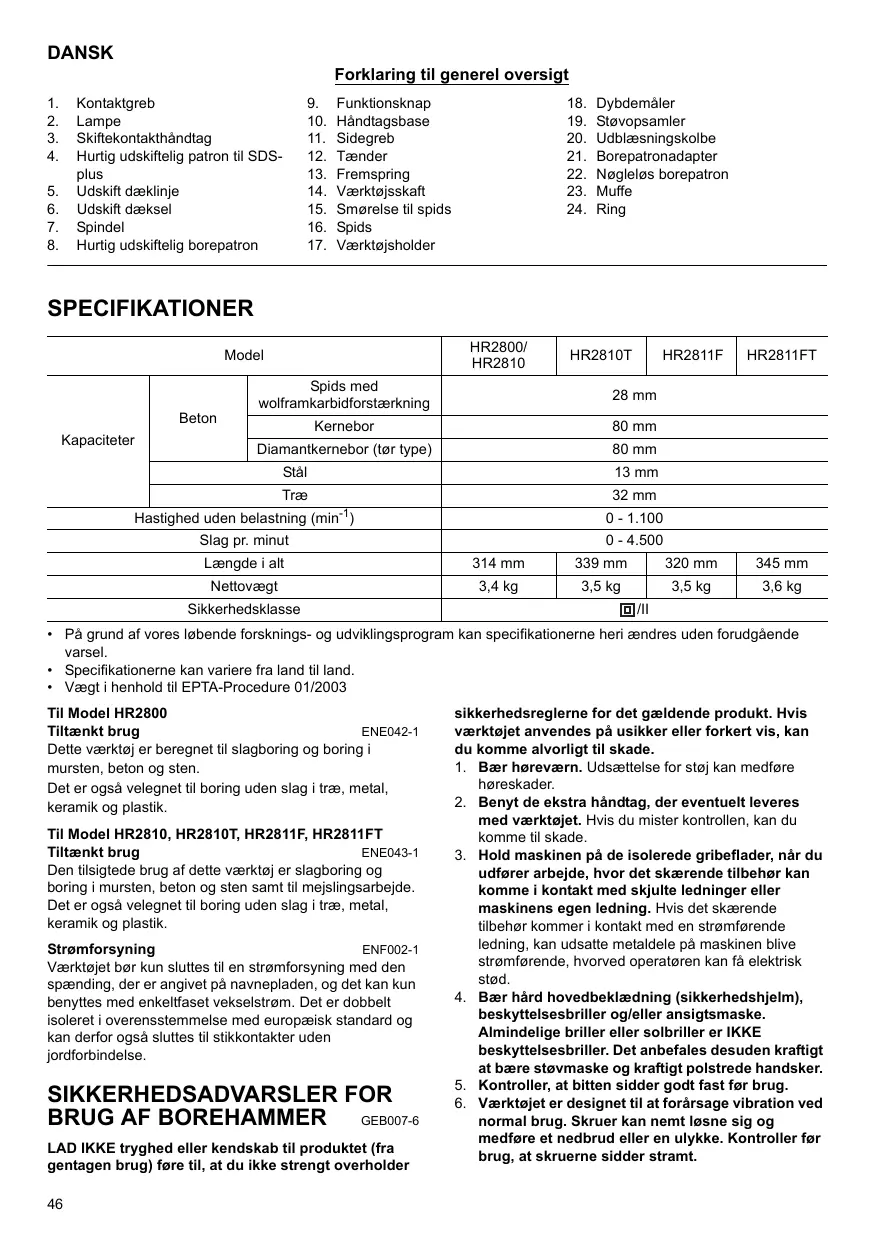

Forklaring til generel oversigt

1. Kontaktgreb

2. Funktionsknap

3. Dybdemäler

4. Lampe

5. Handtagsbase

6. Stovopsamler

7. Skiftekontakhandtag

8. Sidegreb

9. Udblaesningskolbe

10. Hurtig udskiftelig patron til SDSplus

11. Taender

12. Borepatronadapter

13. Udskift daeklinje

14. Fremspring

15. Noglelos borepatron

16. Udskift daeksel

17. Værktøjsskaft

18. Muffe

19. Spindel

20. Smorelse til spids

21. Ring

22. Hurtig uskifeltig borepatron

23. Spids

24. Værktogsholder

SPECIFICATIONER

Model			HR2800/ HR2810	HR2810T	HR2811F	HR2811FT
Kapaciteter	Beton	Spids med wolframkarbidforstærkning	28 mm
		Kernebor	80 mm
		Diamantkernebor (tør type)	80 mm
	Stål		13 mm
	Træ		32 mm
Hastighed Eden belastning (min-1)			0 - 1.100
Slag pr. minut			0 - 4.500
Længde i alt			314 mm	339 mm	320 mm	345 mm
Nettovægt			3,4 kg	3,5 kg	3,5 kg	3,6 kg
Sikkerhedsklasse			回/II

• På grund af vores lübende forsknings- og udviklingsprogram kan specifikationerne heri ændres utden forudgående varsel.
• Specificationerne kan variere fra land til land.
  Vægt i henhold til EPTA-Procedure 01/2003

Til Model HR2800

Tiltaenkbtbrug

ENE042-1

Dette værktj er beregnet til slagboring og boring i mursten, beton og sten.

Det er også velegnet til boring uten slag i træ, metal, keramik og plastik.

Til Model HR2810, HR2810T, HR2811F, HR2811FT

Tiltaenkbtbrug

ENE043-1

Den tilsigtebe drug af ditte værktj er slagboring og.
boring i mursten, beton og sten somt til mejslingsarbeje.
Det er ogsa velegnet til boring utden slag i træ, metal,
keramik og plastik.

Stromforsyning

ENF002-1

Værktojet bør kun sluttes til en stromforsyning med den spænding, der er angivet på navnepladen, og det kan kun benyttes med enkeltfaset vekselstrøm. Det er dobbelt isoleret i overensstemmelse med europæisk standard og kan derfor også sluttes til stikkontakter utden jord forbindelse.

SIKKERHEDSADVVARSLER FOR BRUG AF BOREHAMMER

GEB007-6

LAD IKKE tryghed ell er kendskap til produktet (fragentagen brug) fore til, at du ikke strengt overholder

sikkerhedsreglere for det gaelende produkt. Hvis varktojet anvendes pa usikker eller forkert vis, kan du comme alvorigt til skade.

1. Bør horeværn. Udsættelse for støj kan medføre horeskader.
2. Benyt de ekstra handtag, der eventuelt leveres med værktøjet. Hvis du mister kontrollen, kan dukommen til skade.
3. Hold maskinen pa de isolerede gribeflader, nár du udfører arbejde, hvor det skareende tilbehör kankommen i Kontakt med skjulte ledninger erll maskinens egen ledning. Hvis det skareende tilbehörkommen ikontakt med en strømforende ledning,kan udsatte metaldele pa maskinen blive strømforende, hvorved operatoren kan fælektrisk stød.
4. Bær hærd hovebdbeklaedning (sikkerhedshjelm), beskyttelsesbriller og/eller ansigtsmaske. Alminderlige briller ell solbriller er IKKE beskyttelsesbriller. Det anbefales desuden kraftigt at bære støvmaske og kraftigt polstrede handsker.
5. Kontroller, at bitten sidder godt fast for brug.

6. Værktøjet er designet til at forårsage vibration ved normal brug. Skruer kan nemt løsne sig og medføre et nedbrud eller en ulykke. Kontroller før brug, at skruerne sidder stramt.

7. Under kolde forhold, ellr nar varktojet ici har vaeret anvendt i laengere tid, skal du lade varktojet varme op et stykke tid ved at lade det kore i tomgang.Derved losnes smoremidlet.Uden korrekt opvarming kan betjening af hammeren vaere vanskelig.

8. Sorg altid for at have et solidt fodfeste. Sorg for, at der icke er nogen under dig, nár du benyttter varktojet pa hojtliggende steder.
9. Hold godt fast i værktoget med begge hender.
10. Hold handerne på afstand af bevægelige dele.
11. Gå ikke fra værktøjt, mens det kører. Lad kun værktøjt køre, mens du holder det i hænderne.
12. Retlke værktoget mod personer i nærheden, mens det korer. Bitten kan flyve ud og forårsage alvorlig persorskade.
13. Berør ikke bitten eller dele iærheden af;bitten umiddelbart after brugen. De kanvide meget varme og kan forårsage forbrændinger af huden.
14. Nogue materialer indeholder kemikalier, som kan vare giftige. Sørg for, at forhindre indanding af støv ogkontakt med huden. Følg materialeleverandørens sikkerhedsdata.

GEM DISSE INSTRUKTIONER.

ADVARSEL:

FEJLAGTIGT BRUG eller manglende overholdelse af de silkerhedresregler, der gives i/DDenne brugervejledning, kan forarsage alvorlig personskade.

FUNKTIONSBESKRIVELSE

FORSIGHTIG:

• Sørg altid for, at værktøjet er slukket, og at stikket er taget ud af stikkontakten, før De justerer værktøjet eller kontrollerer dets Funktion.

Betjening af kontakt (Fig. 1)

FORSIGTIG:

• Før værktøjt til Sluttes, skal De altid kontrollere, at kontaktgrebet reagerer korrekt og vender tilbage til "OFF"-stillingen, nr De slipper det.

For at starte værktøjet skal De blot trykke på kontaktgrebet. Vaerkæjets hastighed forøges ved at trykkeHardere på kontaktgrebet. Slipkontaktgrebet for at stoppe.

Taending af lamperne

Til modeller HR2811F, HR2811FT (Fig. 2)

FORSIGTIG:

• Se/DDke direkte ind i lyset ellrylskilden. Traek i kontaktgrebet for at tende lampen. Slip kontaktgrebet for at slukke den.

BEMAERK:

• Benyt en tör klud til at törre snavs af lampens linse. Pas pågressive at ridse lampens linse, da det kan mindske lysstyrken.

Betjening af skiftekontakten (Fig. 3)

Vaerktojet har en skiftekontakt til at aendre rotationsretningen. Tryk skiftekontakten mod A-siden for rotation mod uret eller mod B-siden for rotation mod uret.

FORSIGHTIG:

• Kontroller altid rotationsretningen før anvendelsen.
• Betjen ikke skiftekontakten, für værktøjet er halt stoppet. Hvis rotationsretningenændres,'nar værktøjet ikke er halt stoppet, kan det beskadige værktøjet.
• Når du betjener værktøjet, mens det roterer mod urets retning, kan kontaktgrebet kun trykkes halv ind, og værktøjet kører på halv hastighed.

Udskiftning af den hurtig udskiftelige patron til SDS-plus

Til model HR2810T, HR2811FT

Den hurtigt udskifeltige patron til SDS-Plus kan let udskiftes med den hurtigt udskifeltige borepatron.

Fjern den hurtig udskiftelige patron til SDS-plus (Fig. 4)

FORSIGTIG:

• Før De fjerner den hurtig udskifftelige patron til SDS-plus, skal spiden altid fjernes.

Grib udskiftningsdækslet for den hurtig udskiftelige patron till SDS-plus, og drej det i pilens retining indtil linjen pa dækslet flytes fra -symbolet til -symbolet. Traek kraftigt i pilens retining.

Montering af den hurtig udskifeltige borepatron (Fig. 5)

Kontroller at linjen pa den hurtig udskifelige borepatron viser -symbolet. Grib udskiftningsdakslet for den hurtig udskifelige borepatron, og sæt linjen til -symbolet.

Placer den hurtig udskifelige borepatron på værktøjets spindel.

Grib udskiftningsdaekslet for den hurtig udskiftelige borepatron, og drej udskiftningsdaekslets linje til symbolet, indtil et klik tydeligt kan hores.

Valg af Funktionstilstand

Til Model HR2800 (Fig. 6)

Værktøjet har en knap til skift af Funktionstilstand. Brug knappen til at vælgde den af de tilstande, der passer til Deres arbeje.

For kun at vælge rotation drejes knappen, sā pilen pa værktøjet peger mod ð-symbolet pa værktøjet.

For at vælge rotation med slag drejes knappen, SSE pilen pa værktøjt peger mod SY-symbolet pa værktøjt.

FORSIGTIG:

• Indstil altid knappen helt hen til symbolet for den ønskede tilstand. Hvis vaerktojet betjenes med knappen placeret mitt mellem tilstandssymbolerne, kan vaerktojet blive beskadiget.
• Betjen/DD:Knappen, fcr Vaektjet er helt stoppet.

Til modeller HR2810, HR2810T, HR2811F, HR2811FT Rotation med slag (Fig. 7)

Ved boring i beton, murvark osv. skal faktionsknappen drejes til -symbolet. Brug en bit med wolframkarbidforstaerkninq.

Kun rotation (Fig. 8)

Ved boring i træ, metal eller plastikmaterialer skal laseknappen trykkes ned og Funktionskappen drejes til -symbolet. Brug en sneglebsbit eller en traibit.

Kun slag (Fig. 9)

Ved mejslings-, afbanknings- aller nederivningsbetjeninger skal funktionsknappen drejes til -symbolet. Brug en spidshammer, koldmejsel, afbankingsmejsel osv.

FORSIGTIG:

• Drej seks fungtionsknappen, mens værktoget kører under belastning. Dette vil beskadige værktoget.
• For at undgå hurtigt slid på mekanismen til Funktionsskift skal De sikre Dem, at faktionsknappen altid er sikker placereti en af faktionspositionerne.

Skridkoblingen

Skridkoblingen vil udloses, narr et vist momentniveau nas. Motoren vil koble fra drivakslen. Nar dette sker, holder spiden op med at dreje rundt.

FORSIGTIG:

• Sà snart skridkoblingen udloses, skal vaerktojet slukkes med det samme. Dette vil hjælpé med til at forhindre, at vaerktojet nedslides for tildigt.
• Spidser sāsom hulssave, n derner, ell er let sidder fast i hullet, er体系建设蒂 ditte værktj. Dette er fordi at de vil fā skridkoblingen til at udloses for tit.

MONTERING

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket og taget ud af stikkontakten, før De udfærer nogen form for arbejde på værktøjet.

• Anvend altid sidehandtaget af hensyn til betjeningssikkerheden.

Indsæt sidehandtaget, sä tænderne på handtaget passer ind mellem fremspringene på værktjscylinderen. Stram derefter grebet ved at dreje til ønskede position med uret. Det kan svinges 360^ , sä det kan fastgøres i en hvilken som helst position.

Smorelse til spids

Denne smoring af patronen sikrer en jævn betjening og længere holdbarhed.

Montering ell er afmontering af spidsen (Fig. 11)

Rengør værktjsskaftet, og smør fertstof på det, før spiden monteres. (Fig. 12)

Sæt spidsen i værktøjet. Drej spidsen, og tryk den ind, indtil den gär i indgreb.

Efter montering skal De alto sikre Dem, at spidsen sidder godt fast, ved at forsoge at travakke den ud.

For atage spidsen ud skal patrondaekslet trækkes helt ned, hvorefter spidsen fjernes. (Fig. 13)

Vinkel på bit (under mejsling, afbankning aller nedrivning)

Til modeller HR2810, HR2810T, HR2811F, HR2811FT (Fig. 14)

Bitten kan fastgøres i den ønskede vindel. For at øandre vinklen pa bitten skal Funktionsknappen drejes til O-symbloet. Drej spiden til den ønskede vindel.

Rotér funktkonsnappen til -symbolet. Sorg derefter for, at spidsen holds sikkert pA plads, ved at dreje den en smule. (Fig. 15)

Dybdemäler (Fig. 16)

Dybdemalen kan bruges til at bore huller, som har samme dybde. Løsn sidehändtaget, og isæt dybdemalen i hullet i sidehändtaget. Juster dybdemalen, SSE den har den ønskede dybde, og stram sidehändtaget til.

BEMAERK:

• Dybdemaleren kan/DDke bruges i den position, hvor dybdemaleren rammer gearhuset.

Brug stovopsamleren til at undgå, at støv falder ned over værktog og på Dem selv, nr der bores over hovedet.

• Anvend altid sidehandtaget (ekstra handtag), og hold godt fast i værktjet i bade sidehandtaget og kontakthandtaget under betjening.

Betjening ved slagboring (Fig. 18)

Indstil faktionsknappen til 8-symbolet. Placer spidsen pa det sted, hvor hullet skal bores, og træk i kontaktgrebet.

Brug违法犯罪.
Brug ook mag på vaerktojet. Et let tryk giver det bedste resultat. Hold vaerktojet på positionen, og undgå, at det glider��k fra hullej.

Anvend ikke mere tryk, Near hullet bliver tilstoppet med spaner eller partikler. Lad i stedet værktøjket i tomgang, og tag spidsen delvist ud af hullet. Near De gentager dette fremgangsmåde flere gange, tømmes hullet, og De kan fortætte med at bore.

FORSIGTIG:

Værktøjet og spidsen udsættes for en voldsom og pludselig kraft på det tidspunkt, hvor spidsen bryder igennem, nrh hullet tilstoppers med spaner og partikler, erller nrar værktøjet rammer armeringsjern i beton. Anvend altid sidehandtaget (ekstra handtag), og hold godt fast i værktøjet i bade sidehandtaget og kontakthandtaget under betjening. Hvis De ikke gør dette, kan De miste kontrølen med maskinen, hvillet kan forårsage alvorlig persokade.

BEMAERK:

Excentricitet i spidsrotationen kan forekomme, nar værktøj betjenes ut den belastning. Værktøj centrerer sig selv under betjening. Dette indvirker违法犯罪en under boring.

Udblænsningskolbe (fås som tilbehør) (Fig. 19)

Nár hullet er boret, kan De bruge udblaensningskolben til at fjerne stov fra hullet.

Mejsling/afbanking/nedrivning

Kun til modeller HR2810, HR2810T, HR2811F, HR2811FT (Fig. 20)

Indstil Funktionskappen til -symbolet.

Hold godt fast i værktøjet med begge hænder. Taend for værktøjet, og tryk let pa værktøjet, SSE det ikkekommen ud af kontrol. Effektiviteten foriges ikke ved at trykke meget hardt pa værktøjet.

Boring i trae ellerm metal (Fig. 21 - 24)

Til Model HR2800, HR28010, HR2810F

Brug borepatronsættet, som fās som ekstraudstyr. Se "Montering og afmontering af bitten" på forrige parte, Near den kal monteres. Indstil faktionsknappen säledes, at pilen peger på 8-symbolet.

Til model HR2810T, HR2811FT

Anvend den hurtig udskifeltige borepatron som standardudstr. Se "Udskiftning af den hurtig udskifeltige patron til SDS-plus" på forrige parte, ned den skal monteres. Hold i ringen, og drej muffen mod uret for at abne patronkæberne. Sæt spidsen i patronen, til den/DDke kankommen længere ind. Hold godt fast i ringen, og drej muffen med uret for at stramme patronen. Hold fast i ringen, og drej muffen mod uret for at tage spidsen ud. Indstil Funktionskappen til 8-symbolet. De kan bore med en diameter på op til 13mm i metal og op til 32mm i træ.

FORSIGTIG:

• Brug aldrig "rotation med slag", nár den hurtig udskifelige borepatron er monteret på værktøjet. Dette kan skade den hurtig udskifelige borepatron. Derudover vil borepatronen blve frigjort, nár værktøjet skiftes.
  Boringen gär ikke hurtigere, hvis De trykker hardt på værktøjet. Det ekstra tryk vil blot beskapidige spiden, säværktøjets ydelse forringes, og dets levetid forkrites.
  Værktoget og spiden er underpavirkning af stærke vridningskræfter pdetidspunkt, hvor spiden bryder igennem.Hold godt fast i værktoget,og vaer opmaerkso, nar spiden begynder at bryde igennem arbejdsemnet.
• Hvis spidsen sidder fast, kan den tages ud ved blot at indstille skiftekontakten til baglæns rotation for at bakke den ud. Vær imidlertid opmærksom på, at værktøjet kan bakke ud pludseligt, hvis De/DD herder godt fast i det.
• Fastgør altid små arbejdsemmer i en skruestik eller lignende udstyr til fastgørelse.

Boring med diamantkernebor

Nár der bores med diamantkernebor, skal De altid sætte skiftehandtaget i -positionen for at benyte indstillingen "kun rotation".

FORSIGHTIG:

• Hvis der bores med diamantkerneber i indstillingen "rotation med slag", kan diamantborespidsen blive beskadiget.

VEDLIGEHOLDELS

FORSIGTIG:

• Sørg altid for, at værktøj er slukket, og at stikket er taget ud, for De forsøger at udføre inspektion eller vedligeholdelse.

For at holde produitikert SIKKERT og PALIDELIGT skal reparationer, kontrol og udskiftning af kulbørste, somt al,anden vedligeholdelse erler justering udfores af autoriserede Makita-servicecentre, der altid benyttter Makita-reservedele.

TILBEHØR

FORSIGTIG:

• Dette tilbehör erller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehör erller ekstraudstyr kan forårsage persönskade. Brug kun tilbehör erller ekstraudstyr til det formal, det er beregnet til.

Henvend Dem til Deres lokale Makita-servicecenter, hvis De har挂钩 for hjaelp ell yderligere oplyssniger vedrerende tilbehoret.

SDS-Plus karbidforstærkede spidser
Spidshammer
- Kernerbor
Koldmejsel
Diamantkernebor
- Afbankningsmejsel
- Kanalmejsel
Borepatronsæt
Borepatron S13
- Patronadapter
Patronnøgle S13
Smorelse til spids
- Sidegreb
- Dybdemäler
Udblaesningskolbe
- Stovopsamler
- Sugesæt til støv, ekstraudstyr
- Sikkerhedsbriller
- Plastikbaeretaske
- Nogleås borepatron

Til Model HR2800

ENG102-3

Stoj

Det typiske A-vægtede lydtryksniveauau bestem i

overensstemmelse med EN60745:

Lydtryks niveau (L_pA) : 89 dB (A)

Lydkraftniveau (L_WA) .. 100dB A

Usikkerhed (K): 3 dB (A)

Bae horevaern.

Vibration

ENG217-2

Den samlede vibrationsværdi (treaksiel vektorsum)

bestemt i overensstemmelse med EN60745:

Arbejdstilstand: hammerboring i beton

Vibrationsemission (a_h,HD) .. 20,0~m / s^2

Usikkerhed (K): 1,5 m/s²

ENG302-2

Arbejdstilstand: boring i metal

Vibrationsemission (a_h,D) : 2,5m / s^2 ellr minred

Usikkerhed (K): 1,5 m/s²

Til Model HR2810, HR2810T

ENG102-3

Stoj

Det typiske A-vægtede lydtryksniveauau bestem i

overensstemmelse med EN60745:

Lydtryksniveau (L_pA) : 89 dB (A)

Lydkraftniveau (L_WA) : 100 dB (A)

Usikkerhed (K): 3 dB (A)

Bae horevaern.

Vibration

ENG215-2

Den samlede vibrationsværdi (treaksiel vektorsum)

bestemt i overensstemmelse med EN60745:

Arbejdstilstand: mejslefunktion

Vibrationsemission (a_h,CHeq) : 15,5 m/s2

Usikkerhed (K): 1,5 m/s²

ENG303-2

Arbejdstilstand: hammerboring i beton

Vibrationsemission (a_h,HD) .. 20,0m / s^2

Usikkerhed (K): 1,5 m/s²

ENG302-2

Arbejdstilstand: boring i metal

Vibrationsemission (a_h,D) : 2,5m / s^2 ellr minred

Usikkerhed (K): 1,5 m/s²

Til Model HR2811F, HR2811FT

ENG102-3

Stoj

Det typiske A-vægtede lydtryksniveauau bestem i

overensstemmelse med EN60745:

Lydtryksniveau (L_pA) : 90 dB (A)

Lydkraftniveau (L_WA) : 101 dB (A)

Usikkerhed (K): 3 dB (A)

Bae horevaern.

Vibration

ENG215-2

Den samlede vibrationsværdi (treaksiel vektorsum)

bestemt i overensstemmelse med EN60745:

Arbejdstilstand: mejslefunktion

Vibrationsemission (a_h,CHeq) : 11,5 m/s2

Usikkerhed (K): 1,5 m/s²

ENG303-2

Arbejdstilstand: hammerboring i beton

Vibrationsemission (a_h,HD) : 15,0 m/s2

Usikkerhed (K): 1,5 m/s²

ENG301-1

Arbejdstilstand: boring i metal

Vibrationsemission (a_h,D) : 2,5 m/s²

Usikkerhed (K): 1,5 m/s²

er en Produktionsserie og

Overholder følgende europæiske direktiver:

98/37/EC indtil den 28. december 2009 og derefter

2006/42/EC fra den 29. december 2009

Og er produceret i overensstemmelse med falgende

standarder aller standardiserede dokumente: EN60745

Den tekniske dokumentation findes hos vores

Autoriserede repraesentant i Europa:

Makita International Europe Ltd.,
