BRUGSANVISNING SL473 Schumacher

Oplad boosteren umiddelbart efter køb, efter hver brug og hver 30. dag, eller når opladningsniveauet falder til under 85 %, for at holde det interne batteri fuldt opladet og forlænge batteriets levetid.

1. FORSIGTIG – SIKKERHEDSANVISNINGER

		Læs brugervejledningen før brug. Opbevar disse anvisninger med henblik på fremtidig brug. I denne vejledning beskrives det, hvordan apparatet anvendes sikkert og effektivt. Læs og følg denne vejledning og sikkerhedsanvisningerne nøje. Hvis det ikke gøres, kan det føre til alvorlig personskade eller død.
		Læs, forstå, og følg alle anvisninger til batteriet, køretøjet og eventuelt anvendt udstyr. Gennemgå forsigtigheds- og advarselsmærkningen på batteriet og motoren.
		Må ikke udsættes for regn, sne, fugt eller støv.
		ADVARSEL: Eksplosive gasser. Undgå flammer og gnister. Sørg for tilstrækkelig ventilation under opladning/brug.
		Risiko for elektrisk stød.
		Risiko for brand.
		Risiko for farlige materialer.
		Bær beskyttelsestøj; komplet øjen- og kropsbeskyttelse, herunder sikkerhedsbriller.

1.1 Skal opbevares utilgængeligt for børn.

1.2 Apparatet må ikke benyttes af personer (herunder børn) med reducerede fysiske, sanse-mæssige eller mentale færdigheder eller ved manglende erfaring og viden, medmindre det foregår under opsyn eller efter anvisning.

1.3 Sørg for, at børn ikke leger med apparatet.

1.4 Må ikke anvendes til ikke-genopladelige batterier.

1.5 Skal bruges i et tørt, godt udluftet område væk fra væsker.

1.6 Brug udelukkende ekstraudstyr, der er anbefalet af producenten.

1.7 Brug ikke apparatet med beskadigede indgangs- eller udgangskabler.

1.8 Åbn og adskil ikke apparatet. Bring det til en kvalificeret servicetekniker, när service eller reparation er nødvendig.

1.9 Brug ikke apparatet, hvis det er blevet ramt af et hårdt stød, er blevet tabt eller på anden måde er beskadiget.

1.10 Berør ikke apparatet med fingre eller hænder.

1.11 Apparatet må aldrig placeres oven på batteriet, mens det er i brug.

1.12 Forsøg aldrig at starte et beskadiget batteri.

1.13 Start aldrig et frosset batteri. Sørg for, apparatets interne batteri aldrig fryser.

1.14 Slut aldrig apparatet til et batteri eller en startanordning, der er kortsluttet.

1.15 Brug ikke boosteren til at give starchjælp til et køretøj, mens de interne batterier er ved at blive opladet.

1.16 Skal holdes væk fra smykker. Fjern personlige metalgenstande såsom ringe, armbånd, halskæder og ure, når du arbejder med et blybatteri. Et blybatteri kan generere en

kortslutningsstrøm, der er høj nok til at svejse en ring eller lignende fast til metal, hvilket medfører en alvorlig forbrænding.

1.17 Skal holdes væk fra værktøj. Vær ekstra forsigtig for ikke at tabe et metalværktøj på batteriet. Det kan forårsage gnister eller kortslutning af batteriet eller andre elektriske dele og kan forårsage en eksplosion.
1.18 Sørg for, at klemmer aldrig berører hinanden eller kommer i kontakt med det samme stykke metal.
1.19 Overvej at få nogen i nærheden til at hjælpe dig, når du arbejder i nærheden af et blybatteri.
1.20 Hvis batterisyre kommer i kontakt med hud eller beklædning, skal området øjeblikkeligt skylles med vand i mindst 30 minutter. Hvis du får syre i øjnene, skal du øjeblikkeligt skylle med rindende vand i mindst 10 minutter og straks søge læge.
1.21 Hvis batterisyre indtages ved et uheld, må der ikke fremprovokeres opkast. Søg øjeblikkeligt læge.
1.22 Du kan se batteriets spænding i håndbogen til køretøjet og sikre, at apparatets udgangsspænding er korrekt.
1.23 Placer udgangskablerne for at reducere enhver risiko for beskadigelse af motorhjelmen, døre og bevægelige eller varme motordele. Hvis det er nødvendigt at lukke motorhjelmen under starchjælpsprocessen, skal du sikre, at motorhjelmen ikke berører metaldelen af batteriklemmerne eller skærer ind i kablets isolering.
1.24 Den batteriterminal, der ikke er sluttet til stellet, skal forbindes først. Den anden forbindelse skal sluttes til stellet væk fra batteriet og brændstofrøret.
1.25 Se anvisningerne for rengøring og brugervedligeholdelse.
1.26 Rengøring og vedligeholdelse udført af brugeren må ikke udføres af børn, som ikke er under opsyn.
1.27 Apparatet må udelukkende blive forsynet med ekstra lav sikkerhedsspænding svarende til mærkningen på apparatet.
1.28 Dette produkt indeholder et litium-ion-batteri. I tilfælde af brand skal du kontakte nødberedskabet for at få hjælp. Du kan bruge en dertil beregnet ildslukker til at slukke ilden. Brug vand som en sidste udvej. Forsøg aldrig at samle et varmt rygende eller brændende produkt op eller flytte det, da det kan forårsage personskade.

2. GENERELLE OPLYSNINGER

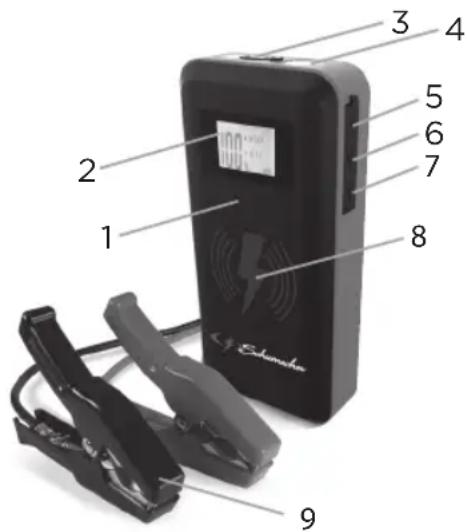

2.1 Beskrivelse

1. Display-knap
2. LCD-display
3. Udgangsbøsning til smartkabel
4. LED-lampe
5. USB-C indgangsstik til genopladning
6. USB-udgangsstik 5 V - 2,4 A
7. USB-udgangsstik 5 V - 3 A
8. Plade til trådløs opladning
9. Smartkabel med batteriklemmer

Ikke vist:

Type C / USB-kabel & rejsetaske

1 2 3 4 5 6 7 8 9 Sable

3. DET INTERNE BATTERI

Sådan kontrolleres batteriniveauet på det interne batteri:

Tryk på displayknappen. LCD-displayet viser batteriniveauet i procent (%). Et fuldt opladet internt batteri vil vise 100 %. Oplad det interne batteri, hvis displayet viser, at det er under 85 %.

3.2 Opladning af det interne batteri

Oplad enheden så hurtigt som muligt efter brug. Lad aldrig batteriet blive helt afladet. Brug en 2 A USB-oplader (medfølger ikke), eller en 2 A USB-ladeport til hurtigt at genoplade boosteren.

Brug af en oplader med mindre end 2 A vil forlænge opladningstiden.

1. Slutopladningskablets USB-C-endetilindgangsporten. Sætderefter opladningskablets USB-ende i USB-stikket på en oplader.
2. Slut din oplader til en strømførende AC- eller DC-udgang.
3. LCD-displeyet tænder, lamperne begynder at blinke og der vises "IN", hvilket betyder, at opladningen er startet.
4. Ved at bruge 5 V DC, 2 A ladeeffekt vil boosteren være fuldt opladet på ca.:

SL472: 2,5-4 timer

SL473: 3-5 timer

SL474: 7-8 timer

1. Når enheden er fuldt opladet, skifter displayet til at vise "100%".

2. Når batteriet er fuldt opladet, skal du koble opladeren fra udgangen og derefter tage opladningskablet af opladeren og enheden.

4. SÅDAN BRUGES LED-LAMPEN

1. Tryk på displayknappen.
2. Hold displayknappen nede i 3 sekunder.
3. Når LED-knappen er tændt (konstant lys), skal du trykke og slippe displayknappen for at skifte mellem de følgende funktioner:

- Blinke SOS-signal

- Blinke i stroboskoptilstand

1. Når du er færdig med at bruge LED-lampen, skal du holde displayknappen trykket ned, indtil lampen slukker.

2. Genoplad enheden så hurtigt som muligt efter hver anvendelse.

5. OPLADNING AF EN MOBILENHED

Boosteren har to USB-stik. Den ene giver op til 2,4 A ved 5 V DC; den anden er en Quick Charge 3.0, som giver op til 5 V ved 3 A, 9 V ved 2 A eller 12 V ved 1,5 A.

1. Kontakt producenten af din mobilenhed for at få korrekte specifikationer for opladningsstrøm. Tilslut en mobilenhed til det egnede USB-stik.
2. Tryk på displayknappen. Opladningen bør starte automatisk. Displayet viser hvilket stik, der er i brug.
3. Opladningstiden varierer afhængigt af mobilenhedens batteristørrelse og det anvendte opladningsstik.

BEMÆRK: De fleste enheder kan oplades med begge USB-stik, men opladningshastigheden kan variere.

1. Når du er færdig med at bruge USB-porten, skal du koble ladekablet fra mobilenheden, og derefter koble ladekablet fra enheden. Enheden slukker automatisk.
2. Genoplad enheden så hurtigt som muligt efter hver anvendelse.

BEMÆRK: Hvis der ikke er tilsluttet nogen USB-enhed, afbrydes strømmen til USB-portene automatisk efter 30 sekunder.

5.2 Trådløs opladning

Den trådløse opladningsplade giver 10 W strøm til hurtig opladning af dine kompatible mobile enheder.

Placer den kompatible enhed med forsiden opad oven på opladningspladen.

1. Tryk på displayknappen.
2. Opladningen bør starte automatisk. Et symbol vises på displayet.
3. Når opladningen er fuldført, skal du fjerne din mobilenhed.
4. Genoplad enheden så hurtigt som muligt efter hver anvendelse.

6. BETJENINGSVEJLEDNING

6.1 Start af et køretøj

VIGTIGT:

• Hvis man bruger boosteren på et køretøj, hvorpå der ikke er monteret et batteri, vil det beskadige køretøjets elektriske system.
• Giv udelukkende starchjælp til køretøjer med 12 V blybatteri.
• Starthjælpsfunktionen må udelukkende gennemføres ved hjælp af smartkablet, der følger med til produktet.

BEMÆRK: Det interne batteri skal være ladet til mindst 75 % for at kunne yde starchjælp til et køretøj.

Sluk tændingen og alle elektriske enheder (varmesystem, belysning...), før du begynder at bruge boosteren.

Placér jævnstrømskablerne væk fra ventilatorblade, remme, remskiver og andre bevægelige dele.

1. Tilslutning til boosteren – standbytilstand

Slut batteriklemmerne på smartkablet til boosterens udgangsstik. Den grønne LED blinker på smartkablet. Det betyder, at boosteren er i "Standby-tilstand for starchjælp".

Kontrollér først, om den negative terminal er tilsluttet/jordet til stellet. Kontakt forhandleren i tvivlstilfælde.

Slut den røde klemme (+) til den positive terminal (+) på batteriet, og slut derefter den sorte klemme (−) til jord/chassis på køretøjet (en kraftig metaldel på stellet eller motorblokken. Tilslut ikke til karburatoren eller brændstofrørene).

1. Starthjælpstilstand

Den grønne LED på smartkablet lyser konstant grønt. Det betyder, at boosteren er i "Klar til starchjælp-tilstand".

BEMÆRK: Hvis køretøjsbatteriet er ekstremt afladet, kan den indledende strømoverførelse fra boosteren aktivere kortslutningsbeskyttelsen i smartkablet. Når tilstanden er afhjulpet, nulstilles smartkablet automatisk.

1. Start af motoren

Prøv at starte motoren i maksimalt 3 sekunder, og vent i mindst 1 minut før et efterføl-gende forsøg.

1. Frakobling af udgangskablet

Frakobl først den sorte klemme (-) og derefter den røde klemme (+).

1. Genopladning

Genoplad enheden så hurtigt som muligt.

6.2 Startforsøg

Når boosteren anvendes til at starte en motor, skal du ikke forsøge at starte den i mere end 3 sekunder, og du skal vente i mindst 1 minut før endnu et forsøg.

Hvis bilen ikke tørner anden gang, skal du kontrollere smartkablet for at se, om den grønne LED lyser (fast). Hvis du hører bippen eller ser en blinkende LED, henvises der til Fejlfinding.

BEMÆRK: Koldt vejr kan påvirke ydeevnen for lithium-batteriet i boosteren. Hvis du blot hører et klik og motoren ikke tørner, skal du prøve følgende:

Mens boosteren er tilsluttet til bilbatteriet og den grønne LED på smartkablet lyser konstant, skal du tænde for alle lygter og elektriske anordninger i 1 minut. Det sikrer, at der trækkes strøm fra boosteren, hvilket opvarmer batteriet. Prøv derefter at tørne motoren igen. Gentag proceduren,

hvis motoren ikke tørner. Ekstremt koldt vejr kan kræve to eller tre batteriopvarmninger, før motoren vil starte.

VIGTIGT: FORS∅G IKKE at give starchjælp til dit køretøj mere end tre gange i træk. Hvis køretøjet ikke starter efter tre forsøg, skal du kontakte en servicetekniker.

7. VEDLIGEHOLDELSE OG OPBEVARING

Efter at enheden er blevet frakoblet og slukket, skal du bruge en tør klud til at tørre al batterikorrosion og andet snavs eller olie af batteriklemmer, ledninger og yderkabinettet.

Oplad batteriet til fuld kapacitet før opbevaring. Oplad mindst én gang hver måned, hvis enheden ikke bruges regelmæssigt, for at forhindre for kraftig afladning.

Opbevar denne enhed ved temperaturer mellem -10 ^ og +45 ^ på et tørt sted for at beskytte den mod fugt.

8. FEJLS∅GNING

8.1 Booster

Problem Løsning
Boosterens display vil ikke tænde.	Kontroller, at enheden er opladet.Tilslut til en strømforsyning for at udføre nulstilling.Sørg for, at du har trykket på displayet.
Termometersymbolet blinker. Enheden er for varm eller for kold. Termometersymbolet forsvinder, når tilstanden afhjælpes.
Boosteren genoplades ikke. Kontroller, at boosteren forsynes med strøm.Tjek, om ladekablet er tilsluttet korrekt.
Boosteren tænder, men den vil ikke starte mit køretøj.	Kontrollér forbindelserne.
	Bekræft, at boosterens opladningsniveau er mindst 50 %.
	Forsøg ikke at give starchjælp til dit køretøj mere end tre gange i træk. Hvis køretøjet stadig ikke vil starte, skal du søge hjælp hos en mekaniker.
	Tjek den røde/grønne LED på kablet, og tjek problemet i tabellen nedenfor.

8.2 LED på smartkabel og alarmfunktionsmåde

LED display	Alarm advarsel	LED og alarm beskrivelse	Beskrivelse/årsag
		Grøn LED blinker Ingen bippen	StandbytilstandKabel sluttet korrekt til booster, men intet batteri er tilsluttet.TO DO: Slut boosteren til bilbatteriet.
			Forkert detektion af høj spændingDer er registreret "falsk" høj batterispænding, men beskyttelsen mod omvendt opladning blev ikke aktiveret.TO DO: Drej nøglen for at yde starchjælp til køretøjet.
LED display	Alarm adversel	LED og alarm beskrivelse	Beskrivelse/årsag
		Grøn LED — lyser konstant Ingen bippen	Starthjælp klar-tilstandKabel sluttet korrekt til både booster og batteri.TO DO: Starthjælp til bilmotoren er klar.
		2 røde LED-lamper lyser konstant Hurtig bippen	Beskyttelse mod vendt polaritetKlemmernes polaritet er ikke overholdt.TO DO: Tilslut klemmerne korrekt (se trin 4.1 - punkt 2 - Tilslutning til batteriet).
		Ingen lamper/LED lyser Ingen bippen	Batteri opbrugt eller dårlig forbindelse(1) Smartkablet er ikke sluttet korrekt til boosteren ELLER(2) Starthjælpsbatteriet er overafladet.TO DO: Kontrollér først forbindelsen mellem smartkablet og boosteren. Kontrollér derefter boosterens batteristatus.
		1 rød LED lyser konstant Hurtig bippen	Kortslutningsbeskyttelse(1) Der er en kortslutning på klemmerne ELLER(2) Der forekommer en kortslutning af bilbatteriet.TO DO: Kontrollér først klemmeforbindelsen.Kontrollér derefter bilbatteriet, og udskift det.
		Rød og grøn LED lyser konstant Bipper én gang hvert sekund	TemperaturbeskyttelseBoosteren har automatisk skiftet til temperatur-beskyttelsestilstand.TO DO: Lad boosteren køle ned, før der udføres et nyt forsøg.

Elektriske produkter må ikke bortskaffes med husholdningsaffald. Elektriske produkter skal indsamles separat og bortskaffes på et indsamlingssted, der er beregnet til formålet. Kontakt de lokale myndigheder eller forhandleren for at få råd om genanvendelse.
