BRUGSANVISNING DCT418 DEWALT

Dansk (oversat fra original brugsvejledning) 2

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

		DCT418
Spænding	V_cc	10,8
Type		1
Batteritype		Li-
Temperaturområde (i drift)	-5 °C til 45 °C(23 °F til 113 °F)
Temperaturområde (opbevaring)	-32 °C til 50 °C(-25 °F til 122 °F)
Vægt (uden batterier) kg	0,6
Scanner gennem	glpsvæg, krydsfiner, OSB plade,keramisk tegn, marmor ogbeton

Opfanger genstande	træstolper, jernholdigt metal,
Ikke jernholdigt metal, PVC,
og strømførende elledninger

Maksimal følerdybde i træstolpe 38 mm (1-1/2")
Maksimal følerdybde i ikke jernholdigt metal	76 mm (3")
Maksimal følerdybde i jernholdigt metal	76 mm (3")
Maksimal følerdybde i PVC rør	76 mm (3")
Maksimal følerdybde i strømførend elledning	76 mm (3")
Positionsnøjagtighed	+/- 13 mm (1/2")
Displaytype	89 mm (3,5") farve LCD
Displayoplesning	320x240 pixels
Vaig af sprog engelsk, spansk, fransk, tysk, italiensk, hollandsk, russisk, polsk

Batteripakke		DCB121	DCB123
Batteritype		Li-Ion	Li-Ion
Spænding	V_cc	10,8	10,8
Ydeevne	A_n	1,3	1,5
Vægt	kg	0,2	0,2

Oplader		DCB100		DCB105
Netspænding	V_AC	230		230
Batteritype		Li-Ion		Li-Ion
Ca.	min	40(1,3 Ahbatteri-pakker)	40(1,5 Ahbatteri-pakker)	30(1,3 Ahbatteri-pakker)	30(1,5 Ahbatteri-pakker)
opladningstid
Vægt	kg	0,3		0,49

Sikringer

Europa

230 V værktøj

10 ampere, strømforsyning

ADVARSEL: Dette er et klasse A produkt. I et hjemligt miljø kan dette produkt forårsage radiointerferens, hvilket kan medføre, at brugeren skal tage passende forholdsregler.

ADVARSEL: ∅get elektrostatisk spænding kan medføre fejl på displayet, og alle ikke gemte data vil gå tabt. Hvis skærmen fryser, fjem 10,8 V batteripakken for at nuistille enheden. Genindsæt batteripakken og tryk på tænd-/slukknappen.

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.

BEMÄRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder fare for elektrisk stød.

Betydnisiko for brand.

ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen.

Vigtige sikkerhedsinstruktioner

• Læs disse instruktioner.
• Opbevar disse instruktioner.
• Bemaerk alle advarsler.
• Følg alle instruktioner.
- Brug kun det tilbehør/ekstraudstyr, der er angivet af producenten.
- Overlad alt servicearbejde til kvalificeret servicepersonale. Service er påkrævet, hvis apparatet på en eller anden måde er blevet odelagt, hvis det har været udsat for regn eller fugtighed, ikke virker normalt eller er blevet tabt.

GEM ALLE ADVARSLER OG INSTRUKTIONER FOR FREMTIDIG REFERENCE

Sikkerhed i arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Hold børn og omkringstående på afstand, når når den håndholdte radarscanner anvendes. Distraktioner kan medføre, at du mister kontrollen.

Personlig sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du bruger den håndholdte radarscanner. Betjen ikke den håndholdte radarscanner, hvfis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af den håndholdte radarscanner kan resultere i alvorlige personskader.

b) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Det giver bedre kontrol over denhåndholdte radarscanner når uventede situationer opstår.

c) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit här, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt här kan blive fanget af de bevægelige dele.

Brug og pleje

a) Opbevar den håndholdte radarscanner uden for børns rækkevidde, og tillad ikke personer, som ikke er bekendt med det elektroniske termometer eller disse instruktioner, at betjene det elektroniske termometer. Den håndholdte radarscanner kan være farligt i hænderne på uovede brugere.
b) Brug den håndholdte radarscanner, tilbehør, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af den håndholdte radarscanner til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

Brug og pleje af batteriværktøj

a) Genoplad kun værktøjet ved brug af den oplader, der er angivet af DEWALT. En oplader, der passer til en type batteripakke, kan udgøre en risiko for brand, när den bruges til en anden type.
b) Når batteripakken ikke er i brug, hold den på afstand af andre metalgenstande som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, som kan frembringe en kortslutning fra en pol til en anden. Kortslutning af batteriets poler kan medføre forbrændinger eller brand.
c) Under grove forhold kan væske sive ud fra batteriet; undgå kontakt. Hvis der opstår kontakt ved et uheld, skyl med vand. Hvis væske kommer ind i ojnene, søg omgående lægehjælp. Væske, der siver ud fra batteriet, kan fremkalde irritationer eller forbrændinger.

Sikkerhedsinformationer for håndholdte radarscannere

ADVERSEL: Den håndholdte radarscanner må ikke adskilles eller modificeres. Der er ingen dele indeni, der kan serviceres af brugeren. Hvis du har brug for assistance, kontakt din lokale forhandler.

- Brug ikke den håndholdte radarscanner i områder med eksplosionsfare som fx i nærheden af letantændelige væsker, gasser eller støv. Håndholdte radarscannere kan danne gnister, som kan antænde stov eller dampe.

DANSK

• Den håndholdte radarscanner bør kun anvendes med specielt beregnede DEWALT batterier. Bruges andre batterier, kan der opstå brandfare.
• Opbevar den håndholdte radarscanner uden for børns eller andre uøvede personers rækkevidde. Værktøj er farligt i hænderne på uøvede brugere.
• Fjern eller overdæk ikke advarselsmærkater.
• Den håndholdte radarscanner skal forblive i kontakt med vægoverfladen under hele scanningen.
• Optimal drift med den håndholdte radarscanner er kun mulig, hvis driftsinstruktionerne læses og folges.
• Klæb ikke nogen klistermærker på navnepladerne til sensorområdet bag på den håndholdte radarscanner. Specielt klistermærker af metal kan påvirke måleresultaterne.
• For du tænder for den håndholde radarscanner, kontrollér at bagsidens overflade ikke er fugtig. Om nødvendigt tør den af med en tør klud før scanning.
• Udsæt den ikke for ekstreme temperaturer eller temperatursvingninger. I tilfælde af store temperatursvingninger lad enheden tilpasse sig til omgivelsestemperaturen, for du tænder for den. Ekstreme temperaturer og temperatursvingninger kan forringe displayet og værktøjets præcision.
• Statisk elektricitet kan føre til unøjagtige opsporinger af elledninger

ADVARSEL: Udsæt ikke den håndholdte radarscanner eller batteriet for voldsom varme som fx solskin, ild eller lignende.

ADVARSEL: /Endringer, der ikke er autoriseret af producenten, kan gøre brugerens bemyndigelse til at anvende dette apparat ugyldig.

SEL: Du bør ikke stole udelukkende på detektoren til at lokalisere genstande under den scannede overflade. Under bestemte omstændigheder er det muligt, at scanneren ikke kan identifi cere alle genstande eller den nøjagtige placering af genstande. Anvend andre informationskilder som hjælp til at lokalisere genstande, for der trænges igennem overfl aden. Sådanne ekstra kilder omfatter konstruktionstegninger,

synlige indgangssteder for rør og ledninger i vægge, som fx i en kælder, og standard 40 cm (16") eller 60 cm (24") stolpeafstandspraksis.

SEL: Du bor altid være forsigtig under sømning, skæring eller boring i lofter, vægge og gulve, der kan indeholde ledninger eller rør nær overfl aden. Ledninger, der er afskæmede, døde eller uden strømforsyning, vil ikke blive opfanget som strømførende ledninger. Husk at stolper eller bjælker normalt er anbragt med mellemrum på 40 cm (16") eller 60 cm (24") på midten og normalt er 38 mm (1-1/2") i bredden. Pas på noget, der er tættere sammen eller har en anden bredde. Slå altid strømmen fra under arbejde tæt ved elledninger. Slå også gas- og vandforsyninger fra.

ADVARSEL: Slå altid strommen fra under arbejde tæt ved elledninger for at nedsætte risikoen for personskader og elektriske stød. Ledninger afskærmet med metal eller ledninger i metalrør vil ikke blive opsporet. Udvis ekstrem forsigtighed under disse omstændligheder, eller når der fi ndes stromførende vekselstrømsledninger. Kontrollér vekselstrømsfunktionaliteten, afprov på en velkendt stromforsyning før måling.

ADVARSEL: Strømførende ledninger dybere end 50,8 mm (2") fra overfl aden, i plastledning, bag ren krydsfi nervæg eller metalliske vægbeklædninger, kabler, der opererer ved jævnstrom eller ledninger, der anvendes i telekommunikations- og computersystemer kan muligvis ikke opfanges. Ledninger, som ikke er strømførende, kan muligvis opspores som metalgenstande.

ADVARSEL: Brug ikke værktøj til at opspore vekselstrømsspænding i uisolerede, udsatte eller frie ledninger. Må ikke anvendes som erstatning for en spændingsmåler.

ADVARSEL: Opsporingsværdler kan blive forringet under bestemte omgivelsesbetingelser. Disse omfatter nærhed af andet udstyr, der producerer stærke magnetiske eller elektromagnetiske felter, fugt, metalliske byggematerialer,

plastfolielaminerede isoleringsmaterialer eller ledende tapet eller fl iser. Brug af transmissionssystemer som fx WLAN, UMTS, radar, transmissionsmaster eller mikrobølger kan påvirke målingerne.

FORSIGTIG: Brug det ikke på

mennesker eller dyr. Dette er ikke beregnet til brug på mennesker eller dyr og kan i givet fald medføre skader.

! FORSIGTIG: Når den håndholdte radarscanner ikke er i brug, læg den på siden på en stabil overflade, hvor den ikke vil vælte eller falde ned. Nogle værktojer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Opsporing under specielle overfl adebetingelser

TAPET

Den håndholdte radarscanner vil fungere normalt på vægge beklædt med tapet eller stof, undtagen materialerne er metalfolie, indeholder metalfibre eller stadig er våde efter påføring.

GIPS OG FORSKALLINGSBRÆTTER

Det kan være vanskeligt at lokalisere stolper på grund af ujævn tykkelse på gips. Det kan være lettere at identificere metalsomhoveder i stolpeme. Hvis gipsen er forstærket med trådnet, vil den håndholdte radarscanner ikke være i stand til pålideligt at opspore genstande bagved det.

TEKSTUREREDE ELLER AKUSTISKE VÄEGGE OG LOFTER

Når du scanner en væg eller et loft med en ujævn overflade, anbring et stykke tyndt pap på overfladen og scan over pappet.

TRÆGULVE, TRÆGULVBELÆGNING OG GIPSVÆG OVER KRYDSFINER

Det kan på grund af tykkelsen på disse materialer være svært at opspore en træstolpe eller træbjælke. Det kan være lettere at opspore metalsøm, som holder materialerne på stolpen eller bjælken.

TÄEPPEBELÄGNING

Den håndholdte radarscanner kan ikke opspore stolper eller bjælker gennem tæppebelægning. Det kan være lettere at opspore metalsøm, som holder materialerne på stolpen eller bjælken.

BEMÆRK: Følerdybde og nøjagtighed kan variere på grund af fugt, indholdet af materialer, vægtekstur og maling.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Risiko for personskade som følge af forlænget brug.
• Risiko for personskade på grund af utilsigtet kontakt med stromførende dele under arbejdsprocessen.

Mærker på håndholdt radarscanner

Følgende piktogrammer er vist på den håndholdte radarscanner:

Læs brugsvejledningen før brug.

PLACERING AF DATOKODEN

Datokoden, som også inkluderer fremstillingsåret, er trykt ind i kabinetfladen, der danner monteringssammenføjningen mellem værktoj og batteri.

Eksempel:

2012 XX XX

Produktionsår

Vigtig sikkerhedsvejledning for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for DCB100 og DCB105 batteriopladere.

- Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADVARSEL: Risiko for chok. Lad ikke nogen fl ydende væsker komme ind i opladeren. Det kan resultere i et elektrisk chok.

FORSIGTIG: Risiko for brand. For at reducere risikoen for kvæstelser, oplad kun DEWALT genopladelige batterier. Andre batterityper kan eksplodere og forårsage personskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger med udstyret.

BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan den blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til slibestov, metalspåner,

DANSK

ståuld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsog på at rengore den.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual. Opladeren og batteripakken er specielt designet til at arbejde sammen.
• Disse opladere er ikke beregnet til anden brug end opladning af DEWALT genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriske stød.
• Udsæt ikke opladeren for regn eller sne.
• Træk i stikket i stedet for ledningen, när opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.
• Sørg for at ledningen er placeret, så den ikke bliver trädt på, snublet over eller på anden måde bliver genstand for skader eller belastning.
• Anvend kun en forlængerledning, när det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriske stød.
• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.
• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget — få dem omgående udskiftet.
• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.
• Demontér ikke opladeren, tag den med til et autoriseret værksted, när service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød eller brand.

• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.

• Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere denne risiko.

• Forsøg ALDRIG at tilslutte 2 opladere til hinanden.
• Opladeren er designet til at køre på standard 230 V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere til køretojer.

GEM DISSE INSTRUKTIONER

Opladere

DCB100 og DCB105 opladere accepterer 10,8 V Li-lon batterier.

Disse opladere kræver ingen justering og er fremstillet til at være så nemme at betjene som muligt.

1. Forbind opladeren med en passende stikkontakt, inden batteriet indsættes.
2. Indsæt batteriet (a) i opladeren. Den røde (opladnings-) lampe blinker uafbrudt som tegn på, at opladningsprocessen er startet.
3. Når batteriet er helt opladet, er den røde lampe konstant på ON. Batteriet er helt opladet og kan hermed anvendes eller efterlades i opladeren.

Opladningstilstand
oplader	-	-	-	-
fuldt	opladet	-
forsinkelse ved varmt/koldt batteri				-	-	-
udskift	batteripakke					················

Forsinkelse ved varmt/koldt batteri

Når opladeren registrerer et batteri, der er for varmt eller for koldt, starter den automatisk en forsinkelse for varmt/koldt batteri, der suspenderer opladningen, indtil batteriet har nået en passende temperatur. Derefter skifter opladeren automatisk til batterioplachningstilstand. Denne funktion sikrer maksimal batterilevetid.

KUN LI-IÔN-BATTERIPAKKE

Li-Ion-batterier er fremstillet med et elektronisk beskyttelsessystem, der beskytter batteriet mod overbelastning, overophedening eller dyb afladning.

Værktøjet slukker automatisk, hvis det elektroniske beskyttelsessystem aktiveres. Hvis det sker, skal du anbringe Li-Ion-batteriet i opladeren, indtil det er fuldt opladet.

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, for batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv eller dampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.
• Oplad kun batteripakker i DEWALT opladere.
• Sprojit IKKE på den eller nedsænk den i vand eller andre væsker.
• Opbevar eller brug ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå op på eller overstige 40 °C (105 °F) (som f.eks. uden for skure eller metalbygninger om sommeren).

ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stod. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

FORSIGTIG: Når det ikke er i brug, læg værktojet på siden på en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktojer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

SPECIFIKKE SIKKERHEDSINSTRUKTIONER FOR LITHIUM-ION (Li-Ion)

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

- Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomeme vedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åben ild.

Batteripakke

BATTERITYPE

DCT418 kører på DEWALT 10,8 volt batteripakker.

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes før direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et köligt, tört sted uden for opladeren for optimale resultater.

BEMÆRK: Batteripakker bor ikke opbevares helt tomt for opladning. Batteripakken skal genoplades før brug.

Mærkater på oplader og batteripakke

Ud over de piktogrammer, der anvendes i denne vejledning, viser mærkaterne på opladeren og batteripakken folgende piktogrammer:

DANSK

Læs brugsvejledningen før brug.

Batteri oplader.

Batteri opladt.

Batteri defekt.

Forsinkelse ved varmt/koldt batteri.

Berør aldrig kontaktflader med strømforende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 °C og 40 °C.

Tag hensyn til miljøet ved bortskaffelse af batteripakken.

Destruér ikke batteripakken.

Se Tekniske data vedrørende opladningstid.

Kun til indendørs brug.

Pakkeindhold

Pakken indeholder:

1 Håndholdt radarscanner
1 10,8 V XR litium-ion batteripakke
1 Oplader

1 Betjeningsvejledning
1 Eksplosionstegning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

ADVARSEL: Modificér aldrig den håndholdte radarscanner eller nogle dele heraf. Det kan medføre materiale- eller personskade.

a. 10,8 V XR litium-ion batteripakke
b. Håndtag
c. Hjul
d. Sensorområde
e. Midterste justeringslinje

f. Display

Tænd-/slukknap

Venstre/op pileknap

OK knap

Højre/ned pileknap

Hovedmenuknap

TILSIGTET BRUG

Den håndholdte radarscanner er designet som hjælp til at lokalisere genstande bagved en vægoverfiade. Den kan bruges på overflader, herunder gipsvæg, krydsfiner, OSB plader, keramiske fliser, marmor og beton.

De genstande, der opspores, omfatter træstolper, jernholdige metaller, ikke-jernholdige metaller, strømførende elektriske ledninger og PVC rør.

Læs venligst hele vejledningen, for du tager den håndholdte radarscanner i brug.

Den håndholdte radarscanner er et professionelt værktoj. Lad IKKE bør komme i kontakt med værktojet. Overvågning er påkrævet, når uerfame brugere anvender delte værktoj.

Elektrisk sikkerhed

Opladeren er kun designet til én spænding. Kontrollér altid, at batteripakkens spænding svarer til spændingen på mærkepladen. Sørg også for at spændingen på din oplader svarer til spændingen på dit værktoj.

Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN 60335. Derfor kræves der ingen jordledning.

Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DEWALT's serviceorganisation.

Brug af forlængerledning

Der bor ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1 mm ^2 ; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERING

ADVARSEL: Slå altid den håndholdte radarscanner fra, for du indsætter eller fjerner batteripakken.

ADVARSEL: Brug kun DEWALT batteripakker og opladere.

Indsættelse og fjernelse af battteripakken fra den håndholdte radarscanner (fi g. 3)

BEMÄERK: Kontrollér at din batteripakke er helt opladet.

SÅDAN INSTALLERES BATTERIPAKKEN I VÄRKT∅JETS HÅNDTAG

1. Ret batteripakken ind efter rillerne inde i håndtaget.
2. Skub den helt ind, indtil du hører, at låsen falder i hak.

SÄDAN FJERNES BATTERIPAKKEN FRA VÄRKT∅JET

1. Tryk på udløsningsknappen (I) og træk batteripakken ud fra håndtaget på den håndholdte radarscanner.
2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i denne vejledning.

FUNKTION

Brugervejledning

SEL: Overhold altid sikkerhedsvejledningen og de gældende regler.

Korrekt håndposition

ADVARSEL: For at reducere risikoen for alvorlig personskade, skal du ALTTID anvende den korrekte håndposition som vist.

Korrekt håndposition kræver en hånd på håndtaget (b).

Komme i gang (fi g. 2)

Tænd/sluk

Du tænder for den håndholdte radarscanner ved at trykke på tænd-/slukknappen (g) og holde den nede i 0,5 sekunder.

Du slukker for den håndholdte radarscanner ved at trykke på tænd-/slukknappen (g) og holde den nede i 2 sekunder.

Den håndholdte radarscanner slukkes også automatisk efter 15 minutters inaktivitet.

STARTINDSTILLING

Tryk på tænd-/slukknappen (g) for at tænde for den håndholdte radarscanner.

Første gang, du tænder for den håndholdte radarscanner, vil du blive bedt om at vælge et sprog.

1. Tryk på højre/ned pileknap (j) eller venstre /op pileknap (h) for at vælge det ønskede sprog.

ENGLISH ESPAÑOL FRANÇAIS DEUTSCH ITALIANO NEDERLANDS POLSKI Русский

1. Tryk på OK knappen (i) for at bekræfte valget.

GRUNDLÆGGENDE DRIFT

Den håndholdte radarscanner identificerer genstande bag ved en vægoverflade i tre trin.

1. Anbring enheden på væggen.
2. Kortlægning før scanning: Bevæg den i en lige linje tværs over vægfladen.

DANSK

1. Vis scannede genstande: Vend scanningsretningen om for at vise identificerede genstande.

Processen med kortlægning af data før scanning kan starte i alle retninger. Den håndholdte radarscanner vil automatisk skifte til at vise genstande, når den indledende scanningsretning vendes.

Den håndholdte radarscanner kan bruges enten horisontalt eller vertikalt.

Under den første passage henover vægfladen, sker kortlægning af data for scanning. Den håndholdte radarscanner vil automatisk føle og kalibrere alle genstande under vægoverfladen. Når scanningsretningen vendes omvendt, vil den håndholdte radarscanner vise de identificerede genstande.

Den håndholdte radarscanner kan kortlægge og analysere op til el vægafsnit på 3 meter (9,8 foot).

SCANNINGSPROCES

1. Skærmen nedenfor vil angive, at den håndholdte radarscanner er klar til at starte en ny scanning.

BEGIN SCANNING

1. Anbring den håndholdte radarscanner på væggen for at starte en ny scanning.
2. Flyt den håndholdte radarscanner langs med vægoverfladen i en lige linje. Skærmen nedenfor vises og angiver, at kortlægning af data før scanning er i gang.

1. Den håndholdte radarscanner har et scanningsområde på 3 meter (9,8 feet) af vægafsnittet. Den gule hukommelsesbar fyldes op og angiver, hvor meget der anvendes af det tilgængelige område. Når afstandsgrænsen er tæt på, bliver hukommelsesbaren rød.

1. Omvendt scanningsretning for at læse kortlagte data. Hovedskærmen nedenfor vises.

Kontrollér at hjulene er i kontakt med vægoverfladen under hele processen med kortlægning af data før scanning og scanningen.

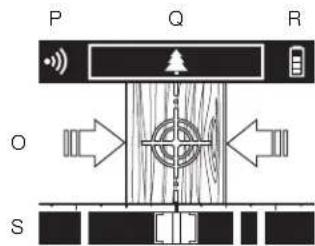

HOVEDSKÆRM

Hovedskærmen består af forskellige informationsafsnit.

R. Batteribrændstofmåler

S. Sporingsbar

Hovedscanningsvindue

Hovedscanningsvinduet (O) giver en grafisk præsentation af den genstand, der er identificeret under vægoverfladen.

De genstande, der identificeres, omfatter træstolper, jernholdige metaller, ikke-jernholdige metaller, plastik og strømførende elektriske ledninger.

Ikke jernholdigt metal

Plastik / PVC

Pilindikatorer vises for at lede til midten af en genstand. Når midten på genstanden er opsporet, vises et midlerlinjesymbol. Desuden kan den håndholdte radarscanner indstilles til at bippe, når den er direkte centreret over en identificeret genstand. Du kan finde flere oplysninger om at tænde og slukke for lydindikatoren i afsnittet om

Valg af menuer i vejledningen. Justeringslinjerne (fig. 2, e) øverst på den håndholdte radarscanner kan derefter bruges til at styre afmærkningen af væggen.

Tillidsmåler

Tillidsmåleren (P) giver en relativ indikation af signalstyrke.

En fuldt oplyst tillidsmåler indikerer et stærk datasignal og høj tillid til det materiale, der er identificeret under overfladen.

En delvis oplyst tillidsmåler indikerer et svagere datasignal og lavere tillid til det materiale, der er identificeret under overfladen.

• Scan i en lige linje, enten horisontalt eller vertikalt.
• Scan ensartet uden løft fra væggens overflade.
• Scan altid LANGSOMT for at opnå maksimal følsomhed.
• Rør ikke ved den overflade, der scannes, med din hånd eller nogen dele af din krop, da det forstyrrer scanningen.

- Se afsnittet Opsporing under specielle overfladebetingelser i vejledningen.

Materialeidentifikationsvinduet (Q) giver flere detaljer om den genstand, der er identificeret under vægoverfladen. Der kan bliver vist flere genstande, hvis de alle er direkte under positionen for den håndholdte scanner.

De identificerede genstande omfatter:

Trae

Metal (jernholdigt)

Metal (ikke jernholdigt)

Plastik

Strømførende el

BEMÆRK: Når den håndholdte radarscanner er direkte over en strømførende ledning, vises det strømførende elsymbol i hovedscanningsvinduet (O) og det strømførende elsymbol vil blinke i materialeidentifikationsvinduet (Q).

DANSK

Når den håndholdte radarscanner er tæt ved, men ikke er direkte over en stromførende ledning, vil det stromførende elsymbol blinke i materialeidentifikationsvinduet (Q). Dette angiver, at der findes stromførende el i nærheden af den håndholdte radarscanner.

Batteribrændstofmåler

Displayet på den håndholdte radarscanner omfatter en batterbrændstofmåler (R), som består af fire gule segmenter, der angiver det opladningsniveau, der er tilbage i 10,8 V batteripakken. Når niveauet for opladning i batteriet ligger under den brugbare grænse, bliver det sidste segment af brændstofmåleren rød for at angive, at batteriet skal genoplades.

BEMÆRK: Batteribrændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke produktfunktionalitet og er underlagt variation baseret på produktkomponenter, temperatur og slutbrugeranvendelse.

Sporingsbar

Sporingsbaren (S) nederst på hovedskærmen giver en makro oversigt over antallet af de genstande, der blev lokaliseret under processen med kortlægning af data før scanningen.

Den aktuelle position for den håndholdte radarscanner angives af parenteser og skraveret område.

Sporingsbaren kan være nyttig til at angive, i hvilken retning den håndholdte radarscanner skal flyttes for at identificere yderligere genstande bagved vægoverfladen.

Fejlmeddelelser

SCANNING FOR HURTIG

Hvis scanningshastigheden overstiger den maksimale processorhastighed på den håndholdte radarscanner, vises nedenstående fejlmeddelelse:

SCAN SLOWER MAXIMUM SPEED EXCEEDED

Fjern den håndholdte radarscanner fra væggen. Når START SCANNING [BEGIN SCANNING] skærmen vises på displayet, anbring den håndholdte radarscanner på væggen for at genstarte scanningen.

SCANNING FOR LANGSOM

Hvis scanningshastigheden er under den minimale processorhastighed på den håndholdte radarscanner, vises folgende fejlmeddelelse:

SCAN FASTER MINIMUM SPEED NEEDED

Fjern den håndholdte radarscanner fra væggen. Når START SCANNING [BEGIN SCANNING] skæmmen vises på displayet, anbring den håndholdte radarscanner på væggen for at genstarte scanningen.

BATTERI LAVT

Hvis 10,8 V batteripakken er ved at løbe tør for strøm, vises følgende fejlmeddelelse:

Udskift eller genoplad 10,8 V batteripakke.

MISTET KONTAKT MED VÆGOVERFLADEN

Hvis den håndholdte radarscanner taber kontakten til vægoverfladen, vises følgende fejlmeddelelse:

LOST CONTACT WITH SURFACE RE-SCAN

Fjern den håndholdte radarscanner fra væggen. Når start START SCANNING [BEGIN SCANNING] skærmen vises på displayet, anbring den håndholdte radarscanner på væggen for at genstarte scanningen.

MAKSIMAL AFSTAND OVERSKREDET

Den håndholdte radarscanner har et maksimalt scanningsområde på 3 meter (9,8 feet). Hvis den scannede afstand overskrider den maksimale afstand, vises følgende fejlmeddelelse:

MAXIMUM DISTANCE EXCEEDED

Fjern den håndholdte radarscanner fra væggen. Når START SCANNING [BEGIN SCANNING] skæmen vises på displayet, anbring den håndholdte radarscanner på væggen for at genstarte scanningen.

Menuvalgmuligheder

BEMÆRK: Du kan til enhver tid trykke på menuknappen for at navigere et niveau op.

1. Tryk på OK knappen (i) for at bekræfte valget.

VALG AF SPROG

1. Tryk på højre/ned pileknap (j) eller venstre /op pileknap (h) for at vælge det ønskede sprog.

ENGLISH ESPÁÑOL FRANÇAIS DEUTSCH ITALIANO NEDERLANDS POLSKI Русский

1. Tryk på OK knappen (i) for at bekræfte valget.

SE SELVSTUDIUM

Sammen med den håndholdte radarscanner følger et selvstudium med tips til bedste praksis.

Efter afslutning af selvstudiet vil den håndholdte radarscanner vende tilbage til hovemenuen.

TÆND/SLUK FOR LYD

1. Tryk på højre/ned pileknap (j) eller venstre/op pileknap (h) for at markere ON [ON] eller OFF [OFF].

ON OFF

1. Tryk på OK knappen (i) for at bekræfte valget.

VIS VERSION

Den håndholdte radarscanner vil vise produktsoftwareversion.

VERSION XXXXX

Tryk på OK knappen (i) for at afslutte.

NULSTIL FABRIKSSTANDARDER

BEMÆRK: Ændring til standardindstilling vil slette alle aktuelle indstillinger og genindsætte fabriksindstillingerne.

1. Tryk på OK knappen (i) for at bekræfte valget.

DANSK

1. Hvis JA [YES] vælges, vil den håndholdte radarscanner bede om en ekstra bekræftelse til at genindsætte fabriksstandarderne. Tryk på højre/ned pileknap (j) eller venstre/op pileknap (h) for at markere JA [YES] eller NEJ [NO].

! YES NO

1. Tryk på OK knappen (i) for at bekræfte valget.

Tips til betjening

• Brug kun DEWALT 10,8 V XR litium-ion batteri.
- Kontrollér at DEWALT batteriet er i god driftsmæssig stand. Hvis kun et rodt segment på batteribrændstofmåleren (R) på hovedskærmen lyser, skal batteriet genoplades.
- Scan i en lige linje, enten horisontalt eller vertikalt.
- Scan ensartet uden løft fra væggens overflade.
- Scan altid LANGSOMT for at opnå maksimal følsomhed.
- Rør ikke ved den overflade, der scannes, med din hånd eller nogen dele af din krop, da det kan forstyrre scanningen.
- Se konstruktionstegninger, synlige udgange fra ledninger og rør samt konstruktionsteknikker. Stolper er normalt anbragt med mellemrum på 40 cm (16") eller 60 cm (24") på midten og er 38 mm (1-1/2") i bredden. Døre og vinduer er ofte konstrueret med stolper og samlekasser, der er tættere på hinanden.
- Undgå scanning gennem materialer, som har inkonsekvent tæthed som fx tæppe med polstring, overdrevent tykt gips og forskallingsbræt, nymalede vægge eller metalliske vægbeklædninger.
- Undgå at bære smykker som fx ringe eller ure. Metallet kan fremkalde unojagtige sporinger.
- Beskyt imod fugt og direkte sollys.
- Anbring ikke klistermærker, overføringsbilleder, maling eller navneplader, specielt af metal, på sensorområdet bag på værktøjet.

VEDLIGEHOLD

ADVARSEL: Slå altid den håndholdte radarscanner fra, før du indsætter eller fjerner batteripakken.

Din DEWALT håndholdte radarscanner er designet til at fungere i lang tid med minimal vedligeholdelse. Vedvarende tilfredsstillende funktion er afhængig af, om værktøjet plejes korrekt og rengøres regelmæssigt.

Der kan ikke udføres service på opladeren, batteripakken eller den håndholdte radarscanner. Der er ingen dele indeni, der kan serviceres af brugeren.

Rengøring

SEL: Blæs snavs og støv af med ren, tør luft mindst en gang om ugen. Bær altid velegnede beskyttelsesbriller for at minimere risikoen for ojenskader, når du udforer dette:

SEL: Brug aldrig oplosningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

SEL: Brug ingen oplosningsmidler på overfl aden, da de kan ødelægge dem. Rengor ikke de infrarode linser for energisk, da dette kan ødelægge den skrobelige anti-refl eksive belægning.

RENG∅RINGSINSTRUKTIONER FOR OPLADEREN

ADVARSEL: Fare for elektrisk stod. Alføryd stromforsyningen til opladeren før rengøring. Snavs og fedt kan fjemes fra opladerens yderside med en klud eller blød børste, der ikke er af metal. Brug ikke vand eller rengøringsmidler.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktoj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

ANBEFALET TILBEH∅R

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DeWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse:

www.2helpU.com.

Genopladelig batteripakke

Denne batteripakke har en lang levetid, men skal udskiftes, når den ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at udføre. Ved afslutningen af dens tekniske levetid skal den bortskaffes under hensyntagen til miljøet.

• Brug batteripakken til den er helt tom, og fjern den derefter fra værktøjet.
• Li-lon celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbryder en enestående garanti til professionelle brugere af dette værktoj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktøj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktøjet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdaloen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt almindelig brug og slid;
• Der ikke er forsøgt reparationer af uautoriserede personer;
  • Købsbeviset fremvises;
• Produktet returneres komplet med alle originale komponenter;

Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU.com.

Problemløsning

SITUATION MULIG ÅR$AG L∅SNING
Enheden starter ikke	Ingen strøm på enheden	Kontrollér at din 10,8 V batteripakke er helt opladetSæt 10,8 V batteripakken helt ind i håndtaget
Enheden viser ikke genstande; siger Pre-Scan Data Mapping (kortlægning af data før scanning)	Enheden er i gang med kortlægningsprocessen af det scannede område	Se afsnittetScanningsproces
Ingen materialer opsporet eller vanskelighed med at opspore genstande	Kortlagt område er for snævertSvært ved at scanne under specielle vægbetingelser	Kortlæg igen større områdeScan langsomtScan i en lige linjeSe afsnittetOpsporing under specielle overfladebetingelserScan i både horisontale og vertikale lige linjer
Svært ved opsporing af metal	Metalgenstande for dybe	Scan i både horisontale og vertikale lige linjer.Metalfølsomheden øges, når metalgenstanden befinder sig parallelt med sensoren.
Tilsyneladende forkert metalsporing	Metalgenstande som fx smykker er for tæt ved sensorområdet	Fjern smykker & scan igen
Svært ved at scanne tæt ved dør eller vinduer	Dobbelte eller tredobbelte stolper er normale rundt om døre og vinduer	Spor i stedet for udvendigt hjørne
Det sporede spændingsområde er større end forventet	Statisk ladning kan være til stede på vægoverfladen	Scan et mindre områdeSlå det elektriske kredsløb fra og identificér i stedet for metalledningenPlacér din frie hånd på væggen for at bortlede det statiske
Elektrisk spænding ikke sporet på området, hvor det skulle være	Ledninger er skærmet af metalrørLedninger er dybere end 76 mm (3")Ledninger er ikke strømførendeKan ikke scanne under speciel vægbetingelse	Se identificeret metal i scanningsvinduet for at fastlægge metalrorTilslut en genstand til vægudgangen for at kontrollere strømførende kredsløbSe afsnittetOpsporing under specielle overfladebetingelser
Lav tillidsmåleraflæsning• Scanning ikke i en lige linjeScanning for hurtigSvært ved at scanne under specielle vægbetingelser		Scan langsomtScan i en lige linjeSe afsnittetOpsporing under specielle overfladebetingelser
Modtaget fejlmeddelelse: For hurtig	Scanning for hurtig• Scan	langsomt
Modtaget fejlmeddelelse:Mistet overfladekontakt	Håndholdt radarscanner loftet af vægoverfladen	Kortlæg området igen og gentag scanning
Kan ikke få vist en midterlinje	Væg er tyk eller tæt	Se afsnittetOpsporing under specielle overfladebetingelser

DANSK

SITUATION MULIG ÅRSAG L∅SNING
Skærmen fryser eller bliver ikke tændt	• Fastlåsning af software • Indsæt en lille genstand (fx enden på en papirclips) i nulstillingsknappen.Nulstillingsknappen findes på bagsiden under mærkaten. Der findes en cirkel på mærkaten, der angiver placering af nulstilling.

HAND-RADAR-SCANNER MIT AKKU DCT418

ADVARSEL: Dette er et Klasse A produkt. I hjemmemiljo kan dette produktet fore til radiointerferens, i så fall kan brukeren måtte foreta nødvendige tiltak.

ADVARSEL: Ikke demonter eller modifiser den håndholdte radarskanneren. Det er ingen deler inne i den som kan vedlikeholdes. Dersom du trenger assistanse, kontakt forhandleren.

- Ikke bruk den håndholdte radarskanneren i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Den håndholdte radarskanneren skaper gnister som kan antenne støv eller gasser.

NORSK

Merking på den håndholdte radarskanneren

Følgende piktogrammer er vist på den håndholdte radarskanneren:

ADVARSEL: Fare for stot. Ikke la væske komme inn i laderen. Det kan resultere i elektrisk stot.

DCB100 og DCB105 laderen lader 10,8 V Li-Ion batterier.

Forsinkelse ved varm/kald pakke.

Ikke lad skadede batteripakker.

Få byttet defekte ledninger omgående.

Lades kun mellom 4 °C og 40 °C.

NORSK

Vennligst les hele manualen før du bruker den håndholdte radarskanneren.

Den håndholdte radarskanneren er et profesjonelt verktoy. IKKE la barn komme i kontakt med verktoyet. Tilsyn er nødvendig när uerfame brukere skal bruke dette verktoy.

Elektrisk sikkerhet

Forste gang den håndholdte radarskanneren slås på, vil den e deg velge språk.

1. Skjembildet under viser at den håndholdte radarskanneren er klar for en ny skanning.

BEGIN SCANNING"

1. Plasser den håndholdte radarskanneren på veggen for å starte en ny skanning.
2. Beveg den håndholdte radarskanneren langs veggflaten i en rett linje. Skjermbildet under viser at pre-skanne kartleggingsprosessen er i gang.

NORSK

Jernholdig ledninger

Ikke jernholdige metaller

Plast / PVC

MERK: Når den håndholdte radarskanneren er rett over en strømførende ledning, vil symbolet for en strømførende ledning vises i hoved-skannevinduet (O) og symbolet for strømførende ledning vil blinke i materialidentifikasjonsvinduet (Q).

Når den håndholdte radarskanneren er nær, men ikke rett over en strømforende ledning, vil symbolet for strømforende ledning blinke i materialidentifikasjonsvinduet (Q). Dette indikerer at det er strømforende ledning i nærheten av den håndholdte radarskanneren.

Batteriindikator

Den håndholdte radarskanneren har et skanneområde på 3 meter (9,8 fot). Dersom den skannede strekningen overskrider den maksimale distansen, vises folgende feilmelding:

MAXIMUM DISTANCE EXCEEDED

Ta den håndholdte radarskanneren bort fra veggen. Når skjermbildet START SKANNING [BEGIN SCANNING] vises på displayet, sett den håndholdte radarskanneren mot veggen og start skanningen på nytt.

Menyvalg
