KÄYTTÖOHJE DCT418 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 158

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

DCT418
Jännite	V_DC		10,8
Tyyppi
Akkutyyppi			Li-Ion
Lämpötilaväli (käyttö)(23 °F - 113 °F)	-5 °C - 45 °C
Lämpötilaväli (sällytys)(-25 °F - 122 °F)	-32 °C - 50 °C
Paino (llman akkua) kg 0,6
Skannaus läpälsee Kivlselnä, vaneri, OSB,keraaminen laatta, marmori jabetoni
Havaitsee kohteet	Puupaalut, rautaa sisältävät metallit,rautaa sisältämättömät metallit, PVC,ja jännitteenalaiset sähköjohdot
Puutappien maksimitunnistussyvyys		38 mm (1-1/2")
Rautaa sisältämättömien metallienmaksimitunnistussyvyys		76 mm (3")
Rautaa sisältävien metallienmaksimitunnistussyvyys		76 mm (3")
PVC-putkien maksimitunnistussyvyys		76 mm (3")
Jännitteenaalisten sähköjohtojenmaksimitunnistussyvyys		76 mm (3")
Sijainnin tarkkuus		+/- 13 mm (1/2")
Näytön tyyppinestekidenäyttö		89 mm (3,5") värillinen
Näytön resoluutio		320x240 piksellä
Kielivalintasaksa, italia, hollanti,englanti, espanja, ranska,venäjä, puola
Akku	DCB121	DCB123
Akun tyyppi	Li-Ion	Li-Ion
Jännite V_DC	10,8	10,8
Kapasiteetti A_h	1,3	1,5
Paino kg	0,2	0,2

Latauslaite		DCB100		DCB105
Verkkojännite V_AC		230		230
Akun tyyppi		Li-Ion		Li-Ion
Latausaika	vähintään	40(1,3 Ah:nakut)	40(1,5 Ah:nakut)	30(1,3 Ah:nakut)	30(1,5 Ah:nakut)
Paino	kg	0,3		0,49

Sulakkeet

Eurooppa 230 voltin työkalut 10 ampeerin sulake

VAROITUS: Tämä on A-luokan tuote. Tämä tuote voi aiheuttaa kotiympäristössä radiohäiriötä, jonka korjaaminen voi vaatia asianmukaisia toimenpiteitä.

VAROITUS: Huomattava sähköstaattinen jännite voi aiheuttaa toimintahäiriöitä näyttöön ja kaikkien tallentamattomien tietojen menetyksen. Jos näyttö pysähtyy, poista 10,8 V akku laitteen resetoimiseksi. Aseta akku takaisin paikoilleen ja paina virtapainiketta.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saaltaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara!

Tulipalon vaara.

TUS: Loukkaantumisriskin

vähentämiseksi lue tämä käyttöohje.

Tärkeät turvallisuusohjeet

• Lue nämä ohjeet.
• Säilytä nämä ohjeet.
  • Kiinnitä huomiota varoituksiin.
  • Noudata kaikkia ohjeita.
• Käytä ainoastaan valmistajan määrittämiä liitososia/lisävarusteita.
• Játä huolto ainoastaan pätevän huoltohenkilöstön vastuille. Huolto on tarpeen silloin, kun laite on vaurioitunut jollakin tavalla, laite on altistunut vesisateelle tai kosteudelle, se ei toimi normaalisti tai se on pudonnut.

TALLENNA KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ TARVETTA VARTEN

Työalueen turvallisuus

a) Pidä työalue puhtaana ja varmista sen hyvä valaistus. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Pidä lapset ja sivulliset kaukana käyttäessäsi käsikäyttöistä tutkaskanneria. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

Henkilökohtainen turvallisuus

a) Käyttäessäsi käsikäyttöistä tutkaskanneria pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä käsikäyttöistä tutkaskanneria ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskitymisen herpaantuminen hefteksikin käsikäyttöistä tutkaskanneria käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Älä kurkottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit hallita käsikäyttöistä tutkaskanneria paremmin odottamattomissa tilanteissa.
c) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

Käyttö ja hoito

a) Varastoi käsikäyttöistä tutkaskanneria lasten ulottumattomissa. Älä anna käsikäyttöistä tutkaskanneria tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää käsikäyttöistä tutkaskanneria. Käsikäyttöinen tutkaskanneri voi olla vaarallinen kouluttamattomien käyttäjien käsissä.
b) Käytä käsikäyttöistä tutkaskanneria ja sen tarvikkeita, jne. näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos käsikäyttöistä tutkaskanneria käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

Akkutyökalun käyttö ja huolto

a) Lataa vain DEWALT-yhtiön määrittämällä laturilla. Laturi, joka on sopiva yhden tyyppiselle akkuyksikölle, voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisen tyyppiselle akkuyksikölle.
b) Kun akkuyksikkö ei ole käytössä, pidä se poissa muista metalliesineistä, kuten paperilittimet, kolikot, avaimet, naulat, ruuvit tai muut pienet metalliesineet, jotka voivat muodostaa kytkennän yhdestä kennon pinnestä toiseen. Kennon pinteiden oikosulku voi aiheuttaa palovammoja tai tulipalon.
c) Väärinkäytön yhteydessä akusta voi tulla ulos nestettä; älä kosketa nesteeseen. Jos nesteen kanssa joutuu kosketuksiin, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akusta roiskunut neste saattaa aiheuttaa ärsytystä tai palovammoja.

Käsikäyttöisten tutkaskannerien turvallisuusohjeet

US: Älä pura tai muokkaa käsikäyttöistä tutkaskanneria. Sisällä ei ole mitään huollettavia osia. Mikäli tarvitset lisätietoa, ota yhteyttä paikalliseen jälleenmyyjään.

- Älä käytä käsikäyttöistä tutkaskanneria räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Käsikäyttöisten tutkaskannerien aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.

SUOMI

• Käskäyttöistä tutksskanneria tulee käyttää vain erityisillä tähän tarkoitukseen tarkoitetuilla DEWALT-akuilla. Muiden akkujien käyttö voi aiheuttaa loukkaantumisen ja tulipalon riskin.
• Säilytä käsikäyttöistä tutkaskanneria lasten ja muiden kouluttamattomien henkilöiden ulottumattomissa. Työkalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
• Älä poista varoitusmerkkejä tai heikennä niiden kuntoa.
• Käsikäyttöisen tutkaskannerin on oltava aina kosketuksissa seinän pintaan skannauksen aikana.
• Käsikäyttöisen tutkaskannerin optimaalinen toiminta taataan vain silloin, kun käyttöohjeet luetaan ja niitä noudatetaan.
• Älä kiinnitä tarroja käsikäyttöisen tutkaskannerin takaosassa olevan anturialueen tunnuskilpiin. Erityisesti metalliset tarrat voivat vaikuttaa mittaustuloksiin.
• Ennen käsikäyttöisen tutkaskannerin päälle kytkemistä on varmistettava, ettei sen takapinta ole kostea. Pyyhi tarvittaessa kuivalla liinalla ennen skannaamista.
• Älä altista äärilämpötiloille tai lämpötilavaihteluille. Suurien lämpötilavaihteluiden yhteydessä laitteen on annettava sopeutua ympäristölämpötilaan ennen virran kytkernistä päälle. Äärilämpötilat ja lämpötilavaihtelut voivat heikentää työkalun näytön tehoa ja tarkkuutta.
• Staattinen sähkö voi johtaa sähköjohtojen epätarkkaan tunnistamiseen.

VAROITUS: Älä altista käsikäyttöistä tutkaskanneria tai akkua lialliselle kuumuudelle, kuten auringonvalolle, tulelle jne.

VAROITUS: Jos tuotteeseen tehdään muita kuin valmistajan valtuuttamia muutoksia, käyttäjan valtuutus käyttää laitetta voi mitätöityä.

US: Älä luota yksinomaan tunnistimeen skannatun pinnan alapuolella olevien kohteiden määrittämiseksi. Joissakin olosuhteissa skanneri ei välttämättä havaitse kaikkia kohtelta tai määritä niiden tarkkaa sijaintia. Määritä kohteet muita tietolähteitä käyttäen ennen pinnan läpäisemistä. Kyseiset muut tietolähteet voivat olla rakennuskaavioita, putkien ja johtojen aukot seinissä, kuten pohjassa, sekä standardi 40 cm (16") tai 60 cm (24") paalujen välit.

VAROITUS: Noudata aina varovaisuutta naulatessa, leikatessa tai poratessa kattoihin, seinii ja lattioihin, joissa voi olla johtoja tai putkia pinnan lähellä. Suojattuja, toimimattomia tai ilman jännitettä olevia johtoja ei tunnisteta jännitteenalaisiksi johdoiksi. Huomaa, että paalujen tai palkkien välissä on yleenä 40 cm (16") tai 60 cm (24") keskikohdasta ja yleensä 38 mm (1-1/2") leveyssuunnassa. Ota huomioon mahdolliset pienemmät välit tai poikkeavat leveydet.. Kytke virta aina pois päältä sähköjohtojen lähellä työskennellessä. Katkaise myös kaasun ja vedensyöttö.

VAROITUS: Katkaise virta aina sähköjohtojen lähellä työskennellessä henkilövahinko- ja sähköiskuvaaran välttämiseksi. Metallilla suojattuja johtaja tai kaapelinsuojaputkilla suojattuja johtaja ei tunnisteta. Ole erityisen varovainen näissä olosuhteissa tai kun jännitteenalaisia vaihtovirtajohtoja on olemassa. Testaa vaihtovirran syöttö, havaitse tunnettu virransyöttö ennen mitttaamista.

VAROITUS: Pinnasta yli 50,8 mm (2") syvyydessä olevia jännitteenalaisia johtoja, muovisilla kaapelinsuojaputkilla suojattuja johtoja, vanerilevyn tai metalliseinän suojassa olevia johtoja, tasavirralla toimivia johtoja tai tietolikiikenne- ja tietokonejärjestelmissä käytettyjä johtoja ei välttämättä tunnisteta. Johdot, joissa ei ole virtaa, voidaan tunnistaa metallikohteiksi.

VAROITUS: Älä käytä työkalua vaihtovirran tunnistamiseen eristämättömissä, suojaamattomissa tai vapaissa johdoissa. Älä käytä laitetta volttimittarin korvikkeena.

VAROITUS: Tunnistusarvot voivat heikentyä tietyissä ympäristöolosuhteissa. Esimerkiksi muiden vahvoja magneetti- tai sähkömagneettisia kenttiä tuottavien laitteiden lähellä, kosteuden vuoksi, metallisten rakennusmateriaalien, foliolaminoitujen eristysmateriaalien tai johtavien tapettien tai laattojen kohdalla. Tiedonsiirtolaitteiden (mm. WLAN, UMTS, tutka, lähetysmastot tai mikroallot) käyttö voi valkuttaa mittaukseen.

HUOMIO: Älä käytä ihmisiin tai

eläimiin. Tuotetta ei ole tarkoitettu käytettäväksi ihmisiiin tai eläimiin, muutoin seurauksena voi olla vammautuminen.

HUOMIO: Kun käsikäyttöistä

tutkaskanneria ei käytetä, aseta se sivulleen vakaalle alustalle paikkaan, jossa se ei aiheuta kompastumis- tai putoamisvaaraa. Jotkut työkalut, joissa on suuret akut, selsovat pystyssä akun varassa, mutta ne kaatuvat helpommin.

Tunnistaminen erityisten pintojen läpi

TAPETTI

Käskäyttöinen tutkaskanneri toimii normaalisti seinissä, jotka on päällystetty tapetilla tai tekstilillä, ellei materiaaleissa ole metallifoliota, metallikuituja tai elleivät ne ole edelleen märkiä.

LAASTI JA LAATTA

Laastin epätasaisen paksuuden vuoksi paalujen tunnistaminen voi olla vaikeaa. Metallisten naulojen päät voi olla helpompi tunnistaa paaluissa. Jos laasti on vahvistettu metallilangalla, käsikäyttöinen tutkaskanneri ei pysty tunnistamaan luotettavasti sen takana olevia kohteita.

TEKSTUROIDUT TAI AKUSTISET SEINÄT JA KATOT

Kun skannaat seinää tai kattoa, jossa on epätasainen pinta, aseta pintaan pahvilevy ja skannaa pahvin läpi.

PUULATTIA, PUINEN LATTIARAKENNE JA VANERIN PÄÄL- LÄ OLEVAT LAATAT

Näiden materiaalien paksuuden vuoksi puupaalun tai palkin tunnistaminen voi olla vaikeaa. Voi olla helpompi tunnistaa metallinaulat, joilla materiaalit on kiinnitetty paaluun tai palkkiin.

MATOT

Käskäyttöinen tutkaskanneri ei tunnista paaluja tai palkkeja mattojen läpi. Voi olla helpompi tunnistaa metallinaulat, joilla materiaalit on kiinnitetty paaluun tai palkkiin.

HUOMAA: Tunnistussyvyys ja -tarkkuus voi vaihdella kosteuden, materiaalien sisällön, seinätekstuurin ja maalin vuoksi.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.
• Henkilövahingot, jotka voivat aiheutua laitteen kosketuksesta virranalaisiin osiin toimenpiteen aikana.

Käsikäyttöisen tutkaskannerin merkinnät

Seuraavat kuvakkeet näkyvät käsikäyttöisessä tutkaskannerissa:

Lue käyttöohjeet ennen käyttämistä.

PÄIVÄMÄÄRÄKOODIN SIJAINTI

Päivämääräkoodi on merkitty kotelon pintaan laitteen ja akun väliin. Se sisältää myös valmistusvuoden.

Esimerkki:

2012 XX XX

Valmistusvuosi

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tässä ohjeessa on tärkeitä turvallisuus- ja käyttöohjeita DCB100 ja DCB105 -akkulatureille.

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaa sähköiskun.

D: Palovamman vaara. Loukkaantumisriskin vähentämiseksi lataa vain ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.

HUOMAUTUS: Tietyissä olosuhteissa kun laturi on liitetty tehosyöttöön, vieras materiaali voi aiheuttaa laturin oikosulun. Johtavat materiaalit kuten, mutta ei näihin rajoittuen, hiomapöly, metallihiukkaset, teräsvilla, alumiinifolio tai muu metallipartikkeleiden kasaantuma, tulee pitää poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkuyksikköä. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

SUOMI

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läeltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut – vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAAN yritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DCB100 ja DCB105 -latureissa voi ladata 10,8 V:n Li-lon-akkuja. Näitä latauslaitteita ei tarvitse säätää. Ne on suunniteltu mahdollisimman helpoiksi käyttää.

Lataaminen (kuva [fi g.] 1)

1. Työnnä latauslaitteen virtaliitin savukkeensytyttimeen ennen akun asettamista ladattavaksi.
2. Aseta akku (a) latauslaitteeseen. Punainen latausvalo vilkkuu jatkuvasti sen merkiksi, että lataaminen on alkanut.
3. Kun akku on ladattu täyteen, punainen latausvalo palaa jatkuvasti. Akku on nyt ladattu, ja se voidaan ottaa käyttöön tai jättää latauslaitteeseen.

HUOMAA: Jotta varmistat Li-lon-akkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Lataaminen

Alla näkyvässä taulukossa on lisätietoja akun latautumisesta.

Lataustila
lataaminen		-	-	-	-
täyteen	ladattu	——
liian kuumaa tai kylmääakkua ei ladata		—	-	—	-
vaihda	akku	●●●●●●●●●

Liian kuumaa tai kylmää akkua ei ladata

Jos latauslaite tunnistaa, että akku on liian kuuma tai kylmä, latautuminen aloitetaan vasta akun saavutettua oikean lämpötilan. Kun oikea lämpötila on saavutettu, latautuminen alkaa automaattisesti. Tämä ominaisuus pidentää akun ikää.

VAIN LI-ION-AKUT

Li-lon-akuissa on elektroninen suojausjärjestelmä, joka estää niitä latautumasta tai kuumenemasta liikaa tai purkautumasta kokonaan.

Jos elektroninen suojausjärjestelmä tulee käyttöön, työkalu poistaa sen käytöstä automaattisesti. Jos näin käy, lataa Li-lon-akkua latauslaitteessa, kunnes se on ladattu täyteen.

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvachjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturinin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

HUOMIO: Kun työkalua ei ole käytössä, laita se sivulleen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

LITIUM-IONIAKKUJEN (Li-Ion) ERITYISET TURVAOHJEET

- Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litiumioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.

• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

JS: Palovamman vaara. Akkuneste voi syttyä altístuessaan kipinälle tai liekille.

Akkuyksikkö

AKUN TYYPPI

DCT418 toimii DEWALT 10,8 voltin akuilla.

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytelään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suosileltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Tässä käyttöohjeessa käytettävien kuvakkeiden lisäksi latauslaitteessa ja akussa käytetään seuraavia kuvakkeita:

Lue käyttöohjeet ennen käyttämistä.

Akkua ladataan.

Akku on ladattu.

Akku on viallinen.

Lilian kuumaa tai kylmää akkua ei ladata.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

SUOMI

Älä lataa vaurioitunutta akkua.

Käytä vain DEWALT-akkuja. Muut akut voivat räjähtää sekä aiheuttaa henkilö- ja omaisuusvahinkoja.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4 – 40 °C.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Älä hävitä akkuyksikköä polttamalla.

Latausajan tiedot ovat Teknisissä tiedoissa.

Käytettäväksi vain ulkona.

Pakkauksen sisältö

Pakkauksen sisältö:

1 Käsikäyttöinen tutkaskanneri

1 10,8 V XR litiumioniakku
1 Laturi
1 Käyttöohje
1 Poikkileikkauspiirros

HUOMAA: N-mallien kanssa ei toimiteta akkuja eikä latauslaitetta.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kuvaus (kuva 2)

VAROITUS: Älä tee käsikäyttöiseen tutkaskanneriin tai sen osiin mitään muutoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

a. 10,8 V XR litiumioniakku
b. Kahva
c. Pyörät
d. Anturialue
e. Kohdistusviiva keskellä
f. Näyttö

g. Virtapainike

h. Vasen/ylänuolipainike

i. OK-painike

j. Oikea/alanuolipainike

k. Päävalikkopainike

KÄYTTÖTARKOITUS

Käskäyttöinen tutkaskanneri on tarkoitettu seinäpinnan alapuolella olevien kohteiden tunnistamisen helpottamiseen. Sitä voidaan käyttää laatta-, vaneri-, OSB-, keraamisiin laatta-, marmori- ja betonipintoihin.

Skanneri havaitsee puupaalut, rautaa sisltävän metallin, rautaa sisältämättömän metallin, jännitteenalaiset sähköjohdot ja PVC-putket.

Lue kaikki käyttöohjeet ennen käsikäyttöisen tutkaskannerin käyttämistä.

Käskäyttöinen tutkaskanneri on ammattimainen työkalu. ÄLÄ anna lasten koskea laitteesen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

Sähköturvallisuus

Laturi toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa tyyppikilpeen merkittyä jännitettä. Varmista myös, että laturin jännite vastaa verkkovirran jännitettä.

Tämä D≡WALT-latauslaite on kaksoiseristetty EN 60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman vältämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Sammuta käsikäyttöinen tutkaskanneri aina ennen kuin laitat akun paikalleen tai irrotat sen.

VAROITUS: Käytä ainoastaan DEWALT-akkuja ja latureita.

Akun asentaminen ja poistaminen käsikäyttöisestä tutkaskannerista (kuva 3)

HUOMAA: Varmista, että akku on täysin ladattu.

AKUN ASENTAMINEN TYÖKALUN KAHVAAN

1. Kohdista akku (a) kahvan sisällä oleviin kiskoihin.
2. Liu'uta akku paikalleen, kunnes kuulet napsahduksen.

AKUN POISTAMINEN TYÖKALUSTA

1. Paina vapautuspainiketta (I) ja vedä akku ulos käsikäyttöisen tutkaskannerin kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

KÄYTTÄMINEN

Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita ja määräyksiä.

Oikeaoppinen käden asento

US: Vakavan henkilövahinkovaaran välttämiseksi on AINA käytettävä oikeaoppista käden asentoa kuvan mukaisesti.

Käsien oikea asento tarkoittaa yhden käden pitämistä kahvassa (b).

Käyttöönotto (kuva 2)

Virran kytkeminen päälle/pois päältä

Kytke käsikäyttöinen tutkaskanneri päälle painamalla virtapainiketta (g) ja pitämällä sitä alhaalla 0,5 sekuntia.

Kytke käsikäyttöinen tutkaskanneri pois päältä, painamalla virtapainiketta (g) ja pitämällä sitä alhaalla 2 sekuntia.

Käsikäyttöinen tutkaskanneri sammuu myös automaattisesti, kun sitä ei käytetä 15 minuuttiin.

ALUSTAVAT ASETUKSET

Paina virtapainiketta (g) käsikäyttöisen tutkaskannerin kytkemiseksi päälle.

Kun käsikäyttöinen tutkaskanneri kytketään päälle ensimmäistä kertaa, se pyytää valitsemaan kielen.

1. Paina oikeaa/alanuolipainiketta (j) tai vasenta/ylänuolipainiketta (h) haluarnasi kielen valitsemiseksi.

ENGLISH ESPAÑOL FRANÇAIS DEUTSCH ITALIANO NEDERLANDS POLSKI РУССКИЙ

1. Paina OK-painiketta (i) valinnan vahvistamiseksi.

PERUSTOIMINNOT

Käskäyttöinen tutkaskanneri tunnistaa seinän takana olevat kohteet kolmessa vaiheessa.

1. Aseta laite seinään.
2. Esiskannauksen kartoitus: Siirrä suorassa linjassa seinäpinnan yli.
3. Skannattujen kohteiden näyttö: Skannaa vastakkaiseen suuntaan tunnistettujen kohteiden näyttämiseksi.

Esiskannauksen tietojen kartoitusprosessi voidaan aloittaa mihin tahansa suuntaan. Käsikäyttöinen tutkaskanneri siirtyy automaattisesti kohteiden esitystilaan, kun alustavaa skannaussuuntaa muutetaan.

Käsikäyttöistä tutkaskanneria voidaan käyttää niin vaaka- kuin pystysuunnassa.

Seinäpinnan ensimmäisen skannauksen aikana suoritetaan esiskannauksen tietojen kartoitus. Käskäyttöinen tutkaskanneri havaitsee ja kalibroïtuu automaattisesti kaikkien seinäpinnan alapuolella olevia kohteita varten. Kun skannauksen suuntaa muutetaan, käsikäyttöinen tutkaskanneri näyttää tunnistetut kohteet.

SUOMI

Käskäyttöinen tutkaskanneri voi kartoittaa ja analysoida jopa 3 metriä (9,8 jalkaa) seinää.

SKANNAUSPROSESSI

1. Alla oleva näyttö osoittaa, että käsikäyttöinen tutkaskanneri on valmis uutta skannausta varten.

BEGIN SCANNING

1. Aseta käsikäyttöinen tutkaskanneri seinään uuden skannauksen aloittamiseksi.

2. Siirä käsikäyttöistä tutkaskanneria seinän pintaa pitkin suorassa linjassa. Alla oleva näyttö osoittaa, että esiskannauksen kartoitus on käynnissä.

1. Käskäyttöisen tutkaskannerin skannausväli on 3 metriä (9,8 jalkaa) seinästä. Keltainen muistipalkki täyttyy osoittaen, kuinka suuri osa välistä on käytössä. Kun käyttövälin rajaa lähestytään, muistipalkki muuttuu punaiseksi.

1. Muuta skannaussuuntaa kartoitettujen tietojen lukemiseksi. Alla oleva päänäyttö tulee näkyviin.

Varmista, että pyörät ovat kiinni seinäpinnassa koko esiskannauksen tietojen kartoituksen ja skannauksen aikana.

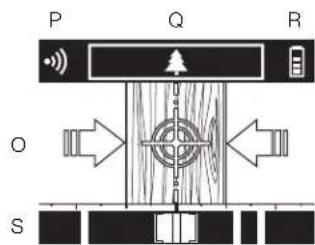

PÄÄNÄYTTÖ

Päänäyttö sisältää eri tieto-osioita.

O. Pääskannausikkuna
P. Luotettavuusmittari
Q. Materiaalin tunnistusikkuna
R. Akkuviran mittari
S. Jäljityspalkki

Pääskannausikkuna

Pääskannausikkuna (O) tarjoaa graafisen esityksen seinäpinnan alapuolella tunnistetusta kohteesta.

Laite tunnistaa puisia kohteita, rautaa sisältävän ja rautaa sisältämättömän metallin, muovin ja jännitteenalaiset sähköjohdot.

Jännitteenalainen sähkö
Rautaa
sisältävä
metalli

Rautaa sisältämätön metalli Muovi / PVC

Näkyviin tulevat nuolet ohjaavat kohteen keskelle. Kun kohteen keskikohta on tunnistettu, näkyviin tulee keskiviivan kuvake. Käsikäyttöinen tutkaskanneri voidaan lisäksi asettaa aktivoimaan äänimerkki, kun se keskitetään suoraan tunnistetun kohteen päälle. Lisätietoa äänimerkin käyttöönottamisesta ja käytöstä poistamisesta saa ohjekirjan osiosta

Valikkovalinnat. Käskäyttöisen tutkaskannerin yläosassa olevia kohdistusviivoja (kuva 2, e) voidaan käyttää sen jälkeen ohjata seinän merkitsemiseksi.

Luotettavuusmittari

Luotettavuusmittari (P) antaa tietoa signaalin vahvuudesta.

Kun mittari on syttynyt kokonaan, tietosignaali on vahva ja luotettavuus tunnistaa materiaali pinnan alta on suuri.

Kun mittari on syttynyt osittain, tietosignaali on heikompi ja luotettavuus tunnistaa materiaali seinän alta on pienempi.

Voit parantaa signaalin vahvuutta seuraavasti:

• Skannaa suorassa linjassa, joko vaaka- tai pystysuunnassa.
• Skannaa tasaisesti nostamatta laitetta seinän pinnasta.
• Skannaa aina HITAASTI maksimaalisen herkkyyden saavuttamiseksi.
• Älä kosketa skannattavaan pintaan toisella kädellä tai muulla kehonosalla, sillä se häiritsee skannausta.

- Lue ohjekirjan osio Tunnistaminen erityisten pintojen läpi.

Materiaalin tunnistusikkuna

Materiaalin tunnistusikkuna (Q) tarjoaa lisätietoa seinäpinnan alapuolella tunnistetusta kohteesta. Useita eri kohteita voi näkyä, jos ne ovat suoraan käsikäyttöisen tutkaskannerin alapuolella.

Tunnistettavia kohteita ovat:

Puu

Metalli (rautaa

Metalli sisältävä) sisältämätön)

(rautaa

Muovi

Jännitteenalainen sähkö

HUOMAA: Kun käsikäyttöinen tutkaskanneri on suoraan jännitteenalaisen johdon pääällä, jännitteenalaisen sähköjohdon kuvake tulee näkyviin pääskannausikkunaan (O) ja jännitteenalaisen sähköjohdon kuvake vilkkuu materiaalin tunnistusikkunassa (Q).

Kun käsikäyttöinen tutkaskannerin on lähellä, mutta ei suoraan jännitteenalaisen johdon päällä, jännitteenalaisen sähköjohdon kuvake vilkkuu materiaalin tunnistusikkunassa (Q). Tämä tarkoiltaa, että käsikäyttöisen tutkaskannerin lähellä on jännitteenalainen sähköjohto.

Akkuvirran mittari

Käskäyttöisen tutkaskannerin näytössä on akkuvirran mittari (R), joka sisältää neljä keltaista osiota, jotka osoittavat akun 10,8 V jäljellä olevan virtatason.

Kun akkuvirran taso on käyttörajan alapuolella, akkuvirran mittarin viimeisin osa muuttuu punaiseksi osoittaen, että akku on ladattava.

HUOMAA: Akkuvirran mittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita tuotteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Jäljityspalkki

Päänäytön alaosassa oleva jäljityspalkki (S) antaa yleisnäkymän esiskannauksen tietojen kartoituksen aikana tunnistettujen kohteiden määrästä.

Käsikäyttöisen tutkaskannerin nykyisen sijainnin osoittavat kannattimet ja varjoalue.

SUOMI

Jäljityspalkin avulla voidaan määrittää käsikäyttöisen tutkaskannerin siirtosuunta muiden kohteiden tunnistamiseksi seinäpinnan alapuolella.

Virheviestit

LIIAN NOPEA SKANNAUS

Jos skannausnopeus ylittää käsikäyttöisen tutkaskannerin maksimikäyttönopeuden, alla oleva viesti tulee näkyviin:

SCAN SLOWER MAXIMUM SPEED EXCEEDED

Poista käsikäyttöinen tutkaskanneri seinästä.

Kun näkyviin tulee ALOITA SKANNAUS [BEGIN SCANNING] -näyttö, aseta käsikäyttöinen tutkaskanneri seinään skannauksen aloittamiseksi uudelleen.

LIIAN HIDAS SKANNAUS

Jos skannausnopeus alittaa käsikäyttöisen tutkaskannerin minimikäyttönopeuden, seuraava viesti tulee näkyviin:

SCAN FASTER MINIMUM SPEED NEEDED

Poista käsikäyttöinen tutkaskanneri seinästä. Kun näkyviin tulee ALOITA SKANNAUS [BEGIN SCANNING] -näyttö, aseta käsikäyttöinen tutkaskanneri seinään skannauksen aloittamiseksi uudelleen.

ALHAINEN AKKUVIRTA

Jos 10,8 V akun virta on loppumaisillaan, seuraava virheviesti tulee näkyviin:

Jos käsikäyttöinen tutkaskanneri menettää kontaktin seinäpintaan, seuraava virheviesti tulee näkyviin:

LOST CONTACT WITH SURFACE RE-SCAN

Poista käsikäyttöinen tutkaskanneri seinästä. Kun näkyviin tulee ALOITA SKANNAUS [BEGIN SCANNING] -näyttö, aseta käsikäyttöinen tutkaskanneri seinään skannauksen aloittamiseksi uudelleen.

MAKSIMIVÄLIMATKA YLITETTY

Käskäyttöisen tutkaskannerin maksimiskannausväli on 3 metriä (9,8 jalkaa). Jos skannattu väli ylittää maksimiskannausvälin, seuraava virheviesti tulee näkyviin:

MAXIMUM DISTANCE EXCEEDED

Poista käsikäyttöinen tutkaskanneri seinästä. Kun näkyviin tulee ALOITA SKANNAUS [BEGIN SCANNING] -näyttö, aseta käsikäyttöinen tutkaskanneri seinään skannauksen aloittamiseksi uudelleen.

Valikkovalinnat

Paina valikkopainiketta (k) valikkovalintojen näkemiseksi.

HUOMAA: Voit painaa valikkopainiketta milloin tahansa yhden tason siirtymiseksi ylöspäin.

1. Paina oikeaa/alanuolipainiketta (j) tai vasenta/ylänuolipainiketta (h) valikkovalinnan korostamiseksi.

SUOMI

LANGUAGE VIEW TUTORIAL SOUND DISPLAY INFORMATION RESET FACTORY DEFAULTS

1. Paina OK-painiketta (i) valinnan vahvistamiseksi.

KIELIVALINTA

1. Paina oikeaa/alanuolipainiketta (j) tai vasenta/ylänuolipainiketta (h) haluamasi kielen valitsemiseksi.

ENGLISH ESPAÑOL FRANÇAIS DEUTSCH ITALIANO NEDERLANDS POLSKI Русский

1. Paina OK-painiketta (i) valinnan vahvistamiseksi.

OPASTUS

Käskäyttöisessä tutkaskannerissa on opastusloiminto, joka antaa parhaisiin käytäntöihin liittyviä neuvoja.

Opastustoiminnon jälkeen käsikäyttöinen lutkaskanneri palaa päävalikkoon.

ÄÄNEN KYTKEMINEN PÄÄLLE/POIS PÄÄLTÄ

1. Paina oikeaa/alanuolipainiketta (j) tai vasenta/ylänuolipainiketta (h) valinnan PAÄLLÄ [ON] tai POIS [OFF] korostamiseksi.

ON OFF

1. Paina OK-painiketta (i) valinnan vahvistamiseksi.

NÄYTTÖVERSIO

Käsikäyttöinen tutkaskanneri näyttää tuotteen ohjelmistoversion.

VERSION XXXXX

Paina OK-painiketta (i) poistuaksesi valinnasta.

TEHDASASETUKSIEN PALAUTUS

HUOMAUTUS: Kun oletusasetukset palautetaan, kaikki sen hetkiset asetukset poistetaan.

1. Paina oikeaa/alanuolipainiketta (j) tai vasenta/ylänuolipainiketta (h) valinnan KYLLÄ [YES] tai El [NO] korostamiseksi.

YES NO

1. Paina OK-painiketta (i) valinnan vahvistamiseksi.
2. Jos valitset KYLLÄ, käsikäyttöinen tutkaskanneri pyytää toisen vahvistuksen tehdasasetuksien palauttamiseksi. Paina oikeaa/alanuolipainiketta (j) tai vasenta/ylänuolipainiketta (h) valinnan KYLLÄ [YES] tai EI [NO] korostamiseksi.

YES NO

1. Paina OK-painiketta (i) valinnan vahvistamiseksi.

Käyttövinkkejä

• Käytä ainoastaan DEWALT 10,8 V XR litiumioniakkua.
• Varmista, että DEWALT -akku on hyvässä käyttökunnossa. Jos päänäytössä oleva akkuvirran mittari (R) osoittaa vain yhden punaisen osion, akku on ladattava.
• Skannaa suorassa linjassa, joko vaaka- tai pyslysuunnassa.

SUOMI

• Skannaa tasaisesti nostamatta laitetta seinän pinnasta.
• Skannaa aina HITAASTI maksimaalisen herkkyyden saavuttamiseksi.
• Älä kosketa skannattavaan pintaan toisella kädellä tai muulla kehonosalla, sillä se voi häiritä skannausta.
• Katso rakennuskaaviot, johtojen ja putkien ulostuloaukot ja rakennustekniikat. Paalut sijaitsevat yleensä joko 40 cm:n (16") tai 60 cm:n (24") välein keskikohdasta ja ne ovat 38 mm (1-1/2") leveitä. Ovet ja ikkunat on usein valmistettu paaluilla ja palkeilla, jotka sijaitsevat lähellä toisiaan.
• Vältä skannaamasta materiaaleja, joiden tiiviys on vaihteleva, niitä ovat esimerkiksi pehmustetut matot, liian paksu laasti ja laatta, vasta maalatut seinät tai metalliset seinäpäällysteet.
• Vältä korujen, kuten sormusten tai kellojen, käyttöä. Metalli voi aiheuttaa epätarkkoja mittaustuloksia.
• Suojaa laite kosteudelta ja suoralta auringonvalolta.
• Älä aseta tarroja, merkkejä, maalia tai nimikilpiä, varsinkaan metallisia, työkalun takana olevalle anturialueelle.

HUOLTO

VAROITUS: Sammuta käsikäyttöinen tutkaskanneri aina ennen kuin laitat akun paikalleen tai irrotat sen.

Käskäyttöinen DEWALT-tutkaskanneri on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

Laturia, akkua ja käsikäyttöistä tutkaskanneria ei voida huoltaa. Sisällä ei ole mitään huollettavia osia.

Puhdistaminen

VAROITUS: Puhalla liat ja pöly pois vähintään kerran viikossa puhtaalla ja kuivalla ilmalla. Silmävammojen minimoimiseksi puhalluksen aikana tulee aina käyttää asianmukaisia suojalaseja.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

VAROITUS: Älä pyyhi etuosaa liuotusaineilla, muutoin se voi vaurioitua. Älä puhdista infrapunainssejä liian voimakkaasti, sillä niiden herkkä heijastusta estävä pinta voi vaurioitua.

LATAUSLAITTEEN PUHDISTUSOHJEET

VAROITUS: Sähköiskun vaara. Irrota pistoke sähköpistorasiasta ennen puhdistamista. Voit poistaa lian ja rasvan latauslaitteen ulkopinnasta pyyhkimällä kankaalla tai harjaamalla pehmeällä muulla kuin metallista valmistetulla harjalla. Älä käytä vettä tai puhdistusaineita.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALT Tin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

VALMISTAJAN SUOSITTELEMAT LISÄVARUSTEET:

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tätä tuotetta ei saa hävittää kolitalousjätteen mukana.

Jos DEWALT-tuote on tullut elinkaarensa päähän tai jos et enää tarvitse sitä, älä hävitä sitä kotitalousjätteenä. Toimita se kierrätykseen.

Kierrätykseen toimitetut käytetyt tuotteet ja pakkaus voidaan käyttää uudelleen. Tämä suojelee ympäristöä ja vähentää raaka-aineiden tarvetta.

Paikallisissa määräyksissä voidaan edellyttää, että sähkölaitteet on toimitettava kierrätysasemalle tai jälleenmyyjälle, jolta ostit uuden tuotteen.

DEWALT kierrättää DEWALT-tuotteet, kun ne ovat tulleet elinkaarensa päähän. Voit käyttää tätä palvelua palauttamalla tuotteen valtuutettuun huoltokorjaamoon. Se toimitetaan sieltä meille.

Saat lähimmän valtuutetun DEWALT-huoltokorjaamon tiedot ottamalla yhteyden lähimpään DEWALT-toimipisteseen. Yhteystiedot ovat tässä käyttöohjeessa. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com.

Ladattava akku

Jos akun teho heikkenee, se on ladattava. Kun akku on tullut elinkaarensa päähän, toimita se kierrätykseen ympäristöystävällisellä tavalla.

• Käytä laitetta, kunnes akku tyhjenee. Irrota akku laitteesta.
• Li-lon-akut ovat kierrätettäviä. Viene jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ •

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksultomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT-korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU •

Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialiset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,
  • laite on kulunut vain normaalisti,
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,
• ostotodistus esitetään,
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhteyden laiteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhleyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com.

Vianetsintä

TILANNE MAHDOLLINEN SYY RATKAISU
Laite ei kytkeydy päälle	Ei virransyöttöä	Varmista, että 10,8 V akku on täysin ladattuAseta 10,8 V akku oikein kahvaan
Laite ei näytä kohteita, viesti “Esiskannaustietojen kartoitus”	Laite suorittaa skannatun alueen kartoitusta	Katso osioSkannausprosessi
Materiaaleja ei havaittu tai kohteiden tunnistus on vaikeaa	Liian kapea alue kartoitettuVaikea skannata erityisiä seinäpintoja	Kartoita uudelleen suurempi alueSkannaa hitaastiSkannaa suorassa linjassaKatso osioTunnistaminen erityisten pintojen läpiSkannaa sekä vaaka- että pystysuuntaan
Metallin tunnistus on vaikeaa	Metalliesineet ovat liian syvällä	Skannaa sekä vaaka- että pystysuoraan.Metallin herkkyys on suurempi, kun metallinen kohde on samansuuntaisesti anturiin.
Mahdollinen virheellinen metallin tunnistus	Metallisia esineitä, kuten koruja, on liian lähellä anturialuetta	Poista korut ja skannaa uudelleen
Skannaus vaikeaa ovien tai ikkunoiden lähellä	Kaksin- tai kolminkertaiset paalut ovat yleisiä ovien ja ikkunoiden ympärillä	Tunnista sen sijaan ulkoreuna
Havaittu jännitealue on odotettua suurempi	Seinäpinnassa voi olla staattista sähköä	Skannaa pienempi alueKytke sähköjärjestelmä pois ja tunnista sen sijaan metalliverkkoAseta vapaa käsi seinään staattisen sähkön poistamiseksi
Jännitettä ei havaittu alueella, jossa sitä odotettiin olevan	Johdot on suojattu kaapelinsuojaputkillaJohdot ovat syvemmällä kuin 76 mm (3")Johdoissa ei ole virtaaSkannauasta ei voida suorittaa erityisissä seinäpinnoissa	Tarkista tunnistettu metalli skannausikkunassa kaapelinsuojaputkien määrittämiseksiKytke kohde pistokceeseen jännitteentarkistamiseksiKatso osioTunnistaminen erityisten pintojen läpi
Alhainen luotettavuusmittarin lukema	Skannauasta ei suoriteta suorassa linjassaLiian nopea skannausVaikaa skannata erityisiä seinäpintoja	Skannaa hitaastiSkannaa suorassa linjassaKatso osioTunnistaminen erityisten pintojen läpi
Virheviesti: Liian nopea • Liian	nopea skannaus • Skannaa hitaasti
Virheviesti: Pintakontakti menetetty	Käsikäyttöinen tutkaskanneri nostettu pois seinäpinnasta	Kartoita alue uudelleen ja suorita skannaus uudelleen
Keskityslinja ei tule näkyviin	Seinä on paksu tai kiinteä	Katso osioTunnistaminen erityisten pintojen läpi
Näyttö pysähtyy tai se ei kytkeydy päälle	Ohjelmisto lukittunut • Aseta pieni esine (esim. paperiklemmarin pää) nollauspainikkeeseen. Nollauspainike sijaitsee takaosassa merkin alapuolella. Merkissä on ympyrä, joka ilmoittaa nollauspainikkeensijainnin.

SVENSKA

SLADDLÖS HANDHÅLLEN RADARSKANNER DCT418

Gratulerar!
