MANUALE UTENTE DCT418 DEWALT

Italiano (tradotto dalle istruzioni originali) 89

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

Tensione	V_DC	10,8
Tipo
Tipo di batterie	Li-lon
Intervallo di temperatura (In funzione) (23 °F a 113 °F)		-5 °C a 45 °C
Intervallo di temperatura (A riposo) (-25 °F a 122 °F)		-32 °C a 50 °C
Peso (senza batteria) kg	0,6
Rileva attraverso cartongesso, compensato, pannello a scaglie orientate, piastrelle in ceramica, marmo e calcestruzzo
Rileva oggetti metallo non ferroso, PVC, e cavi elettrici in tensione	Pemi in legno, metallo ferroso,
		38 mm (1-1/2")
Profondità di rilevazione massima dei permi in legno
Profondità di rilevazione massima dei metalli non ferrosi		76 mm (3")
Profondità di rilevamento massima dei metalli ferrosi		76 mm (3")
Profondità di rilevamento massima dei tubi in PVC		76 mm (3")
Profondità di rilevamento massima dei cavi elettrici in tensione		76 mm (3")
Precisione della posizione		+/- 13 mm (1/2")
Tipo di display		89 mm (3,5") LCD a colori
Risoluzione del display		320x240 pixel
Selezione della lingua tedesco, italiano, olandese, ingiese, spagnolo, francese, russo, polacco

Pacco batteria		DCB121	DCB123
Tipo batterie		Li-Ion	Li-Ion
Tensione	V_cc	10,8	10,8
Capacità	A_h	1,3	1,5
Peso	kg	0,2	0,2

Caricabatteria		DCB100		DCB105
Tensionedi rete	V_AC	230		230
Tipo batterie		Li-Ion		Li-Ion
Tempo di carica approssimativo	min	40 (pacchi da 1,3 Ah)	40 (pacchi da 1,5 Ah)	30 (pacchi da 1,3 Ah)	30 (pacchi da 1,5 Ah)
Peso	kg	0,3		0,49

Fusibili

Europa per apparati da 230 V 10 Ampere, di rete

AVVERTENZA: questo è un prodotto di Classe A. In un ambiente domestico, questo prodotto potrebbe causare interferenze radio, nel cui caso l'utente è obbligato a prendere gli adeguati provvedimenti.

AVVERTENZA: l'aumento della tensione elettrostatica potrebbe causare un guasto al display e tutti i dati non salvati andranno perduti. Se lo schermo si blocca, rimuovere il pacco batteria da 10,8 V per ripristinare l'unità. Reinserire il pacco batteria e premere il pulsante di accensione.

Definizioni: istruzioni di sicurezza

Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

ITALIANO

Evidenzia il rischio di scossa elettrica.

Evidencia il rischio d'incendio.

AVVERTENZA: per ridurre il rischio di lesioni, leggere il manuale di istruzioni.

Importanti istruzioni sulla sicurezza

• Leggere queste istruzioni.
• Conservare queste istruzioni.
• Fare attenzione agli avvisi.
• Seguire tutte le istruzioni.
  • Utilizzare solamente collegamenti/accessori specificati dal costruttore.
• Per la manutenzione rivolgersi a personale tecnico qualificato. La riparazione è necessaria quando l'apparato è stato danneggiato in qualsiasi modo, è stato esposto alla pioggia o all'umidità, non funziona normalmente o è stato fatto cadere.

CONSERVARE TUTTI GLI AVVERTIMENTI E LE ISTRUZIONI PER CONSULTAZIONI FUTURE

Sicurezza dell'area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Durante l'uso del rilevatore radar portatile, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

Sicurezza personale

a) Quando si utilizza un rilevatore radar portatile, evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare il rilevatore radar portatile quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali. Un solo attimo di disattenzione durante l'uso del rilevatore radar portatile potrebbe provocare gravi lesioni personali.
b) Non sbilanciarsi. Mantenere sempre un appoggio ed equilibrio adeguati. Ciò consente un migliore controllo del rilevatore radar portatile nelle situazioni impreviste.

c) Usare il vestiario appropriato. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

Uso e manutenzione

a) Ritirare un rilevatore radar portatile inattivo lontano dalla portata dei bambini e non permettere a persone che non hanno esperienza con il rilevatore radar o con queste istruzioni di utilizzare l'apparato. Il rilevatore radar portatile potrebbe risultare pericoloso nelle mani degli utenti non addestrati.
b) Utilizzare il rilevatore radar portatile, gli accessori, ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo del rilevatore radar portatile per impieghi diversi da quelli previsti può provocare situazioni di pericolo.

Uso e cura degli apparati a batteria

a) Ricaricare la batteria esclusivamente con il caricabatteria specificato da DEWALT. Un caricabatteria adatto per un tipo di gruppo batterie può esporre al rischio d'incendio se usato con gruppo batterie diverso.
b) Quando non è in uso, il gruppo batterie va conservato lontano da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono creare contatto tra i poli. Il cortocircuito dei poli del gruppo batterie può causare ustioni o incendi.
c) In condizioni di sovraccarico, le batterie possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

Informazioni di sicurezza per rilevatori radar portatili

AVVERTENZA: non smontare né modificare il rilevatore radar portatile. Non vi sono parti riparabili all'interno. In caso di assistenza, rivolgersi al proprio rivenditore locale.

ITALIANO

• Non azionare il rilevatore radar portatile con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. I rilevatori radar portatili creano scintille che possono incendiare le polveri o i fumi.
• Il rilevatore radar portatile deve essere utilizzato esclusivamente con le apposite batterie DEWALT. L'uso di gruppi di batterie diversi può esporre al rischio di incendi.
• Conservare il rilevatore radar portatile lontano dalla portata dei bambini e di altre persone inesperte. Gli apparati sono pericolosi in mano a persone inesperte.
• Non rimuovere o cancellare le targhette di avvertenza.
• Il rilevatore radar portatile deve rimanere a contatto con la superficie della parete durante tutta la scansione.
• Il funzionamento ottimale del rilevatore radar portatile è possibile soltanto quando le istruzioni per l'uso vengono lette e seguite.
• Non attaccare adesivi sulle targhette dell'area del sensore sul retro del rilevatore radar portatile. Gli adesivi metallici in particolare potrebbero influire sui risultati della misurazione.
• Prima di accendere il rilevatore radar portatile, assicurarsi che la superficie posteriore non sia umida. Se necessario, asciugarla con un panno asciutto prima della scansione.
• Non esporre a temperature estreme o a sbalzi di temperatura. In caso di grandi sbalzi di temperatura, consentire all'unità di adattarsi alla temperatura ambiente prima dell'accensione. Gli sbalzi di temperatura possono compromettere il display e l'accuratezza dell'apparato.
• L'elettricità statica potrebbe risultare in un rilevamento inaccurato dei cavi elettrici.

AVVERTENZA: non esporre il rilevatore radar portatile o la batteria a calore eccessivo come sole, fuoco o simili.

AVVERTENZA: le modifiche non autorizzate dal fabbricante possono annullare il diritto dell'utente a utilizzare questo dispositivo.

AVVERTENZA: non si deve fare affidamento esclusivamente sul rilevatore per individuare gli oggetti al di sotto della superficie di scansione. In determinate circostanze, il rilevatore potrebbe non identi fi care tutti gli oggetti o la posizione esatta degli oggetti. Utilizzare altre

fonti di informazione per assistere nell'individuazione degli oggetti prima di penetrare nella superfi cie. Tali fonti aggiuntive includono piani di costruzione, punti visibili di ingresso di tubature e fi li nelle pareti, per esempio in un seminterrato e pratiche di distanziamento dei temi standardi di 40 cm (16") o 60 cm (24").

AVVERTENZA: è sempre necessario prestare attenzione durante l'inserimento di chiodi, il taglio o la trapanatura di soffi tti, pareti e pavimenti che potrebbero contenere fi li o tubature vicino alla superfi cie. I fi li schermati, disattivati o privi di tensione non saranno rilevati come fi li sotto tensione. Ricordare che i perni o i travicelli solitamente si trovano a una distanza di 40 cm (16") o 60 cm (24") al centro e solitamente presentano una larghezza di 38 mm (1-1/2"). Prestare attenzione nei casi in cui la distanza è ravvicinata o la larghezza è differente. Disattivare sempre la corrente quando si lavora vicino ai fi li elettrici. Inoltre, spegnere anche il gas e l'acqua.

AVVERTENZA: per ridurre il rischio di lesioni e scosse elettriche, disattivare sempre l'alimentazione quando si lavora vicino a fi li elettrici. I fi li metallici schermati o quelli all'interno di condotti metallici non saranno rilevati. Prestare estrema attenzione in tali casi o in presenza di fi li CA sotto tensione. Testare la funzionalità della corrente CA, effettuare la rilevazione su un'alimentazione elettrica nota prima della misurazione.

AVVERTENZA: i cavi sotto tensione con una profondità superiore a 50,8 mm (2") dalla superfi cie, dietro condutture di plastica, pareti sottili in legno compensato o rivestimenti metallici, i cavi con corrente CC o i fi li utilizzati nelle telecomunicazioni e sistemi informatici potrebbero non essere rilevati. I fi li che non sono sotto tensione potrebbero essere rilevati come oggetti metallici.

AVVERTENZA: non utilizzare l'apparato per rilevare la tensione CA in fi li non isolati, esposti o liberi. Non utilizzare come sostituto di un voltometro.

ITALIANO

AVVERTENZA: i valori di rilevamento possono risultare compromessi tramite determinate condizioni ambientali. Queste includono la vicinanza di altre apparecchiature che producono forti campi magnetici o elettromagnetici, umidità, materiali di costruzione metallici, materiali isolanti laminati con carta stagnola o carta da parati o piastrelle conduttivi. L'uso di sistemi di trasmissione come WLAN, UMTS, radar, alberi di trasmissione o microonde possono infi uire sulle misurazioni.

ATTENZIONE: non usare sulle persone o sugli animali. questo apparato non è fatto per essere utilizzato su persone o animali e può causare lesioni se utilizzato.

ZIONE: quando non viene usato, appoggiare il rilevatore radar portatile di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Rilevamento tramite condizioni di superfi cie speciali

CARTA DA PARATI

Il rilevatore radar portatile funziona normalmente sulle pareti rivestite con carta da parati o tessuto, a meno che i materiali non siano di carta stagnola metallica, non contengano fibre metalliche o siano ancora bagnati dopo l'applicazione.

CARTONGESSO

A causa dello spessore non uniforme dell'intonaco, l'identificazione dei perni potrebbe risultare difficile. Potrebbe essere più facile identificare le testine dei chiodi metallici nei perni. Se l'intonaco è rinforzato con una rete metallica, il rilevatore radar portatile non sarà in grado di rilevare gli oggetto dietro di esso in maniera affidabile.

PARETI E SOFFITI A GRANA O ACUSTICI

Durante la scansione di una parete o di un soffitto con una superficie irregolare, posizionare del cartone sottile sulla superficie ed effettuare la scansione sopra il cartone.

PAVIMENTAZIONE IN LEGNO, SOTTOPAVIMENTAZIONE IN LEGNO E CARTONGESSO SU LEGNO COMPENSATO

A causa dello spessore di questi materiali, potrebbe essere difficile rilevare un perno o travicello in legno. Potrebbe essere più facile rilevare i chiodi metallici che fissano i materiali al perno o travicello.

MOQUETTE

Il rilevatore radar portatile non è in grado di rilevare i perni o i travicelli attraverso la moquette. Potrebbe essere più facile rilevare i chiodi metallici che fissano i materiali al perno o travicello.

NOTA: la profondità e accuratezza di rilevamento può variare a seconda dell'umidità, del contenuto dei materiali, della conformità e vernice della parete.

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

• Rischio di lesioni personali causate dall'utilizzo prolungato.
• Rischio di lesioni personali a causa di un contatto accidentale con parti portatrici di corrente durante la lavorazione.

Contrassegni sul rilevatore radar portatile

Sul rilevatore radar portatile sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

POSIZIONE DEI CODICI DEI DATI

I codici dei dati, che comprendono anche l'anno di fabbricazione, sono stampati sulla superficie dell'alloggiamento che fa da giunto tra apparato e batteria.

Esempio:

2012 XX XX

Anno di fabbricazione

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e d'uso per i caricabatteria DCB100 e DCB105.

ITALIANO

- Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di lesioni, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

AVVISO: in certe condizioni, con il caricabatterie inserito nella presa elettrica, il caricabatterie può essere cortocircuitato da corpi estranei. Materiali estranei di natura conduttiva come, a titolo esemplifi cativo ma non esaustivo, polvere di smerigliatura, schegge metalliche, lana di acciaio, lamine di alluminio o qualsiasi accumulo di particelle metalliche, dovrebbero essere eliminati dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specifici catamente per lavorare insieme.
• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.
• Non esporre il caricabatteria a pioggia o neve.
• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.

• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.

• Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.

• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.

• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati — farli sostituire immediatamente.

• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.

• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portario in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.
• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230 V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

Il caricabatteria DCB100 e DCB105 sono compatibili con batterie da 10,8 V Li-Ion.

Questi caricabatterie non richiedono regolazioni e sono progettati affinché il loro uso sia il più facile possibile.

ITALIANO

Procedura di carica (fi g. 1)

1. Innestare il caricabatterie in una presa adatta prima di inserire il pacco batteria.
2. Inserire il pacco batteria (a) nel caricabatteria. La luce rossa (in carica) lampeggia continuamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica è indicato dalla spia rossa che rimane ACCESA di continuo. Il pacco è completamente carico e va utilizzato subito o lasciato nel caricabatteria.

NOTA: per garantire la massima prestazione e durata delle batterie Li-Ion, caricare completamente la batteria prima di utilizzarla per la prima volta.

Procedura di carica

Vedere la tavola seguente per lo stato di carica del pacco batteria.

Stato di carica

in carica - - - -

carica completa

ritardo per pacco caldo/freddo — — — —

sostituire il pacco batteria ••••••••••••

Ritardo per pacco caldo/freddo

Se il caricabatterie riconosce una batteria come troppo calda o troppo fredda, avvia automaticamente un ritardo dovuto a pacco caldo/freddo, sospendendo la carica fino a quando la batteria raggiunga una temperatura appropriata. Il caricabatterie commuta poi automaticamente alla modalità di carica del pacco. Questa caratteristica assicura la massima durata delle batterie.

SOLO PER PACCO BATTERIA LI-ION (AGLI IONI DI LITIO)

Le batterie Li-Ion (agli ioni di litio) sono progettate con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegne automaticamente quando si attiva il sistema di protezione elettronico. Se ciò avviene, inserire la batteria Li-lon nel caricabatterie, lasciandovela fino a quando non è completamente carica.

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
• Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non immagazzinare o non utilizzare l'apparato e il pacco batteria in posti dove la temperatura raggiunge o supera 40 °C (105 °F) (come nei capannoni o nelle costruzioni metalliche in estate).

AVVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

ATTENZIONE: quando non viene usato, appoggiare l'apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

ISTRUZIONI DI SICUREZZA SPECIFICHE PER IONI DI LITIO (Li-Ion)

• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

Pacco batteria

TIPO BATTERIE

Il modello DCT418 funziona con batterie DEWALT da 10,8 volt.

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

In aggiunta ai pittogrammi utilizzati in questo manuale, le targhette sul caricabatteria e sul pacco batteria mostrano i pittogrammi seguenti:

Leggere il manuale d'istruzioni prima dell'uso.

Ritardo per pacco caldo/freddo.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Utilizzare solo con pacchi batteria DEWALT; gli altri possono scoppiare causando lesioni personali e danni.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C and 40 °C.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Non bruciare il pacco batteria.

Vedere i Dati tecnici per il tempo di ricarica.

Solo per uso interno.

Contenuto della confezione

La confezione contiene:

1 Rilevatore radar portatile
1 Pacco batteria agli ioni di litio da 10,8 V XR
1 Caricabatteria
1 Manuale di istruzioni
1 Disegno con viste esplose

ITALIANO

NOTA: i pacchi batteria e i caricabatteria non sono compresi nei modelli N.

• Verificare eventuali danni all'apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.
• Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale.

Descrizione (fi g. 2)

AVVERTENZA: non modificare mai il rilevatore radar portatile o alcuna parte di esso. Potrebbe dar luogo a danni o a lesioni personali.

a. Pacco batteria agli ioni di litio da 10,8 V XR
b. Impugnatura
c. Rotelle
d. Area del sensore
e. Linea di allineamento centrale

f. Display

g. Pulsante di accensione/spegnimento

Pulsante menu principale

DESTINAZIONE D'USO

Il rilevatore radar portatile è progettato per assistere nell'individuare oggetti dietro la superficie di una parete. Può essere utilizzato su superfici tra cui carlongesso, legno compensato, pannello a scaglie orientate, piastrelle in ceramica, marmo e calcestruzzo.

Gli oggetti rilevati comprendono permi in legno, metalli ferrosi, metalli non ferrosi, fili elettrici sotto tensione e tubature in PVC.

Leggere il manuale completo prima di utilizzare il rilevatore radar portatile.

Il rilevatore radar portatile è un apparato professionale. NON consentire ai bambini di entrare in contatto con l'apparato. L'uso di questo apparato da parte di persone inesperte deve avvenire sotto sorveglianza.

Sicurezza elettrica

Il caricatore è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione della batteria corrisponda alla tensione della targhetta. Assicurarsi inoltre che la tensione del caricatore corrisponda a quella della presa elettrica.

L'apparato DEWALT possiede doppio isolamento secondo la normaliva EN 60335, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) - utensili elettrici

Tipo 12 per la classe I (messa a terra) - utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione minima del conduttore è 1 mm² e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: spegnere sempre il rilevatore radar portatile prima di inserire o rimuovere il gruppo batterie.

ENZA: utilizzare esclusivamente pacchi batterie e caricabatteria DEWALT.

Inserimento e rimozione del pacco batteria dal rilevatore radar portatile (fi g. 3)

NOTA: assicurarsi che la batteria sia completamente carica.

PER INSTALLARE IL PACCO BATTERIA NELL'IMPUGNATURA DELL'APPARATO

1. Allineare il pacco batteria (a) alle guide all'interno dell'impugnatura.
2. Farlo scorrere in posizione finché non si sente un clic.

PER RIMUOVERE IL PACCO BATTERIA DALL'APPARATO

1. Premere il pulsante di rilascio (I) ed estrarre il pacco batteria dal rilevatore radar portatile.

ITALIANO

1. Inserire il pacco batteria nel caricatore come descritto nella sezione caricabatteria di questo manuale.

FUNZIONAMENTO

Istruzioni per l'utilizzo

WARNING: osservare sempre le istruzioni di sicurezza e le normative in vigore.

Posizione corretta delle mani

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, tenere SEMPRE le mani nella posizione corretta, come illustrato

La posizione corretta delle mani richiede una mano sull'impugnatura (b).

Per iniziare (fi g. 2)

Accensione/spegnimento

Per accendere il rilevatore radar portatile, premere il pulsante di accensione/spegnimento (g) e tenerlo per 0,5 secondi.

Per spegnere il rilevatore radar portatile, premere il pulsante di accensione/spegnimento (g) e tenerlo per 2 secondi.

Il rilevatore radar portatile si spegne automaticamente dopo 15 minuti di inattività.

CONFIGURAZIONE INIZIALE

Premere il pulsante di accensione (g) per accendere il rilevatore radar portatile.

Alla prima accensione del rilevatore radar portatile verrà richiesto di selezionare una lingua.

1. Premere il tasto freccia destra/giù (j) o il tasto freccia sinistra/su (h) per selezionare la lingua desiderata.

ENGLISH ESPAÑOL FRANÇAIS DEUTSCH ITALIANO NEDERLANDS POLSKI РУСКИЙ

1. Premere il pulsante OK (i) per confermare la selezione.

FUNZIONAMENTO DI BASE

Il rilevatore radar portatile identifica gli oggetti dietro la superficie di una parete in tre passaggi.

1. Posizionare l'unità sulla parete.
2. Mappatura pre-scansione: Muoversi in linea retta attraverso la superficie della parete.
3. Visualizzazione degli oggetti rilevati: Invertire la direzione di scansione per visualizzare gli oggetti identificati.

La procedura di mappatura dei dati pre-scansione può iniziare in qualsiasi direzione. Il rilevatore radar portatile passerà automaticamente alla visualizzazione degli oggetti quando viene invertita la direzione di scansione iniziale.

Il rilevatore radar portatile può essere utilizzato in orizzontale o in verticale.

Durante il primo passaggio sulla superficie della parete si verifica la mappatura dei dati pre-scansione. Il rilevatore radar portatile effettua automaticamente la rilevazione e calibrazione per tutti gli oggetti al di sotto della superficie della parete.

Quando la direzione di scansione viene invertita, il rilevatore radar portatile visualizza gli oggetti identificati.

Il rilevatore radar portatile è in grado di mappare e analizzare una sezione della parete fino a un massimo di 3 metri (9,8 piedi).

PROCEDURA DI SCANSIONE

1. La schermata di seguito indica che il rilevatore radar portatile è pronto per avviare una nuova scansione.

1. Posizionare il rilevatore radar portatile sulla parete per avviare una nuova scansione.
2. Spostare il rilevatore radar portatile lungo la superficie della parete in linea retta. La schermata di seguito comparirà a indicare che la mappatura dei dati pre-scansione è in corso.

PRESCANSIONE DATI DI MAPPATURA

1. Il rilevatore radar portatile ha un intervallo di scansione della sezione di una parete pari a 3 metri (9,8 piedi). La barra di memoria gialla si riempie a indicare la quantità di intervallo disponibile utilizzata. Man mano che ci si avvicina al limite di distanza, la barra di memoria diventa di colore rosso.

PRESCANSIONE DATI DI MAPPATURA

1. Invertire la direzione di scansione per leggere i dati mappati. Comparirà la schermata di visualizzazione principale di seguito.

Assicurarsi che le rotelle siano a contatto con la superficie della parete durante l'intera mappatura dei dati pre-scansione e dei passaggi di scansionamento.

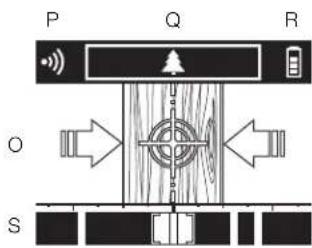

SCHERMO DI VISUALIZZAZIONE PRINCIPALE

Lo schermo di visualizzazione principale contiene diverse sezioni di informazioni.

O. Finestra di scansionamento principale
P. Barra di sicurezza
Q. Finestra di identificazione dei materiali
R. Indicatore del carburante della batteria
S. Barra di tracciamento

Finestra di scansionamento principale

La finestra di scansionamento principale (O) fornisce una rappresentazione grafica dell'oggetto identificato al di sotto della superficie della parete.

Gli oggetti identificati comprendono legno, metalli ferrosi, metalli non ferrosi, platica e fili elettrici sotto tensione.

Elettricità tensione

sotto M ferrosi

Metalli non ferrosi

Plastica / PVC

Degli indicatori freccia compariranno per guidare verso il centro di un oggetto. Una volta rilevato il centro dell'oggetto, comparirà un'icona della linea centrale. In aggiunta, è possibile impostare il rilevatore radar portatile in modo che emetta un suono quando viene centrato direttamente sopra un oggetto identificato. Ulteriori informazioni su come

ITALIANO

accendere o spegnere l'indicazione sonora sono riportate nella sezione Opzioni Menu del manuale. Le linee di allineamento (Fig. 2, e) al di sopra del rilevatore radar portalile possono quindi essere utilizzate per guidare i contrassegni sulla parete.

Barra di sicurezza

La barra di sicurezza (P) fornisce un'indicazione relativa della potenza del segnale.

Una barra di sicurezza completamente illuminata indica un forte segnale dati e un'elevata sicurezza del materiale identificato sotto la superficie.

Una barra di sicurezza parzialmente illuminata indica un segnale più debole e meno sicurezza del materiale identificato sotto la superficie.

Per migliorare la potenza del segnale, seguire questi suggerimenti:

• Effettuare la scansione in linea retta, in orizzontale o in verticale.
• Effettuare la scansione in modo uniforme senza sollevare l'apparato dalla superficie della parete.
• Effettuare sempre la scansione LENTAMENTE per ottenere la massima sensibilità.
• Non toccare la superficie di scansione con l'altra mano o con qualsiasi parte del corpo siccome interferisce con la scansione.
• Consultare la sezione Rilevamento attraverso condizioni di superficie speciali del manuale.

Finestra di identificazione dei materiali

La finestra di identificazione dei materiali (Q) fornisce ulteriori dettagli dell'oggetto identificato al di sotto della superficie della parete. Potrebbero essere visualizzati più oggetti se si trovano tutti direttamente sotto la posizione del rilevatore radar portatile.

Gli oggetti identificati comprendono:

Legno

Metalli (ferrosi)

(non

Plastica Elettricità sotto tensione

NOTA: quando il rilevatore radar portatile si trova direttamente sopra un filo sotto tensione, l'icona dell'elettricità sotto tensione comparirà nella finestra di scansione principale (O) e l'icona dell'elettricità sotto tensione lampeggerà nella finestra di identificazione dei materiali (Q).

Quando il rilevatore radar portatile si trova vicino, ma non direttamente sopra un filo sotto tensione, l'icona dell'elettricità sotto tensione lampeggerà nella finestra di identificazione dei materiali (Q). Questo indica la presenza di elettricità sotto tensione nelle vicinanze del rilevatore radar portatile.

Indicatore del carburante della batteria

Il display sul rilevatore radar portatile include un indicatore del carburante della batteria (R) composto da quattro segmenti gialli che indicano il livello di carica rimanente nel pacco batteria da 10,8 V. Quando il livello di carica nella batteria scende al di sotto del limite

utilizzabile, l'ultimo segmento dell'indicatore del carburante della batteria si accende di rosso a indicare che sarà necessario ricaricare la batteria.

NOTA: l'indicatore del carburante della batteria è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità del prodotto ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all'applicazione dell'utente finale.

Barra di tracciamento

La barra di tracciamento (S) al fondo dello schermo di visualizzazione principale fornisce una panoramica macro del numero di oggetti individuati durante la procedura di mappatura dei dati di pre-scansione.

La posizione attuale del rilevatore radar portatile è indicata dalle parentesi e dall'area ombreggiata.

La barra di tracciamento può essere utile per indicare la direzione in cui spostare il rilevatore radar portatile per identificare oggetti aggiuntivi dietro la superficie della parete.

Messaggi di errore

SCANSIONE TROPPO VELOCE

Se la velocità di scansione supera la velocità massima di elaborazione del rilevatore radar portatile, comparirà il messaggio di errore sottostante:

ITALIANO

DIMINUISCI LA VELOCITÀ DI SCANSCIONE VELOCITÀ MASSIMA SUPERATA

Rimuovere il rilevatore radar portatile dalla parete.

Quando viene visualizzata la schermata INIZIA SCANSIONE sul display, posizionare il rilevatore radar portatile sulla parete per riavviare la scansione.

SCANSIONE TROPPO LENTA

Se la velocità di scansione è al di sotto della velocità minima di elaborazione del rilevatore radar portatile, comparirà il seguente messaggio di errore:

AUMENTÀ LA VELOCITÀ DI SCANSIONE VELOCITÀ MINIMA NECESSARIA

Rimuovere il rilevatore radar portatile dalla parete.

Quando viene visualizzata la schermata INIZIA SCANSIONE sul display, posizionare il rilevatore radar portatile sulla parete per riavviare la scansione.

BATTERIA SCARICA

Se il pacco batteria da 10,8 V sta per esaurire la carica, comparirà il seguente messaggio di errore:

BATTERIA SCARICA

Sostituire o ricaricare il pacco batteria da 10,8 V.

PERDITA DI CONTATTO CON LA SUPERFICIE DELLA PARETE

Se il rilevatore radar portatile perde il contatto con la superfi cie della parete, comparirà il seguente messaggio di errore:

CONTATTO CON SUPERFICIE PERDUTO RIEFFETTUA SCANSIONE

Rimuovere il rilevatore radar portatile dalla parete.

Quando viene visualizzata la schermata INIZIA SCANSIONE sul display, posizionare il rilevatore radar portatile sulla parete per riavviare la scansione.

DISTANZA MASSIMA SUPERATA

Il rilevatore radar portatile ha un intervallo di scansione massimo di 3 metri (9,8 piedi). Se la distanza di scansione supera la distanza massima, comparirà il seguente messaggio di errore:

DISTANZA MASSIMA SUPERATA

Rimuovere il rilevatore radar portatile dalla parete.

Quando viene visualizzata la schermata INIZIA SCANSIONE sul display, posizionare il rilevatore radar portatile sulla parete per riavviare la scansione.

Opzioni del menu

Premere il pulsante menu (k) per visualizzare le opzioni del menu.

NOTA: è possibile premere il pulsante menu in qualsiasi momento per navigare in su di un livello.

1. Premere il tasto freccia destra/giù (j) o il tasto freccia sinistra/su (h) per selezionare l'opzione del menu.

LINGUA VISUALIZZA TUTORIAL AUDIO INFORMATION DEL DISPLAY RIPRISTINA AI PREDEFINITI DI FABRICA

1. Premere il pulsante OK (i) per confermare la selezione.

SELEZIONE DELLA LINGUA

1. Premere il tasto freccia destra/giù (j) o il tasto freccia sinistra/su (h) per selezionare la lingua desiderata.

ENGLISH ESPAÑOL FRANÇAIS DEUTSCH ITALIANO NEDERLANDS POLSKI Русский

1. Premere il pulsante OK (i) per confermare la selezione.

VISUALIZZARE IL TUTORIAL

Il rilevatore radar portatile include un tutorial con dei suggerimenti per le pratiche consigliate.

Dopo il completamento del tutorial, il rilevatore radar portatile tomerà al menu principale.

AUDIO ACCESO/SPENTO

1. Premere il tasto freccia destra/giù (j) o il tasto freccia sinistra/su (h) per selezionare ACCESO o SPENTO.

1. Premere il pulsante OK (i) per confermare la selezione.

VERSIONE DEL DISPLAY

Il rilevalore radar portatile visualizzerà la versione software del prodotto.

VERSION XXXXX

Premere il pulsante OK (i) per uscire.

RIPRISTINO ALLE IMPOSTAZIONI DI FABBRICA

AVVISO: passando alla config. predefinita le impostazioni correnti verranno eliminate e verranno ripristinate le impostazioni di fabbrica.

1. Premere il tasto freccia destra/giù (j) o il tasto freccia sinistra/su (h) per selezionare Sì o NO.

sí NO

1. Premere il pulsante OK (i) per confermare la selezione.

2. Se viene selezionato Sì, il rilevatore radar portatile chiederà una seconda conferma per ripristinare le impostazioni di fabbrica. Premere il tasto freccia destra/giù (j) o il tasto freccia sinistra/su (h) per selezionare Sì o NO.

sí NO

1. Premere il pulsante OK (i) per confermare la selezione.

Consigli di funzionamento

• Utilizzare soltanto una batteria agli ioni di litio DEWALT da 10,8 V.
• Assicurarsi che la batteria DEWALT sia in buone condizioni. Se l'indicatore del carburante della batteria (R) sullo schermo di visualizzazione principale ha soltanto un segmento rosso illuminato, è necessario ricaricare la batteria.
• Effettuare la scansione in linea retta, in orizzontale o in verticale.
• Effettuare la scansione in modo uniforme senza sollevare l'apparato dalla superficie della parete.
• Effettuare sempre la scansione LENTAMENTE per ottenere la massima sensibilità.
• Non toccare la superficie di scansione con l'altra mano o con qualsiasi parte del corpo siccome potrebbe interferire con la scansione.

ITALIANO

• Consultare i piani di costruzione, le uscite visibili di fili e tubi e le tecniche di costruzione. Solitamente i perni sono posizionati a 40 cm (16") o 60 cm (24") di distanza al centro e hanno una larghezza di 38 mm (1-1/2"). Porte e finestre sono spesso costruite con perni e testate ravvicinati.
• Evitare la scansione di materiali che presentano una densità inconsistente come moquette con imbottiture, cartongesso eccessivamente spesso, pareti appena verniciate o rivestimenti metallici per pareti.
• Evitare di indossare gioielli come anelli od orologi. Il metallo potrebbe causare un rilevamento inaccurato.
• Proteggersi dall'umidità e dalla luce solare diretta.
• Non posizionare adesivi, decalcomanie, vernice o targhette, specialmente metalliche, sull'area del sensore del retro dell'apparato.

MANUTENZIONE

AVVERTENZA: spegnere sempre il rilevatore radar portatile prima di inserire o rimuovere il gruppo batterie.

Il rilevatore radar portatile DEWALT è stato progettato per lavorare a lungo con una minima manutenzione. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Il caricabatteria, il pacco batteria e il rilevatore radar portatile non sono riparabili. Non vi sono parti riparabili all'interno.

Pulizia

AVVERTENZA: aspirare lo sporco e la polvere con aria secca e pulita almeno una volta a settimana. Per minimizzare il rischio di lesioni agli occhi, indossare una protezione oculare adeguata durante tale procedura.

AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

AVVERTENZA: non applicare solventi al viso siccome potrebbero provocare danni. Non pulire l'obiettivo a infrarossi troppo vigorosamente siccome potrebbe danneggiare il rivestimento anti-rifi ettente.

ISTRUZIONI PER LA PULIZIA DEL CARICABATTERIA

AVVERTENZA: rischio di scossa elettrica. Staccare il caricabatteria dalla presa di corrente prima della pulizia. Sporco e grasso vengono rimossi dall'estemo del caricabatteria con un panno o uno spazzolino non metallico. Non utilizzare acqua né detergenti di alcun tipo.

Accessori su richiesta

ENZA: su questo prodotto sono stati collaudati soltanto gli accessori offerti da DEWALT, quindi l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT.

ACCESSORI CONSIGLIATI

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Rispetto ambientale

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Se il prodotto DEWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Smaltirlo tramite la raccolta differenziata.

La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l'inquinamento ambientale e riduce la richiesta di materiali grezzi.

Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore al momento dell'acquisto di un nuovo prodotto.

DEWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto presso un riparatore autorizzato che lo raccoglie per conto di DEWALT.

È possibile individuare il riparatore autorizzato più vicino rivolgendosi all'ufficio DEWALT di zona all'indirizzo indicato nel presente manuale. Altrimenti, è possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l'ambiente.

• Far scaricare completamente il pacco batterie, poi rimuoverlo dall'apparato.
• Le celle Li-lon sono riciclabili. Consegnarle al rivenditore o ad un servizio di riciclaggio di zona. I pacchi batteria raccolti verranno riciclati o smaltiti in modo corretto.

GARANZIA

DEWALT realizza prodotti di qualità e offre una garanzia eccezionale per i professionisti che utilizzano i suoi apparati. Questa dichiarazione di garanzia è aggiuntiva e non pregiudica in alcun modo la copertura assicurativa dell'utilizzatore professionista o quella della previdenza sociale per l'utente privato non professionista. La garanzia è valida sui territori degli stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

• 30 GIORNI SENZA RISCHI SODDISFAZIONE GARANTITA •

Se non è completamente soddisfatto delle prestazioni del suo apparato DEWALT, può semplicemente restituircelo entro 30 giorni, completo come era al momento dell'acquisto, per ottenere il rimborso totale o la sostituzione del prodotto. Il prodotto deve aver subito un'usura normale in rapporto al numero di giorni in cui è stato utilizzato e va restituito accompagnato dallo scontrino originale di acquisto.

• UN ANNO DI ASSISTENZA GRATUITA •

Se necessita di manutenzione o assistenza per il suo apparato DEWALT, nei 12 mesi seguenti l'acquisto, ha diritto a ricevere un'assistenza gratuita. Verrà effettuata a titolo gratuito presso un riparatore autorizzato DEWALT. Deve presentare uno scontrino che provi l'acquisto. Sono compresi i costi di manodopera. Sono esclusi quelli per gli accessori e i ricambi, a meno che non si tratti di pezzi difettosi coperti dalla garanzia.

• UN ANNO DI GARANZIA COMPLETA •

Se entro 12 mesi dalla data di acquisto il suo prodotto DEWALT si rivelasse difettoso a causa di imperfezioni nei materiali o nella costruzione, DEWALT garantisce la sostituzione gratuita di tutte le parti difettose oppure, a nostra discrezione, la sostituzione gratuita dell'intero apparato a condizione che:

• il prodotto non sia stato utilizzato in modo improprio;

• il prodotto abbia subito una normale usura;
  • non siano avvenuti tentativi di riparazione da parte di persone non autorizzate a farli;

• sia presentato uno scontrino che provi l'acquisto del prodotto;

• il prodotto va restituito come era al momento dell'acquisto con tutti i componenti originali.

Se desidera sporgere un reclamo, la preghiamo di contattare il suo rivenditore o di verificare dove si trova il suo riparatore autorizzato DEWALT più vicino nel catalogo DEWALT o di contattare l'ufficio DEWALT all'indirizzo indicato nel presente manuale. È possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU.com.

Ricerca guasti

SITUAZIONE CAUSA PROBABILE SOLUZIONE
L'unità non si accende • Mancanza di alimentazione dell'unità		• Assicurarsi che il pacco batteria da 10,8 V sia completamente carico• Sistemare il pacco batteria da 10,8 V completamente nell'impugnatura
L'unità non visualizza gli oggetti; dice Mappatura dati pre-scansione	• L'unità sta mappando l'area di scansione	• Consultare la sezioneProcedura di scansionamento
Nessun materiale rilevato o difficoltà nel rilevare gli oggetti	• Area mappata troppo stretta• Difficoltà di scansione sotto una condizione speciale della parete	• Rimappare un'area più estesa• Effettuare la scansione lentamente• Effettuare la scansione in linea retta• Consultare la sezioneRilevamento attraverso condizioni di superficie speciali• Effettuare la scansione sia in orizzontale che in verticale
Difficoltà nel rilevamento del metallo	• Oggetti metallici troppo profondi	• Effettuare la scansione in linea retta sia orizzontale che verticale. La sensibilità ai metallia aumenta quando l'oggetto metallico è parallelo al sensore.
Rilevamento di metalli apparentemente falso	• Oggetti metallici come gioielli troppo vicini all'area del sensore	• Rimuovere i gioielli e rieffettuare la scansione
Difficoltà nell'effettuare la scansione vicino a porte o finestre	• I perni doppi o tripli sono frequenti attorno a porte e finestre	• Rilevamento del bordo esterno
L'area di tensione rilevata è più estesa del previsto	• Potrebbe essere presente una carica statica sulla superficie della parete	• Effettuare una scansione di piccole dimensioni• Disattivare il circuito elettrico e identificare il filo metallico• Posizionare la mano libera sulla parete per scaricare l'elettricità statica
Tensione elettrica non rilevata nell'area prevista	• I fili sono schermati da condutture metalliche• I fili sono più profondi di 76 mm (3")• I fili non sono sotto tensione• Impossibile effettuare la scansione sotto la condizione speciale della parete	• Esaminare il metallo identificato nella finestra di scansione per determinare il condotto metallico• Inserire un oggetto in una presa a muro per verificare il circuito sotto tensione• Consultare la sezioneRilevamento attraverso condizioni di superficie speciali
Lettura della barra di sicurezza bassa	• Scansione non in linea retta• Scansione troppo veloce• Difficoltà di scansione sotto una condizione speciale della parete	• Effettuare la scansione lentamente• Effettuare la scansione in linea retta• Consultare la sezioneRilevamento attraverso condizioni di superficie speciali
Messaggio di errore ricevuto: Troppo veloce	• Scansione troppo veloce	• Effettuare la scansione lentamente
Messaggio di errore ricevuto: Perdita di contatto con la superficie	• Rilevatore radar portatile sollevato dalla superficie della parete	• Rimappare l'area e ripetere la scansione

ITALIANO

SITUAZIONE CAUSA PROBABILE SOLUZIONE
Impossibile ottenere la comparsa di una linea centrale	• La parete è troppo spessa o densa	• Consultare la sezione Rilevamento attraverso condizioni di superficie speciali
Lo schermo si blocca o non si accende	• Blocco del software • Inserire un oggetto di piccole dimensioni (es., estremità di una graffetta) nel pulsante reset. Il pulsante reset si trova sulla superficie posteriore, sotto l'etichetta. C'è un cerchio sull'etichetta che indica la posizione di reset.

SNOERLOZE MULTI-DETECTOR

DCT418
