BRUGSANVISNING DCMCS575 DEWALT

Dansk (oversat fra original brugsvejledning) 3

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

		DCMCS574 DCMCS575
Spænding V	DC	54 54
Type 1 1
Batteritype Li-lon Li-lon
Sværdlængde cm 45 50
Maksimal kædehastighed (ubelastet) m/s 15 15
Maksimal savelængde cm 40 45
Oliekapacitet ml 115	115
Vægt (uden batteripakke)	kg	5	5,7

Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN60745-2-13:2009+A1:2010:

L_PA (emissionslydtrykniveau)	dB(A)	83	83
L_WA (lydeffektniveau)	dB(A)	99	100
K (usikkerhed for det angivne lydniveau)	dB(A)	1,8	2
Vibrationsemissionsværdi a_h =	m/s2	5	4,1
Usikkerhed K =	m/s2	1,5	1,5

Vibrations- og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADYARSEL: Det angivne vibrations- og/eller sapiomissionsniveau repræsenterer værktøjets

hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samlede arbejdsperiode.

Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samlede arbejdsperiode.

Identifier yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod virkningerne af vibrationer og/eller støj, såsom: Vedligehold værktøjet og tilbehør, hold hænderne varme (relevante for vibrationer), organisering af arbejdsmønstre.

Disse produkter opfylder også Direktiv 2014/30/EU og 2011/65/EU. Kontakt DEWALT på nedenstående adresse, eller se vejledningens bagside for at få flere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af den tekniske fil og fremsætter denne erklæring på vegne af DEWALT.

M. Georgol

Markus Rompel

Vicedirektør for teknik, PTE-Europe

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader.

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Batterier Opladere/opladningstider (minutter)**
Kat # V	DC	Ah Vægt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) Sikkerhed i Arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) Elektrisk Sikkerhed

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige

dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) Personlig Sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, när du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af et sekund.

4) Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.
h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventede situationer.

5) Anvendelse og Vedligeholdelse af Batteri

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.
b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.

c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.
d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.
e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko for skader.
f) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre en eksplosion.
g) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.
b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Generelle sikkerhedsadvarsler for kædesave

a) Hold alle dele af kroppen væk fra savkæden, när kædesaven anvendes. Før du starter kædesaven, skal du sikre dig, at savkæden ikke er i kontakt med noget. Få sekunders uopmærksomhed ved brugen af kædesave kan medføre, at dit tøj eller din krop kommer i kontakt med savkæden.
b) Hold altid kædesaven med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hold aldrig kædesaven med hænderne placeret omvendt, da dette øger risikoen for personskade.
c) Hold kun i kædesavens isolerede gribeflader, da savkæden kan komme i kontakt med skjulte ledninger eller værktøjets ledning. Hvis savkæder kommer i kontakt med en strømførende ledning, bliver kædesavens blotlagte dele strømførende, så brugeren får stød.
d) Bær øjenværn. Det anbefales at benytte yderligere beskyttelsesudstyr til ører, hoved, hænder, ben og fødder. Tilstrækkeligt beskyttende udstyr mindsker

personskaden i tilfælde af flyvende materiale eller kontakt med savkæden ved et uheld.

e) Betjen ikke en kædesav i et træ, på en stige, fra et tag eller på en ustabil støtte. Hvis du betjener en kædesav på denne måde, kan det resultere i alvorlig personskade.
f) Sørg altid for at have et godt fodfæste, og brug kun kædesaven, när du står på en fast, solid og jævn overflade. Glatte eller ustabile overflader kan medføre, at du mister balancen eller kontrollen med kædesaven.
g) Ved savning i en stammedel, der står under spænding, skal du være opmærksom på eventuel tilbagefjedring. Når spændingen i træfibrene udløses, kan den fjederbelastede stammedel ramme brugeren og/ eller bringe kædesaven ud af kontrol.
h) Udvis stor forsigtighed ved savning i småkviste og unge træer. Det tynde materiale kan gribe fat i savkæden og blive slynget tilbage mod dig eller skubbe dig ud af balance.
i) Bær kædesaven i det forreste håndtag med kædesaven slukket og vendt bort fra kroppen. Monter altid sværddækslet ved transport eller opbevaring af kædesaven. Korrekt håndtering af kædesaven mindsker risikoen for at komme i berøring med savkæden ved et uheld, mens den kører.
j) Følg instruktionerne vedrørende smøring, spænding af kæden og udskiftning af sværdet og kæden. Forkert spændte eller smurte kæder kan knække eller forøge risikoen for tilbageslag.
k) Sav kun i træ. Brug ikke kædesaven til formål, som den ikke er beregnet til. For eksempel: brug ikke kædesaven til at save i metal, plastik, murværk eller byggematerialer, som ikke er af træ. Hvis kædesaven anvendes til andre formål, end den er beregnet til, kan der opstå farlige situationer.
1) Forsøg ikke at fælde et træ, før du har en forståelse for risiciene, og hvordan du undgår dem. Operatøren og tilskuere kan pådrage sig alvorlig personskade under fældningen af et træ.
m) Forsøg ikke at fælde et træ, før du har en forståelse for risiciene, og hvordan du undgår dem. Operatøren og tilskuere kan pådrage sig alvorlig personskade under fældningen af et træ.

Årsager til og forebyggelse af tilbageslag:

Tilbageslag kan forekomme, når spidsen af sværdet berører en genstand, eller når træet lukkes sammen, så savkæden kommer i klemme i snittet.

Kontakt på spidsen kan forårsage en pludselig modsat reaktion, så sværdet slås opad og bagud mod brugeren.

Fastklemning af savkæden oven på sværdet kan medføre, at sværdet skubbes hurtigt tilbage mod brugeren.

Begge disse reaktioner kan føre til, at du mister kontrollen med saven, hvilket kan medføre alvorlig personskade. Du må ikke udelukkende forlade dig på de indbyggede sikkerhedsfunktioner

i saven. Som bruger af en kædesav skal du træffe en række forholdsregler for at undgå uheld eller personskade, når du arbejder. Et tilbageslag opstår som følge af forkert brug eller ved misbrug af kædesaven. Det kan undgås ved at følge nedenstående forholdsregler:

a) Hold godt fast, således at tommelfingeren og de øvrige fingre griber omkring håndtagene på kædesaven, med begge hænder på saven, og anbring din krop og arm således, at du kan modstå tilbageslagskraft. Tilbageslagskræfterne kan kontrolleres af brugeren, hvis der træffes de nødvendige forholdsregler. Slip ikke kædesaven.
b) Ræk dig ikke for langt, og undlad at save over skulderhøjde. Derved undgås berøring af spidsen ved et uheld, og du har bedre kontrol med kædesaven i uventede situationer.
c) Anvend kun udskiftningssværd og -savkæder, som er godkendt af producenten. Forkerte udskiftningssværd og -savkæder kan medføre, at kæden knækker, og/eller tilbageslag.
d) Følg producentens instruktioner vedrørende slibning og vedligeholdelse af savkæden. Hvis dybdemålerens højde reduceres, forøges risikoen for tilbageslag.

1. Tag godt fat i saven. Hold godt fast i kædesaven med begge hænder, når motoren kører. Hold godt fast, således at tommelfingeren og de øvrige fingre griber omkring håndtagene på kædesaven. Kædesaven vil trække fremad, når du saver på den nederste kant af sværdet, og den vil trække tilbage, når du saver langs den øverste kant af sværdet.

2. Ræk ikke for langt.

3. Sørg altid for sikkert fodfæste og hold balancen.

4. Lad ikke sværdets spids komme i kontakt med en stamme, gren, jorden eller anden forhindring.

5. Skær ikke over skulderhøjde.

6. Brug enheder, som f.eks. lav tilbageslagskæde og reducerede tilbageslagssværd, der reducerer risikoen forbundet med tilbageslag.

7. Anvend kun udskiftningssværd og -kæder, som er godkendt af producenten eller lignende.

8. Lad aldrig den kørende kæde komme i kontakt med genstande ved spidsen af sværdet.

9. Hold arbejdsområdet fri for forhindringer, såsom andre træer, grene, sten, hegn, stubbe osv. Fjern eller undgå enhver forhindring, din savkæde kan ramme, mens du saver gennem en bestemt stamme eller gren.

10. Hold din savkæde skarp og korrekt strammet. En løs eller sløv kæde kan øge risikoen for tilbageslag. Kontrollér spændingen ved regelmæssige intervaller, mens motoren er stoppet og værktøjet frakoblet, og aldrig mens motoren kører.

11. Påbegynd og genoptag kun savningen, när kæden bevæger sig med maksimal hastighed. Hvis kæden

12. Påbegynd og genoptag kun savningen, när kæden bevæger sig med maksimal hastighed. Hvis kæden

bevæger sig ved en langsommere hastighed, er der en større risiko for tilbageslag.

1. Skær én stamme ad gangen.
2. Udvis stor forsigtighed ved genoptagning af savning i et gammelt savspor. Lås spidsanslagene fast i træet, og lad kæden nå fuld hastighed, før der fortsættes med savningen.
3. Forsøg ikke at lave indstik.
4. Pas på stammer, der flytter sig, eller andre kræfter, der kan lukke savsporet og klemme eller falde ind i kæden.

Sikkerhedsfunktioner ved tilbageslag

ADVARSEL: Følgende funktioner er inkluderet på din sav tæhjælpe med at reducere faren for tilbageslag; dog vil sådanne funktioner ikke fjerne denne farlige reaktion fuldstændigt. Som bruger af en kædesav bør du ikke kun stole på sikkerhedsanordninger. Du skal følge alle sikkerhedsforanstaltninger, anvisninger og vedligeholdelse i denne vejledning for at hjælpe med at undgå tilbageslag og andre kræfter, som kan resultere i alvorlig personskade.

• Sværd med reduceret tilbageslag, der har en spids med en lille radius, som reducerer størrelsen af farezonen for tilbageslag på sværdspidsen. Et sværd med reduceret tilbageslag er et sværd, som har vist sig at reducere antallet og styrken af tilbageslag, når det er afprøvet i overensstemmelse med sikkerhedskrav for elektriske kædesave.
• Kæde med lavt tilbageslag, der er udformet med en kontureret dybdemåler og et beskyttelsesled, der afleder tilbageslagskraft og lader træ køre gradvist ind i skæret. En kæde med lavt tilbageslag er en kæde, som overholde kravene til tilbageslagsydelse ifølge ANSI B175.1–2012.
• Betjen ikke kædesaven, mens du befinder dig i et træ, på en stige, på et stillads eller fra en ustabil overflade.
• Hold kun fast i værktøjet på de isolerede håndtagsflader under udførelse af arbejdet, hvor saveværktøjet kan berøre skjulte ledninger. Hvis det kommer i kontakt med en strømførende ledning, kan nogle blotlagte metaldele på det elektriske værktøj gøres strømførende og give stød til brugeren.
• Forsøg ikke anvendelser, du ikke har kapacitet til eller erfaring med. Læs og forstå alle anvisningerne i denne vejledning fuldstændigt.
• Før du starter kædesaven, skal du sikre dig, at savkæden ikke er i kontakt med nogen genstand.
• Anvend ikke kædesaven med den ene hånd! Der kan opstå alvorlig personskade af operatøren, hjælpere eller tilskuere som et resultat af betjening med den ene hånd. En kædesav er kun beregnet til at blive anvendt med to hænder.
• Hold håndtagene tørre, rene og fri for olie eller smørelse.
• Lad der ikke ophobe sig snavs, rester eller savsmuld på motoren eller udvendige udluftningsventiler.
• Stop kædesaven, inden du lægger den fra dig.
• Skær ikke slyngplanter og/eller små undervækster.
• Vær yderst forsigtig ved skæring af små kviste og unge træer, da det spindle materiale kan gribe fat i savkæden og blive slynget mod dig eller skubbe dig ud af balance.

Kædesavnavne og -termer

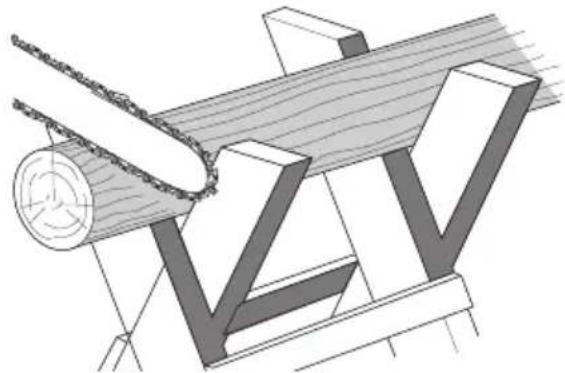

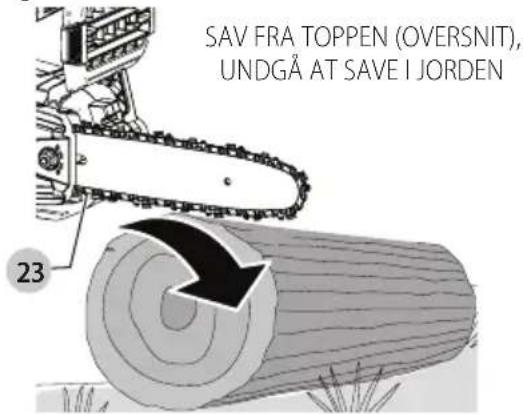

• Opskæring - Processen med at save et fældet træ eller en stamme på langs.
• Motorbremse (hvis udstyret hermed) - En enhed, der bruges til at stoppe savkæden, når udløseren slippes.
• Kædesav-motorhoved - En kædesav uden savkæden og sværdet.
• Drivtandhjul eller tandhjul - Tanddelen, der driver savkæden.

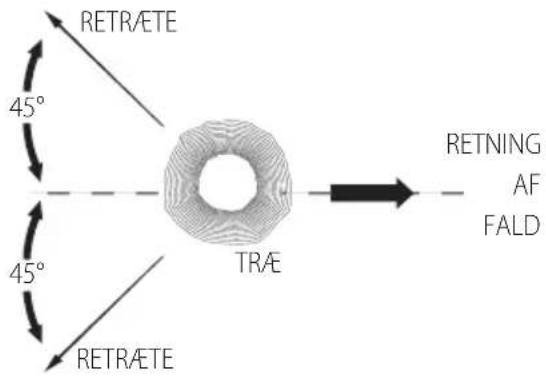

• Fældning - Processen med at fælde et træ.

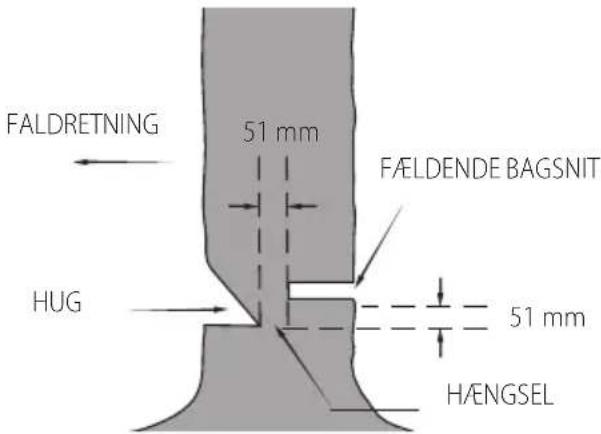

• Fældende bagsnit - Det endelige snit i en træfældning foretaget på den modsatte side af træet fra forhugget.
• Forreste håndtag - Støttehåndtaget placeret ved eller mod forsiden af kædesaven.
• Skærm til forreste håndtag - En strukturel barriere mellem det forreste håndtag af kædesaven og sværdet, typisk placeret tæt på håndpositionen på det forreste håndtag.
• Sværd - En solid skinnestruktur, der understøtter og fører savkæden.
• Skede/Sværddæksel - Afskærmning over sværdet for at hjælpe med at forhindre tandkontakt, når sav ikke er i brug.
• Tilbageslag - Sværdets tilbage- eller opadgående bevægelse, eller begge, der opstår, når savkæden nær spidsen af sværdets øverste område kommer i kontakt med en genstand, som f.eks. en stamme eller en gren, eller når træet lukkes omkring og kniber savkæden under snittet.
• Tilbageslag, knob - Den hurtige tilbageskubning af saven, der kan opstå, når træet lukker sig sammen og kniber den bevægende savkæde i snittet langs toppen af sværdet.
• Tilbageslag, roterende - Den hurtige opad- og tilbagegående bevægelse af saven, som kan opstå, når den bevægende savkæde nær den øverste del af sværdets spids kommer i kontakt med en genstand, som f.eks. en stamme eller gren.

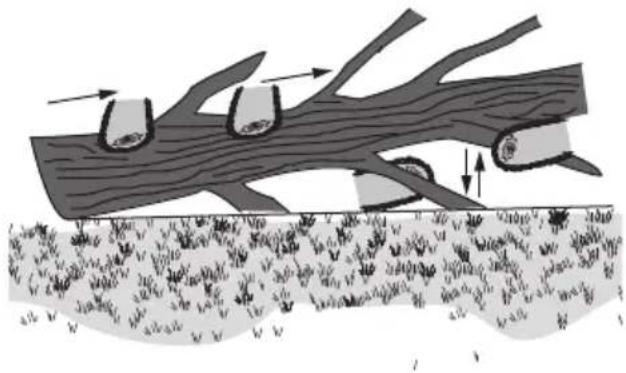

• Afkvistning - Fjernelse af grene fra et faldet træ.
• Kæde med lavt tilbageslag - En kæde, der opfylder kravene til tilbageslagsydelse ifølge ANSI B175.1–2012 (når den testes på et repræsentativt udvalg af kædesave.)
• Normal saveposition - De positioner, der påtages ved udførelse af opskærings- og fældesnit.
• Forhug - Et hug i et træ, der bestemmer i hvilken retning, træet falder.
• Bageste håndtag - Støttehåndtaget placeret ved eller mod bagsiden af saven.
• Sværd med reduceret tilbageslag - Et sværd, som er blevet bevist til at reducere tilbageslag betydeligt.
• Reservesavkæde - En kæde, der opfylder kravene til tilbageslagsydelse ifølge ANSI B175.1–2012, når den testes med specifikke kædesave. Den opfylder muligvis ikke ANSI-ydelseskravene, når den anvendes med andre save.
• Savkæde - En kædekreds med savtænder, der saver i træet, og som drives af motoren og understøttes af sværdet.
• Ribanslag - Ribberne anvendes ved fældning eller opskæring til at pivotere saven og bevare positionen under savning.

Dansk

• Afbryder - En enhed, som ved betjening vil udføre eller afbryde et elektrisk strømkredsløb til kædesavens motor.
• Afbryderforbindelse - Mekanismen, der sender bevægelse fra en udløser til afbryderen.
• Afbryderspærring - Et bevægeligt stop, der forhindrer utilsigtet betjening af afbryderen, indtil den aktiveres manuelt.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.
- Risiko for personskade som følge af flyvende partikler.
- Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
- Risiko for personskade som følge af forlænget brug.

GEM DISSE INSTRUKTIONER

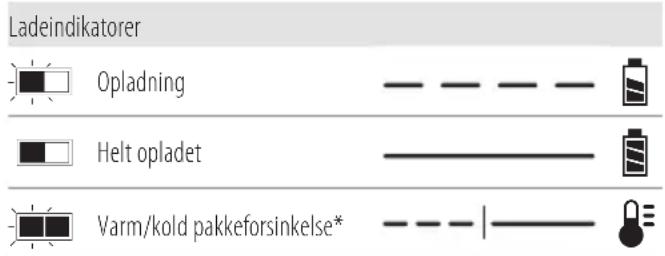

Opladere

DEWALT opladere kræver ingen justering, og er designet til at være så nemme som muligt at betjene.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at batteripakkens spænding svarer til spændingen på mærkepladen. Sørg også for at spændingen på din oplader svarer til spændingen på dit værktøj.

Din DEWALT-oplader er dobbeltisoleret i overensstemmelse med EN60335; derfor er det ikke nødvendigt med en jordledning.

Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DEWALT eller et autoriseret serviceværksted.

Brug af forlængerledning

En forlængerledning bør ikke anvendes, undtagen det er absolut nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se tekniske data). Den minimale lederstørrelse er 1 mm ^2 ; den maksimale længde er 30 m.

Ved brug af en ledningstromle skal ledningen altid rulles helt ud.

Vigtige sikkerhedsinstruktioner for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere (se Tekniske data).

- Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADVARSEL: Risiko for elektrisk stød. Lad ikke nogen fly de væsker komme ind i opladeren. Det kan resultere i et elektrisk stød.

ADVARSEL: Vi anbefaler at bruge en fejlstrømsbeskyttelse ren nominel fejlstrøm på 30 mA eller derunder.

FORSIGTIG: Risiko for brand. For at reducere risikoen for personskade må du kun oplade DEWALT opladelige

batterier. Andre batterityper kan eksplodere og forårsage personskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke luge med udstyret.

BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøre den.

- Forsøg IKKE at oplade batteripakken med andre opladere end opladerne i denne vejledning. Opladeren og batteripakken er specielt designet til at arbejde sammen.

- Disse opladere er ikke beregnet til andre formål end opladning af DEWALT genopladelige batterier. Alle andre anvendelser kan medføre risiko for brand, elektrisk stød eller livsfarlige elektriske stød.

- Udsæt ikke opladeren for regn eller sne.

- Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.

- Kontrollér, at ledningen er placeret således, at der ikke trædes på den, faldes over den, eller den på anden måde udsættes for skader eller stress.

- Brug ikke en forlængerledning, med mindre det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk stød eller livsfarlige elektriske stød.

- Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.

- Brug ikke opladeren med beskadiget ledning eller stik -få dem udskiftet med det samme.

- Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.

- Demontér ikke opladeren, tag den med til et autoriseret værksted, när service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk stød, livsfarlige elektriske stød eller brand.

- Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.

- Tag stikket til opladeren ud af kontakten inden forsøg på rengøring. Dette vil reducere risikoen for elektrisk stød. Fjernelse af batteripakken vil ikke reducere denne risiko.

- Forsøg ALDRIG at forbinde to opladere med hinanden.

- Opladeren er udformet til at fungere på en almindelig 230V stikkontakt. Forsøg ikke at bruge den med

en anden strømstyrke. Dette gælder ikke for opladere til køretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken sættes i.
2. Indsæt batteripakken 15 i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.
3. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. For at fjerne batteripakken fra opladeren skal du trykke på batteriudløserknappen 16 på batteripakken.

Betjening af oplader

Se indikatorerne nedenfor for batteripakkens opladestatus.

Ladeindikatorer Opladning Helt opladet Varm/kold pakkeforsinkelse*

* Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteripakken har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse.

BEMÆRK: Dette kan også betyde et problem med opladeren.

Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer en batteripakke, der er for varm eller for kold, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batteripakkelevetid.

En kold batteripakke vil oplade med en lavere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteripakken varmer.

DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Lad ikke fremmedlegemer trænge ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteripakken imod overbelastning, overopvarmning eller dyb afladning. Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring lithium-ion batteripakken på opladeren, indtil den er helt opladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Ved vægmontering skal opladeren anbringes inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4 mm langs med en skruehoveddiameter på 7-9 mm, skruet ind i træ til en optimal dybde, der efterlader ca. 5,5 mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for elektrisk stød. Tag stikket til opladeren ud af stikdåsen før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke- metallisk børste. Brug ikke vand eller rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig dele af værktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv eller dampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.
  • Oplad kun batteripakker i DEWALT opladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.
• Undlad at opbevare eller bruge værktøjet og batteripakken på steder, hvor temperaturen kan falde til under 4 °C (39,2 °F) (f.eks. udendørs skure eller metalbygninger om vinteren), eller nå op på eller

overskride 40 °C (104 °F) (f.eks. udendørs skure eller metalbygninger om sommeren).

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.
• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan vårbrændbar, hvis den udsættes for gnister eller åben ild.

ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig børeripakker, så metalgenstande kan komme

i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøgler osv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på stæm på en stabil overflade, hvor det ikke vil vælte

eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan måløgvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning.

BEMÆRK: Lithium-ion-batterier bør ikke lægges i indchecket bagage.

DEWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Lithium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en DEWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DEWALT, at man ikke sender litium-ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combosæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

Transport af FLEXVOLT™ batteri

DEWALT FLEXVOLT™ batteri har to funktioner: Anvendelse og transport.

Anvendelsesfunktion: Når FLEXVOLT™ batteriet står alene eller er i et DEWALT 18V produkt, vil den fungere som et 18V batteri. Når FLEXVOLT™ batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

Transportfunktion: Når dækslet er fastgjort til

FLEXVOLT™ batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse.

Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse. Denne øgede mængde på 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watt timer.

Eksempelvis kan transport Wh ydelsen angive

3 x 36 Wh, hvilket betyder 3 batterier hver på 36 watt timer. Anvendelses Wh

Eksempel på mærkning af anvendelses- og transportlabel

Use: 108 Wh

Transport: 3x36 Wh

ydelsen kan angive 108 watt timer (forudsat 1 batteri).

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et köligt, tört sted uden for opladeren for optimale resultater.

BEMÆRk: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades før brug.

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen før brug.

Se Tekniske Data vedrørende opladningstid.

Berør aldrig kontaktflader med strømførende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 °C og 40 °C.

Kun til indendørs brug.

LI-ION

Tag hensyn til miljøet ved bortskaffelse af batteripakken.

Oplad kun DEWALT batteripakker med de specielle DEWALT opladere. Opladning af andre typer batteripakker end de specielle DEWALT batterier med en DEWALT oplader, kan få dem til at sprænges eller føre til andre farlige situationer.

Destruér ikke batteripakken.

ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer).

TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3 batterier på 36 watt timer).

Batteritype

De følgende værktøjer skal anvendes med en batteripakke på 54 V: DCMCS574, DCMCS575

Disse batteripakker kan bruges: DCB546, DCB547, DCB548, DCB549. Se Tekniske dataa for flere informationer.

Pakkeindhold

Pakken DCMCS574 indeholder:

1Kædesav

1Skede

1Sværd45 cm

1Kæde45 cm

1skruenøgle

1Betjeningsvejledning

Pakken DCMCS575 indeholder:

1Kædesav

1Skede

1Sværd50 cm

1Kæde50 cm

1skruenøgle

1Betjeningsvejledning

BEMÆRk: Batteripakker, opladere og værktøjskasser er ikke inkluderede i N-modeller. Batteripakker og opladere er ikke inkluderede i NT-modeller. B-modeller indeholder Bluetooth®-batteripakker.

BEMÆRK: Bluetooth® mærket og logoerne er registrerede varemærker, der ejes af Bluetooth®, SIG, Inc. og al DEWALT brug af sådanne mærker er under licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
• Tag dig tid til at læse denne vejledning omhyggeligt inden betjeningen.

Piktogrammer på værktøjet

Følgende piktogrammer findes på værktøjet:

Læs betjeningsvejledningen før brug.

Bær høreværn.

Bær øjenværn

Bær passende fodbeskyttelse.

Udsæt ikke værktøjet for regn eller høj luftfugtighed, og lad det ikke ligge ude i regnvejr.

Kontakt mellem sværdspidsen og en anden genstand bør undgås.

Savkædens rotationsretning.

Brug altid to hænder ved betjening af kædesaven.

Slå strømmen fra. Tag batteriet ud af værktøjet, inden der foretages vedligeholdelse på værktøjet.

Direktiv 2000/14/EC garanteret lydstyrke.

Datokodeposition (Fig. A)

Datokoden 18, der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2021 XX XX

Produktionsår

Beskrivelse (Fig. A)

ADVARSEL: Modificér aldrig elektrisk værktøj eller dele på det. Bet kan medføre materielle skader eller kvæstelser.

1 Variabel hastighedsudløserkontakt
2 Startspærregreb
3 Kædebremse / forreste håndskærm
4 Sværd
5 Savkæde
6 Afdækning af kædehjulstand
7 Sværdlåsemøtrikker
8 Kædespændingsskrue
9 Indikator for oliestand
10 Oliedæksel
11 Sværdskede
12 Bageste håndtag
13 Forreste håndtag
14 Batterihus
15 Batteripakke
16 Batteriudløserknap
17 Skruenøgle
18 Datokode

Tilsigtet anvendelse

Kædesaven DCMCS574 er designet til at skære stammer med en diameter på op til 40 cm.

Kædesaven DCMCS575 er designet til at skære stammer med en diameter på op til 45 cm.

Må IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse kædesave er professionelle værktøjsmaskiner.

LAD IKKE børn komme i kontakt med værktøjet. Uerfarne brugere må ikke anvende dette værktøj uden opsyn.

- Små børn og personer med fysisk eller psykisk

funktionsnedsættelse. Dette værktøj er ikke beregnet til at blive brugt af små børn og personer med fysisk eller psykisk funktionsnedsættelse uden opsyn.

- Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med fysisk, sensorisk eller psykisk funktionsnedsættelse; mangel på erfaringer, viden eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

SAMLING OG JUSTERINGER

ADVARSEL: For at reducere risikoen for personskade skør du slukke for, og afbryde batteripakkeninden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. En utilsigtet start kan forårsage kvæstelser.

ADVARSEL: Anvend kun DEWALT batteripakker a) op ladere.

Isætning og udtagning af batteripakke fra værktøjet (Fig. D)

BEMÆRK: Kontrollér, at din batteripakke 15 er helt opladet.

Sådan installeres batteripakken i værktøjet

1. Udret batteripakken 15 ift. skinnerne inde i værktøjets batterihus 14 (Fig. D).
2. Skub den ind i batterihuset, indtil batteripakken sidder godt fast i værktøjet og vær opmærksom på at der forekommer kliklyd, när det går i indgreb.

Sådan fjernes batteripakken fra værktøjet

1. Tryk på batteriudløserknappen 16 og træk batteripakken ud af værktøjets håndtag.
2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i denne vejledning.

Batteripakker til brændstofmåler (Fig. C)

Nogle DEWALT batteripakker har en indikator, som består af tre grønne LED lamper, der angiver niveauet for den resterende opladning i batteripakken.

Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen 19 nede. En kombination af de tre grønne LED lamper vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser indikatoren ikke, og batteriet skal genoplades.

BEMÆRK: Indikatoren indikerer blot den resterende opladning i batteripakken. Den angiver ikke værktøjets funktionalitet og varierer afhængigt af produktkomponenter, temperatur og slutbrugeranvendelse.

Montering af sværdet og savkæden (Fig. A, E–G)

FORSIGTIG: Skarp kæde. Bær altid beskyttelseshandsker ved håndtering af kæden. Kæden er skarp, og man kan skære sig på den, selv om den ikke kører.

ADYARSEL: Skarp roterende kæde. For at forhindre uttårgtet drift skal det sikres, at batteriet fjernes fra værktøjet inden der foretages følgende handlinger. I modsat fald kan der opstå alvorlige personskader.

Hvis savkæden 5 og sværdet 4 er pakket separat i kartonen, skal kæden fastgøres til sværdet, og de skal begge fastgøres til selve værktøjet.

1. Anbring saven på en flad, fast overflade.
2. Roter sværdlåsemøtrikkerne 7 mod uret med den medfølgende nøgle 17.
3. Fjern afdækning af kædehjulstand 6 og sværdlåsemøtrikker 7.
4. Bær beskyttelseshandsker, og tag fat i savkæden 5, og tag den omkring sværdet 4, mens du sikrer dig, at tænderne vender i den rigtige retning.
5. Sørg for, at kæden er placeret korrekt i åbningen omkring hele sværdet.
6. Anbring savkæden omkring tandhjulet 20. Mens du flugter åbningen på sværdet med kædespændingsstiften 21 og boltene 22 på bunden af værktøjet, som vist i Fig. E.
7. Når det er på plads, skal sværdet holdes stille og afdækningen af kædehjulstand 6 sættes på plads. Sørg for, at bolthullerne på afdækningen flugter med boltene 22 på hovedhuset.
8. Installér sværdlåsemøtrikkerne 7 og drej dem med uret med den medfølgende nøgle 17, indtil de er stramme, og løsn derefter møtrik(kerne) én omdrejning, så savkæden kan spændes korrekt.
9. Brug den flade skruetrækkerende på nøglen 17 til at rotere spændeskruen 8 med uret for at øge spændingen. Sørg for, at savkæden 5 sidder tæt omkring sværdet 4, som vist i Fig. F og Fig. G, og stram derefter sværdlåsemøtrikkerne 7, indtil de er stramme.
10. Følg instruktionerne i afsnittet Justering af kædespænding.

Justering af kædespænding (Fig. A, E–G)

BEMÆRK: Savkædespændingen bør justeres regelmæssigt før hver brug.

1. Mens saven stadigvæk er på en fast overflade, skal du kontrollere kædens 5 spænding. Stramningen er korrekt, når savkæden springer tilbage efter at være trukket 6 mm væk fra sværdet 4 med let kraft af langfingeren og tommelfingeren, som vist i Fig. F. Der må ikke være nogen "nedbøjning" mellem sværdet og kæden på undersiden, som vist i Fig. G.

2. Løsn sværdlåsemøtrikkerne 7 for at justere savkædespændingen.

3. Roter kædespændingsskruen 8 placeret på afdækningen af kædehjulstand med den flade skruetrækkerende på nøglen 17.

4. Kontrollér savkædespændingen, og juster efter behov.

5. Savkæden må ikke strammes for meget, da det vil medføre større slid og reducere sværdets og savkædens levetid.

6. Når savkædespændingen er korrekt, skal du stramme sværdlåsemøtrikkerne 7 indtil de er stramme, med 6 ft. lbs. (8 Nm) moment.

7. En ny kæde strækkes lidt under de første få timers brug. Det er vigtigt at kontrollere spændingen jævnligt (efter fjernelse af batteripakken) i de første 2 timers brug.

Udskiftning af savkæden (Fig. A, E, H)

FORSIGTIG: Skarp kæde. Bær altid beskyttelseshandsker ved håndtering af kæden. Kæden er skarp, og man kan skære sig på den, selv om den ikke kører.

APYARSEL: Skarp roterende kæde. For at forhindre utstigtet drift skal det sikres, at batteriet fjernes fra værktøjet, og at det frakobles, inden der foretages følgende handlinger. I modsat fald kan der opstå alvorlige personskader.

1. For at fjerne savkæden 5 skal du placere saven på en flad, fast overflade.
2. Fjern afdækningen af kædehjulstand 6, som beskrevet i afsnittet Montering af sværdet og savkæden.
3. Roter kædespændingsskruen 8 med den flade skruetrækkerende på nøglen 17. Når skruen drejes mod uret, kan sværdet 4 trækkes tilbage, og spændingen på savkæden reduceres, så den kan fjernes.
4. Bær beskyttelseshandsker, mens du griber fat i savkæden og løfter den slidte savkæde ud af rillen i sværdet.
5. Vend sværdet om, hver gang du udskifter kæden, for at sikre et jævnt slid.
6. Anbring den nye kæde i åbningen af sværdet, mens du sørger for, at savtænderne vender i den rigtige retning, ved at matche pilen og grafikken for savkæden på afdækningen af kædehjulstand 6 vist i Fig. H.
7. Følg anvisningerne til Montering af sværdet og savkæden.

Reservekæde og -sværd fås i dit nærmeste autoriserede servicecenter.

- Kædesaven DCMCS574 kræver en reservekæde på 45 cm DT20688-QZ og et reservesværd på 45 cm DT20687-QZ.

Kædesaven DCMCS575 kræver en reservekæde på 50 cm DT20690 QZ og et reservesværd på 50 cm DT20689 QZ.

Smøring af savkæden og sværdet (Fig. A)

Automatisk smøresystem

Denne kædesav er udstyret med et automatisk smøresystem, der holder savkæden og sværdet smurt kontinuerligt. Indikatoren for oliestand 9 viser oliestanden i kædesaven. Hvis oliestanden er mindre end en kvart fuld, og genfylde med den rette type olie. Tøm altid olietanken efter skæring.

BEMÆRK: Brug en sværd- og kædeolie af høj kvalitet for korrekt smøring af savkæde og sværd. Som en midlertidig erstatning kan der anvendes en ikke- rensende motorolie med vægt SAE30. Det anbefales at bruge en vegetabilsk baseret sværd- og kædeolie ved beskæring af træer. Mineralske olier anbefales ikke, da de kan beskadige træer. Brug aldrig spildolie eller meget tyk olie. Disse kan beskadige din kædesav.

Påfyldning af oliebeholderen

1. Skru oliedækslet 10 mod uret og fjern det derefter. Fyld beholderen med den anbefalede sværd- og kædeolie, indtil oliestanden har nået toppen af indikatoren for oliestand 9.

2. Sæt oliehætten på igen, og spænd den med uret.

3. Sluk ind imellem kædesaven, og kontrollér indikatoren for oliestand for at sikre, at sværdet og kæden får tilstrækkelig olie.

Transport af kædesav (Fig. A)

- Du skal altid fjerne batteriet til værktøjet og dække sværdet 4 med skeden 11, når saven transporteres.

BETJENING

Brugsvejledning

ADYARSEL: Overhold altid sikkerhedsvejledningen og de gærdende regler.

ADVARSEL: For at reducere risikoen for personskade, smling tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

ADVARSEL: For at reducere risikoen for alvorlige kæsselser skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Det er nødvendigt at placere den venstre hånd på det forreste håndtag 13 og den højre hånd på baghåndtaget 12 for korrekt håndposition.

Betjening af kædesaven (Fig. A, I, K)

ADYARSEL: Læs og forstå alle instruktioner. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

• Beskyt mod tilbageslag, som kan resultere i alvorlig personskade eller dødsfald. Se Generelle sikkerhedsadvarsler for elværktøjer og Generelle sikkerhedsadvarsler for kædesave, og Årsager til og forebyggelse af tilbageslag og Sikkerhedsfunktioner ved tilbageslag for at undgå risikoen for tilbageslag.
• Undlad at række for langt. Skær ikke over brysthøjde. Sørg for at have fast fodfæste. Hold fødderne adskilt. Fordel din vægt jævnt på begge fødder.
• Brug et fast greb med din venstre hånd på det forreste håndtag 13 og din højre hånd på det bageste håndtag 12, så din krop er til venstre for sværdet.
• Hold ikke kædesaven i kædebremsen/forreste håndskærm 3. Hold albuen for venstre arm låst, så den venstre arm er lige, for at modstå et tilbageslag.

ADVARSEL: Brug aldrig et krydshåndet greb (venstre håndag på det bageste håndtag og den højre hånd på det forreste håndtag).

ADVARSEL: Lad aldrig nogen del af din krop være på linje med sværdet 4 under betjening af kædesaven.

- Den må aldrig bruges i et træ, i en kluntet position eller på en stige eller anden ustabil overflade. Du

kan miste kontrol over saven, hvilket kan forårsage alvorlig personskade.

• Hold saven i gang ved fuld hastighed hele tiden, mens du saver.
• Lad savkæden save for dig. Udøv kun let tryk. Læg ikke pres på kædesaven ved enden af snittet.

ADVARSEL: Når den ikke er i brug, skal kædebremsen være aktiveret, og batteriet fjernet.

Indstilling af kædebremsen (Fig. K)

Din kædesav er udstyret med et kædebremsesystem, som stopper kæden hurtigt i tilfælde af tilbageslag.

1. Fjern batteriet fra værktøjet.
2. For at aktivere kædebremsen skal du skubbe kædebremsen/ den forreste håndskærm 3 fremad, indtil den klikker fast.
3. Træk kædebremsen/den forreste håndskærm 3 mod det forreste håndtag 13 ind i den "indstillede" position, som vist på Fig. K.
4. Værktøjet er nu klar til brug.

BEMÆRK: I tilfælde af tilbageslag kommer din venstre hånd i kontakt med forssideskærmen og skubber den fremad mod arbejdsemnet. Dette stopper værktøjet.

Test af kædebremsen (Fig. A, K)

Test kædebremsen inden hver anvendelse for at sikre, at den fungerer korrekt.

1. Anbring værktøjet på en flad, fast overflade. Sørg for, at kædesaven 5 er væk fra jorden.
2. Tag godt fat i værktøjet med begge hænder, og tænd for kædesaven.
3. Drej venstre hånd fremad omkring det forreste håndtag 13, så bagsiden af hånden rører ved kædebremsen/den forreste håndskærm 3, og skub den fremad mod arbejdsemnet. Savkæden bør standse med det samme.

BEMÆRK: Hvis saven ikke standser med det samme, skal du holde op med at bruge værktøjet og aflevere det på et autoriseret servicecenter i nærheden af dig.

ADVARSEL: Sørg for at indstille kædebremsen in den savning.

TÆND/SLUK-kontakt (Fig. J)

Vær altid sikker på dit fodfæste, og grib kædesaven godt med begge hænder, mens tommelfingeren og de andre fingre omkranser begge håndtag.

1. For at tænde enheden skal du trykke ned på startspærregrebet 2, der vises i Fig. J, og klemme udløserkontakten 1. Når enheden kører, kan du slippe startspærregrebet.
2. For at holde enheden i gang skal du blive ved med at klemme udløseren. Slip udløseren for at slukke for enheden.

BEMÆRK: Hvis der bruges for meget kraft under et snit, slukkes saven. For at genstarte saven skal du slippe udløserkontakten 1, inden saven genstarter. Begynd igen snittet, denne gang med lidt mindre kraft. Lad saven save i sit eget tempo.

ADVARSEL: Forsøg aldrig at låse en kontakt i pationen ON (Tænd).

Almindelige fældningsteknikker

Fældning

Processen med at fælde et træ. Fæld ikke træer ved kraftig vind.

ADYARSEL: Fældning kan resultere i personskade. Det bør kan udføres af en øvet person.

- Der bør planlægges en retrætesti, som bør ryddes efter behov, inden savningen går i gang. Retrætestien bør strække sig tilbage og diagonalt med bagsiden af den forventede faldlinje, som vist herunder.

RETRÆTE 45° 45° TRÆ RETRÆTE RETNING AF FALD

• Inden fældningen starter, skal du tage hensyn til træets naturlige hældning, placeringen af større grene og vindretningen for at vurdere hvilken vej, træet falder i. Hav kiler (af træ, plastik eller aluminium) og en tung mukkert klar. Fjern snavs, sten, løst bark, søm, hæfteklammer og ståltråd fra det træ, hvor der skal foretages fældesnit.
• Forhug - Lav hugget 1/3 af træets diameter, vinkelret med faldretningen. Lav det nederste vandrette forhug først. Dette hjælper med at undgå at knibe enten savkæden eller sværdet, när det andet forhug laves, som vist herunder.
• Fældende bagsnit - Lav det fældende bagsnit mindst 51 mm højere end det vandrette forhug. Hold det fældende bagsnit parallelt med det vandrette forhug. Lav det fældende bagsnit, så der er nok træ tilbage til at fungere som et hængsel. Hængseltræet forhindrer træet i at sno sig og falde i den forkerte retning. Skær ikke gennem hængslet, som vist herunder.
• Når fældesnittet kommer tæt på hængslet, burde træet begynde at falde. Hvis der er risiko for, at træet ikke falder i den ønskede retning, eller at det vipper tilbage og binder savkæden, skal du holde op med at save, inden det fældende snit er færdigt, og bruge kiler til at åbne snittet og lade det falde langs den ønskede faldlinje. Når træet begynder at falde, skal du fjerne kædesaven fra snittet, stoppe motoren, trække kædesaven ned og derefter bruge den planlagte retrætesti. Pas på faldende grene, og hold øje med dit fodfæste.

FALDRETNING 51 mm FAELDENDE BAGSNIT HUG 51 mm H/ENGSEL

Afkvistning

Fjernelse af grene fra et faldet træ. Ved afskæring af grene skæres de nederste store grene ikke af, så de kan holde stammen oppe fra jorden. Fjern de små grene med ét snit. Grene, der er i spænd, skal skæres fra den nederste del af grenen mod toppen for at undgå, at kædesaven sætter sig fast, som vist herunder. Afskær grene fra modstående side, og hold træstammen mellem dig selv og saven. Skær aldrig med saven mellem benene, eller mens du sidder overskrævs på den gren, der skal skæres.

ADVARSEL: Det anbefales, at førstegangsbrugere øver sig på at save på en savbuk.

Savning af et fældet træ eller en stamme på langs. Den måde, du skal skære på, afhænger af, hvordan stammen er understøttet. Brug en savbuk, når det er muligt, som vist herunder.

1. Påbegynd altid et snit, när savkæden bevæger sig med fuld hastighed.
2. Anbring den nederste spids 23 af kædesaven bag området af det indledende snit, som vist herunder.
3. Tænd for kædesaven, og drej derefter savkæden og sværdet ned i træet, mens spidsen bruges som et hængsel.

Dansk

1. Når kædesaven når til en vinkel på 45 grader °, skal kædesaven igen nivelleres, og trinene skal gentages, indtil du saver helt igennem.
2. Når træet understøttes hele vejen, skal du lave et snit fra toppen (oversnit), men undgå at save i jorden, da dette hurtigt vil sløve din sav.

SAV FRA TOPPEN (OVERSNIT), UNDGÅ AT SAVE I JORDEN 23

- På en hældning skal du altid stå på den opadgående side af stammen. Ved "gennemsavning" skal du for at bevare fuld kontrol reducere savetrykket nær slutningen af snittet uden at løsne grebet på kædesavens håndtag. Lad ikke kæden komme i kontakt med jorden. Når snittet er færdigt, skal du vente på, at savkæden stopper, inden du bevæger kædesaven. Stop altid motoren, før du går fra snit til snit.

VEDLIGEHOLDELSE

Dit elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

ADVARSEL: For at reducere risikoen for personskade, stællog tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

Der kan ikke udføres service på opladeren eller batteripakken.

Savkædens skarphed

FORSIGTIG: Skarp kæde. Bær altid beskyttelseshandsker ved håndtering af kæden. Kæden er skarp, og man kan skære sig på den, selv om den ikke kører.

VIGTIGT: Kædeskærene bliver øjeblikkeligt sløve, hvis de berører jorden, sten, murværk eller et søm under savning.

For at få den bedste ydeevne fra din kædesav er det vigtigt at holde tænderne på savkæden skarpe. Kædeskærpningstjenester fås i dit nærmeste DEWALT-servicecenter.

BEMÆRk: Hver gang savkæden skærpes, mister den nogle af kvaliteterne for reduceret tilbageslag, og der bør udvises ekstra forsigtighed. Det anbefales, at en savkæde ikke skærpes mere end fire gange.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med for taft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kæge kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

Valgfrit tilbehør

ADVARSEL: Eftersom andet tilbehør, end det, der tilbydes OTODEWALT, ikke blevet testet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for tilskadekomst bør kun tilbehør anbefalet af PROTODEWALT bruges sammen med dette produkt.

Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der kan blive gendannet eller genanvendt og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Yderligere informationer findes på www.2helpU.com.

Genopladelig batteripakke

Dette langtidsholdbare batteri skal udskiftes, når det ikke giver tilstrækkelig strøm til de opgaver, som tidligere let blev udført. Ved slutningen af dens tekniske levetid, kassér den med behørigt omhu for vores miljø:

• Kør batteripakken helt ned, og fjern den derefter fra værktøjet.
• Li-lon celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

54-V-KETTENSÄGE DCMCS574, DCMCS575

ADVARSEL: Fare for støt. Ikke la væske komme inn i læuclen. Det kan resultere i elektrisk støt.

ADVARSEL: Vi anbefaler bruk av en reststrømenhet med e strømområde på 30mA eller mindre.

Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere feil ved batteripakken ved at lyset ikke er på.

MERK: Dette kan også tyde på et problem med laderen.

Transport-modus: Når hetten er satt på FLEXVOLT ^TM -batteriet, er batteriet i transport-modus. La hetten være på ved forsendelse.

Ikke lad skadede batteripakker.

Få byttet defekte ledninger omgående.

Lades kun mellom 4 °C og 40 °C.

anbefales ikke fordi det kan skade trærne. Du skal aldri bruke brukt eller veldig tykk olje. Disse kan skade motorsagen.

Fylle oljebeholderen

Prosessen der du kutter ned et tre. Ikke fell trær i sterk vind.

Separat avfallshändtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Oppladbar batteripakke
