BRUKSANVISNING DCMCS575 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 157

1) Sikkerhet på arbeidsområdet

Betjening av motorsagen på denne måten kan resultere i en alvorlig personskade.

Tilbakeslag kan forekomme när spissen på sverdet kommer i kontakt med en gjenstand, eller när treverket "lukker seg" og kniper fast sagkjedet.

Vikle alltid ut kabelen fullstendig när du bruker en kabeltrommel.

Du skal alltid bruke to hender när du bruker motorsagen.

IKKE bruk när det er vått eller i nærheten av antennelige væsker eller gasser.

Korrekt plassering av hendene (Fig. I)

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DCMCS574 DCMCS575
Spänning V	DC	54 54
Typ 1 1
Batterityp Litiumjon Litiumjon
Svärdlängd cm 45 50
Maximal kedjehastighet (utan belastning) m/s 15 15
Maximal säglängd cm 40 45
Oljekapacitet ml 115	115
Vikt (utan batteri)	kg	5	5,7

Buller- och vibrationsvärden (triax vector sum) enligt EN60745-2-13:2009+A1:2010:

L_PA (emissionsljudtrycksnivå)	dB(A)	83	83
L_WA (ljudeffektnivå)	dB(A)	99	100
K (osäkerhet för angiven ljudnivå)	dB(A)	1,8	2
Vibrationsemissionsvärde a_h =	m/s2	5	4,1
Osäkerhet K =	m/s2	1,5	1,5

Vibrations- och/eller bullerutsläppet som anges i detta informationsblad har uppmätts i enlighet med ett standardiserat test som anges i EN62841 och kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

WARNING: Den deklarerade vibrations- och/eller utsläppsnivån representerar huvudanvändningen av verktyget. Om verktyget används för andra arbetsuppgifter med andra tillbehör eller dåligt underhållet kan vibrations- och/eller bullerutsläppet variera. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån av vibrationer och/ eller buller ska också tas med i beräkningen när verktyget stängs av eller när det körs men inte utför något arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom: underhålla verktyget och tillbehör, hålla händerna varma (på grund av vibrationer), organisera arbetsmönster.

EG-försäkran om överensstämmelse Maskindirektiv

54V motorsåg DCMCS574, DCMCS575

DEWALT intygar att dessa produkter, beskrivna under Tekniska data uppfyller:

2006/42/EG, EN62841-1:2015, EN62841-4-1:2020.

2000/14/EG, bilaga V

L_WA (uppmätt ljudeffektnivå)

99 dB(A) (DCMCS574)/100 dB(A) DCMCS575,

Osäkerhet (K)

1,8 dB(A) (DCMCS574)/2,0 dB(A) DCMCS575,

L_WA (garanterad ljudeffektnivå)

102 dB(A)

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. Mer information får du genom att kontakta DEWALT på följande adress eller titta i slutet av bruksanvisningen.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för DEWALT.

Mr. Rergel

Markus Rompel

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om som inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, och en inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEANPP: Indikerar en potentiellt riskfylld situation som, och den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Batterier Laddare/Laddningstid (minuter)**
Kat. # V	DC	Ah Vikt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230

risk för elektrisk stöt.

risk för eldsvåda.

SÄKERHETSVARNINGAR, ALLMÄNT ELVERKTYG

ING: Läs alla säkerhetsvarningar, ktioner, illustrationer och specifikationer som

levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckon
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.
h) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda

verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och Skötsel av Batteridrivna Verktyg

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.
b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.
c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den

andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.

d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.
e) Använd inte ett batteripaket eller ett verktyg som är defekt eller modifierat. Defekta eller modifierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador.
f) Utsätt inte batteripaketet eller verktyget för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion.
g) Följ alla instruktioner gällande laddningen och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och höjer brandrisken.

6) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.
b) Gör aldrig service på skadade batteripaket. Service av batteripaket bör endast genomföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Allmänna säkerhetsföreskrifter för motorsågar

a) Håll alla kroppsdelar borta från kedjan när motorsågen är igång. Se till att kedjan inte vidrör något innan du startar sågen. Bara ett ögonblicks ouppmärksamhet när du använder motorsågar kan leda till att kläder eller delar av kroppen fastnar i motorsågen.
b) Håll alltid motorsågen med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget. Håll aldrig motorsågen med händerna i omvänd ordning eftersom risken för personskador då ökar.
c) Håll endast motorsågen i de isolerade handtagen när du utför en operation där kaptilbehöret kan komma i kontakt med dolda ledningar eller sin egen sladd. Om en sågkedja får kontakt med strömförande ledningar kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt.
d) Använd skyddsglasögon. Ytterligare skyddsutrustning för hörsel, huvud, händer, ben och fötter rekommenderas. Lämpliga skyddskläder minskar personskador till följd av flygande träbitar eller oavsiktlig kontakt med sågens kedja.
e) Använd inte motorsågen när du är uppe i ett träd eller står på en stege eller någon annan instabil yta.

Användning av en motorsåg på detta sätt kan leda till allvarliga personskador.

f) Se alltid till att ha ordentligt fotfäste och stå på ett stadigt, säkert och jämnt underlag när du använder kedjesågen. Hala eller instabila underlag, t.ex. stegar, kan få dig att tappa balansen eller förlora kontrollen över motorsågen.
g) Var uppmärksam på att en spänd gren som sågas av kan fjädra tillbaka. När spänningen i träfibrerna släpps kan det fjäderbelastade arbetsstycket träffa operatören och/eller försätta motorsågen ur kontroll.
h) laktta stor försiktighet vid kapning av buskar och unga träd. Tunna grenar kan fastna i kedjan och slå tillbaka mot dig eller få dig att tappa balansen.
i) Bär motorsågen i det främre handtaget och se till att den är avstängd och att kedjan inte kommer i kontakt med kroppen. Se alltid till att svärdsskyddet är på under transport eller förvaring. Om motorsågen hanteras på rätt sätt minskas risken för oavsiktlig kontakt med kedjan när den är i rörelse.
j) Följ anvisningarna för smörjning, kedjespänning och byte av svärd och kedja. En felaktigt spänd eller smord kedja kan gå av eller medföra ökad risk för kast.
k) Såga endast i trä. Använd inte motorsågen till annat än det den är avsedd för. Använd den inte till att såga plast, murverk eller byggmaterial som inte är av trä. Användning av motorsågen på annat sätt än det avsedda kan framkalla fara.
1) Försök inte fälla ett träd förrän du har förstått riskerna och hur du kan undvika dem. Allvarlig skada kan uppstå för operatören eller närstående när denne fäller ett träd.
m) Försök inte fälla ett träd förrän du har förstått riskerna och hur du kan undvika dem. Allvarlig skada kan uppstå för operatören eller närstående när denne fäller ett träd.

Orsaker till och eliminering av rekyl:

Rekyl kan uppstå om svärdets nos eller spets kommer i kontakt med ett föremål, eller om träet sluter sig och nyper kedjan i skåran.

Spetskontakt kan i vissa fall orsaka en plötslig omvänd reaktion så att svärdet slås uppåt och bakåt mot användaren.

Om kedjan nyps längs svärdets översida kan svärdet hastigt slungas bakåt mot användaren.

Båda dessa reaktioner kan få dig att tappa kontrollen över sågen, vilket kan leda till allvarlig personskada. Förlita dig inte enbart på sågens inbyggda säkerhetsanordningar. Du bör vidta flera skyddsåtgärder för att undvika olyckshändelser och skador när du använder sågen.

Kast är resultatet av felanvändning av verktyget och/eller felaktiga arbetsprocedurer eller arbetsförhållanden, och kan undvikas genom att vidta ordentliga försiktighetsåtgärder så som beskrivs här nedan:

a) Håll ett fast grepp med tummar och fingrar runt sågens handtag med båda händerna på sågen och placera kroppen och armarna så att du kan stå emot kastets kraft. Kast kan kontrolleras av operatören, om lämpliga försiktighetsåtgärder vidtas. Släpp inte motorsågen.
b) Sträck dig inte för långt och såga aldrig ovanför axelhöjd. Det minskar risken för oavsiktlig spetskontakt och ger dig bättre kontroll över motorsågen i oväntade situationer.
c) Använd endast av tillverkaren angivna svärd och kedjor vid byte. Byte till fel svärd eller kedja kan medföra att kedjan går av eller att kast uppstår.
d) Följ tillverkarens anvisningar för slipning och underhåll av kedjan. Minskning av riktskärets djup kan medföra ökad rekyl.

Följande försiktighetsåtgärder skall följas för att minimera rekyler:

1. Greppa sågen med ett stadigt grepp. Håll motorsågen stadigt med båda händerna när motorn är i gång. Se till att du har ett fast grepp med tummarna och fingrarna ordentligt omslutna om handtagen. Motorsågen kommer att dra bakåt vid sågning med svärdets undre kant och skjuta framåt vis sågning längs med svärdets överkant.
2. Sträck dig inte för längt.
3. Ha ordentligt fotfäste och balans hela tiden.
4. Låt inte spetsen på styrsvärdet komma i kontakt med en stock, gren, marken eller andra hinder.
5. Såga inte över axelhöjd.
6. Användning av enheter som lågrekylkedja och reducerad rekylstyrsvärd som minskar risken associerat med rekyler.
7. Använd bara sådana utbytessvärd och -kedjor som tillverkaren anger.
8. Låt inte den löpande kedjan komma emot något föremål vid spetsen av svärdet.
9. Håll arbetsområdet fritt från hinder, såsom andra träd, grenar, stenar, stängsel, stubbar etc. Eliminera eller undvik alla hinder som sågen kan träffa när du sågar genom en särskild gren eller stock.
10. Se till att kedjan är väslipad och korrekt spänd. En lös eller slö kedja kan öka risken för rekyler. Kontrollera spänningen regelbundet med motorn stoppad och verktyget urkopplat, aldrig medan motorn körs.
11. Börja och fortsätt såga bara när kedjan går med full fart. Om kedjan rör sig långsamt, finns det en större risk att kast uppstår.
12. Såga bara en stock i taget.
13. Var ytterst försiktig när du fortsätter en tidigare påbörjad sågning. Aktivera barkstödsstötdämparen i trät och låt kedjan få full fart innan du fortsätter att såga.
14. Försök inte göra instickssågningar eller borningssågningar.

15. Se upp för korsande grenar eller annat som kan stoppa sågningen och nypa fast eller falla ned på kedjan.

Säkerhetsfunktioner rekyl

WARNING: Följande funktioner är inkluderade i din såg för att hjälpa till att minska risken för kast, emellertid kommer inte sådana funktioner att helt eliminera denna farliga reaktion. Som användare av motorsågen bör du inte endast lita på säkerhetsanordningar. Du måste följa alla säkerhetsåtgärder, instruktioner och underhåll i denna manual för att hjälpa till att undvika rekyler och andra krafter som kan resultera i allvarliga skador.

• Svärd med reducerad rekyl, designad med en liten spetsradie som reducerad storleken på den farliga zonen för rekyler på svärdsspetsen. Ett svärd för reducerade rekyler har visat sig signifikant minska antalet och farligheten med rekyler vid test i enlighet med säkerhetskraven för elektriska motorsågar.
• Lågrekylkedja, designad med en konturdjupmätare och skyddslänk som avleder rekylkrafter och låter trät gradvis färdas in i sågen. En lågrekylkedja är en kedja som uppfyller kraven på kast-prestanda enligt ANSI B175.1–2012.
• Använd inte motorsågen när du är uppe i ett träd eller står på en stege eller någon annan instabil yta.
• Håll verktyget i isolerade greppytor under arbete där sågverktyget kan komma i kontakt med dolda strömledningar. Kontakt med en strömförande ledning kommer att göra vissa metalldelar på verktyget strömförande och ge operatören elstötar.
• Arbeta inte utanför din kapacitet eller erfarenhet. Läs noga igenom och förstå fullständigt alla instruktioner i denna manual.
• Innan du startar sågen, se till att sågkedjan inte är i kontakt med något föremål.
• Använd inte sågen med en hand! Operatören, hantlangare eller åskådare kan skadas allvarligt om arbetet sker med bara en hand. En motorsåg är endast avsedd att användas med två händer.
• Se till att handtagen är torra och fria från olja eller fett.
• Låt inte smuts, skräp eller sågspån samlas på motorn eller utanpå luftventilerna.
  • Stanna sågen innan den läggs ned.
• Såga inte revor och/eller små grenar under buskar.
• Var extra försiktig vid sågning av små buskar och unga träd eftersom tunna grenar kan fastna i kedjan och slå tillbaka mot dig eller få dig att tappa balansen.

Motorsåg namn och termer

• Kapning - processen med kapning av fallna träd eller kapning av stockar i längder.
• Motorbroms (om det finns) - en enhet som används för att stoppa sågkedjan när avtryckaren släpps.
• Motorsåg motorhuvud - en motorsåg utan sågkedja och svärd.

• Drivkugghjul eller kugghjul - den tandade delen som driver sågkedjan.

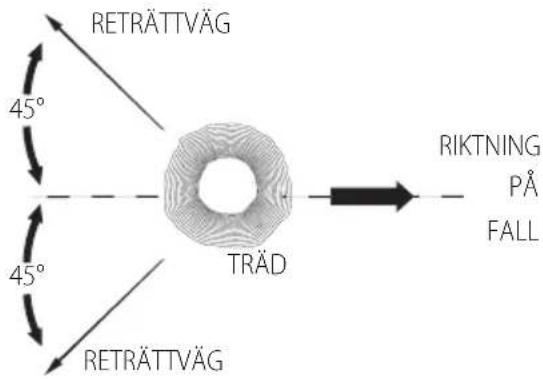

• Fällning - processen att såga ned ett träd.

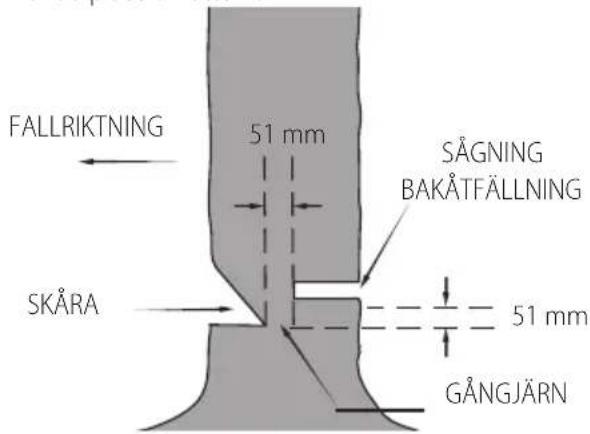

• Fällning baksidessågning - den slutliga sågningen vid trädfällning som görs på motsatt sida av trädet från falssågningen.
• Fronthandtag - stödhandtaget placerat på eller mot fronten på motorsågen.
• Fronthandtagsskydd - en konstruktionsbarriär mellan fronthandtaget på en motorsåg och svärdet, vanligtvis placerad nära handpositionen på fronthandtaget.
• Svärd - en fast skenstruktur som stöder och styr sågkedjan.
• Svärdsslida/skyddskåpa - käpa som placeras över svärdet för att förhindra kontakt med sågtänderna när sågen inte används.
• Kast - svärdets rörelse bakåt eller uppåt eller båda som uppstår när sågkedjan nära spetsen på ovansidan av svärdet kommer i kontakt med något föremål såsom en stock eller gren eller när trät klämmer ihop sågkedjan under sågningen.
• Kast, nypning - den snabba tillbakatryckningen av sågen som kan uppstå när trät stänger in och nyper fast sågkedjan under sågningen längs ovansidan av svärdet.
• Kast, roterande - den snabba rörelsen uppåt och bakåt hos sågen som kan uppstå när sågkedjan nära den övre delen av spetsen på svärdet kommer i kontakt med ett föremål, såsom en stock eller en gren under sågningen.

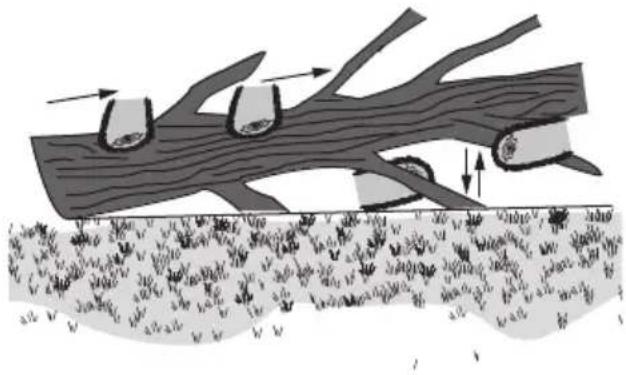

• Kvistning - ta bort grenar från ett fällt träd.
• Lågrekylkedja- En kedja som uppfyller kraven på kast-prestanda enligt ANSI B175.1–2012 (vid test på ett representativt prov av motorsågar.)
• Normal sågposition - de förmodade positionerna när kapning och fällsågningar utförs.
• Hakundersågningar - en haksågning i ett träd som riktar in trädets fallriktning.
• Bakre handtag - stödhandtaget placerat på eller mot baksidan av motorsågen.
• Rekylreducerande svärd - ett svärd som har visat sig reducera kast signifikant.
• Utbytessågkedja - en kedja som uppfyller prestandakraven för ANSI B175.1–2012 för kast vid test med specifika motorsågar. Den kanske inte uppfyller ANSI-prestandakraven när den används med andra sågar.
• Sågkedja - en slinga med en kedja som har sågtänder som sågar trät och som drivs av motorn och stöds av svärdet.
• Räfflad stötdämpare - räfflorna används vid fällning eller kapning för att luta sågen och bibehålla positionen under sågningen.
• Omkopplare - en enhet som, när den används, helt kommer att avsluta eller avbryta en elektrisk krets till motorn på motorsågen.
• Omkopplarlänk - den mekanism som överför rörelsen från en avtryckare till omkopplaren.
• Omkopplarlås - ett rörligt stopp som förhindrar oavsiktlig hantering av omkopplaren innan den manuellt aktiveras.

Kvarstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Hörselnedsättning.
- Risk för personskada på grund av flygande partiklar.
- Risk för brännskador på grund av att tillbehör blir heta under arbetet.
- Risk för personskada på grund av långvarig användning.

SPARA DESSA INSTRUKTIONER

Laddare

Laddare från DEWALT kräver ingen justering och är designade för att vara så enkla som möjligt att använda.

Elsäkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Kontrollera också att spänningen på din laddare är den samma som i elnätet.

Din DEWALT laddare är dubbelisolerad i enlighet med EN60335; därför behövs ingen jordledning.

Om nätsladden är skadad får den endast bytas ut av

DEWALT eller en auktoriserad serviceorganisation.

Användning av förlängningssladd

En förlängningssladd skall inte användas såvida det inte är absolut nödvändigt. Använd en godkänd förlängningssladd, som är lämplig för laddarens strömbehov (se Tekniska data). Minsta ledarstorlek är 1 mm ^2 ; maximal längd är 30 m.

Om du använder en sladdvinda, linda alltid av sladden fullständigt.

Viktiga säkerhetsinstruktioner för alla batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se Tekniska data).

- Innan laddaren används, läs igenom alla instruktioner och varningar om laddaren, batteriet och produkten för användning av batteri.

VÄRNING: Risk för stötar. Låt ingen vätska komma in i läddaren. Det kan resultera i elektriska stötar.

WARNING: Vi rekommenderar användning av märkörsenhet med en restströmsmärkning på 30 mA eller mindre.

FÖRSIKTIGHET: Risk för brännskada. För att minska nästa för skador, ladda endast DEWALT uppladdningsbara batterier. Andra typer av batterier kan gå sönder och orsaka personskador och skadegörelse.

FÖRSIKTIGHET: Barn bör övervakas för att säkerställa att och inte leker med apparaten.

NOTERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie

eller ansamling av metapartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteri i hålrummet. Koppla ifrån laddaren vid rengöring.

- Försök INTE att ladda batteriet med någon annan laddare än de i denna bruksanvisning. Laddaren och batteriet är speciellt konstruerade att fungera tillsammans.

- Dessa laddare är inte avsedda för någon annan användning än att ladda DEWALT uppladdningsbara batterier. All annan användning kan resultera i brandrisk, elstötar eller till och med dödliga elstötar.

- Utsätt inte laddaren för regn eller snö.

- Dra ut genom att hålla i kontakten i stället för i sladden när du kopplar ur laddaren. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.

- Se till att sladden placeras så att ingen går på den, snubblar på den eller att den på annat sätt riskerar att skadas.

- Använd inte en förlängningssladd såvida det inte är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand, elektriska stötar eller död av elektrisk ström.

- Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.

- Använd inte laddare med skadad sladd eller kontakt -byt ut den omedelbart.

- Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Lämna den hos ett auktoriserat servicecenter.

- Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.

- Om strömsladden skadas måste den bytas omedelbart av tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.

- Koppla bort laddaren från vägguttaget innan du påbörjar rengöringen. Detta kommer att minska risken för elektriska stötar. Borttagning av batteriet minskar inte risken.

- Anslut ALDRIG två laddare tillsammans.

- Laddaren är konstruerad för att fungera på vanlig hushållsel på 230V. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Ladda ett batteri (Bild. [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteriet sätts i.

2. Sätt i batteriet 15 i laddaren, se till att batteriet är helt isatt i laddaren. Den röda lampan (laddning) börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.

3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterilåsknappen 16 på batteriet.

NOTERA: För att garantera maximal prestanda och livslängd för litium-jonbatteri bör batteriet laddas fullt innan första användning.

Laddningshantering

Se nedanstående indikatorer angående batteriets laddningsstatus.

Laddningsindikatorer
Laddning	— — — — —
Fulladdat	—
Varm/kall fördröjning*	— — — | —

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteri. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteriet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning och avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteri kommer att ladda med en lägre hastighet jämfört med ett varmt batteri. Batteriet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118-laddaren är utrustad med en intern fläkt som är designad att kyla batteriet. Fläkten slås på automatiskt när batteriet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR litiumjon-verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning. Verktyget kommer automatiskt att stängas av om det elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjonbatteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

WARNING: Risk för stötar. Koppla ifrån laddaren från strömuttaget innan rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av en trasa eller en mjuk borste som inte är av metall. Använd inte vatten eller rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
  • Aldda endast batteripaketet i DEWALT laddare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteriet på platser där temperaturen kan sjunka under 4 °C (39,2 °F) (såsom utomhusskjul eller byggnader i metall under vintern) eller överskrider 40 °C (104 °F) (såsom utomhusskjul eller byggnader i metall under sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över

det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.

- Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

VARNING: Fara för brännskada. Batterivätskan kan vara ländlig om den som utsätts för gnista eller eld.

WARNING: Försök aldrig att öppna batteripaketet av någon anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

VÄRNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENPP: När den inte används skall den läggas på plan på en stabil plats så att ingen riskerar

att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

VARNING: Brandfara. Transport av batterier kan leda till elastreda om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan

accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Transportera FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DEWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge:

När locket är fäst på FLEXVOLT™ batteriet är batteriet i transport-läge

Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport Wh- klassificering kan indikera

3 x 36 Wh, vilket betyder tre batterier på 36 Wh var.

Användningen av

Exempel på etikettmärkning för användning och transport

Use: 108 Wh

Transport: 3x36 Wh

Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri).

Förvaringsrekmendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

NOTERA: Batteripaket bör inte förvaras helt urladdade.

Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Ladda endast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränn inte batteripaketet.

Användning: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

Transport: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

Följande verktyg arbetar med ett 54-voltsbatteri:

DCMCS574, DCMCS575

Dessa batterier kan användas: DCB546, DCB547, DCB548,

DCB549. Se Tekniska data för mer information.

Förpackningens innehåll

FöDCMCS574rpackningen innehåller:

1motorsåg

1slida

1svärd45 cm

1kedja45 cm

1nyckel

1bruksanvisning

FöDCMCS575rpackningen innehåller:

1motorsåg

1 slida

1svärd50 cm

1kedja50 cm

1nyckel

1bruksanvisning

nOTERa: Batteri, laddare och förvaringslåda medföljer inte N-modeller. Batteri och laddare medföljer inte NT-modeller. B-modeller inkluderar Bluetooth®-batteri.

nOTERa: Bluetooth® ordmärkningen och logotyper är registrerade varumärken som ägs av Bluetooth®, SIG, Inc. och all användning av sådan märkning av DEWALT sker under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

- Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan den tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs bruksanvisningen före användning.

Använd hörselskydd.

Använd skyddsglasögon

Bär huvudskydd.

Bär handskar.

Bär lämpligt fotskydd.

Utsätt inte redskapet för regn eller hög luftfuktighet och lämna det inte utomhus när det regnar.

Kontakt med svärdets spets mot något objekt skall undvikas.

Rotationsriktning för sågkedjan.

Använd alltid båda händerna när motorsågen används.

Stäng av verktyget. Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget.

Datumkoden 18, vilken också inkluderar tillverkningsår, finns tryckt i kåpan.

Exempel:

2021 XX XX

Tillverkningsår

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada kan uppstå.

1 Variabel hastighetskontroll
2 Låsspak
3 Kedjebroms/fronthandtagsskydd
4 Svärd
5 Sågkedja
6 Kedjekåpa
7 Svärdlåsmuttrar
8 Kedjespänningsskruv
9 Indikator för oljenivå
10 Oljelock
11 Svärd
12 Bakre handtag
13 Främre handtag
14 Batterihölje
15 Batteri
16 Batterilåsknapp
17 Nyckel
18 Datumkod

Avsedd användning

MotorsågenDCMCS574 är konstruerad för kapning av stockar upp till 40 cm i diameter.

Motorsågen DCMCS575 är konstruerad för kapning av stockar upp till 45 cm i diameter.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Dessa motorsågar är professionella elverktyg.

LÄT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

- Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

MONTERING OCH JUSTERING

WARNING: För att minska risken för allvarlig parkenskada, stäng av verktyget och koppla bort batteriet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

WARNING: Använd endast batterier och laddare från L.T.

Montering och borttagning av batteriet från verktyget (Bild D)

NOTERA: Se till att batteriet 15 är fulladdat.

Installation av batteriet i verktyget

1. Rikta in batteriet 15 mot skenorna inuti verktygets batterihölje (Bild D).
2. Skjut in den i batterihöljet tills batteriet sitter fast i verktyget, se till att du hör att det snäpper på plats.

Borttagning av batteriet från verktyget

1. Tryck på batterilåsknappen 16 och dra med en fast rörelse batteriet bort från verktyget.
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Vissa batterier från DEWALT inkluderar en bränslemätare vilken består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteriet.

För att slå på mätaren ska du trycka in och hålla kvar laddningsmätarknappen 19. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte laddningsmätaren att lysa och batteriet behöver laddas.

NOTERA: Laddningsmätaren är endast en indikering på laddning som finns kvar i batteriet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Installera svärdet och sågkedjan (Bild A, E–G)

FÖRSIKTIGHET: Vass kedja. Använd alltid skydashandskar när sågkedjan hanteras. Kedjan är vass och du kan skära dig även när den inte är i rörelse.

WARNING: Vass kedja i rörelse. För att förhindra och utligt start, se till att batteriet är borttaget innan någon av följande handlingar utförs. Om inte ovanstående rekommendationer följs kan det leda till allvarliga personskador.

Om sågkedjan 5 och svärdet 4 förpackas separat i kartongen, måste kedjan fästas på svärdet och båda måste fästas på verktygets kropp.

1. Placera sågen på en plan och fast yta.
2. Vrid svärdlåsmuttrarna 7 moturs med skiftnyckeln 17 som medföljer.
3. Ta bort kedjehjulskåpan 6 och svärdlåsmuttrarna 7.
4. Använd skyddshandskar, ta tag i sågkedjan 5 och linda den runt svärdet 4, se till att tänderna är riktade i rätt riktning.
5. Se till att kedjan är korrekt insatt i öppningen runt hela svärdet.

6. Placera sågkedjan runt kedjekransen 20. Rikta in kedjespänningspinnen 21 och bulten 22 mot öppningen i svärdet på basen på verktyget såsom visas i Bild E.

7. När det är på plats, håll svärdet stilla och sätt tillbaka kedjekransens lock 6. Se till att bulthålen på kåpan ligger i linje med bultarna 22, på huset.

8. Montera svärdläsmuttrarna 7 och vrid medurs med den medföljande nyckeln 17 tills det är tätt, lossa sedan muttrarna ett helt varv så att sågkedjan kan spännas ordentligt.
9. Använd den platta skruvmejselns ände 17, vrid kedjespänningsskruven 8 medurs för att öka spänningen. Se till att sågkedjan 5 ligger tätt mot svärdet 4 som visas i Bild F och Bild G, dra sedan åt låsmuttern 7 tills det sitter åt.
10. Följ instruktionerna i sektionen Justering av kedjespänningen.

Justering av kedjespänning (Bild A, E–G)

NOTERA: Sågkedjans spänning ska justeras regelbundet före användning.

1. Kontrollera kedjespänningen 5 med sågen liggande plant på en fast yta. Kedjan är rätt spänd när den snäpper tillbaka efter att du dragit ut den 6 mm från svärdet med lätt kraft med långfingret och tummen. 4 som visas i Bild F. På undersidan ska det inte vara något "häng" mellan svärdet och kedjan som visas i Bild G.
2. För att justera kedjespänningen, lossa sexkantsskruvarna 7.
3. Vrid kedjespänningsskruven 8 som sitter på kedjehjulskåpan med hjälp av den platta skruvmejseländen 17.
4. Kontrollera sågkedjans spänning, justera vid behov.
5. Spänn inte sågkedjan för hårt eftersom det ökar slitaget och minskar svärdets och sågkedjans livslängd.
6. När sågkedjans spänning är korrekt, dra åt låsmuttrarna 7 tills det är tätt med 8 Nm vridmoment.
7. En ny kedja sträcker sig något under de första timmarnas användning. Det är viktigt att kontrollera spänningen ofta (efter att du har tagit bort batteri) under de första två timmarna av användning.

Byte av sågkedja (Bild A, E, H)

FÖRSIKTIGHET: Vass kedja. Använd alltid såg kshandskar när sågkedjan hanteras. Kedjan är vass och du kan skära dig även när den inte är i rörelse. VARNING: Vass kedja i rörelse. För att förhindra oavsiktlig se till att batteriet är borttaget från verktyget innan någon av följande handlingar utförs. Om inte ovanstående rekommendationer följs kan det leda till allvarliga personskador.

1. För att ta bort sågkedjan 5, placera sågen på en plan, fast yta.
2. Ta bort kedjekåpan 6 såsom beskrivs i sektionen Installera svärdet och sågkedjan.

3. Vrid kedjespänningsskruven 8 med hjälp av den platta skruvmejseländen 17. Vrid skruven moturs så att svärdet 4 dras tillbaka och spänningen på sågkedjan minskas så att den kan tas bort.

4. Bär skyddshandskar, ta tag i sågkedjan och lyft den slitna sågkedjan ur spåret i svärdet.

5. Vänd svärdet varje gång du byter kedjan för att säkerställa jämnt slitage.
6. Placera den nya kedjan över svärdet och se till att kedjeskären är riktade åt rätt håll genom att jämföra pilen på kedjan med bilden på kedjekåpan 6 såsom visas i Bild H.
7. Följ instruktionerna för Installera svärdet och sågkedjan.

Utbyteskedja och svärd finns tillgångliga från ditt närmaste servicecenter.

• Motorsågen DCMCS574 kräver en utbyteskedja på 45 cm DT20688-QZ och ett utbytessvärd på 45 cm DT20687-QZ.
• Motorsågen DCMCS575 kräver en utbyteskedja på 50 cm DT20690-QZ och ett utbytessvärd på 50 cm DT20689-QZ.

Smörjning kedja och svärd (Bild A)

Automatiskt smörjningssystem

Den här motorsågen har ett automatiskt smörjsystem som håller kedjan och svärdet konstant smorda. Oljenivåindikatorn 9 visar nivån på oljan i motorsågen. Om oljenivån är mindre är kvartsfull, ta bort batteriet från motorsågen och fyll på med korrekt typ av olja. Töm alltid oljetanken när sågningen avslutats.

NOTERA: Använd alltid svärd- och kedjeolja av hög kvalitet för korrekt smörjning av svärd och kedja. Som ett temporärt substitut kan en icke-renande SAE30 avvägd motorolja användas. Användningen av ev vegetabiliskt baserad svärd- och kedjeolja rekommenderas vid beskärning av träd. Mineralolja rekommenderas inte eftersom det kan skada träd. Använd aldrig förbrukad olja eller mycket tjock olja. Dessa kan skada din motorsåg.

Fylla på oljebehållaren

1. Skruva loss moturs och ta sedan bort oljelocket 10. Fyll behållaren med den rekommenderade svärd- och kedjeoljan tills oljenivån när överkanten av oljenivåindikatorn 9.
2. Sätt tillbaka oljelocket och dra åt medurs.
3. Stäng av verktyget med jämna mellanrum och kontrollera oljenivåindikatorn för att garantera att svärdet och kedjan smörjs ordentligt.

Transportera motorsågen (Bild A)

• Ta alltid bort batteriet från verktyget och täck svärdet med slidan 11 när sågen transporteras.

ANVÄNDNING

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och törpbara bestämmelser.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

VARNING: För att minska risken för allvarlig personskada, tilland ALLTID korrekt handställning, så som visas.

WARNING: För att minska risken för allvarlig personskada, komALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handposition kräver ena handen på det främre handtaget 13 och den andra handen på bakre handtaget 12.

Hantera motorsågen (Bild A, I, K)

WARNING: Läs och förstå alla instruktioner. Underlåtenhet välja samtliga nedanstående instruktioner kan resultera i elstötar, brand och / eller allvarliga personskador.

• Skydd mot rekyler vilka kan resultera i allvarliga skador eller dödsfall. Se Allmänna säkerhetsföreskrifter för elverktyg och Allmänna säkerhetsanvisningar för motorsågar och Orsaker till och förebyggande av kast och Säkerhetsföreskrifter för kast, för att undvika risken för kast.
• Sträck dig inte för långt. Såga inte över brösthöjd. Se till att ha bra fotfäste. Ha fötterna isär. Fördela vikten på båda fötterna.
• Använd ett fast grepp med vänstra handen på det främre handtaget 13 och din högra hand på det bakre handtaget 12 så att du har kroppen till vänster om svärdet.
• Håll inte motorsågen med kedjebromsen/främre handtaget 3. Ha armbågen på vänstra armen låst så att det vänstra armen är rak för att stå emot en rekyl.

WARNING: Använd aldrig ett korsat handgrepp (vänster handget på det bakre handtaget och högra handen på främre handtaget).

WARNING: Låt aldrig någon del av kroppen vara i linje n. 7 värdet 4 när motorsågen används.

• Använd aldrig sågen i ett träd, i någon konstig position eller på en stege eller annan instabil yta. Du kan förlora kontrollen av sågen och orsaka allvarliga skador.
• Kör sågen med full hastighet hela tiden som du sågar.
• Låt sågkedjan utföra sågningen. Använd endast lätt tryck. Tryck inte på motorsågen i slutet av sågningen.

WARNING: När sägen inte används, ha alltid kör, bromsen aktiverad och batteriet borttaget.

Inställning av kedjebromsen (Bild K)

Din motorsåg är utrustad med ett motorsystem med kedjebroms som kommer att stoppa kedjan snabbt i händelse av en rekyl.

1. Ta ut batteriet ur verktyget.
2. För att aktivera kedjebromsen, skjut kedjebromsen/främre handtaget 3 framåt tills det klickar på plats.

3. Dra kedjebromsen/främre handtaget 3 mot främre handtaget 13 in i "inställd" position såsom visas i Bild K.

4. Verktyget är nu klart för användning.

NOTERA: I händelse av kast kommer din vänstra hand att komma i kontakt med främre skyddet och skjuta det framåt mot arbetsstycket. Detta kommer att stoppa verktyget.

Test av kedjebromsen (Bild A, K)

Testa kedjebromsen före varje användning för att vara säker på att den fungerar korrekt.

1. Lägg sågen på ett plant, stabilt underlag. Se till att sågkedjan 5 går fritt från underlaget.
2. Greppa verktyget med båda händerna och slå på sågen.
3. Vrid vänster hand framåt runt det främre handtaget 13 så att handryggen kommer i kontakt med kedjebromsen/främre handtaget 3 och skjuter det mot arbetsstycket. Sågkedjan skall stoppas omedelbart.

NOTERA: Om sågen inte stoppar omedelbart, sluta använda verktyget och lämna det till ditt närmaste auktoriserade servicecenter.

WARNING: Se till att ställa in kedjebromsen i n sän sågningen.

Ha alltid bra fotfäste och greppa motorsågen med båda händerna med tummarna och fingrarna runt respektive handtag.

1. Slå på genom att skjuta ned lässpaken 2, som visas i Bild J, och trycka in avtryckaren 1. När enheten är igång kan du släppa lässpaken.
2. För att fortsätta att ha enheten igång måste du fortsätta att trycka in avtryckaren. För att stänga av enheten, släpp avtryckaren.

NOTERA: Om för mycket kraft används vid sågningen kommer sågen att stängas av. För att starta om sågen måste du släppa strömbrytaren 1 innan sågen kommer att starta om. Påbörja sågningen igen, denna gång med mindre kraft. Låt alltid sågen såga av egen kraft.

WARNING: Försök aldrig att låsa omkopplaren i påslet läge.

Vanliga sågtekniker

Fällning

Processen att såga ned ett träd. Fäll inga träd vid hård blåst.

WARNING: Fällning kan resultera i skador. Det skall endast uws av utbildade personer.

- En reträttväg bör planeras och rensas vid behov innan sågningen påbörjas. Reträttvägen skall sträckas bakåt och diagonalt bakåt mot den förväntade fallinjen som visas nedan.

• Innan fällningen påbörjas, observera den naturliga lutningen av trädet, placeringen av större grenar och vindriktningen för att bedöma åt vilket håll trädet faller. Ha kilar (trä, plast eller aluminium) och en kraftig klubba tillgänglig. Ta bort smuts, stenar, lös bark, spikar, nitar och ledningar från trädet där fällningskapningen ska ske.
• Falsundersågning - gör falsen 1/3 av diametern på trädet, vertikalt mot fallriktningen. Gör det nedre horisontella falssågningen först. Detta hjälper till att undvika klämning av antingen sågkedjan eller svärdet när den andra falssågningen görs som visas nedan.
• Fällningsbaksågning - gör fällningsbaksågningen minst 51 mm högre än denhorisontella falssågningen. Håll fällningsbaksågningen parallellt med det horisontella falssågningen. Gör bakre fällningssågningen så att tillräckligt med trä finns kvar som ett gångjärn. Trägångjärnet förhindrar att trädet vrider sig och faller i fel riktning. Såga inte igenom gångjärnet som visas nedan.
• När fällningssågningen närmar sig gångjärnet börjar trädet att falla. Om det finns den minsta risk att trädet inte faller i önskad riktning eller att det gungar tillbaka och binder sågkedjan, sluta såga innan fällningssågningen är färdig och använd kilar för att öppna sågningen och få trädet att falla i önskad fallriktning. När trädet börjar att falla ta bort motorsågen från sågspåret, stoppa motorn, lägg ned motorsågen och använd reträttvägen som planerat. Var uppmärksam på överhängande kvistar som faller och se upp var du placerar fötterna.

FALLRIKTNING 51 mm SKÄRA SÄGNING BAKÄTFÄLLNING 51 mm GÅNGJÄRN

Kvistning

Ta bort grenar från ett fällt träd. Lämna större kvistar på trädets nederdel som stöd för stocken. Avlägsna de små kvistarna i ett skär. Spända grenar bör skäras av från grenens nedersta del mot toppen för att undvika att motorsågen fastnar. Beskär kvistar från motsatt sida så att trästammen befinner sig mellan dig och sågen. Gör aldrig kapningar mellan dina ben eller grensla kvisten som ska kapas.

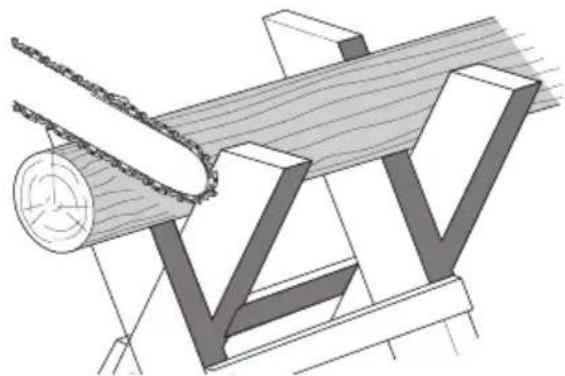

WARNING: Rekommenderas att användare för första gängen bör öva sågning på en sågbock.

Kapa ett fällt träd eller stock i längder. Hur du ska kapa beror på vad stocken vilar på. Om möjligt, använd sågbock som visas nedan.

1. Starta inte en sågning innan kedjan går med full fart.
2. Placera undre kanten 23 av motorsågen bakom området för den första sågningen som visas nedan.
3. Slå på motorsågen och vrid sedan sågkedjan och svärdet nedåt genom trät och använd undre kanten som ett gångjärn.
4. När motorsågen kommer till 45° vinkel, lyft sågen horisontellt igen och upprepa stegen tills du sågat helt igenom.

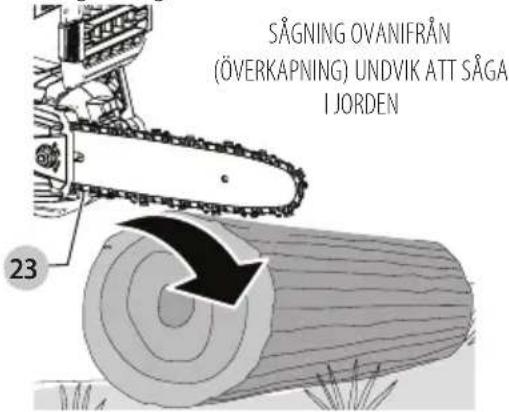

5. När trädet stöds längs hela dess längd, gör en sågning från ovansidan (överkapning) men undvik att såga i jorden då detta kan göra sågen slö snabbt.

SÅGNING OVANIFRÅN (ÖVERKAPNING) UNDVIK ATT SÅGA I JORDEN 23

sVEnska

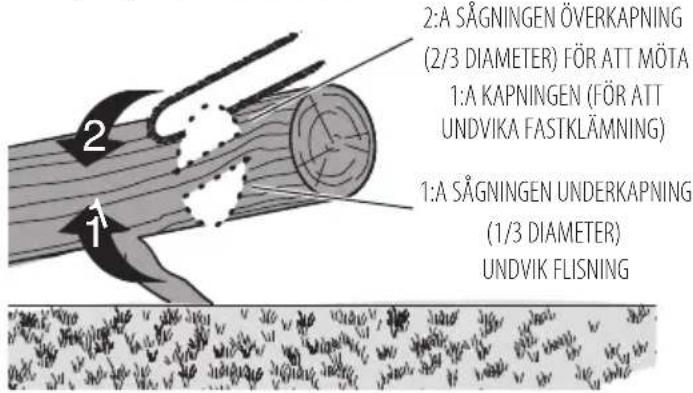

- Vid stöd vid ena änder, såga först 1/3 av diametern från undersidan (underkapning). Gör sedan den avslutande sågningen med överkapning för att möta den första sågningen som visas nedan.

2:A SÅGNINGEN ÖVERKAPNING (2/3 DIAMETER) FÖR ATT MÖTA 1:A KAPNINGEN (FÖR ATT UNDVIKA FASTKLÄMNING) 1:A SÅGNINGEN UNDERKAPNING (1/3 DIAMETER) UNDVIK FLISNING

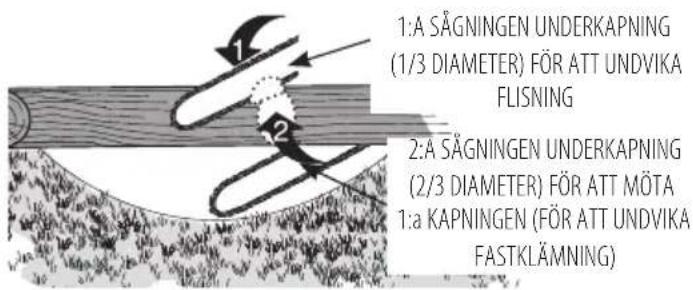

- Vid stöd i bägge ändar. Såga förs 1/3 ned från överkanten, överkapning. Gör sedan den avslutande sågningen med underkapning den nedre 2/3 för att möta den första sågningen som visas nedan.

1: A SÄGNINGEN UNDERKAPNING (1/3 DIAMETER) FÖR ATT UNDVIKA FLISNING 2: A SÄGNINGEN UNDERKAPNING (2/3 DIAMETER) FÖR ATT MÖTA 1: a KAPNINGEN (FÖR ATT UNDVIKA FASTKLÄMNING)

- I en sluttning skall du alltid stå ovanför stocken. Vid "genomsågning", för att bibehålla fullständig kontroll bör sågtrycket minskas när slutet av sågningen utan att greppet minskas på motorsågens handtag. Låt inte kedjan komma i kontakt med marken. Efter att sågningen är klar, vänta på att sågkedjan stannar innan du flyttar motorsågen. Stoppa alltid motorn innan sågen flyttas mellan sågningarna.

UNDERHÅLL

Ditt elverktyg från har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Laddaren och batteripaketet är inte servicebara.

Sågkedjans skärpa

FÖRSIKTIGHET: Vass kedja. Använd alltid såg kshandskar när sågkedjan hanteras. Kedjan är vass och du kan skära dig även när den inte är i rörelse.

VIkTIGT: Kedjans sågtänder blir genast slöa om de kommer i kontakt med marken eller en spik under sågning.

För att få bästa möjliga prestanda från motorsågen är det viktigt att hålla sågtänderna på sågkedjan vassa. Sågslipningstjänst finns tillgängliga hos ditt närmaste DEWALT servicecenter.

nOTERa: Varje gång som sågkedjan slipas förlorar den något av den reducerade rekylkvaliteterna och extra försiktighet är nödvändigt. Det rekommenderas att en sågkedja inte skall slipas mer än fyra gånger.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

WARNING: Blås bort smuts och damm från huvudkåpan rør luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VARNING: Använd aldrig lösningsmedel eller andra skurpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Extra tillbehör

WARNING: Eftersom tillbehör, andra än de som erbjuds av PROTODEWALT, har inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabel. För att minska risken för skador, ska endast rekommenderade PROTODEWALT tillbehör användas med denna produkt.

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com.

Laddningsbart batteri

Alla batterier med läng livslängd måste laddas när de inte längre kan producera tillräckligt med energi för jobb som enkelt utfördes tidigare. Vid slutet av dess tekniska livslängd skal det lämnas till batteriinsamlingen:

• Ladda ur batteriet fullständigt och ta sedan ut det ur produkten.
• Li-jonbatterier är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batterierna kommer att återvinnas eller avyttras korrekt.

54V ZINCIRLI TESTERE DCMCS574, DCMCS575

Tebrikler!
