BRUKSANVISNING DCMCS575 DEWALT

Norsk (oversatt fra de originale instruksjonene) 113

EF-overensstemmelseserklæring

Maskindirektiv

54V Kædesav

DCMCS574, DCMCS575

DEWALT erklærer, at produkterne beskrevet under Tekniske data er i overensstemmelse med:

2006/42/EF, EN62841-1:2015, EN62841-4-1:2020.

2000/14/EC, bilag V

L_WA (målt lydeffektniveau)

99 dB(A) (DCMCS574)/100 dB(A) DCMCS575,

Usikkerhed (K)

1,8 dB(A) (DCMCS574)/2.0 dB(A) DCMCS575,

L_WA (garanteret lydeffekt)

102 dB(A)

FARE: Angiver en umiddelbart farlig situation, der mindre andre den undgås, vil resultere i død eller alvorlig personskade.

ADVARSEL: Angiver en potentielt farlig situation, der mindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der mindre andre den undgås, kan resultere i mindre eller moderat personskade.

Følgende foranstaltninger bør overholdes for at minimere tilbageslag:

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

Bær hovedbeskyttelse.

Bær handsker.

ADVARSEL: For at reducere risikoen for alvorlig persønskade, skal du ALTID anvende den rette håndposition som vist.

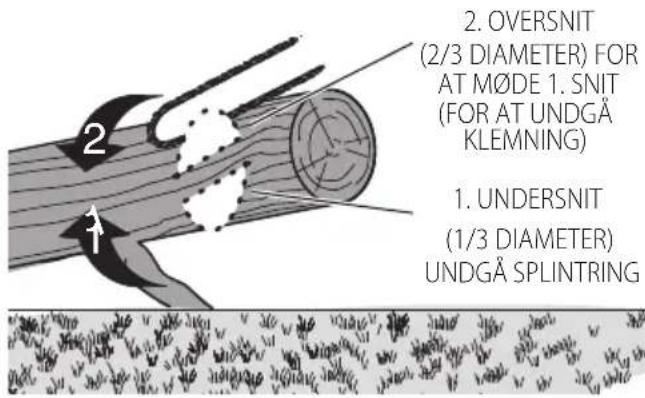

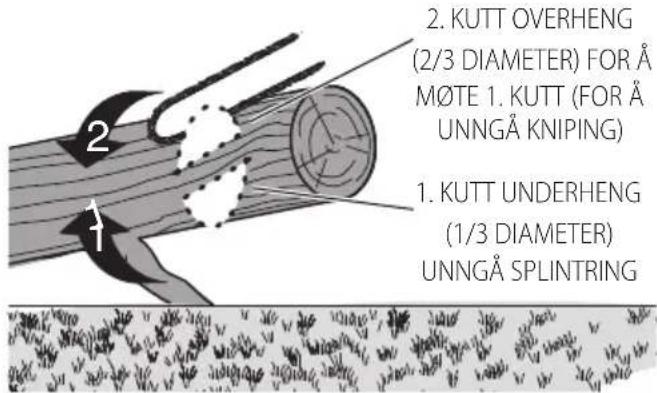

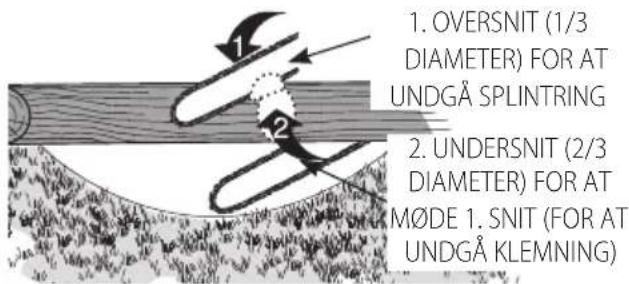

- Ved understøttelse af den ene ende, skær først 1/3 af diameteren fa undersiden (undersnit). Lav derefter det endelige snit ved at save fra oven for at møde det første snit, som vist herunder.

2. OVERSNIT (2/3 DIAMETER) FOR AT M∅DE 1. SNIT (FOR AT UNDGÅ KLEMNING) 1. UNDERSNIT (1/3 DIAMETER) UNDGÅ SPLINTRING

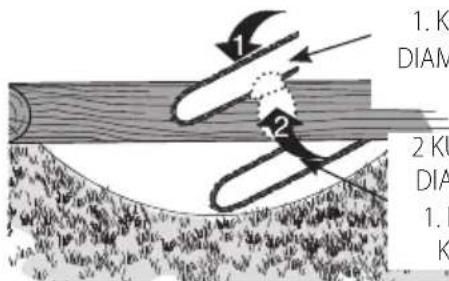

- Hvis stammen er understøttet i begge ender. Sav først 1/3 ned fra oversnittet ved toppen. Lav derefter det endelige snit ved at save fra neden ved den nederste 2/3 for at møde det første snit, som vist herunder.

1. OVERSNIT (1/3 DIAMETER) FOR AT UNDGÅ SPLINTRING 2. UNDERSNIT (2/3 DIAMETER) FOR AT M∅DE 1. SNIT (FOR AT UNDGÅ KLEMNING)

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

	DCMCS574 DCM0
Spenning V	DC	54 54
Type 1 1
Batteritype Li-ion Li-ion
Sverdlengde cm 45 50
Maks. kjedehastighet (uten belastning) m/s 15 15
Maks. skjærelengde cm 40 45
Oljekapasitet ml 115 115
Vekt (uten batteripakke)	kg	5

Støyverdier og/eller vibrasjonsverdier (triax-vektorsum) i 13:2009+A1:2010:

L_BA (utslippets lydtrykknivå)	dB(A)	83
L_WA (lydeffektnivå)	dB(A)	99
K (usikkerhet for det angittedB(A) 1,8 lydnivået)		2
Vibrasjonsutslippnvendivsa	^2 5	4,1
Usikkerhet K =	^2 m/s 1,5	1,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN62841 og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til foreløpig vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjonsutslipp og/eller søyvå gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene og/eller støynivået avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden. En vurdering av nivået for vibrasjonseksponeringen og/eller støynivået bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Identifiser ekstra sikkerhetstiltak for å beskytte brukeren mot effektene av vibrasjon og/eller støynivå, så som holde hendene varme (relevant for vibrasjon), organisering av arbeidsmønstere.

EU-samsvarserklæring Maskindirektivet

54 V motorsag DCMCS574, DCMCS575

DEWALT erklærer at de produktene som er beskrevet under

Tekniske data er i samsvar med:

2006/42/EC, EN62841-1:2015, EN62841-4-1:2020.

2000/14/EU, vedlegg V

L_WA (målt lydeffektnivå)

99 dB(A) (DCMCS574)/100 dB(A) DCMCS575,

Usikkerhet (K)

1,8 dB(A) (DCMCS574)/2.0 dB(A) DCMCS575,

5,7

L_WA (garantert lydeffekt)

102 dB(A)

følge EN60745-2- Disse produktene er også i samsvar med direktiv 2014/30/EU og 2011/65/EU. Hvis du ønsker mer informasjon, kontakt DEWALT på følgende adresse, eller se på baksiden av bruksanvisningen. 100 Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av DEWALT.

M. Georg

Markus Rompel

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, ogningis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og mås den ikke unngås, kan føre til mindre eller moderat personskade.

Batterier Ladere/Ladetider (i minutter)**
Kat # V	DC	Ah Vekt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

fare for elektrisk støt.

brannfare.

GENERELLE SIKKERHETSADVARSLER FOR ELEKTRISKE VERKT∅Y

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.

d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.
d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold här, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt här kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.

h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.
h) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en

annen. Å kortslutte batteripolene kan føre til brannskader eller brann.

d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.
e) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
f) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til en eksplosjon.
g) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.

6) Vedlikehold

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
b) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserte serviceverksteder.

Generelle sikkerhetsadvarsler for motorsager

a) Hold alle deler av kroppen unna kjedet mens motorsagen er i bruk. Før du starter motorsagen, må du passe på at sagkjedet ikke er i kontakt med noe. Et øyeblikks uoppmerksomhet under bruk av motorsagen kan føre til at klesplagg eller kroppsdeler vikles inn i eller på annen måte kommer i utilsiktet kontakt med motorsagen.
b) Hold alltid motorsagen med høyre hånd på bakre håndtak og venstre hånd på fremre håndtak. Hvis motorsagen holdes på en motsatt måte, øker risikoen for personskade. Hold derfor alltid motorsagen som anbefalt.
c) Hold motorsagen kun i de isolerte grepflatene, fordi sagkjedet kan komme i kontakt med skjulte ledninger eller sin egen ledning. Hvis motorsager kommer i kontakt med en strømførende ledning, kan frittliggende metalldeler på sagen bli strømførende, og brukeren kan få elektrisk støt.
d) Bruk vernebriller. Annet personlig verneutstyr for hørsel, hode, hender, bein og føtter anbefales. Passende beskyttelsesutstyr vil redusere omfanget av personskade som forårsakes av materiale som slynges gjennom luften, eller uheldig kontakt med sagkjedet.
e) Du må ikke bruke motorsagen när du er oppe i et tre, på en stige, på taket eller på en annen ustabil støtte.

f) Pass på at du alltid har sikkert fotfeste, og bruk kjedesagen bare när du står på et fast, sikkert og plant underlag. Glatte eller ustabile overflater kan före til at man mister balansen eller kontrollen over motorsagen.
g) Når du kutter en gren som står i spenn, må du være oppmerksom på at den kan slå mot deg. Når spenningen i trefibrene utløses, kan det spente stykket slå operatøren og/eller slå motorsagen ut av kontroll.
h) Vær svært forsiktig ved kutting av kratt og busker. Tynt materiale kan bli fanget i sagkjedet og bli slengt mot deg eller rykke deg ut av balanse.
i) Kjedesagen bæres etter fronthåndtaket, og skal være slått av og vendt bort fra kroppen. Ved transport eller oppbevaring av motorsagen skal dekselet for sverdet alltid være påmontert. Riktig håndtering av motorsagen vil gi redusert sannsynlighet for utilsiktet kontakt med sagkjedet i bevegelse.
j) Følg instruksjonene for smøring, kjedestramming og utskifting av sverdet og kjedet. Et kjede som ikke er spent eller smurt på riktig måte, kan gå i stykker eller øke faren for tilbakeslag.
k) Kutt bare i tre. Ikke bruk motorsagen til oppgaver den ikke er beregnet for. For eksempel: ikke bruk motorsagen til å kutte plast, murverk eller byggematerialer som ikke er av tre. Bruk av motorsagen til andre formål enn det som er angitt, kan føre til farlige situasjoner.
1) Ikke prøv å felle et tre før du har forstått risikoene og hvordan du unngår dem. Alvorlige personskader kan oppstår på operatøren eller tilskuere mens du feller et tre.
m) Ikke prøv å felle et tre før du har forstått risikoene og hvordan du unngår dem. Alvorlige personskader kan oppstår på operatøren eller tilskuere mens du feller et tre.

Årsaker til, og hvordan man unngår tilbakeslag:

Når spissen kommer i kontakt med en gjenstand, kan det plutselig oppstå en motsatt reaksjon, som fører til at sverdet slås opp og bakover mot operatøren.

Hvis kjedet knipes fast langs øvre kant av sverdet, kan sverdet bli skjøvet fort bakover mot operatøren.

Begge disse reaksjonene kan føre til at du mister kontrollen over motorsagen, slik at det oppstår alvorlig personskade. Ikke stol blindt på motorsagens innebygde sikkerhetsinnretninger. Som bruker er det ditt ansvar å ta nødvendige forholdsregler for å unngå uhell og skader.

Tilbakeslag er resultatet av feil bruk av motorsagen og/eller feil driftsprosedyrer eller betingelser, og kan unngås ved å treffe skikkelige forholdsregler, som angitt under:

a) Oppretthold et fast grep, med fingre og tomler rundt motorsaghåndtakene, med begge hendene på sagen og posisjonere kroppen og armen slik at du motstår tilbakeslagskrefter. Tilbakeslagskrefter kan beherskes av operatøren hvis riktige forholdsregler tas. Ikke slipp tak i motorsagen.
b) Ikke strekk deg for langt, og ikke bruk sagen over skulderhøyde. På denne måten kan du unngå utilsiktet kontakt mellom spissen og gjenstander, og få bedre kontroll over motorsagen i uventede situasjoner.
c) Bruk bare erstatningssverd og sagkjeder som produsenten har angitt. Bruk av feil erstatningssverd og sagkjeder kan føre til kjedebrudd og/eller tilbakeslag.
d) Følg produsentens anvisninger for sliping og vedlikehold av sagkjedet. Lavere dybdemålerhøyde kan føre til mer tilbakeslag.

De følgende forholdsregler skal følges for å redusere tilbakeslag:

1. Hold sagen med et fast grep. Hold motorsagen fast med begge hender når motoren er i gang. Sørg for at du holder godt fast i sagen, med tomler og fingrer rundt håndtakene. Motorsagen vil drive fremover når du kutter på bunnkanten av sverdet, og dytte tilbake når du kutter langsmed toppkanten av sverdet.
2. Ikke strekk deg.
3. Ha godt fotfeste og stå støtt hele tiden.
4. Ikke la nesen på sverdet komme i kontakt med en kubbe, gren, bakken eller andre forhindringer.
5. Ikke kutt over skulderlengde.
6. Bruk enheter som kjede for redusert tilbakeslag og sverd for redusert tilbakeslag, som reduserer risikoen for tilbakeslag.
7. Bruk bare erstatningssverd og kjeder som produsenten har angitt.
8. En kjede i bevegelse må ikke komme i kontakt med noen gjenstander ytterst på sverdet.
9. Hold arbeidsstedet fritt for hindringer slik som andre trær, grener, steiner, gjerder, stubber osv. Fjern eller unngå forhindringer som motorsagen kan treffe mens du kutter gjennom en kubbe eller gren.
10. Hold sagkjedet skarpt og tilstrekkelig stram. En løs eller sløv kjede kan øke sjansen for tilbakeslag. Sjekk strammingen med regelmessige intervaller med motoren stoppet og verktøyet tatt ut av strømforsyningen. Motoren skal aldri gå.
11. Begynn og fortsett med kuttingen først når kjedet beveger seg med full hastighet. Hvis kjedet beveger seg ved lavere hastigheter, er det større sjanse for tilbakeslag.
12. Kapp bare en kubbe om gangen.
13. Vær svært forsiktig når du fortsetter med en tidligere saging.. Sett kubbespissene inn mot treet, og la kjedet nå full hastighet før du fortsetter sagingen.
14. Ikke prøv å sage innstikk eller hull.
15. Se etter bevegelige grener eller andre krefter som kan avbryte en kutting, klemme kjedet eller falle ned på den.

Tilbakeslag sikkerhetsegenskaper

ADVARSEL: De følgende egenskapene er inkludert pægen for å redusere faren for tilbakeslag: men slike egenskaper vil ikke helt eliminere denne farlige reaksjonen. Som motorsagbruker skal du ikke kun stole på sikkerhetsenhetene. Du må følge alle sikkerhetsanvisningene, instruksjonene og vedlikeholdet i denne bruksanvisningen for å unngå tilbakeslag og andre krefter som kan resultere i alvorlig personskade.

• Sverd med redusert fare for tilbakeslag, utformet med en liten tupp med liten radius som reduserer størrelsen på tilbakeslag-faresonen på sverdtuppen. Et sverd med redusert fare for tilbakeslag har vist seg å vesentlig redusere antallet og alvorligheten av tilbakeslag når den testes i henhold til sikkerhetskrav for elektriske motorsager.
• Kjede med redusert fare for tilbakeslag, med en konturdybdemåler og beskyttelsesledd som avleder tilbakeslagskraften og lar treverket gradvis mates inn i kutteren. Et kjede med redusert fare for tilbakeslag som har møtt tilbakeslagsytelseskravene av ANSI B175.1–2012.
• Du må ikke bruke motorsagen når du er oppe i et tre, på en stige, stillas eller på noen annen ustabil overflate.
• Hold det elektriske verktøyet kun i isolerte gripeoverflater när du utfører operasjoner hvor kutteutstyret kan komme i kontakt med skjulte ledninger. Kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.
• Ikke prøv å utføre arbeid som ligger utenfor din kapasitet eller erfaring. Les nøye gjennom og fullstendig forstå alle instruksjoner i denne bruksanvisningen.
• Før du starter motorsagen, må du passe på at sagkjedet ikke er i kontakt med noe.
• Motorsag skal ikke brukes med en hånd! En-hånds saging kutting kan føre til alvorlig personskade på brukeren, hjelpere eller tilskuere. En motorsag er kun tiltenkt bruk med to hender.
• Hold håndtakene tørre, rene og frie for olje og fett.
• Ikke la skitt, rusk eller sagflis bygge seg opp på motoren eller utenfor ventilene.
• Stopp kjedet før du setter den ned.
• Ikke kutt slyngplanter og/eller små busker.
• Vær ytterst forsiktig når du kutter i kratt og busker, fordi kvister og lignende kan komme inn i kjedet og slenges mot deg eller gjøre at du mister balansen.

Navn og termer på motorsager

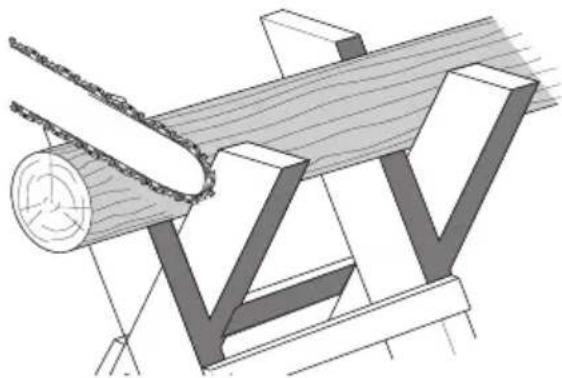

• Kubbing – Prosessen med å krysskutte et felt tre eller grener i lengder.
• Motorbremse (hvis utstyrt) – En enhet som brukes til å stoppe sagkjedet när du slipper avtrekkeren.
• Motorsag krafthode – En motorsag uten sagkjedet og sverdet.
• Drivhjul eller tannhjul – Tanndelen som driver sagkjedet.

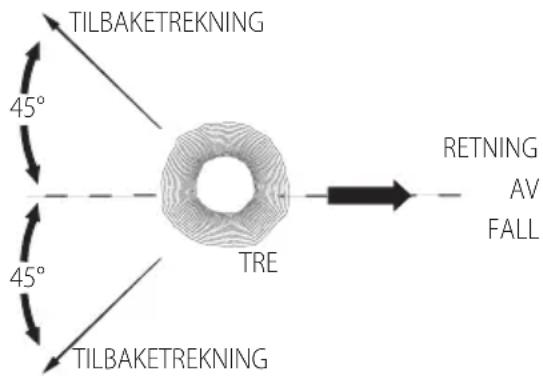

• Felling – Prosessen der du kutter ned et tre.

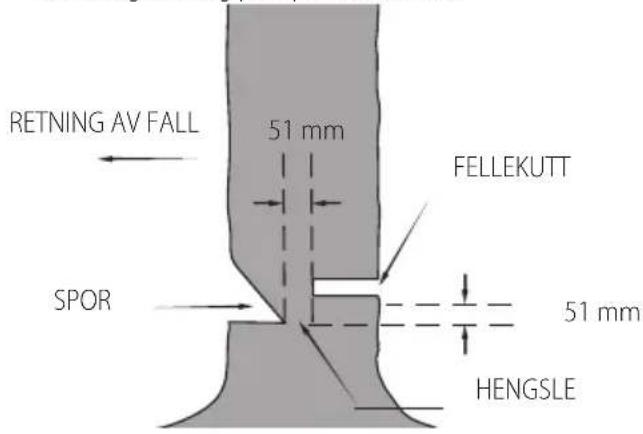

• Fellingskutt – Det siste kuttet ved trefelling, på motsatt side av sporkuttet.

• Fronthåndtak – Støttehåndtaket finnes foran på eller nær fronten på motorsagen.

• Fremre håndbeskyttelse – En strukturell barriere mellom fronthåndtaket på motorsagen og sverdet, vanligvis plassert nær håndposisjonen på fronthåndtaket.

• Sverd – En solid skinnekonstruksjon som støtter og rettleder sagkjedet.
• Sverdslire/sverddeksel – Slire som settes over sverdet for å forhindre tannkontakt när sagen ikke er i bruk.
• Tilbakeslag – Tilbake- eller oppoverbevegelse eller begge på sverdet, som oppstår når sagkjedet nær nesen til tuppområdet til sverdet kommer i kontakt med objekter, som lange grener, eller når trestykket klemmer og klyper fast sagkjedet i kuttet.
• Tilbakeslag, klemming – Det hurtige tilbakeslaget til sagen som kan oppstå når treet stopper opp og klemmer det bevegende sagkjedet i kuttet langsmed tuppen på sverdet.
• Tilbakeslag, roterende – Den hurtige bevegelsen oppover og bakover av sagen, som kan oppstå når det bevegende sagkjedet nær den øvre delen av tuppen på sverdet kommer i kontakt med et objekt, slik som en kubbe eller gren.

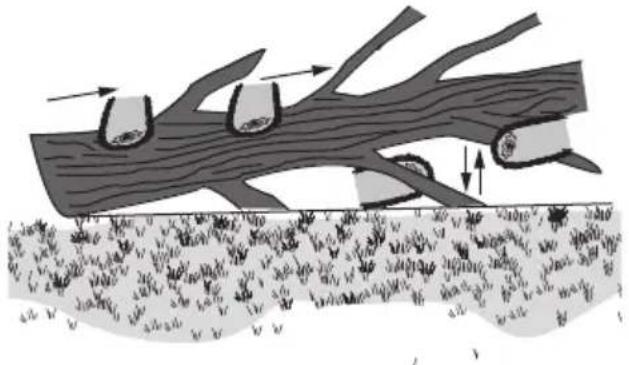

• Grenkutting – Fjerne grenene fra et felt tre.
• Kjede for redusert tilbakeslag – Et kjede som samsvarer med tilbakeslagsytelseskravene av ANSI B175.1–2012 (ved testing på en representativ prøve av motorsager.)
• Normal kutteposisjon – Posisjonene du skal stå i ved kubbing og fellingskutt.
• Underkutt – Sporet som sages ut i et tre som bestemmer fallretningen til treet.
• Bakre håndtak – Støttehåndtaket som er plassert bak eller mot bakre del av sagen.
• Redusert tilbakeslagsverd – Et sverd som har vist seg å redusere tilbakeslag vesentlig.
• Reserve-sagkjede – Et kjede som reduserer tilbakeslagsytelseskravene av ANSI B175.1–2012 når det er testet med spesifikke motorsager. Det møter kanskje ikke ANSI-ytelseskravene når det brukes med andre sager.
• Sagkjede – En kjedesløyfe som har kuttetenner som kutter tre, og som drives av motoren og støttes av sverdet.
• Ribbet demper – Ribbene brukes ved felling eller kubbekutting for å rotere sagen og beholde posisjonen ved saging.
• Bryter – En enhet som vil starte eller stoppe elektrisk strømkrets til motoren til motorsagen.
• Bryterledd – Mekanismen som overfører bevegelse fra avtrekkeren til bryteren.
• Bryterlås - En bevegelig stopp som forhindrer utilsiktet bruk av bryteren før den aktiveres manuelt.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

• Hørselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader fordi utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

DEWALT krever ingen regulering og er designet for å være enkle å bruke.

Elektrisk sikkerhet

Den elektriske motoren er designet for kun en spenning. Kontroller alltid at batteripakkens spenning stemmer med spenningen på typeskiltet. Du må også passe på at spenningen på batteriladeren stemmer overens med strømnettet hos deg.

Denne DEWALTladeren er dobbeltisolert i samsvar med EN60335 og trenger derfor ingen jording.

Dersom strømkabelen er skadet skal den kun skiftes ut av DEWALT eller et autorisert serviceverksted.

Bruk av skjøteledning

En skjøteledning skal ikke brukes med mindre det er helt nødvendig. Bruk en godkjent skjøteledning egnet for laderens strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1 mm², maksimum lengde er 30 m.

Viktige sikkerhetsanvisninger for alle batteripakker TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.

FORSIKTIG: Fare for brannskader. For å redusere nøktoen for personskade, lade kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke reker med apparatet.

MERK: Under visse forhold, med laderen koblet til strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke begrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakke i hulrommet. Kople fra laderen før rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse laderne er ikke ment for noe bruk annet enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.

• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.

• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.

• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsåpningene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt —bytt den ut med en gang.
• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.
• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.
• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
• ALDRI forsøk på kople to ladere sammen.
• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 15 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprosessen er startet.
3. Fullført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av laderen, trykk inn låseknappen 16 på batteripakken.

MERk: For å sikre maksimum ytelse og levetid på Li-lonbatteripakker, lad batteripakken helt opp før første gangs bruk.

Bruk av lader

Se indikatorene under for batteripakkens ladetilstand.

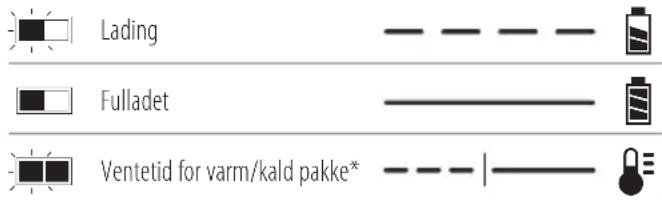

Ladeindikatorer

Lading Fulladet Ventetid for varm/kald pakke*

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteripakken har

kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur.

Laderen vil deretter automatisk skifte til lademodus for pakken.

Denne funksjonen sikrer maksimal levetid på batteripakken.

En kald batteripakke vil lade med lavere hastighet enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteripakken blir varm.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

Elektronisk beskyttelsesystem

XR li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteripakken mot overlapping, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett Li-Ion batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter høyttaleren godt med gipsskruer (må kjøpes separat) minst 25,4 mm lange med hodediameter 7–9 mm som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra sukontakten før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller vaskemidler. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.

• Lad batteripakkene kun i DEWALT ladere.
- IKKE sprut på eller senke ned i vann eller andre væsker.
- Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (39,2 °F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40 °C (104 °F) (slik som skur utendørs eller metallbygninger om sommeren).
- Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
- Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
- Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan anterines hvis den utsettes for gnister eller flammer.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på den på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan kænje føre til brann dersom batteripolene utilsiktet

kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DeWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de fleste tilfeller vil forsendelse av en DeWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler

DeWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DeWALT FLEXVOET batteriet har to moduser: Bruk og transport.

Bruks-modus: Når FLEXVOLT™-batteriet står alene eller er montert i et DeWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med

høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

For eksempel kan

Wh-spesifikasjonen for Transport være 3 x 36 Wh, som betyr 3 batterier på 36 Wh hver. Whspesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).

Eksemple på merking for bruk og for transport

Use: 108 Wh

Transport: 3x36 Wh

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Lad kun DeWALT batteripakker med de angitte DeWALT laderne. Lading av andre batteripakker enn de angitte DeWALT batteriene med en DeWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

Transport: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

Følgende verktøy bruker en 54 volt batteripakke:

DCMCS574, DCMCS575

Disse batteripakkene kan brukes: DCB546, DCB547, DCB548,

DCB549. Se Tekniske data for mer informasjon.

Pakkens innhold

Pakken DCMCS574 inneholder:

1 Motorsag

1Slire

1Sverd45 cm

1Kjede45 cm

1Nøkkel

1Bruksanvisning

Pakken DCMCS575 inneholder:

1 Motorsag

1Slire

1Sverd50 cm

1Kjede50 cm

1Nøkkel

1 Bruksanvisning

MERk: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N-modeller. Batteripakker og ladere er ikke inkludert i NT-modeller. B-modeller inkluderer Bluetooth® batteripakker.

MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker av DEWALT er under lisens. Andre varemerker og merkenavn eies av sine respektive eiere.

- Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.

- Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

Merking på verktøyet

Følgende piktogrammer er vist på verktøyet:

Les bruksanvisningen før bruk.

Bruk hørselvern.

Bruk vernebriller

Bruk hodevern.

Bruk hansker.

Bruk vernesko.

Ikke utsett verktøyet for regn eller høy fuktighet, og sett det ikke igjen ute mens det regner.

Unngå all kontakt med sverdtuppen.

Rotasjonsretning av motorsagen.

Skru verktøyet av. Før du utfører vedlikehold på verktøyet, må du fjerne batteriet fra verktøyet.

Direktiv 2000/14/EF garantert lydnivå.

Datokode plassering (Fig. A)

Datokoden 18, som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2021 XX XX

Produksjonsår

Beskrivelse (Fig. A)

ADVARSEL: Modifiser aldri det elektriske verktøyet eller noen del av det. Det kan føre til materielle skader eller personskader.

1 Avtrekksbryter for variabel hastighet

2 Låsespak

3 Kjedebremse / front håndbeskyttelse

4 Sverd

5 Sagkjede

6 Kjedehjuldeksel

7 Låsemuttere sverd

8 Kjedestrammeskrue

9 Indikator for oljenivå

10 Oljelokk

11 Sverdslire

12 Håndtak bak

13 Fronthåndtak

14 Batterihus

15 Batteripakke

16 Batterilåseknapp

17 Skiftenøkkel

18 Datokode

Tiltenkt bruk

Motorsagen DCMCS574 er utformet for å kutte tømmerstokker opp til 40 cm i diameter.

Motorsagen DCMCS575 er utformet for å kutte tømmerstokker opp til 45 cm i diameter.

Disse motorsagene er profesjonelle elektroverktøy.

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
• Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

MONTERING OG JUSTERING

ADVARSEL: For å redusere risikoen for personskader, suar av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Utilsiktet oppstart kan føre til personskader.

A!KARSEL: Bruk kun DEWALT batteripakker og ladere.

Sette inn og fjerne batteripakke på verktøyet (Fig. D)

MERK: Sørg for at batteripakken 15 er fullt oppladet.

For å installere batteripakken i verktøyet

1. Rett inn batteripakken 15 med skinnene i verktøyets batterihus (Fig. D).
2. Skyv den inn i batterihuset til batteripakken sitter godt i verktøyet og forsikre deg om at du hører at låsen klikker på plass.

Fjerne batteripakken fra verktøyet

1. Trykk på batterilåseknappen 16 og trekk batteripakken bestemt ut av verktøyet.
2. Sett inn batteripakken i laderen, som beskrevet i avsnittet om lader i denne bruksanvisningen.

Ladeindikator batteripakker (Fig. C)

Noen batteripakker fra DEWALT inkluderer en ladeindikator, som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken.

For å aktivere ladeindikatoren, trykk og hold indikatorknappen 19. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

MERK: Ladeindikatoren er bare en indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

Installere sverdet og sagkjedet

(Fig. A, E–G)

FORSIKTIG: Skarpt kjede. Bruk alltid vernehansker når du salkapå eller tar av sagkjedet. Sagkjedet er skarpt og kan kutte deg selv om det ikke er i bevegelse.

ADVARSEL: Skarpt, bevegelig kjede. For å forhindre un ærlig betjening, skal du forsikre deg om at batteriet er fjernet fra verktøyet før du utfører de følgende handlingene. Hvis du ikke gjør dette, kan det føre til alvorlig personskade.

Dersom sagkjedet 5 og sverdet 4 leveres separat pakket, må kjedet festes på sverdet, og begge deler deretter settes på kroppen på verktøyet.

1. Plasser sagen på et flatt, solid underlag.
2. Rotér låsemutrene til sverdet 7 mot klokken med skiftenøkkelen 17, som følger med.

3. Fjern kjedehjuldekselet 6, og låsemutrene til sverdet 7.

4. Bruk vernehansker og grip sagkjedet 5, og legg det rundt sverdet 4, og forsikre deg om at tennene peker i korrekt retning.

5. Forsikre deg om at kjedet er riktig satt i sporet rundt hele sverdet.

6. Plasser sagkjedet rundt kjedehjulet 20 . Rett opp sporet med sverdet i kjedets strammepinne 21 , og boltene 22 , nederst på verktøyet, som vist i Fig. E.

7. Når den er på plass, kan du skifte ut kjedehjuldekselet 6. Forsikre deg om at bolthullene på dekselet er rettet inn med boltene 22 på hovedhuset.

8. Montér sverdlåsemutrene 7 og roter med klokken med en skiftenøkkel 17 som følger med til de sitter fast, deretter løsner du mutrene en hel omdreining slik at sagkjedet kan strammes ordentlig.

9. Ved å bruke den flate siden av skiftenøkkelen 17 kan du rotere kjedestrammeskruen 8 mot klokken for å øke strammingen. Sørg for at sagkjedet 5 sitter fast rundt sverdet 4, som vist i Fig. F og Fig. G, deretter strammer du sverdlåsemutrene 7 til de sitter fast.

10. Følg instruksjonene i avsnittet Justere kjedestramming.

Justere kjedestrammingen (Fig. A, E–G)

MERK: Sagkjedestrammingen bør justeres regelmessig før hver bruk.

1. Med sagen på en stødig overflate, sjekker du sagkjedets 5 stramming. Strammingen er korrekt når sagkjedet spretter tilbake når du trekker det 1/4" (6 mm) bort fra sverdet 4 ved bruk av liten kraft med langfingeren og tommelen, som vist i Fig. F. Det skal ikke være noe "heng" mellom sverdet og sagkjedet på undersiden, som vist i Fig. G.

2. For å justere kjedestrammingen, løsner du sverdlåsemutrene 7.

3. Rotér kjedestrammeskruen 8, som er plassert på kjedehjuldekselet ved å bruke den flate skrutrekkerenden på skiftenøkkelen 17.

4. Kontroller kjedestrammingen, juster om nødvendig.

5. Ikke stram til kjedet for mye, ettersom dette vil føre til uforholdsmessig stor slitasje og vil redusere levetiden til sverdet og sagkjedet.

6. Når kjedestrammingen er korrekt, trekk til sverdlåsemutrene 7 til de sitter fast, ved å bruke 1,8 m. (8 Nm) moment.
7. Et nytt kjede vil strekke seg litt i løpet av de første brukstimene. Det er viktig å sjekke strammingen ofte (etter å ha fjernet batteripakken) i løpet av de første 2 timene i bruk.

Skifte ut sagkjedet (Fig. A, E, H)

FORSIKTIG: Skarpt kjede. Bruk alltid vernehansker når du såpå eller tar av sagkjedet. Sagkjedet er skarpt og kan kutte deg selv om det ikke er i bevegelse.

APYARSEL: Skarpt, bevegelig kjede. For å forhindre unrelig betjening, skal du forsikre deg om at batteriet er fjernet fra verktøyet før du utfører de følgende handlingene. Hvis du ikke gjør dette, kan det føre til alvorlig personskade.

1. For å fjerne sagkjedet 5, plassér sagen på et flatt, solid underlag.
2. Fjern kjedehjuldekselet 6, som beskrevet i avsnittet Installere sverdet og sagkjedet.
3. Rotér kjedestrammeskruen 8 ved å bruke den flate skrutrekkerenden på skiftenøkkelen 17. Drei skruen mot klokken for å la sverdet 4 trekke seg tilbake og redusere strammingen på sagkjedet, så det kan tas av.
4. Bruk hansker og grip i sagkjedet og løft av det slitte sagkjedet fra sporet i sverdet.
5. Snu rundt sverdet hver gang du skifter kjede for å sikre jevn slitasje.
6. Legg det nye kjedet i sverdets spor. Kontroller at sagkjedetennene vender i riktig retning ved å stille inn pilen på kjedet mot illustrasjonen på kjedehjuldekselet 6, som vist på Fig. H.
7. Følg instruksjonene for Installere sverdet og sagkjedet.

Reservekjede og -sverd er tilgjengelige på ditt nærmeste autoriserte servicesenter.

• Motorsagen DCMCS574 krever et reservekjede på 45 cm DT20688-QZ og et 45 cms sverd DT20687-QZ.
• Motorsagen DCMCS575 krever et reservekjede på 50 cm DT20690-QZ og et 50 cms sverd DT20689-QZ.

Smøre sagkjede og sverd (Fig. A)

Autooljesystem

Denne motorsagen er utstyrt med et automatisk oljesystem som holder sagkjedet og sverdet kontinuerlig smurt. Oljenivåindikatoren 9 viser nivået av olje i motorsagen. Hvis oljenivået er mindre enn en fjerdedels full, , fjern batteriet fra stangsagen og fylle på med korrekt type olje. Du skal alltid tømme oljetanken när du er ferdig med å kutte.

MERK: Bruk et høykvalitetsolje for sverd og kjede for skikkelig smøring. Som en midlertidig løsning, kan en motorolje-SAE30 uten rengjøringsmidler brukes. Bruk av biologisk baserte sverd og kjedeoljer anbefales når du trimmer trær. Mineraloljer

1. Skru av mot klokken og deretter fjern oljelokket 10. Fyll tanken med den anbefalte sverd- og kjedeoljen til oljenivået har nådd toppen til oljenivåindikatoren 9.
2. Sett oljelokket på igjen og trekk til med klokken.
3. Skru motorsagen av periodevis og sjekk oljenivåindikatoren for å sikre at sverdet og kjedet får ordentlig oljesmøring.

Transportere motorsagen (Fig. A)

- Du må alltid fjerne batteriet fra verktøyet og dekke sverdet 4 med sliret 11 når du transporterer sagen.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

ADVARSEL: For å redusere faren for alvorlig personskade, såd. Man ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for personskade, skal mån ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Riktig håndstilling er å ha en hånd på fronthåndtaket 13 og den andre på det bakre håndtaket 12.

Bruke motorsagen (Fig. A, I, K)

ADVARSEL: Les og forstå alle anvisninger. Insglende overholdelse av instruksjonene listet opp nedenfor kan resultere i elektrisk støt, brann og/eller alvorlig personskade.

• Beskyttelse mot tilbakeslag som kan føre til alvorlig personskade eller død. Se generelle sikkerhetsadvarsler for elektriske verktøy og generelle sikkerhetsadvarsler for motorsager, og årsaker, og hvordan operatøren unngår tilbakeslag, og sikkerhetsfunksjoner for tilbakeslag, for å unngå risikoen for tilbakeslag.
• Ikke strekk deg for langt. Ikke kutt over brysthøyde. Forsikre deg om at du har godt fotfeste. Hold føttene fra hverandre for stødig stilling. Fordel vekten din på begge føtter.
• Bruk et fast grep med venstrehånden din på fronthåndtaket 13 og høyrehånden din på det bakre håndtaket 12, slik at kroppen din er til venstre av sverdet.

- Ikke hold motorsagen i kjedebremsen / fronthåndbeskyttelsen 3. Hold albuen til venstre arm låst slik at venstre arm er rett og kan motstå tilbakeslag.

ADVARSEL: Du skal aldri bruke krysshåndsgrep (äure hånd på bakre håndtak og høyre hånd på fremre håndtak).

ADVARSEL: Du må aldri la noen del av kroppen være på linje med sverdet 4 når du bruker motorsagen.

• Du skal aldri bruke den oppe i et tre, i en kinkig posisjon eller på en stige eller andre ustabile overflater. Du kan miste kontroll over sagen og forårsake alvorlig personskade.
• Ha motorsagen på full hastighet hele tiden du kutter.
• La sagkjedet kutte for deg. Utøv kun lett trykk. Ikke press på motorsagen på slutten av kuttet.

ADVARSEL: Du skal alltid ha på kjedebremsen og kierene fjernet når sagen ikke er i bruk.

Stille inn kjedebremsen (Fig. K)

Motorsagen din er utstyrt med et bremsesystem for kjedet, som vil stoppe kjedet raskt i tilfelle tilbakeslag oppstår.

1. Fjern batteriet fra verktøyet.
2. For å sette i gang kjedebremsen, trykk på kjedebremsen / den fremre håndbeskyttelsen 3 fremover til den klikker på plass.
3. Trekk kjedebremsen / den fremre håndbeskyttelsen 3 mot fronthåndtåket 13 inn i "innstilt"-posisjonen, som vist i Fig. K.
4. Verktøyet er nå klart til bruk.

MERK: I tilfelle av tilbakeslag kommer din venstre hånd i kontakt med frontbeskyttelsen, skyver det forover, mot arbeidsstykket. Dette vil stoppe verktøyet.

Teste kjedebremsen (Fig. A, K)

Test kjedebremsen før bruk for å være sikker på at den virker skikkelig.

1. Plasser sagen på et flatt, solid underlag. Sørg for at sagkjedet 5 ikke tar i bakken.
2. Hold verktøyet godt med begge hender og slå motorsagen på.
3. Rotér venstre hånden din fremover rundt fronthåndtåket 13, slik at håndbaken din kommer i kontakt med kjedebremsen / fremre håndbeskyttelse 3 og skyv den forover, mot arbeidsstykket. Sagbladet skal stoppe umiddelbart.

MERK: Hvis sagen ikke stopper umiddelbart, skal du slutte å bruke verktøyet og ta det med til et autorisert servicesenter nær deg.

A! VARSEL: Pass på å sette på kjedebremsen før saging.

PÅ-/AV-BRYTER(figurJ)

Hold sikkert fotfeste og grip motorsagen med begge hender med tommelen og fingre rundt begge håndtak.

1. For å skru enheten på, trykk ned låsespaken 2, vist i Fig. J, og trykk på avtrekkerbryteren 1. Du kan slippe låseknappen när verktøyet er i gang.
2. For å holde verktøyet i gang må du holde avtrekkeren inntrykket. For å slå av verktøyet, slipp avtrekkeren.

MERK: Hvis du bruker for mye kraft når du kutter, vil sagen slå seg av. For å starte sagen igjen, må du slippe avtrekkerbryteren 1 før sagen vil starte. Begynn kuttet igjen denne gangen med mindre kraft. La sagen kutte i sitt eget tempo.

A! ARSEL: Prøv aldri å låse bryteren i PÅ posisjonen.

Vanlige felleteknikker

Felling

- En rømningsvei skal planlegges og klargjøres før kuttingen starter. Rømningsveien bør utvides bakover og diagonalt til baksiden av det forventede fallet, som vist under.

TILBAKETREKNING 45° TILBAKETREKNING TRE 45° RETNING AV FALL

• Før du starter fellingen, skal du vurdere den naturlige leningen til treet, plasseringen til store grener og vindretningen for å vurdere hvilken vei treet vil falle. Ha kiler (tre, plast eller aluminium) og en tung hammer for hånden. Fjern skitt, steiner, løs bark, spikre, stifter og ledninger fra treet du skal felle.
• Underkutt – Lag underkuttet 1/3 av diameteren på treet, vinkelrett til ønsket fallretning. Foreta nedre horisontale kuttet først. Dette skal forhindre klemming av enten sagkjedet eller sverdet når det andre sporkuttet foretas, som vist under.
• Fellekutt – Fellekuttet skal sages inn minst 51 mm høyere enn det horisontale sporkuttet. Hold fellekuttet parallelt til det horisontale kuttet. Foreta fellekuttet slik at nok treverk sitter igjen og virker som en hengsle. "Hengslet" vil forhindrer treet i å vri seg og falle i feil retning. Ikke kutt gjennom hengslet, som vist under.
• Når fellekuttet kommer nærmere hengslen, skal treet begynne å falle. Hvis det er en sjanse for at treet faller i feil retning eller at det gynger tilbake og kiler fast sagkjedet, skal du stoppe å kutte før fellekuttet er fullstendig, og bruke kiler for å åpne kuttet og la treet falle i ønsket retning. Når treet begynner å falle, skal du fjerne motorsagen fra kuttet, stoppe motoren og sette ned motorsagen, og deretter

bruke den planlagte rømningsveien. Vær oppmerksom på fallende grener og pass på fotfestet ditt.

RETNING AV FALL 51 mm SPOR FELLEKUTT 51 mm HENGSLE

Grenfelling

Fjerne grener fra et felt tre. Når grener kuttes, skal store grener nederst stå igjen for å støtte stammen opp fra bakken. Fjern de små grenene i ett kutt. Grener i spenn bør kuttes fra bunnen på grenen mot toppen for å unngå at kjedesagen blokkeres, som vist under. Trim grener fra motsatt side mens du holder trestammen mellom deg og sagen. Sag aldri med sagen mellom bena, eller stå overskrevs over grenen som skal sages.

ADYARSEL: Det anbefales at førstegangsbrukere øver seg på en sagkrakk først.

Kutte et felt tre eller kubbe i lengder. Hvordan du skal kutte, avhenger av hvordan stokken er støttet opp. Bruk en sagkrakk när det er mulig, som vist under.

1. Begynn med kuttingen først når sagkjedet beveger seg med full hastighet.

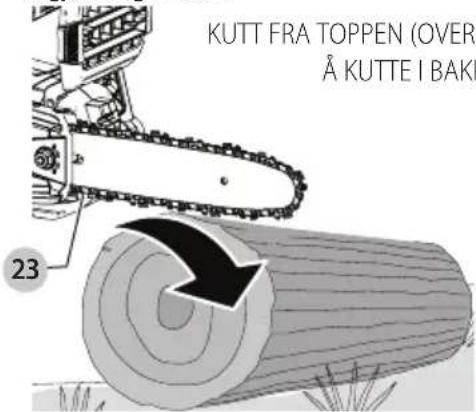

2. Plassér bunnpiggen 23 av motorsagen bak området av det første kuttet, som vist under.

3. Skru på motorsagen, roter så sagkjedet og sverdet ned i treet, ved å bruke tuppen som et hengsel.

4. Når motorsagen när en 45° vinkel, skal du rette opp motorsagen igjen og gjenta trinnene til du har kuttet helt gjennom.
5. Når treet støttes gjennom hele lengden, kan du kutte fra toppen (overkutt), men du skal unngå å kutte jord, da dette vil gjøre sagen sløv.

KUTT FRA TOPPEN (OVER Å KUTTE I BAKH 23

- Når den er støttet opp i en ende først, kutter du først 1/3 av diameteren fra undersiden (underkutt). Deretter gjør du det siste kuttet ved å underkutte for å møte det første kuttet, som vist under.

2. KUTT OVERHENG (2/3 DIAMETER) FOR Å M∅TE 1. KUTT (FOR Å UNNGÅ KNIPING) 1. KUTT UNDERHENG (1/3 DIAMETER) UNNGÅ SPLINTRING

- Når den er støttet i begge ender. Kutt først 1/3 fra toppen og nedover. Deretter gjør du det siste kuttet ved å underkutte den nedre 2/3 for å møte det første kuttet, som vist under.

1. K DIAM 2 KU DIA 1. K

1. KUTT OVERHENG (1/3 DIAMETER) FOR Å UNNGÅ SPLINTER

2 KUTT UNDERHENG (2/3 DIAMETER) FOR Å M∅TE

1. KUTT (FOR Å UNNGÅ KNIPING AV BLADET)

- Når du står i en skråning skal du alltid stå på oversiden av kubben. Når du kutter gjennom skal du, for å ha full kontroll, redusere kuttetrykket nær slutten av kuttet uten å løsne grepet på motorsaghåndtakene. Ikke la kjedet komme i kontakt med bakken. Etter å ha gjennomført kuttet, skal du vente til sagkjedet stopper før du beveger motorsagen. Du skal alltid stoppe motoren før du beveger deg fra kutt til kutt.

VEDLIKEHOLD

Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

Sagkjedeskarphet

FORSIKTIG: Skarpt kjede. Bruk alltid vernehansker når du setter på eller tar av sagkjedet. Sagkjedet er skarpt og kan kutte deg selv om det ikke er i bevegelse.

VIkTIG: Sagtennene på kjedet vil bli sløve med én gang dersom de berører bakken, stener, murverk eller en spiker under bruk. Hvis du vil ha best mulig ytelse fra verktøyet, er det viktig å holde kjedetennene skarpe. Reservekjede og sverd er tilgjengelige på ditt nærmeste DEWALT servicesenter.

MERk: Hver gang et kjede slipes, mister det noe av kvaliteten for lavt tilbakeslag og du må være forsiktig. Det anbefales at kjedet ikke slipes mer enn fire ganger.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tækt når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for a trengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADVARSEL: Siden annet tilbehør enn det som tilbys fra PROTODEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere risikoen for alvorlig personskade, bruk kun PROTODEWALT anbefalt tilbehør med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon finner du på www.2helpU.com.

Denne batteripakken med lang levetid må lades opp när den slutter å gi nok strøm til jobber som ble utført lett tidligere. På slutten av den tekniske levetiden, kasser den med nødvendig forsiktighet for miljøet:

• Lad ut batteripakken fullstendig og ta den deretter ut av verktøyet.
• Li-lon celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

MOTOSERRA DE 54 V DCMCS574, DCMCS575

Gratulerer!
