MANUAL DE UTILIZADOR DCMCS575 DEWALT

Português (traduzido das instruções originais) 127

Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais.

Dados técnicos

	DCMCS574 DCMCS575
Tensão V	cc	54 54
Tipo 1 1
Tipo de bateria lões de lítio lões de lítio
Comprimento da lâmina-guia cm 45 50
Velocidade máxima da corrente (sem carga)	m/s 15 15
Comprimento máximo de corte cm 40 45
Capacidade do óleo ml 115 115
Peso (sem a bateria)	kg	5

Valores de ruído e/ou vibração (valores totais de vibração) de acordo com a EN60745-2-13:2009+A1:2010:

L_PA (nível de emissão de pressão sonora)	dB (A)	83 83
L_WA (nível de potência sonora)	dB (A)	99	100
K (variabilidade do nível sonoro indicado)	dB (A)	1,8	2
Valor de vibração das emissões a_h =	m/s2	5	4,1
K de variabilidade =	m/s2	1,5	1,5

O nível de emissão de vibrações e/ou ruído indicado nesta ficha de informações foi medido em conformidade com um teste padrão estabelecido pela normas EN62841 e poderá ser utilizado para comparar ferramentas. Por conseguinte, este nível poderá ser utilizado para uma avaliação preliminar da exposição às vibrações.

ATANÇÃO: o nível de emissão de vibrações e/ou ruído declarado diz respeito às principais aplicações da ferramenta. No entanto, se a ferramenta for utilizada para outras aplicações ou com outros acessórios, ou tiver uma manutenção insuficiente, o nível de emissão de vibrações e/ou ruído poderá ser diferente. Isto poderá aumentar significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Além disso, a estimativa do nível de exposição às vibrações e/ou ruído também deverá ter em conta o número de vezes que a ferramenta é desligada ou está em funcionamento, mas sem executar tarefas. Isto poderá reduzir significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Identifique as precauções de segurança adicionais para proteger o operador dos efeitos da vibração e/ou ruído, tais como: manutenção da ferramenta e dos acessórios, manter as mãos quentes (importante para a vibração), organização de padrões de trabalho.

Declaração de conformidade da CE

Directiva "Máquinas"

Motoserra de 54 V DCMCS574, DCMCS575

A DEWALT declara que os produtos descritos em Dados técnicos estão em conformidade com: 2006/42/CE, EN60745-1:2009 +A11:2010, EN60745-2-13:2009 +A1:2010.

2000/14/CE, Anexo V L WA (nível de potência sonora medida) 99 dB(A) (DCMCS574)/100 dB(A)DCMCS575, Variabilidade (K) 1,8 dB(A) (DCMCS574)/2.0 dB(A)DCMCS575, L WA (potência sonora garantida) 101 dB(A) (DCMCS574)/102 dB(A)DCMCS575,

Estes produtos também estão em conformidade com as Directivas 2014/30/UE e 2011/65/UE. Para obter mais informações, contacte a DEWALT na morada indicada abaixo ou consulte o verso do manual.

O signatário é responsável pela compilação do ficheiro técnico, fazendo esta declaração em nome da DEWALT.

M. Georg

Markus Rompel Vice-Presidente de Engenharia, PTE-Europe DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Alemanha 15.10.2021

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.

Definições: directrizes de Segurança

As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de advertência. Leia cuidadosamente o manual e preste atenção a estes símbolos.

PERIGO: indica uma situação iminentemente perigosa que se não for evitada, irá resultar em morte ou lesões graves.

Baterias Carregadores/Intervalos de Carregamento (minutos)**
# de cat. V	cc	Ah Peso (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230

ATENÇÃO: indica uma situação potencialmente perigosa que se não for evitada, poderá resultar em morte ou lesões graves.

CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em lesões ligeiras ou moderadas.

AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

In a risco de incêndio.

AVISOS DE SEGURANÇA GERAIS RELATIVOS A FERRAMENTAS ELÉCTRICAS

ATENÇÃO: leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta eléctrica. O não cumprimento de todas as instruções indicadas abaixo pode resultar em choque eléctrico, incêndio e/ou lesões graves.

GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA CONSULTA POSTERIOR

Em todos os avisos que se seguem, o termo "ferramenta eléctrica" refere-se à sua ferramenta alimentada pela rede eléctrica (com fios) ou por uma bateria (sem fios).

1) Segurança da Área de Trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes.
b) Não utilize as ferramentas eléctricas em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas criam faíscas que poderão inflamar estas poeiras ou vapores.
c) Mantenha as crianças e outras pessoas afastadas quando utilizar uma ferramenta eléctrica.
As distracções podem levar à perda do controlo da ferramenta.

2) Segurança Eléctrica

a) As fichas das ferramentas eléctricas têm de ser compatíveis com a tomada de electricidade. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas

ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque eléctrico.

b) Evite o contacto corporal com superfícies e equipamentos ligados à terra, como, por exemplo, tubagens, radiadores, fogões e frigoríficos. Se o seu corpo estiver "ligado" à terra, o risco de choque eléctrico é maior.

c) Não exponha as ferramentas eléctricas à chuva ou a condições de humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.

d) Não aplique força excessiva sobre o cabo. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades aguçadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque eléctrico.

e) Ao utilizar uma ferramenta eléctrica no exterior, use uma extensão adequada para utilização ao ar livre. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico.

f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3) Segurança Pessoal

a) Mantenha-se alerta, preste atenção ao que está a fazer e faça uso de bom senso ao utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves.

b) Use equipamento de protecção pessoal. Use sempre uma protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos.

c) Evite accionamentos acidentais. Certifique-se de que o interruptor da ferramenta está na posição de desligado antes de a ligar à tomada de electricidade e/ou inserir a bateria, ou antes de pegar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se

as ligar à fonte de alimentação com o interruptor ligado, poderá originar acidentes.

d) Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta eléctrica. Uma chave de porcas ou chave de ajuste deixada numa peça móvel da ferramenta poderá resultar em ferimentos.
e) Não se estique demasiado ao trabalhar com a ferramenta. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário apropriado. Não use roupa larga nem jóias. Mantenha o cabelo e a roupa (incluindo luvas) afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças.
g) Se forem fornecidos acessórios para a ligação de equipamentos de extracção e recolha de partículas, certifique-se de que estes são ligados e utilizados correctamente. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com as mesmas.
h) Não permita que a familiaridade resultante da utilização frequente de ferramentas lhe permita ser complacente e ignorar os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

4) Utilização e Manutenção de Ferramentas Eléctricas

a) Não utilize a ferramenta eléctrica de forma forçada. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida.
b) Não utilize a ferramenta eléctrica se o respectivo interruptor não a ligar e desligar. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada.
c) Retire a ficha da fonte de alimentação e/ou retire a bateria, caso seja possível, da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Guarde as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças e não permita que sejam utilizadas por pessoas não familiarizadas com as mesmas ou com estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para as manusear.
e) Faça a devida manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas

ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.

f) Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios, as brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efectuada. A utilização da ferramenta eléctrica para fins diferentes dos previstos poderá resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fixação secos, limpos e sem óleo ou massa lubrificante. Pegas e superfícies de fixação molhadas não permitem o funcionamento e o controlo seguros em situações inesperadas.

5) Utilização e Manutenção de Ferramentas com Bateria

a) Utilize apenas o carregador especificado pelo fabricante do equipamento. Um carregador apropriado para um tipo de bateria poderá criar um risco de incêndio se for utilizado para carregar outras baterias.
b) Utilize as ferramentas eléctricas apenas com as baterias especificamente indicadas para as mesmas. A utilização de quaisquer outras baterias poderá criar um risco de ferimentos e incêndio.
c) Quando a bateria não estiver a ser utilizada, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que possam estabelecer uma ligação entre os contactos. Um curto-circuito entre os contactos da bateria poderá causar queimaduras ou um incêndio.
d) Uma utilização abusiva da ferramenta pode resultar na fuga do líquido da bateria; evite o contacto com este líquido. No caso de um contacto acidental, passe imediatamente a zona afectada por água. Se o líquido entrar em contacto com os olhos, procure também assistência médica. O líquido derramado da bateria pode provocar irritação ou queimaduras.
e) Não utilize uma bateria ou ferramenta que esteja danificada ou modificada. As baterias danificadas ou modificadas podem dar origem a um comportamento imprevisível e resultar em incêndio, explosão ou ferimentos.
f) Não exponha a bateria ou a ferramenta a fogo ou temperatura excessiva. A exposição a fogo ou temperatura superior a 130 °C pode causar uma explosão.

g) Siga todas as instruções de carregamento. Não carregue a bateria ou a ferramenta fora da gama especificada nas instruções. O carregamento indevido ou a temperaturas fora da gama especificada podem causar danos na bateria e aumentar o risco de incêndio.

6) Assistência

a) A sua ferramenta eléctrica só deve ser reparada por um técnico qualificado e só devem ser utilizadas peças sobresselentes originais. Desta forma, é garantida a segurança da ferramenta eléctrica.

b) Nunca repare baterias danificadas. A reparação de baterias danificadas só deve ser efectuada pelo fabricante ou por fornecedores de serviços autorizados.

Avisos de segurança gerais relativos a motosserras

a) Mantenha todas as partes do corpo afastadas da corrente da serra quando a motosserra estiver em funcionamento. Antes de ligar a motosserra, certifique-se de que a corrente da serra não está em contacto com nada. Um momento de falta de atenção durante a utilização de uma motosserra poderá fazer com que o seu vestuário ou corpo fique preso na ferramenta.

b) Segure sempre a motosserra com a mão direita na pega traseira e a mão esquerda na pega dianteira. Segurar a motosserra com uma disposição invertida das mãos aumenta o risco de lesões e tal nunca deverá ser efectuado.

c) Segure sempre a motosserra pelas superfícies de fixação isoladas, uma vez que a corrente da serra pode entrar em contacto com cablagem oculta ou o próprio cabo. As correntes da serra em contacto com um cabo sob tensão podem fazer com que as peças metálicas expostas da motosserra fiquem energizadas e provoquem um choque eléctrico ao operador.

d) Use protecção ocular. É recomendada a utilização de equipamento de protecção adicional para os ouvidos, cabeça, mãos, pernas e pés. Um equipamento de protecção adequado reduzirá os ferimentos causados por detritos projectados ou pelo contacto acidental com a corrente da serra.

e) Não utilize a motosserra quando estiver em cima de uma árvore, numa escada, em cima de um telhado ou em qualquer outra superfície instável. A utilização de uma corrente de serra pode causar ferimentos graves.

f) Mantenha-se sempre bem posicionado e utilize a motosserra apenas quando se encontrar numa superfície fixa, segura e nivelada. As superfícies escorregadias ou instáveis, podem causar perda de equilíbrio ou do controlo da motosserra.

g) Quando estiver a cortar uma pernada sob tensão, esteja atento à recuperação elástica. Quando a tensão das fibras de madeira for libertada, a pernada sob tensão pode atingir o operador e/ou provocar o descontrolo da motosserra.

h) Tenha especial cuidado ao cortar galhos e árvores jovens. O material fino e delgado poderá tocar na corrente da serra e saltar na sua direcção ou fazer com que se desequilibre.

i) Transporte a motosserra pela pega dianteira com a motosserra desligada e afastada do seu corpo. Quando transportar ou armazenar a motosserra, coloque sempre a tampa da lâmina-guia. Um manuseamento adequado da motosserra reduzirá a probabilidade de um contacto acidental com a corrente da serra em movimento.

j) Siga as instruções relativas à lubrificação, tensão da corrente e substituição da lâmina e da corrente. Uma correia incorrectamente tensionada ou lubrificada poderá partir ou aumentar a probabilidade de recuo.

k) Corte apenas madeira. Não utilize a motosserra para fins que não sejam aqueles para os quais foram concebidos. Por exemplo: não utilize a motosserra para cortar metal, plástico, alvenaria ou materiais de construção que não sejam madeira. A utilização da motosserra para outros fins que não os previstos poderá resultar em situações de perigo.

1) Só deve cortar uma árvore depois de compreender os riscos e como evitá-los. Durante o corte de uma árvore, o operador ou as pessoas que estejam por perto podem sofrer ferimentos graves.

m) Só deve cortar uma árvore depois de compreender os riscos e como evitá-los. Durante o corte de uma árvore, o operador ou as pessoas que estejam por perto podem sofrer ferimentos graves.

Causas e prevenção por parte do utilizador do efeito de recuo:

Pode ocorrer recuo se a frente ou a ponta da lâmina-guia tocar num objecto ou se um pedaço de madeira se fechar e emperrar a corrente da serra no corte.

O contacto com a ponta poderá, em alguns casos, causar uma súbita reacção inversa, empurrando a lâmina-guia para cima e para trás em direcção ao utilizador.

Se a corrente da serra ficar presa ao longo da parte superior da lâmina-guia poderá empurrar a lâmina-guia rapidamente para trás em direcção ao utilizador.

Qualquer uma destas reacções poderá fazer com que perca o controlo da motosserra, o que poderá causar ferimentos graves. Não dependa exclusivamente dos dispositivos de segurança integrados na sua motosserra. Como utilizador de uma motosserra, deverá efectuar diversas medidas para manter os trabalhos de corte isentos de acidentes ou lesões.

O efeito de recuo é o resultado de uma utilização abusiva da motosserra e/ou de condições ou procedimentos de utilização incorrectos e pode ser evitado tomando as precauções indicadas abaixo:

a) Segure a motosserra com firmeza, com os polegares e os outros dedos a rodear as pegas da motosserra, com ambas as mãos na serra e posicione o corpo e

o braço para que consiga resistir a forças de recuo. As forças de um recuo podem ser controladas pelo utilizador, se forem tomadas medidas de precaução adequadas. Não largue a motosserra.

b) Mantenha sempre o equilíbrio e não corte a uma altura superior à do seu ombro. Isto ajuda a impedir um contacto involuntário da ponta e permite um melhor controlo da motosserra em situações inesperadas.
c) Utilize apenas as lâminas-guia e correntes de serra sobresselentes especificadas pelo fabricante. Lâminas-guia e correntes de serra sobresselentes incorrectas poderão originar a quebra da corrente e/ou recuo.
d) Respeite as instruções de afiação e manutenção do fabricante para a corrente da serra. Diminuir a altura do indicador de profundidade poderá originar um recuo maior.

Devem ser respeitadas as seguintes precauções para minimizar o recuo:

1. Agarre a motosserra com firmeza. Segure firmemente na motosserra com ambas as mãos quando o motor estiver ligado. Segure com firmeza a pega com os polegares e os outros dedos à volta das pegas da motosserra. A motosserra puxa para a frente quando fizer cortes a partir da extremidade inferior da lâmina-guia e empurra para trás quando fizer cortes ao longo da extremidade superior da lâmina-guia.
2. Mantenha sempre o equilíbrio.
3. Mantenha sempre os pés bem apoiados e um equilíbrio adequado.
4. Não permita que a ponta da lâmina-guia toque em troncos, ramos, no chão ou em qualquer obstrução.
5. Não corte a uma altura superior à do seu ombro.
6. Utilize dispositivos como a corrente de recuo reduzido e as lâminas-guia de recuo que diminuem os riscos associados ao recuo.
7. Utilize apenas as lâminas-guia e as correntes sobresselentes especificadas pelo fabricante ou equivalente.
8. Nunca deixe a corrente em movimento entrar em contacto com qualquer objecto na ponta da lâmina-guia.
9. Mantenha a área de trabalho sem obstruções, como outras árvores, ramos, rochas, vedações, cotos, etc. Elimine ou evite quaisquer obstruções nas quais a motosserra pode bater enquanto estiver a fazer cortes através de um tronco ou ramo específico.
10. Mantenha a motosserra afiada e com a tensão adequada. Uma corrente solta ou embotada pode aumentar a probabilidade de recuo. Verifique a tensão em intervalos regulares com o motor parado e a ferramenta desligada, mas nunca o faça com o motor em funcionamento.

11. Comece e execute o corte apenas quando tiver a corrente a deslocar-se à velocidade máxima. Se a corrente estiver a deslocar-se a uma velocidade mais lenta, há uma maior probabilidade de recuo.

12. Corte um tronco de cada vez.

13. Tenha muito cuidado quando retomar um corte anterior. Coloque hastes na madeira e deixe que a correia atinja a velocidade máxima antes de continuar o corte.
14. Não faça cortes em profundidade ou de perfuração.
15. Preste atenção ao movimento dos troncos ou a outras forças que possam impedir um corte, bloqueio ou queda para cima da motosserra.

Dispositivos de segurança contra recuo

ATENÇÃO: Os seguintes dispositivos estão incluídos na motosserra para ajudar a reduzir o risco de recuo. Porém, esses dispositivos não eliminam por completo esta reacção perigosa. Como utilizador da motosserra, não deve confiar apenas nos dispositivos de segurança. Deve seguir todas as precauções de segurança, instruções e manutenção indicadas neste manual para evitar o recuo e outras forças que possam dar origem a ferimentos graves.

• A lâmina-guia, que permite reduzir o recuo, foi concebida com uma ponta com um raio pequeno, que diminui o tamanho da zona de perigo de recuo na ponta da lâmina-guia. Está comprovado que uma lâmina-guia contra recuo reduz consideravelmente o grau e a gravidade do recuo quando é testada de acordo com os requisitos de segurança para motosserras eléctricas.
• A corrente de recuo reduzido, concebida com um indicador de profundidade contornado e uma ligação do guarda-mão que desvia a força do recuo e permite a entrada da madeira na lâmina. Uma corrente de recuo reduzido é uma corrente que respeita os requisitos de desempenho do recuo de acordo com a ANSI B175.1–2012.
• Não utilize a motosserra quando estiver em cima de uma árvore, numa escada, num escadote ou em qualquer outra superfície instável.
• Segure a ferramenta apenas pelas superfícies isoladas específicas para o efeito ao efectuar uma operação em que a ferramenta de corte possa entrar em contacto com fios ocultos. O contacto com um fio sob tensão irá fazer também com que as partes metálicas expostas da ferramenta fiquem com corrente e provoquem um choque eléctrico no utilizador.
• Não tente efectuar operações que estejam para além da sua capacidade ou experiência. Leia com atenção e compreenda por completo todas as instruções indicadas neste manual.
• Antes de ligar a motosserra, certifique-se de que a corrente da serra não está em contacto com outros objectos.
• Não utilize uma motosserra com uma mão! Se utilizar a motosserra com uma mão, podem ocorrer ferimentos graves no operador, nos ajudantes ou em pessoas que estejam por perto. As motosserras foram concebidas apenas para utilização com duas mãos.
• Mantenha as pegas secas, limpas e sem óleo ou massa lubrificante.
• Não permita a acumulação de sujidade, resíduos ou serradura no interior do motor ou nas aberturas de ar exteriores.
• Desligue a motosserra antes de antes de colocá-la no chão.

PORTUGUês

• Não corte vinhas e/ou vegetação rasteira.
• Tenha especial cuidado quando cortar arbustos de pequenas dimensões e árvores jovens, uma vez que o material fino e delgado pode tocar na correia da serra e saltar na sua direcção ou fazer com que se desequilibre.

Nomes e termos da motosserra

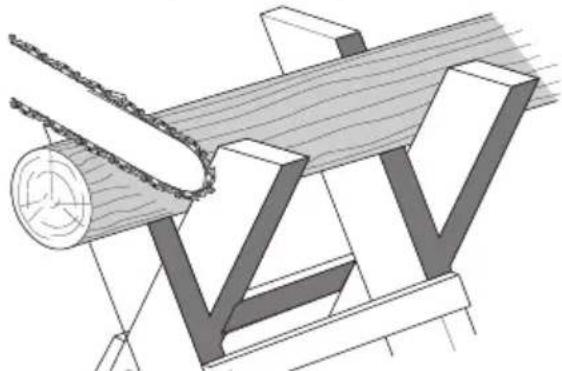

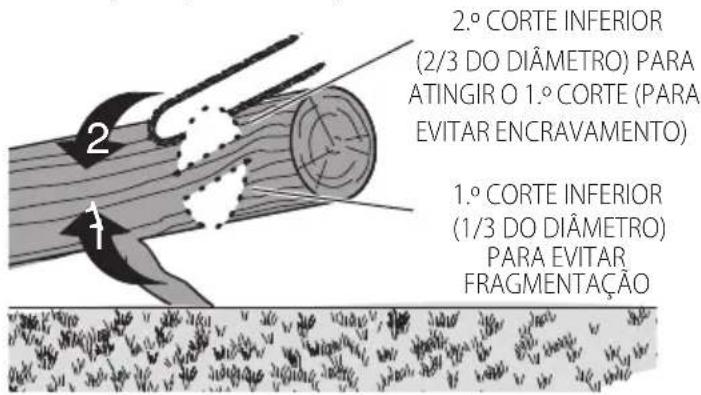

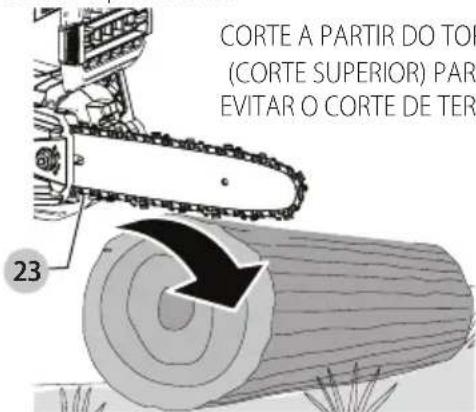

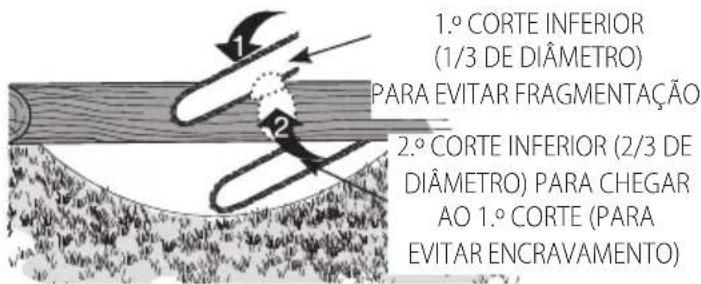

• Corte transversal do tronco - O processo de corte transversal de uma árvore abatida ou de um tronco em pedaços.
• Travão do motor (caso esteja equipado) - Um dispositivo utilizado para parar a corrente da serra quando o gatilho é libertado.
• Cabeça motorizada da motosserra - Uma motosserra sem a corrente da serra e a lâmina-guia.
• Roda dentada ou roda - A parte dentada que acciona a corrente da serra.

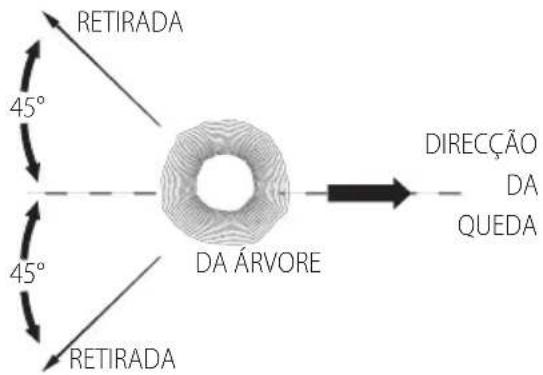

• Abate de árvores - O processo de corte de uma árvore.

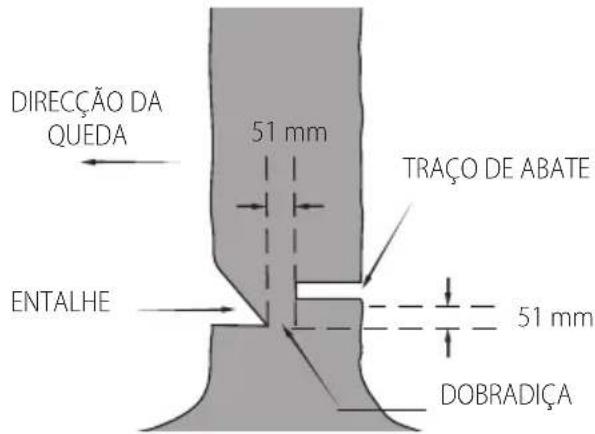

• Traço de abate - O corte final de uma operação de abate de árvores feito do lado oposto da árvore a partir do corte de entalhe.
• Pega dianteira - A pega de apoio localizada na ou na direcção da parte da frente da motosserra.
• Guarda-mão dianteiro - Uma barreira estrutural entre a pega dianteira de uma motosserra e a lâmina-guía, normalmente localizada perto da posição da mão na pega dianteira.
• Lâmina-guia - Uma estrutura com calhas que suporta e guia a corrente da serra.
• Bainha da lâmina-guia - caixa instalada sobre a lâmina-guia que impede o contacto dos dentes quando a serra não estiver a ser utilizada.
• Recuo - o movimento de recuo ascendente ou ascendente, ou ambos, da lâmina-guia ocorre quando a corrente da serra perto do bocal da parte superior da lâmina-guia entra em contacto com objectos como, por exemplo, troncos ou ramos, ou quando a madeira fecha e bloqueia a corrente da serra durante o corte.
• Recuo, bloqueio - O recuo rápido da serra, que pode ocorrer quando a madeira fecha e bloqueia a corrente da serra em movimento no corte, ao longo da parte superior da lâmina-guia.
• Recuo, rotativo - O movimento ascendente e de recuo rápido da serra, que pode ocorrer quando a corrente da serra em movimento perto da parte superior da ponta da lâmina-guia entra em contacto com um objecto, como, por exemplo, um tronco ou um ramo.

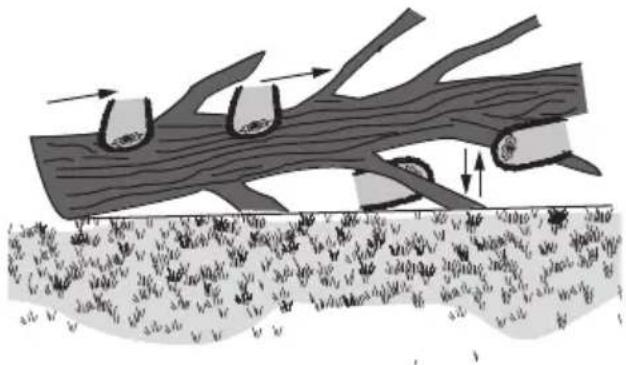

• Corte de pernadas - Remover os ramos de uma árvore caída.
• Corrente de recuo reduzido - Uma corrente em conformidade com os requisitos de desempenho de recuo ANSI B175.1–2012 (quando é testada numa amostra representativa das motosserras.)

• Posição normal de corte - As posições empregues para efectuar as operações de abate e corte.

• Corte inferior em entalhes - Um corte de entalhe numa árvore que orienta a queda da árvore.

• Pega traseira - A pega de apoio localizada na ou na direcção da parte de trás da serra.
• Lâmina-guia contra recuo reduzido - uma lâmina-guia que reduz consideravelmente e de maneira comprovada o recuo.
• Corrente de serra de substituição - uma corrente em conformidade com os requisitos de desempenho de recuo da B175.1–2012 quando é testada com motosserras específicas. Pode não estar em conformidade com os requisitos de desempenho ANSI de outras serras.
• Corrente da serra - uma corrente com dentes de corte, que corta a madeira e accionada pelo motor e é suportada pela lâmina-guia.
• Protecção com reentrâncias - As reentrâncias utilizadas durante o corte ou abate para rodar a serra e manter a posição durante a serragem.
• Interruptor - Um dispositivo que, quando é accionado, liga ou interrompe um circuito de potência eléctrica ao motor da motosserra.
• Ligação do interruptor - O mecanismo que transmite movimento de um gatilho para o interruptor.
• Sistema de bloqueio do gatilho: um batente móvel que impede o funcionamento acidental do gatilho até ser accionado manualmente.

Riscos residuais

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes:

• Danos auditivos.
• Risco de ferimentos causados pela projecção de partículas.
• Risco de queimaduras porque os acessórios estão quentes durante a utilização.
• Risco de ferimentos devido a utilização prolongada.

GUARDE ESTAS INSTRUÇÕES

Carregadores

DEWALT não existem ajustes e são concebidos para serem utilizados da maneira mais fácil possível.

Segurança eléctrica

O motor eléctrico foi concebido apenas para uma tensão específica. Verifique sempre se a tensão da bateria corresponde à tensão indicada na placa sinalética. Certifique-se também de que a tensão do carregador corresponde à da corrente eléctrica.

O carregador da DEWALTtem um isolamento duplo de acordo com a norma EN60335; por conseguinte não necessita de um fio de terra.

Se o cabo de alimentação estiver danificado, deve ser substituído apenas pela DEWALT ou por uma empresa de assistência autorizada.

Utilizar uma extensão

Só deve utilizar a extensão se for absolutamente necessário.

Use uma extensão aprovada que seja adequada para a potência de alimentação do carregador (consulte Dados técnicos).

O diâmetro mínimo do fio condutor é 1 mm ^2 , tem um comprimento máximo de 30 m.

Ao utilizar uma bobina de cabo, desenrole sempre o cabo por completo.

Instruções de segurança importantes para todos os carregadores de bateria

GUARDE ESTAS INSTRUÇÕES: Este manual inclui instruções de funcionamento e segurança importantes para carregadores de bateria compatíveis (consulte Dados técnicos).

- Antes de utilizar o carregador, leia todas as instruções e sinais de aviso indicados no carregador, bateria e no equipamento que utiliza a bateria.

ATENÇÃO: perigo de choque. Não permita a entrada de lapa dos no carregador. Pode ocorrer um choque eléctrico.

ATENÇÃO: recomendamos a utilização de um dispositivo o frente residual com um limite de corrente residual de 30 mA ou menos.

CUDADO: perigo de queimaduras. Para reduzir o risco arimentos, carregue apenas as baterias recarregáveis da DEWALT. Outros tipos de baterias podem rebentar, causando ferimentos e danos.

CUDADO: as crianças devem ser vigiadas para garantir que não brincam com a ferramenta.

AVISO: em determinadas condições, quando o carregador está ligado à fonte de alimentação, os contactos de carga expostos no interior do carregador podem entrar em curto-circuito devido a material estranho. Os materiais estranhos condutores como, por exemplo, mas não limitado a, lã de aço, folha de alumínio ou qualquer acumulação de partículas metálicas devem ser removidos dos orifícios do carregador. Desligue sempre o carregador da fonte de alimentação quando não estiver inserida uma bateria no respectivo compartimento. Desligue o carregador antes de proceder à limpeza.

• NÃO carregue a bateria com carregadores que não sejam os indicados neste manual. O carregador e a bateria foram concebidos especificamente para funcionarem em conjunto.
• Estes carregadores não são concebidos para quaisquer utilizações que não sejam carregar baterias recarregáveis da DEWALT. Quaisquer outras utilizações podem resultar em incêndio, choque eléctrico ou electrocussão.
• Não exponha o carregador a chuva ou neve.
• Quando desligar o carregador, puxe pela ficha e não pelo cabo. Isto permite reduzir o risco de danos na ficha de alimentação eléctrica e do cabo.

• Certifique-se de que o cabo é instalado num local onde não seja pisado, onde não tropecem no fio ou esteja sujeito a danos ou esforço.

• Só deve utilizar uma extensão se for estritamente necessário. O uso de uma extensão inadequada pode resultar em incêndio, choque eléctrico ou electrocussão.

• Não coloque objectos sobre o carregador ou coloque-o sobre uma superfície macia que possa bloquear as entradas de ventilação e causar calor interno excessivo. Coloque o carregador num local afastado de fontes de calor. O carregador é ventilado através de ranhuras na parte superior e inferior do compartimento.
• Não utilize o carregador se o cabo ou a ficha apresentarem danos: substitua-os de imediato.
• Não utilize o carregador se tiver sofrido um golpe brusco, se o deixar cair ou se ficar de algum modo danificado. Entregue-o num centro de assistência autorizado.
• Não desmonte o carregador; entregue-o num centro de assistência autorizado, no caso de ser necessário assistência ou reparação. Uma nova montagem incorrecta pode resultar em choque eléctrico, electrocussão ou incêndio.
• Se o cabo de alimentação ficar danificado, deve enviá-lo de imediato para o fabricante, agente de assistência ou um responsável devidamente qualificado para que possa ser substituído, de modo a evitar qualquer situação de perigo.
• Desligue o carregador da tomada antes de proceder à limpeza. Isto reduz o risco de choque eléctrico. A remoção da bateria não reduz este tipo de risco.
  • NUNCA ligue dois carregadores em conjunto.
• O carregador foi concebido para funcionar com corrente eléctrica doméstica de 230 V padrão. Não tente utilizá-lo com qualquer outro tipo de tensão. Isto não se aplica ao carregador do automóvel.

Carregar uma bateria (Fig. B)

1. Ligue o carregador numa tomada adequada antes de inserir a bateria.
2. Insira a bateria 15 no carregador, assegurando-se de que fica totalmente encaixada no carregador. O indicador luminoso vermelho (de carga) pisca repetidamente, indicando que o processo de carga foi iniciado.
3. A conclusão do processo de carga é indicado pelo indicador luminoso vermelho, que permanece ligado de maneira contínua. A bateria fica totalmente carregada e pode ser utilizada nesta altura ou pode deixá-la no carregador. Para retirar a bateria do carregador, pressione a patilha de libertação 16 na bateria.

nOTa: Para assegurar o máximo desempenho e a vida útil das baterias de iões de lítio, carregue a bateria totalmente antes de utilizar o produto pela primeira vez.

Funcionamento do carregador

Consulte os indicadores abaixo para saber qual é o estado do processo de carga da bateria.

Totalmente carregada Retardação de calor/frio*

* O indicador luminoso vermelho continua a piscar, mas acende-se um indicador luminoso amarelo durante esta operação. Quando a bateria atinge a temperatura adequada, o indicador luminoso amarelo desliga-se e o carregador retoma o processo de carga.

O(s) carregador(es) compatível(eis) não carrega(m) uma bateria defeituosa. Se a bateria estiver defeituosa, o indicador luminoso do carregador não se acende.

NOTA: Isto pode também indicar que se trata de um problema no carregador.

Se o carregador indicar uma falha, leve o carregador e a bateria a um centro de assistência autorizado para que sejam submetidos a um teste.

Retardação de calor/frio

Quando o carregador detecta que uma bateria está demasiado quente ou fria, inicia automaticamente a retardação de calor/frio, interrompendo o processo de carga até a bateria atingir a temperatura adequada. Em seguida, o carregador muda automaticamente para o modo de carga. Esta função assegura a duração máxima da bateria.

Uma bateria fria fica carregada a uma taxa mais lenta do que uma bateria quente. A bateria irá carregar a essa velocidade mais lenta durante todo o ciclo de carga e não recupera a velocidade de carga máxima, mesmo que a bateria aqueça.

O carregador DCB118 está equipado com uma ventoinha interna para arrefecer a bateria. A ventoinha liga-se automaticamente quando é necessário arrefecer a ventoinha. Nunca utilize o carregador se a ventoinha não funcionar correctamente ou se as aberturas de ventilação estiverem obstruídas. Não permita a entrada de objectos estranhos no interior do carregador.

Sistema de protecção electrónica

As ferramentas com baterias de iões de lítio XR foram concebidas com um sistema de protecção electrónica que protege a bateria contra sobrecarga, sobreaquecimento ou descarga profunda.

A ferramenta desliga-se automaticamente se o Sistema de protecção electrónica for activado. Se isto ocorrer, coloque a bateria de iões de lítio no carregador até ficar totalmente carregada.

Montagem na parede

Estes carregadores foram concebidos para montagem na parede ou para serem colocados numa mesa ou numa superfície de trabalho. Se forem montados numa parede, coloque o carregador perto de uma tomada eléctrica e afastado de cantos ou outras obstruções que possam impedir a circulação de ar. Utilize a parte de trás do carregador como base para a fixação dos parafusos de montagem na parede. Monte o carregador com firmeza com parafusos auto-roscantes (adquiridos em separado) a uma distância de pelo menos

25,4 mm com uma cabeça do parafuso com 7 – 9 mm de diâmetro, aparafusados em madeira a uma profundidade ideal de cerca de 5,5 mm do parafuso exposto. Alinhe as ranhuras na parte de trás do carregador com os parafusos expostos e insira-os por completo nas ranhuras.

Instruções de limpeza do carregador

sujidade e gordura podem ser removidas a partir do exterior do carregador com um pano ou uma escova suave não metálica. Não utilize água ou outros produtos de limpeza. Nunca deixe entrar qualquer líquido dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

Baterias

Instruções de segurança importantes para todas as baterias

Ao encomendar baterias sobresselentes, certifique-se de que inclui a referência do catálogo e a voltagem.

A bateria não irá estar totalmente carregada quando a retirar da embalagem pela primeira vez. Antes de utilizar a bateria e o carregador, leia as instruções de segurança abaixo. Em seguida, siga os procedimentos de carregamento indicados nas instruções.

LEIA TODAS AS INSTRUÇÕES

- Não carregue ou utilize baterias em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. A colocação ou remoção da bateria do carregador pode inflamar as poeiras ou os fumos.

- Nunca force a entrada da bateria no carregador. Nunca modifique a bateria de modo a encaixá-la num carregador não compatível, porque pode romper, causando lesões pessoais graves.

• Carregue as baterias apenas em carregadores DEWALT.

- NÃO salpique nem coloque a bateria dentro de água ou de outros líquidos.

- Não armazene ou utilize a ferramenta e a bateria em locais onde a temperatura pode ser inferior a 4 °C (39,2 °F) (como, por exemplo, barracões ou edifícios metálicos durante o Inverno) ou que atinjam ou excedam 40 °C (104 °F) (por exemplo, barracões ou edifícios metálicos durante o Verão).

- Não incinere a bateria, mesmo se esta estiver gravemente danificada ou completamente esgotada. A bateria pode explodir se for exposta a uma chama. São produzidos vapores e materiais tóxicos quando as baterias de iões de lítio são queimadas.

- Se o conteúdo da bateria entrar em contacto com a sua pele, lave imediatamente a área afectada com sabão suave e água. Se o líquido da bateria entrar em contacto com os seus olhos, passe-os (abertos) por água durante 15 minutos ou até a irritação passar. Se for necessária

assistência médica, o electrólito da bateria é composto por uma mistura de carbonatos orgânicos líquidos e sais de lítio.

- O conteúdo das células de uma bateria aberta poderá causar irritação respiratória. Respire ar fresco. Se os sintomas persistirem, procure assistência médica.

ATENÇÃO: risco de queimadura. O líquido da bateria poderá ser inflamável se for exposto a faíscas ou a uma chama.

ATANÇÃO: nunca tente abrir a bateria, seja qual for o motivo. Se a bateria estiver rachada ou danificada, não a insira no carregador. Não esmague, deixe cair nem danifique a bateria. Não utilize uma bateria ou um carregador que tenha sofrido um golpe brusco, uma queda, atropelamento ou danificada de algum modo (por exemplo, perfurada por um prego, atingida com um martelo ou pisada). Pode ocorrer um choque eléctrico ou electrocussão. As baterias danificadas devem ser devolvidas ao centro de assistência para reciclagem.

ATENÇÃO: perigo de incêndio. Quando armazenar transportar a bateria, não deixe que objectos metálicos entrem em contacto com os terminais expostos da bateria. Por exemplo, não coloque a bateria dentro de aventais, bolsos, caixas de ferramentas, caixas de kits de produtos, gavetas, etc., com pregos soltos, parafusos, chaves, etc.

CUIDADO: quando não utilizar a ferramenta, deve curá-la de lado numa superfície estável, de modo a que ninguém tropece nem sofra uma queda. Algumas ferramentas com baterias grandes ficam na vertical dentro da bateria, mas podem ser facilmente derrubadas.

Transporte

ATENÇÃO: perigo de incêndio. O transporte das pilhas podular origem a um incêndio se os terminais da pilha entrarem em contacto inadvertamente com os materiais condutores. Quando transportar as pilhas, certifique-se de que os terminais da pilha estão protegidos e devidamente isolados de materiais que possam entrar em contacto com eles e causar um curto-circuito.

NOTA: As baterias de iões de lítio não devem ser colocadas em bagagem despachada.

As pilhas da DEWALT estão em conformidade com todas as regulamentações de expedição aplicáveis, de acordo com os padrões jurídicos e de indústria, que incluem as Recomendações da ONU sobre o transporte de mercadorias perigosas; disposições relativas a mercadorias perigosas da Associação do Transporte Aéreo Internacional (IATA), Regulamentações do código marítimo internacional para o transporte de mercadorias perigosas (IMDG) e o Acordo europeu relativo ao transporte rodoviário internacional de mercadorias perigosas (ADR). As pilhas de iões de lítio foram testadas de acordo com a secção 38,3 das Recomendações da ONU no que respeita ao Transporte de Mercadorias Perigosas: Manual de Ensaios e Critérios.

Na maioria dos casos, o envio de uma bateria DEWALT não terá de ser classificado como Material perigoso de Classe 9 totalmente regulado. Em geral, apenas os envios que contenham uma bateria de iões de lítio com uma taxa

energética superior a 100 watt-horas (Wh) serão enviados como Classe 9 totalmente regulada. Todas as baterias de iões de lítio têm uma classificação de watt-horas assinalada na bateria. Além disso, devido às complexidades de regulamentação, a DEWALT não recomenda o envio de baterias de iões de lítio por transporte aéreo, independentemente da classificação de watt-horas. O envio de ferramentas com baterias (conjunto) enviado por transporte aéreo será isento se a classificação de watt-horas da bateria não for superior a 100 watts-horas. Independentemente de uma expedição ser considerada isenta ou totalmente regulamentada, é da responsabilidade do expedidor consultar as mais recentes regulamentações para a embalagem, etiquetagem/marcação e exigências de documentação.

As informações indicadas nesta secção do manual são fornecidas de boa fé e acredita-se que são precisas aquando da elaboração do documento. No entanto, não é fornecida qualquer garantia, expressa ou implícita. É da responsabilidade do comprador garantir que as respectivas actividades estão em conformidade com as regulamentações aplicáveis.

Transportar a bateria FLEXVOLT™

A bateria DEWALT FLEXVOLT™ tem dois modos: Utilização e transporte.

Modo de utilização: Quando a bateria FLEXVOLT™ não está instalada ou está instalada num equipamento DEWALT de 18 V, funciona como uma bateria de 18 V. Quando a bateria FLEXVOLT™ está instalada num equipamento de 54 V ou de 108 V (duas baterias de 54 V), funciona como uma bateria de 54 V.

Modo de transporte: Quando a tampa está montada na bateria FLEXVOLT™, isso significa que a bateria está no modo de transporte. Mantenha a tampa colocada quando transportar a bateria.

No modo Transporte, os conjuntos de células são desligados electricamente da bateria, o que dá origem a 3 baterias com uma capacidade nominal de watt-hora (Wh) mais reduzida, em comparação com 1 bateria com uma capacidade nominal de watt-hora. Esta capacidade superior de 3 baterias com uma capacidade nominal de watt-hora mais reduzida pode isentar a bateria de determinadas regras de transporte impostas às baterias de watt-hora de maior capacidade.

Por exemplo, a classificação Wh (watt-hora) de transporte pode indicar 3 x 36 Wh, o que significa 3 pilhas de 36 Wh cada.

A classificação de Wh de utilização pode indicar 108 Wh (é necessário utilizar 1 pilha).

Exemplo de marca de etiqueta de utilização e transporte

Use: 108 Wh

Transport: 3x36 Wh

Recomendações de armazenamento

1. O melhor local de armazenamento será um local fresco e seco, afastado da luz directa do sol e de fontes de calor ou de frio. Para obter o máximo desempenho e a maior vida útil

possíveis das baterias, guarde-as à temperatura ambiente quando não estiverem a ser utilizadas.

1. Para um armazenamento prolongado, é recomendável armazenar a bateria totalmente carregada num local fresco, seco e afastado do carregador para obter os melhores resultados.

nOTa: as baterias não devem ser armazenadas totalmente sem carga. É necessário recarregar a bateria antes de a utilizar.

Etiquetas no carregador e na bateria

Além dos símbolos indicados neste manual, os rótulos no carregador e na bateria podem apresentam os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

ConsulteosDados técnicos para ficar a saber o tempo de carregamento.

Não toque nos contactos com objectos condutores.

Não carregue baterias danificadas.

Não exponha o equipamento à água.

Mande substituir imediatamente quaisquer cabos danificados.

Carregue a bateria apenas com uma temperatura ambiente entre 4 °C e 40 °C.

Desfaça-se da bateria de uma forma ambientalmente responsável.

Carregue as baterias da DEWALT apenas com os carregadores DEWALT concebidos para o efeito. O carregamento de baterias que não sejam as baterias específicas DEWALT com um carregador da DEWALT pode fazer com que rebentem ou dar origem a situações de perigo.

Não queime a bateria.

UTILIZAÇÃO (sem bolsa de transporte). Exemplo: a classificação de Wh indica 108 Wh (1 pilha com 108 Wh).

TRANSPORTE (com bolsa de transporte incorporada). Exemplo: a classificação de Wh indica 3 x 36 Wh (3 pilhas de 36 Wh).

Tipo de bateria

As seguintes ferramentas funcionam com uma bateria de 54 volts: DCMCS574, DCMCS575

Podem ser utilizadas as seguintes baterias: DCB546, DCB547, DCB548, DCB549. Consulte Dados técnicos para obter mais informações.

Conteúdo da embalagem

A DCMCS574 embalagem contém:

1Motoserra

1Bainha

1Lâmina-guiade45 cm

1Correntede45 cm

1 Chave de fendas

1 Manual de instruções

A DCMCS575 embalagem contém:

1Motoserra

1Bainha

1Lâmina-guiade50 cm

1Correntede50 cm

1 Chave de fendas

1 Manual de instruções

nOTa: As baterias, carregadores e caixas de transporte não são fornecidos com os modelos N. As baterias e carregadores não são fornecidas com os modelos NT. Os modelos B incluem baterias Bluetooth®.

nOTa: A marca nominativa e os logótipos Bluetooth® são marcas registadas detidas pela Bluetooth®, SIG, Inc. e qualquer utilização de tais marcas pela DEWALT é efectuada mediante licença. Outras marcas e nomes comerciais são propriedade dos respectivos proprietários.

- Verifique se a ferramenta, as peças ou os acessórios ficaram danificados durante o transporte.

- Demore o tempo necessário para ler na íntegra e compreender este manual antes de utilizar o equipamento.

Símbolos na ferramenta

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

Use protecção auditiva.

Use protecção ocular

Use protecção para a cabeça.

Use luvas.

Use protecção dos pés adequada.

Não exponha a ferramenta à chuva ou humidade elevada, nem a deixe no exterior.

O contacto da ponta da lâmina-guia com qualquer objecto deve ser evitado.

A direcção de rotação da corrente da serra.

Utilize sempre as duas mãos quando controlar a motosserra.

Desligue a ferramenta. Antes de ser realizada qualquer operação de manutenção na ferramenta, remova a bateria da ferramenta.

Potência sonora garantida pela directiva 2000/14/CE.

Posição do Código de data (Fig. A)

O código de data 18, o qual também inclui o ano de fabrico, está impresso na superfície do equipamento.

Exemplo:

2021 XX XX

Ano de fabrico

Descrição (Fig. A)

ATANÇÃO: Nunca modifique a ferramenta eléctrica ou os respectivos componentes. Podem ocorrer danos ou ferimentos.

1 Gatilho de velocidade variável
2 Alavanca de desbloqueio
3 Travão da corrente/guarda-mão dianteiro
4 Lâmina-guia
5 Corrente da serra
6 Cobertura da roda dentada
7 Contra-porcas da lâmina-guia
8 Parafuso de tensão da corrente
9 Indicador do nível do óleo
10 Tampão do óleo
11 Bainha da lâmina-guia
12 Pega traseira
13 Pega dianteira
14 Compartimento da bateria
15 Baterias
16 Patilha de libertação da bateria
17 Chave de fendas
18 Código de data

Utilização pretendida

A motosserra DCMCS574 foi concebida para cortar troncos com um máximo de 40 cm de diâmetro.

A motosserra DCMCS575 foi concebida para cortar troncos com um máximo de 45 cm de diâmetro.

NÃO utilize as ferramentas em locais húmidos ou na presença de líquidos ou gases inflamáveis.

Estas motosserras são ferramentas eléctricas profissionais.

NÃO permita que crianças entrem em contacto com a ferramenta. É necessária supervisão se estas ferramentas forem manuseadas por utilizadores inexperientes.

• Crianças e pessoas inválidas. Este equipamento não foi concebido para ser utilizado por crianças e pessoas inválidas sem supervisão.
• Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência ou conhecimentos, a menos que estejam acompanhados por uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com este produto.

MONTAGEM E AJUSTES

ATENÇÃO: para reduzir o risco de ferimentos graves, a ferraque a ferramenta e retire a ficha da bateria antes de efectuar quaisquer ajustes ou retirar/instalar dispositivos complementares ou acessórios. Um arranque acidental pode causar ferimentos.

ATENÇÃO: utilize apenas baterias e carregadores da BELALT.

Inserir e retirar a bateria da ferramenta (Fig. D)

1. Alinhe a bateria 15 com as calhas no interior do compartimento da bateria da ferramenta (Fig. D).
2. Deslize-a para dentro do compartimento da bateria até a bateria encaixar com firmeza na ferramenta e ouvir um som de encaixe no respetivo local.

Retirar a bateria da ferramenta

1. Pressione a patilha de libertação da bateria 16 e puxe com firmeza a bateria para fora da ferramenta.
2. Insira a bateria no carregador, como descrito na secção do carregador indicada neste manual.

Baterias com indicador do nível de carga (Fig. C)

Algumas baterias DEWALT incluem um indicador de nível de combustível, composto por três indicadores luminosos LED verdes que indicam o nível de carga restante na bateria.

Para activar o indicador do nível de carga, pressione e mantenha pressionado o botão do indicador do nível de carga 19.

A combinação dos três indicadores luminosos LED verdes acende-se, indicando o nível de carga restante. Se o nível da carga na bateria for inferior ao limite utilizável, o indicador do nível de carga não se acende e é necessário voltar a carregar a bateria.

NOTA: O indicador do nível de carga é apenas uma indicação da carga restante na bateria. Não indica o funcionamento

da ferramenta e está sujeito a variações, com base nos componentes do produto, temperatura e aplicação do utilizador final.

Instalar a lâmina-guia e a corrente da serra (Fig. A, E–G)

CUIDADO: A cadeia é afiada. Utilize sempre luvas de produção durante utilizar a corrente. A corrente é afiada e pode cortá-lo quando não estiver a ser utilizada.

ATANÇÃO: Corrente afiada em movimento. Para evitar um acondamento acidental, certifique-se de que remove a bateria da ferramenta efectuar as seguintes operações. Se não o fizer, podem ocorrer ferimentos graves.

Se a corrente da serra 5 e a lâmina-guia 4 estiverem embaladas em separado na embalagem, a corrente tem de ser fixada na lâmina-guia e ambas têm de ser fixadas no corpo da ferramenta.

1. Coloque a serra numa superfície lisa e firme.
2. Rode as contra-porcas da lâmina-guia 7 para a esquerda com a chave de fendas 17 fornecida.
3. Retire a cobertura da roda dentada 6 e as contra-porcas da lâmina-guia 7.

4. Usando luvas de protecção, agarre na corrente da serra 5 e enrole-a à volta da lâmina-guia 4, certificando-se de que os dentes estão virados para a direcção correcta.

5. Certifique-se de que a corrente foi inserida correctamente na ranhura à volta de toda a lâmina-guia.

6. Coloque a corrente da serra à volta da roda dentada 20. Enquanto alinha a ranhura na lâmina-guia com o pino de aperto da corrente 21, e os parafusos 22, na base da ferramenta, como indicado na Fig. E.

7. Quando estiver instalado, mantenha a lâmina-guia fixa e volte a colocar a cobertura da roda dentada 6. Os furos dos parafusos na cobertura devem estar alinhados com os dois parafusos de fixação da lâmina-guia 22, na caixa principal.

8. Aperte as contra-porcas da lâmina-guía 7 e rode para a direita com uma chave de fendas 17 fornecida até ficarem bem apertadas, e depois afrouxe a(s) porca(s) uma volta completa, para que a corrente da serra possa ser apertada correctamente.

9. Utilizando a extremidade da chave de fendas plana 17, rode o parafuso de tensão da corrente 8 para a direita para aumentar a tensão. Verifique se a corrente da serra 5 está bem apertada à volta da lâmina-guia 4, como indicado na Fig. F e na Fig. G E depois aperte a(s) contra-porca(s) da lâmina-guia 7 até ficarem apertadas.

10. Siga as instruções indicadas na secção Ajustar a tensão da corrente.

Ajustar a tensão da corrente (Fig. A, E–G)

nOTa: A tensão da corrente da serra deve ser ajustada com regularidade antes de cada utilização.

1. Com o serrote montado numa superfície plana e firme, verifique a tensão da corrente da serra 5. A tensão está

correcta quando a corrente volta à sua posição após ter sido puxada 6 mm da lâmina-guia 4 com uma suave pressão do polegar e do dedo médio, como indicado na Fig. F. Não deve haver uma folga entre a lâmina-guia e a corrente da serra na parte inferior, como indicado na Fig. G.

1. Para ajustar a tensão da corrente da serra, afrouxe as contra-porcas da lâmina-guia 7.

2. Rode o parafuso de tensão da corrente 8 situado na cobertura da roda dentada utilizando a extremidade da chave de fendas 17.

3. Verifique a tensão da corrente da serra e regule-a se for necessário.

4. Não aplique demasiada tensão na corrente da serra, uma vez que tal irá causar um desgaste excessivo e reduzir a vida útil da lâmina-guía e da corrente da serra.

5. Quando a tensão da corrente da serra estiver correcta, aperte as contra-porcas da lâmina-guia 7 até ficarem apertadas, a um binário de 8 Nm.

6. Uma nova corrente estica-se ligeiramente durante as primeiras horas de utilização. É importante verificar a tensão com frequência (depos de desligar a ferramenta) durante as 2 primeiras horas de utilização.

Substituir a corrente da serra (Fig. A, E, H)

CUDADO: A cadeia é afiada. Utilize sempre luvas de peracção durante utilizar a corrente. A corrente é afiada e pode cortá-lo quando não estiver a ser utilizada.

ATENÇÃO: Corrente afiada em movimento. Para evitar a funcionamento acidental, certifique-se de que remove a bateria da ferramenta antes de efectuar as seguintes operações. Se não o fizer, podem ocorrer ferimentos graves.

1. Para retirar a corrente da serra 5, coloque a serra numa superfície lisa e firme.
2. Retire a cobertura da roda dentada 6 como descrito na secção Instalar a lâmina-guia e a corrente da serra.
3. Rode o parafuso de tensão da corrente 8 utilizando a extremidade da chave de fendas 17. Se rodar o parafuso para a esquerda, a lâmina-guia 4 recua e reduz a tensão na corrente para que possa ser removida.
4. Com as luvas de protecção calçadas, agarre na corrente da serra e retire a corrente da serra gasta da ranhura na lâmina-guia.
5. Rode a lâmina-guia sempre que substituir a corrente para garantir um desgaste uniforme.
6. Coloque a nova corrente na ranhura da lâmina-guia, certificando-se de que os dentes da serra ficam virados para o sentido correcto, fazendo corresponder a seta na corrente com o gráfico na cobertura da roda dentada 6, indicada na Fig. H.
7. Siga as instruções sobre como Instalar a lâmina-guia e a corrente da serra.

A corrente e a lâmina-guia sobresselentes estão disponíveis no seu centro de assistência autorizado mais próximo.

• Para a motosserra DCMCS574, é necessária uma corrente sobresselente de 45 cm DT20688-QZ e uma lâmina-guia sobresselente de 45 cm DT20687-QZ.
• Para a motosserra DCMCS575, é necessária uma corrente sobresselente de 50 cm DT20690-QZ e uma lâmina-guia sobresselente de 50 cm DT20689-QZ.

Lubrificação da corrente da serra e da lâmina-guia (Fig. A)

Sistema automático de lubrificação

Esta motosserra encontra-se equipada com um sistema automático de lubrificação, que mantém a corrente da serra e a barra de direcção permanentemente lubrificadas. O indicador do nível do óleo 9 mostra o nível do óleo na motosserra. Se o nível de óleo for inferior a um quarto do depósito cheio, e volte a encher com o tipo de óleo correcto. Quando terminar o corte, esvazie sempre o depósito de óleo.

NOTA: Utilize um óleo para lâminas-guia e correntes de qualidade elevada para uma lubrificação adequada da corrente da serra e da lâmina-guia. Como substituto temporário, pode utilizar o óleo de motor SAE30 não adequado para detergentes. Quando podar árvores, é recomendável utilizar um óleo para lâminas-guia e correntes de origem vegetal. O óleo mineral não é recomendado, porque pode causar danos nas árvores. Nunca utilize óleo usado ou um óleo muito espesso. Estes podem danificar a motosserra.

Encher o depósito de lubrificante

1. Desaperte para a esquerda e depois retire o tampão do óleo 10. Encha o depósito com a quantidade de óleo recomendada para lâminas-guia e correntes até o nível atingir o topo do indicador do nível de óleo 9.
2. Volte a colocar o tampão do óleo e aperte para a direita.
3. Desligue a motosserra periodicamente e verifique o indicador do nível de óleo para assegurar a lubrificação adequada da lâmina-guia e da corrente.

Transportar a motosserra (Fig. A)

- Quando transportar a serra, retire sempre a bateria, da ferramenta e tape com a lâmina-guia 4 com a bainha 11 quando transportar a serra.

FUNCIONAMENTO

Instruções de utilização

ATANÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
ATENÇÃO: para reduzir o risco de ferimentos quakes, desligue a ferramenta e retire a bateria antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios.
Um accionamento acidental da ferramenta pode causar ferimentos.

Posição correcta das mãos (Fig. I)

ATENÇÃO: para reduzir o risco de ferimentos graves, umido SEMPRE a ferramenta com as suas mãos na posição correcta (exemplificada na figura).

ATENÇÃO: para reduzir o risco de ferimentos graves, segura SEMPRE a ferramenta com segurança, antecipando uma reacção súbita por parte da mesma.

A posição correcta das mãos requer a colocação da mão esquerda na pega dianteira 13, e a outra na pega traseira 12.

Utilizar a motosserra (Fig. A, I, K)

ATENÇÃO: Leia e compreenda todas as instruções. Ónão cumprimento de todas as instruções indicadas abaixo pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.

• O guarda-mão contra recuo pode causar ferimentos graves ou a morte. Consulte Avisos de segurança gerais relativos a ferramentas eléctricas e Avisos de segurança gerais relativos a motosserras, e Causas e prevenção por parte do utilizador do efeito de recuo e Dispositivos de segurança contra recuo, para evitar o risco de recuo.
• Não se estique demasiado quando trabalhar com a ferramenta. Não corte acima do peito. Certifique-se de que tem os pés bem assentes. Mantenha os pés afastados. Divida o seu peso de maneira uniforme em ambos os pés.
• Segure firmemente com a mão esquerda a pega dianteira 13 e, com a direita, segure a pega traseira 12 de modo a que o seu corpo fique à esquerda da lâmina-guia.
• Não segure na motosserra pelo travão da corrente/guarda-mão dianteiro 3. Mantenha firme o ombro esquerdo para que o braço esquerdo fique direito para suportar o recuo.

ATINÇÃO: Nunca segure na ferramenta com as mãos cruzadas (mão esquerda na pega traseira e mão direita na pega dianteira).

ATENÇÃO: Nunca alinhe qualquer parte do corpo com a la guia 4 quando utilizar a motosserra.

• Nunca trabalhe junto a uma árvore, numa posição invulgar ou em cima de uma escada ou de outra superfície instável. Pode perder o controlo da serra, causando ferimentos graves.
• Mantenha a motosserra a funcionar à velocidade máxima durante toda a operação de corte.
• Deixe que seja a corrente da serra a fazer o corte. Exerça apenas uma pressão ligeira. Não coloque pressão na motosserra quando terminar o corte.

ATENÇÃO: Quando não utilizar a ferramenta, engate sempre o travão da corrente e retire a bateria.

Regular o travão da corrente (Fig. K)

A motosserra está equipada com um sistema de travagem da corrente que pára a corrente rapidamente se houver recuo.

1. Retire a bateria da ferramenta.
2. Para engatar o travão da corrente, empurre o travão da corrente/guarda-mão dianteiro 3 para a frente até encaixar no respectivo local.
3. Puxe o travão da corrente/guarda-mão dianteiro 3 na direcção da pega dianteira 13 para a posição "definida", como indicado na Fig. O. K.
4. A ferramenta está pronta a ser utilizada.

NOTA: No caso de recuo, a sua mão esquerda entra em contacto com o guarda-mão dianteiro, empurrando-o para a frente, em direcção à peça de trabalho. Isto faz parar a ferramenta.

Testar o travão da corrente (Fig. A, K)

Teste o travão da corrente antes de qualquer utilização, para certificar-se de que funciona correctamente.

1. Coloque a ferramenta numa superfície lisa e firme. Certifique-se de que a corrente da serra 5 está afastada do chão.
2. Segure a ferramenta com firmeza com ambas as mãos e ligue a motosserra.
3. Rode a mão esquerda para a frente à volta da pega dianteira 13 de modo a que as costas da mão entrem em contacto com o travão da corrente/guarda-mão dianteiro 3 e o empurrem para a frente, na direcção da peça de trabalho. A corrente da serra pára de imediato.

NOTA: Se a serra não parar de imediato, deixe de utilizar a ferramenta e leve-a para um centro de assistência autorizado perto de si.

ATENÇÃO: Certifique-se de que acciona o travão da corte ante antes de efectuar o corte.

INTERRUPTOR PARA ligar/desligar (Fig. J)

Certifique-se sempre de que tem os pés assentes e segure a motosserra com firmeza com ambas as mãos e com o polegar e os dedos à volta de ambas as pegas.

1. Para ligar a unidade, empurre para baixo a alavanca de desbloqueio 2, indicada na Fig. J e carregue no gatilho 1. Quando a unidade estiver a funcionar, pode libertar a alavanca de desbloqueio.

2. Para manter a unidade em funcionamento, deve continuar a apertar o gatilho. Para desligar a ferramenta, liberte o gatilho.

NOTA: Se for aplicada demasiada força durante um corte, a serra é desligada. Para reiniciar a serra, deve libertar o gatilho 1. Em seguida, inicie o corte aplicando menos força. Permita que a serra faça o corte ao ritmo adequado.

ATENÇÃO: Nunca tente bloquear um interruptor na poecução Ligado.

O processo de corte de uma árvore. Não corte árvores em situações de vento forte.

ATENÇÃO: O derrube pode dar origem a ferimentos. Deve ser efectuado apenas por pessoas com formação.

- Antes de efectuar os cortes, deve planear um caminho de fuga. O caminho de fuga deve ser efectuado para trás e na diagonal para a parte de trás da linha de queda prevista, como indicado abaixo.

• Antes de a operação de abate ser iniciada, tenha em consideração a inclinação natural da árvore, a localização dos ramos maiores e a direcção do vento para poder avaliar o local de queda da árvore. Deve ter cunhas (de madeira, plástico ou alumínio) e um macete pesado por perto. Retire a sujidade, pedras, cascas, pregos, agrafos e fios na árvore onde pretende efectuar o corte.
• Corte inferior em entalhes - Faça um entalhe de 1/3 do diâmetro da árvore, perpendicular à direcção da queda. Faça primeiro o corte de entalhe inferior na horizontal. Isto impede o bloqueio da corrente da serra ou da lâmina-guia quando fizer o segundo corte em entalhe.
• Traço de abate - Faça o traço de abate a, pelo menos, 51 mm acima do corte de entalhe na horizontal. Mantenha o traço de abate paralelo ao corte de entalhe na horizontal. Faça o traço de abate para que haja madeira suficiente para funcionar como dobradiça. A madeira de dobradiça impede que a árvore fique torcida e caia para a direcção errada. Não corte através da dobradiça, como indicado abaixo.
• À medida que o corte se aproxima da dobradiça, a árvore deve começar a cair. Se a árvore não cair na direcção pretendida ou se abanar e dobrar a corrente da serra, pare o corte antes de o corte de abate ser concluído e use cunhas para abrir o corte e deixar cair a árvore ao longo da linha de corte pretendida. Quando a árvore começar a cair, retire a motosserra da área de corte, pare o motor, coloque a motosserra no chão e depois utilize o caminho de fuga planeado. Esteja atento à queda de pernadas e preste atenção à posição dos seus pés.

DIRECÇÃO DA QUEDA 51 mm TRAÇO DE ABATE ENTALHE 51 mm DOBRADIÇA

Corte de pernadas

Remover os ramos de uma árvore caída. Ao cortar as pernadas, deixe as pernadas maiores da parte inferior a impedir que o tronco fique apoiado no chão. Remova as pernadas pequenas com um só corte. Os ramos sob tensão devem ser cortados da base para o topo do ramo, de modo a evitar o bloqueio da motosserra, como indicado abaixo. Corte os ramos partindo do lado oposto e mantenha o tronco entre si e a serra. Nunca corte com a serra entre as pernas nem sente-se sobre a pernada a cortar.

ATENÇÃO: É recomendável que os utilizadores i superientes pratiquem os cortes num cavalete de serrador.

Podem também praticar numa árvore ou num tronco cortado. Como cortar depende de como o tronco está apoiado. Utilize um cavalete sempre que possível, como indicado abaixo.

1. Faça sempre um corte com a corrente da serra a funcionar à velocidade máxima.

2. Coloque a haste inferior 23 da motosserra por trás da área do corte inicial, como indicado abaixo.

3. Ligue a motosserra e depois rode a corrente da serra e a lâmina-guia na direcção da árvore, utilizando a haste como dobradiça.

4. Quando a serra da corrente ficar a um ângulo de 45, nivele a serra da corrente novamente e repita os passos até o corte ser terminado por completo.
5. Se a árvore for apoiada em todo o comprimento, faça um corte a partir do topo (corte superior), mas evite cortar terra, porque pode fazer com que a serra fique embotada rapidamente.

CORTE A PARTIR DO TOP (CORTE SUPERIOR) PAR EVITAR O CORTE DE TER 23

- Quando é suportada numa extremidade, faça um corte de 1/3 de diâmetro a partir do lado inferior (corte inferior). Em seguida, inicie o corte final, efectuando um corte superior na direcção do primeiro corte, como indicado abaixo.

2.º CORTE INFERIOR (2/3 DO DIÂMETRO) PARA ATINGIRO O 1.º CORTE (PARA EVITAR ENCRAVAMENTO) 1.º CORTE INFERIOR (1/3 DO DIÂMETRO) PARA EVITAR FRAGMENTAÇÃO

- Quando apoiado em ambas as extremidades. Primeiro, corte 1/3 para baixo a partir do corte superior. Em seguida, inicie o corte final, efectuando um corte inferior nos 2/3 inferiores na direcção do primeiro corte, como indicado abaixo.

1.º CORTE INFERIOR (1/3 DE DIÂMETRO) PARA EVITAR FRAGMENTAÇÃO 2.º CORTE INFERIOR (2/3 DE DIÂMETRO) PARA CHEGAR AO 1.º CORTE (PARA EVITAR ENCRAVAMENTO)

- Se estiver num declive, coloque-se na parte ascendente do tronco. Quando fizer "cortes completos", para manter o controlo total, reduza a pressão de corte perto da extremidade do corte sem aliviar a pressão nas pegas da motosserra. Não deixe que a corrente entre em contacto com o chão. Depois de terminar o corte, aguarde que a corrente da serra pare antes de mover a motosserra. Desligue sempre o motor antes de efectuar outro corte.

MANUTENÇÃO

A sua ferramenta eléctrica da foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.

ATENÇÃO: para reduzir o risco de ferimentos quais, desligue a ferramenta e retire a bateria antes de efectuar quaisquer ajustes ou de retirar/instalar dispositivos complementares ou acessórios.

Um accionamento acidental da ferramenta pode causar ferimentos.

O carregador e a bateria não são passíveis de reparação.

Afiação da corrente da serra

CUDADO: A cadeia é afiada. Utilize sempre luvas de a função durante utilizar a corrente. A corrente é afiada e pode cortá-lo quando não estiver a ser utilizada.

IMPORTanTE: As ferramentas de corte com corrente ficam rombas de imediato se tocarem no solo, em pedras, alvenaria ou num prego durante o corte.

Para obter os melhores resultados desta motosserra, é importante manter os dentes da motosserra afiados. Estão disponíveis serviços de afiação da corrente no seu centro de assistência DEWALT mais próximo.

nOTa: Sempre que afiar a corrente da serra, perde parte da capacidade de recuo, portanto deve ter especial atenção. É recomendável afiar a corrente da serra apenas quatro vezes.

Lubrificação

A sua ferramenta eléctrica não necessita de lubrificação adicional.

Limpeza

ATENÇÃO: retire os detritos e as partículas da caixa da de com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento.

ATENÇÃO: nunca utilize dissolventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

Acessórios opcionais

ATENÇÃO: uma vez que apenas foram testados com este produto os acessórios disponibilizados pela PROTODEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, utilize apenas os acessórios da PROTODEWALT recomendados com este produto.

Consulte o seu revendedor para obter mais informações sobre os acessórios adequados.

Proteger o ambiente

Faça uma recolha de lixo selectiva. Os produtos e baterias assinalados com este símbolo não devem ser eliminados em conjunto com resíduos domésticos normais.

Os produtos e as baterias contêm materiais que podem ser recuperados ou reciclados, reduzindo assim a necessidade de matérias-primas. Recicle os produtos eléctricos e as baterias de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com.

Bateria recarregável

Esta bateria de duração prolongada deve ser recarregada se não fornecer energia suficiente durante trabalhos que tenham sido efectuados facilmente. Quando a vida útil da bateria terminar, elimine-a com o devido respeito pelo ambiente:

• Quando utilizar a ferramenta, aguarde até a bateria ficar totalmente gasta e depois retire-a.
• As baterias de iões de lítio são recicláveis. Entregue-as ao seu fornecedor ou coloque-as num ecoponto. As baterias recolhidas serão recicladas ou eliminadas correctamente.

54 V KETJUSAHA DCMCS574, DCMCS575

Onnittelut!
