BRUGSANVISNING Steel Classic Puky

Betjeningsvejledning

Betjeningsvejledning DKBicyclette

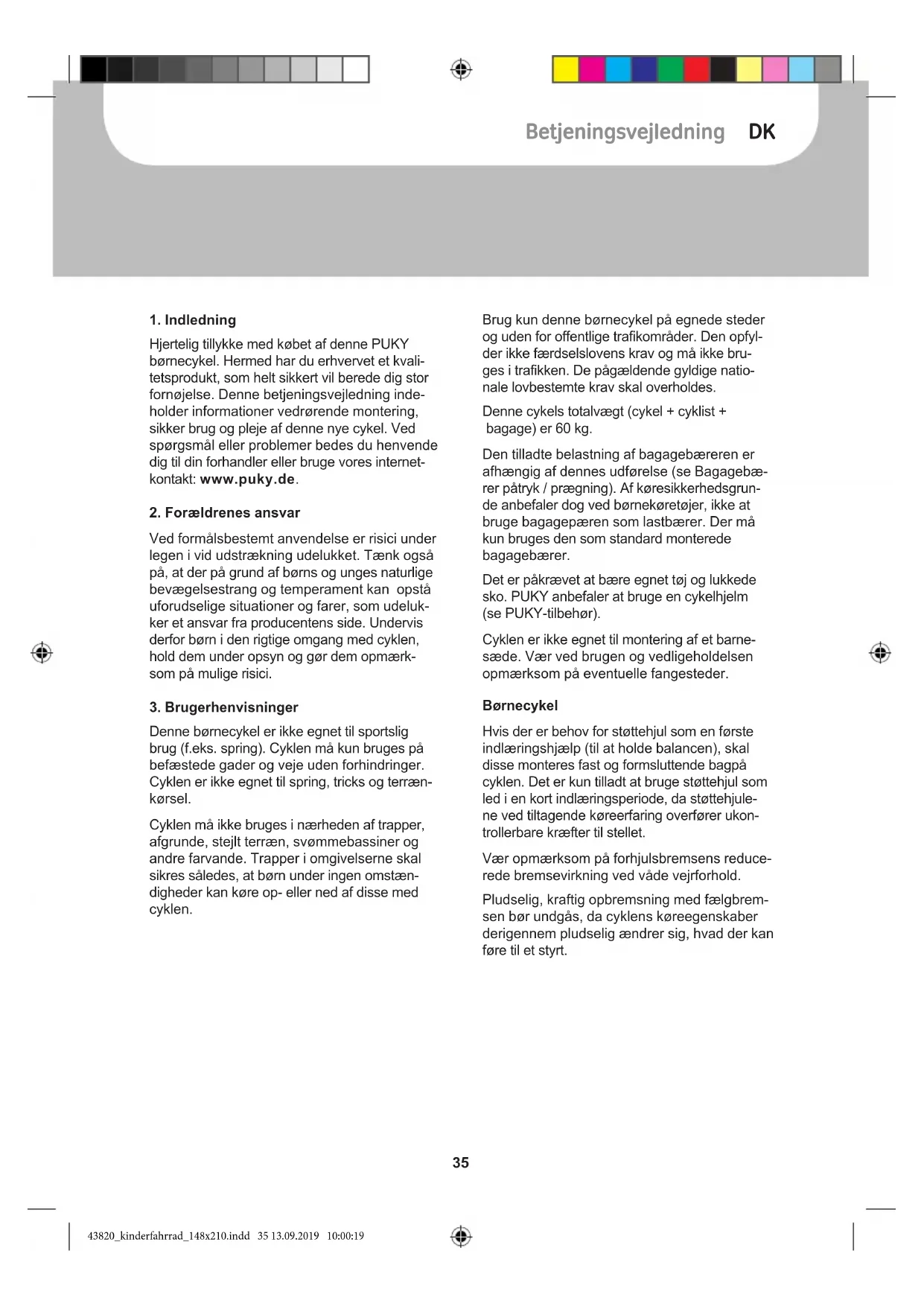

Hjertelig tillykke med købet af denne PUKY børnecykel. Hermed har du erhvervet et kvali- tetsprodukt, som helt sikkert vil berede dig stor fornøjelse. Denne betjeningsvejledning inde- holder informationer vedrørende montering, sikker brug og pleje af denne nye cykel. Ved spørgsmål eller problemer bedes du henvende dig til din forhandler eller bruge vores internet- kontakt: www.puky.de.

2. Forældrenes ansvar

Ved formålsbestemt anvendelse er risici under legen i vid udstrækning udelukket. Tænk også på, at der på grund af børns og unges naturlige bevægelsestrang og temperament kan opstå uforudselige situationer og farer, som udeluk- ker et ansvar fra producentens side. Undervis derfor børn i den rigtige omgang med cyklen, hold dem under opsyn og gør dem opmærk- som på mulige risici.

3. Brugerhenvisninger

Denne børnecykel er ikke egnet til sportslig brug (f.eks. spring). Cyklen må kun bruges på befæstede gader og veje uden forhindringer. Cyklen er ikke egnet til spring, tricks og terræn- kørsel. Cyklen må ikke bruges i nærheden af trapper, afgrunde, stejlt terræn, svømmebassiner og andre farvande. Trapper i omgivelserne skal sikres således, at børn under ingen omstæn- digheder kan køre op- eller ned af disse med cyklen. Brug kun denne børnecykel på egnede steder og uden for offentlige trafikområder. Den opfyl- der ikke færdselslovens krav og må ikke bru- ges i trafikken. De pågældende gyldige natio- nale lovbestemte krav skal overholdes. Denne cykels totalvægt (cykel + cyklist + bagage) er 60 kg. Den tilladte belastning af bagagebæreren er afhængig af dennes udførelse (se Bagagebæ- rer påtryk / prægning). Af køresikkerhedsgrun- de anbefaler dog ved børnekøretøjer, ikke at bruge bagagepæren som lastbærer. Der må kun bruges den som standard monterede bagagebærer. Det er påkrævet at bære egnet tøj og lukkede sko. PUKY anbefaler at bruge en cykelhjelm (se PUKY-tilbehør). Cyklen er ikke egnet til montering af et barne- sæde. Vær ved brugen og vedligeholdelsen opmærksom på eventuelle fangesteder. Børnecykel Hvis der er behov for støttehjul som en første indlæringshjælp (til at holde balancen), skal disse monteres fast og formsluttende bagpå cyklen. Det er kun tilladt at bruge støttehjul som led i en kort indlæringsperiode, da støttehjule- ne ved tiltagende køreerfaring overfører ukon- trollerbare kræfter til stellet. Vær opmærksom på forhjulsbremsens reduce- rede bremsevirkning ved våde vejrforhold. Pludselig, kraftig opbremsning med fælgbrem- sen bør undgås, da cyklens køreegenskaber derigennem pludselig ændrer sig, hvad der kan føre til et styrt. 43820_kinderfahrrad_148x210.indd 35 13.09.2019 10:00:1936 Cykel Betjeningsvejledning Ved længere kørsel ned ad bakke skal man undgå at bremse permanent med frihjulsbrem- sen (stærk opvarmning af frihjulsbremsenavet). Ventilhætterne skal skrues godt fast og holdes væk fra børn (fare for slugning). Senere påbygninger og ændringer på cyklen (især på bremseanordninger) ændrer køreegenskaber- ne og kan medføre risici.

4. Udpakning og leveringsomfang

Brug ingen skarpe genstande til åbning af emballagen og til fjernelse af beskyttelsesma- terialet. Du kan ved en fejltagelse komme til at beskadige lakeringen eller dele af cyklen. Hold enhver art emballagemateriale væk fra børn.

• Kontrollér om leveringen er fuldstændig og ubeskadiget. Skulle der mangle noget, bedes du henvende dig til din forhandler inden du går videre med arbejdet. Leveringen består af (Fig. A):

1. formonteret cykel

3. pedaler og betjeningsvejledning i plastikpo-

Klargør cyklen under hensyntagen til barnets størrelse. Indstil sadlen således, at i det mind- ste tåspidserne, eller endnu bedre hele foden når jorden, så man kan holde balancen når man holder stille. I den forbindelse skal man være opmærksom på markeringen for mini- mumsindstiksdybden på sadelpinden. Mere dertil på længere nede. Styr, håndbremsehåndtag og ringeklokke skal være let tilgængelige for barnet ved den indstil- lede sadelposition. I den forbindelse skal man være opmærksom på markeringen for minimumsindstiksdybden på styret. Spænd klemskruerne godt fast efter indstilling af styret. Kontrollér cyklen inden ibrugtagning ved hjælp af den følgende sikker- hedstjekliste. Vær opmærksom på venstre henholdsvis høj- regevindet ved montering af pedalerne (mærk- ning med R eller L i gevindnavet på pedalaks- len). Billederne til monteringshenvisningerne findes på de sidste sider i denne vejledning. Efter monteringen skal du foretage en kontrol af cyklen i henhold til sikkerhedstjeklisten! Vær ved monteringen opmærksom på, at en- kelte dele som pedalgevind og klemmekegle er indfedtet. 43820_kinderfahrrad_148x210.indd 36 13.09.2019 10:00:1937 Cykel Betjeningsvejledning DK Til monteringen skal du bruge følgende værktøj (Fig. B):

2. 5 mm unbrakonøgle (kun ved ZL 18-3

4. Stjerneskruetrækker

Værktøjet medfølger ikke. Monteringen skal udføres meget omhyggeligt af en voksen person, så der ikke senere opstår ulykker eller skader. Tag dig tilstrækkelig tid til dette. Nogle steder er det nødvendigt, at skruer spændes med et bestemt spændemoment. Dette spændemoment er anført i newtonmeter (f.eks. 2 Nm). Hvis en skrue bliver spændt med et for lille spændemoment, er forbindelsen mu- ligvis for løs og er ikke sikker. Hvis en skrue bliver spændt med et for stort spændemoment, kan skruer og andre dele tage skade eller øde- lægges. Hvis du ikke er sikker, bedes du hen- vende dig til din forhandler eller et værksted. Fjern først plastbeskyttelseshætterne på for- og bagakslens topmøtrikker samt foran på can- tilever bremserne. Fjern også den plastfolie der beskytter pedalarmene. Fjern styrpolstringen på styret og løsn den derunder liggende skrue på frempinden få om- drejninger med den 6 mm unbrakonøgle (ZL-modeller) eller en SW 13 mm skruenøgle (Z-model). Nu kan du fjerne den plastafdæk- ning der beskytter klemmeanordningen for enden af frempindens skaft. Fig. 1: Sæt styret ned i gaflen (1). Hvis dette kun vanskeligt lader sig gøre, skal du løsne skruen på styret lidt mere. Indstil styret på den ønskede højde og retvinklet til forhjulet og spænd det fast med skruen på frempinden (2) med en 6 mm unbrakonøgle (ZL-modeller) eller en SW 13 mm skruenøgle (Z-model) (515 Nm). Vær i den forbindelse opmærksom på marke- ringen for minimumsindstiksdybden på frem- pinden. Anbring nu igen styrpolstringen på styret. Fig. 2: Sæt nu den løse ende af bremsekablet i den dertil beregnede fordybning i bremse- håndtaget (1). Træk derefter forsigtigt i det ud- vendige bremsekabel så endeanslaget går i indgreb på bremsehåndtagets indstillingsskrue (2). Vær ved monteringen af bremsekablet op- mærksom på, at bremsekablets fingerskrue sidder lige i forlygtens modhold. Ellers kan bremsen ikke monteres korrekt. Indstilling af styrets højde ved modeller med skaft til frempind: Styret er fra fabrikken indstillet på den højeste position, dvs. alle spacer befinder sig under frempinden. Om nødvendigt kan styret sænkes ved demontering af frempinden og ombygning af spaceren. Fig. 3: Løsn og fjern først Ahead-kappen (1). Derefter løsner du de to skruer på gaffelskaf- tets klemme (2). Nu kan frempinden trækkes af gaffelskaftet (3). Indstil nu styrets højde efter behov. Mulige positioner er:

• alle spacer under frempinden (højeste styr- position, indstillet fra fabrikken)

• Spacer over und under frempind (midterste styrposition)

• alle spacer over frempind (laveste styrposition) Der må ikke fjernes nogen spacer! 43820_kinderfahrrad_148x210.indd 37 13.09.2019 10:00:1938 Cykel Betjeningsvejledning Fig. 4: Montér Ahead-kappen igen efter om- bygningen af spaceren, stil styret lige i køreret- ning og indstil styrelejets slør korrekt. Brug dertil indstillingsskruen i Ahead-kappen (1). Korrekt indstilling: styret skal stadig kunne dre- jes, uden at styrelejet har slør. Spænd nu frempindens klemmeskruer igen med det korrekte drejemoment (2). Spændemoment til fastspænding af frempin- den i forgaffelrør: 5-6 Nm Kontrollér, at frem- pinden sidder drejesikkert fast på gaffelskaftet. Indstilling af bremsen (Cantilever): Fig. 5: Tryk den højre cantilever bremse ind mod forhjulets fælg i (1). Nu kan du sætte bremsekablets ende i den dertil beregnede fordybning på bremsen (2). Skulle dette ikke være muligt, skal du slække bremsekablet lidt via klemmeskruen på venstre bremsearm i køreretning (se Fig. 6 / position 2) og spænd klemmeskruen igen. Fig. 6: Kontrollér, at begge bremsebelægnin- ger er parallelle og positioneret korrekt på fæl- gen. Det vil sige, de skal sidde ca. 1 mm under fælgens overkant. Hvis indstillingen ikke er korrekt, løsner du bremsebelægningens møtrik (1) ved hjælp af en 5 mm unbrakonøgle og justerer den som beskrevet ovenfor. Træk bremsehåndtaget og spænd møtrikken igen (5-8 Nm). Fig. 7: Nu centrerer du bremsearmene ved at dreje på stilleskruen, dvs. afstanden bremse- belægning <-> fælg skal være identisk på højre og venstre side. Dertil skal du bruge en stjerne- skruetrækker. Ved at skrue skruen ind bevæger du den pågældende bremsearm væk fra fæl- gen, ved at skrue den ud ind mod fælgen. I den forbindelse er det vigtigt at trække brem- sehåndtaget flere gange, så bremsearmenes spænding fordeler sig ens på begge sider og så indstillingen aktiveres. Kontakten mellem bremse-/fælg skal virke ens på begge sider. Igen Fig. 6: Bremsekablets spænding skal indstilles såle- des på ankermøtrikken (2), og bremsebelæg- ningerne sidder ca. 1,5 mm fra fælgen. Hvis der kræves en justering, skal den udragende trådende spændes fast på bremsen igen efter justeringen. Fig. 8: Ved en mindre nedslidning af bremse- belægningerne kan du løsne fingerskruen over den forreste reflektor og så rykke bremsebe- lægningerne på begge sider tættere på fælgen. Indstil bremsen således, at bremsebelægnin- gerne har en afstand på ca. 1,5 mm til fælgen. Kontrollér om bremse fungerer korrekt inden enhver kørsel. Skulle det i løbet af produktets brug blive nødvendigt med en ny justering af bremsen, skal bruge ovennævnte fremgangs- måde. Indstilling af bremsen (V-Brake): Cyklen har to fælgbremser. Det venstre brem- sehåndtag betjener forhjulsbremsen, det højre bremsehåndtag betjener baghjulsbremsen. Afhængigt af modellen har cyklen også en fri- hjulsbremse på baghjulet. Fig. 9: Nu centrerer du bremsearmene ved at dreje på indstillingsskruen (1). Afstanden brem- sebelægning <-> fælge skal være identisk på højre og venstre side og bremsen skal gribe ens på begge sider. Dertil skal du bruge en stjerneskruetrækker. Ved at skrue skruen ind bevæger du den pågældende bremsearm væk fra fælgen, ved at skrue den ud ind mod fæl- gen. I den forbindelse er det vigtigt at trække bremsehåndtaget flere gange, så bremsearme- nes spænding fordeler sig ens på begge sider og så indstillingen aktiveres. Fig. 10: Grebsafstanden (afstand bremsehånd- tag - styr) kan indstilles ved hjælp af en skrue på bremsehåndtaget. Vær opmærksom på, at bremsen skal gribe, inden bremsehåndtaget berører styret! 43820_kinderfahrrad_148x210.indd 38 13.09.2019 10:00:1939 Cykel Betjeningsvejledning DK Fig. 11: Trækspændingen kan indstilles ved hjælp af fingerskruen på bremsehåndtaget. Bremsen er korrekt indstillet, når bremsebe- lægningerne har en afstand på ca. 1,5 mm til fælgen. Indstilling af bremsebelægning Fig. 12: Løsn bremsebelægningens fastgørel- sesmøtrik ved hjælp af en unbrakonøgle 5 mm (1) og udskift bremsebelægningerne. Bremsebelægningerne skal sidde i en afstand på ca. 1 mm under fælgens overkant (2). Skulle indstillingen ikke være korrekt, løsner du brem- sebelægningens fastgørelsesmøtrik ved hjælp af en unbrakonøgle 5 mm (1) og justerer disse som beskrevet ovenfor. Træk bremsehåndtaget og spænd møtrikken igen (5-8 Nm). Bremsen er korrekt indstillet, når bremsebe- lægningerne har en afstand på ca. 1,5 mm til fælgen. Skulle en efterjustering være nødven- dig, kan du gøre dette ved at løsne klemme- skruen (3) og efterjustere trækspændingen (spænd derefter klemmeskruen igen med 6-8 Nm!) eller som beskrevet i Fig. 11. Fig. 13: Vær opmærksom, at en af pedalerne har højregevind (til højre side i køreretning) og den anden venstregevind (til venstre side i kø- reretning). Pedalerne er mærket tilsvarende med et „R“ hhv. „L“ på enden af skrueakslen. Skru pedalerne fast på pedalarmene med en SW 15 sekskantnøgle (20 Nm) – drej i den for- bindelse sekskantnøglen i retning mod forhjulet på begge sider. Indstilling af siddeposition Fig. 14: Indstilling af siddehøjde: Når sadelk- lemmen er løsnet med en 5 mm unbrakonøgle, kan sadlen trækkes ud. Indstil siddehøjden således, at id et mindste tåspidserne, eller end- nu bedre hele foden når jorden, så man kan holde balancen når man holder stille. Vær i den forbindelse opmærksom på følgende principper: Minimal sadelhøjde: Z2 / ZL 12: 45 cm Z6 / ZL 16: 49 cm Z8 / ZL18: 53 cm Maksimal sadelhøje: Sadelpindens minimumsindstikshøjde er 65 mm. Der findes en tilsvarende markering på sadelpinden (se Fig. 8). Spænd derefter sadelfastspændingen fast igen (spændemoment 5-8 Nm). Indstilling af styrets højde: Indstil styret såle- des, at barnet sidder opret og har en god over- sigt. Styr, håndbremsehåndtag og ringeklokke skal være let tilgængelige for barnet. Spændemoment til fastspænding af frempin- den i gaffelskaftet: 15 Nm. Spændemoment til fastspænding af styret i frempinden: 12 Nm. Indstilling af kædespænding Kæden bør have et vertikalt spillerum på ca. 1,5 cm. Kædespændingen bør indstilles på følgende måde: Fig. 15: Løsn baghjulets to hjulmøtrikker Fig. 16: Nu kan kædespændingen justeres ved at forskyde baghjulet. Derefter spænder du hjulmøtrikkerne igen (spændemoment 10 Nm) 43820_kinderfahrrad_148x210.indd 39 13.09.2019 10:00:1940 Cykel Betjeningsvejledning Indstilling af gearnavet (3-gears modeller)Montering af skiftestiftFig. 17: Tag skiftestiften ud af plastikposen og stik den til anslag med den sorte fjeder først ind i den højre side (i køreretning) af bagakslen.Fig. 18: Derefter kan du sætte skifteboksen på bagakslen og spænde den fast med en 5 mm unbrakonøgle (3-5 Nm). Andre indstillinger på skifteboksen ikke er nødvendige.Skulle det i løbet af produktets brug blive nød-vendigt med en ny justering, skal bruge oven-nævnte fremgangsmåde. SET Stil REVOSHIFT håndtaget på 2. Drej så ind-stillingsskruen (A), for at positionere den røde linje (D) på stødstangen efter enden (C) af navakslen.BEMÆRKNINGKontrollér under indstillingen de to gule linjer oppefra gennem ruden. Drej kranken og skift derved med REVOSHIFT håndtaget fra 3 til 1 og tilbage til 3. Gentag dette to- til tre gange og kontrollér, om gearene bliver skiftet. Stil igen REVOSHIFT håndtaget fra 1 til 2 og kontrollér, at den røde linje på stødstangen er positioneret efter navakslen. Er dette ikke tilfældet, skal du udføre indstillingerne igen.Sikre efter indstilling af skifteenheden IV indstil-lingsskruen med indstillingsmøtrikken (G). EINSTELLUNG Für Schalteinheit37 EINSTELLUNG Für Schalteinheit

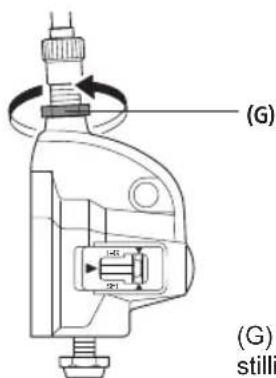

Nach Einstellung von Schalteinheit IV sichern Sie die Zugeinstellschraube mit der Zugeinstellmutter (G) . (G) Zugeinstellmutter Anzugsmoment: 1,5 - 2,5 N•m (A) (B) (B)(B) (C) (E) (F) (E) (D) SET SET (G) (G) Kabelind-stillingsmøtrikSpændemoment 1,5 - 2,5 Nm 43820_kinderfahrrad_148x210.indd 40 13.09.2019 10:00:1941 Cykel Betjeningsvejledning DK Sikkerhedstjekliste Sadel Drejesikker (5-8 Nm)* Markering for minimumsindstiksdybde overholdt Fødderne når jorden. Styr Minimumsindstiksdybde overholdt Gaffelskaft drejesikker (15 Nm)* Styr drejesikker let tilgængeligt, opret siddeposition Greb drejesikre Håndbremse Bremsehåndtag fast (2 Nm), let tilgængeligt Funktion fejlfri Bremsebelægninger rene, fedtfri, korrekt positioneret Fodbremse Funktion kontrolleret Kæde Kædespænding i orden (spillerum ca. 1,5 cm) Tilstrækkelig smøring Kædeskærm komplet Dæk Tilstrækkelig profil Tilstrækkeligt lufttryk (påkrævet lufttryk står på dækkene) Hjul Intakt Eger strammet ensartet Hjulmøtrikker godt spændt (VR 12 Nm, HR 10 Nm)* Pedaler Drejer let Sidder fast og uden for meget slør Ringeklokke Klart ringende, let tilgængelig Visuel kontrol Komponenter er uden defekter og alle monteringsdele, såsom skærme og bagagebærer, er tilstrækkeligt fastgjort. (*Skruespændemomenter i Nm) 43820_kinderfahrrad_148x210.indd 41 13.09.2019 10:00:19I Istruzioni per l’uso Istruzioni per l’uso

6. Vedligeholdelse og pleje

Hvis bremsehåndtaget kan trækkes mere end halvdelen af dets vandring ind imod styret, uden at bremsen virker, skal bremsen justeres. Bremsefladerne skal være rene og fedtfri og bremsebelægningerne skal stå parallelt over for hinanden. Nedslidte belægninger skal omgående udskif- tes! Sørg ved udskiftning for at bruge originale belægninger, eller at de i det mindste passer til fælgenes materiale (f.eks. er mærket med: „Alloy / Alu“ ved alu-fælge). Vær opmærksom på nedslidning af fælgene Kontrollér fælgenes tilstand regelmæssigt og vær særligt opmærksom på slidrillen. Henvend dig rettidigt (når man kun kan ane rillen) til dit cykelværksted. Fare for brud- og ulykker! Vær især opmærksom på, at styret og sadlen ikke kan drejes! Kontrollér kædespændingen og juster i givet fald ved at løsne baghjulet, justere kæden og spænde baghjulet fast igen). Vær opmærksom på det rigtige lufttryk (det korrekte lufttryk står på siden af dækkene). Beskadigede eller deformerede komponenter må ikke repareres, men skal udskiftes. Origi- nale reservedele er tilgængelig hos din PUKY-forhandler. Sliddele: dæk (inkl. slan- ger), fælge, bremsekabel, bremsebelægninger, kæde, tandhjul, greb. Alle vedligeholdelsesarbejder kræver faglig viden, hvorfor du bør inddrage din cykelfor- handler. Disse arbejder er ikke noget for børn, dog naturligvis lærelystne børneøjne. Renhed og korrosionsbeskyttelse Alle lak- og metaloverflader kan renses og be- skyttes med almindelige bilplejemidler. Brug kun miljøvenlige, og under ingen omstændig- heder aggressive rengøringsmidler. Smør eller rengør kæden regelmæssigt (kæde- og univer- sal olier). Fælgenes sider skal være fedtfri (bremseflader)! Cyklen skal beskyttes mod strøsalt og længere opbevaring i fugtige rum (f.eks. garage) skal undgås. Skulle du alligevel opbevare cyklen i fugtige omgivelser, skal du beskytte ulakerede metaldeles overflader (skruer, møtrikker etc.) med en egnet overfladebehandling (f.eks. sprøjtevoks). Nav og kuglelejers indstilling og smøring bør fra tid til anden kontrolleres af en fagmand. Cyklen skal beskyttes mod strøsalt og længere opbevaring i fugtige rum (f.eks. garage) skal undgås. Brug ikke højtryks- / damprenser) til rengøring af cyklen.

7. Materialefejlgaranti

Der gælder det lovpligtige ansvar for mangler. Skader, som opstår på grund af forkert brug, vold, utilstrækkelig vedligeholdelse eller nor- malt slid, er ikke omfattet af ansvaret for mang- ler. Vi ønsker dig altid god tur! 43820_kinderfahrrad_148x210.indd 42 13.09.2019 10:00:19I Istruzioni per l’uso
