Produkttype	Mobil monoblok klimaanlæg
Mærke	Tomado
Model	TMA1201W
Mål (H x B x D)	715 x 440 x 335 mm
Nettovægt	30,0 kg
Strømforsyning	220-240 V ~ 50 Hz
Optagen effekt	1.346 W
Kølekapacitet	12.000 Btu/h (3,4 kW)
Energiklasse	EER 2,6 (klasse A+ ifølge gammel klassifikation)
Kølemiddel	R290 (propan), 226 g, GWP = 3
Termostatindstilling	16 °C til 31 °C
Blæserhastigheder	3 hastigheder (lav, mellem, høj)
Maks. luftstrøm	380 m³/h
Maks. affugtning	1,2 L/h
Maks. støjniveau	65 dB(A)
Anbefalet areal	Op til 105 m³ (rum på mindst 15 m² til R290)
Funktioner	Køling, affugtning, kun ventilation
Timer	Ja, 0-24 t (forsinket start og automatisk stop)
Fjernbetjening	Ja, med AAA-batterier (medfølger)
Drejelige hjul	Ja
Luftfilter	Vaskbart, ugentlig rengøring anbefales
Kondensafløb	Manuel eller kontinuerlig (via slange 1/2 tomme)
Maks. længde på luftudstødningsslange	150 cm (for optimal brug, hold < 1 m)
Beskyttelsesklasse	IP20
Garanti	24 måneder

Ofte stillede spørgsmål - TMA1201W Tomado

Hvordan installerer jeg luftudstødningsslangen?

Fastgør den runde tilslutningsdel på bagsiden af klimaanlægget ved at skrue den med uret. Skru derefter den fleksible udstødningsslange på tilslutningsdelen. Lad den anden ende af slangen hænge udenfor gennem et vindue eller en åbning. Brug det medfølgende tætningssæt for at forhindre varm luftlækage. Sørg for, at slangen hverken er bøjet eller klemt for at sikre god luftgennemstrømning.

Hvordan rengør jeg luftfilteret?

Sluk for apparatet og tag stikket ud. Tag luftfilteret ud på forsiden (se manualen). Støvsug filteret for at fjerne støv. Hvis filteret er meget snavset, vask det i lunkent vand (max. 40 °C) med et mildt rengøringsmiddel, skyl det og lad det tørre helt i friluft, før det sættes på plads igen. Udsæt det ikke for sollys eller varmekilder.

Hvad gør jeg, hvis vandbeholderen er fuld (Full-indikator lyser)?

Full-indikatoren angiver, at kondensvandbeholderen er fuld og skal tømmes. For manuel tømning skal du placere en bakke under den nederste afløbsåbning (bagpå), fjerne proppen og lade vandet løbe ud. Skru proppen på igen efter tømning. I affugtningstilstand kan du tilslutte en haveslange (12,7 mm) til kontinuerlig afløb.

Hvorfor køler apparatet ikke nok?

Kontroller først, at alle døre og vinduer er lukkede. Sørg for, at luftudstødningsslangen er korrekt installeret og ikke blokeret. Rengør luftfilteret, hvis det er beskidt. Fjern varmekilder (direkte sollys, elektriske apparater) fra apparatet. Indstil temperaturen til en lavere værdi (16-31 °C). Hvis problemet fortsætter, se manualen for fejlkoder.

Hvad betyder fejlkoderne E0, E1, E2, E3, E4?

Fejlkoderne vises på kontrolpanelet: E0: defekt rumtemperaturføler (apparatet kan stadig fungere). E1: defekt kondensatorføler (kontakt kundeservice). E2: vandbeholder fuld (tøm beholderen). E3: defekt fordampningsføler (kontakt kundeservice). E4: vandbeholder fuld (tøm beholderen).

Kan jeg bruge en forlængerledning?

Nej, tilslut aldrig apparatet med en forlængerledning. Brug direkte en stikkontakt med jordforbindelse (220-240 V / 50 Hz). Hvis ingen stikkontakt er tilgængelig, skal du få en kvalificeret elektriker til at installere en.

Hvordan bruger jeg fjernbetjeningen?

Indsæt de to medfølgende AAA 1,5 V-batterier med korrekt polaritet (+/-). Peg fjernbetjeningen mod apparatets sensor (maks. 8 m uden forhindringer). Brug knapperne POWER, MODE, TEMP +/-, SPEED og TIMER som på kontrolpanelet. Fjern batterierne, hvis apparatet ikke bruges i længere tid (f.eks. om vinteren).

Er det normalt, at klimaanlægget larmer?

Let støj kan komme fra cirkulation af kølemiddel (gas) – det er normalt. Sørg for, at apparatet står på en plan og stabil overflade for at undgå vibrationer. Det maksimale støjniveau er 65 dB(A).

Hvordan tømmer jeg kondensvand kontinuerligt i affugtningstilstand?

Sluk for apparatet og tag stikket ud. Fjern skruproppen fra bagudløbet (lidt vand kan løbe ud, hav en bakke klar). Skru en haveslange (diameter 12,7 mm / 1/2 tomme) på åbningen. Placer den anden ende af slangen i et afløb eller en spand, der står lavere end apparatet. Tilslut igen og tænd apparatet i affugtningstilstand.

Hvad er sikkerhedsforanstaltningerne med kølemidlet R290 (propan)?

R290 er en brændbar gas. Apparatet skal installeres i et rum på mindst 15 m² med god ventilation. Undlad at punktere kølekredsløbet, og brug ikke antændelseskilder (flamme, elektrisk varme) i nærheden. Reparationer skal udføres af en certificeret fagmand. Brug ikke ikke-anbefalede rengøringsmidler til afrimning.

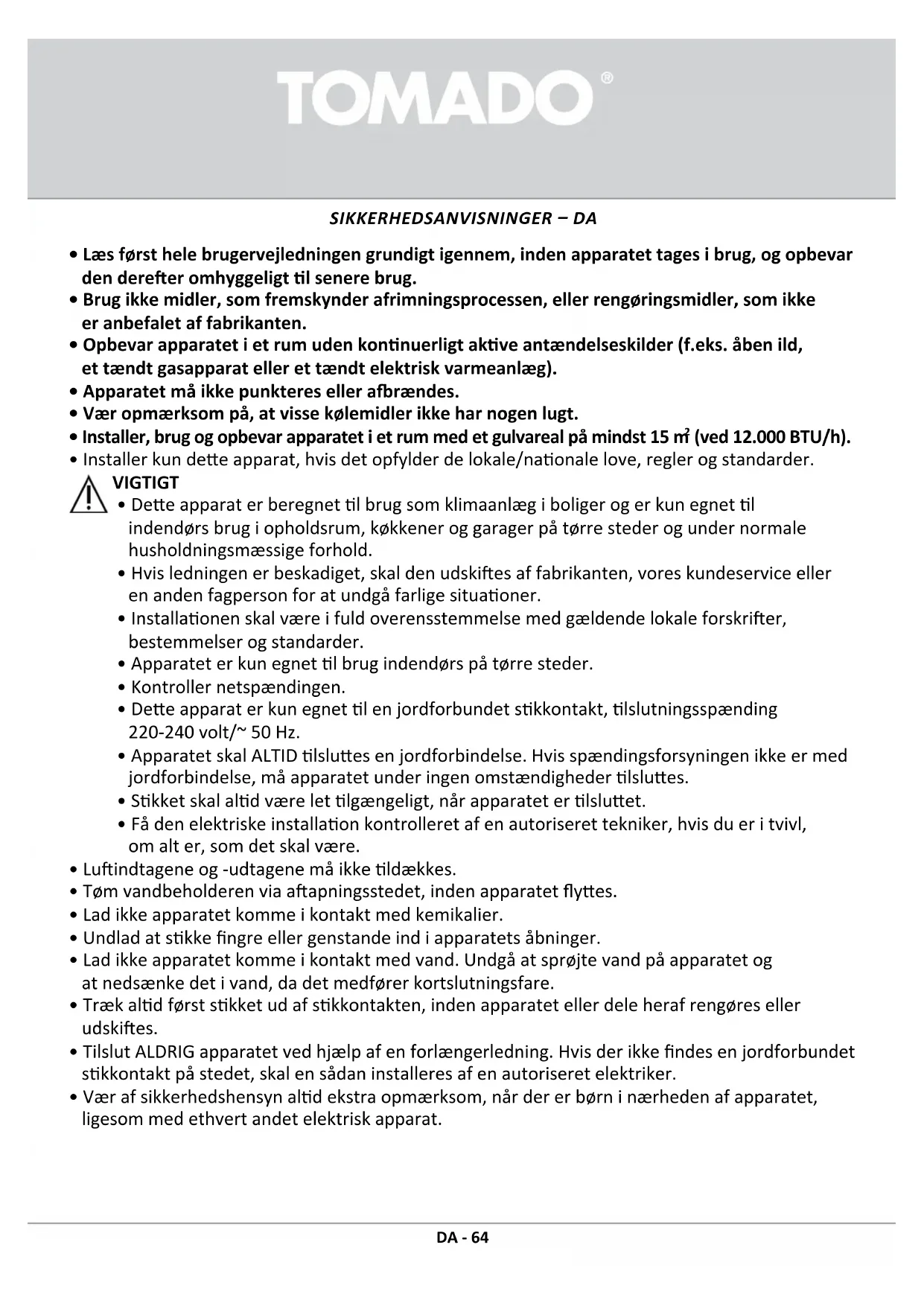

BRUGSANVISNING TMA1201W Tomado

• Læsøyst—hele brugervejledningen grundigt igennem,inden apparatet tages i brug, og opbevar den derefter omhyggeligt til senere brug.
• Brug/DD: midler, som fremskynder afrimningsprocessen, aller rengøringsmidler, som/DD er anbefalet af fabrikanten.
• Opbevar apparatet i et rum.uden kontinuerligt aktive antændelseskilder (f.eks. aben ild, et tændt gasapparat eller et tændt elektrisk varmeanlæg).
• Apparatet违法犯罪
• Apparatuses, especially the use of a computer, are prohibited.
• Vær opmærksom på, at visse kølemidler ikke har nogen lugt.
• Installer, brug og opbevar apparatet i et rum med et gulvareal på mindst 15 m² (ved 12.000 BTU/h).
• Installer kun dette apparat, hvis det opfylder de lokale/nationale love, regler og standarder.

VIGTIGT Dette

• Dette apparat er beregnet til brug som klimaanlæg i boliger og er kun egnet til indendørs brug i opholdsrum, køkkener og garager på tørre steder og under normale husholdningsmæssige forhold.
• Hvis ledningen er beskadiget, skal den udskiftes af fabrikanten, vores kundeservice ellen,anden fagperson for at undgå farlige situationer.
• Installationen skal vare i fuld overensstemmelse med gaelende lokale forskritter, bestemmelser og standarder.
• Apparatet er kun egnet til brug indendors på tørre steder.
• Kontroller netspændingen.
• Dette apparat er kun egnet til en jord forbundet stikkontakt, til Slutningsspænding 220-240 volt/\~ 50 Hz.
• Apparatet skal ALTID tilsluttes en jord forbindelse. Hvis spændingsforsyningen ikke er med jord forbindelse, på apparatet under ingen omstændigheder tilsluttes.
• Stikket skal altid vare let tilgengeligt, när apparatet er tilsluttet.

• Få den elektriske installation kontrolleret af en autoriseret tekniker, hvis du er i tvivl, om alt er, som det skal være.

• Luftindtagene og -udtagene må seks tildækkes.

• Tøm vandbeholderen via aftapningsstedet, inden apparatet flyttes.
• Lad ikke apparatetkommenikontaktmedkemikalier.
• Undlad at stikke fingre aller genstande ind i apparatets abninger.
• LadCREASE apparatet komme i kontakt med vand. Undgå at sprjte vand på apparatet og at nedsaenke det i vand, da det medfører kortslutningsfare.
• Træk altid først stikket ud af stikkontakten, inden apparatet eller dele heraf rengøres uller udskiftes.
• Tilslut ALDRIG apparatet ved hjælp af en forlængerledning. Hvis der/DDke findes en jord forbundet stikkontakt på stedet, skal en sādan installereres af en autoriseret elektriker.
• Vær af sikkerhedshensyn altid ekstra opmærksom,ningar der er børn i nærheden af apparatet, ligesom med ethvert andet elektrisk apparat.

TOMADO®

• Brug/DD: hvis stikket, ledningen er apparatet er beskadiget, eller hvis apparatet +/-kke længere fungerer korrekt, er væltet erper på anden mæde er blevet beskadiget. Kontakt i sa fald forhandleren erper vores kundeservice. Udskift under ingen omstændigheder stikket erper ledningen selv.
• Tag altid stikket ud af stikkontakten,ningar apparatet ikke er i brug.
• En beskadiget elektrisk ledning på kun udskiftes af leverandøren aller af en autoriseret person/ et autoriseret serviceværksted.
• Opbevar apparatet utilgengeligt for børn. Børn er/DD bevidste om de farer, der kan opsta ved handteringen af elektriske apparater. Lad derfor aldrig børn bruge elektriske apparater Eden opsyn. Sorg for, at børn under 8 ar/DD kon komme i nærheden af apparatet og ledningen.
• Apparatet kan bruges af børn fra 8år og opfter somt af personer med nedsatte fysiske, sensoriske eller mentale færdigheder eller manglende erfaring og viden, hvis de er under opsyn og er blevet instrueret i sikker brug af apparatet og forstår de dermed forbundne farer. Børnmökke lege med apparatet. Apparatetmökke rengøres aller vedligeholds af børn, medmindre det sker under opsyn.

BEMAERK! Rummet

• Rummet, hvor apparatet bruges, ma ikke lukkes, SSE det er helt lufttæt, da det skaber undertryk i rummet. Negativt tryk (= undertryk) kan påvirke Funktionsdygtigheden af vandvarmere, emhætter, ovne og lign.
• Manglende overholdelse af anvisningerne kan medføre, at garantien på apparatet bortfalder.

• Vær altid to personer til at lofte apparatet.

• Sørg altid for, at apparatet star pa et fast, plant underlag.

• Efterlad ikke apparatet.uden opsyn, narr det er taendt.
• Hvis apparatet skal flyttes, skal det først sikres, at det er slukket. Flyt apparatet med begge hænder.
• Brug aldrig apparatet med reservedele, der/DD er anbefalet ell leveret af fabrikanten.
• Tag/DD stikket ud af stikkontakten ved at trække i ledningen eller apparatet. Rør aldrig ved apparatet med våde eller fugtige hænder.
• Hvis apparatet ikke fungerer,ningar der er tændt for det, kan det skyldes, at sikringen er spreunget, eller at fejlstrømsafbryderen i elskabet er slæt fra. Gruppen kan[vare overbelastet,ller der kan have vær et en fejlstrøm.
• Forsøg aldrig selv at reparere apparatet i tilfælde af en fejl. Hvis apparatets sikring er gaet, kan det tyde på en fejl, der ikke kan afhjælpes ved fjernelse eller udskiftning af sikringen. Der på kun bruges originale reservedele.
• Apparatets printplade (PCB) er forsynet med en overspændingsbeskyttelse. Beskyttelsens Specificationer er angivet på printpladen, f.eks. T 2 A aller derover/250 V osv.
• Nedsænk aldrig apparatet, ledningen eller stikket i vand eller,anden væske.
• Apparatet er kun beregnet til husholdningsbrug. Hvis apparatet ikke bruges after hensigten, kan der ikke gøres krav på skadeserstatning ved eventuelle fejl, og garantien bortfalder.

ADVARSEL

Specifikke oplysninger om apparater med R290-kølegas:

• Laes alle advarsler njeigennem.
• Til afrimning og rengøring af apparatet mA kun bruges udstyr, som er anbefalet af fabrikanten.
• Placer apparatet i et rum.uden kontinuerligt aktive antændelseskilder (f.eks. aben ild ell er et taendt elektrisk apparat eller gasapparat).
• Apparatet må ikke punkteres eller afbrændes.
• Installer, brug og opbevar apparatet i et rum med et gulvareal pa mindst 15 m².
• Dette apparat indeholder 226 gram R290-kølegas (se typeskiltet på apparatets bagside).
• R290 er en kølegas, som er i overensstemmelse med de europæiske miljødirektiver. Ingen dele af kølekredsløbet må punkteres.
• Hvis apparatet installereres, betjenes eller opbevares i et rum uten ventilation, skal rummet vare indrettet således, at der ikke kan ophobe sig kølemiddel i tilfælde af en utæthed.

Det kan medføre brand- eller eksplosionsfare, hvis kølemidlet antændes af et elektrisk varmeanlæg, et komfur erler en,anden antendelseskilde.

Opbevar apparatet pa en made, sa mekaniske fejl undgjas.
- Personer, som betjener erler arbejder på kølekredsløbet, skal vare i besiddelse af det fornødne certifikat fra en relevant organisation, SSE de er autoriserede til at handtere kølemidler på en sikker måde i overensstemmelse med de gældende specifikationer i branchen.
- Reparationer må kun udføres i henhold til fabrikantens anbefalinger. Vedligeholdelse og reparationer, som kræver assistance fra andet uddannet personale, skal udføres under opsyn af en person, der har forstand på handtering af brændbare kølemidler.

	ADVARSEL Dette symbol angiver, at apparatet indeholder et brændbart kølemiddel. Hvis kølemidlet siver ud og udsættes for en ekstern antændelseskilde, opstår der brandfare.
	BEMÆRK Dette symbol angiver, at brugervejledningen skal læses nøje.
	BEMÆRK Dette symbol angiver, at vedligeholdelsespersonalet skal følgce installationsvejledningen ved händtering af apparatet.
i	BEMÆRK Dette symbol angiver, at der er oplyninger til rådighed, f.eks. brugervejledningen eller installationsvejledningen.

TOMADO®

KOLEMIDDEL

(CE) N 842/2006: Dette klimaanlag indeholder kølemidlet R290.

Mængden af kølemiddel erindre end 1 kg, og kølemidlet befinder sig i et lukket kølekredsløb. Kølemidlet har intet ozonlagsnedbrydende potentiale. Det er imidertid en drivhusgas i henhold til Kyoto-protokollen og kan säledes bidrage til den globale opvarmning, hvis det slipper ud i atmøsfaeren. Apparatet mA kun fyldes og tømmes af en uddannet tekniker, der har det fornødne kølemiddelcertifikat. Ved korrekt brug og et intakt kølemiddelkredsløb er det ikke nødvendigt at fylde ekstra kølemiddel på klimaanlægget. GWP: R290: 3.

PRODUKTBESKRIVELSE

front bagside

1. Front
2. Luftudtag

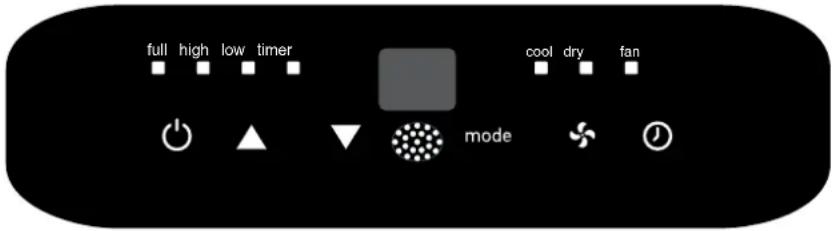

3. Betjeningspanel
   4.Hjul
4. Handtag
5. Luftindtag
6. Skruelag til udtomning af vand
7. Luftudtag
8. Ledning
9. Udgang til kondensvand
10. LuftIndtag

12

12.1 Tend/sluk [POWER]
12.2 Timer [TIMER]
12.3 Funktionsvelger [MODE]
12.4 Temperaturned [TEMP -]
12.5 Temperatur op [TEMP +]
12.6 Hastighed [SPEED]

1. Adapter
2. Adapter
3. Udblaesningsslangteil luft
4. Velcroband
5. Fleksibelt vinduesgennemf.orgingsaaet

TOMADO

FOR IBRUGTAGNING

Inden apparatet tages i brug forste gang: Pak forsigtigt klimaanlagget og alt tilbehor ud, og fjern al emballage og eventuelle reklamemaerkater.

Hold emballagen (plastposer og pap) eden for børns rækkevidde.

Kontroller after udpakningen omhyggellgt apparatet for udvendige skader, der matte vare opstaget under transporten.

Placer apparatet pa et fast, plant underlag, og sorg for, at der er tilstrakkeligt med plads til ventilation omkring det. Kontroller, at alt det anferte tilbehcr er inkluderet.

Rengor klimaanlaegget med en let fugtig klud.

Kontroller ffolgende, for apparatet tilstutes:

• At tilstlntingsspændingen stemmer overens med angivelsen pa typeskiltet
• At stikkontakten og spaendingsforsyningen er egnede til apparatet
• At stikket på ledningen passer i stikkontakten
• At apparatet star pa en stabil, plan flade.

et mobilt klaanlag skal opstiles pa en plan flade pa et sted, hvor der er tilstraekeligt med plads omkring det. Der ma ikke blokeres for luftudgangen, og der kal sikres mindst 30 cm frirum omkring klaanlaegget.

Placer apparatet i naerheden af et vinue erer en abning, hvorden varme luft kan udledes til det fri via udblaesningslangen.
1. Traek forsigtig udblaesningsslangen ud I den ønskede laengde.
2. Skru den runde adapter [14] pa udblænsingsslangens ene ende [15].
3. Skru den runde adapter [13] pa udblaesningsslangens,anden ende.
4. Monter adaptereren [14] pa luftudgangen pa klimaanlaggets bagside ved at dreje den med uret, til den sidder fast.
5. FDR den anden ende af udblaesningsslangen ud til det fri. Srg for, at der er fri passage gennem slangen. Vinduet ell dren skal vare lukket mest muligt. Benyt eventuelt vinduesgennemf-ringssaettet.

NOTE: For at sikre, at klimaanlagget fungener optimal, skal udblaesningssslangens langde og antallet af bojninger begraenses mest muligt. Den medflegende flexslange har en maksimal lnge pa ca. 150 cm og passer til klimaaneggets kapacitet. Hvis der bruges anre slanger erler forlaengerstykker, kan det medfere driftsfj i apparatet. Luft den skal kurne strmme uihndret; ellars ndet forragsore opredhning af aparatet et aannelse af kondensvand udblaesningssslangen. Derfor skal det sikres, at der icke er knak er skarpe bojninger pua dlaesningssslangen. For at sikre et optimal resultat skal udblaesningssslangen vare korteere 1 meter, nar klimaanagget er i brug.

TOMADO

MONTERING AF VINDUESGENNEMFØRINGSSAET

Det fleksible vinduesgenennmefingssaet passer til mange vinduer, feks. dreje-kip-vinduer og ind- og udadgaende vinduer. Sættet sikrer, at udblaesningslangen kan fores ud til det fri, uden at den varme luft strømmer tilbage igen, og uden at du generes af insekter i boligen.

Til udadgaende vinduer anbefales det at kaebe alle fire sider (a+b+c+d) fast omkring vinduet, og til indadgaende vinduer kun tre sider (a+b+c).
Klaeb det medfogende velcroband fast pa vinduesrammen og vinduet i henhold til den af nedenstaende tegninger, som passer bedst pa din situation.
- Fastgør herefter dugen på velcrobändet, som du har klæbet fast i abningen.

1. Klaeb det medfolgende velcroband fast pa vinduesrammen.
2. Klaeb herefter velcroband fast pa vinduet.
3. Skae overflodigt velcrobandort.
4. Sorg for, at velcrobandet overlapper tilstrakkeligt i hjørnerne, sa der opnås en god taetning.
5. Fastgårdugen pa velcrobandet, som er klæbet fast pa vinduesrammen og vinduet.
6. Sorg for, at dugen klaebes ordentigt fast pa velcrobandet i begge sider.
7. Abn lynlAsen.
8. Stik udblænsingsslangen Igennem abningen, og lyn dugen taet til omkring slangen.

BETJENING AF KLIMAANLEGGGET

Ud over kplefunktionen har klimaanlagget yderligere to functiorer: luftcirkulation og affugnting af luften. Klimaanagget kan betjenes via betjeningspanelet pa apparatuset og ved hjelp for den medfolgende fjernbetjening.

Vaelg et sted, hvorder er en stikkontakt i aerheden.
- Installer udblaesningsslangen i henhold til tegningerne, og sorg for, at vinduet er lukket mest muligt.
- Sæt stikket i en jordforbundet stikkontakt.
- Taend for klimaanlagget ved at trykke pa tend/sluk-kappen (
Klimaanlagggets temperaturomrade er 16-31
- Kontroller, at udblaesningssslangen er monteret korrekt.
- Brug/DD stikkontakten til andre apparater.

KOLING

Tryk pä Funktionskappen [mode], indtil indicatorlampen for køling [cool] lyser i displayet.
Tryk pa knapperne [temp +/▲ og temp -/▼] for at indstille den ønskede rumtemperatur (mellem 16°C og 31°C).
Tryk pa knappen [speed/ pä fjernbetjeningen for at indstille ventilatorhastigheden.

AFFUGTNING

Tryk pa funktionsnappen [mode], indtil indicatorlampen for affugnting [dry] lyser i displayet.
- Klimaanlagget indstiller automatisk temperaturen pa den aktuelle rumtemperatur minus 2^ .
- Ventilatoren starter automatisk pa' lav hastighed [low]. Det kan ikkeændres.

När dess funktion benyttes, skal der tilsluttes en haveslange aller lignende (medfolger icke) til udtomning af kondensvand.

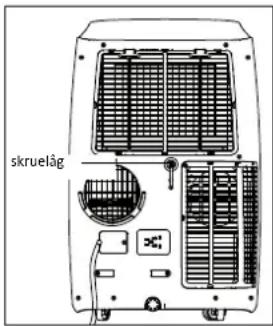

Fjern skruelaget pa apparatets bagside.
- Monter enden af en haveslange eller lignende udlobsslange pa udgangen, og placer den,anden ende af slangen i en opsamlingsbeholder, f.eks. en spand, som er placeret lavere end udgangen pa apparatuset, sakondensvandet kan lobe ud.

Bemark:

Hvis skruelaget fjernes, mens apparatet benyttes med kolefunktion, kan der Iobe kondensvand ud ad udgangen. Hold en drypakke under udgangen, nár skruelaget tages af, sá kondensvandet opsamles.
- Det skal sikres, at udlobsslangen til kondensvand fores nedad og ici haenger hjere end apparatets udgang.
Nar denne Funktion benytes, er det ilke nodvendigt at tilstute udblaesningslangen.
När kolefunktionen benyttes, anbefales det, at der likke udtommes kondensvand kontinuereglt, men at skruelaget i stedet monteres igen. Det sikrer, at apparatet fungerer optimalt.

LUFTCIRKULATION

Nar denne Funktion benyttes, er det icke nodvendigt at tilslutte udblssningssslangen.
Tryk pa functionsknappen [mode], Indtil Indikatorlampen for luftcirculation [fan] lyser i displayet.
Tryk pknappen [speed/ 一 ] pa fjernbetjeningen for at indstille ventilatorhastigheden - lav [low] ellher hoj [high].

INDSTILLING AF TIMER

Timerfuktionen kan benytes, hvis du onsker, at kimaanlagget skal tende automatisk (udskut start) ell slukke automatisk (autosluk) pa et bestemt tidspunkt.

Udskudt start

Tryk pa timerknappen [timer/ ①], mens klimaanlagget er sukket, og vaelg det tidspunkt, hvor klimaanlagget skal taende,
ved hjaelp af knapperne [temp +/▲ og temp -/▼]. Den udskudte start kan indstilles til mellem 0 og 24 timer.
- Bekraeft antallet at timer ved at trykke pa timertasten [timer/ ①] igen.
Det indstillede antal timer vises i displayet.
- Nár det indstillede antal timer er gáet, taender klimaanlagget automatisk.

Autosluk

Tryk pa timertasten [timer/ ① ], mens klimaanlagget er taendt, og vaelg det tidspunkt, hvor klimaanlagget kal taende, ved hjelp af knapperne for temperatur og tid [temp +/▲ og temp -▼]. Autoslukfktionen kan indstilles til mellem 0 og 24 timer.
- Bekraeft antallet at timer ved at trykke på timertasten [timer/ ①] igen.
- Det indstillede antal timer vises i displayet.
Nar det indstillede antal timer er garet, slukker klimaanlag automatisk.

FJERNBETJENINGEN

Peg med fernbetjeningen hen mod apparatets sensor Fjernbetjeningens rkekveidde er ca. 8 meter (uden forhndringer mellem apparatet og fernbetjeningen). Anbring de to medfolgende 1,5-volts-AAA-batteri i fernbetjeningen. Vær opmaerkoms pa symbolerne for plus- og minuspeler indvendigt i fernbetjeningen.

Note:

Hvis fjernbetjingen skal udskiftes ellk ie lengere bruges, skal batterierne tages ud og bortskaffes h enhold til de lokale gaelndende regler da de er miljoskaldelige.
- Kombiner违法犯罪.
- Batterier kan eksplodere erer Iekke, hvis de eksponeres for aben ld. Aflver batterierne pa en genbrugsstation erer et godkendt Indsamlingssted.
- Tag batterierne ud af fjernbetjeningen, hvis apparatet ilke skal bruges i lengere tid (vinteroplagring), og opbevar dem pa et kigt og trt sted.

UDTOMNING AF KONDENSVAND

När klimaanlagget itke skal bruges i lengere tid, skal gummiproppen fjerns fra udgangen pa apparatets underside, og en lav bakke skal placeres under udgangen. Alt vand Iber ud af beholderen.

Vandbeholderen er udstyret med en alarmsensor. Nar vandet naret bestem nivea I vandbeholderen, lyser indikatorlampen for fuld beholder [full].

Skulle vandpumpen vaere defekt, kan vendet med fordel tommes ud, da vandpumpen saledes icke bliver brugt. Klimaanlagget kan saledes fortsat fungere.

Hvis vandpumpen er defekt, kan vandbeholderen ogsa tomes i den mellelmigende periode. Hold oje med, om indikatorlampen for fuld vandbeholer [full] begynder at lyse.

Nár indikatorlampen [full] lyser, tilsluttes en udlobslange pa samme mäde, og alt vendet lober ud af beholderen. Pá denen mäde kan klimaanlagget fortsat fungere.

Manuel udtmning -ved brug af apparatet I et rum med hj luftfugtighed.

1. Tag stikket ud af stikkontakten.
2. Placer en lav bakke under den nederste udgang til kondensvand (se tegning 1, 2 og 3).
3. Fjern daekproppen.
4. Vandet Iober ud ad udgangen og ned i bakken.
5. Saet daekproppen iigen, nard der ikke Iober mere vand ud.
6. Taend for apparatet igen.

Kontuierlig udtomming-anbefales ved brug af affugtningsfunktionen.

1. Tag stikket ud af stikkontakten.
2. Fjern daekproppen. Hold en drypbakke under udgangen, nar daekproppen fjernes, sa det kondensvand, der matte komme ud ad udgangen, opsamles.
3. Tilslut udlobslangen (1/2" aller 12,7 mm).
4. Vandet udtommes nu kontinuerverligt via udlobsslangen.
5. Taend for apparatet igen.

RENGØRING OG VEDLIGEHOLDELS

Inden apparatet rengores: Sluk for apparatet pa tend/sluk-knappen, vent et par minutter, og tag stikket ud af stikkontakten.

Rengoring af ydersiden

Rengor apparatusets yderslide med en fugtg klud, og tør after med en tør klud.

Om ndvendigt kan ydersiden rengores med et mildt opvaskemiddel.
Vask aldrig apparatet med vand, da det kan vaere farligt.
- Brug ici rensebenzin, sprit aller lignende oplosningsmidler til rengoring af apparatet.
Spray aldrig med insetktspray ellr lignende midler.
- Brug ikke aggresive rengøringsmidler eller skuremidler til rengøring af apparatet.
Nedsaenk aldrig apparatet, ledningen ell er stikket i vand ell anden vaeske.

Rensning af luftfilteret

For at sikre, at apparatet fungerer optimal, anbefales det at rense luftfilteret en gang om ugen, da det kan blive tilstoppet af stov og snavs. Fjern luftfilteret som vist pa tegninger.

Rens luftfilteret for stov med en stovsuger.

Hvis luftfilteret er meget snavset, kan det renses i lunkent vand.

• Læg filteret lunkent vand (maks. 40^ ) tilset et mildt rengörnlingsmiddel. Skyl filteret igennem et par gange, og lad det luftørre. Læg det ikke til torre i solen eller på radiatoren.
• Sæt filteret på plads i apparatet. Kontroller, at det er helt tørt, inden apparatet tages i brug.

Rengoring af luftindtagene

For at sikre, at apparatet fungerer optimalt, kan luftindtagene rengore med en stovsuger pasat et mundstykke med blode borster.

Start og slut pa sæsonen

Nar sasonen starter, skal det kontroleres, at ledningen og stikket er fri for skader. Opstil apparatet i henhold til installationsanvisningerne.

Nar sonesen er slut, skal det sikres, at der ilke er kondensvand I apparatet. Tm vandet ud I henhold til afnittet UDTOMNING AF KONDENSVAND, og sorg for, at luftfilterer er rent, for apparatuset saettes vaek.

FEJLFINDING

Kontroller f#rst nedenstaende fejlfindingstabel, inden klimaanlagget sendes til reparation.

Problem Mulig örsag Løsning
Apparatet tænder ikke,ær der trykkeps på tænd/sluk-knappen.	Indikatorlampen for vandbeholderen blinker, og vandbeholderen er fuld.	Tøm vandbeholderen.
	Rumtemperaturer lavere end den indstillede temperatur. Indstil	temperatureen iven.
Apparatet køler ikke tilstrækkeligt.	Der stär en ør og/eller et vindue abent. Sørg for, at alle øre og vienduer er luktede.
	Der er aktive varmekilder i rummet. Fjern varmekilderne, eller sluk for dem, hvis det er muligt.
	Den indstillede temperatur er sat for højt. Indstil temperaturen iven.
	Der er blokeret for luftindtaget. Rens luftindtagsristen.
Apparatet larmer.	Overfladen, som apparatet stär på, er ikke tilstrækkeligt vendret eller plan.	Placer apparatet på en plan og om muligt helt vandret flade.
	Lyden stammer fra kølevæske, der løber indvendigt i klimaanlægget.	Det er normalt.
Fejllkode E0 Rumtemperatursensoren er defekt. Få	udskiftet sensoren (apparatet kan øså fungere, eden at sensoren udskiftes).
Fejllkode E1 Kondensatorsensoren er defekt. Kontakt Tomados kundeservice.
Fejllkode E2 Vandbeholderen er fuld. Tøm vandbeholderen.
Fejllkode E3 Fordampersensoren er defekt. Kontakt Tomados kundeservice.
Fejllkode E4 Vandbeholderen er fuld. Tøm vandbeholderen.

TEKNISKE SPECIFICATIONER

Typenummer

Spending

Tilslutningsvanderi

Kolekapacitet*

EE-klasse*

EER*

Effektoptag kW

Effektoptag pə standby W

Nom. strømforbrug A

Luftcirkulation maks. ^3 /

Affugnting maks. **1/h

Egnet til m

Koleminder/GWP-type/g

Termostatomrade

Ventilatorhastigheder

Maks.stojniveaudB(A)

Dimensioner (hxbxd)

Nettovægt

Beskyttelsesklasse

Fjernbetjening

TMA1201W

220-240 volt 50Hz

1346 watt

12.000 BTU/h (3,4 kW)

2,6

1,3

0,5

5,9

380

1,2

105

R-290/3/226 g

16-31

。

65 dB(A)

715× 440× 335mm

30,0 kg

IP20

Ja

BORTSKAFFALSE

Dette symbol betyder, at Produktet 参数 bortskaffes sammen med alminderigt husholdningsaftfd (2012/19/EU). Følg de geldende nationale regler for sorting og indaslamng af elektrisk og elektronik ustdyr. Nár du bortskafker Produktet korrekt, er du med til at mindske belastningen af miljøet og folksundheden. Produktets emballage er 100% genanvendelig. Sør for, at emballagen affaldssorteres.

ZALECENIA BEZPIECZENSTWA - PL

Pä dette produit gives 24 maneders garanti. Garantien dækker, sāfremt produit anvendes i overensstammelse med brugervjledningen og det tilsigte formål. Der skal ligeledes forevises originalkvittering, som skal Indeholde købsdato, forhandlerens navn og produits varemummer. Garantibetingelserne kan læses i deres fulde laengde pa vores hjemmeside: www.tomado. com/support.

ZAMAWIANIE AKCESORIÖW

PL
