BRUGSANVISNING IB 108 L2P Kärcher

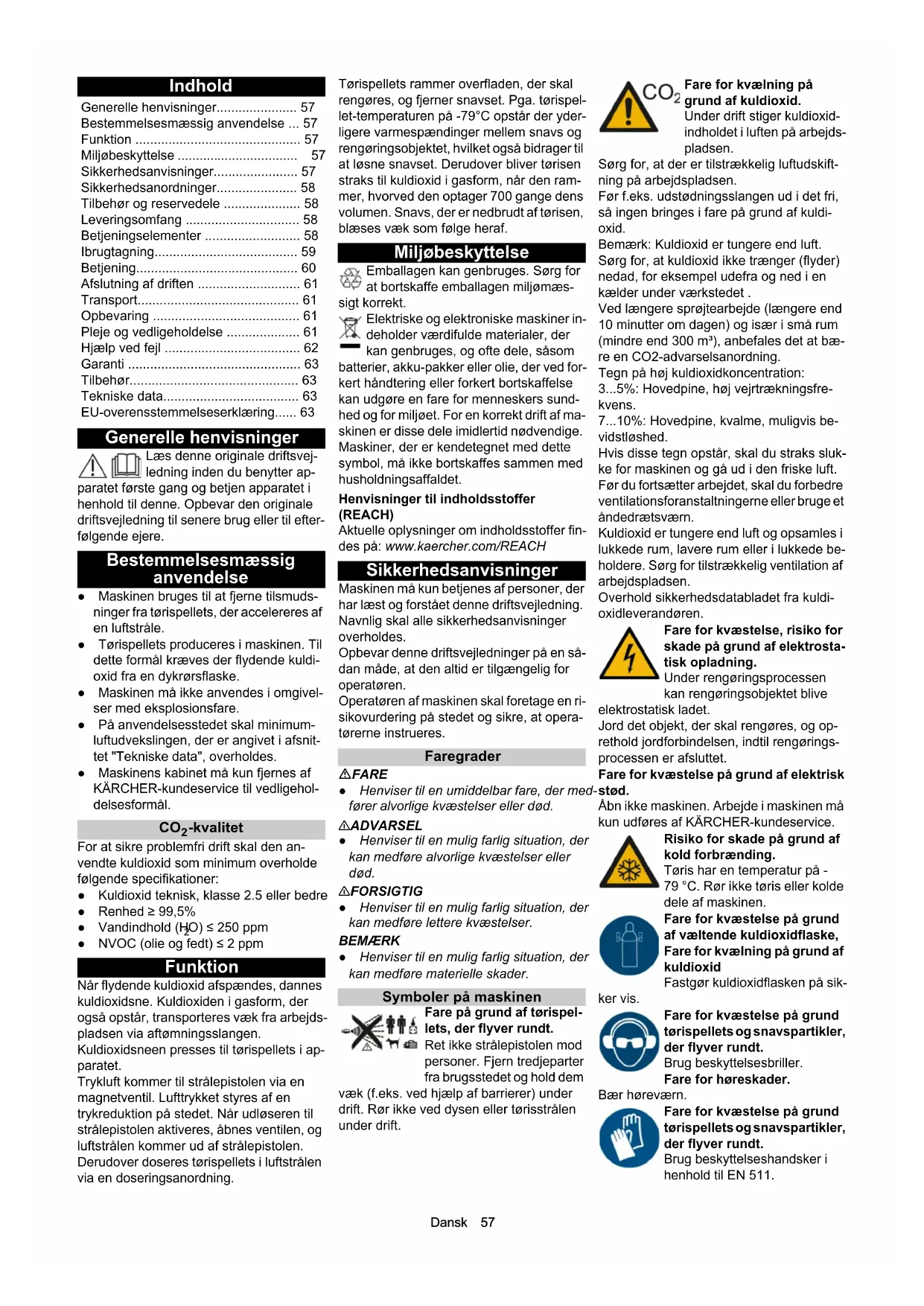

m/s2 0,08 Nível acústico dB(A) 95 Nível de potência sonora LWA + Insegurança KWA dB(A) 115Dansk 57 Indhold Generelle henvisninger Læs denne originale driftsvej- ledning inden du benytter ap- paratet første gang og betjen apparatet i henhold til denne. Opbevar den originale driftsvejledning til senere brug eller til efter- følgende ejere. Bestemmelsesmæssig anvendelse ● Maskinen bruges til at fjerne tilsmuds- ninger fra tørispellets, der accelereres af en luftstråle. ● Tørispellets produceres i maskinen. Til dette formål kræves der flydende kuldi- oxid fra en dykrørsflaske. ● Maskinen må ikke anvendes i omgivel- ser med eksplosionsfare. ● På anvendelsesstedet skal minimum- luftudvekslingen, der er angivet i afsnit- tet "Tekniske data", overholdes. ● Maskinens kabinet må kun fjernes af KÄRCHER-kundeservice til vedligehol- delsesformål.

• O) ≤ 250 ppm ● NVOC (olie og fedt) ≤ 2 ppm Funktion Når flydende kuldioxid afspændes, dannes kuldioxidsne. Kuldioxiden i gasform, der også opstår, transporteres væk fra arbejds- pladsen via aftømningsslangen. Kuldioxidsneen presses til tørispellets i ap- paratet. Trykluft kommer til strålepistolen via en magnetventil. Lufttrykket styres af en trykreduktion på stedet. Når udløseren til strålepistolen aktiveres, åbnes ventilen, og luftstrålen kommer ud af strålepistolen. Derudover doseres tørispellets i luftstrålen via en doseringsanordning. Tørispellets rammer overfladen, der skal rengøres, og fjerner snavset. Pga. tørispel- let-temperaturen på -79°C opstår der yder- ligere varmespændinger mellem snavs og rengøringsobjektet, hvilket også bidrager til at løsne snavset. Derudover bliver tørisen straks til kuldioxid i gasform, når den ram- mer, hvorved den optager 700 gange dens volumen. Snavs, der er nedbrudt af tørisen, blæses væk som følge heraf. Miljøbeskyttelse Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæs- sigt korrekt. Elektriske og elektroniske maskiner in- deholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved for- kert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sund- hed og for miljøet. For en korrekt drift af ma- skinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer fin- des på: www.kaercher.com/REACH Sikkerhedsanvisninger Maskinen må kun betjenes af personer, der har læst og forstået denne driftsvejledning. Navnlig skal alle sikkerhedsanvisninger overholdes. Opbevar denne driftsvejledninger på en så- dan måde, at den altid er tilgængelig for operatøren. Operatøren af maskinen skal foretage en ri- sikovurdering på stedet og sikre, at opera- tørerne instrueres. Faregrader FARE ● Henviser til en umiddelbar fare, der med- fører alvorlige kvæstelser eller død. 몇 ADVARSEL ● Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død. 몇 FORSIGTIG ● Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser. BEMÆRK ● Henviser til en mulig farlig situation, der kan medføre materielle skader. Symboler på maskinen Fare på grund af tørispel- lets, der flyver rundt. Ret ikke strålepistolen mod personer. Fjern tredjeparter fra brugsstedet og hold dem væk (f.eks. ved hjælp af barrierer) under drift. Rør ikke ved dysen eller tørisstrålen under drift. Fare for kvælning på grund af kuldioxid. Under drift stiger kuldioxid- indholdet i luften på arbejds- pladsen. Sørg for, at der er tilstrækkelig luftudskift- ning på arbejdspladsen. Før f.eks. udstødningsslangen ud i det fri, så ingen bringes i fare på grund af kuldi- oxid. Bemærk: Kuldioxid er tungere end luft. Sørg for, at kuldioxid ikke trænger (flyder) nedad, for eksempel udefra og ned i en kælder under værkstedet . Ved længere sprøjtearbejde (længere end 10 minutter om dagen) og især i små rum (mindre end 300 m³), anbefales det at bæ- re en CO2-advarselsanordning. Tegn på høj kuldioxidkoncentration: 3 p. 5
• %: Hovedpine, høj vejrtrækningsfre- kvens. 7 p. 10
• %: Hovedpine, kvalme, muligvis be- vidstløshed. Hvis disse tegn opstår, skal du straks sluk- ke for maskinen og gå ud i den friske luft. Før du fortsætter arbejdet, skal du forbedre ventilationsforanstaltningerne eller bruge et åndedrætsværn. Kuldioxid er tungere end luft og opsamles i lukkede rum, lavere rum eller i lukkede be- holdere. Sørg for tilstrækkelig ventilation af arbejdspladsen. Overhold sikkerhedsdatabladet fra kuldi- oxidleverandøren. Fare for kvæstelse, risiko for skade på grund af elektrosta- tisk opladning. Under rengøringsprocessen kan rengøringsobjektet blive elektrostatisk ladet. Jord det objekt, der skal rengøres, og op- rethold jordforbindelsen, indtil rengørings- processen er afsluttet. Fare for kvæstelse på grund af elektrisk stød. Åbn ikke maskinen. Arbejde i maskinen må kun udføres af KÄRCHER-kundeservice. Risiko for skade på grund af kold forbrænding. Tøris har en temperatur på - 79 °C. Rør ikke tøris eller kolde dele af maskinen. Fare for kvæstelse på grund af væltende kuldioxidflaske, Fare for kvælning på grund af kuldioxid Fastgør kuldioxidflasken på sik- ker vis. Fare for kvæstelse på grund tørispellets og snavspartikler, der flyver rundt. Brug beskyttelsesbriller. Fare for høreskader. Bær høreværn. Fare for kvæstelse på grund tørispellets og snavspartikler, der flyver rundt. Brug beskyttelseshandsker i henhold til EN 511. Generelle henvisninger p. 57
• Bestemmelsesmæssig anvendelse p. 57
• Funktion p. 57
• Miljøbeskyttelse p. 57
• Sikkerhedsanvisninger p. 57
• Sikkerhedsanordninger p. 58
• Tilbehør og reservedele p. 58
• Leveringsomfang p. 58
• Betjeningselementer p. 58
• Ibrugtagning p. 59
• Betjening p. 60
• Afslutning af driften p. 61
• Transport p. 61
• Opbevaring p. 61
• Pleje og vedligeholdelse p. 61
• Hjælp ved fejl p. 62
• Garanti p. 63
• Tilbehør p. 63
• Tekniske data p. 63
• EU-overensstemmelseserklæring Dansk Fare for kvæstelse på grund tørispellets og snavspartikler, der flyver rundt. Brug langærmet beskyttelses- beklædning. Bemærk! Permanente funkti- onsfejl er mulige. Spor af fedt eller olie forstyrrer dannelsen af tørissne i maskinen. Brug ikke fedt, olie eller andre smøremidler på tilslut- ningsstudsen eller på gevindet på kuldioxi- dflasken og på kuldioxidslangen. Generelle sikkerhedsanvisninger FARE Risiko for tilskadekomst Maskinen starter muligvis uventet. Før du arbejder på maskinen, skal du træk- ke strømstikket ud af stikkontakten. Risiko for tilskadekomst Tøris og kolde dele på maskinen kan forår- sage forbrændinger ved berøring. Brug beskyttelsesdragt, eller lad maskinen varme op, inden du arbejder på den. Kom aldrig tøris i munden. Risiko for tilskadekomst Tørisstrålen kan være farlig, hvis den an- vendes forkert. Ret ikke tørisstrålen mod personer, tændt elektrisk udstyr eller mod selve maskinen. Ret ikke tørisstrålen mod dig selv eller an- dre for at rengøre tøj eller sko. Risiko for tilskadekomst Lette genstande kan rives med af tørisstrålen. Fastgør lette genstande, inden rengørin- gen påbegyndes. Kvælningsfare Øget koncentration af kuldioxid i luften, du indånder, kan medføre død ved kvælning. Sørg for, at der i nærheden af luftindtag ikke optræder udstødningsgasemissioner. Sørg for tilstrækkelig ventilation på arbejds- pladsen, og sørg for, at udstødningsgas- serne udledes korrekt. 몇 ADVARSEL Risiko for tilskadekomst Strålepistolens tilbageslagskraft kan bringe dig ud af balance. Find et sikkert sted at stå, og hold strålepisto- len godt fast, inden du betjener aftrækkeren. Risiko for tilskadekomst Tørispellets og snavspartikler kan ramme og kvæste mennesker. Brug ikke maskinen, når andre personer befinder sig i nærheden, medmindre de har beskyttelsesdragt på. Brug ikke maskinen, hvis et tilslutningska- bel eller vigtige dele af maskinen er beska- diget, f.eks. sikkerhedsudstyr, strålemiddelslange, strålepistol. Sikkerhedsforskrifter for gasflasker FARE Risiko for revning, risiko for kvælning Gasflasker kan revne, hvis de bliver for var- me, eller hvis de beskadiges mekanisk. Ud- sivende kuldioxid kan forårsage død ved kvælning. Beskyt gasflasker mod overdreven varme, brand, farlig korrosion, mekanisk beskadi- gelse og uautoriseret adgang. Opbevar gasflasker, så ingen flugtveje be- grænses. Opbevar ikke gasflasker i underjordiske rum, på trapper, i gange, entreer og garager. Opbevar ikke gasflasker sammen med brændbare materialer. Opbevar gasflasker stående. Fastgør gasflasker, så de ikke kan vælte el- ler falde ned. Luk flaskeventilen før transport af gasflasker. Transporter gasflasker med en flaskevogn eller et køretøj, og fastgør flaskerne, så de ikke falder ned. Træk i beskyttelseskappen, før du løfter gasflasken i den, for at kontrollere at be- skyttelseskappen sidder fast. Fastgør gasflasken på anvendelsesstedet, så den ikke kan vælte. Åbn ikke flaskeventilen for at kontrollere trykket. Åbn og luk kun flaskeventilen manuelt uden hjælp af værktøj. Kontroller forbindelsen mellem flaskeventi- len og apparatets tilslutning for lækager. Luk flaskeventilen under arbejdspauser og ved arbejdets ophør for at forhindre ukon- trolleret gasudslip. Tøm gasflasken til der er et lille resttryk i flasken; det forhindrer indtrængen af frem- medlegemer. Når gasflasken er tømt på nær resttrykket, lukkes flaskeventilen, før udtagningsanord- ningen skrues af. Gasflasken har stadig et betydeligt resttryk. Skru låsemøtrikken og beskyttelseskappen på gasflasken, før den returneres. Luk flaskeventilen ved ukontrolleret gasud- slip. Hvis gasudslippet ikke kan stoppes, skal flasken bringes ud i det fri, eller du skal forlade rummet, spærre adgangen og først komme ind i og ventilere rummet, når en koncentrationsmåling udelukker fare. Forskrifter og retningslinjer For driften af dette anlæg gælder følgende forskrifter og retningslinjer i Forbundsrepu- blikken Tyskland (kan rekvireres hos Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln): ● DGUV R 100-500 Arbejde med blæs- ningsanlæg ● DGUV 113-004 Arbejde i lukkede rum ● DGUV 113-004 Brug af beskyttelsesbe- klædning ● DGUV 113-004 Brug af beskyttelses- handsker ● DGUV 113-004 Arbejde med blæs- ningsmaskiner ● DGUV 213-056 Gasvarmer ● VDMA 24389 Anlæg til tørisblæsning - Sikkerhedskrav Slukning i nødstilfælde p. 6358

1. Slip strålepistolens aftræksarm.

Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerheds- anordninger Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignoreres. Sikringsarm Sikringsarmen forhindrer utilsigtet aktive- ring af strålepistolen. Aftrækkerarmen kan kun betjenes, hvis sik- ringsarmen er hævet på forhånd. Tilbehør og reservedele Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Beskyttelsesdragt Sikkerhedsbrille med fuldt udsyn, anti-dug, delnr.: 6.321-208.0 Kuldebeskyttelseshandsker med skridsik- ker profil, kategori III i henhold til EN 511, delnr.: 6.321-210.0 Høreværn med hovedbøjle, art.nr.: 6.321-

Leveringsomfang Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved trans- portskader. Betjeningselementer Figur A 1 Styrerulle med parkeringsbremse 2 Kobling af strålemiddelslange 3 Kobling styreledning 4 Betjeningsfelt 5 Skubbebøjle 6 Holder til strålepistol 7 Opbevaringsflade 8 Dyseopbevaring 9 Display 10 Programafbryder 11 Fejlvisning pelletdosering – lyser rødt: Doseringsenhedens driv- motor er blokeret – blinker rødt: Doseringsenhedens driv- motor er overophedet 12 Fejlvisning pelletgenerering – lyser rødt: Pelletgenereringens driv- motor er blokeret 13 Fejlvisning trykluftforsyning – lyser rødt: Trykluftforsyningen har for lidt tryk – blinker rødt: maskinens interne tryk er for højt 14 Kontrollampe for spændingsforsyning – lyser grønt: Strømforsyning OK 15 Kontrollampe trykluft – lyser grønt: Trykluftsforsyning OK. 16 Fejlvisning strålepistol – lyser gult: aftræksarmen er fastgjort (f.eks. kabelbinder) – blinker gult: ingen strålepistol tilsluttet maskinen 17 Stråledyse 18 Strålepistol 19 Knap trykluft/pellets med kontrollampeDansk 59 – lyser rødt: Trykluftstråle – fra: Pelletstråle 20 Aftræksarm 21 Sikringsarm 22 Holdekegle 23 Strålemiddelslange 24 Flasketilslutning 25 Låseskrue 26 Kobbertætningsring 27 Kuldioxidfilter 28 Skrueflange 29 Tætning flasketilslutning (bestillings- nummer 6.574-316.0) 30 Kuldioxid-dykrørsflaske (ikke omfattet af leverancen) 31 Kuldioxidslange 32 Strop kuldioxidflaske 33 Holdeskinne til homebase 34 Slange-/kabelholder med gummispæn- derem 35 Åbning til nulstilling af motorværn 36 Greb 37 Tryklufttilslutning 38 Stilleflade for kuldioxidflaske 39 Kuldioxidudstødningsslange 40 Netkabel med netstik 41 Holder til strålemiddelslange 42 Aftapningshane for kondensvand Display Programafbryder i trin 1 ... 3: Figur B 1 Stråletryk 2 Samlet driftstid 3 Det er tid til service 4 Stråletid siden sidste nulstilling Programafbryder i nulstillingsposition: Figur C 1 Tryk på tasten Trykluft/Pellets for at nul- stille stråletiden 2 Resterende tid indtil næste service 3 Stråletid siden sidste nulstilling Ibrugtagning FARE Risiko for tilskadekomst Tørispellets kan trænge ud af beskadigede komponenter og forårsage tilskadekomst. Før ibrugtagning skal alle apparatets kompo- nenter, især strålemiddelslangen, kontrolle- res for korrekt tilstand. Udskift beskadigede moduler. Rengør snavsede moduler, og kon- troller, at de fungerer korrekt. BEMÆRK Risiko for beskadigelse Kondensvand kan dryppe ned på gulvet fra apparathuset. Brug ikke apparatet på et underlag, der ikke tåler fugt.

1. Åbn aftømningshanen, og aftap konden-

svand, der er opsamlet i apparatet.

2. Luk aftømningshanen.

3. Opstil apparatet på en vandret, jævn flade.

lingen på apparatet. Figur H 1 Styreledning 2 Omløbermøtrik 3 Kobling styreledning 4 Kobling strålemiddelslange 5 Omløbermøtrik 6 Strålemiddelslange

6. Skru strålemiddelslangens omløbermøt-

rik på, og spænd den let med en gaffel- nøgle.

7. Sæt styreledningen i apparatet.

8. Skru styreledningens omløbermøtrik på,

og spænd den med hånden.

9. Sæt strålepistolen med holdekeglen i

holderen på apparatet. FARE Kvælningsfare Kuldioxid slipper ud af aftømningsslangen. Fra en koncentration på 8 volumenprocent i den luft, vi indånder, fører kuldioxid til be- vidstløshed, åndedrætsstop og død. Den maksimale arbejdspladskoncentration er 0,5%. Kuldioxid er tungere end luft og sam- ler sig i gruber, kældre og lavninger. Placer aftømningsslangen, så ingen ud- sættes for fare på grund af udløbet kuldi- oxid. Bemærk: Kuldioxid er tungere end luft. Pas på, at kuldioxid ikke undviger nedad, for ek- sempel udefra og ned i en kælder under værkstedet. 10.Placer udstødningsslangen udendørs, eller slut den til en udsugningsanord- ning. Udskiftning af stråledyse Stråledysen på strålepistolen kan udskiftes for at tilpasse maskinen til materialet og tils- mudsningsgraden af rengøringsobjektet. FARE Risiko for tilskadekomst Maskinen kan starte utilsigtet og forårsage kvæstelser og kolde forbrændinger på grund af tørispelletstrålen. Indstil programafbryderen på "0/OFF" in- den et dyseskift. 몇 ADVARSEL Risiko for tilskadekomst Umiddelbart efter brug er dysen meget kold og kan forårsage kolde forbrændinger, hvis den berøres. Lad dysen tø op inden udskiftningen eller brug beskyttelseshandsker. BEMÆRK Risiko for beskadigelse Brug ikke maskinen, når der ikke er anbragt en stråledyse på strålepistolen.

1. Tryk låseknappen ned, og træk stråledy-

sen ud af strålepistolen. Figur D 1 Strålepistol 2 Tap 3 Stråledyse 4 Låseknap

2. Skub den anden stråledyse ind i stråle-

pistolen, indtil den går i indgreb. Bemærk: Stråledysen er gået korrekt i indgreb, når tappen ikke længere stikker ud af huset. Stråledysen kan drejes til den ønskede retning. Tilslutning af trykluft Bemærk For problemfri drift skal trykluften have et lavt fugtindhold (maks. 5% relativ fugtig- hed, dugpunkt under 0°C). Trykluften skal være fri for olie, snavs og fremmedlegemer. Trykluften skal være tør og oliefri, og en ef- terkøler og en separator skal som minimum være koblet efter kompressoren. Trykluftforsyningen skal være udstyret med en trykreduktionsanordning på stedet.

1. Bær personligt beskyttelsesudstyr.

len på stedet. Tilslutning af kuldioxidflaske Krav til CO

-flaske med dykrør til udtagning af flydende CO

-flasker med dykrør (også kaldet stig- rør) er normalt markeret med et stort ”T” på flasken eller bagsiden af flasken. Til dels er dykrøret derudover symboliseret af ved en lodret farvet linje på flasken. ● CO

-kvaliteten skal svare til oplysnin- gerne i kapitlet "Tilsigtet anvendelse". BEMÆRK Funktionsfejl En resttrykventil eller kontraventil i tilslut- ningen på CO

-flasken forhindrer aftapning af den nødvendige mængde CO

flaske med resttrykventil Efterhånden som temperaturen stiger, mindskes effektiviteten af pelletproduktio- nen, og en større andel af kuldioxiden frigi- ves i gasform via udstødningsslangen. Opbevar kuldioxidflasker så køligt som mu- ligt (under 31 °C), og beskyt dem mod var- me, sollys og varme under driften.

1. Skub maskinen på en jævn, stabil over-

2. Aktivér parkeringsbremsen på begge

4. Placér kuldioxidflasken på maskinens

stilleflade. Bemærk: Hvis kuldioxidflasken trans- porteres på en flaskevogn, kan forkan- ten af gulvfladen på transportvognen placeres på maskinens ståflade. Fla- sken kan derefter flyttes fra vognen til ståfladen ved at dreje den.

5. Læg begge stropper omkring kuldioxid-

flasken, luk og stram dem.

6. Skru beskyttelseshætten af kuldioxidfla-

sken.60 Dansk BEMÆRK Mulige funktionsfejl Spor af fedt forstyrrer dannelsen af tørissne i maskinen. Kontroller tilslutningsstuds og gevind på kuldioxidflasken og kuldioxidslangen, og rengør dem om nødvendigt, inden tilslut- ningen til maskinen. Sørg for, at der er en ubeskadiget tætning mellem flasken og flasketilslutningen.

7. Ved flasker med resttryksventil skal

dfilteret på kuldioxidflasken. Sørg for, at der er indsat en perfekt tæt- ningsring til flaskeforbindelsen mellem skrueflangen og kuldioxidflasken.

9. Spænd den tynde omløbermøtrik på

skrueflangen let med en gaffel- eller ringnøgle (f.eks. 6.574-337.0). Hold kontra ved den tykke omløbermøtrik med en gaffelnøgle, så kuldioxidslangen ikke drejer rundt. BEMÆRK Kuldioxidslangen må ikke udsættes for tor- sion (snoning), da der ellers kan opstå ska- der. Oprettelse af nettilslutning FARE Fare for kvæstelse på grund af elektrisk stød Den anvendte stikdåse skal være installe- ret af en elektriker og overholde IEC 60364-

Maskinen må kun tilsluttes en strømforsy- ning med jordleder. Den anvendte stikdåse skal være let til- gængelig og befinde sig i en højde mellem 0,6 m og 1,9 m over gulvet. Den anvendte stikdåse skal være inden for brugerens synsvidde. Maskinen skal være beskyttet med en fejl- strømsafbryder, 30 mA. Kontrollér maskinens netledning for skader inden hver brug. Brug ikke maskinen med et beskadiget kabel. Få et beskadiget kabel udskiftet af en autoriseret elektriker. Forlængerkablet skal opfylde kravene til IPX4-beskyttelse, og kablets udførelse skal mindst være i overensstemmelse med H 07 RN-F 3G1,5. Uegnede forlængerkabler kan være farlige. Hvis der anvendes et forlængerkabel, skal det være egnet til udendørs brug, og forbin- delsen skal være tør og befinde sig over jorden. Det anbefales at bruge en kabelrul- le, som holder stikforbindelsen mindst 60 mm over jorden.

1. Sæt netstikket i stikkontakten.

Nulstilling af stråletid Stråletidstælleren kan nulstilles, før arbej- det påbegyndes, så arbejdstiden kan be- regnes.

1. Drej programafbryderen til nulstillings-

position. Figur F 1 Resterende tid indtil næste service 2 Stråletid siden sidste nulstilling 3 Tasten Trykluft/Pellets

2. Tryk på tasten Trykluft/Pellets på stråle-

pistolen. Stråletiden nulstilles Betjening FARE Risiko for tilskadekomst Omkringflyvende tørispellets kan forårsage tilskadekomst eller kuldeforbrændinger. Ret ikke strålepistolen mod personer. Fjern uvedkommende personer fra brugsstedet, og hold dem på afstand (f.eks. ved hjælp af afspærringer) under driften. Rør ikke ved dysen eller tørisstrålen under driften.

1. Udfør alt vedligeholdelsesarbejde i ka-

pitlet "Pleje og vedligeholdelse/Dagligt inden driftsstart".

2. Afspær arbejdsområdet for at forhindre

uvedkommendes adgang under driften. FARE Kvælningsfare Risiko for kvælning på grund af kuldioxid. Tørispellets består af fast kuldioxid. Når ap- paratet bruges, øges kuldioxidindholdet i luften på arbejdspladsen. Placer f.eks. aftømningsslangen udendørs, så ingen udsættes for kuldioxid. Bemærk: Kuldioxid er tungere end luft. Pas på, at kuldioxid ikke undviger nedad, for ek- sempel udefra og ned i en kælder under værkstedet. Det anbefales at bære udstyr til advarsel om kuldioxid ved længere tids strålearbej- de (længere end 10 minutter om dagen) og især i små rum (under 300m³). Tegn på høj kuldioxidkoncentration i den luft, du indånder: 3...5%: Hovedpine, hurtig vejrtrækning. 7...10%: Hovedpine, kvalme, muligvis be- vidstløshed. Hvis disse tegn opstår, skal du straks sluk- ke apparatet og gå ud i frisk luft. Ventilatio- nen skal forbedres, før arbejdet fortsættes, eller brug et åndedrætsværn. Se sikkerhedsdatabladet fra leverandøren af kuldioxid. Fare pga. sundhedsskadelige stoffer. Stoffer, der slides af den genstand, der skal rengøres, hvirvles op som støv. Overhold de relevante sikkerhedsforan- staltninger, hvis der kan opstå sundheds- skadeligt støv under rengøringsprocessen. Eksplosionsfare En blanding af jernoxid og letmetalstøv kan antændes under ugunstige forhold og ge- nerere kraftige varme. Bearbejd aldrig letmetaller og jernholdige dele på samme tid. Rengør arbejdsområdet og udsugnings- anordningen, inden du bearbejder andet materiale.

3. Under arbejde i trange rum skal du sør-

ge for tilstrækkelig luftfornyelse, så kon- centrationen af kuldioxid i rumluften holdes under den farlige værdi.

4. Fikser lette rengøringsobjekter.

FARE Fare for elektrostatisk afladning Rengøringsobjektet kan blive elektrostatisk opladet under rengøringsprocessen. Den efterfølgende afladning kan forårsage til- skadekomst, og elektroniske moduler kan blive beskadiget. Jordforbind rengøringsobjektet, og opret- hold jordforbindelsen under rengøringspro- cessen.

5. Jordforbind rengøringsobjektet elektrisk.

6. Brug beskyttelsesdragt, beskyttelses-

handsker, tætsiddende beskyttelsesbril- ler og høreværn.

9. Drej programafbryderen til trin 3.

Figur G 1 Programafbryder 2 Trin 1 3 Trin 2 4 Trin 3 5 Reset 10.Vælg et sikkert sted at stå, og indtag en sikker kropsholdning for ikke at miste balancen på grund af strålepistolens til- bageslagskraft. Rengøring med tørispellets

1. Vælg drift med pelletsstråle på knappen

Trykluft/pellets. (Kontrollampen må ikke være tændt.) Figur I 1 Knap Trykluft/pellets med kontrollampe lyser rødt: Trykluftstråle fra: Pelletstråle

2. Indstil stråletrykket til den ønskede vær-

di ved trykreduktionen på stedet . Maksi- mumstryk: 10 bar. Minimumstryk: ● Etape 1: 0,7 bar ● Etape 2: 1,4 bar ● Etape 3: 2,8 bar Obs Trykket vises på displayet. Hvis minimum- strykket ikke nås, eller det maksimumstryk- ket overskrides, blinker visningen.

3. Ret strålepistolen væk fra kroppen.

4. Skub strålepistolens sikringsarm opad,

og aktivér samtidig aftræksarmen. Figur K 1 Sikringsarm 2 Aftræksarm 3 Arbejdsbelysning Arbejdsbelysningen starter samtidig med pelletproduktionen.

5. Vent, indtil pelletstrålen er opbygget.

BEMÆRK Brug aldrig maskinen uden eller med en tom kuldioxidflaske. Vælg et højere trin med programafbryde- ren, eller udskift kuldioxidflasken, hvis der ikke kommer nogen pellets ud af strålepi- stolen efter 5 minutters blæsningstid.Dansk 61

6. Drej om nødvendigt programafbryderen

tilbage til trin 2 eller 1. BEMÆRK Risiko for beskadigelse Der kan muligvis trænge grove pellets ud. Kontroller først rengøringsydelsen på et ik- ke synligt sted for at undgå beskadigelser. Obs Øg stråletrykket, eller indstil til et lavere trin på programvalgsafbryderen i tilfælde af af- brydelser i tørisstrålen.

8. Slip aftræksarmen.

Pelletstrålen stopper. Arbejdsbelysningen slukker efter 30 se- kunder.

9. Sæt strålepistolen med holdekeglen i

holderen på maskinen. Figur J 1 Holder 2 Holdekegle 3 Strålepistol 10.Luk afspærringsventilen på kuldioxidfla- sken, hvis arbejdspausen varer længere end 30 minutter. Trykluft uden pelletstråle Løst snavs kan fjernes med trykluft uden tørispellets.

1. Vælg drift med trykluft på knappen Try-

og aktivér samtidig aftræksarmen. Figur K 1 Sikringsarm 2 Aftræksarm 3 Arbejdsbelysning Trykluften strømmer ud af stråledysen, og arbejdsbelysningen er aktiv.

3. Ret den komprimerede trykluftstråle mod

rengøringsobjektet, og fjern snavset.

4. Slip aftræksarmen.

Trykluftstrålen stopper. Arbejdsbelysningen slukker efter 30 se- kunder.

sken, hvis arbejdspausen varer længere end 30 minutter. Afslutning af driften

1. Slip aftræksarmen på strålepistolen.

2. Luk kuldioxidflaskens afspærringsventil.

3. Betjen aftrækkerarmen på strålepistolen,

indtil der ikke kommer flere pellets ud.

4. Drej programafbryderen til trin 1.

5. Spær for trykluftforsyningen.

6. Betjen aftræksarmen på strålepistolen,

indtil trykluften er sluppet ud af maski- nen.

8. Træk netstikket ud af stikkontakten.

9. Rul ledningen op, hæng den på en slan-

ge-/kabelholder, og fastgør den med gummispænderemmen. Figur L 1 Netkabel 2 Slange-/kabelholder 3 Gummispænderem 4 Udstødningsslange 10.Fjern trykluftslangen fra maskinen. 11.Rul udstødningsslangen op, hæng den på en slange/kabelholder, og fastgør den med gummispænderemmen. 12.Rul strålemiddelslangen op, og hæng den på holderen til strålemiddelslangen. 13.Sæt strålepistolen med keglen i holde- ren på maskinen. Transport 몇 FORSIGTIG Fare for ulykker og kvæstelser Vær opmærksom på maskinens vægt ved transport og opbevaring, se kapitlet Tekni- ske data. BEMÆRK Risiko for beskadigelse Motorolie kan løbe ud, hvis den transporte- res vandret. Efterfølgende oliemangel kan føre til skader under næste ibrugtagning. Transportér kun maskinen stående.

1. Udfør alle trin i kapitlet "Afslutning af drif-

og skub maskinen med skubbebøjlen.

3. Fjern kuldioxidflasken fra maskinen, in-

den den læsses i et køretøj.

4. Maskinen kan løftes af 2 personer. Hver

person bruger et håndtag på undersiden af maskinen og støtter maskinen med den anden hånd på den øverste kant.

5. Lås parkeringsbremserne på hjulene og

sørg for at sikre maskinen med en spænderem inden transport i køretøjer. Figur M Opbevaring 몇 FORSIGTIG Risiko for uheld og tilskadekomst Vær opmærksom på apparatets vægt ved transport og opbevaring, se kapitlet Tekni- ske data. Maskinen må kun opbevares indendørs. FARE Kvælningsfare Kuldioxid kan akkumuleres i lukkede rum og forårsage død ved kvælning. Opbevar kun kuldioxidflasker (også når de er sluttet til apparatet) på godt ventilerede steder. Pleje og vedligeholdelse Vedligeholdelseshenvisninger Grundlaget for et driftssikkert anlæg er en regelmæssig vedligeholdelse iht. følgende vedligeholdelsesplan. Anvend udelukkende originale reservedele fra producenten eller dele, der anbefales af denne, som ● reserve- og sliddele, ● tilbehørsdele, ● drivmidler, ● rengøringsmidler. FARE Fare for ulykker Maskinen kan starte utilsigtet. Kolde ma- skindele eller flydende kuldioxid kan forår- sage forfrysninger. Gasformig kuldioxid kan føre til død ved kvælning. Før du arbejder på maskinen, skal du udfø- re alle arbejdstrinnene i kapitlet "Afslutning af drift". Vent, indtil maskinen har varmet op, eller brug beskyttelsestøj mod kulde. Kom aldrig tøris i munden. BEMÆRK Risiko for beskadigelse Forkerte rengøringsmidler vil beskadige maskinen og strålepistolen. Rengør aldrig maskinen og strålepistolen med opløsningsmidler, benzin eller oliehol- digt rengøringsmiddel. Vedligeholdelseskontrakt Af hensyn til anlæggets driftssikkerhed an- befaler vi at indgå en vedligeholdelseskon- trakt. Kontakt KÄRCHER-kundeservice. Vedligeholdelsesplan Dagligt inden driftsstart

1. Undersøg omhyggeligt strålemid-

delslangen for revner, knæksteder og andre beskadigelser. Bløde steder i slangen er tegn på slid på indersiden af slangen. Uskift defekte eller slidte slan- ger.

2. Undersøg elkabler og stik for beskadi-

gelse. Få defekte dele udskiftet af kun- deservice. For hver 100 driftstimer

1. Undersøg koblingerne på strålemid-

delslangen og på maskinen for skader og slitage. Udskift defekt strålemid- delslange, og få defekte koblinger på maskinen udskiftet af kundeservice. For hver 500 driftstimer eller hvert år

1. Få apparatet kontrolleret af kundeser-

hvert andet år. Kontroller Ifølge DGUV R 100-500 skal følgende kon- troller udføres på maskinen af fagfolk. Re- sultaterne af kontrollen skal registreres i et prøvningscertifikat. Prøvningscertifikatet skal opbevares af maskinens operatør indtil næste kontrol. Efter en driftsafbrydelse på mere end et

og funktion. Efter ændring af opstillingsstedet

1. Kontroller apparatet for korrekt tilstand,

funktion og opstilling.62 Dansk Efter istandsættelsesarbejde eller ændringer, der kan påvirke driftssikkerheden

1. Kontroller apparatet for korrekt tilstand,

funktion og opstilling. Hjælp ved fejl FARE Fare for ulykker Maskinen kan starte utilsigtet. Kolde ma- skindele eller flydende kuldioxid kan forår- sage forfrysninger. Gasformig kuldioxid kan føre til død ved kvælning. Før du arbejder på maskinen, skal du udfø- re alle arbejdstrinnene i kapitlet "Afslutning af drift". Vent, indtil maskinen har varmet op, eller brug beskyttelsestøj mod kulde. Kom aldrig tøris i munden. BEMÆRK Risiko for beskadigelse Forkerte rengøringsmidler vil beskadige maskinen og strålepistolen. Rengør aldrig maskinen og strålepistolen med opløsningsmidler, benzin eller oliehol- digt rengøringsmiddel. Fejlvisning Fejl vises via kontrollamperne på betje- ningsfeltet. Figur N 1 Fejlvisning strålepistol 2 Fejlvisning trykluftforsyning 3 Fejlvisning pelletgenerering 4 Fejlvisning pelletdosering Afhjælpning af fejl Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende over- sigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autorise- rede Kärcher-kundeservice. Udførelse af en nulstilling

1. Tryk på nulstillingsknappen inde i appa-

ratet med en skruetrækker. Figur O Udskiftning af kuldioxidfilter BEMÆRK Funktionsfejl Forurenet kuldioxid kan føre til funktions- fejl. Du skal være meget opmærksom på, at der ikke trænger snavs ind i maskinen, når du arbejder på kuldioxidfilteret. BEMÆRK Funktionsfejl Fejl på grund af urenheder. Efter hver løsning eller afskruning af lå- seskruen skal kuldioxidfilteret og kobber- tætningsringen udskiftes. Hvis dette ikke sker, kan partikler på kuldioxidfilteret løsne sig, og det kan føre til funktionsfejl. Obs Kuldioxidfilteret tilbageskylles og rengøres igen, så snart flasketilslutningen, der står under tryk, er afbrudt fra kuldioxidflasken. En regelmæssig udskiftning af kuldioxidfil- teret er derfor ikke påkrævet.

2. Betjen maskinen på det højeste trin i

4. Skru forsigtigt låseskruen på skrueflan-

gen. Lad i den forbindelse skrueflangen hænge ned, så der ikke kan trænge snavs ind i kuldioxidslangen. Figur P 1 Skrueflange 2 Kuldioxidfilter 3 Kobbertætningsring 4 Låseskrue Fejl Afhjælpning Fejlindikatoren for strålepi- stol lyser Aktiver ikke strålepistols aftrækkerarm før tilkobling. Fjern fikseringen på strålepistolens aftrækkerarm. Fejlindikatoren for strålepi- stolen blinker Kontroller, om strålepistolens styreledning er forbundet med apparatet. Kontroller strålemiddelslangens styreledning for beskadigelse. Fejlindikatoren for trykluftfor- syningen lyser Forøg lufttrykket. Fejlindikatoren for trykluftfor- syningen blinker Kontroller, om aftømningsslangen er tilstoppet. Kuldioxidflasken er for varm og har derfor for højt tryk. Opstil apparatet og kuldioxidflasken på kø- ligere sted, eller beskyt mod direkte sollys. Fejlvisningen for pelletgene- rering lyser Lad maskinen tø op. Kontroller kuldioxidfilteret, og udskift det om nødvendigt. Udfør derefter en nulstilling. Hvis fejlen opstår gentagne gange, skal kuldioxidflasken udskiftes. Fejlvisningen for pelletdose- ring lyser Sluk maskinen, og tænd den igen. Hvis fejlvisningen fortsætter med at lyse, skal du kontakte kundeservice. Fejlvisningen for pelletdose- ring blinker Lad doseringsmotoren køle af. Placer maskinen således, at der kan strømme luft ind i maskinen nedefra. Kontakt kundeservice om nødvendigt. Indikatorlampen for spæn- dingsforsyning lyser ikke Sæt netstikket i stikkontakten. Kontroller spændingsforsyningen på stedet. Indikatorlampen for trykluft lyser ikke Slut en trykluftslange til apparatet. Åbn afspærringsventilen i trykluftforsyningen på stedet. Apparatet fungerer ikke Kontroller indikatorlamperne og fejlindikatorerne. Udfør en nulstilling. Lav rengøringsydelse Drej programafbryderen til et højere trin. Øg stråletrykket. Kontroller niveauet i kuldioxidflasken. Brug ikke en opvarmet kuldioxidflaske. Beskyt kuldioxidflasken mod varmestråling. Hvis kuldioxid- temperaturen er over 31 °C, falder virkningsgraden af pelletproduktionen kraftigt. Lad strålemiddelslangen og strålepistolen tø op for at fjerne tilstopninger. Øg derefter stråletrykket. Pelletdosering for lav Drej programafbryderen til et højere trin. Udskift kuldioxidfilteret mellem kuldioxidflasken og maskinen. Tilbagevendende afbrydelser i tørisstrålen Drej programafbryderen til et lavere trin, eller forøg stråletrykket. Hvis stråledysen er blokeret: a Luk kuldioxidflasken øjeblikkeligt. b Lad maskinen køle af i mindst 30 minutter. c Øg stråletrykket. d Start maskinen med lukket kuldioxidflasken for at fjerne pelletrester.Norsk 63

5. Tag kuldioxidfilteret ud.

7. Tryk forsigtigt det nye kuldioxidfilter på

låseskruen med hånden.

8. Udskift kobbertætningsringen.

9. Stram låseskruen, hold i den forbindelse

kontra på skrueflangens brede seks- kantmøtrik med en gaffelnøgle. Tilspændingsmoment: 80 Nm. Garanti I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gælden- de, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringen- de kvittering for købet. (Se adressen på bagsiden) Tilbehør ABS-resttryksventil Bestillingsnummer 2.574-006.0 Nødvendig ved anvendelse af kuldioxidfla- sker med resttryksventil. Tekniske data Der tages forbehold for tekniske ændringer. EU- overensstemmelseserklæring Hermed erklærer vi, at nedenstående ma- skine på grund af sin udformning og kon- struktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Ice Blaster Type: 1.574-xxx (IB 10/8 L2P) Relevante EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2011/65/EU 2009/125/EF + 2009/1781 Anvendte harmoniserede standarder EN 60335-1 EN IEC 63000: 2018 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: [phone] Fax: [phone] Winnenden, 2021/02/01 Indhold Generelle merknader Før du tar i bruk apparatet før- ste gang, må du lese og følge den originale driftsveiledningen. Oppbevar den originale driftsveiledningen til senere bruk eller for annen eier. Forskriftsmessig bruk ● Apparatet brukes til å fjerne smuss med tørrispelleter som akselereres med en luftstråle. ● Tørrispelletene genereres i apparatet. Til dette trengs det flytende karbondiok- sid fra en dypprørflaske. ● Apparatet må ikke brukes i eksplosjons- farlige omgivelser. ● På bruksstedet skal minimum luftutveks- ling som er oppgitt i avsnittet “Tekniske data”, overholdes. ● Huset for apparatet må bare fjernes av KÄRCHERs kundeservice for vedlike- holdsarbeider.

Tilslutningseffekt kW 1,0 Kapslingsklasse IPX4 Lækstrøm, typ. mA <3,5 FI-beskyttelseskontakt delta I,

Tilbageslagskraft på stråle- pistol, maks. N40 Kuldioxidflaske Maksimal påfyldnings- mængde kg 37,5 Diameter, maks. mm 220 Omgivelsesbetingelser Luftfornyelse m
