Mærke	Kärcher
Model	AWTC Fp
Produkttype	Kompressor med dækpumpesystem og vanddistribution
Anvendelse	Professionel
Mål (L x B x H)	423 x 423 x 1760 mm
Vægt	71 kg
Strømforsyning	230 V / 50 Hz / 450 W
Beskyttelsesklasse	IP44
Tryk for trykluft	0,1 til 0,8 MPa
Luftmængde	100 l/min
Vandforsyningstryk	0,1 til 0,5 MPa
Temperaturområde med frostbeskyttelse	-10 °C til +40 °C
Temperaturområde uden frostbeskyttelse	+5 °C til +40 °C
Lydtryksniveau (LWA)	76,8 dB(A)
Lydtryksniveau (LpA)	< 70 dB(A)
Hovedfunktioner	Dækpumpning og -aflastning, distribution af ikke-drikkevand
Kalibrering	Hvert 2. år (versioner AWT-C og AWT-C Fp)
Daglig vedligeholdelse	Tøm møntkassette, kontroller generel tilstand
Ugentlig vedligeholdelse	Rengør ydersiden, tøm kondensat
Frostbeskyttelse	Frostvarme kan aktiveres manuelt (kontakt)
Sikkerhed	Nødstop (STOP-knap), detaljerede sikkerhedsinstruktioner
Reservedele og tilbehør	Brug kun originale Kärcher-dele
Garanti	I henhold til landets betingelser, materiale- eller fabrikationsfejl

Ofte stillede spørgsmål - AWTC Fp Kärcher

Hvordan tages Kärcher AWTC Fp i brug?

Åbn vandforsyningen og strømforsyningen på stedet. Åbn låsene, sæt hovedafbryderen i position ON. STOP-knappen blinker angiver, at apparatet er i gang. Luk døren.

Hvordan pumper man et dæk op med dette apparat?

Indsæt en mønt i møntindtaget, tryk på knappen Dæktryk. Indstil det ønskede tryk med + og - tasterne på den øverste skærm. Sæt pumpehovedet på ventilen. Vent på lydsignalet, der angiver, at trykket er nået. Fjern hovedet og træk i slangen for at rulle den op.

Hvordan fylder man et fladt dæk?

Indsæt en mønt, tryk på Dæktryk, indstil det ønskede tryk. Sæt hovedet på ventilen. Tryk på knappen Fladt dæk. Vent på lydsignalet, fjern derefter hovedet.

Hvordan bruges vanddistributionen?

Indsæt en mønt, tryk på knappen Vanddistribution. Hold pistolen i tankåbningen og tryk på håndtaget indtil det ønskede niveau. Hæng pistolen op efter brug.

Hvilke typer mønter accepteres?

Accepterede mønter er: 50 eurocent, 50 britiske pence, 1 schweizerfranc, 1 polsk zloty, 5 norske kroner. Andre mønter kan konfigureres af serviceafdelingen.

Hvordan indstilles driftstiden?

Brug drejeknappen P I til at indstille driftstiden fra 30 sekunder til 7 minutter. Knapperne P II, P III, P IV har ingen funktion.

Hvordan aktiveres frostbeskyttelsen?

Ved temperaturer under +5 °C skal du sætte frostbeskyttelseskontakten på ON. Sørg for, at hovedafbryderen er ON. Varmen kører kontinuerligt, når den er aktiveret.

Hvordan tømmes kondensatet?

Fjern den nederste afdækning. Åbn langsomt kondensatafløbsventilen og peg den mod en opsamlingsbeholder. Ret aldrig strålen mod mennesker eller elektriske komponenter. Luk ventilen og sæt afdækningen på igen.

Hvad gør man ved fejl ER1 på skærmen?

Fejl ER1 indikerer ustabil trykmåling på grund af en defekt pumpehoved eller slange. Udskift pumpehovedet og/eller slangen.

Hvor finder man reservedele?

Brug kun originale Kärcher tilbehør og reservedele. Besøg www.karcher.com for yderligere oplysninger.

BRUGSANVISNING AWTC Fp Kärcher

Generelle henvisninger. 29

Miljøbeskyttelse 29

Tilbehør og reservedele 29

Sikkerhedshenvisninger. 29

Ibrugtagning 30

Betjening 30

Indstillinger 31

Frostbeskyttelse 31

Ud-af-brugtagning 31

Generelle henvisninger

Læs den originale driftsvejledning og kapitlet Sikkerhedshenvisninger, inden maskinen tages i brug første gang.

Betjen maskinen i henhold til anvisningerne.

tages i brug første gang. Betjen maskinen i henhold til.

Opbevar denne driftsvejledning til senere brug og giv den videre til kommende brugere.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der

kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen.

Sikkerhedshenvisninger

Faregrader

FARE

• Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

• Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

FORSIGTIG

• Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMÆRK

• Henviser til en mulig farlig situation, der kan medføre materielle skader.

Generelt

Læs følgende dokumenter før brug af maskinen, og følg dem, for at undgå farer for personer, dyr og ting:

driftsvejledningen - alle sikkerhedsforskrifter - lovgiverens gældende nationale forskrifter

Ved selvbetjening skal ejeren sikre, at brugerne informeres ved hjælp af tydeligt synlige henvisningsskilte om:

mulige farer - sikkerhedsudstyr - betjeningen af maskinen.

Betjening

ADVARSEL

• Maskinen kan anvendes af børn i en alder af 8 år og opefter og personer, hvis fysiske, sensoriske eller åndelige evner er indskrænket, eller af personer med manglende erfaring og/eller kendskab, hvis de er under korrekt opsyn, hvis de er blevet oplært af en person, som er ansvarlig for deres sikkerhed i forbindelse med anvendelse af maskinen, og hvis de har forstået de deraf resulterende farer. Børn må ikke lege med apparatet.
• Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.
• Hold altid området omkring maskinen rent og frit for olie og fedt.

Fare for forbrændinger på grund af varme overflader.

Denne maskine har 2 funktioner.

Regulering af dæktrykket på motorkøretøjer ved at pumpe op eller fjerne tryk. - Tømning af vand, som ikke er egnet som drikkevand.

Drift i eksplosionsfarlige områder er forbudt.

Denne maskine er egnet til erhvervsmæssig brug.

Kalibreringspligt

Dækpumpningssystemet til apparatversion AWT-C og AWT-C Fp er kalibreret og skal kontrolleres af de ansvarlige kalibreringsmyndigheder efter installation og derefter hvert andet år.

Ibrugtagning

1. Åbn for vandtiløbet på stedet.
2. Tænd for strømforsyningen på stedet.

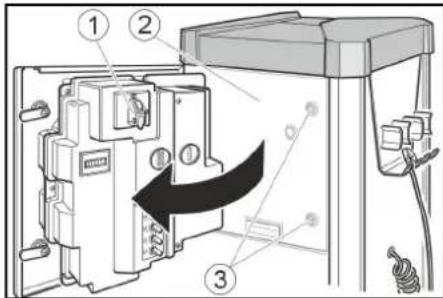

3. Åbn låse.

Hovedafbryder Dør 3Lås

1. Stil hovedafbryderen på position "ON". Knappen "STOP" blinker, når maskinen er i drift.
2. Luk døren.

Betjening

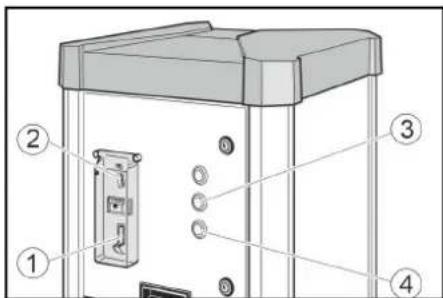

Betjening af AWT, AWT Fp Betjeningselementer

1Montretur (2)Montindkast ③Knap dæktryk ④ Knap vandaftapning

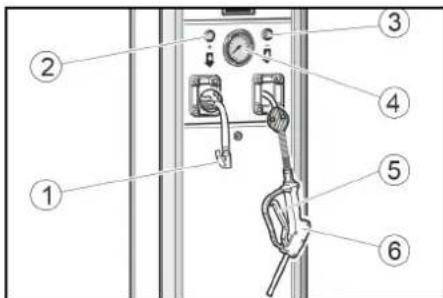

Ventilstik ②Knap + 3Knap 4Manometer (5)Arm 6Påfyldningspistol

Aftapning af vand

1. Kast en mønt i møntindkastet.
2. Tryk på knappen til vandafgivelse.
3. Hold påfyldningspistolen ind i beholderens åbning.

Træk i påfyldningspistolens arm, indtil det ønskede niveau er nået.

Kontrol af dæktryk

1. Kast en mønt i møntindkastet.
2. Tryk på dæktryksknappen.
3. Fastgør ventilstikket til dækventilen.
4. Aflæs dæktrykket på manometeret.
5. Forøg dæktrykket ved at trykke på knappen ^+ , eller reducer det ved at trykke på knappen -
6. Fjern ventilstikket.
7. Træk kort i slangen, og lad den automatiske slangeopruller trække slangen ind.

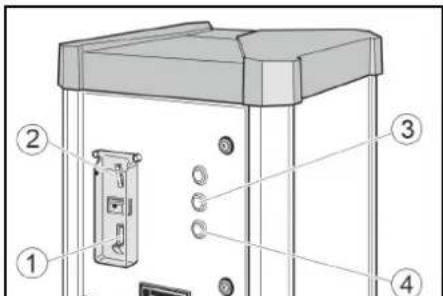

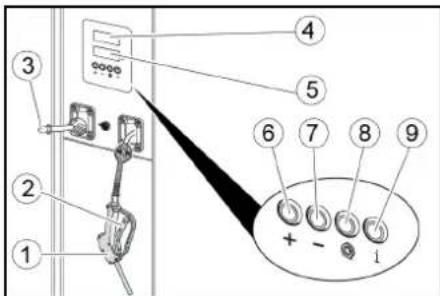

Betjening AWT-C, AWT-C Fp Betjeningselementer

1Montretur (2)Møntindkast ③ Knap dæktryk ④ Knap vandaftapning

①Påfyldningspistol ②Arm (3) Ventilstik ④ Visning af nominelt tryk

Dæktryksvisning

(6) Knap +

(7) Knap -

Knap til fladt dæk

9. Funktion

Aftapning af vand

1. Kast en mønt i møntindkastet.

1. Tryk på knappen til vandafgivelse.

1. Hold påfyldningspistolen ind i beholderens åbning.

Træk i påfyldningspistolens arm, indtil det ønskede niveau er nået.

1. Hæng dysen tilbage på maskinen.

Kontrol af dæktryk

Hvis dækket ikke har tryk, kan maskinen ikke registrere, at ventilstikket blev sat på ventilen.

1. Kast en mønt i møntindkastet.

1. Tryk på dæktryksknappen.

1. Indstil det nominelle dæktryk med knapperne + og - på displayet for nominelt tryk (øverste display).

1. Fastgør ventilstikket til dækventilen. Dæktryksvisningen (nederste display) viser dæktrykket.

1. Tryk på knappen "dæk fladt".

1. Vent, indtil et akustisk signal viser, at det nominelle dæktryk er nået.

1. Fjern ventilstikket.
2. Træk kort i slangen, og lad den automatiske slangeopruller trække slangen ind.

Indstillinger

Indstilling af løbetiden

Obs

Den indstillelige løbetid gælder for indkastningen af en af følgende mønter:

50 eurocent - 50 britiske pence 1 Schweizerfranc 1 Polske zloty - 5 norske kroner

Andre mønter kan indstilles af kundeservice.

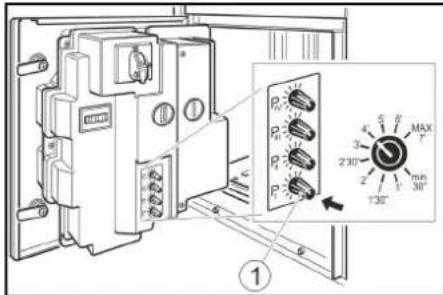

1. Indstil løbetiden på drejeknap P I. Muligt indstillingsområde 30 sekunder til 7 minutter.

①Drejeknap PI

Obs

Drejeknapperne P II, P III og P IV har ingen funktion.

Frostbeskyttelse

Frostbeskyttelsen er kun aktiv, når hovedafbryderen er i position "ON".

Når frostbeskyttelsen aktiveres, skal du kontrollere, om hovedafbryderen er i position "ON".

Bemærk

Frostbeskyttelsesopvarmningen er ikke termostatstyret. I tændt tilstand er opvarmningen konstant i drift.

Maskine uden frostbeskyttelse

En maskine uden frostbeskyttelse skal tages ud af drift, når der er risiko for frost.

Ud-af-brugtagning

1. Luk vandtilførslen.
2. Tap kondensvand af trykluftbeholderen (se "Vedligeholdelsesarbejder").
3. Stil hovedafbryderen på position "OFF".

Ud-af-brugtagning ved risiko for frost

1. Luk vandtilførslen.
2. Fjern vand fra maskinen og ledningen.
3. Tap kondensvand af trykluftbeholderen (se "Vedligeholdelsesarbejde").
4. Sæt hovedafbryderen i position "OFF".

1. Rengør maskinen udvendigt.
2. Tap kondensvand af trykluftbeholderen (se "Vedligeholdelsesarbejder").

BEMÆRK

Risiko for beskadigelse

Vand i trykluftledningen kan beskadige dæktrykssensoren.

Tøm regelmæssigt trykbeholderen for kondensvand.

Vedligeholdelsesarbejde

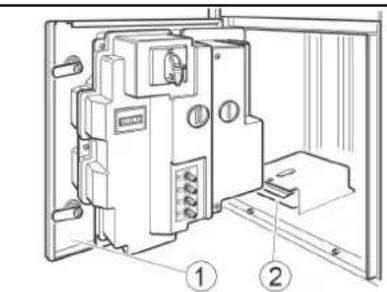

Tømning af montkassetten

1. Åbn døren.

Dør (2) Montkasette

1. Træk montkassetten ud, og tøm den.

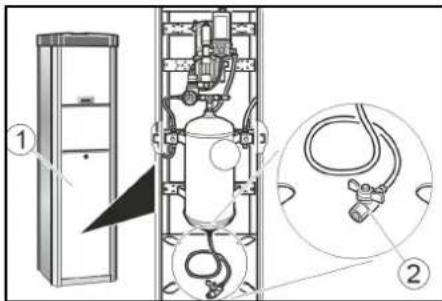

Aftapning af kondensvand

1. Tag afdækningen af.

①Afdaekning ②Aftapningsventil til kondensvand 2. Hold aftapningsventilen til kondensvand over en kloak eller en opsamlingsbeholder.

ADVARSEL

Fare for kvæstelse, fare for beskadigelse

Vandstrålen, der kommer ud af aftapningsventilen til kondensvand, kan forårsage kvæstelser eller beskadigelser.

Ret aldrig aftapningsventilen til kondensvand mod mennesker, dyr, maskinen eller elektriske komponenter.

1. Åbn langsomt aftapningsventilen til kondensvand, og tøm kondensvandet af.
2. Luk aftapningsventilen til kondensvand.
3. Monter afdækningen.

Transport

FORSIGTIG

Fare for kvæstelse, fare for beskadigelse

Vær opmærksom på apparatets vægt ved transporten.

1. Ved transport i køretøjer sikres apparatet mod at glide eller vælte iht. til de gældende retningslinjer.

Opbevaring

FORSIGTIG

Fare for tilskadekomst og beskadigelse. Vær opmærksom på maskinens vægt ved opbevaring.

Hjælp ved fejl

ADVARSEL

Fare på grund af elektrisk stød. Inden du arbejder på maskinen, skal du sætte hovedafbryderen på "OFF" og afbryde strømforsyningen på stedet.

Maskinen fungerer ikke

• Kontroller spændingsforsyningen på stedet. Stil hovedafbryderen på position "ON".
• Kontakt kundeservice.

Maskinen starter ikke, hvis ventilstikket er blevet forbundet med dækket.

• Kontroller, at ventilstikket sidder korrekt.
• Kontroller slangens og ventilstikkets tilstand. Tryk på knappen "dæk fladt".

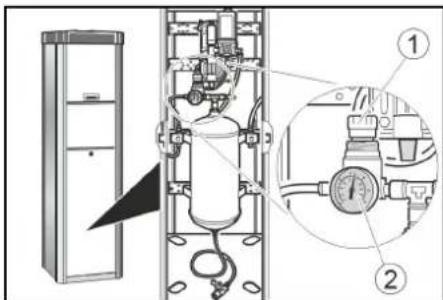

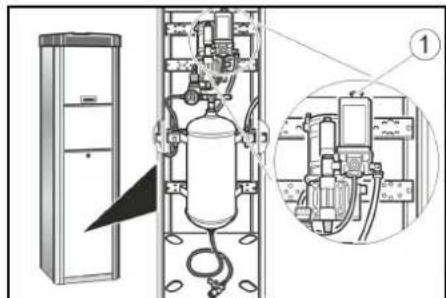

• Træk kompressorens tilkoblingsknap op.

Tilkoblingsknap kompressor - Kompressoren er overophedet: Vent, indtil kompressoren er kølet af. - Kontroller trykket på manometeret. Juster om nødvendigt trykreduktionen.

Fejl med visning på displayet

Fejl Årsag Afhjælpning
ER1 Ustabil trykmåling på grund	af defekt ven-tilstik eller slange	● Udskift ventilstikket.● Udskift slangen.
ER2, ER7 Lufttrykket er for lavt.	Instabil trykmåling på grund af defekt ven-tilstik eller slange.	● Kontroller lufttrykket på manometeret, juster om质地ventredigt trykreduktionen.● Udskift ventilstikket.● Udskift slangen.
ER3	Lufttrykket er for lavt.	● Kontroller trykket på manometeret, juster om质地ventredigt trykreduktionen.
ER4	Lufttrykket er for højt.	● Kontroller trykket på manometeret, juster om质地ventredigt trykreduktionen.
ER5	Der er fejl ved spændingsforsyningen.	● Kontakt kundeservice.
ER6, ER8, ER9, ERU, ERB	Fejl i elektronikken.	● Kontakt kundeservice.
ERP	Ventilstikket løsnede sig under oppump-ningen.Lufttrykket er ikke stabilt.	● KontROLLER, at ventilstikket sidder korrekt.● KontROLLER trykket på manometeret, juster om质地ventredigt trykreduktionen.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser.

Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Fase	~	1
Frekvens	Hz	50
Tilslutningseffekt	W	450
Kapslingsklasse		IP44
trykluft
Transportmængde	l/min	100
Tryk MPa 0,1...0,8
Vandtilslutning
Tilløbstryk	MPa	0,1...0,5
Omgivelsesbetingelser
Temperatur med frostbe- ℃ skyttright	10...+40
Temperatur uden frost- ℃ beskytttright	+5...+4 0

Luftfugtighed % 10..80

Støjemission

Lydtryksniveau LpA dB(A) <70

Lydeffektniveau LWA + dB(A) 76,8 usikkerhed KWA

Lydeffektniveau LWA + dB(A) 4 usikkerhed KWA

Måogvægt

Vægt kg 71

Længde mm 423

Bredde mm 423

Højde AWT mm 1550

Højde AWT-C mm 1760

Der tages forbehold for tekniske ændringer.

EU-

overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed.

Produkt: Dækpumpe

Type: AWT, AWT Fp, AWT -C, AWT -C Fp
