BRUGSANVISNING HDS 716 CX Kärcher

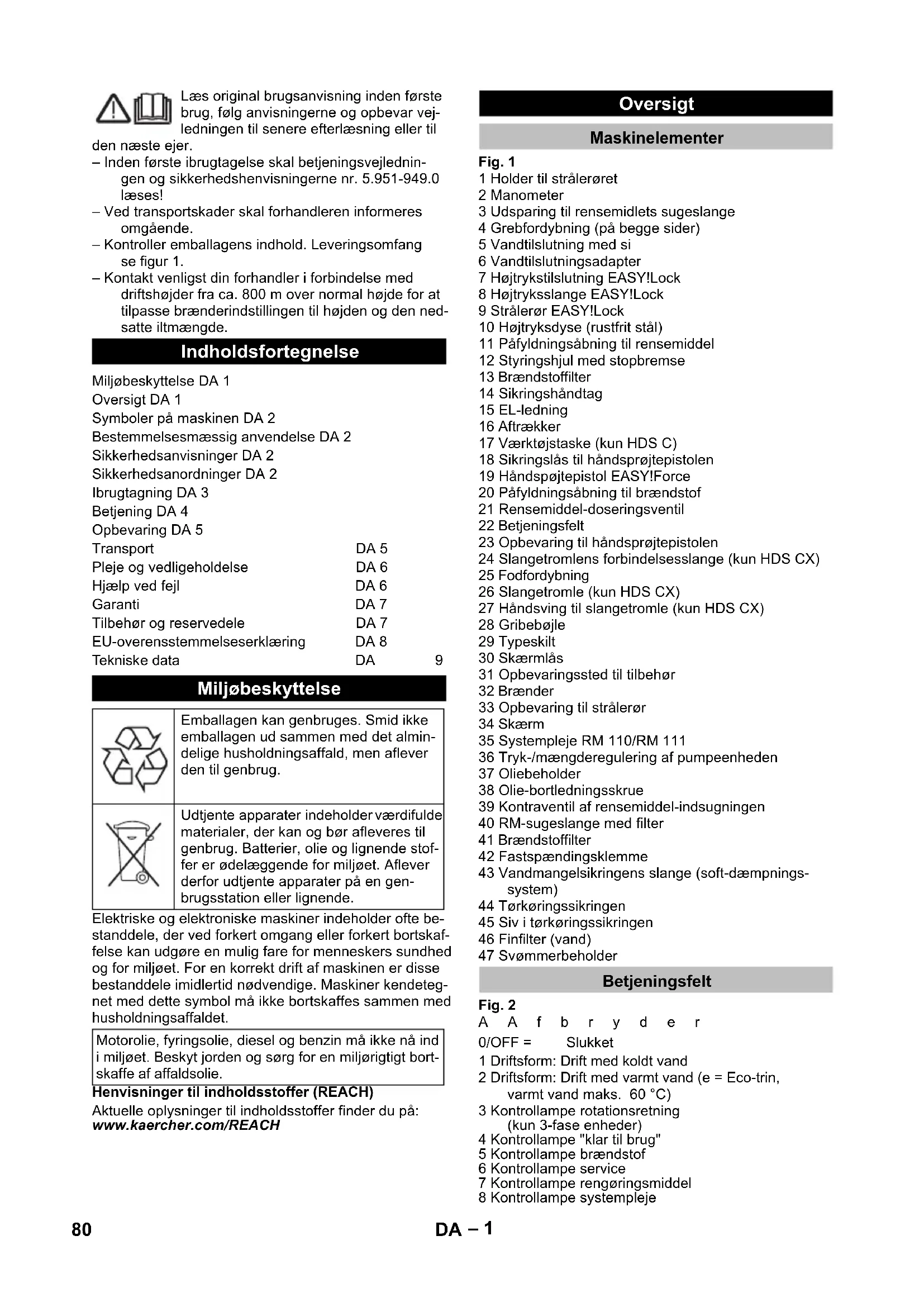

Peso de funcionamento típico, C kg 118,1 118,1 121,1 Peso de funcionamento típico, CX kg 121 121 124 Tanque de combustível l 15,5 15,5 15,5 Reservatório de detergente l 15,5 15,5 15,5 79PT– 1 Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vej- ledningen til senere efterlæsning eller til den næste ejer. – Inden første ibrugtagelse skal betjeningsvejlednin- gen og sikkerhedshenvisningerne nr. 5.951-949.0 læses! – Ved transportskader skal forhandleren informeres omgående. – Kontroller emballagens indhold. Leveringsomfang se figur 1. – Kontakt venligst din forhandler i forbindelse med driftshøjder fra ca. 800 m over normal højde for at tilpasse brænderindstillingen til højden og den ned- satte iltmængde. Elektriske og elektroniske maskiner indeholder ofte be- standdele, der ved forkert omgang eller forkert bortskaf- felse kan udgøre en mulig fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendeteg- net med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer finder du på: www.kaercher.com/REACH Fig. 1 1 Holder til strålerøret 2 Manometer 3 Udsparing til rensemidlets sugeslange 4 Grebfordybning (på begge sider) 5 Vandtilslutning med si 6 Vandtilslutningsadapter 7 Højtrykstilslutning EASY!Lock 8 Højtryksslange EASY!Lock 9 Strålerør EASY!Lock 10 Højtryksdyse (rustfrit stål) 11 Påfyldningsåbning til rensemiddel 12 Styringshjul med stopbremse 13 Brændstoffilter 14 Sikringshåndtag 15 EL-ledning 16 Aftrækker 17 Værktøjstaske (kun HDS C) 18 Sikringslås til håndsprøjtepistolen 19 Håndspøjtepistol EASY!Force 20 Påfyldningsåbning til brændstof 21 Rensemiddel-doseringsventil 22 Betjeningsfelt 23 Opbevaring til håndsprøjtepistolen 24 Slangetromlens forbindelsesslange (kun HDS CX) 25 Fodfordybning 26 Slangetromle (kun HDS CX) 27 Håndsving til slangetromle (kun HDS CX) 28 Gribebøjle 29 Typeskilt 30 Skærmlås 31 Opbevaringssted til tilbehør 32 Brænder 33 Opbevaring til strålerør 34 Skærm 35 Systempleje RM 110/RM 111 36 Tryk-/mængderegulering af pumpeenheden 37 Oliebeholder 38 Olie-bortledningsskrue 39 Kontraventil af rensemiddel-indsugningen 40 RM-sugeslange med filter 41 Brændstoffilter 42 Fastspændingsklemme 43 Vandmangelsikringens slange (soft-dæmpnings- system) 44 Tørkøringssikringen 45 Siv i tørkøringssikringen 46 Finfilter (vand) 47 Svømmerbeholder Fig. 2 AAfbryder 1 Driftsform: Drift med koldt vand 2 Driftsform: Drift med varmt vand (e = Eco-trin, varmt vand maks. 60 °C) 3 Kontrollampe rotationsretning (kun 3-fase enheder) 4 Kontrollampe "klar til brug" 5 Kontrollampe brændstof 6 Kontrollampe service 7 Kontrollampe rengøringsmiddel 8 Kontrollampe systempleje Indholdsfortegnelse Miljøbeskyttelse DA 1 Oversigt DA 1 Symboler på maskinen DA 2 Bestemmelsesmæssig anvendelse DA 2 Sikkerhedsanvisninger DA 2 Sikkerhedsanordninger DA 2 Ibrugtagning DA 3 Betjening DA 4 Opbevaring DA 5 Transport DA 5 Pleje og vedligeholdelse DA 6 Hjælp ved fejl DA 6 Garanti DA 7 Tilbehør og reservedele DA 7 EU-overensstemmelseserklæring DA 8 Tekniske data DA 9 Miljøbeskyttelse Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almin- delige husholdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stof- fer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en gen- brugsstation eller lignende. Motorolie, fyringsolie, diesel og benzin må ikke nå ind i miljøet. Beskyt jorden og sørg for en miljørigtigt bort- skaffe af affaldsolie. Oversigt Maskinelementer Betjeningsfelt 0/OFF = Slukket 80 DA– 2 – Betjeningselementer til rengøringsprocessen er bul. – Betjeningselementer til vedligeholdelse og service er lysegrå. Højtryksstråler kan være farlige, hvis de ikke anvendes korrekt. Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod højtryksrenseren. Rensning af: Maskiner, køretøjer, bygninger, værktøj, facader, terrasser, haveredskaber, etc. FARE Fysisk Risiko! Ved brug på tankstationer eller andre ri- sikoområder skal der tages hensyn til de tilsvarende sik- kerhedsregler. Krav til vandets kvalitet: BEMÆRK Der må kun bruges rent vand som højtryksmedium. Til- smudsninger fører til for tidligt slid eller aflejringer på maskinen og tilbehøret. Hvis der anvendes recyclingvand, må følgende græn- seværdier ikke overskrides. – De pågældende nationale love til væskestrålere skal overholdes. – De pågældende nationale love til forebyggelse imod ulykkestilfælde skal overholdes. Væskestrå- lere skal kontrolleres regelmæssigt og resultaterne fra kontrollen skal skiftligt dokumenteres. – Maskinens opvarmningsindretning er et fyringsan- læg. Fyringsanlæg skal kontrolleres regelmæssigt iht. de pågældende nationale love. – Der må ikke foretages ændringer på maskinen/til- behøret. Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift eller ignoreres i deres funk- tion. – Ved reducering af vandmængden på pumpehove- det eller med servopress-reguleringen åbnes over- strømningsventilen og en del af vandet flyder tilba- ge til pumpesugesiden. – Hvis pistolen låses, sådan at alt vand flyder tilbage til pumpesugesiden, slukker trykomstilleren på overstrømningsventilen for pumpen. – Hvis sprøjetepistolen åbnes igen, tændes pumpen igen fra trykomstilleren på pumpens cylinderhove- de. Af fabrik er overstrømningsventilen indstillet og plombe- ret. Indstilling foretages udelukkende fra kundeservice. – Sikkerhedsventilen åbnes hvis overstrømnings- ventilen respektive trykkontakten er defekt. Af fabrik er sikkerhedsventilen indstillet og plomberet. Indstilling foretages udelukkende fra kundeservice. – Tørkøringssikringen forhindrer at brænderen tæn- des ved mangel af vand. – En filter forhindrer sikringens tilsmudsning og skal renses regelmæssigt. – Differenstermostaten afbryder apparatet hvis ud- stødningsgassens temperatur bliver for høj. Farvekodning Symboler på maskinen Fare på grund af elektrisk spænding! Arbejder på anlægget må kun foretages af el-installatører eller autoriserede spe- cialister. Skoldningsfare på grund af varme an- lægskomponenter! Forgiftningsfare! Røggas må ikke indån- des. Bestemmelsesmæssig anvendelse Sørg venligst for at olieholdigt spildevand ikke når ind i jorden, vandet eller kanalisationen. Motorvask og un- dervognsvask bør derfor kun gennemføres på veleg- nede steder som har en olieudskiller. ph-værdi 6,5...9,5 elektrisk ledningsevne* Ledningsevne ferskvand +1200 µS/cm afskedelige stoffer ** < 0,5 mg/l stoffer som kan filtres ud *** < 50 mg/l Kulbrinter < 20 mg/l Klorid < 300 mg/l Sulfat < 240 mg/l Calcium < 200 mg/l Total hårdhed < 28 °dH < 50 °TH < 500 ppm (mg CaCO

• Maks. ialt 2000 µS/cm ** Prøvevolumen 1 l, aflejringstid 30 min *** ingen slibende stoffer Sikkerhedsanvisninger Sikkerhedsanordninger Overstrømningsventil med to trykomstiller Sikkerhedsventil Tørkøringssikringen Differenstermostat til udstødningsgas 81DA– 3 몇 ADVARSEL Risiko for tilskadekomst! Maskinen, tilbehør, tilførsels- ledninger og tilslutninger skal være i fejlfri tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke benyt- tes. Aktiver stopbremsen. Fig. 3 Skruernes tilspændingsmoment: 6.5-7.0 Nm Fig. 4 Hæng værktøjstasken ind i de øverste indgrebsha- ger på enheden. Klap værktøjstasken ned og lad den gå i hak. Fastgør værktøjstasken med 2 skruer (tilspæn- dingsmoment: 6,5-7,0 Nm). Bemærk: 2 skruer er tilovers. Fig. 5 Hæng slangetromlen ind i de nederste indgrebsha- ger på enheden. Klap slangetromlen op og lad den gå i hak. Fastgør slangetromlen med 4 skruer (tilspæn- dingsmoment: 6,5-7,0 Nm). Monter slangetromlens forbindelsesslange på en- hedens højtrykstilslutning. Bemærk: EASY!Lock-systemet forbinder hurtigt og sik- kert komponenterne med kun en omdrejning takket være hurtiggevindet. Fig. 6 Forbind strålerøret med håndsprøjtepistolen og spænd det fast med hånden (EASY!Lock). Sæt højtryksdysen på strålerøret. Omløbermøtrik monteres og spændes med hån- den (EASY!Lock). Maskine uden slangerulle: Forbind højtryksslangen med maskinens hånd- sprøjtepistol og spænd den fast med hånden (EASY!Lock). Maskine med slangerulle: Forbind højtryksslangen med håndsprøjtepistolen og spænd den fast med hånden (EASY!Lock). BEMÆRK Risiko for beskadigelse! Højtryksslangen skal altid rul- les helt ud. Fig. 7 Højtryksslangen skal rulles helt af slangetromlen. Fastspændingsklemmen til højtryksslangen træk- kes ud og slangen trækkes ud. Slangeniplen skubbes helt ind i slangetromlens knudestykke og sikres med fastspændingsklem- merne. Undersøg den lokale vandhårdhed: – hos det lokale vandforsyningsselskab, – med hårdhedsprøvesæt (bestillingsnr. 6.768-004). Bemærk: – RM 110 forhindrer forkalkning af varmeslangen i til- fælde af hårdt vand. – RM 111 har til formål at pleje pumpen i tilfælde af blødt vand, samt at beskytte mod dannelse af sort spildevand. Bemærk: Dunken trykkes fast ind så lukningen perfore- res. Dunken må ikke trækkes ud inden den er tom. Bemærk: En systempleje-flaske RM 110 er indeholdt i leveringsomfanget. Udskifte systempleje-dunken. FARE Eksplosionsrisiko! Der må kun påfyldes diesel eller let fyringsolie. Der må ikke anvendes uegnede brændstof- fer som f.eks. benzin. BEMÆRK Risiko for beskadigelse! Maskinen må aldrig bruges med en tom brændstoftank. Ellers ødelægges brænd- stofpumpen. Påfylde brændstof. tanklåg skal lukkes. Spildt brændstof skal fjernes. FARE Fysisk Risiko! – Brug kun Kärcher-produkter. – Der må aldrig tilføres løsningsmiddel (benzin, ace- tone, fortyndingsvæske etc.). – Undgå kontakt med øjne og huden. – Læg mærke til rensemiddelfabrikantens sikker- heds- og brugshenvisning. Kärcher tilbyder et individuelt program af rense- og plejemidler. Du er velkommen til at spørge din forhandler om råd. Rensemiddel fyldes på. Tilslutningsværdier, se venligst tekniske data. Tilslut tilløbsslangen (min. længde 7,5 m, min. dia- meter 3/4“) ved hjælp af vandtilslutningsadapteren til maskinens vandtilslutning og vandtilløbet (f.eks. vandhanen). Bemærk: Tilløbsslangen er ikke en del af leveringsom- fanget. Følgende forandring er nødvendigt hvis du ønsker at indsuge vand fra en ekstern beholder: Fjerne systempleje-dunken. Fig. 8 Skru 2 skruer af på brænderhuset. Ibrugtagning Montere gribebøjlen Montere værktøjstaske (kun HDS C) Montere slangetromlen (kun HDS CX) Montere håndsprøjtepistolen, strålerøret, dysen og højtryksslangen Montere reserve-højtryksslangen Maskine med slangerulle Systempleje Bestem systempleje Vandhårdhed (°dH) Systempleje, der skal anvendes <3 RM 111 >3 RM 110 Udskifte systempleje-dunken Påfylde brændstof Rensemiddel fyldes på Vandtilslutning Indsug vand fra beholderen 82 DA– 4 Fig. 9 Skru bagpladen af og fjern den. Systempleje-dun- kens studs forbliver på bagpladen. Fig. 10 Fjern vandtilslutningen ved finfilteret. Skru finfilteret på pumpehovedet af. Fjern systemplejens beholder. Fig. 11 Skru den øverste tilløbsslange til svømmerbehol- deren af. Den øverste tilførselsslangen tilsluttes til pumpeho- vedet. Rensemiddel-doseringsventilens skylleslange skal sættes om på blindproppen. Tilslut sugeslangen (mindst 3/4“) diameter) med fil- ter (tilbehør) til vandtilslutningen. – Max. sugehøjde: 0,5 m Indtil pumpen indsuger vand bør du: Indstil pumpeenhedens tryk-/mængdereguleringen til max. værdi. Lukke rensemidlets doseringsventil. FARE Fare for person- og materialeskader! Du må aldrig ind- suge vand fra en drikkevandsbeholder. Du må aldrig indsuge væsker, der indeholder løsningsmiddler som lakfortynder, benzin, olie eller vand, der ikke er filtret. Maskinens tætninger er ikke opløsningsmiddelbestan- dig. Sprøjtetågen er yderst brandfarlig, eksplosiv og gif- tig. Montering i omvendt rækkefølge. Bemærk: Hold øje med at magnetventilens kabel ikke klemmer fast på systemplejens dunk. Fig. 12 Bemærk: Grib ind i systemplejens skakt efter påsæt- ning af bagpladen og tryk studsen på systempleje-dun- ken. – Se typeskilt/tekniske data for tilslutningsværdier – El-tilslutningen skal gennemføres af en el-installa- tør og svare til IEC 60364-1. FARE Fare på grund af elektrisk stød! – Uegnede el-forlængerledninger kan være farlige. Benyt udelukkende hertil godkendte og mærkede el-forlængerledninger med et tilstrækkeligt stort ledningstværsnit ved udendørs brug. – Forlængerledninger skal altid rulles helt ud. – Den anvendte forlængerlednings stik og tilkobling skal være vandtæt. BEMÆRK Den maksimal tilladelige netimpedans ved el-tilslut- ningspunktet (se tekniske data) må ikke overskrides. Hvis der er tvivl om netimpedansen af tilslutningspunk- tet, kontakt venligst energiforsyningsvirksomheden. FARE Eksplosionsrisiko! Brændbare væsker må ikke sprøjtes. FARE Fysisk risiko! Maskinen må aldrig bruges uden monteret strålerør. Kontroller, om strålerøret sidder fast før hver brug. Strålerørets forskruning skal være håndspændt. FARE Risiko for tilskadekomst! Under arbejdet skal hånd- sprøjtepistolen og strålerøret holdes fast med begge hænder. FARE Risiko for tilskadekomst! Aftrækkeren og sikingshåndta- get må ikke komme i klemme under driften. FARE Risiko for tilskadekomst! Kontakt kundeservice, hvis sikringshåndtaget er defekt. BEMÆRK Risiko for beskadigelse! Maskinen må aldrig bruges med en tom brændstoftank. Ellers ødelægges brænd- stofpumpen. Åbn håndsprøjtepistolen: Betjen sikringshåndtaget og aftrækkeren. Luk håndsprøjtepistolen: Slip sikringshåndtaget og aftrækkeren. FARE Risiko for tilskadekomst! Sluk maskinen og tryk hånd- sprøjtepistolen indtil maskinen er fri for tryk inden dysen skiftes. Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad. Udskiftning af dysen. Omstilleren indstilles til den ønskede temperatur. Kontrollampen "klar til drift" lyser. Maskinen starter kort og slukker så snart arbejdstrykket blev opnået. Bemærk: Hvis kontrollampen "Omdrejningsretning" ly- ser under driften, skal maskinen omgående frakobles og fejlen afhjælpes, se "Hjælp ved fejl". Afsikr håndsprøjtepistolen ved at skubbe låsetap- pen tilbage. Maskinen tændes igen hvis sprøjtepistolen betjenes. Bemærk: Hvis der ikke kommer vand ud af højtryksdy- sen skal pumpen afluftes. Se Hjælp ved fejl “Maskinen opbygger ingen tryk“. Omstilleren indstilles til den ønskede temperatur. Drej stilleskruen med uret: Forøge arbejdstrykket (MAX). Drej stilleskruen imod uret: Reducere arbejdstryk- ket (MIN). – For at beskytte miljøet bør du være sparsommeligt med rensemidlet. – Rensemidlet skal være velegnet til den overflade som skal renses. Rensemiddelkoncentrationen indstilles ifølge fabri- kantens opgivelser ved hjælp af rensemiddel- do- seringsventilen. Bemærk: Standardværdier ved maksimalt arbejdstryk. Bemærk: Før rensemiddel-sugeslangen udad via ud- sparingen, hvis rensemiddel skal indsuges fra en eks- tern dunk. Strømtilslutning Betjening Åbning/lukning af håndsprøjtepistolen Udskifte dysen Tænd for maskinen Indstille rensetemperaturen Arbejdstryk og kapacitet stilles ind Tryk-/mængderegulering af pumpeenheden Drift med rengøringsmiddel 83DA– 5 Tryk/temperatur og rensemiddelkoncentrationen indstilles tilsvarende til den overflade du ønsker at rense. Bemærk: For at forhindre skader på grund af en for høj tryk, bør højtryksstrålen altid først rettes imod genstan- den fra en langt afstand. – Løsne smuds: Rensemiddel sprøjtes sparsommeligt på og indvir- ker 1...5 minutter, men må ikke tørre. – Fjern snavs: Vask det løsnede snavs af med højtryksstrålen. Fjernelse af lette tilsmudsninger og skylning. f.eks.: Ha- veredskaber, terrasse, værktøj, etc. Arbejdstryk indstilles efter behov. Maskinen arbejder i et økonomisk temperaturområde (max. 60 °C). FARE Skoldningsrisiko! Omstilleren indstilles til den ønskede temperatur. Vi anbefaler følgende rensetemperaturer: – Lette tilsmudsninger 30-50 °C – Proteinholdige tilsmudsninger, f.eks. i fødevarein- dustrien max. 60 °C – Rensning af motorkøretøjer, maskinrensning 60-90 °C Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad. SM-doseringsventilen stilles til "0". Sæt omstilleren til trin 1 (drift med koldt vand). Spol maskinen med åbnet håndsprøjtepistol for mindst et minut. FARE Skoldningsrisiko på grund af varmt vand! Efter brug med varmt vand skal maskinen køles af i mindst to mi- nutter med koldt vand og åbnet pistol. Luk vandtilførslen. Åbn håndsprøjtepistolen. Tænd pumpen på kontakten og lad den køre i 5-10 sekunder. Luk håndsprøjtepistolen. Sæt startknappen på "0/OFF“. Netstikken bør kun trækkes ud af stikdåsen med tørre hænder. Fjern vandtilslutningen. Betjen sprøjtepistolen indtil maskinen er fri for tryk. Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad. Strålerøret skal gå i hak i maskinhjelmens holder. Højtryksslangen og elektriske ledninger rulles sam- men og hænges på holderen. Maskine med slangerulle: Højtryksslangen lægges udstrakt ud inden den rul- les sammen. Drej håndsvinget med uret (pilretning). Bemærk: Højtryksslangen og elektriske ledninger må ikke foldes. BEMÆRK Risiko for beskadigelse! Frost ødelægger maskinen hvis den ikke fuldstændig tømmes for vand. Maskinen opbevares et frostfrit sted. Hvis maskinen er tilsluttet til en kamin skal der tages hensyn til følgende: BEMÆRK Risiko for beskadigelse i forbindelse med kold luft som trænger ind i kaminen oppefra. Ved udendørstemperaturer under 0 °C skal maski- nen fjernes fra kaminen. Hvis en frostfri oplagring ikke er mulig skal maskinen af- brydes. Hvis maskinen ikke bruges i en lang tidsperiode eller hvis en frostfri oplagring ikke er muligt: Tøm rensemiddeltanken. Vand afledes. Maskinen skyldes grundigt med frostvæske. Vandtilførselsslangen og højtryksslangen skrues fra. Tilførselsledningen på kædelbunden skrues fra og varmeslangen skal løbe tom. Maskinen skal køre max. 1 minut indtil pumpen og ledningerne er tom. Bemærk: Tag hensyn til frostvæskeproducentens in- struktioner. Almindelig frostvæske som kan købes i handlen fyl- des ind i svømmerbeholderen. Tænd maskinen (uden brænder), indtil maskinen er spolet komplet. Herved opnår man også en vis beskyttelse imod rust. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med ma- skinens vægt ved opbevaring. Fig. 13 BEMÆRK Risiko for beskadigelse! Hvis maskinen transporteres med en gaffeltruck tag hensyn til figuren. BEMÆRK Beskyt aftrækkeren mod beskadigelser under transport. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med ma- skinens vægt ved transporten. Ved transport i biler skal renseren fastspændes i.h.t. gældende love. Rensning Anbefalet rensemetode Betjening med koldt vand Eco-drift Betjening med varmt vand Afbrydelse af driften Efter brug med rensemiddel Sluk for maskinen Opbevaring af apparatet Frostbeskyttelse Afbrydning/nedlæggelse Vand afledes. Maskinen skyldes grundigt med frostvæske Opbevaring Transport 84 DA– 6 FARE Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød. Træk netstikket og afbryd maskinen inden der arbejdes på maskinen. Luk vandtilførslen. Åbn håndsprøjtepistolen. Tænd pumpen på kontakten og lad den køre i 5-10 sekunder. Luk håndsprøjtepistolen. Sæt startknappen på "0/OFF“. Netstikken bør kun trækkes ud af stikdåsen med tørre hænder. Fjern vandtilslutningen. Betjen sprøjtepistolen indtil maskinen er fri for tryk. Sikr håndsprøjtepistolen ved at skubbe låsetappen fremad. Motoren skal køles ned. Din Kärcher fagforhandler informerer dig om gen- nemføringen af regelmæssige sikkerhedsinspektio- ner, repektive om aflsutning af en vedligeholdelses- kontrakt. Rens vandtilslutningens filter. Rense finfilteren. Rense brændstoffilteret. Kontroller oliestanden. BEMÆRK Risiko for beskadigelse! Hvis olien er mælkeagtig bør du omgående informere Kärcher kundeservice. Rens filteret i tørkøringssikringen. Rens filteret på rensemiddelsugeslangen. Udskift olien. Lad kundeservice gennemføre vedligeholdelsen. Fjern filteret. Sivet renses med vand og genindsættes. Maskinen skal være uden tryk. Skru finfilteret på pumpehovedet af. Afmonter finfilteret og fjern filterindsatsen. Rens filterindsatsen med rent vand eller trykluft. Monter i omvendt rækkefølge. Ryst brændstoffilteret ud. Derved må brændstof ikke slippes ud i naturen. Maskinen skal være uden tryk. Fjern fastspændingsklemmen og træk vandman- gelsikringens slange (soft-dæmpnings-system) ud. Fjern filteret. Bemærk: I givet fald kan du dreje skruen M8 ca. 5 mm ind og dermed trække sivet ud Rens filteret med vand. Skyd filteret ind. Skub slangeniplen helt ind i vandmangelsikringen og fikser den med fastspændingsklemmen. Sugeslangen til rensemidlet tages ud. Filteret renses med vand og genindsættes. En opsamlingsbeholder til ca. 1 liter olie skal stå til disposition. Aftapningsskruen løsnes. Aftapningsskruen trækkes fast igen. Olie påfyldes langsomt op til MAX-markeringen. Bemærk: Luftblærer skal være i stand til at undslippe. Olietype påfyldningsmængde se tekniske data. FARE Fare for tilskadekomst på grund af utilsigtet startende maskine og elektrisk stød. Træk netstikket og afbryd maskinen inden der arbejdes på maskinen. Fig. 14 Skift polerne evt. på netstikket. – Ingen netspænding, se "Maskinen kører ikke". – Vandmangel Kontroller vandtilslutningen, kontroller ledningerne. – Lækage i højtrykssystemet Højtrykssystemet og tilslutninger skal kontrolleres med hensyn til tæthed. – Fejl i spændingsforsyningen eller motorens strø- mindtag for høj. Kontroller nettilslutningen og sikringerne. Kontakt kundeservice. – Motor overbelastet/overhedet Sæt startknappen på "0/OFF“. Damprenseren skal være afkølet. Tænd for maskinen. – Fejlen gentager sig. Kontakt kundeservice. – Røggastemperaturbegrænseren blev udløst. Sæt startknappen på "0/OFF“. Damprenseren skal være afkølet. Tænd for maskinen. – Fejlen gentager sig. Kontakt kundeservice. – Reedkontakten i vandmangelsikringen er klistret sammen eller magnetstemplet sidder fast. Kontakt kundeservice. – Flammeføleren har afbrudt brænderen. Kontakt kundeservice. Pleje og vedligeholdelse Vedligeholdelsesintervaller En gang om ugen En gang om måneden Hver 500. driftstime, mindst en gang om året Vedligeholdelsesarbejder Rens filteret i vandtilslutningen Rense finfilteret Rense brændstoffilteret Rens filteret i tørkøringssikringen. Rens filteret på rensemiddelsugeslangen Udskift olien Olieaffald bør bortskaffes miljørigtigt eller bringes til en modtagelsesfacilitet. Hjælp ved fejl Kontrollampe "Omdrejningsretning" blinker (kun 3-fase enheder) Kontrollampe "klar til brug" slukkes Kontrollampe service blinker 1x blinker 2x blinker 3x blinker 4x blinker 5x blinker 6x 85DA– 7 – Brændstoftank tom. Påfylde brændstof. – Systempleje-dunken tom. Udskifte systempleje-dunken. – Rensemiddeltanken er tomt. Rensemiddel fyldes på. – Ingen netspænding Kontroller nettilslutning/tilslutningsledningen. – Luft i systemet Pumpen skal afluftes: SM-doseringsventilen stilles til "0". Brug hovedafbryderen og tænd og sluk maskinen flere gange med åbnet pistol. Åbn og luk pumpeenhedens tryk-/mængderegule- ring ved åben håndsprøjtepistol. Bemærk: Udluftningen kan fremskyndes ved at afmon- tere højtryksslangen fra højtrykstilslutningen. Opfyld rensemiddeltanken hvis den er tom. Kontroller tilslutninger og ledninger. – Tryk er indstillet til MIN Indstil tryk til MAX. – Filteret i vandtilslutningen er tilsmudset Rens filteret. Rens finfilteret, udskift efter behov. – Tilførselsmængden af vand er for lav. Kontroller tilførselsmængden (se tekniske data). – Pumpen utæt Bemærk: Tilladeligt er 3 drypper/minut. Ved stærkere lækage skal maskinen kontrolleres af kunde-service. – Lækage i højtrykssystemet Højtrykssystemet og tilslutninger skal kontrolleres med hensyn til tæthed. Maskinen skal køre med åbn rensemiddeldose- ringsventil og lukket vandtilførsel indtil svømmer- beholderen er udsuget og trykken falder til "0". Åbn for vandtilløbet. Hvis pumpen stadig ikke indsuger rensemiddel kan det have følgende årsager: – Filteret i rensemidlets sugeslange er tilsmudset Rens filteret. – Kontraventilen klæbet sammen Fjern rengøringsmiddelslangen og løsn kontraven- tilen med en stump genstand. – Brændstoftank tom. Påfylde brændstof. – Vandmangel Kontroller vandtilslutningen, kontroller ledningerne. Rens filteret i tørkøringssikringen. – Brændstoffilteret tilsmudset Udskift brændstoffilteret – Ingen tændgnist Hvis du ikke kan se en tændgnist gennem skueglasset bør maskinen kontrolleres fra kunde- service. – Arbejdstryk/kapacitet for høj Reducere arbejdstryk/kapaciteten på pumpeenhe- dens tryk-/mængderegulering. – Tilsodet varmeslange Lad kundeservice fjerne sod fra maskinen. Hvis fejlen ikke kan fjernes skal maskinen kontrolle- res fra kundeservice. I de enkelte lande gælder de af vore forhandlere fastlag- te garantibetingelser. Eventuelle fejl på apparatet af- hjælpes gratis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De øn- sker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet. Bemærk: Hvis maskinen er tilsluttet til en kamin eller hvis maskinen er skjult, anbefaler vi at montere en flam- mekontrol (option). Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com Kontrollampe brændstof lyser Kontrollampe systempleje lyser Kontrollampe rengøringsmiddel lyser Maskinen kører ikke Maskinen opbygger ingen tryk Maskinen lækker, vand drypper ud af bunden Sprøjtepistol er låst og maskinen tænder og slukker konstant Maskinen indsuger ingen rensemiddel Brænderen tænder ikke Den indstillede temperatur opnås ikke ved brug med varmt vand Kundeservice Garanti Tilbehør og reservedele 86 DA– 8 Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sik- kerheds- og sundhedskrav i EU-direktiverne. Ved æn- dringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 EU-overensstemmelseserklæring Produkt: Højtryksrenser Type: 1.169-xxx Type: 1.173-xxx Type: 1.174-xxx Gældende EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2000/14/EF Anvendte harmoniserede standarder EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 HDS 7/16: EN 61000–3–3: 2013 HDS 6/10, HDS 6/12, HDS 6/14, HDS 8/17: EN 61000–3–11: 2000 EN 62233: 2008 Anvendte overensstemmelsesvurderingsprocedu- rer 2000/14/EF: Bilag V Lydeffektniveau dB(A) HDS 6/10 Målt: 91 Garanteret: 94 HDS 6/12 Målt: 91 Garanteret: 94 HDS 6/14 Målt: 91 Garanteret: 94 HDS 7/16 Målt: 92 Garanteret: 95 HDS 8/17 Målt: 93 Garanteret: 96 Chairman of the Board of Management Director Regulatory Affairs & Certification 87DA– 9 Tekniske data

HDS 6/10 HDS 6/12 HDS 6/14

Nettilslutning Spænding V 100 230-240 230 Strømtype Hz 1~ 50 1~ 50 1~ 50 Tilslutningseffekt kW 2,9 3,0 3,6 Sikring (forsinket) A 30 13 16 Kapslingsklasse -- IPX5 IPX5 IPX5 Beskyttelsesklasse -- I I I Maksimalt tilladelig netimpedans Ohm 0.3710 0.3710 0.3710 Vandtilslutning Forsyningstemperatur, maks. °C 30 30 30 Forsyningsmængde, min. l/h (l/min) 800 (13,3) 800 (13,3) 800 (13,3) Sugehøjde ud fra åbn beholder (20 °C) m 0,5 0,5 0,5 Tilførselstryk, maks. MPa (bar) 1 (10) 1 (10) 1 (10) Ydelsesdata Kapacitet, vand l/h (l/min) 240-560 (4- 9,3) 240-560 (4- 9,3) 240-560 (4- 9,3) Arbejdstryk vand (med standarddyse) MPa (bar) 3-10 (30-100) 3-12 (30-120) 3-14 (30-140) Maks. driftsovertryk (sikkerhedsventil) MPa (bar) 12 (120) 15 (150) 17 (170) Max. arbejdstryk varmt vand °C 98 98 98 Indsugning rensemiddel l/h (l/min) 0-33,6 (0-0,56) 0-33,6 (0-0,56) 0-33,6 (0-0,56) Brænderkapacitet kW 43 43 43 Makismalt fyringsolieforbrug kg/h 3,5 3,5 3,5 Sprøjtepistolens tilbagestødskraft max. N 21,8 25,6 25,6 Standarddysens dysestørrelse -- 043 042 036 Oplyste værdier ifølge EN 60335-2-79 Støjemission Lydtryksniveau L

dB(A) 94 94 94 Hånd-arm vibrationsværdi Håndsprøjtepistol m/s

2,7 2,7 2,7 Strålerør m/s

0,3 0,3 0,3 Driftsstoffer Brændstof -- Fyringsolie EL eller diesel Fyringsolie EL eller diesel Fyringsolie EL eller diesel Oliemængde l 0,3 0,3 0,3 Olietype: -- 0W40 0W40 0W40 Mål og vægt Længde x bredde x højde mm 1060 x 650 x

Typisk driftsvægt C kg 108,1 108,1 108,1 Typisk driftsvægt, CX kg -- -- 111 Brændstoftank l 15,5 15,5 15,5 Rensemiddeltank l 15,5 15,5 15,5 88 DA– 10

HDS 7/16 HDS 7/16 HDS 8/17

Nettilslutning Spænding V 400 230 400 230 Strømtype Hz 3~ 50 3~ 50 3~ 50 3~ 50 Tilslutningseffekt kW 4,7 4,7 5,7 5,7 Sikring (forsinket) A 16 16 16 16 Kapslingsklasse -- IPX5 IPX5 IPX5 IPX5 Beskyttelsesklasse -- I I I I Maksimalt tilladelig netimpedans Ohm -- -- 0.2638 Vandtilslutning Forsyningstemperatur, maks. °C 30 30 30 Forsyningsmængde, min. l/h (l/min) 900 (15) 900 (15) 1000 (16,7) Sugehøjde ud fra åbn beholder (20 °C) m 0,5 0,5 0,5 Tilførselstryk, maks. MPa (bar) 1 (10) 1 (10) 1 (10) Ydelsesdata Kapacitet, vand l/h (l/min) 270-660 (4,5- 11) 270-660 (4,5- 11) 290-760 (4,8- 12,7) Arbejdstryk vand (med standarddyse) MPa (bar) 3-16 (30-160) 3-16 (30-160) 3-17 (30-170) Maks. driftsovertryk (sikkerhedsventil) MPa (bar) 19,5 (195) 19,5 (195) 20,5 (205) Max. arbejdstryk varmt vand °C 98 98 98 Indsugning rensemiddel l/h (l/min) 0-39,6 (0-0,66) 0-39,6 (0-0,66) 0-45,6 (0-0,76) Brænderkapacitet kW 43 43 51 Makismalt fyringsolieforbrug kg/h 4,1 4,1 4,7 Sprøjtepistolens tilbagestødskraft max. N 32,4 32,4 39,8 Standarddysens dysestørrelse -- 040 040 045 Oplyste værdier ifølge EN 60335-2-79 Støjemission Lydtryksniveau L

dB(A) 95 95 96 Hånd-arm vibrationsværdi Håndsprøjtepistol m/s

4,2 4,2 2,7 Usikkerhed K m/s

0,3 0,3 0,3 Driftsstoffer Brændstof -- Fyringsolie EL eller diesel Fyringsolie EL eller diesel Fyringsolie EL eller diesel Oliemængde l 0,3 0,3 0,3 Olietype: -- SAE 90 SAE 90 SAE 90 Mål og vægt Længde x bredde x højde mm 1060 x 650 x

2,7 2,7 2,7 Strålerør m/s
