BRUGSANVISNING SUR1000 TECHNICS

• Anslut systemets anslutningskabel till systemterminalerna (CONTROL). ( 24)

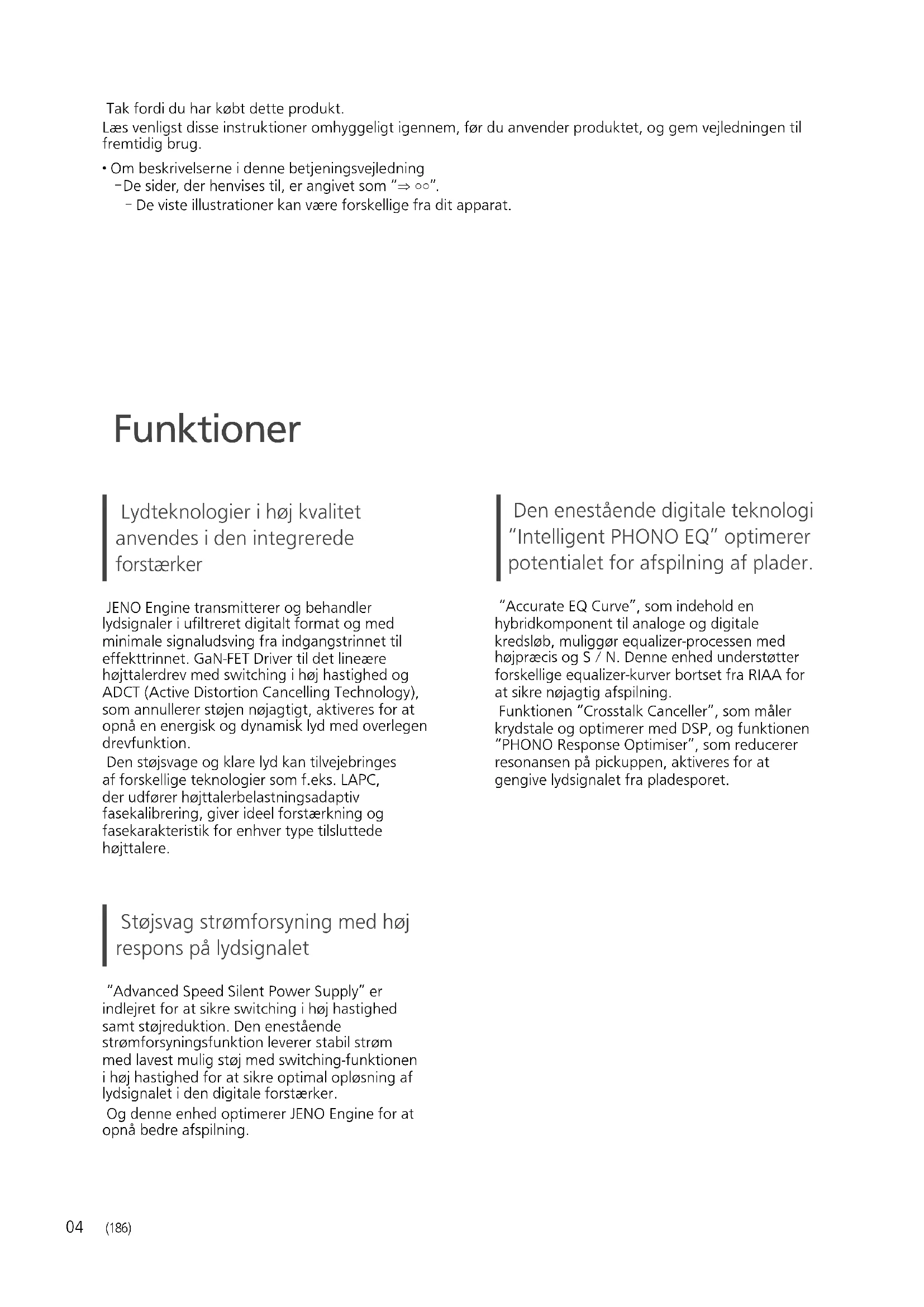

(186) Tak fordi du har købt dette produkt. Læs venligst disse instruktioner omhyggeligt igennem, før du anvender produktet, og gem vejledningen til fremtidig brug.

• Om beskrivelserne i denne betjeningsvejledning - De sider, der henvises til, er angivet som “ ○○”. - De viste illustrationer kan være forskellige fra dit apparat. Lydteknologier i høj kvalitet anvendes i den integrerede forstærker JENO Engine transmitterer og behandler lydsignaler i ufiltreret digitalt format og med minimale signaludsving fra indgangstrinnet til effekttrinnet. GaN-FET Driver til det lineære højttalerdrev med switching i høj hastighed og ADCT (Active Distortion Cancelling Technology), som annullerer støjen nøjagtigt, aktiveres for at opnå en energisk og dynamisk lyd med overlegen drevfunktion. Den støjsvage og klare lyd kan tilvejebringes af forskellige teknologier som f.eks. LAPC, der udfører højttalerbelastningsadaptiv fasekalibrering, giver ideel forstærkning og fasekarakteristik for enhver type tilsluttede højttalere. Støjsvag strømforsyning med høj respons på lydsignalet “Advanced Speed Silent Power Supply” er indlejret for at sikre switching i høj hastighed samt støjreduktion. Den enestående strømforsyningsfunktion leverer stabil strøm med lavest mulig støj med switching-funktionen i høj hastighed for at sikre optimal opløsning af lydsignalet i den digitale forstærker. Og denne enhed optimerer JENO Engine for at opnå bedre afspilning. Den enestående digitale teknologi “Intelligent PHONO EQ” optimerer potentialet for afspilning af plader. “Accurate EQ Curve”, som indehold en hybridkomponent til analoge og digitale kredsløb, muliggør equalizer-processen med højpræcis og S / N. Denne enhed understøtter forskellige equalizer-kurver bortset fra RIAA for at sikre nøjagtig afspilning. Funktionen “Crosstalk Canceller”, som måler krydstale og optimerer med DSP, og funktionen “PHONO Response Optimiser”, som reducerer resonansen på pickuppen, aktiveres for at gengive lydsignalet fra pladesporet. FunktionerDansk

(187) Indholdsfortegnelse Sikkerhedsforskrifter 06 Læs omhyggeligt “Sikkerhedsforskrifter” i denne vejledning før brug. Referencevejledning for betjening

Denne enhed, Fjernbetjening Forbindelser 12 Højttalerforbindelse, AC netledningsforbindelse Betjening 13 Afspiller via tilsluttede enheder Indstillinger 20 Andre indstillinger Fejlfinding 25 Læs fejlfinding før du anmoder om service. Andre 28 Specifikationer mv. Tilbehør AC netledning (2)

• Produktnumrene i disse driftsvejledninger er gældende fra oktober 2020.

• AC-netledningen og kalibreringspladen må ikke anvendes med andet udstyr. Indsamling af elektronikskrot og brugte batterier Kun for Den Europæiske Union og lande med retursystemer Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må blandes med almindeligt husholdningsaffald. For korrekt behandling, indsamling og genbrug af gamle produkter og batterier, skal du tage dem til indsamlingssteder i overensstemmelse med den nationale lovgivning. Ved at skaffe sig af med dem på korrekt vis hjælper du med til at spare værdifulde ressourcer og forhindre eventuelle negative påvirkninger af menneskers sundhed og miljøet. Ønsker du mere udførlig information om indsamling og genbrug skal du kontakte din kommune. Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæggelse. Information om batterisymbol (eksempler nedenfor): Dette symbol kan anvendes sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.06 Sikkerhedsforskrifter

• For at mindske risikoen for brand, elektrisk stød eller produktskade: - Dette apparat må ikke udsættes for regn, fugt, dryp eller sprøjt. - Genstande, der indeholder væsker, såsom vaser, må ikke placeres oven på apparatet. - Brug kun anbefalet tilbehør. - Dæksler må ikke fjernes. - Du må ikke selv reparere dette apparat. Vedligeholdelse må udelukkende udføres af kvalificerede teknikere. - Pas på, at der ikke falder metalgenstande ned i apparatet. - Anbring ikke tunge genstande på enheden. AC netledning

• For at mindske risikoen for brand, elektrisk stød eller produktskade: - Sørg for, at strømforsyningsspændingen svarer til den spænding, der er angivet på apparatet. - Indsæt stikproppen helt ind i stikdåsen eller elkontakten. - Lad være med at bøje eller trække i ledningen eller stille tunge genstande på den. - Rør ikke stikket med våde hænder. - Hold fast på stikproppen, når du trækker ledningen ud. - Brug aldrig en ødelagt stikprop eller stikdåse.

• Strømstikket anvendes til at afbryde enheden med. Installer denne enhed så strømstikket øjeblikkeligt kan tages ud af stikkontakten.

• Kontroller, at jordbenet på netstikket er sikkert tilsluttet for at undgå elektrisk stød. - Et apparat med KLASSE I-konstruktion skal sluttes til en netstikkontakt med en beskyttelsesjording. Forsigtig! Apparat

• Kilder til åben ild, såsom tændte stearinlys, må ikke anbringes oven på enheden.

• Dette apparat kan modtage radiointerferens under brug pga. af tændte mobiltelefoner. Hvis der forekommer interferens, skal du øge afstanden mellem dette apparat og mobiltelefonen.

• Denne enhed er beregnet til brug i fastlandsklimaer og tropeklimaer.

• Læg ikke noget på denne enhed. Den kan blive meget varm, når den er tændt.

• Undgå at røre ved denne enheds øverste overflade. Den kan blive meget varm, når den er tændt. Placering

• Anbring enheden på en plan, vandret overflade.

• For at mindske risikoen for brand, elektrisk stød eller produktskade: - Dette apparat må ikke installeres eller anbringes i en reol, et indbygget skab eller et andet aflukket område. Sørg for god ventilation til apparatet. - Ventilationshullerne må ikke tilstoppes med aviser, duge, gardiner og lignende genstande. - Dette apparat må ikke udsættes for direkte sollys, høje temperaturer, høj luftfugtighed eller kraftige vibrationer.

• Sørg for, at placeringsstedet tilstrækkeligt solidt til at bære enhedens vægt ( 28).

• Undlad at løfte eller bære denne enhed ved at holde i drejeknapperne. Dette kan medføre tab af enheden, hvilket kan resultere i personskade eller funktionsfejl på enheden.Dansk

Sikkerhedsforskrifter (189) Batteri

• Fare for eksplosion, hvis batteriet ikke udskiftes korrekt. Udskift kun med den type, der anbefales af fabrikanten.

• En forkert håndtering af batterier kan forårsage lækage fra elektrolyten, og dette kan udløse en brand. - Fjern batteriet, hvis fjernbetjeningen ikke skal anvendes i længere tid. Opbevar batterierne køligt og mørkt. - Udsæt dem ikke for varme eller direkte ild. - Batteriet eller batterierne må ikke udsættes for direkte sollys i en bil i en længere periode, hvor døre eller vinduer er lukket. - Skil dem ikke ad, og lad være med at kortslutte dem. - Alkaline eller mangan-batterier må ikke genoplades.

Brug ikke batterier, hvis beklædning er taget af. - Brug ikke gamle og nye batterier eller forskellige slags på samme tid.

• Kontakt de lokale myndigheder eller din forhandler for at spørge om den korrekte bortskaffelsesmetode for batterierne.

• Undgå brug under følgende forhold. - Ekstremt høje eller lave temperaturer under brug, opbevaring eller transport. - Udskiftning af et batteri med en forkert type. - Bortskaffelse af et batteri på åben ild eller i en varm ovn eller mekanisk knusning eller opskæring af et batteri, da dette kan medføre eksplosion. - Ekstremt høje temperaturer og/eller et ekstremt lavt lufttryk, som kan medføre eksplosion eller lækage af brændbare væsker eller gasser. Installation Enhed Sluk for alt udstyr inden tilslutning, og læs de relevante betjeningsanvisninger.

• Enhedens mål finder du her ( 28)

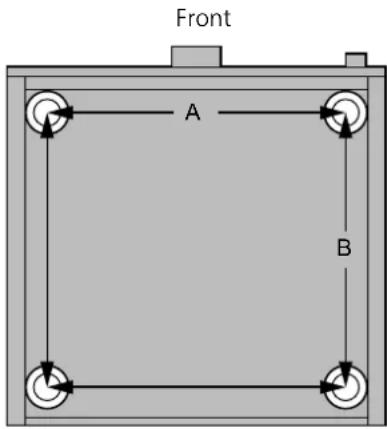

• Målene på enhedens ben findes på følgende figur.

• Selvom pladen kan være ordrejet pga. opbevaring eller anvendelse, er pladen udviklet til at afspilles til “Cartridge Optimiser”, selvom pladen er let bøjet.

• Pladen bør opbevares horisontalt. Stabling af plader eller opbevaring af plader i en uhensigtsmæssig vinkel kan forårsage, at pladen bliver fordrejet.08 Referencevejledning for betjening Denne enhed (190)

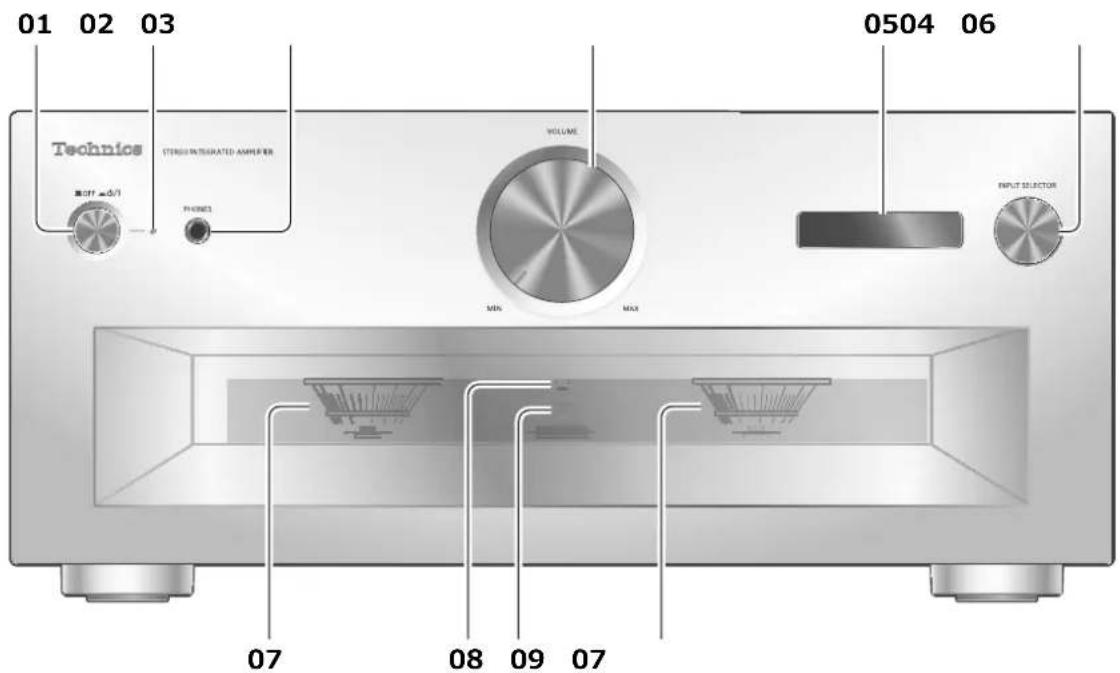

] (slukket): Enheden er slukket.

] (tændt): Enheden er tændt.

• Enheden bruger stadig en mindre mængde strøm, når den er slukket. Tilstanden Slukket anvender mindre strøm. 02 Strømindikator

• Blå: Enheden er slået til.

• Slukket: Enheden er slået fra. 03 Stik til hovedtelefoner

• Hvis stikket er tilsluttet, udsendes der ingen lyd fra højttalerne og terminalerne REC OUT/ PRE OUT. ( 19)

• Der udsendes ingen lyd fra stikket til hovedtelefonerne, mens “MAIN IN” er valgt som indgangskilde på enheden. ( 18)

• Overdreven lydpres fra øretelefoner og hovedtelefoner kan forårsage nedsat hørelse.

• Når der lyttes ved fuld lydstyrke i lange perioder, kan det ødelægge brugerens ører. 04 Lydstyrkeknap

• -- dB (min), -88,0 dB til 0 dB (maks) 05 Visning

• Oplysninger som f.eks. indgangskilde mv. vises. ( 26)

• Når enheden tændes, blinker indgangskilden på displayet, før enheden starter. (Der høres ingen lyd, mens enheden blinker.) 06 Knap til indgangsvælger

• Drej denne knap med eller mod uret for at skifte indgangskilde. 07 Spidseffektmåler

• Viser udgangsniveauet. 100 % er den nominelle ydelse ( 28).

• Modtagelsesvinkel: Ca. 30° mod venstre og højreDansk

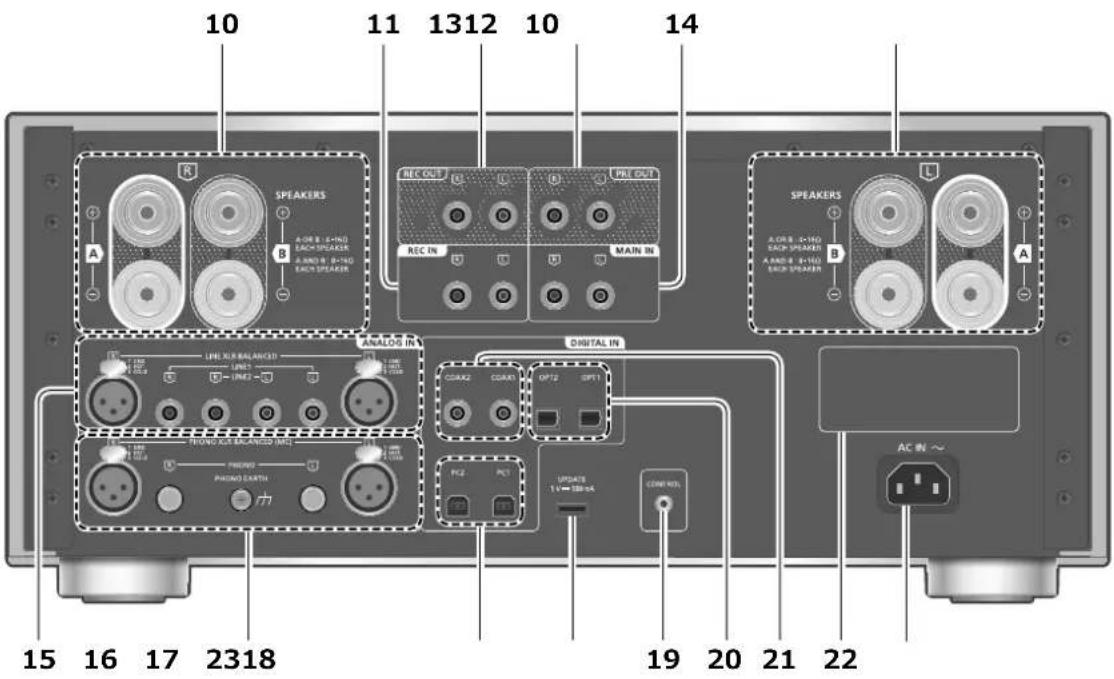

• Terminalen PHONO EARTH er til tilslutning af jordledning til en pladespiller.

• Anvend et kabel, der ikke er længere end 3 m.

• Modelnummeret står angivet. 23 AC-indgangstilslutningspunkt (

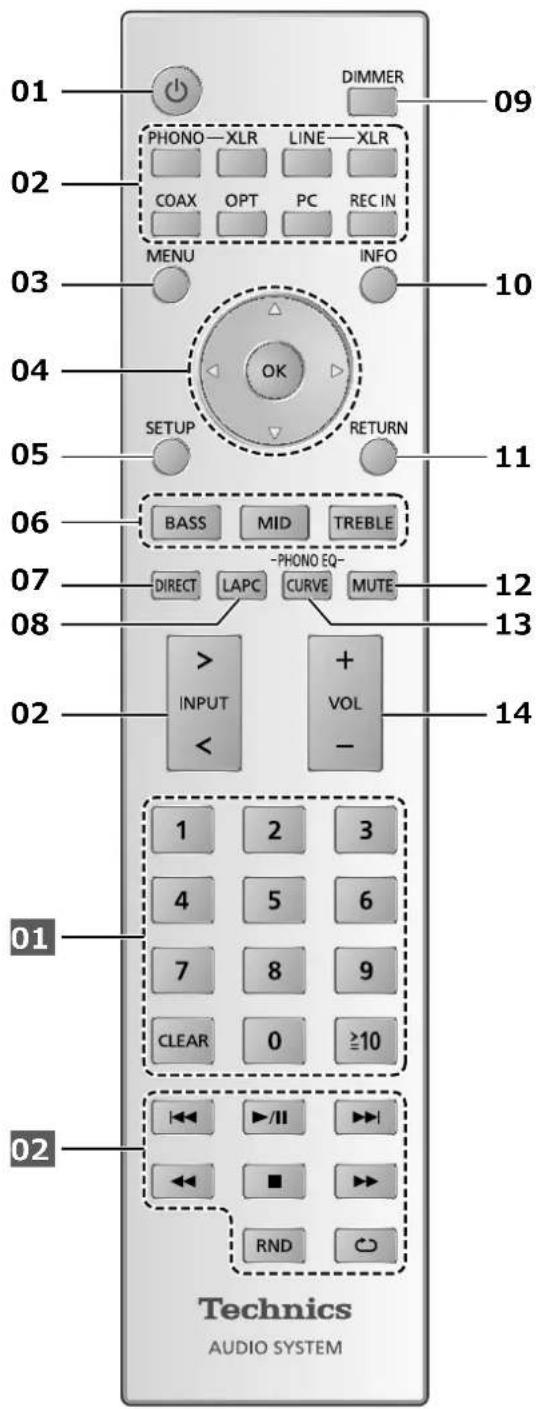

( 12)10 Referencevejledning for betjening Fjernbetjening (192)

Brug af fjernbetjeningen

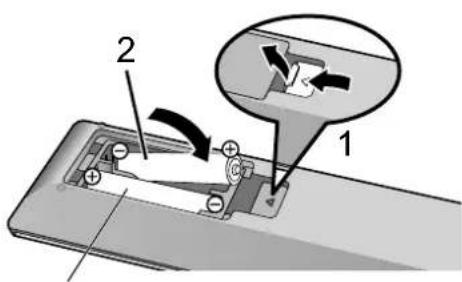

R03/LR03, AAA (Alkaline eller mangan-batterier) Bemærk • Isæt batteriet så polerne ( og ) passer sammen med polerne i fjernbetjeningen.

• Peg fjernbetjeningen mod fjernbetjeningens signalsensor på dette apparat. ( 08)
• Hold batterierne uden for børns rækkevidde for at forhindre, at de sluger dem. 01 []: Knappen Standby/Tænd
• Tryk for at skifte enheden fra standby- tilstand eller omvendt. I standby-tilstand forbruger enheden stadig en lille mængde strøm. 02 Skift indgangskilde ( 13, 14, 15, 16, 19)11 Dansk Referencevejledning for betjening (193) 03 [MENU]: Gå ind i menuen ( 13, 14, 15, 16, 18) 04 [ ], [ ], [ ], [ ]/[OK]: Valg/OK 05 [SETUP]: Gå ind i opsætningsmenuen ( 20) 06 [BASS]/[MID]/[TREBLE]: Juster toneområde (BASS/MID/TREBLE).

• Tryk på [ ], [ ] for at justere toneområde. 07 [DIRECT]: Tænd/sluk for Direct 08 [LAPC]: Mål forstærkerens udgangssignal, når højttalerne er tilsluttet, og tilpas enhedens udgangssignal ( 22) 09 [DIMMER]: Justér lysstyrken på indikatoren for spidseffektmåler, display mv.

• Hvis displayet er slukket, vil det kun lyse op i et par sekunder, når du betjener enheden. Før displayet slukker igen, vil “Display Off” blive vist i nogle få sekunder.

• Tryk på denne knap for at vise samplinghastighed og andre oplysninger. (Oplysningerne varierer afhængig af indgangskilden.) 11 [RETURN]: Gå tilbage til forrige visning 12 [MUTE]: Dæmp lyden

• Tryk på [MUTE] igen for at afslutte. “MUTE” bliver også slettet, når du justerer lydstyrken på enheden, eller når du sætter enheden på standby. 13 [CURVE]: Aktiver PHONO-equalizerkurve. 14 [+VOL-]: Justér lydstyrken

• Lydstyrkeinterval: -- dB (min), -88,0 dB til 0 dB (maks) ■ Knapper, der fungerer på Technics- enheder, der understøtter systemkontrol Fjernbetjeningen til denne enhed fungerer også med Technics-enheder, der understøtter systemkontrol (netværkslydafspiller, CD-afspiller mv.). Hvis du vil have yderligere oplysninger om betjening af enhederne, skal du se de pågældende betjeningsvejledninger.

Betjeningsknapper til afspilning Fjernbetjeningstilstand Hvis andet udstyr reagerer på den medfølgende fjernbetjening, skal du ændre fjernbetjeningstilstanden.

• Fabriksindstillingen er “Mode 1”. 1 Tryk på [SETUP]. 2 Tryk på [ ], [ ] flere gange for at vælge “Remote Control”, og tryk derefter på [OK].

• Enhedens aktuelle fjernbetjeningstilstand vises i et par sekunder. 3 Når “Set Mode 1/2” vises, skal du ændre fjernbetjeningstilstanden. For at indstille “Mode 1”: Tryk på og hold [OK] og [1] inde i mindst 4 sekunder. For at indstille “Mode 2”: Tryk på og hold [OK] og [2] inde i mindst 4 sekunder. 4 Ret fjernbetjeningen mod denne enhed, og tryk på og hold [OK] i mindst 4 sekunder.

• Hvis fjernbetjeningstilstanden ændres, vises den nye tilstand på displayet i nogle få sekunder. ■ Når “Remote 1” eller “Remote 2” vises Når “Remote 1” eller “Remote 2” vises, er denne enheds fjernbetjeningstilstand og tilstanden for fjernbetjeningen forskellige. Udfør trin 3 ovenfor.12 Forbindelser Højttalere/AC netledning (194)

• Brug kun den medfølgende AC-netledning.

• Isæt kabelstikkene korrekt.

• Bøj ikke kablerne ved skarpe vinkler.

• For at optimere lydudgangssignalet kan du måle forstærkerens udgangssignal og korrigere enhedens udgangssignal, når den er tilsluttet højttalerne. ( 22) Højttalerforbindelse Højttalere Højttalerkabler (medfølger ikke) 1 Drej knopperne for at løsne dem, og sæt kernetrådene ind i hullerne. 2 Stram knopperne igen. Bemærk

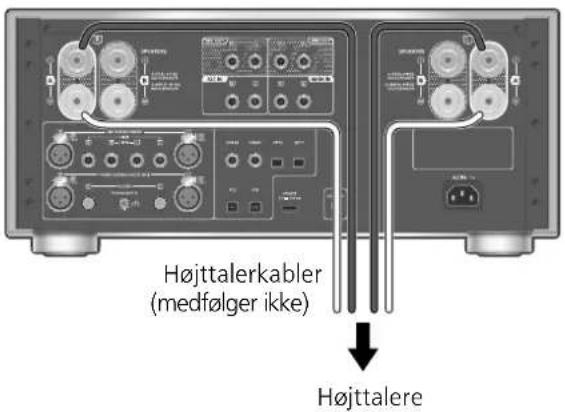

• Når tilslutningerne er udført, skal du trække let i højttalerkablerne for at kontrollere, at de er korrekt tilsluttet.

• Pas på ikke at krydse (kortslutte) højttalerledninger eller vende polariteten om, da forstærkeren kan blive beskadiget.

• Forbind terminalernes polariteten (+/-) korrekt. I modsat fald kan det påvirke stereoeffekten eller medføre en fejlfunktion.

• Se højttalernes betjeningsvejledning for yderligere oplysninger.

• Selvom spadestikket (A: 16 mm eller mindre, B: 8 mm eller mere) kan tilsluttes, kan nogle stik muligvis ikke tilsluttes pga. stikkets udformning.

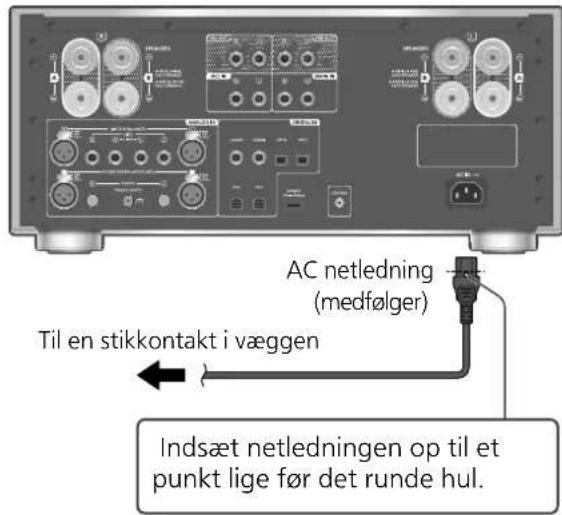

AC-netledningsforbindelse Forbind først efter at alle andre forbindelser er udført. Til en stikkontakt i væggen AC netledning (medfølger) Indsæt netledningen op til et punkt lige før det runde hul. Bemærk

• Denne enhed forbruger en lille mængde AC strøm ( 28) selv når enheden er på standby tilstand. Tag stikket ud af hovedstikkontakten, hvis du ikke skal bruge enheden i en længere periode. Anbring enheden, så stikket let kan fjernes.13 Dansk Forbindelser / Betjening (195) Betjening Anvendelse af en digital lydudgangsenhed

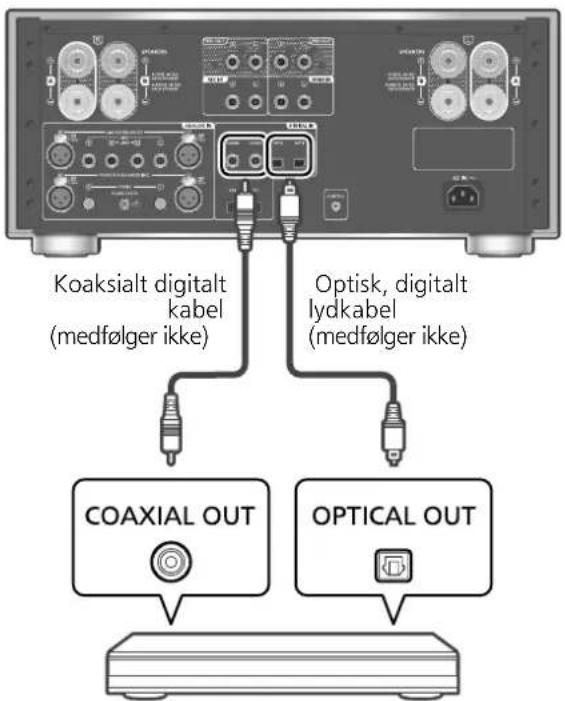

Koaksialt digitalt kabel (medfølger ikke) CD-afspiller osv. Optisk, digitalt lydkabel (medfølger ikke) Anvendelse af et koaksialt digitalkabel 1 Tag AC netledningen ud. 2 Tilslut enheden til en CD-afspiller mv. 3 Tilslut AC netledningen til enheden. ( 12) 4 Tryk enhedens tænd-/slukknap til positionen [

5 Tryk på [COAX] for at vælge “COAX1”/“COAX2”.

• Du kan også vælge indgangskilden ved at dreje på indgangsvælgeren. 6 Start afspilning på den tilsluttede enhed. Bemærk

• Denne enheds digitale lydindgangstilslutningspunkter kan kun spore følgende lineære PCM-signaler. Hvis du vil have flere oplysninger, skal du se betjeningsvejledningen til enheden. - Samplingsfrekvens: Koaksial digital indgang 32/44,1/48/88,2/96/176,4/192 kHz Du kan tilslutte CD-afspilleren mv. med et koaksialt digitalt kabel (medfølger ikke)/ optisk digitalt lydkabel (medfølger ikke) til denne enhed og afspille musik. Optisk digital indgang 32/44,1/48/88,2/96 kHz - Antal kvantiseringsbit: 16/24 bit Anvendelse af et optisk digitallydkabel 1 Tag AC netledningen ud. 2 Tilslut enheden til en CD-afspiller mv. 3 Tilslut AC netledningen til enheden. ( 12) 4 Tryk enhedens tænd-/slukknap til positionen [

5 Tryk på [OPT] for at vælge “OPT1”/“OPT2”.

• Du kan også vælge indgangskilden ved at dreje på indgangsvælgeren. 6 Start afspilning på den tilsluttede enhed. Justering af lydens forsinkelsestid Indstil til “Low Latency” for at justere lydens forsinkelsestid, mens “LAPC” er indstillet til “On”. 1 Tryk på [MENU]. 2 Tryk på [OK]. 3 Tryk på [ ], [ ] for at vælge “Normal”/“Low Latency”, og tryk dernæst [OK].

• Afhængig af sporet aktiveres dette muligvis ikke, selv når det er indstillet. MQA

-dekodning EN MQA-fil eller -stream kan dekodes for at levere samme lyd som den oprindelige masteroptagelse. ( 20)14 (196) Betjening Brug af PC osv. Du kan tilslutte PC’en og andre enheder med et USB 2.0-kabel (medfølger ikke) til denne enhed og afspille musik. PC osv. USB 2.0-kabel (medfølger ikke) Lydenhed med USB-udgangsterminal som f.eks. ST-G30 mv. ■ Klargøring Oprettelse af forbindelse til en PC

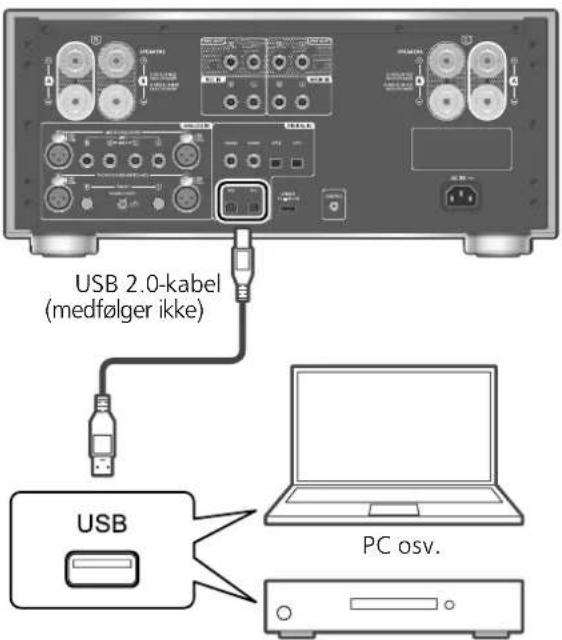

• Inden du forbinder til en PC, bedes du følge disse trin nedenfor.

• Download og installér appen fra nedenstående websted. www.technics.com/support/ 1 Tag AC netledningen ud. 2 Tilslut denne enhed og en PC osv. 3 Tilslut AC netledningen til enheden. ( 12) 4 Tryk enhedens tænd-/slukknap til positionen [

5 Tryk på [PC] for at vælge “PC1”/“PC2”.

• Du kan også vælge indgangskilden ved at dreje på indgangsvælgeren. 6 Start afspilning ved at bruge den tilegnede app “Technics Audio Player” på den tilsluttede PC. Bemærk

• Når du tilslutter en lydenhed vha. en USB- udgangsterminal som f.eks. ST-G30 mv., skal du se betjeningsvejledningen for den tilsluttede enhed.

• Se “Formatstøtte” for at få oplysninger om understøttede formater. ( 28) Justering af lydens forsinkelsestid Indstil til “Low Latency” for at justere lydens forsinkelsestid, mens “LAPC” er indstillet til “On”. 1 Tryk på [MENU]. 2 Tryk på [OK]. 3 Tryk på [ ], [ ] for at vælge “Normal”/“Low Latency”, og tryk dernæst [OK].

• Afhængig af sporet aktiveres dette muligvis ikke, selv når det er indstillet. MQA-dekodning EN MQA-fil eller -stream kan dekodes for at levere samme lyd som den oprindelige masteroptagelse. ( 20)15 Dansk Betjening Sådan anvender du en analog lydudgangsenhed (197) Analogt lydkabel (medfølger ikke) Blu-ray-diskafspiller osv.

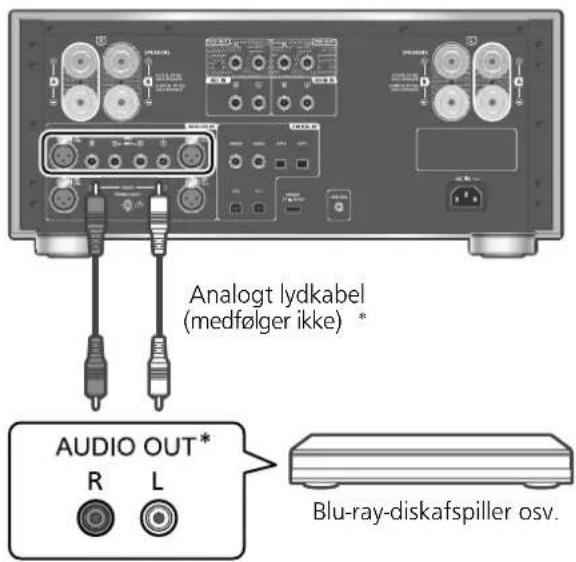

: Illustrationen viser et eksempel på tilslutning med et analogt lydkabel. Du kan også tilslutte enheden med et XLR-kabel. Du kan tilslutte en Blu-ray-afspiller mv. med et analogt lydkabel (medfølger ikke) til denne enhed og afspille musik. 1 Tag AC netledningen ud. 2 Tilslut enheden til en Blu-ray-afspiller mv. 3 Tilslut AC netledningen til enheden. ( 12) 4 Tryk enhedens tænd-/slukknap til positionen [

• Du kan også vælge indgangskilden ved at dreje på indgangsvælgeren. 6 Start afspilning på den tilsluttede enhed. Når optageren er tilsluttet enheden. Når optagelsesudstyr tilsluttes enheden, skal du bruge det analoge lydkabel (medfølger ikke) og tilslutte terminalen REC IN til lydudgangsterminalerne på det tilsluttede udstyr. Tilslut terminalerne REC OUT til lydindgangsterminalerne på det tilsluttede udstyr. ( 19)

• Tryk på [REC IN] for at skifte indgangskilden til “REC IN”. Minimering af lydforvrængning Hvis lydforvrængning forekommer, når de analoge lydindgangsterminaler anvendes, hjælper det muligvis at indstille lydkvaliteten til “On”.

• Fabriksindstillingen er “Off”. 1 Tryk på [MENU]. 2 Tryk på [ ], [ ] flere gange for at vælge “Attenuator”, og tryk derefter på [OK]. 3 Tryk på [ ], [ ] for at vælge “On”, og tryk derefter på [OK]. Reduktion af lavfrekvensstøj Reducerer den lavfrekvensstøj, der forårsages af pladens fordrejning.

• Fabriksindstillingen er “Off”. 1 Tryk på [MENU]. 2 Tryk på [ ], [ ] flere gange for at vælge “Subsonic Filter”, og tryk derefter på [OK]. 3 Tryk på [ ], [ ] for at vælge “On”, og tryk derefter på [OK].16 Betjening Brug af pladespiller (198) PHONO-kabel (medfølger ikke) PHONO-jordkabel (medfølger ikke) Pladespiller

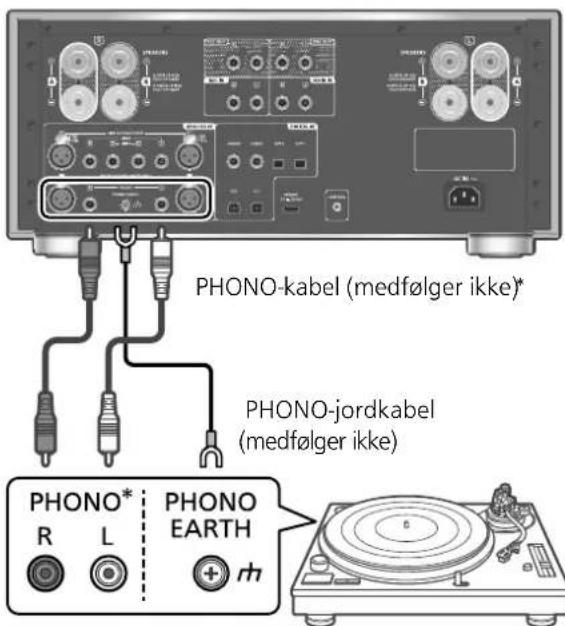

: Illustrationen viser et eksempel på tilslutning med et PHONO-kabel. Du kan også tilslutte enheden med et PHONO-XLR-kabel. 1 Tag AC netledningen ud. 2 Tilslut enheden til en pladespiller.

• Udtag de korte PHONO-stik, når du tilslutter til de analoge lydindgangsterminaler (PHONO).

• PHONO-terminaler til tilslutning af pladespiller understøtter MM/MC-pickupper. (Kun PHONO XLR-terminaler understøtter MC-pickupper.) 3 Tilslut AC netledningen til enheden. ( 12) 4 Tryk enhedens tænd-/slukknap til positionen [

• Du kan også vælge indgangskilden ved at dreje på indgangsvælgeren. 6 Start afspilning på den tilsluttede pladespiller.

• Når du tilslutter en pladespiller til en indbygget PHONO-equalizer, skal du bruge det analoge lydkabel til at tilslutte til de analoge lydindgangsterminaler (LINE1 eller LINE2) på denne enhed. ( 15)

• Når du tilslutter en pladespiller med et PHONO- jordkabel, skal du tilslutte PHONO-jordkablet til terminalen PHONO EARTH på denne enhed. Valg af pickup Vælg indstillingerne (MM/MC), der passer til patrontypen på den tilsluttede pladespiller. 1 Tryk på [MENU].

Ikke tilgængelig, når “PHONO XLR” er valgt som indgangskilde. (Indstillingen fastsættes til “MC”.)

• Når “MM/MC” justeres, fastsættes “Cartridge Optimiser” til “Off”. Indstil “Cartridge Optimiser” igen, eller vælg de registrerede data, der svarer til “MM/MC”. ( 17) Justering af lydindgangsniveauet Hvis lydforvrængning forekommer eller indgangsniveauet er lavt, når de analoge lydindgangsterminaler anvendes, hjælper det muligvis at justere forstærkningen. 1 Tryk på [MENU]. 2 Tryk på [ ], [ ] for at vælge “Gain”, og tryk derefter på [OK]. 3 Tryk på [ ], [ ] for at justere, og tryk derefter på [OK].

• Når “Gain” justeres, fastsættes “Cartridge Optimiser” til “Off”. Indstil “Cartridge Optimiser” igen, eller vælg de registrerede data, der svarer til “Gain”. ( 17) Optimering af pickuptype Enheden måler og optimerer pickuppens krydstale- og frekvenskarakteristika ved at afspille den medfølgende kalibreringsplade på den tilsluttede pladespiller.

• Afhængig af indstillingen “Cartridge Optimiser”, indstilles “REC OUT” til “Off”, og foregår lydudgangen ikke fra de analoge udgangsterminaler (REC OUT). ■ Forberedelse

• Indstil “Gain” på denne enhed i henhold til den tilsluttede pladespillers pickup.17 Dansk Betjening (199) 1 Tryk på [MENU]. 2 Tryk på [ ], [ ] flere gange for at vælge “Cartridge Optimiser”, og tryk derefter på [OK].

• “Prepare Calibration Record” vises. 4 Start afspilning af kalibreringspladen på den tilsluttede pladespiller, og tryk derefter på [OK].

• Afspil det ydre spor på kalibreringspladen først. Kalibreringspladen har to spor på hver side (ca. 3 minutter). Afspil et andet spor, hvis optimeringen ikke starter korrekt.

• Der lyder en testtone fra højttalerne.

• Tre typer optimerede data kan gemmes. Dataene overskrives, hvis du vælger data, der allerede er registreret. 8 Tryk på [OK].

• Hvis du ikke vil redigere navnet, skal du trykke på [ ] for at afslutte. Målingen fuldføres, og de optimerede data registreres.

• “A” kan tilføjes, når du trykker på [ ], når det sidste bogstav i navnet er valgt.

• Tryk på [CLEAR] for at slette et bogstav. Ændring af PHONO-equalizerkurve Du kan ændre enhedens equalizerkurve. Enheden understøtter en simuleret equalizerkurve, før den overgår til RIAA.

• Fabriksindstillingen er “RIAA”. 1 Tryk på [MENU].

• Du kan også ændre equalizerkurven ved at trykke på [CURVE]. Reduktion af lavfrekvensstøj Reducerer den lavfrekvensstøj, der forårsages af pladens fordrejning. ( 15)18 Betjening Brug af denne enhed som forstærker (200) Indstil lyden på AV-modtageren, kontrolforstærkeren mv. til minimum, før du tilslutter enheden. Mens du anvender denne enhed som forstærker, skal lydstyrkejusteringen på denne enhed deaktiveres. Justér lyden lidt efter lidt på den tilsluttede enhed. Undlad at udsende lydsignalet fra terminalerne REC OUT/PRE OUT til terminalerne MAIN IN på enheden. Hvis du gør det, kan der opstå fejlfunktion.

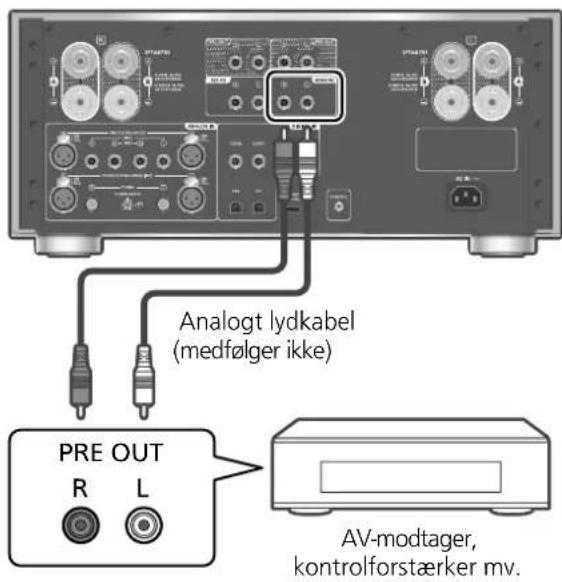

PREOUT AV-modtager, kontrolforstærker mv. Analogt lydkabel (medfølger ikke) 1 Tag AC netledningen ud. 2 Tilslut enheden til en AV-modtager, kontrolforstærker mv., efter at du har minimeret lydstyrken på enheden. 3 Tilslut AC netledningen til enheden. ( 12) 4 Tryk enhedens tænd-/slukknap til positionen [

5 Tryk på [SETUP]. 6 Tryk på [ ], [ ] flere gange for at vælge “MAIN IN”, og tryk derefter på [OK]. 7 Tryk på [ ], [ ] for at vælge “On”, og tryk på [OK]. 8 Bekræft den viste meddelelse, og tryk derefter på [OK]. 9 Tryk på [ ], [ ] for at vælge “Yes”, og tryk derefter på [OK]. 10 Start afspilning på den tilsluttede enhed. Bemærk

• Det er ikke muligt at justere lydstyrken på denne enhed.

• Der udsendes ikke lyd fra stikket til hovedtelefonerne og terminalerne REC OUT/ PRE OUT. Minimering af lydforvrængning Hvis lydforvrængning skulle forekomme, kan dette muligvis afhjælpes ved at indstille attenuatoren til “On”.

• Fabriksindstillingen er “Off”. 1 Tryk på [MENU]. 2 Tryk på [OK]. 3 Tryk på [ ], [ ] for at vælge “On”, og tryk derefter på [OK]. Du kan tilslutte AV-modtager, kontrolforstærker mv. med et analogt lydkabel (medfølger ikke) til enheden og bruge enheden som forstærker.19 Dansk Betjening (201) Brug af en analog lydudgangsenhed Undlad at udsende lydsignalet fra terminalerne REC OUT/PRE OUT til de analogue lydindgangsterminaler på enheden. Hvis du gør det, kan der opstå fejlfunktion. Tilslutning af en forstærker, subwoofer mv. Du kan tilslutte en forstærker, subwoofer mv. med et analogt lydkabel (medfølger ikke) til udsending af analoge lydsignaler. AUDIOIN Analogt lydkabel (medfølger ikke) Forstærker, subwoofer mv. 1 Tag AC netledningen ud. 2 Tilslut enheden til en forstærker, subwoofer mv. 3 Tilslut AC netledningen til enheden. ( 12) 4 Tryk enhedens tænd-/slukknap til positionen [

• Hvis du vil have flere oplysninger, skal du se betjeningsvejledningen til enheden.

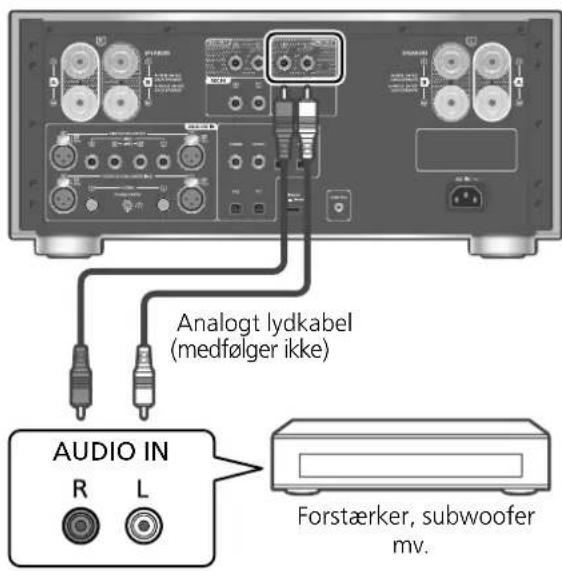

• Lydsignalet fra den forstærker, subwoofer mv., der er tilsluttet terminalerne PRE OUT, kan aktiveres/deaktiveres. ( 21) Tilslutning af optagelsesudstyr Når optagelsesudstyr tilsluttes enheden, skal du bruge det analoge lydkabel (medfølger ikke) og tilslutte terminalen REC IN til lydudgangsterminalerne på det tilsluttede udstyr. Tilslut terminalerne REC OUT til lydindgangsterminalerne på det tilsluttede udstyr.

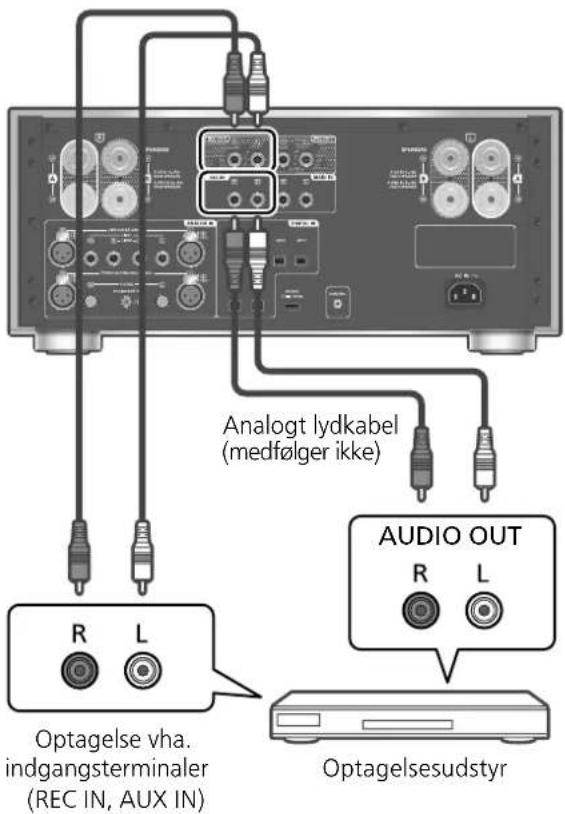

• Tryk på [REC IN] for at skifte indgangskilden til “REC IN”. AUDIOOUT Analogt lydkabel (medfølger ikke) Optagelsesudstyr Optagelse vha. indgangsterminaler (REC IN, AUX IN) 1 Tag AC netledningen ud. 2 Tilslut denne enhed og optagelsesudstyret. 3 Tilslut AC netledningen til enheden. ( 12) 4 Tryk enhedens tænd-/slukknap til positionen [

• Ustabil lyd forekommer i udgangssignalet, når der skiftes indgangskilde.

• Lydsignalet fra optagelsesudstyret, der er tilsluttet terminalerne REC OUT, kan aktiveres/ deaktiveres. ( 21)20 (202) Indstillinger Justering af lyd, andre indstillinger 1 Tryk på [SETUP]. 2 Tryk på [ ], [ ] flere gange for at vælge menuen, og tryk derefter på [OK]. 3 Tryk på [ ], [ ], [ ], [ ] for at vælge det ønskede punkt eller den ønskede værdi, og tryk derefter på [OK]. Lydeffekter og andre indstillinger kan indstilles. Justering af BASS/MID/TREBLE “Tone Control” Toneområdet kan justeres ved at trykke på [BASS]/[MID]/[TREBLE].

• Justering af toneområde aktiveres ved at trykke på [BASS]/[MID]/[TREBLE] og indstille “Tone Control” til “On”.

• Hvert niveau kan justeres mellem “-10” og “+10”.

• Når du tilslutter en Technics-enhed, der understøtter systemkontrol (netværkslydafspiller mv.), til enheden, kan lydindstillingen på den tilsluttede enhed have prioritet over denne enhed. Justér lyden på den tilsluttede enhed.

• Ikke tilgængelig, når enheden anvendes som forstærker ( 18). Justér lyden på AV-modtager, kontrolforstærker mv.

• Indstil “Tone Control” til “Off” for at annullere justering af “BASS”, “MID” og “TREBLE”. Justering af højttalerbalance “Balance L/R” Justerer balancen imellem udgangen fra venstre og højre højttalere.

• Når enheden anvendes som forstærker ( 18), deaktiveres denne indstilling. Justér indstillingen på den tilsluttede enhed. Justering af lydattenuatoren “VOLUME Attenuator” Indstil til “On (-20dB)”, så attenuatoren nemt kan justere lydstyrken ved lav lydstyrke.

• Fabriksindstillingen er “Off”.

• “ATT” vises efter indstilling.

• Ikke tilgængelig, når enheden anvendes som forstærker ( 18). Justér lyden på AV-modtager, kontrolforstærker mv. MQA-dekodning “MQA Decoding” Denne enhed omfatter MQA-teknologi (Master Quality Authenticated), som muliggør afspilning af MQA-lydfiler og -streams med lyden fra den oprindelige masterindspilning. Den indbyggede MQA-dekoder gendanner signalet med den høje opløsning, der normalt høres i et studie, og bekræfter det vha. en godkendelsessignatur. Se www.mqa.co.uk/customer/mqacd for at få yderligere oplysninger. MQA-dekoderfunktionen skal indstilles til “On” for at give MQA-masterkvalitetslyd.

• “MQA”, “MQA Studio” mv. vises, mens der afspilles MQA-lydfiler og -streams. Valg af højttalerterminaler “SPEAKERS” Vælg de højttalerterminaler, der skal anvendes.

• Fabriksindstillingen er “A”.21 Dansk Indstillinger (203) Aktivering af lydudgang “PRE OUT” Aktiverer/Deaktiverer lydudgangen fra terminalerne PRE OUT.

• Fabriksindstillingen er “On”. Aktivering af lydudgang “REC OUT” Aktiverer/Deaktiverer lydudgangen fra terminalerne REC OUT.

• Når “LAPC” eller “Response Optimisation” indstilles til “On”, kan “REC OUT” indstilles til “Off”.

• Fabriksindstillingen er “On”. Auto off funktion “Auto Off” Denne enhed er designet, så den sparer på strømforbruget og sparer energi. Enheden har ikke været brugt i ca. 20 minutter og går på standby inden for et minut. Tryk på en vilkårlig knap for at annullere.

• Fabriksindstillingen er “On”. Du deaktiverer denne funktion ved at vælge “Off”.

• “Auto Off” vises i 3 minutter, inden enheden slukkes. Bemærk

• Indstillingen gemmes, selv hvis der slukkes og tændes for strømmen. Justering af lysdæmperen “Auto DIMMER” Hvis enheden ikke anvendes i ca. 20 minutter, justeres lysstyrken midlertidigt på spidseffektmåler, strømindikator, LAPC-indikator mv.

• Fabriksindstillingen er “On”.

• Funktionen “Auto Off” har prioritet, når “Auto Off” er indstillet til “On”. Visning af modelnavn “Model No.” Modelnavnet vises. Kontrol af firmware version “F/W Version” Den installerede firmware version vises.22 (204) Indstillinger Anvendelse af udgangskorrektion (LAPC) Måling af forstærkerens udgangssignal og korrigering af enhedens udgangssignal (LAPC) ■ Klargøring

• Frakobl hovedtelefonerne. Testtone, der udsendes under måling. For at sikre målenøjagtigheden udsender højttalerne en testtone med regelmæssige mellemrum. (i ca. 3 minutter) Man kan ikke ændre lydstyrken, der udsendes, mens målingen er i gang. 1 Tryk enhedens tænd-/slukknap til positionen [ ]. 2 Tryk på [LAPC], og hold knappen inde, indtil meddelelsen “Please Wait” vises. “LAPC Measuring” vises, og enheden går i gang med at måle forstærkerens udgangssignal. Tjek, at testtonen udsendes fra både venstre og højre højttaler. Når målingen er udført, tændes der automatisk for forstærkerens udgangskorrektion.

• Hvis du forbinder hovedtelefonerne under måling eller korrigering af forstærkerens signal, vil den blive annulleret. Bemærk

• Funktion til udgangskorrektion kan indstilles for “A”, “B”, eller “A+B” af “SPEAKERS”. (Funktion til udgangskorrektion er ikke tilgængelig, når indstillingen er “Off”.)

• Måling af forstærkersignalet annulleres under følgende forhold: - Når der trykkes på [MUTE]/[LAPC] - Når der skiftes indgangskilde ■ Tænding/slukning af udgangskorrektionsfunktionen Tryk på [LAPC] for at vælge “On”/“Off”.

• LAPC-indikatorer og “LAPC : On” vises, mens udgangskorrektionen er i gang. Bemærk

• Måling er ikke tilgængelig for lydudgangssignalet fra terminalerne REC OUT/ PRE OUT på enheden. ( 19)

• Afhængigt af typen af de tilsluttede højttalere, kan effekten af funktionen for udgangskorrektion være minimal.

• Det korrigerede udgangssignal er i kraft, indtil du måler udgangssignal igen. Hvis du bruger andre højtalere, skal du foretage målingen igen.

• Når “REC OUT” er indstillet til “On”, kan “LAPC” være deaktiveret. Direct-tilstand Dette giver mulighed for pålidelig og højkvalitetsgengivelse af den oprindelige lydoptagelse og annullerer tonekontrolindstillingen.

• Fabriksindstillingen er “Off”. Tryk på [DIRECT] for at vælge “On”/“Off”.

• Indstil til “On” for at aktivere tilstanden.

• Når du trykker på [BASS]/[MID]/[TREBLE], annulleres direkte tilstand, og “Tone Control” indstilles til “On” ( 20) Du kan foretage optimal justering alt efter dine egne højttalere.23 Dansk Indstillinger (205) Firmwareopdateringer Firmwareopdateringer “F/W Update” Panasonic kan lejlighedsvis udgive opdateret firmware til dette apparat, som kan forbedre den måde, en funktion udføres på. Disse opdateringer er tilgængelige gratis.

• For oplysninger om opdateringen bedes du se følgende websted. www.technics.com/support/firmware/ Download tager ca. 3 minutter. Afbryd ikke AC netledningen eller sæt enheden på standby under opdatering. USB-flashhukommelsen må ikke frakobles under opdatering.

• Forløbet vises som “Updating %” under opdatering. (“ ” står for et tal.) Bemærk

• Under opdateringen kan der ikke udføres andre handlinger.

• Hvis der ingen opdateringer er, vises “Firmware is Up To Date”. (Der er ingen grund til at opdatere den.)

• Opdatering af firmwaren kan nulstille indstillingerne på denne enhed. ■ Klargøring

• Download den seneste firmware på USB flash- hukommelsen. For oplysninger bedes du se følgende websted. www.technics.com/support/firmware/ 1 Forbind USB flashhukommelsen til den nye firmware. USB-enhed 2 Tryk på [SETUP]. 3 Tryk på [ ], [ ] flere gange for at vælge “F/W Update”, og tryk derefter på [OK]. 4 Tryk på [ ], [ ] for at vælge “Yes”, og tryk derefter på [OK].

• Forløbet vises som “Updating %” under opdatering. (“ ” står for et tal.)

• Når opdateringen er succesfuldt fuldført, vises “Success”. 5 Tryk enhedens tænd-/slukknap til positionen [ ], og tryk til positionen [ ] igen. Bemærk

• Download kan tage længere tid afhængig af USB flash-hukommelsen.

• Brug en USB-flashhukommelse i FAT16- eller FAT32-format.

• Terminalen UPDATE anvendes kun til opdatering af firmware. Undlad at tilslutte anden USB-enhed end USB-flashhukommelsen til opdatering af firmware.

• USB-enheder kan ikke oplades fra terminalen UPDATE på enheden.24 (206) Indstillinger Systemkontrol Du kan nemt betjene denne enhed og systemkontrol for Technics-enheder (netværkslydafspiller, CD-afspiller mv.) samtidig på fjernbetjeningen. Se betjeningsvejledningen til den enkelte enhed for at få flere oplysninger. CONTROLCOAXIALOUT Systemtilslutningskabel Netværkslydafspiller mv. Koaksialt digitalt kabel (medfølger ikke)

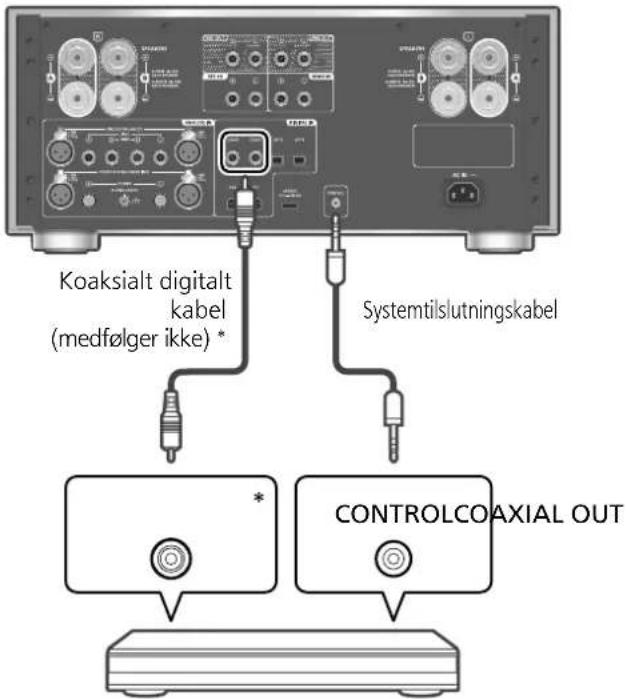

: Illustrationen viser et eksempel på tilslutning med koaksialt digitalt kabel. Tilslut enheden med det korrekte kabel/den korrekte terminal, der understøtter enheden. Sådan anvender du systemtilslutningskabel og lydkabel 1 Tag AC netledningen ud. 2 Tilslut enheden til systemkontrol til Technics-enheder (netværkslydafspiller mv.).

• Brug både systemtilslutningskablet og lydkabler, når du tilslutter denne enhed og Technics-enheden.

• Anvend systemets tilslutningskabel, der fulgte med den tilsluttede enhed. 3 Tilslut AC netledningen til enheden. ( 12) 4 Tryk enhedens tænd-/slukknap til positionen [

5 Tryk på [SETUP]. 6 Tryk på [ ], [ ] flere gange for at vælge “System Control“, og tryk derefter på [OK]. 7 Tryk på [ ], [ ] for at vælge indgangskilde for enheden, som tilsluttes på trin 2, og tryk derefter på [OK].

• Vælg “Off” for at deaktivere systemkontrol. Bemærk

• Når du anvender enheden som forstærker ( 18), deaktiveres systemkontrol for Technics- enheder tilsluttet terminalerne MAIN IN. Skift imellem denne enhed og den tilsluttede enhed

• Hvis du peger fjernbetjeningen imod denne enhed og trykker på [ ], når enheden og den tilsluttede enhed er i standby-tilstand, tændes denne enhed og enheden for den valgte indgangskilde, som er indstillet til “System Control” samtidig.

• Hvis du peger fjernbetjeningen imod denne enhed og trykker på [ ], når denne enhed og den tilsluttede enhed er tændt, går både denne enhed og enheden for den valgte indgangskilde i standby. Automatisk skift af enhedens indgangskilde Når du f.eks. afspiller på den tilsluttede enhed, skifter indgangskilden på enheden automatisk til den kilde, der er indstillet vha. “System Control”.25 Dansk Fejlfinding

Indstillinger / Fejlfinding (207) Opbygning af varme i denne enhed Denne enhed bliver varm, når den er i brug. Dette er ikke en fejl. Har du den seneste firmware installeret? Panasonic forbedrer løbende enhedens firmware for at sikre, at vores kunder altid kan få glæde af den Sidste nye teknologi. ( 23) Sådan nulstilles alle indstillinger til fabriksindstillinger Nulstil hukommelsen, hvis følgende situation opstår:

• Der er intet svar, når der trykkes på knapperne.

• Du vil rydde og nulstille hukommelsens indhold. 1 Tryk på [SETUP]. 2 Tryk på [ ], [ ] flere gange for at vælge “Initialization”, og tryk derefter på [OK].

• En bekræftelsesskærm vises. Vælg “Yes” på følgende trin for at nulstille alle indstillinger til standardindstillinger. 3 Tryk på [ ], [ ] for at vælge “Yes”, og tryk derefter på [OK]. 4 Tryk på [ ], [ ] for at vælge “Yes”, og tryk derefter igen på [OK]. Generelt Enheden virker ikke. Handlingerne er ikke foretaget korrekt.

• En af enhedens sikkerhedsenheder er muligvis ikke blevet aktiveret. Tryk enhedens tænd-/slukknap til positionen

• Hvis enheden ikke skifter til standby, kan du frakoble AC netledningen, vente i mindst 3 minutter og tilslutte den igen. Tryk enhedens tænd-/slukknap til positionen [ ]. Kontakt forhandleren, hvis enheden ikke kan betjenes. En “summende” lyd kan høres under afspilning.

• En AC-netledning fra en anden enhed eller fluorescerende lys er tæt på kablerne. Sluk for andre apparater, eller hold dem væk fra denne enheds kabler.

• Et kraftigt magnetisk felt i nærheden af et TV eller en anden enhed kan påvirke lydkvaliteten negativt. Hold denne enhed væk fra et sådant område.

• Højttalerne kan udsende støj, hvis en anordning i nærheden udsender kraftige radiobølger, som f.eks. når en mobiltelefon er i brug. Ingen lyd.

• Kontrollér lydstyrken for denne enhed og den tilsluttede enhed.

• Kontrollér forbindelserne til højttaler og andet udstyr.

• Tilslut højttalerne, og mål forstærkerens udgangssignal. ( 22)

• Tjek impedansen på de tilsluttede højttalere.

• Kontrollér for at se, om du har valgt den korrekte indgangskilde.

• Isæt kabelstikkene korrekt.

• Bekræft indstillingerne for lydudgangen. (Der udsendes ingen lyd fra højttalerne, der er tilsluttet udgangsterminalerne, når “PRE OUT” er indstillet til “Off”.) ( 19)

• Der udsendes ikke lyd fra stikket til hovedtelefonerne og terminalerne REC OUT/ PRE OUT.

• Afspilning af indhold fra flere kanaler understøttes ikke.

• De digitale audio indgangsterminaler på denne enhed kan kun spore lineære PCM signaler. Se betjeningsvejledningen til enheden. Før du henvender dig for at få service, skal du udføre nedenstående kontroller. Hvis du er i tvivl om nogle af kontrolpunkterne, eller hvis de løsninger, der er angivet i den følgende vejledning, ikke løser problemet, skal du kontakte forhandleren.26 Fejlfinding

(208) Lyden er forvrænget.

• Indstilling af “Attenuator”/”Gain“ til “On” i henhold til de analoge lydindgangsterminaler kan muligvis minimere forvrængningen af lyden. ( 15, 16, 18) Enheden går på standby automatisk.

• Er auto fra-funktionen tænd? ( 21)

• Denne enhed inkorporerer et beskyttelseskredsløb for at forhindre skader forårsaget af varmeopbygning. Når du bruger denne enhed ved en høj lydstyrke i en længere periode af gangen, vil den måske slukke automatisk. Vent til denne enhed er kølet ned, før du tænder for denne enhed igen. (i ca. 3 minutter) Indstillingerne er nulstillet til fabriksindstillinger.

• Opdatering af firmwaren kan nulstille indstillingerne. Spidseffektmåler fungerer ikke.

• Kontrollér indstillingen på “Auto DIMMER”. ( 21) Systemkontrolfunktionen fungerer ikke.

• Anvend systemets tilslutningskabel, der fulgte med den tilsluttede enhed.

• Tilslut systemets tilslutningskabel til systemterminalerne (CONTROL). ( 24)

• Kontrollér forbindelserne på systemkablet, lydkablet og indgangskilden, som indstilles med “System Control”. ( 24)

• Tilslut en Technics-enhed, der understøtter systemkontrol (netværkslydafspiller, CD-afspiller mv.) til enheden. For oplysninger bedes du se følgende websted. www.technics.com/support/

Pc’en kan ikke genkende denne enhed.

• Kontroller driftsomgivelserne. ( 14)

• Genstart PC’en, sæt denne enhed på standby og tænd den og sæt USB-kablet i igen.

• Brug en anden USB-port på den tilsluttede PC.

• Installér den dedikerede USB-driver, hvis du bruger en PC med Windows. ( 14) Fjernbetjening Fjernbetjeningen fungerer ikke korrekt.

• Batterierne er afladede eller indsat forkert. ( 10)

• For at undg interferens må genstande ikke anbringes foran signalsensoren. ( 08)

• Fjernbetjeningstilstanden på fjernbetjeningen skal stemme overens med denne enhed. ( 11) Vedligeholdelse af enheden

• Træk netledningen ud fra udgangen før vedligeholdelse. Rengør denne enhed med en blød klud.

• Hvis der er meget snavs, skal du vride en våd klud godt for at tørre snavset af og tør den derefter med en blød klud.

• Brug ikke opløsningsmidler, herunder benzin, fortynder, sprit, opvaskemiddel, klude imprægneret med et kemikalie osv. Det kan forårsage, at kabinettets udvendige side eller belægning skæmmes, eller at belægningen skaller af. Bortskaffelse eller overførsel af denne enhed

• Denne enhed kan indeholde private oplysninger. Inden bortskaffelse eller overførsel af enheden bedes du udføre følgende for at slette dataene, herunder personlige eller hemmelige oplysninger.

• “Sådan nulstilles alle indstillinger til fabriksindstillinger” ( 25) Meddelelser ATTENTION : MAX Output Setting

• Mens du anvender denne enhed som forstærker, skal lydstyrkejusteringen på denne enhed deaktiveres.

• Justér lyden lidt efter lidt på den tilsluttede enhed. ( 18) AUTO OFF

• Enheden har ikke været i brugt i ca. 20 minutter og vil lukke ned inden for et minut. Tryk på en vilkårlig knap for at annullere. ( 21)27 Dansk Fejlfinding (209) Connect USB Device

• Download af firmwaren mislykkedes.

• Download den seneste firmware på USB-flashhukommelsen, og prøv igen. ( 23) Disconnect PHONES

• Når hovedtelefonerne er tilsluttet, starter udgangssignalet for forstærkeren (LAPC) ikke.

• Frakobl hovedtelefonerne.

• Hvis du forbinder hovedtelefonerne under måling eller korrigering af forstærkerens signal, vil den blive annulleret. ( 22)

• En unormal tilstand er opstået. (Hvis enheden registrerer en unormal tilstand, aktiveres beskyttelseskredsen, og strømmen kan slås fra automatisk.) - Er lyden ekstremt høj? Er enheden anbragt på et ekstremt varmt sted? Vent nogle sekunder, og tænd derefter enheden igen. (Beskyttelseskredsløbet deaktiveres.) Load Fail

• Firmwaren blev ikke fundet på USB- flashhukommelsen.

• Download den seneste firmware på USB-flashhukommelsen, og prøv igen. ( 23) Measurement Fail

• Måling eller behandling af “Cartridge Optimiser“ mislykkes. Udfør følgende kontrol. “High Level”: Udgangssignalet er for støjende eller pladespillerens udgangssignal er for højt. Fjern støv fra pladen. Bekræft indstillingen “Gain“, og juster indgangsniveauet på enheden ( 16). Kontrollér, at indstillingen “MM/MC“ på enheden svarer til pladespillerens pickuptype ( 16). “Low Level”: Pladen afspilles ikke, eller pladespillerens udgangssignal er for lavt. Bekræft, at pladespilleren er tilsluttet korrekt, og at pladen afspilles korrekt ( 16). Bekræft indstillingen “Gain“, og juster indgangsniveauet på enheden ( 16). Kontrollér, at indstillingen “MM/MC“ på enheden svarer til pladespillerens pickuptype ( 16). “Low Quality”: Pladespillerens udgangssignal producerer støj. Fjern støv fra pladen. Eller afspil et alternativt spor. Hvis problemet vedvarer, skal du kontakte din forhandler. “Speed Mismatch”: Rotation pr. minut (RPM) er ikke korrekt. Juster pladespillerens rotation, og afspil ved korrekt RPM. “System Error”: Der er opstået en systemfejl. Kontakt din forhandler. No Device

• USB-flashhukommelse med ny firmware er ikke tilsluttet. Forbind USB-flashhukommelsen til den nye firmware. ( 23) Not Measured

• Udgangssignalet for udgangskorrektion (LAPC) er ikke blevet målt.

• Mål udgangssignalet. ( 22) Not Valid

Den funktion, du har prøvet at bruge, er ikke tilgængelig med de aktuelle indstillinger. Kontrollér trinene og indstillingerne.

• Den aktuelle indgangskilde svarer ikke til den, der angives i indstillingen “Cartridge Optimiser“. Skift til korrekt indgangskilde. ( 16)

• [MUTE] er ikke gyldig under måling af “Cartridge Optimiser“. Justér lydstyrken. PHONES Connected

• Hovedtelefonerne er tilsluttet.

• Der udsendes ingen lyd fra stikket til hovedtelefonerne og højttalernes udgangsterminaler, når hovedtelefonerne er tilsluttet og “MAIN IN” er valgt som enhedens indgangskilde. ( 18) “Remote ” (“ ” står for et tal.)

• Fjernbetjeningen og denne enhed bruger forskellige tilstande. Skift tilstanden på fjernbetjeningen. ( 11) Unlocked

Radiosignalernes samplingsfrekvenskomponenter m.m. er ikke korrekt indtastet. - Se “Formatstøtte” for at få oplysninger om understøttede formater. ( 28) USB Over Current USB-enhed tager for meget strøm.

• Tag USB-enheden ud, og tilslut den igen. ( 23)

• Sæt enheden på standby, og tænd for den igen. VOLUME OK (“ ” står for et tal.)

• Når indgangskilden skiftes fra “MAIN IN”, vises lydstyrken efter skift af indgangskilde.

• Afspilning af alle formater, som understøttes af denne enhed, garanteres ikke.

• Afspilning af et format, som ikke understøttes af denne enhed, kan medføre et udfald i lyden eller støj. I disse tilfælde skal du kontrollere, at denne enhed understøtter formatet.

• Filoplysninger (samplinghastighed, osv.), som vises på denne enhed, og afspilningssoftwaren kan være forskellige.29 Dansk Andre (211) PC (USB-B)

: Hvis du downloader og installerer den dedikerede app, kan du afspille filer i mange forskellige formater. ( 14) Se app’ens brugsanvisning for yderligere oplysninger. Bemærk

• Specifikationer er med forbehold for ændringer uden varsel.
