BRUGSANVISNING PBRM 39 E4 PARKSIDE

Benzindrevet plæneklipper

Betjenings- og sikkerhedsforskrifter

Oversættelse af den originale driftsvejledning

Benzin-Rasenmäher

Klap siden med illustrationerne ud, og gør dig herefter fortrolig med alle produktets funktioner, før du begynder at læse teksten.

1 Forklaring til symbolerne på produktet 229
2 Indledning 231
3 Produktbeskrivelse (fig. 1-17) 231
4 Leveringsomfang (fig. 1-2) 231
5 Tilsigtet brug 231
6 Utilsigtet brug.... 232
7 Sikkerhedsforskrifter 232
8 Tekniske data.... 235
9 Udpakning.... 236
10 Montering.... 236
11 Før ibrugtagning.... 237
12 Drift 239
13 Arbejdsinstrukser 240
14 Rengøring og vedligeholdelse.... 241
15 Transport.... 244
16 Opbevaring 244
17 Reparation og reservedelsbestilling.... 245
18 Bortskaffelse og genanvendelse 245
19 Afhjælpning af fejl.... 246
20 EU-overensstemmelseserklæring 246
21 Garantibevis 247
22 Eksplosionstegning 249

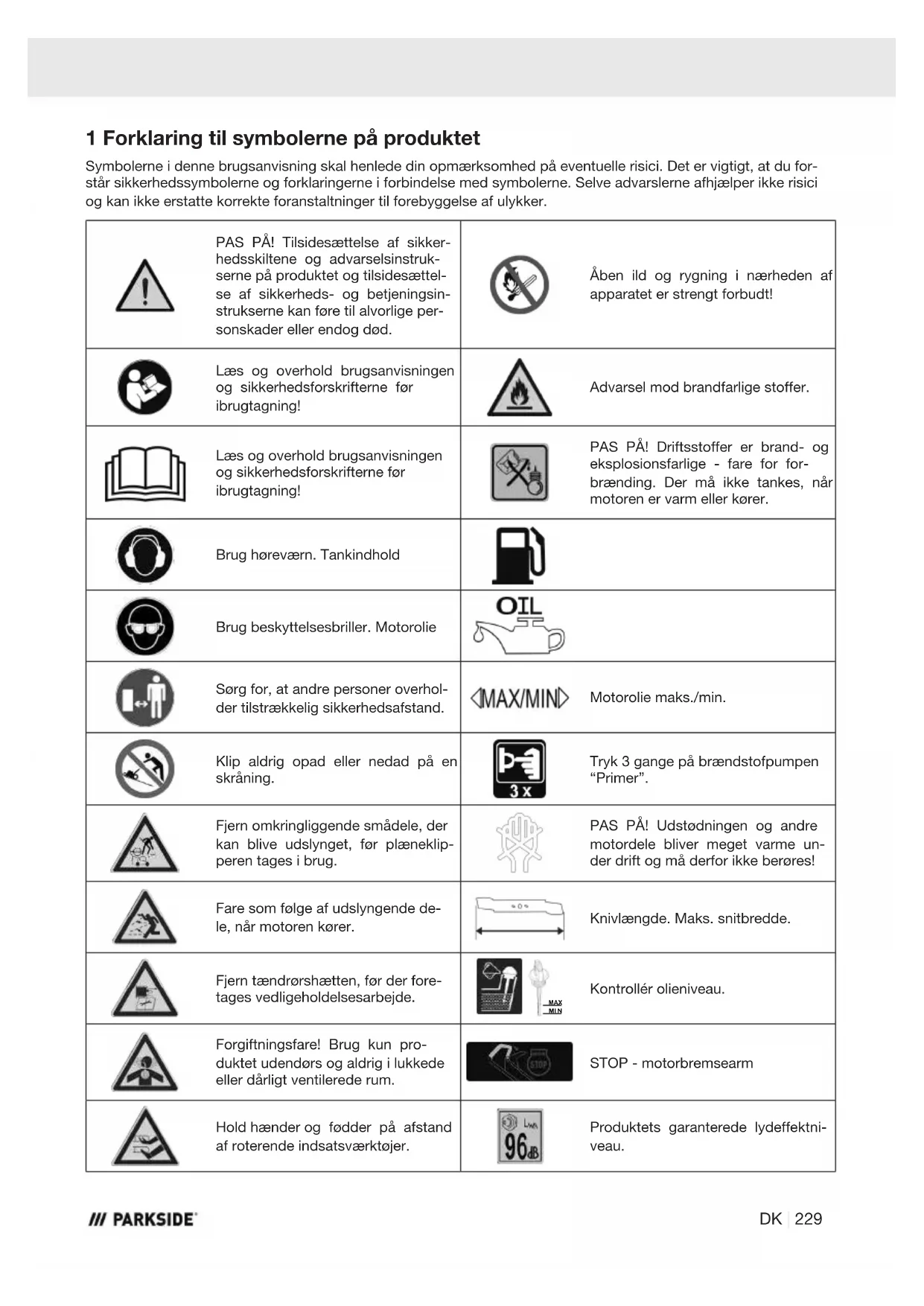

1 Forklaring til symbolerne på produktet

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	PAS PÅ! Tilsidesættelse af sikkerhedsskiltene og advarselsinstrukserne på produktet og tilsidesættelse af sikkerheds- og betjeningsinstrukserne kan føre til alvorlige personskader eller endog død.		Åben ild og rygning i nærheden af apparatet er strengt forbudt!
	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!		Advarsel mod brandfarlige stoffer.
	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!		PAS PÅ! Driftsstoffer er brand- og eksplosionsfarlige - fare for for-brænding. Der må ikke tankes, når motoren er varm eller kører.
	Brug høreværn. Tankindhold
	Brug beskyttelsesbriller. Motorolie
	Sørg for, at andre personer overholder tilstrækkelig sikkerhedsafstand.	[MAX/MIN]	Motorolie maks./min.
	Klip aldrig opad eller nedad på en skråning.		Tryk 3 gange på brændstofpumpen “Primer”.
	Fjern omkringliggende smådele, der kan blive udslynget, før plæneklip-peren tages i brug.		PAS PÅ! Udstødningen og andre motordele bliver meget varme under drift og må derfor ikke berøres!
	Fare som følge af udslyngende de-le, når motoren kører.		Knivlængde. Maks. snitbredde.
	Fjern tændrørshætten, før der fore-tages vedligeholdelsesarbejde.		Kontrollér olieniveau.
	Forgiftningsfare! Brug kun pro-duktet udendørs og aldrig i lukkede eller dårligt ventilerede rum.		STOP - motorbremsearm
	Hold hænder og fødder på afstand af roterende indsatsværktøjer.		Produktets garanterede lydeffektni-veau.
	PAS PÅ! Fare for personskade pga. kørende knife.		Venstre-/højregevind
	Hold hænder og fødder væk fra de roterende knife.		Fjern transportsikring.
	Motoren bliver meget varm under drift; undlad at røre ved den!		Produktet opfylder gældende EU-direktiver.

2 Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt.

Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. Brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger.

Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

3 Produktbeskrivelse (fig. 1-17)

1. ∅verste skubbebøjle
   1a. Motorbremsearm
2. Nedre skubbebøjle
   2a. Skrue M8
   2b. Vingemøtrik
   2c. Spændeskive med kabelføring
   2d. Låsetap
   2e. Kabelklemme
3. Brændstoftank
   3a. Tankdæksel
4. Luftfilterlåg
   4a. Luftfilter
5. Brændstofpumpe "Primer"

6. Hjul
   6a. Skrue (L = venstregevind)
   6b. Skrue (R = højregevind)
   6c. Spændeskive

7. Tændrørshætte
   7a. Tændrør

8. Udstødning
9. Oliepind
10. Udkastningsklap
    10a. Bioklip-indsats
11. Græsfangspose
    11a. Ramme
    11b. Gummilæbe
12. Trækstarter
    12a. Snorekrog
13. Kniv
    13a. Knivskrue
    13b. Spændeskive
    13c. Motorspindel
14. Karburatorskrue

4 Leveringsomfang (fig. 1-2)

Pos. Stk. Betegnelse

1. 1 x ∅verste skubbebøjle

2. 2 x Nedre skubbebøjle

2a. 2 x Skrue M8

2b. 2 x Vingemøtrik

2c. 2 x Spændeskive med kabelføring

2e. 1 x Kabelklemme

1. 4 x Hjul

6a. 2 x Skrue (L = venstregevind)

6b. 2 x Skrue (R = højregevind)

6c. 4 x Spændeskive

10a. 1 x Bioklip-indsats

1. 1 x Græsfangspose

11a. 1 x Ramme

1 x Brugsanvisning

5 Tilsigtet brug

Den benzindrevne plæneklipper er egnet til brug i almindelige private haver. Med plæneklippere til almindelige private haver forstås maskiner, der normalt ikke bruges mere end 50 timer om året, og som især bruges til plejning af græsarealer eller græsplæner, men ikke til offentlige anlæg, parker, idrætsanlæg samt land- og skovbrug.

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, og ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

ADVARSEL

Læs for din egen sikkerheds skyld denne brugsanvisning og de generelle sikkerhedsforskrifter grundigt igennem inden ibrugtagning af produktet. Gives produktet videre til tredjemand, skal du sørge for, at brugsanvisningen følger med.

6 Utilsigtet brug

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, hvis produktet bruges i erhvervs-, håndværks- eller industriøjemed eller lignende arbejde.

ADVARSEL

På grund af den fysiske fare for brugeren må plæneklipperen ikke anvendes til følgende arbejde (ufuldstændig liste):

• til trimning af buske, hække og strå,
• til klipning af klatreplanter,
• til plænepleje på tagbeplantninger og i altankasser,
• til flisning og findeling af træ- og hækafklip,
• til rengøring af fortove (støvsugning, bortblæsning),
• til udjævning af jordhøjder som f.eks. muldvarpeskud,
• til transport af skæremateriale, undtagen i den medfølgende græsfangspose.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

7 Sikkerhedsforskrifter

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug!

ADVARSEL

Læs alle sikkerhedshenvisninger, anvisninger, illustrationer og tekniske data, der følger med dette produkt.

Forsømmelighed ved iagttagelse af følgende anvisningerne kan forårsage alvorlige personskader.

ADVARSEL

Gør dig fortrolig med alle betjeningsdele, før du arbejder med produktet.

• ∅v dig i håndteringen af produktet, og få funktion, virkemåde og arbejdsteknikker forklaret af en erfaren bruger eller en fagmand.
• Forvis dig om, at du kan slukke for produktet med det samme i nødsituationer.
• Ukorrekt brug af produktet kan medføre alvorlige personskader.
• Hvis der opstår ulykker eller funktionsfejl under brug, skal produktet straks slukkes.
  Sørg for at behandle tilskadekomne omhyggeligt, og kontakt læge.

Produktet må ikke benyttes af:

• Børn og andre personer, der ikke kender brugsanvisningen (lokale bestemmelser kan fastlægge brugerens minimumsalder).
• Personer, der er påvirket af alkohol, narkotika eller medikamenter, eller som er trætte eller syge.

7.1 Sikkerhedsforskrifter for håndførte plæneklippere

• Læs brugsanvisningen med omhu. Sørg for at blive fortrolig med indstillingerne, og hvordan maskinen anvendes korrekt.
• Tillad aldrig børn eller andre personer, der ikke kender brugsanvisningen, at bruge plæneklipperen. Lokale bestemmelser kan fastlægge brugerens minimumsalder.
• Klip aldrig græs, mens andre, især børn eller dyr, er i nærheden. Vær opmærksom på, at maskinoperatøren eller brugeren bærer ansvaret for ulykker, der måtte opstå i forbindelse med andre personer eller deres ejendom.
• Klip kun græs under gode sigtbarhedsforhold. Det er nødvendigt at holde tredjeparter på afstand.
• Hvis produktet overdrages til andre personer, skal denne brugsanvisning følge med.
• Under plæneklipningen skal der altid bæres robust, skridsikkert fodtøj og lange bukser. Klip ikke græs, hvis du er barfodet eller bærer lette sandaler.
• Kontrollér området eller terrænnet, hvor produktet skal bruges, og fjern alle genstande som f.eks. sten, legetøj, pinde og ledninger osv., der kan blive opfanget og slynget væk.

• Sluk for motoren; vent, til den er standset, og tag tændrørshætten af, hvis

• produktet forlades;
  – du fjerner blokeringer eller tilstopninger;

• produktet har været i kontakt med fremmedlegemer;
• der opstår funktionsfejl og usædvanlige vibrati- oner i produktet.

ADVARSEL

Brændstof er meget brændbart:

• Opbevar kun brændstof i hertil indrettede og godkendte beholdere (dunke).
• Tank kun udendørs, og ryg ikke under tankningen.
• Påfyld brændstof, før motoren startes. Når motoren kører, eller umiddelbart efter at der er blevet slukket for produktet, må tanklukningen ikke åbnes, og der må ikke påfyldes brændstof.
• Hvis brændstof er løbet over, må man ikke forsøge at starte motoren. Fjern i stedet produktet fra det brændstof-forurenede område. Undgå ethvert forsøg på at tænde, til brændstofdampene er fordampet.

• Af sikkerhedsårsager skal brændstoftank- og andre tanklukninger udskiftes, hvis de er beskadiget.

• Opbevar aldrig brændstof i nærheden af gnistkilder. Anvend altid en godkendt dunk. Hold brændstof væk fra børn.

• Udskift defekte lyddæmpere.
• Før brug skal det altid kontrolleres visuelt, om kniven og fastgørelsesboltene er slidte eller beskadiget. For at undgå ubalance må slidte eller beskadigede knive og fastgørelsesbolte kun udskiftes sætvist.

7.2 Händtering

Håndtering:

• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så produktet er i sikker arbejdstilstand.
• Opbevar aldrig produktet med brændstof i tanken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.
• Lad motoren afkøle, før produktet frastilles i lukke-de rum.
• For at undgå brandfare skal motor, udstødning og området omkring brændstoftanken holdes fri for græs, blade eller udløbende fedt (olie).
• Kontrollér med jævne mellemrum græsfanget for slid eller tab af funktionsevne.
• Erstat slidte eller beskadigede dele af sikkerhedsårsager.
• Hvis brændstoftanken skal tømmes, skal dette ske udendørs.
• Lad ikke forbrændingsmotoren køre i lukkede rum, hvor der kan dannes farlig carbonmonoxid.
• Klip kun græs ved dagslys eller ved god kunstig belysning.
• Undgå såvidt muligt at benytte produktet i vådt græs.
• Det er forbudt at bruge produktet i tordenvejr - Fære for lynnedslag!
• Sørg for altid at stå stabilt, hvis du klipper græs på skråninger.
• Før kun produktet i gåtempo.
• Ved produkter på hjul gælder følgende: Klip græs på tværs af en skråning, aldrig opad eller nedad. Vær særlig forsigtig, hvis du ændrer køreretning på en skråning.
• Du må ikke klippe græs på for stejle skråninger og i nærheden af affaldsdepoter, grøfter eller diger. Vær særlig forsigtig, når du vender produktet eller trækker det ind mod dig selv.

ADVARSEL

Arbejde og ændring af kørselsretningen på skrænter og skråninger skal ske med stor forsigtighed:

• Sørg altid for at stå sikkert.
• Brug sko med skridsikre, praktiske såler samt passende tøj.
• Klip altid græs på tværs af en skråning.
  – Der må af sikkerhedsmæssige grunde ikke køres på skråninger stejlere end 15 grader.
• Vær særlig forsigtig, når du går baglæns og trækker produktet. Fare for at snuble!

- Stop kniven, hvis plæneklipperen skal kippes, transporteres hen over andre overflader end græs, og hvis den skal flyttes fra og til de græsplæner, der skal klippes.

FORSIGTIG

Plæneklipperen må ikke anvendes, uden at enten det fulde græsfang eller den selvlukkende adskillende beskyttelsesanordning for udkastningsåbningen er monteret.

• Brug aldrig plæneklipperen, hvis beskyttelsesanordninger eller -gitre er beskadiget, eller hvis beskyttelsesanordninger som f.eks. preplader og/eller græsfang ikke er monteret.
• Undlad at ændre motorens reguleringsindstillinger, og kør ikke med for høje omdrejninger.
• Løsn motorbremsen, og frakobl alle skærende værktøjer og drev, før motoren startes.
• Start motoren forsigtigt iht. producentens instruktioner. Sørg for, at der er nok afstand mellem fødderne og kniven.
• Når motoren startes, må plæneklipperen ikke kippes, medmindre den skal løftes under denne proces. I så fald må den kun kippes i det omfang, det er absolut nødvendigt, og kun løftes i den side, der vender bort fra brugeren.
• Start ikke motoren, hvis du står foran udkastningskanalen.
• Før aldrig hænder eller fødder hen mod eller ind under roterende dele. Hold dig altid på afstand af udkast-åbningen.
• Løft eller bær aldrig en plæneklipper, mens moto-ren kører.
• Stop motoren, og sørg for, at alle bevægelige dele er standset, og at tændingsnøglen - hvis en sådan findes - er fjernet:

• før blokeringer løsnes eller tilstopninger afhjælpes fra udkastningskanalen;

• før produktet kontrolleres, rengøres, eller der udføres arbejde på det.

• ved påkørsel af et fremmedlegeme. Lokaliser skader på produktet, og foretag de nødvendige reparationer, før det genstartes og benyttes til arbejde. Hvis produktet begynder at vibrere usædvanligt kraftigt, skal det kontrolleres med det samme.
  – Hvis du fjerner dig fra produktet.

• Før du tanker.

• Når motoren stopper, skal man lukke drosselspjældet. Hvis motoren har en benzinafspærringsventil, skal man lukke denne efter brug.

• Brug af produktet med for stor hastighed kan øge faren for ulykker.
• Vær forsigtig, når der udføres indstillingsarbejde på produktet, og pas på ikke at få fingre i klemme mellem den bevægelige kniv og stive apparatdele.
• Vær særlig forsigtig, når der klippes græs på blød jordbund, i nærheden af lossepladser, grave og diger.
• Undgå steder, hvor hjulene ikke mere griber fat, eller hvor klipning er usikker.
• Vær opmærksom på trafikken i nærheden af veje og gader.

FARE

Fare for at snuble!

Vær særlig forsigtig, när du går baglæns og trækker produktet.

Før du går baglæns, skal du sikre dig, at der ikke er små børn bag dig.

• Brugeren skal være tilstrækkeligt uddannet i brug, indstilling og betjening (herunder forbudt betjening).
• Kontrollér produktet med jævne mellemrum, og sørg før hver brug for, at alle startlåse og trykknapper fungerer korrekt.
• Bemærk, at forkert udført vedligeholdelse, brug af ikke-kompatible reservedele eller fjernelse eller ændring af sikkerhedsanordninger kan resultere i skader på produktet og forårsage alvorlige personskader for operatøren.
• Bemærk, at der ikke må manipuleres med produktets sikkerhedssystemer eller -anordninger, og at de ikke må deaktiveres. Fjern aldrig dele, der er del af maskinens sikkerhed.
• Bemærk, at brugeren ikke må ændre eller manipulere med forseglede indstillinger for motorhastighedsregulering.
• Brug kun knive og tilbehør, der er anbefalet af producenten. Brug af andre værktøjer og andet tilbehør kan medføre personskader for brugeren.
• Hold altid produktet i god driftstilstand.

- Det er nødvendigt at indlægge tilstrækkelige pauser for at reducere støj- og vibrationseksponeringen.

Tilsidesættelse af ergonomiske principper Manglende brug af personlige værnemidler (PSA)

Skødesløs eller manglende brug af personlige værnemidler kan føre til alvorlige personskader.

- Brug forskrevet beskyttelsesudstyr.

Menneskelig adfærd, forkert adfærd

• Vær altid meget koncentreret under arbejdet.

Restrisici

- kan aldrig udelukkes

Fare som følge af støj

Høreskader

Længere tids ubeskyttet arbejde med produktet kan føre til høreskader.

- Brug principielt høreværn.

Adfærd i nødstilfælde

Skulle der evt. opstå en ulykke, træf da de første-hjælpsforanstaltninger, der er nødvendige, og opsøg hurtigst muligt kvalificeret lægehjælp.

Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Desuden kan der forefindes ikke-åbenlyse restrisici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Undgå utilsigtet ibrugtagning af produktet.
• Hold hænderne væk fra arbejdsområdet, når produktet er i drift.
• Utilsigtet ibrugtagning af produktet.
  • Overhold de foreskrevne vedligeholdelses- og sikkerhedsforskrifter i brugsanvisningen.

ADVARSEL

På grund af vibrationerne kan længere tids brug føre til kredsløbsforstyrrelser i hænderne hos brugeren (Raynauds syndrom).

Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sammen. De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende produkter kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne.

Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge.

Sikkerhedsanordninger

Følgende sikkerhedsfunktioner er installeret for at beskytte brugeren og produktet:

• Udstødningsbeskyttelse

- Forhindrer hænder eller brandfarlige materialer i at komme i kontakt med en varmt udstødningsrør.

• Udkastningsklap (10)

- Beskytter operatøren mod udslyngede genstande og mod utilsigtet kontakt med kniven, når der klippes uden græsfangspose (11).

8 Tekniske data

Motortype 4-taktsmotor/ luftkølet
Slagvolumen 131 cm3
Omdrejningstal under arbejdet 2800 min	-1
Maks. omdrejningstal 3600 min	-1
Motoreffekt 2,4 kW/3,3 HK (3600 min-1)
Brændstof Almindelig blyfri ben-zin maks. 10% bioet-hanol
Tankindhold 0,85 l
Motorolie SAE 10W-40
Tankindhold/olie	0,4 l
Justering af klippehøjde	30/48/66 mm/3-dob-belt
Indhold græsfangspose	35 l
Klippebredde	39 cm
CO2-udstødning	1033 g/kWH
Vægt (med tom tank og kom-plet monteret)	15,3 kg

Forbehold for tekniske ændringer!

Støj og vibration

ADVARSEL

Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden.

Støjkarakteristika

Lydtryksniveau L_pA	82,3 dB
Måleusikkerhed K_pA	3 dB
Lydeffektniveau L_wA	94 dB
Måleusikkerhed K_wA	1,79 dB

Overhold eventuelle hvileperioder, og begræns arbejdsvarigheden til det absolut nødvendige.

Vibrationskarakteristika (hånd-arm-vibration)

Vibration a_hv	7,218 m/s ^2
Måleusikkerhed K_h	2,9 m/s ^2

Begræns støjudvikling og vibration til et minimum!

• Anvend kun fejlfrie produkter.
• Vedligehold og rengør produktet med jævne mellemrum.
• Tilpas arbejdsmåden efter produktet.
• Undlad at overbelaste produktet.
• Få evt. produktet kontrolleret.
• Sluk produktet, när det ikke benyttes.
• Brug handsker.

• Hold kroppen og navnlig hænderne varme, hvis det er koldt udenfor.
• Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.
• Sørg for minimal vibration ved regelmæssigt at vedligeholde produktet og dets faste dele.

9 Udpakning

ADVARSEL

Produkt og emballeringsmaterialer er ikke lege- tøj!

Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).

• Kontrollér, om leveringsomfanget er fuldstændigt.

• Kontrollér produktet og tilbehørsdelene for transportskader. Rapportér straks evt. skader til den transportvirksomhed, som leverede produktet. Se- nere reklamationer anerkendes ikke.

• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås i faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

10 Montering

FORSIGTIG

Fare for personskade på grund af roterende kniv. Udfør kun arbejde på maskinen, når kniven er stoppet og står stille!

PAS PÅ

Pas på ikke at beskadige gaskablet, när skubbebøjlerne monteres.

Bemærk:

Stil produktet på en plan, lige overflade.

10.1 Montering af de nederste skubbebøjler (2) (fig. 3)

De nederste skubbebøjler (2) kan indstilles i to forskellige positioner for at gøre styrepositionen mere ergonomisk og komfortabel.

1. Tryk låsetapperne (2d) på de nederste skubbebøjler (2) indad med tommelfingeren.
2. Fastgør de to nederste skubbebøjler (2) i de hertil indrettede huller i plæneklipperen. Sørg for, at låsetapperne (2d) går hørbart i indgreb Kontrollér, at de sidder ordentligt fast.

Indstilling af position

1. Man indstiller positionen ved at trykke låsetapperne (2d) indad med tommelfingeren og forskyde den nederste skubbebøjle (2) til den ønskede position. Sørg for, at låsetapperne (2d) går hørbart i indgreb. Kontrollér, at de sidder ordentligt fast.

10.2 Montering af de øverste skubbebøjler (1) (fig. 4)

1. Indjuster den øverste skubbebøjle (1) i forhold til de pågældende fastgørelsespunkter på skubbebøjlen (2).

2. Indsæt en M8-skrue (2a) udefra gennem fastgørel-seshullerne i hver af skubbebøjlerne (1/2).

3. Placer en spændeskive med kabelføring (2c) på hver M8-skrue (2a). Sørg for at sætte gaskablet ind i kabelføringen på spændeskiven (2c).

4. Fastlås M8-skruen (2a) med en vingemøtrik (2b).

10.3 Montering af trækstarter (12) og kabelklemme (2e) (fig. 1, 5, 6)

1. Indsæt trækstarterne greb (12) i snorekrogen (12a).
2. Fastgør gaskablet til den nederste skubbebøjle (2) ved hjælp af den medfølgende kabelklemme (2e).

10.4 Montering af hjul (6) (fig. 7)

PAS PÅ

Bemærk markeringerne på skruens hoved og på plæneklipperen.

(L = venstregevind, R = højregevind)

1. Placer et hjul (6) på skruen (6a/6b), og monter derefter en spændeskive (6c).
2. Vip produktet en smule til siden.
3. Monter hjulet (6) i den ønskede klippehøjde. Man kan vælge mellem en klippehøjde på 30/48/66 mm.
4. Monter hjulene (6) i samme klippehøjde.

10.5 Montering af græsopsamlingspose (11) (fig. 8)

1. Indjuster græsfangsposen (11) korrekt omkring rammen (11a).
2. Træk gummilæberne (11b) ind over rammen (11a) indefra på de relevante steder.

11 Før ibrugtagning

PAS PÅ

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og ud- stødningsgasser kan forårsage alvorlige sundhedss- skader, bevidstløshed og i ekstreme tilfælde døds- fald.

• Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser.
• Brug kun produktet udendørs.

PAS PÅ

Produktbeskadigelse!

Hvis produktet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader.

- Påfyld brændstof og olie før ibrugtagning. Produktet leveres uden motor- og gearolie.

PAS PÅ

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

• Påfyld/tøm kun olie på jævne, faste overflader.
• Brug en påfyldningsstuds eller en tragt.
• Saml den aftappede olie op i en egnet beholder.
• Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser.
• Bortskaf olien i henhold til de lokale bestemmelser.

PAS PÅ

Fare for beskadigelse!

Hvis der anvendes forkert opbevaret eller ikke-aftappet brændstof, kan karburatoren blive tilstoppet, eller motorens funktion kan blive forringet.

- Kom unødvendigt brændstof i en lufttæt beholder, og opbevar denne mørkt og køligt.

PAS PÅ

En vis støjforurening fra dette produkt er uundgåelig. Udfør støjende arbejde på godkendte og dertil fastlagte tidspunkter.

Overhold eventuelle hvileperioder, og begræns arbejdsvarigheden til det absolut nødvendige.

Af hensyn til din personlige beskyttelse og til beskyttelse af personer i nærheden skal der bæres egnet høreværn.

Stil produktet på en plan, lige overflade.

Nødvendigt værktøj:

• målebæger 1 liter (olie-/brændstofresistent)*
• Tragt*
• Klud*
  * = indgår ikke nødvendigvis i leveringsomfanget!

11.1 Påfyldning af motorolie (fig. 9)

PAS PÅ

Produktet leveres uden motorolie. Husk derfor at påfylde olie før ibrugtagning. Brug olietypen SAE 10W-40.

Kontrollér olieniveauet med jævne mellemrum før hver ibrugtagning. For lavt olieniveau kan beskadige motoren.

1. Skru oliepinden (9) ud.
2. Fyld tanken med motorolie ved hjælp af en tragt. Vær opmærksom på maks. påfyldningsmængde (se tekniske data). Fyld forsigtigt olie på op til påfyldningsstudsens underkant.
3. Tør oliepinden (9) af med en ren, fnugfri klud.
4. Skru oliepinden (9) ind igen til anslag i påfyldningsstudsen.
5. Skru oliepinden (9) ud. Kontrollér oliestanden ved hjælp af markeringerne på oliepinden (9). Olieniveauet skal altid stå inden for den midterste marking på oliepinden (9).
6. Hvis olieniveauet er for lavt, skal der påfyldes den anbefalede mængde olie (se tekniske data).
7. Skru derefter oliepinden (9) i igen.

11.2 Påfyldning af brændstof (fig. 10)

FARE

Ved påfyldning kan brændstof blive antændt og evt. eksplodere. Dette medfører alvorlig forbrænding eller død.

• Sluk motoren, og lad den køle af.
• Varme, flammer og gnister skal holdes på afstand.
• Brændstof må kun påfyldes udendørs.
• Benyt beskyttelseshandsker.
• Undgå kontakt med hud og øjne.
• Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.
• Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber brændstof ud.

PAS PÅ

Produktet leveres uden brændstof. Husk derfor altid at påfylde brændstof før ibrugtagning. Brug Super E10 benzin.

1. Rengør området omkring påfyldningshullet. Urenheder i brændstoftanken (3) medfører driftsforstyrrelser.

2. Åbn forsigtigt tankdækslet (3a), så evt. overtryk kan reduceres.
   Tankdækslet (3a) er forbundet med en tabsbeskyttelse i brændstoftanken (3) og kan således ikke falde ned.

3. Kontrollér brændstofniveauet visuelt.
4. Fyld brændstoftanken (3) med brændstof ved hjælp af en tragt. Vær opmærksom på maks. påfyldningsmængde (se tekniske data). Påfyld forsigtigt brændstof op til påfyldningsstudsens underkant.
5. Luk tankdækslet (3a) igen ved at sætte det lige på og dreje det med uret. Sørg for, at tankdækslet (3a) er helt lukket for at undgå lækage og fordampning.
6. Rengør tankdækslet (3a) og området omkring det.
7. Kontrollér brændstoftanken (3) og brændstofledningerne for utætheder.

11.3 Indstilling af klippehøjde (fig. 7)

PAS PÅ

Klippehøjden må kun indstilles, når motoren er slukket, og tændrørshætten er fjernet.

• I tæt, højt græs skal man indstille det højeste klippetrin og klippe langsommere. Der bør vælges en høj klippehøjde til sæsonens første klipning. Indstil klippehøjden, så produktet ikke overbelastes.
• Vælg en klippehøjde der passer til den faktiske græslængde.
• Gentag plæneklipningen, så der maks. klippes 4 cm plæne ad gangen.
• Den korrekte klippehøjde for en
• prydplæne er ca. 30 - 45 mm
• brugsplæne er ca. 40 - 65 mm.

Klippehøjden indstilles via hjulene (6). Der kan indstilles tre forskellige klippehøjder.

1. Gør som beskrevet i 10.4 afsnit 2.

11.4 Knivstopper

Før hver ibrugtagning skal man kontrollere knivstopperen. Start motoren som beskrevet i 12.3.

1. Slip motorbremsearmen (1a). Motoren slukker, og kniven (13) bremses.
2. Kniven (13) skal stoppe inden for 7 sekunder.

11.5 Klargøring af klippeområdet

1. Undersøg omhyggeligt det område, der skal klippes, før du klipper det.

2. Fjern sten, pinde, kødben, ledninger, legetøj og andre genstande, som kan blive udslynget af produktet.

3. Sørg for, at der ikke findes personer på det område, der skal klippes.

12 Drift

Plæneklipperen drives af en kraftig, luftkølet 4-taktsmotor.

Produktet kan startes med en 3-dobbelt klippehøjdejustering, en græsopsamlerkurv og en sammenklappelig skubbebøjle.

Betjeningselementernes funktion fremgår af de følgen-de beskrivelser.

Kontrol inden betjening

• Kontrollér alle sider af motoren for olie- eller brændstoflækage.
• Kontrollér motorolieniveauet.
• Kontrollér brændstofniveauet – brændstoftanken skal være mindst halvt fuld.
• Kontrollér luftfilterets tilstand.
• Kontrollér brændstofledningernes tilstand.
• Kontrollér, at tændrørshætten er fastgjort til tændrøret.
  • Vær opmærksom på tegn på skader.
• Kontrollér, at alle beskyttelsesafskærmninger er monteret, og at alle skruer, møtrikker og bolte er spændt fast.

12.1 Klipning med græsfangspose

PAS PÅ

Benyt ikke produktet, uden at græsfangsposen er korrekt monteret.

PAS PÅ

Græsfangsposen må kun sættes på og tages af, når motoren er stoppet, og kniven står stille.

12.1.1 Indsættelse af græsfangspose (11) (fig. 11)

1. Løft den bageste udkastningsklap (10).
2. Tag bioklip-indsatsen (10a) (hvis monteret) ud.
3. Tag fat i græsfangsposen (11) i bæregrebet.
4. Indsæt græsfangsposen (11) i den hertil indrettede græsfangspose-ophængning på bagsiden af produktet.
5. Læg den bageste udkastningsklap (10) ned; den holder græsfangsposen (11) på plads.

12.1.2 Tømning af græsfangsposen (11) (fig. 11)

ADVARSEL

Stop motoren, og vent, til kniven står stille, før græsfangsposen tages af.

PAS PÅ

Fare for personskade!

Græsfangsposen må kun tages af, når motoren er stoppet, og kniven står stille.

Så snart græsrester blive liggende under plæneklipningen, skal græsfangsposen tømmes.

1. Græsfangsposen (11) fjernes ved at løfte den bageste udkastningsklap (10).
2. Tag græsfangsposen (11) ud ved at løfte den i bæregrebet. Iht. sikkerhedsforskriften klapper udkastningsklappen (10) i, så snart græsfangsposen (11) løftes af, og lukker den bageste udkastningsåbning.
   Hvis der herved bliver græsrester siddende i åbningen, kan man med fordel trække plæneklipperen ca. en m tilbage for at gøre det nemmere at starte motoren.

PAS PÅ

Græsrester i maskinhuset og på arbejdsværktøjet må hverken fjernes med hænderne eller fødderne, men kun med egnede hjælpemidler som f.eks. en børste eller en håndkost.

For at sikre en god opsamling skal græsfangsposen (11) og især luftfilteret (4a) renses efter brug.

Under bioklipningen findeles det afklippede græs i det lukkede maskinhus, hvorefter det fordeles på plænen igen. Græsset fjernes ikke fra plænen og bortskaffes ikke. Det fintsnittede græs falder tilbage i græsplænen som en naturlig gødning, der tilfører græsplænen fugt og vigtige næringsstoffer.

PAS PÅ

Bioklipning kan kun gennemføres, hvis plænen er relativt kort.

12.2.1 Indsætning af bioklip-indsats (10a) (fig. 11, 12)

1. Løft den bageste udkastningsklap (10).
2. Fjern græsfangsposen (11) (hvis monteret) ved hjælp af bæregrebet.

3. Løft udkastningsklappen (10), og indsæt bioklip-indsatsen (10a).

4. Indstil klippehøjden (se. 11.3).

Tips til bioklip:

- Klip græsset 2 cm, när det er 4-6 cm højt.

12.3 Start af motoren

BEMAERK

Start ikke produktet, når udkastningskanalen ikke er dækket af en af følgende dele:

• Græsfangspose
• Bioklip-indsats
• Udkastningsklap

12.3.1 Start af motoren (fig. 1, 13)

1. Kontrollér brændstof- og motorolieniveauet før hver start (se afsnit 11.1 og 11.2). Kontrollér, at tændrørshætten (7) er tilsluttet til tændrøret (7a).
2. Ved koldere temperaturer skal man trykke tre gange på brændstofpumpen "Primer" (5). Dette gør det lettere at starte produktet.
3. Stå bag plæneklipperen. Den ene hånd trykker motorbremsearmen (1a) ind mod styret, mens den anden hånd skal være på trækstarteren (12).
4. Start motoren med trækstarteren (12). Dette gøres ved at trække grebet ca. 10-15 cm ud (indtil der mærkes en modstand). Og træk derefter hårdt i ét ryk. Skulle motoren ikke starte, trækker man endnu en gang i trækstarteren (12).
5. Pga. et beskyttelsesskjold på motoren kan der opstå en smule røg, när produktet bruges første gang. Dette er en normal proces.

BEMÆRK

Brug kun brændstofpumpen "Primer", när motoren er kold!

PAS PÅ

– Lad ikke startkablet gå tilbage af sig selv. Dette kan medføre skader.
- I koldt vejr kan det være nødvendigt at gentage startprocessen flere gange.

12.4 Sluk motoren

ADVARSEL

Fare for personskade!

Når motoren er stoppet, bliver kniven ved med at køre i nogle sekunder. Hvis man rører ved de roterende dele, risikerer man at pådrage sig snitsår.

– Vent, til kniven står stille.
- Forsøg ikke at bremse kniven med hånden.
- Benyt beskyttelseshandsker.

- Fjern tændrørshætten fra tændrøret for at undgå utilsigtet start af motoren, när du slukker eller parkerer produktet.

- Hold fødderne væk fra kniven.

1. Man standser motoren ved at slippe motorbrem-searmen (1a). Vent, indtil kniven (13) er stoppet.
2. Fjern tændrørshætten (7) fra tændrøret (7a) for at undgå en utilsigtet start af motoren.

13 Arbejdsinstrukser

• Slå kun plænen med skarpe, fejlfrie knive, så græsstråene ikke frynser, og plænen ikke bliver gul.
• Et rent klippebillede opnås bedst ved at køre plæneklipperen i lige baner. Disse baner skal helst overlappe hinanden med et par centimeter, så der ikke opstår striber.
• Hold undersiden af maskinhuset rent, og fjern græsaflejringer. Aflejringer vanskeliggør startprocessen, forringer klippekvaliteten og græsudkastningen.
• På skråninger placeres klippebanen på tværs af skråningen. Vækglidning af plæneklipperen forhindres ved at stille maskinen på skrå i opadgående retning.

ADVARSEL

Det er nødvendigt at holde tredjeparter på afstand.

13.1 Efter græsklipningen

• Lad altid motoren afkøle, før plæneklipperen frastilles i lukkede rum.
  Fjern græs, løv, mudder og olie, før maskinen frastilles. Anbring ikke andre genstande oven på plæneklipperen.
• Kontrollér alle skruer og møtrikker, før maskinen tages i brug igen. Spænd løse skruer fast.
• Tøm græsfangsposen, før maskinen tages i brug igen.
• Se også kapitlet "Opbevaring".

Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele.

ADVARSEL

Forkert udført vedligeholdelses- eller ren-gøringsarbejde kan forårsage personskader!

ADVARSEL

I forbindelse med rengørings-, reparations- og vedligeholdelsesarbejde kan produktet starte uventet og derved forårsage personskader.

• Sluk for produktet.
  – Fjern tændrørshætten fra tændrøret.
• Lad produktet køle af.

ADVARSEL

Foretag visuel og funktionel inspektion/vedligeholdelse regelmæssigt/dagligt og før idriftsættelse for at sikre, at produktet er i god driftstilstand.

– Forkert vedligeholdelsesarbejde, brug af uegnede reservedele eller fjernelse eller ændring af sikkerhedsudstyr kan medføre alvorlige materielle eller personskader.
– Hvis man ikke kan udføre dette arbejde selv, skal man kontakte en fagmand.

14.1 Rengøring

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

• Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser.
• Brug kun produktet udendørs.

Nødvendigt værktøj:

• Håndkost*

• Spartel*

• Klud*
  * = indgår ikke nødvendigvis i leveringsomfanget!

14.1.1 Rengøring af plæneklipperen (fig. 1)

• Rengøring med en haveslange anbefales kun med lavt vandtryk. En højtryksrenser er ikke egnet til rengøring af plæneklipperen.
• Løsn græsfangsposen, og børst den af med en håndbørste. Man kan også rengøre plæneklipperens hus groft med kosten.
• Ved større tilsmudsning kan man tørre produktet af med fugtige klude.

PAS PÅ

Før plæneklipperen kippes, skal brændstoftanken tømmes helt ved hjælp af en brændstof-opsugningspumpe (medfølger ikke).

Plæneklipperen må ikke kippes mere end 90 grader.

1. Det er bedst at kippe plæneklipperen bagud. Sørg da for, at tændrøret (7a) vender opad. Hvis tændrøret (7a) vender nedad, kan der løbe olie ud og anrette store skader i motoren og karburatoren.
2. Alternativt kan man også kippe produktet om på siden, men man skal da sørge for, at luftfilterlåget (4) er på oversiden.
3. Rengør plæneklipperens underside med en spatel og en håndbørste. Spatlen hjælper med at fjerne groft og større planterester fra området omkring kniven (13). Rengøring af undervognen er nemmere og kan gøres mere grundigt umiddelbart efter brug. Smuds og planterester vil da være mere friske og kan lettere løsnes.
4. Hvis det er nødvendigt, og hvis snavset er svært at fjerne, kan man også bruge et særligt rengøringsmiddel. Der må ikke anvendes aggressive rengøringsmidler som f.eks. koldrens eller rensebenzin.
5. Kontrollér, om græsudkastningen er fri for græsrester og fjern sådanne ved behov.

• Regelmæssig, omhyggelig vedligeholdelse er nødvendig for at sikre, at sikkerhedsniveauet og produktets effekt opretholdes.
• Sørg for, at alle møtrikker, bolte og skruer er spændt godt til, så produktet er i sikker arbejdstilstand.
• Kontrollér regelmæssigt græsfangsposen for slid eller tab af funktionsevne.
• Erstat slidte eller beskadigede dele af sikkerhedsårsager.
• Kontrollér, at for- og baghjul sidder sikkert fast.

• Vi anbefaler, at hjulaksler og hjulnav rengøres mindst én gang i sæsonen for at sikre, at hjulene går let.

• Arbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et autoriseret professionelt værksted.

• Stil produktet på en plan, lige overflade.

Nødvendigt værktøj:

- Brændstof-opsugningspumpe*

- Klud*

• Gaffelnøgle/topnøgle SW 17 mm*

• Gaffelnøgle/topnøgle SW 10 mm*

- Oliepumpe*

- olieopfangningskar fladt (til olieskift)*

- Opsamlingsbeholder*

- Tændrørsnøgle*

- Kobbertrådsbørste*

- Momentnøgle*

• Føler*

* = indgår ikke nødvendigvis i leveringsomfanget!

14.2.1 Udskiftning af kniv (13) (fig. 14)

ADVARSEL

Arbejde med en beskadiget kniv er forbundet med fare for personskade.

- Benyt beskyttelseshandsker!

- Af sikkerhedsårsager skal man se til, at kniven kun opslibes og afbalanceres på et autoriseret professionelt værksted. For at opnå et optimal arbejdsresultat anbefales det at få kniven kontrolleret en gang om året.

– Når kniven udskiftes, må der kun bruges originale reservedele.

1. Tøm brændstoftanken (3) med en brændstof-op-sugningspumpe, før klingen fjernes. Kip aldrig plæ-neklipperen til siden eller fremad med fyldt brænd-stof- eller olietank! Dette vil beskadige motoren og medføre, at garan-tien bortfalder.
2. Hold fast i kniven (13) med den ene hånd.
3. Drej knivskruen (13a) af motorspindlen (13c) imod uret ved hjælp af en SW17-gaffelnøgle. Fjern spændeskiven (13b).
4. Monter den nye kniv (13) igen i omvendt rækkefølge. Fastgør knivskruen (13a) korrekt. Sørg for, at kniven (13) er korrekt placeret og ligger an mod motorspindlen (13c).
5. Knivskruens (13a) tilspændingsmoment er 45 Nm. Udskift også knivskruen (13a), när kniven (13) udskiftes.

14.2.1.1 Beskadiget kniv (13)

Skulle kniven (13) være kommet i berøring med en forhindring, skal man straks slukke motoren og tage tændrørshætten (7) af.

• Kontrollér kniven (13) for skader.
• Beskadigede eller bøjede knive (13) skal udskiftes.
• Forsøg aldrig at rette en bøjet kniv (13) ud igen.
• Arbejd aldrig med en bøjet eller meget slidt kniv (13); dette forårsager vibrationer og kan føre til skader på plæneklipperen.

14.2.2 Kontrol af olieniveau (fig. 9)

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og ud- stødningsgasser kan forårsage alvorlige sundhedss- skader, bevidstløshed og i ekstreme tilfælde døds- fald.

• Undgå at indånde brændstof-/smøreoliedampe og udstødningsgasser.
• Brug kun produktet udendørs.

PAS PÅ

Produktbeskadigelse!

Hvis produktet bruges uden eller med for lidt motor- og transmissionsolie, kan det medføre motorskader.

• Påfyld brændstof og olie før ibrugtagning. Produktet leveres uden motor- og gearolie.
• Brug kun motorolie SAE 10W-40.

PAS PÅ

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

– Påfyld/tøm kun olie på jævne, faste overflader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
- Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser.
– Bortskaf olien i henhold til de lokale bestemmelser.

1. Skru oliepinden (9) mod venstre og ud, og tør den af med en ren, fnugfri klud.

2. Sæt oliepinden (9) ind igen, og kontrollér olieniveauet uden at skrue oliepinden (9) fast igen.

3. Træk oliepinden (9) ud, og aflæs olieniveauet i vandret stilling. Olieniveauet skal være et sted mellem max. og min. på oliepinden (9).

4. Skru derefter oliepinden (9) i igen.

14.2.3 Olieskift

Motorolien skal skiftes hvert år før sæsonstart ved driftsvarm og slukket motor.

1. Skru oliepinden (9) ud ved at dreje den mod venstre.
2. Sug motorolien ud gennem påfyldningsstudsen ved hjælp af en oliepumpe (med slange).
3. Påfyld frisk motorolie, og kontrollér olieniveauet (se 11.1).

14.2.4 Aftap brændstof med en brændstof-opsugningspumpe (fig. 10)

1. Hold en opsamlingsbeholder under brændstofopsugningspumpens slange.
2. Skru tankdækslet (3a) af, og fjern det.
3. Skub brændstof-opsugningspumpens slange ned i brændstoffanken (3), og aftap alt brændstof vha. brændstof-opsugningspumpen.
4. Skru tankdækslet (3a) fast igen.
5. For at sikre at brændstof ikke bliver stående i karburatoren, skal den tømmes for det resterende brændstof. Stil en egnet opsamlingsbeholder under karburatoren, og åbn karburatorskruen (14) ved hjælp af en SW10-gaffelnøgle.

14.2.5 Vedligeholdelse af luftfilter (4a) (fig. 15)

FARE

Ved forkert rengøring kan brændstof antændes og i givet fald eksplodere. Dette medfører alvorlig forbrænding eller død.

– Rengør kun luftfilteret ved udbankning.
– Rengør aldrig luftfilteret med benzin eller brændbare opløsningsmidler.

PAS PÅ

Fare for beskadigelse!

Hvis motoren kører uden - eller med beskadiget - filterindsats, kan det forårsage motorskader.

- Lad aldrig motoren køre uden - eller med beskadiget - luftfilterindsats. Der kommer snavs ind motoren, hvilket kan forårsage alvorlige motor-skader.

Tilsmudsede luftfiltre (4a) forringer motoreffekten, fordi karburatoren forsynes med for lidt luft. Regelmæssig kontrol er derfor nødvendig.

Luftfilteret (4a) bør kontrolleres hver 25. driftstime og rengøres efter behov. Er luften meget støvet, skal luftfilteret (4a) kontrolleres oftere.

1. Tag luftfilterlåget (4) af, og fjern luftfilteret (4a).
2. Rengør kun luftfilteret (4a) via udbankning.
3. Udskift et defekt luftfilter (4a) med et nyt.
4. Indsæt luftfilteret (4a) igen, og sæt luftfilterlåget (4) på.

14.2.6 Vedligeholdelse af tændrør (7a) (fig. 16, 17)

Kontrollér tændrøret (7a) for tilsmudsning første gang efter 10 driftstimer, og rengør det i givet fald med en kobbertrådbørste. Vedligehold herefter tændrøret (7a) for hver 50 driftstimer.

1. Fjern tændrørshætten (7) med en roterende bevægelse.
2. Fjern tændrøret (7a) med en tændrørsnøgle.
3. Indstil afstanden til en afstand på 0,75 mm (0,030") vha. en bladsøger. Anbring tændrøret (7a) igen, og sørg for, at dette ikke spændes alt for meget.

14.2.7 Motorbremsearm (1a) (fig. 1, 14)

Motoren er udstyret med en mekanisk bremse, som skal kontrolleres med jævne mellemrum. Når motorbremsearmen (1a) slippes skal kniven (13) standse inden for 7 sekunder.

En kørende kniv (13) frembringer tydeligt mærkbar vindstøj. Kørslen af kniven (13) signaleres ved hjælp af den genererede vindstøj og kan således kontrolleres.

BEMAERK

Hvis man konstaterer, at knivstopperen ikke fungerer korrekt, skal man kontakte kundeservice eller et professionelt værksted.

Kontrollér, at produktets tilstand er upåklagelig i hele dets levetid. Ukorrekt vedligeholdelse kan medføre livsfarlige personskader.

15 Transport

ADVARSEL

Fare for personskade og forbrænding!

Produktet kan starte uventet og derved medføre personskader.

• Sluk motoren inden enhver form for rengørings- og vedligeholdelsesarbejde.
• Lad motoren køle af.
• Træk tændrørshætten af tændrøret.

BEMÆRK

Til transport skal du altid indstille klippehøjden i den højeste stilling.

1. Tøm brændstoftanken med en brændstof-opsugningspumpe (medfølger ikke) i en godkendt beholder.
2. Tøm den varme motor for motorolien.
3. Rengør cylinderens køleribber og huset.
4. Klap den øverste skubbebøjle (1) ind (se 16.2).
5. Vikl et par lag bølgepap mellem den øvre skubbebøjle (1) og den nedre skubbebøjle (2) og motoren for at undgå skuring.
6. For at forhindre brændstoftab, materielle skader og personskader skal produktet sikres mod at vælte og skride, når det transporteres på køretøjer.

16 Opbevaring

PAS PÅ

Produktet skal rengøres og vedligeholdes, inden det stilles til opbevaring.

PAS PÅ

Opbevar ikke produktet med fyldt græsfangspose. I varmt vejr begynder græsset at gære under varmepåvirkning. Brandfare!

Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn.

Den optimale opbevaringstemperatur er mellem 5°C og 30°C.

Opbevar produktet i den originale emballage.

Tildæk produktet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med produktet.

- Opbevar aldrig produktet med brændstof i brændstoftanken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.

• Lad motoren afkøle, før produktet frastilles i lukke-de rum.
• Ved længere tids opbevaring skal brændstoftanken tømmes med en brændstof-opsugningspumpe (medfølger ikke).
• For at undgå brandfare skal motor, udstødning og området omkring brændstoftanken holdes fri for græs, blade eller udtrængende fedt (olie).

16.1 Forberedelse til opbevaring af plæneklipperen

ADVARSEL

Fjern ikke brændstoffet i lukkede rum, i nærheden af ild eller hvis der ryges. Gasdampe kan føre til eksplosioner eller brand.

1. Tøm brændstoftanken (3) (se 14.2.4).
2. Foretag olieskift (se 14.2.3).
3. Tag tændrørshætten (7) af tændrøret (7a). Fjern tændrøret (7a) med en tændrørsnøgle (se 14.2.6).
4. Fyld ca. 0,2 l olie i cylinderen med en oliekande.
5. Træk langsomt i trækstarteren (12), så olien beskytter den indvendige side af cylinderen.
6. Skru tændrøret (7a) i igen.
7. Rengør cylinderens køleribber og huset (se 14.1.1).
8. Rengør hele produktet for beskytte lakken.
9. Opbevar produktet et godt ventileret sted.
10. Bioklip-indsatsen (10a) har med en krog, hvormed den kan hænges på den øverste skubbebøjle (1) eller den nederste skubbebøjle (2) til opbevaring.

16.2 Sammenklapning af den øvre skubbebøjle (1)

ADVARSEL

Klemningsfare!

Hold altid skubbebøjlen med en hånd på det højeste sted.

- Placer aldrig fingrene mellem den øverste og den nederste skubbebøjle.

For pladsbesparende opbevaring kan den øverste skubbebøjle (1) klappes sammen.

1. Tag græsfangsposen (11) af.
2. Tag trækstarteren (12) af krogen (12a).
3. Løsn vingemøtrikkerne (2b) på den øverste skubbe-bøjle (1) en smule (skal ikke skrues helt af).

4. Fjern gaskablet fra udsparingen i spændeskiven (2c).

5. Klap den øverste skubbebøjle (1) ned. Pas på ikke at klemme kablerne.

17 Reparation og reservedelsbestilling

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er monteret og er i fejlfri tilstand. Dele, der kan forårsage personskader, kan opbevares utilgængeligt for uvedkommende og børn.

PAS PÅ

Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

PAS PÅ

Vigtig oplysning ifm. reparation

Vær ved returnering af produktet til reparation opmærksom på, at produktet af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

17.1 Bestilling af reservedele

Husk at angive følgende oplysninger, når der bestilles reservedele:

• Modelbetegnelse
  • Varenummer
• Data på typeskiltet

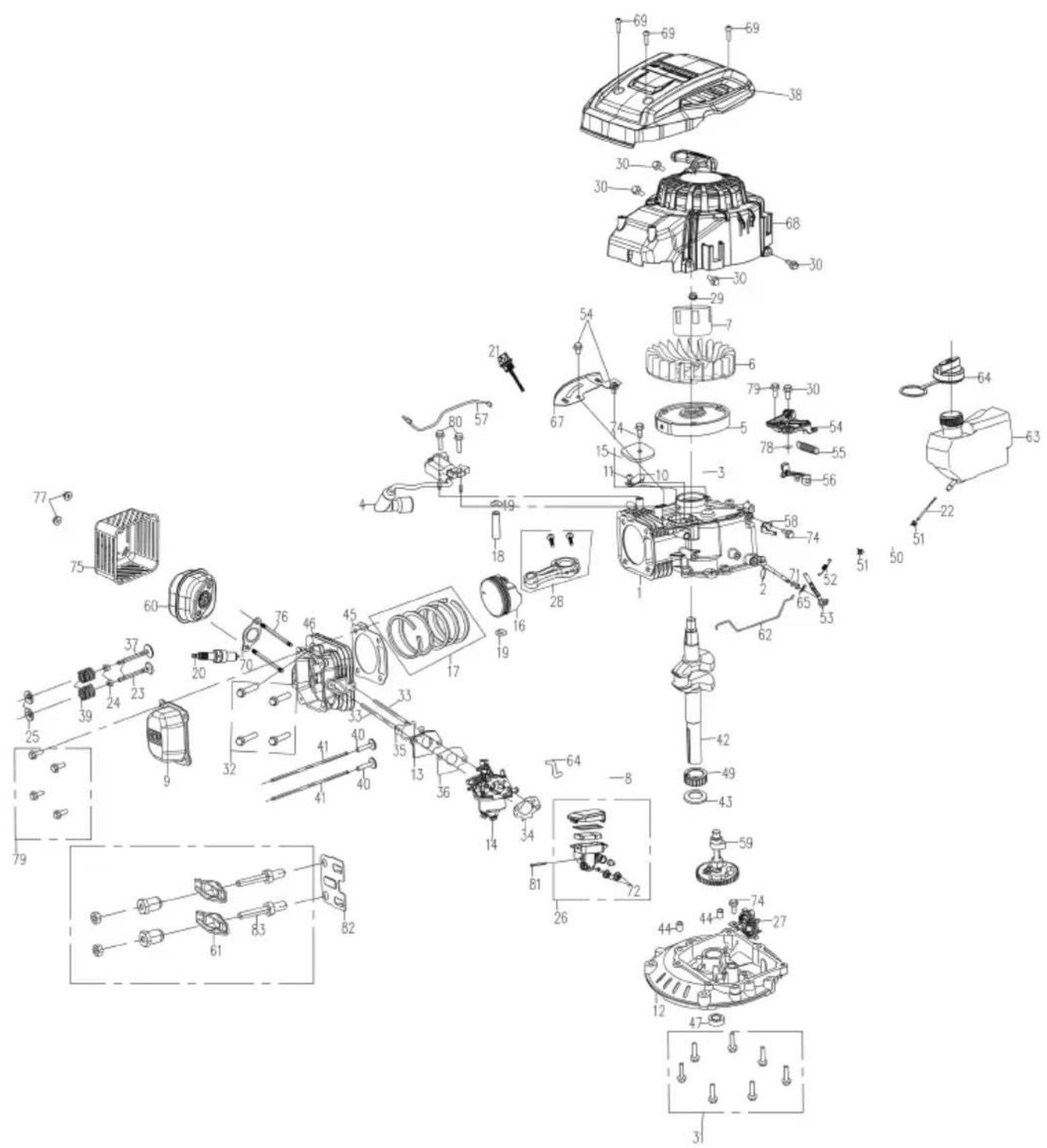

Reservedele/tilbehør

Kniv-information:
Producent: DJ = CHONGQING	DAJIANG POWER EQUIPMENT CO.,LTD., Kina
Knivkode: 602008
Kniv - artikel-nr.: 7911200630
Knivskrue - artikel-nr.: 5911240001
Motorolie - artikel-nr.: 7850000025
Oliepind - artikel-nr.: 3911297014
Benzintankdæksel - artikel-nr.: 3911297018
Hjul - artikel-nr.:	3911297003
Hjulaksel venstre - artikel-nr.:	3911297002
Hjulaksel højre - artikel-nr.:	3911297001
Spændeskive til hjul - artikel-nr.:	02902109
Motordæksel - artikel-nr.:	3911297016

Græsfangspose - artikel-nr.:	3911297010
Bioklip-indsats - artikel-nr.:	3911297005
Luftfilter - artikel-nr.:	5911249083
Tændrør - artikel-nr.: 3906201048
Nederste skubbebøjle venstre + tap - artikel-nr.:	3911297007
Nederste skubbebøjle højre + tap - artikel-nr.:	3911297008
Vingemøtrik + kabelføring + M8-skrue - artikel-nr.:	3911281007
Kabelklemme - artikel-nr.:	5911249011

17.2 Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Tændrør, luftfilter, kniv

* = medfølger ikke!

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bortskaffes jf. gældende miljø- regler.

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

• Inden produktet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

19 Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Urolig kørsel, produktet vi-brerer kraftigt.	Skruer løse. Kontrollér skruer.
	Knivfastgørelse løs. Kontrollér kniv fastgørelse.
	Kniv ude af balance. Udskift kniv.
Motor vil ikke starte. Motorbre	msearm ikke trykket ned. Tryk på motorbremsearm.
	Gashåndtag i forkert stilling. Kontrollér indstilling.
	Tændrør defekt. Udskift tændrør.
	Brændstoftank tom. Påfyld brændstof.
	Tilsmudset brændstof. Tøm brænd stoftank, og påfyld rent brændstof.
	Motor defekt. Kontakt autoriseret kundeservice.
Motor går uroligt. Luftfilter sna	vset. Rengør luftfilter.
	Tændrør snavset.	Rengør tændrør.
Plæne bliver gul, snit uregel-mæssigt.	Luftfilter snavset. Rengør luftfilter.
	Tændrør snavset.	Rengør tændrør.
Græsudkast er ikke korrekt.	Klippehøjde for lav.	Indstil klippehøjde.
	Kniv slidt.	Udskift kniv.
	Græsfangspose tilstoppet.	Tøm græsfangspose, eller afhjælp tilstopning.

Oversættelse af den originale overensstemmelseserklæring

Producent:

Scheppach GmbH

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gældende direktiver og standarder.

Mærke: PARKSIDE

Art.-betegnelse: Benzindrevet plæneklipper - PBRM 39 E4

Art.-nr. 3911297974 – 3911297976, 39112979915, 39112979959

IAN-nr. 508992_2507

Serie-nr. 01001 - 96566

EU-direktiver:

2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,

* Genstanden, der beskrives ovenfor i erklæringen, opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Anvendte standarder:

EN ISO 5395-1:2013/A1:2018;

EN ISO 5395-2:2013/A2:2017;

EN ISO 14982:2009

Overensstemmelsesvurderingsprocedure:

2000/14/EF_2005/88/EF - Tillæg: VI

Garanteret 96 dB

lydeffektniveau (L _wA ):

Målt 94 dB

lydeffektniveau (LWA):

Bemyndiget organ: TÜV SÜD

Industrie Service GmbH,

Westendstrasse 199,

80686 München,

Tyskland

Nummer: 0036

2016/1628/EU

Emission. Nr.:

e24*2016/1628*2018/989SRA1/P*0408*00

Dokumentationsansvarlig:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, Tyskland 22.07.2025

Simon Schünk

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til af-hjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations-/monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal sli-tage som følge af korrekt funktion af apparatet.

Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

• Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.
• For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

Afvikling i garantitilfælde

For at sikre en hurtig behandling af dit anliggende skal du følgende nedenstående anvisninger:

• Ved alle forespørgsel bedes du holde kassebonen og varenummeret (f.eks. IAN 508992_2507) klar som bevis for købet.
• Varenummeret fremgår af typeskiltet på produktet, en gravure på produktet, forsiden af din vejledning (forneden til venstre) eller mærkaten på bag- eller undersiden af produktet.
• Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.
• Et produkt, som registreres som defekt, kan du efterfølgende sende portofrit til den serviceadresse, du får oplyst, med vedlæggelse af kvitteringen (kassebon) og oplysning om manglen, og hvornår den er opstået.
• På parkside-diy.com kan du se og downloade denne og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land, og

søg efter brugsanvisninger ved hjælp af søgebilledet. Ved at indtaste varenummeret (IAN) 508992_2507 kommer du til brugsanvisningen for din vare.

PDF ONLINE parkside-diy.com

Servicekontakt (DK):

Navn: Sotek

Charlottevej 30 E

DK - 4270 Hong

Telefon: [phone]

E-mail: [e-mail]

Hjemsted: Danmark
