NÁVOD NA OBSLUHU PBRM 39 E4 PARKSIDE

Upozornenia k obsluhe a bezpečnostné upozornenia

Preklad originálneho návodu na obsluhu

Kosiarka spalinowa

Pred čítaním otvorte stranu s obrázkami a následne sa oboznámte so všetkými funkciami výrobku.

HU

3 Popis výrobku (obr. 1-17)

3 Popis výrobku (obr. 1 – 17).... 164

4 Rozsah dodávky (obr. 1 – 2) 164

5 Použitie v súlade s určením 164

6 Použitie v rozpore s určením.... 165

7 Bezpečnostné upozornenia 165

11 Pred uvedením do prevádzky 170

12 Prevádzka 172

13 Pracovné pokyny 174

17 Oprava a objednávanie náhradných dielov.... 178

18 Likvidácia a recyklácia 179

19 Odstraňovanie porúch 179

20 EÚ vyhlásenie o zhode.... 180

22 Rozložený výkres 249

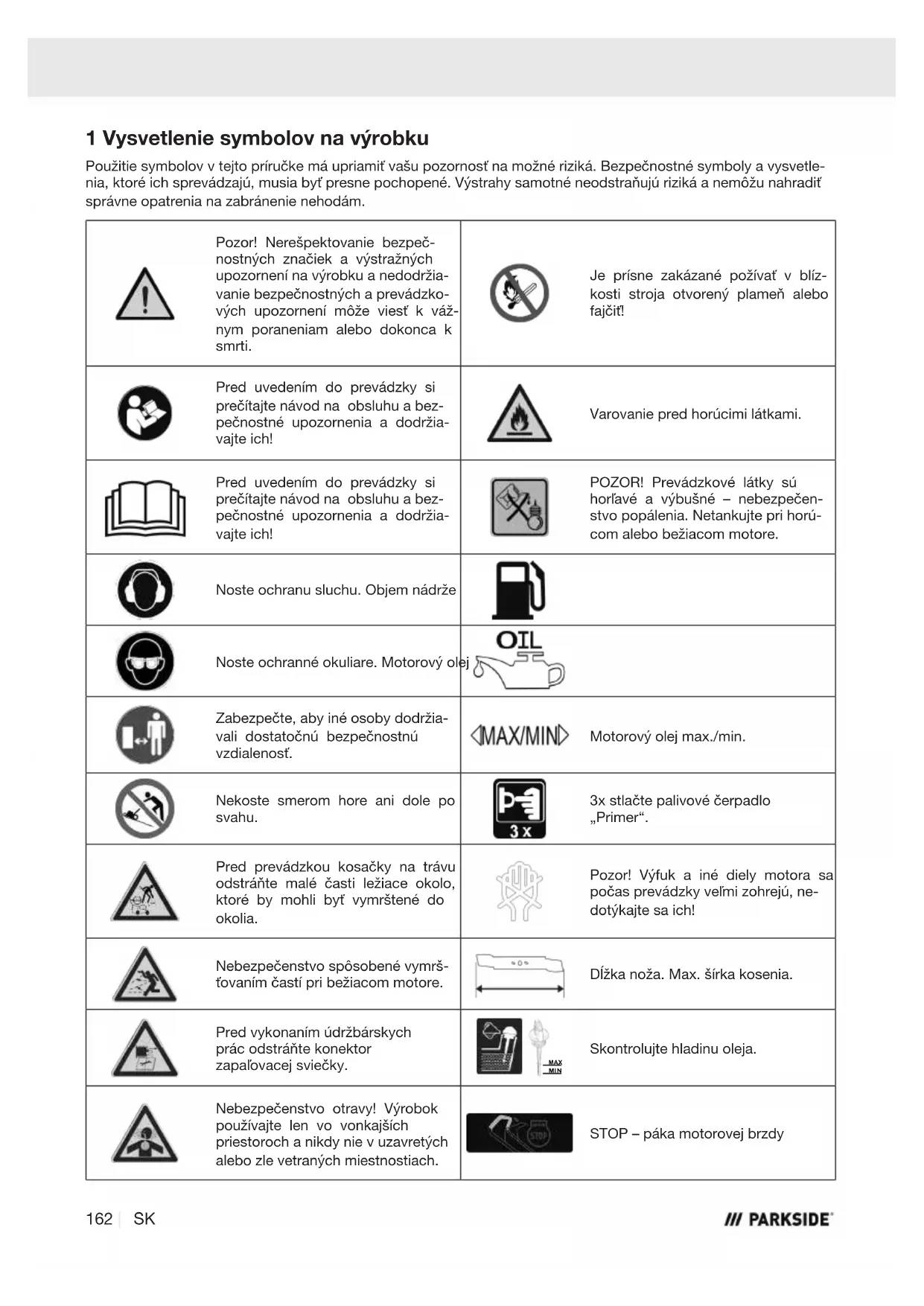

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.

	Pozor! Nerešpektovanie bezpečnostných značiek a výstražných upozornení na výrobku a nedodržiavanie bezpečnostných a prevádzkových upozornení môže viest k vážnym poraneniam alebo dokonca k smrti.		Je prísne zakázané požívať v blízkosti stroja otvorený plameň alebo fajčit!
	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!		Varovanie pred horúcimi látkami.
	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!		POZOR! Prevádzkové látky sú horľavé a výbušné – nebezpečenstvo popálenia. Netankujte pri horú-com alebo bežiacom motore.
	Noste ochranu sluchu. Objem nádrže
	Noste ochranné okuliare. Motorový olej
	Zabezpečte, aby iné osoby dodržiavali dostatočnú bezpečnostnú vzdialenosť.	[MAX/MIN]	Motorový olej max./min.
	Nekoste smerom hore ani dole po svahu.		3x stlačte palivové čerpadlo „Primer“.
	Pred prevádzkou kosačky na trávu odstráňte malé časti ležiace okolo, ktoré by mohli byť vymrštené do okolia.		Pozor! Výfuk a iné diely motora sa počas prevádzky velmi zohrejú, ne-dotýkajte sa ich!
	Nebezpečenstvo spôsobené vymršťovaním častí pri bežiacom motore.		Dĺžka noža. Max. šírka kosenia.
	Pred vykonaním údržbárskych prác odstráňte konektor zapalovacej sviečky.		Skontrolujte hladinu oleja.
	Nebezpečenstvo otravy! Výrobok používajte len vo vonkajších priestoroch a nikdy nie v uzavretých alebo zle vetraných miestnostiach.Držte ruky a nohy v bezpečnej vzdialenosti od vložených nástrojov.		STOP – páka motorovej brzdyZaručená hladina akustického výkonu výrobku.
	Pozor! Nebezpečenstvo poranenia spôsobené bežiacimi nožmi.		L'avotočivý/pravotočivý závit
	Udržiavajte ruky a nohy v bezpečnej vzdialenosti od rotujúcich nožov.		Odstráňte prepravnú poistku.
	Motor je počas prevádzky velími ho-rúci, nedotýkajte sa ho!		Výrobok zodpovedá platným európskym smerniciam.

2 Úvod

Výrobca:

Scheppach GmbH

Želáme vám veľa zábavy a úspechov pri práci s vaším novým výrobkom.

Upozornenie:

Výrobca tohto výrobku neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto výrobku alebo budú spôsobené týmto výrobkom pri:

• neodbornom zaobchádzaní,
• nedodržiavaní návodu na obsluhu,
• opravách tretími stranami, nie autorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• používaní v rozpore s určením,

Dodržiavajte:

Návod na obsluhu je súčasťou tohto výrobku.

Obsahuje dôležité pokyny, ako máte s výrobkom pracovať bezpečne, odborne a ekonomicky, ako máte predchádzať nebezpečenstvám, ušetriť náklady na opravu, znížiť doby výpadkov a zvýšiť spolahlivosť a životnosť výrobku. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku výrobku.

Pred použitím výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými upozorneniami. Výrobok prevádzkujte len tak, ako je popísané, a v uvedených oblastiach použitia. Návod na obsluhu uchovávajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.

3 Popis výrobku (obr. 1 – 17)

1. Horný posuvný strmeň
   1a. Páka motorovej brzdy
2. Dolný posuvný strmeň
   2a. Skrutka M8
   2b. Krídlová matica
   2c. Podložka s vedením kábla
   2d. Blokovací kolík
   2e. Káblová príchytka
3. Palivová nádrž
   3a. Veko palivovej nádrže
4. Kryt vzduchového filtra
   4a. Vzduchový filter
5. Palivové čerpadlo „Primer“
6. Koleso
   6a. Skrutka (L)
   6b. Skrutka (P)

6c. Podložka
7. Konektor zapalovacej sviečky
7a. Zapalovacia sviečka
8. Výfuk
9. Mierka oleja
10. Vyhadzovacia klapka
10a. Mulčovacia násada
11. Zberný kôš na trávu
11a. Rám
11b. Gumová chlopňa
12. Štartér s lankovým tiahlom
12a. Lanový hák
13. Nôž
13a. Nožová skrutka
13b. Podložka
13c. Vreteno motora
14. Skrutka karburátora

Pol. Počet Označenie

1. 1 x Horný posuvný strmeň
2. 2 x Dolný posuvný strmeň
   2a. 2 x Skrutka M8
   2b. 2 x Krídlová matica
   2c. 2 x Podložka s vedením kábla
   2e. 1 x Káblová príchytka
   6.4 x Koleso

6a. 2 x Skrutka (L)

6b. 2 x Skrutka (P)

6c. 4 x Podložka

10a. 1 x Mulčovacia násada

1. 1 x Zberný kôš na trávu

11a. 1 x Rám

5 Použitie v súlade s určením

Benzínová kosačka na trávu je vhodná na súkromné použitie v záhrade pri dome aj na záhradke. Za kosačky na trávu určené na súkromné použitie v záhrade pri dome a na záhradke sa považujú zariadenia, których ročné použitie spravidla neprekročí 50 hodín a ktoré sa používajú prevažne na ošetrovanie zatrávnených plôch alebo trávnikov, avšak nie vo verejných zariadeniach, v parkoch, na športoviskách ani v polnohospodárstve či lesníctve.

Výrobok sa smie používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí použivatel', a nie výrobca.

Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.

Osoby, ktoré používajú a udržiavajú výrobok, musia byť oboznámené s výrobkom a možnými nebezpečenstvami.

Zmeny na výrobku úplne vylučujú ručenie výrobcu za škody, ktoré tým vzniknú.

Výrobok sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu.

Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.

VAROVANIE

Pred uvedením výrobku do prevádzky si v záujme vlastnej bezpečnosti dôkladne prečítajte túto príručku a všeobecné bezpečnostné upozornenia. Ak výrobok prenechávate tretím osobám, vždy k nemu pri-ložte tento návod na obsluhu.

6 Použitie v rozpore s určením

Majte na pamäti, že naše výrobky neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa výrobok používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

VAROVANIE

Z dôvodu telesnej ujmy používatelá sa ko- sačka na trávu nesmie používať na nasle- dujúce práce (neúplný zoznam):

– na strihanie kríkov, živých plotov a krovín,
- na kosenie popínavých rastlín,
- na údržbu trávnika na strešných výsadbách a v balkónových boxoch,
- na sekanie a drvenie stromov a krovia,
– na čistenie chodníkov (odsávanie, odfukovanie),
– na vyrovnávanie vyvýšenín, ako napr. krtince,
– na prepravu reziva, s výnimkou zberného koša na trávu, ktorý je na to učený.

Vysvetlenie signálnych slov v návode na obsluhu

NEBEZPEČENSTVO

Signálne slovo na označenie bezprostredne hroziacej nebezpečnej situácie, ktorá, ak sa jej nezabrání, bude mať za následok smrt alebo vážne poranenie.

VAROVANIE

Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, by mohla mať za následok smrť alebo vážne poranenie.

OPATRNE

Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viest'k l'ahkému alebo stredne tažkému poraneniu.

POZOR

Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabrání, môže viest k materiálnym škodám na výrobku alebo majetku/vlastníctve.

7 Bezpečnostné upozornenia

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia!

VAROVANIE

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je tento výrobok opatrený.

Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit požiar a/alebo tažké poranenia.

VAROVANIE

Predtým ako začnete pracovať s výrobkom, dobre sa oboznámte so všetkými ovládacími prvkami.

• Precvičte si manipuláciu s výrobkom a nechajte si fungovanie, spôsob činnosti a pracovné techniky vysvetliť skúseným používatelom alebo odborníkom.
  – Uistite sa, že môžete výrobok okamžite vypnút v núdzovej situácii.
  – Neodborné používanie výrobku môže viest' k tǎžkým poraneniam.
• Ak počas prevádzky dôjde k úrazu alebo poruche, výrobok okamžite vypnite.
  Poranenia riadne ošetrite alebo vyhládajte lekársku pomoc.

Kto nesmie používať výrobok:

• Deti a iné osoby, ktoré nepoznajú návod na použitie (miestne nariadenia môžu stanovovať minimálny vek užívatela).
• Osoby pod vplyvom alkoholu, narkotík, liečiv, osoby, ktoré sú unavené alebo choré.

• Starostlivo si prečítajte návod na použitie. Oboznámte sa s nastaveniami a správnym používaním výrobku.
• Deťom ani iným osobám, ktoré nie sú oboznámené s návodom na použitie, nikdy nedovolťe používať kosačku na trávu. Miestne nariadenia môžu stanovovať minimálny vek užívatela.
• Nikdy nekoste, keď sú v blízkosti iné osoby, najmä deti, alebo zvieratá. Myslite na to, že obsluhujúca osoba stroja alebo používatel’je zodpovedný za nehody, ktoré sa týkajú iných osób alebo ich vlastníctva.
• Koste len pri dobrom výhláde. Je potrebné držať tretie strany v dostatočnej vzdialenosti.
• V prípade, že výrobok odovzdávate iným osobám, odovzdajte im aj tento návod na obsluhu.
• Pri kosení vždy noste pevnú, protišmykovú obuv a dlhé nohavice. Nikdy nekoste bosí alebo napríklad v sandáloch.
• Skontrolujte terén, na ktorom sa bude výrobok používať, a odstráňte všetky predmety, ako napr. kamene, hračky, vetvy a drôty atd.', ktoré by sa mohli zachytiť a vymrštiť.

• Vypnite motor, počkajte, kým sa zastaví, a odpojte konektor zapalovacej sviečky, ak

• výrobok opustíte.
  – odstraňujete zablokovania alebo upchatia.

• bol výrobok v kontakte s cudzími predmetmi.
  – sa na výrobku vyskytujú poruchy a nezvyčajné vibrácie.

VAROVANIE

Palivo je značne horľavé:

• Palivo uchovávajte iba v nádobách na to určených (kanistre).
• Tankujte iba vonku a počas plnenia nefajčite.

• Palivo je potrebné naplnit pred spustením motora. Počas chodu motora alebo hned' po vypnutí výrobku sa nesmie otvárat' uzáver palivovej nádrže ani doplňat' palivo.

• Ak palivo pretieklo, nesmie sa vykonať pokus o naštartovanie motora. Výrobok je namiesto toho potrebné odstrániť z plochy znečistenej palivom. Je potrebné zabrániť akémukolívek pokusu o naštartovanie, kým sa výpary paliva nevyparia.

• Palivová nádrž a ostatné uzávery nádrže je pri poškodení potrebné vymeniť z bezpečnostných dôvodov.
• Palivo nikdy neskladujte v blízkosti zdroja iskier. Vždy používajte otestovaný kanister. Zabráňte prístupu detí k palivu.
  • Vymeňte chybné tlmiče hluku.
• Pred použitím je vždy potrebné vizuálne skontrolovať, či nie sú opotrebované alebo poškodené nôž a upevňovacie čapy. Aby sa predišlo nevyváženosti, opotrebované alebo poškodené nože a upevňovacie čapy sa musia vymieňať naraz ako súpravy.

7.2 Manipulácia

Manipulácia:

• Dohliadnite na to, aby boli všetky matice, čapy a skrutky dôkladne utiahnuté a aby bol výrobok zachovaný v bezpečnom pracovnom stave.
• Nikdy neuschovávajte výrobok s palivom v nádrži v budove, v ktorej môže dôjsť ku kontaktu výparov paliva s otvoreným ohňom alebo iskrami.
• Pred odstavením výrobku v uzatvorených priestoroch nechajte motor vychladnúť.
• Na zabránenie nebezpečenstvu požiaru udržiavajte motor, výfuk a oblast okolo palivovej nádrže čisté od trávy, lístia alebo unikajúceho maziva (olej).
• Pravidelne kontrolujte zberné zariadenie na trávu ohľadom opotrebovania alebo straty funkčnosti.
• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.
• Ked' sa musí palivová nádrž vyprázdnit, malo by sa to vykonať vonku.
• Spalovací motor nenechajte bežať v uzavretých priestoroch, v których sa môže hromadit nebezpečný oxid uholnatý.
• Koste len pri dennom svetle alebo dobrom umelom osvetlení.
• Ak je to možné, zabráňte používaniu výrobku na mokrej tráve.
• Používanie výrobku počas búrky je zakázané – nebezpečenstvo zásahu bleskom!
• Vždy dbajte na dobrý postoj na svahoch.
• Vedte výrobok len krokovým tempom.
• Pri výrobkoch na kolesách platí: Koste priečne voči svahu, nikdy nie nahor alebo nadol. Mimoriadne velký pozor dávajte pri vykonávaní zmien smeru jazdy na svahu.

- Nekoste na príliš strmých svahoch a v blízkosti kle-sajúcich povrchov, skládok odpadu, jám a hrádzí. Mimoriadne velký pozor dávajte pri otáčaní alebo priťahovaní výrobku k sebe.

VAROVANIE

Pri práci a zmene smeru jazdy na svahoch a úbočiach je potrebná mimoriadna opatrnost.

– Dbajte na bezpečný postoj.
– Noste obuv s protišmykovou, pril'navou podrážkou a primeraný odev.
– Koste vždy priečne k úbočiu.
- Z bezpečnostných dôvodov sa výrobok nesmie používať na úbočiach so sklonom nad 15 stupňov.
– Budte mimoriadne opatrní pri pohybe spät a pri tahaní výrobku. Nebezpečenstvo zakopnutia!

- Zastavte nôž, ked' je potrebné prevrátiť kosačku na trávu, ked' sa pohybujete po iných plochách, ako je tráva, a pri presúvaní kosačky na inú plochu, ktorá sa má pokosit.

OPATRNE

Kosačka na trávu sa nesmie používať bez toho, aby nebolo pripevnené bud kompletné zariadenie na zachytávanie trávy, prípadná mulčovacia násada alebo samozatváracie oddelujúce ochranné zariadenie pre vyhadzovací otvor.

• Nikdy nepoužívajte kosačku na trávu s poškodenými ochrannými zariadeniami alebo ochrannými mrežami alebo bez zabudovaných ochranných zariadení, napr. nárazové plechy a/alebo zariadenia na zachytávanie trávy.
• Nemeňte regulačné nastavenia motora a nepretáčajte ho.
• Uvolinite brzdu motora a odpojte všetky rezné nástroje a pohony ešte pred spustením motora.
• Štartujte motor opatrne, podľa pokynov od výrobcu. Dbajte na dostatočný odstup nôh od noža.
• Pri štartovaní motora sa kosačka na trávu nesmie nakláňať, pokiaľ nie je potrebné kosačku na trávu pri tomto procese nadvihnúť. V takom prípade preklopte kosačku iba natolko, nakolko je to bezpodmienečne nevyhnutné a zdvíhajte iba stranu, ktorá je odvrátená od obsluhujúcej používatelá.
• Neštartujte motor, ak stojíte pred vyhadzovacím kanálom.

• Nikdy nedávajte ruky ani nohy na otáčajúce sa diely alebo pod ne. Vždy sa držte v bezpečnej vzdiale-nosti od vyhadzovacieho otvoru.

• Nikdy nedvíhajte a neprenášajte kosačku na trávu s bežiacim motorom.

• Zastavte motor a uistite sa, či sa všetky pohyblivé časti zastavili a či je klúč zapalovania, ak je k dispozícii, vytiahnutý:

– Pred uvolnením blokovaní alebo odstraňovaním upchatí vo vyhadzovacom kanáli.
– Pred kontrolou, čistením alebo prácami na výrobku.
- Ak ste narazili na cudzí predmet. Vyhľadajte poškodenia na výrobku a vykonajte potrebné opravy pred opätovným spustením a dálšími prácami s výrobkom. V prípade, že výrobok začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola.

• Pri dobehu motora sa musí zatvorit škrtiaca klapka. Ak je motor vybavený uzatváracím kohútom benzínu, po použití ho zatvorte.
• Prevádzkovanie výrobku s nadmernou rýchlostou môže zvýšit nebezpečenstvo úrazu.
• Budte opatrní pri nastavovacích prácach na výrobku a zabráňte zachyteniu prstov medzi pohybujúci sa nôž a ostré časti prístroja.
• Budte mimoriadne opatrní pri kosení v blízkosti kle-sajúcich povrchov, skládok odpadu, jám a hrádzí.
• Zabráňte miestam, pri których kolesá nemajú záber alebo je kosenie nebezpečné.
• V blízkosti cesty dávajte pozor na cestnú premávku.

NEBEZPEČENSTVO

Pred cúvaním sa uistite, či sa za vami nenachádzajú malé deti.

• Používatel' musí byť dostatočne zaškolený na používanie, nastavovanie a obsluhu (vrát. zakázaných operácií).
• Pravidelne kontrolujte výrobok a pred každým použitím sa uistite, že všetky spúšťacie aretácie a tlačidlové spínače správne fungujú.
• Dávajte pozor, nesprávna údržba, používanie neschválených náhradných dielov alebo odstránenie či úprava bezpečnostných zariadení môžu viest ku škodám na výrobku a třažkým poraneniam osôb, ktoré s výrobkom pracujú.

• Nezabúdajte, že s bezpečnostnými systémami alebo zariadeniami výrobku sa nesmie manipulovať ani sa nesmú deaktivovať. Nikdy neodoberajte diely, ktoré sú dôležité z hľadiska bezpečnosti.

• Nezabúdajte, že používatel' nesmie ani meniť, ani manipulovať s pevnými nastaveniami regulácie otáčok motora.

• Používajte len tie nože a príslušenstvo odporúčané výrobcom. Používanie iných nástrojov a iného príslušenstva môže pre používateľa znamenať nebezpečenstvo poranenia.
• Výrobok udržiavajte vždy v dobrom prevádzkovom stave.
• Na zníženie hluku a vibrácií je potrebné urobit dostatočné prestávky.

7.3 Zvyškové nebezpečenstvo a ochranné opatrenia

Nedbalé používanie osobných ochranných pro- striedkov (OOP)

Nedbalé používanie alebo nepoužívanie osobných ochranných prostriedkov môže viest k závažným poraneniam.

- Noste predpísané ochranné prostriedky.

Ludské správanie, chybné správanie

- Pri všetkých prácach musíte byť plne koncentrovaní.

Dlhšia práca s výrobkom bez ochrany môže viest k poškodeniam sluchu.

- V každom prípade noste ochranu sluchu.

Správanie sa v prípade núdze

Pri prípadnom výskyte úrazu vykonajte potrebné opatrenia prvej pomoci a okamžite privolajte kvalifikovanú lekársku pomoc.

Zvyškové riziká

Výrobok je skonštruovaný podľa aktuálneho stavu techniky a uznávaných bezpečnostno-technických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
• Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.
• Zamedzte neúmyselnému uvedeniu výrobku do prevádzky.
• Nikdy nevkladajte ruky do pracovnej oblasti, ked'je výrobok v prevádzke.
• Neúmyselné uvedenie výrobku do prevádzky.

Pri dlhších prácach môže z dôvodu vibrácií dôjst v rukách obsluhujúcej osoby k poruchám prekrvenia (syndróm bielych prstov).

Syndróm bielych prstov je cievne ochorenie, pri ktorom sa v záchvatoch krčovito stahujú cievy na prstoch na rukách a nohách. Postihnuté oblasti už ne sú dostatočne zásobované krvou a preto sa zdajú extrémne bledé. Časté používanie vibrujúcich výrobkov môže u osôb, ktorých prekrvenie je narušené (napr. fajčiari, diabetici), vyvolať nervové poškodenia.

Na ochranu používatelá a výrobku sú k dispozícii nasledujúce bezpečnostné zariadenia:

• Páka motorovej brzdy (1a)

– Zabraňuje tomu, aby sa ruky alebo horľavé materiály dostali do kontaktu s horúcim výfukom.

• Vyhadzovacia klapka (10)

- Chráni operátora pred vymrštenými dielmi a pred neúmyselným dotykom nožov, ked sa kosí bez zberného koša na trávu (11).

8 Technické údaje

Typ motora 4-taktový motor/	chladený vzduchom
Zdvihový objem 131 cm ^3
Pracovné otáčky 2800 min	-1
Max. otáčky 3600 min	-1
Výkon motora 2,4 kW/3,3 k (3600 min ^-1 )
Palivo	Normálny benzín/bez olova max.10 % bioetanolu
Objem nádrže	0,85 l
Motorový olej	SAE 10W-40
Objem nádrže/olej	0,4 l
Prestavenie výšky kosenia	30/48/66 mm/3-ná-sobné
Objem zberného koša na trávu	35 l
Šírka rezu	39 cm
Emisie CO2	1033 g/kWh
Hmotnosť (s prázdnou nádržou a kompletne zmontovaná)	15,3 kg

Technické zmeny vyhradené!

Hluk a vibrácie

VAROVANIE

Hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja prekročí 85 dB, noste vy aj všetky osoby, ktoré sa nachádzajú v jeho blízkosti, vhodnú ochranu sluchu.

Hodnoty hluku

Hladina akustického tlaku L_pA	82,3 dB
Neistota merania K_pA	3 dB
Hladina akustického výkonu L_wA	94 dB
Neistota merania K_wA	1,79 dB

V prípade potreby dodržiavajte čas odpočinku a obmedzte pracovný čas na to, čo je potrebné.

Parametre vibrácií (vibrácia ruka-rameno)

Vibrácia a_hv	7,218 m/s ^2
Neistota merania K_h	2,9 m/s ^2

Vznik hluku a vibrácií obmedzte na minimum!

• Používajte iba bezchybné výrobky.
• Výrobok pravidelne čistite a vykonávajte jeho údržbu.
• Svoj spôsob práce prispôsobte výrobku.
  • Výrobok nepreťažujte.
• V prípade potreby nechajte výrobok prekontrolovať.
• Ak sa výrobok nepoužíva, vypnite ho.
• Noste rukavice.

V záujme zníženia nebezpečenstiev dbajte na nasledujúce upozornenia:

• V chladnom počasí udržiavajte svoje telo a najmä ruky v teple.
- Pravidelne si robte prestávky a pohybujte pritom rukami, aby ste podporili ich prekrvenie.
- Pravidelnou údržbou a pevnými dielmi na výrobku sa postarajte o čo najmenšie vibrácie výrobku.

9 Vybalenie

VAROVANIE

Výrobok a baliace materiály nie sú hračky pre deti!

Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

• Otvorte balenie a opatrne vyberte výrobok.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Skontrolujte výrobok a diely príslušenstva, či nedošlo k škodám pri preprave. Prípadné škody okamžite nahláste dopravnej spoločnosti, ktorá výrobok dodala. Neskoršie reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
• Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby výrobku.

10 Montáž

OPATRNE

Nebezpečenstvo poranenia v dôsledku otáčania noža. Na výrobku pracujte len vtedy, keď je nôž vypnutý a zastavený!

POZOR

Pri montáži posuvných strmeňov dbajte na to, aby nebolo stlačené tiahlo akcelerátora.

Upozornenie:

Umiestnite výrobok na rovnú, priamu plochu.

10.1 Montáž dolných posuvných strmeňov (2) (obr. 3)

Dolné posuvné strmene (2) je možné nastaviť do dvoch rôznych polôh, aby bola poloha riadenia ergonomická a pohodlná.

1. Zatlačte blokovacie kolíky (2d) na dolných posuvných strmeňoch (2) palcom dovnútra.

2. Pripevnite obidva dolné posuvné strmene (2) do určených otvorov na kosačke na trávu.
   Dbajte na to, aby blokovacie kolíky (2d) počutelne zapadli.
   Skontrolujte pevné uloženie.

Nastavenie polohy

1. Na nastavenie polohy zatlačte blokovacie kolíky (2d) palcom dovnútra a posuňte dolný posuvný strmeň (2) do požadovanej polohy.
   Dbajte na to, aby blokovacie kolíky (2d) počutelne zapadli.
   Skontrolujte pevné uloženie.

10.2 Montáž horných posuvných strmeňov (1) (obr. 4)

1. Zarovnajte horný posuvný strmeň (1) s príslušnými bodmi upevnenia spodného posuvného strmeňa (2).
2. Namontujte po jednu skrutku M8 (2a) zvonku cez upevňovacie otvory posuvných strmeňov (1/2).
3. Umiestnite jednu podložku s vedením kábla (2c) na každú skrutku M8 (2a). Dbajte na to, aby ste kábel tiahla akcelerátora vložili do vedenia kábla na podložke (2c).
4. Zaistite skrutku M8 (2a) krídlovou maticou (2b).

10.3 Pripevnenie štartéra s lankovým tiahlom (12) a káblovej príchytky (2e) (obr. 1, 5, 6)

1. Zaveste rukováť štartéra s lankovým tiahlom (12) do lanového háka (12a).
2. Upevnite tiahlo akcelerátora pomocou priloženej káblovej príchytky (2e) na dolný posuvný strmeň (2).

10.4 Montáž kolies (6) (obr. 7)

POZOR

Všimnite si označenie na hlave skrutky a na kosačke na trávu.

1. Pripevnite koleso (6) na skrutku (6a/6b) a následne nasadte podložku (6c).
2. Nakloňte výrobok zľahka na stranu.
3. Namontujte koleso (6) v požadovanej výške rezu. Môžete si vybrať výšku rezu 30/48/66 mm.
4. Nasadte kolesá (6) v rovnakej výške kosenia.

10.5 Montáž zberného koša na trávu (11) (obr. 8)

1. Vyrovnajte zberný kôš na trávu (11) správne okolo rámu (11a).

2. Navlečte gumové chlopne (11b) na príslušných miestach zvnútra na rám (11a).

11 Pred uvedením do prevádzky

POZOR

Pred uvedením do prevádzky je nevyhnutné výrobok úplne zmontovat!

VAROVANIE

Ohrozenie zdravia!

Vdýchnutie výparov paliva/mazacieho oleja a spalín môže viest k tažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti.

Ak sa výrobok prevádzkuje bez motorového a prevodového oleja alebo je ho príliš málo, môže to viest k poškodeniam motora.

Vypustený olej môže trvalo znečistiť životné prostredie. Kvapalina je vysoko toxická a môže viest k znečisteniu vody.

– Olej napíňajte/vyprázdňujte len na rovných a pevných povrchoch.
– Použite plniace hrdlo alebo lievik.
– Zachytte vypustený olej do vhodnej nádoby.
- Okamžite a dôkladne utrite rozliaty olej a zlikvidujte handru podľa miestnych predpisov.
– Zlikvidujte olej podľa miestnych predpisov.

POZOR

Ak sa použijú nesprávne skladované alebo nevypustené palivá, karburátor sa môže upchat alebo môže dôjst k narušeniu prevádzky motora.

– Nepotrebné palivo nalejte do vzduchotesnej nádoby a uskladnite ju v tmavej, chladnej miestnosti.

POZOR

Určité množstvo hluku spôsobené týmto výrobkom je neodvratné. Vykonávajte hlučnú prácu v schválených a na to určených časoch. V prípade potreby dodržiavajte čas odpočinku a obmedzte pracovný čas na to, čo je potrebné.

Na vašu osobnú ochranu a ochranu osób v blízkosti sa musí používať vhodná ochrana sluchu.

Umiestnite výrobok na rovnú, priamu plochu.

Potrebné náradie:

11.1 Naplnenie motorového oleja (obr. 9)

POZOR

Výrobok sa dodáva bez motorového oleja. Pred uvedením do prevádzky preto bezpodmie- nečne naplňte olej. Použite na to olej SAE 10W-40.

Pred každým uvedením do prevádzky pravidelne kontrolujte hladinu oleja. Príliš nízka hladina oleja môže poškodit motor.

1. Vyskrutkujte mierku oleja (9).
2. Naplňte nádrž pomocou lievika motorovým olejom. Dbajte na max. objem náplne (pozri Technické údaje). Opatrne naplňte olej po dolnú hranu plniaceho hrdla.
3. Utrite mierku oleja (9) čistou handrou neuvolňujú-cou vlákna.

4. Opät naskrutkujte mierku oleja (9) až na doraz do plniaceho hrdla.

5. Vyskrutkujte mierku oleja (9). Skontrolujte hladinu oleja na základe značiek na mierke oleja (9). Hladina oleja musí byť siahať po strednú značku na mierke oleja (9).

6. Ak je hladina oleja príliš nízka, doplňte odporúčané množstvo oleja (pozri Technické údaje).

7. Následne mierku oleja (9) opät zaskrutkujte.

Nebezpečenstvo požiaru a výbuchu!

Palivo sa môže pri plnení vznietit' a prípadne vybuchnúť. To vedie k t'ažkým popáleninám alebo k smrti.

• Vypnite motor a nechajte ho vychladnúť.
- Udržiavajte ho v dostatočnej vzdialenosti od tepla, plameňov a iskier.
- Palivo doplňajte len v exteriéri.
• Noste ochranné rukavice.
- Zabráňte kontaktu s pokožkou a očami.
- Spustite výrobok vo vzdialenosti min. 3 m od miesta plnenia palivom.
- Dbajte na netesnosti. Ak palivo vyteká, nespúštajte motor.

POZOR

1. Vyčistite okolie oblasti plnenia. Znečistenia v palivovej nádrži (3) spôsobujú prevádzkové poruchy.
2. Opatrne otvorte veko palivovej nádrže (3a), aby sa mohol znížit prípadný pretlak. Veko palivovej nádrže (3a) je spojené s poistkou proti strate na palivovej nádrži (3), także nemôže spadnúť.
3. Vizuálnou kontrolou skontrolujte hladinu paliva.
4. Naplňte palivovú nádrž (3) palivom pomocou lievika. Dbajte na max. objem náplne (pozri Technické údaje). Opatrne naplňte palivo po dolnú hranu plniaceho hrdla.
5. Opät uzavrite veko palivovej nádrže (3a) tak, že ho nasadíte rovno a zakrútite v smere hodinových ručičiek. Dbajte na to, aby bolo veko palivovej nádrže (3a) úplne uzavreté, čím zabránite netesnostiam a odparovaniu.
6. Vyčistite veko palivovej nádrže (3a) a okolitý priestor.
7. Palivovú nádrž (3) a palivové vedenia skontrolujte ohľadom netesností.

11.3 Nastavenie výšky kosenia (obr. 7)

POZOR

Prestavenie výšky kosenia sa smie vykonávať len pri vypnutom motore a vytiahnutom konektore zapalovacej sviečky.

• V hustej a vysokej tráve nastavte najvyšší stupeň kosenia a koste pomalšie. Pri prvom kosení v sezóne by sa mala zvolit vysoká výška kosenia. Nastavte výšku kosenia tak, aby nedošlo k preťaženiu výrobku.
• Vyberte výšku kosenia v závislosti od skutočnej dĺžky trávnika.
• Vykonajte viaceré priechody tak, aby sa zakaždým ubrali maximálne 4 cm trávnika.
• Správna výška kosenia pre

- okrasnú trávu asi 30 mm - 45 mm.

- úžitkový trávnik asi 40 mm - 65 mm.

Výška kosenia sa nastavuje pomocou kolies (6). Je možné nastaviť tri rôzne výšky kosenia.

1. Postupujte tak, ako je opísané v odseku 2 10.4.

11.4 Zariadenie na zastavenie noža

Pred každým uvedením do prevádzky musíte skontrolovať zariadenie na zastavenie noža. Naštartujte motor tak, ako je opísané v časti 12.3.

1. Pustite páku motorovej brzdy (1a). Motor sa vypne a nôž (13) sa zabrzdí.
2. Nôž (13) sa musí zastaviť do 7 sekúnd.

11.5 Príprava žacej plochy

1. Pred kosením starostlivo skontrolujte žaciu plochu.
2. Odstráňte kamene, pne, kosti, drôty, hračky a iný predmety, ktoré by mohol výrobok vymrštiť.
3. Dbajte na to, aby sa na žacej ploche nenachádzali žiadne osoby.

12 Prevádzka

Kosačku na trávu poháňa výkonný, vzduchom chladený 4-taktný motor.

Výrobok je vybavený 3-polohovým nastavením výšky rezu, zberným košom na trávu a sklopným posuvným strmeňom.

Funkcia ovládacích častí je opísaná v nasledujúcich popisoch.

Kontrola pred obsluhou

• Skontrolujte všetky strany motora, či sa na ňom ne-nachádzajú netesné miesta s presakovaním oleja alebo paliva.

• Skontrolujte hladinu motorového oleja.

• Skontrolujte hladinu paliva – palivová nádrž by mala byť naplnená minimálne do polovice.

• Skontrolujte stav vzduchového filtra.
• Skontrolujte stav palivových vedení.
• Uistite sa, že je konektor zapalovacej sviečky upevnený na zapalovacej sviečke.
• Dávajte pozor na náznaky poškodení.
• Skontrolujte, či sú pripevnené všetky ochranné kryty a dotiahnuté všetky skrutky, matice a čapy.

12.1 Kosenie so zberným košom na trávu

POZOR

Výrobok nepoužívajte bez úplne nasadeného zberného koša na trávu.

POZOR

Zberný kôš na trávu vyberajte alebo nasadzujte len vtedy, keď je motor vypnutý a nôž stojí.

12.1.1 Vloženie zberného koša na trávu (11) (obr. 11)

1. Zdvihnite zadnú vyhadzovaciu klapku (10).
2. Vyberte mulčovaciu násadu (10a) (ak je nasadená).
3. Zberný kôš na trávu (11) uchopte za nosnú rukovát.
4. Zaveste zberný kôš na trávu (11) do určeného uchytenia zberného koša na trávu na zadnej strane výrobku.
5. Odložte zadnú vyhadzovaciu klapku (10), ktorá drží zberný kôš na trávu (11) v správnej polohe.

12.1.2 Vyprázdnenie zberného koša na trávu (11) (obr. 11)

VAROVANIE

Ak počas kosenia zostanú ležať zvyšky trávy , musí sa zberný kôš na trávu vyprázdnit.

1. Ak chcete vybrať zberný kôš na trávu (11), zdvihnite zadnú vyhadzovaciu klapku (10).

2. Zberný kôš na trávu (11) vytiahnite za nosnú rukovát. Pri zvesení zberného koša na trávu (11) sa zatvorí vyhadzovacia klapka (10) podľa bezpečnostného predpisu a uzatvorí zadný vyhadzovací otvor.

Ak pri tom ostávajú zaseknuté zvyšky trávy v otvore, je potrebné za účelom lahkého spustenia motora, odtiahnuť kosačku na trávu dozadu o cca 1 m.

POZOR

Zvyšky reziva v telese kosačky a na pracovnom nástroji neodstraňujte rukou alebo nohami, ale použite vhodné pomôcky, napr. kefu alebo metličku.

Na zaručenie dobrého zberu sa musí po použití vyčistiť zberný kôš na trávu (11) a obzvlášť vzduchový filter (4a).

12.2 Kosenie s mulčovacou násadou

Pri mulčovaní sa rezivo v pripojenom telese kosačky rozdrví a opäť rozdelí po trávniku. Zbieranie trávy a likvidácia nie je potrebná. Jemné zelené rezivo padá ako prirodzené hnojivo späť do mačiny, prináša do trávnika vlhkost a zásobuje ho dôležitými živinami.

POZOR

Mulčovanie je možné len pri relatívne krátkom trávniku.

12.2.1 Nasadenie mulčovacej násady (10a) (obr. 11, 12)

1. Zdvihnite zadnú vyhadzovaciu klapku (10).
2. Vyberte von zberný kôš na trávu (11) (ak je nasadený) za nosnú rukovát.
3. Zdvihnite vyhadzovaciu klapku (10) a nasadte mulčovaciu násadu (10a).
4. Nastavte výšku kosenia (pozri 11.3).

Tipy na mulčovacie kosenie:

Nôž rotuje, keď naštartuje motor.

Neštartujte výrobok, keď vyhadzovací kanál nezakrýva jeden z nasledujúcich dielov:

• Zberný kôš na trávu
- Mulčovacia násada
- Vyhadzovacia klapka

1. Pred naštartovaním skontrolujte hladinu paliva a motorového oleja (pozri odseky 11.1 a 11.2). Uistite sa, že je konektor zapaľovacej sviečky (7) pripojený k zapaľovacej sviečke (7a).
2. Pri nižších teplotách stlačte trikrát tlačidlo palivového čerpadla „Primer“ (5). To ulahčuje spustenie výrobku.
3. Stojte za kosačkou na trávu. Jednou rukou zatlačte páku motorovej brzdy (1a) smerom k riadiacemu mechanizmu, druhá ruka by mala byť na štartéri s lankovým tiahlom (12).
4. Motor naštartujte štartérom s lankovým tiahlom (12). Za týmto účelom vytiahnite rukováť približne o 10 – 15 cm (kým nepocítite odpor). A potom prudko potiahnite. Ak by sa motor nenaštartoval, ešte raz potiahnite štartér s lankovým tiahlom (12).
5. V dôsledku ochrannej vrstvy na motore môže dôjst' k miernemu dymeniu, ak používate výrobok po prvýkrát. To je bežný postup.

UPOZORNENIE

– Nenechajte štartér s lankovým tiahlom rýchlo sa vrátit späť. Môže to viest k poškodeniam.
– Pri chladnom počasí môže byť potrebné zopakovat štartovanie viackrát.

12.4 Vypnutie motora

VAROVANIE

Nebezpečenstvo poranenia!

Po vypnutí motora dobieha nôž ešte niekolko sekúnd. Ak sa dotknete rotujúcich dielov, môžu byť dôsledkom rezné poranenia prstov.

– Počkajte, kým sa nôž zastaví.
- Nebrzdite nôž rukou.
– Noste ochranné rukavice.
– Vytiahnite konektor zapalovacej sviečky zo zapalovacej sviečky, aby ste zabránili neúmyselnému naštartovaniu motora, keď výrobok odstavíte alebo zaparkujete.
– Udržiavajte nôž v dostatočnej vzdialenosti od vašich nôh.

1. Ak chcete zastaviť motor, uvolňnite páku motorovej brzdy (1a). Počkajte, kým sa nôž (13) nezastaví.

2. Konektor zapalovacej sviečky (7) odpojte od zapalovacej sviečky (7a) s cielom zabrániť neúmyselnému naštartovaniu motora.

13 Pracovné pokyny

• Koste len s ostrým, bezchybným nožom, aby sa steblá trávy nerozstrapkali a aby trávnik nebol žltý.
• Na dosiahnutie čistého vzhľadu trávnika vedte kosačku na trávu v pokiaľ možno rovných dráhach. Tieto dráhy by sa pritom mali vždy prekrývať o niekolko centimetrov, aby nezostali stát žiadne pásiky.
• Spodnú stranu telesa kosačky na trávu udržiavajte čistú a odstráněte usadeniny trávy. Usadeniny sťažujú proces štartovania, negatívne ovplyvňujú kvalitu kosenia a vyhadzovanie trávy.
• Na svahoch sa musí zvoliť dráha priečne k úbočiu. Sklzu kosačky je možné zabrániť šikmou polohou smerom nahor.

VAROVANIE

Je potrebné držať tretie strany v dostatočnej vzdiale- nosti.

13.1 Po kosení

• Pred odstavením kosačky na trávu v uzatvorenom priestore vždy nechajte najskôr motor vychladnút. Pred uskladnením odstráněte trávu, lístie, mazivo a olej. Na kosačku na trávu neukladajte žiadne iné predmety.
• Pred opätovným použitím skontrolujte všetky skrutky a matice. Utiahnite volné skrutky.
• Pred opätovným použitím vyprázdnite zberný kôš na trávu.
• Dodržiavajte tiež kapitolu „Skladovanie“.

Opravárske a údržbárske práce, ktoré nie sú opísané v tomto návode na obsluhu, nechajte vykonať v odbornej dielni. Používajte len originálne náhradné diely.

VAROVANIE

Neodborné údržbárske alebo čistiace práce môžu mať za následok poranenia!

VAROVANIE

Počas čistenia, opráv a údržby sa môže výrobok neočakávane spustiť a spôsobit tým poranenia a popáleniny.

• Vypnite výrobok.
  – Odstráňte konektor zapaľovacej sviečky zo zapaľovacej sviečky.
• Nechajte výrobok vychladnúť.

VAROVANIE

Pravidelne/denne a pred uvedením do prevádzky vykonávajte vizuálnu a funkčnú kontrolu/údržbu, aby ste sa uistili, že výrobok je v dobrom prevádzkovom stave.

– Nesprávna údržba, používanie nevyhovujúcich náhradných dielov alebo odstránenie či úprava bezpečnostných zariadení môže viest k vážnym vecný, škodám alebo zraneniu osôb.
- Ak používatel' nedokáže tieto práce vykonať sám, mal by sa obrátit' na špecializovaného predajcu.

14.1 Čistenie

VAROVANIE

Ohrozenie zdravia!

Vdýchnutie výparov paliva/mazacieho oleja a spalín môže viest k tažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti.

• Čistenie záhradnou hadicou sa odporúča len pri nízkom tlaku. Vysokotlakový čistič nie je vhodný na čistenie výrobku.
• Odpojte zberný kôš na trávu a vykefujte ho metličkou. Teleso kosačky na trávu môžete tiež nahrubo vyčistiť pomocou metly.
• Pri väčšom znečistení môžete výrobok utriet vlhkou handrou.

POZOR

Kosačka na trávu sa nesmie prevrátiť o viac ako 90 stupňov.

1. Najlepšie je vyklopiť kosačku na trávu smerom vzad. Uistite sa, že zapaľovacia sviečka (7a) smeruje nahor. Ak zapaľovacia sviečka (7a) smeruje nadol, môže dôjst’ k úniku oleja a k vážnemu poškodeniu motora a karburátora.
2. Alternativne môžete vyklopit výrobok nabok, pričom musíte bezpodmienečne dbať na to, aby sa kryt vzduchového filtra (4) nachádzal na hornej strane.
3. Spodnú časť kosačky na trávu vyčistite špachtľou a metličkou. Špachtľa pomáha odstraňovať hrubé a väčšie zvyšky rastlín z oblasti noža (13). Čistenie spodnej časti je jednoduchšie a dôkladnejšie bezprostredne po použití. Vtedy sú nečistoty a zvyšky rastlín ešte čerstvé a dajú sa ľahšie uvolníť.
4. Ak je to potrebné a ak sa nečistoty tǎžko odstraňujú, môžete použiť aj špeciálny čistiaci prostriedok. Nesmú sa používať agresívne čistiace prostriedky, ako napr. čistiace prostriedky na čistenie za studena alebo benzín.
5. Skontrolujte, či je vyhadzovanie trávy bez zvyškov a v prípade potreby odstráňte zvyšky trávy.

14.2 Údržba

• Pravidelná, dôsledná údržba je potrebná, aby ste zaručili nemennú bezpečnostnú úroveň a výkon výrobku.
• Dohliadnite na to, aby boli všetky matice, čapy a skrutky dôkladne utiahnuté a aby bol výrobok v bezpečnom pracovnom stave.
• Pravidelne kontrolujte zberný kôš na trávu ohľadom opotrebovania alebo straty funkčnosti.
• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.
• Skontrolujte bezpečné pripevnenie predných a zadných kolies.
• Na zaistenie l'ahkosti chodu kolies odporúčame vyčistiť osi a náboje kolies aspoň raz za sezónu.
• Práce, ktoré nie sú opísané v tomto návode na obsluhu, by sa mali vykonávať len v autorizovanej odbornej dielni.
• Umiestnite výrobok na rovnú, priamu plochu.

Potrebné náradie:

• odsávacie čerpadlo paliva*,
• Utierka/handrička*

• Vidlicový klúč/nástrčkový klúč vel. 17 mm*

• Vidlicový klúč/nástrčkový klúč vel. 10 mm*

• Olejové čerpadlo*
• zberná olejová vaňa plochá (na výmenu oleja)*,
• Zberná nádoba*
• Klúč na zapalovacie sviečky*
• Kefa s medenými štetinami*
• Momentový klúč*
• Škáromer*

* = nie nevyhnutne obsiahnuté v rozsahu dodávky!

14.2.1 Výmena noža (13) (obr. 14)

VAROVANIE

Pri prácach s poškodeným nožom vzniká nebezpečenstvo poranenia.

• Noste ochranné rukavice!
• Z bezpečnostných dôvodov nechajte nôž ostrit a vyvažovať len autorizovanou odbornou dielňou. Na dosiahnutie optimálneho pracovného výsledku odporúčame nechat raz ročne skontrolovať nôž.

• Pri výmene noža sa smú používať len originálne náhradné diely.

• Pred demontázou čepele vyprázdnite palivovú nádrž (3) pomocou pumpy na odsávanie paliva. Splnou palivovou nádržou alebo nádržou na olej nikdy kosačku na trávu neprevracajte nabok alebo dopredu! Tým sa motor poškodí a zanikne záruka.

• Pevne držte nôž (13) rukou.

• Vyskrutkujte nožovú skrutku (13a) proti smeru hodinových ručičiek pomocou vidlicového klůča vel. 17 z vretena motora (13c). Odstráňte podložku (13b).
• Nový nôž (13) namontujte v opačnom poradí. Správne upevnite nožovú skrutku (13a). Uistite sa, že je nôž (13) správne umiestnený a v jednej rovine s vretenom motora (13c).
• Uťahovací moment nožovej skrutky (13a) je 45 Nm. Pri výmene noža (13) vymeňte aj nožovú skrutku (13a).

14.2.1.1 Poškodené nože (13)

Ak sa nôž (13) dostane do kontaktu s prekážkou, okamžite vypnite motor a vytiahnite konektor zapalovacej sviečky (7).

• Skontrolujte, či nôž (13) nie je poškodený.
• Poškodené alebo ohnuté nože (13) sa musia vymenit.
• Nikdy ohnutý nôž (13) znovu nenarovnávajte.
• Nikdy nepracujte s ohnutým alebo silno opotrebovaným nožom (13), to zapríčiňuje vibrácie a môže mať za následok d’alšie poškodenia kosačky na trávu.

14.2.2 Kontrola hladiny oleja (obr. 9)

VAROVANIE

Ohrozenie zdravia!

Vdýchnutie výparov paliva/mazacieho oleja a spalín môže viest' k tažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti.

– Výrobok prevádzkujte len v exteriéri.

POZOR

Poškodenie výrobku!

Ak sa výrobok prevádzkuje bez motorového a prevodového oleja alebo je ho príliš málo, môže to viest k poškodeniam motora.

– Používajte len motorový olej SAE 10W-40.

POZOR

Škody na životnom prostredí!

Vypustený olej môže trvalo znečistiť životné prostredie. Kvapalina je vysoko toxická a môže viest k znečisteniu vody.

– Olej napíňajte/vyprázdňujte len na rovných a pevných povrchoch.

– Použite plniace hrdlo alebo lievik.

– Zachytte vypustený olej do vhodnej nádoby.

- Okamžite a dôkladne utrite rozliaty olej a zlikvi- dujte handru podľa miestnych predpisov.

– Zlikvidujte olej podľa miestnych predpisov.

1. Vyskrutkujte mierku oleja (9) otáčaním dolava a utrite ju čistou handrou neuvolňujúcou vlákna.
2. Opät zasuňte mierku oleja (9) a skontrolujte hladinu oleja bez toho, aby ste mierku oleja (9) opät pevne priskrutkovali.
3. Vytiahnite mierku oleja (9) a vo vodorovnej polohe odčítajte hladinu oleja. Hladina oleja sa musí nachádzať medzi značkou max. a min. mierky oleja (9).
4. Následne mierku oleja (9) opäť zaskrutkujte.

14.2.3 Výmena oleja

Výmena motorového oleja by sa mala vykonávať ročne pred začatím sezóny pri motore zohriatom na prevádzkovú teplotu a vypnutom motore.

Používajte len motorový olej (SAE 10W-40).

1. Vyskrutkujte mierku oleja (9) otáčaním dolava.
2. Vysajte motorový olej cez plniace hrdlo pomocou olejového čerpadla (s hadicou).
3. Doplňte čerstvý motorový olej a skontrolujte hladinu oleja (pozri 11.1).

14.2.4 Vypustenie paliva pomocou pumpy na odsávanie paliva (obr. 10)

1. Držte zbernú nádobu pod hadicou pumpy na odsávanie paliva.
2. Odskrutkujte a odoberte veko palivovej nádrže (3a).
3. Zasuňte hadicu pumpy na odsávanie paliva do palivovej nádrže (3) a úplne vypustite palivo pomocou pumpy na odsávanie paliva.
4. Pevne naskrutkujte späť veko palivovej nádrže (3a).
5. Aby sa zabezpečilo, že v karburátore nezostane žiadne palivo, musí sa zvyšné palivo z karburátora vypustiť. Na tento účel umiestnite zbernú nádobu pod karburátor a otvorte skrutku karburátora (14) pomocou vidlicového klúča vel. 10.

Nebezpečenstvo požiaru a výbuchu!

Palivo sa môže pri nesprávnom čistení vznietiť a prípadne vybuchnúť. To vedie k ťažkým popáleninám alebo k smrti.

– Vyčistite vzduchový filter len vyklepaním.
– Nikdy nečistite vzduchový filter benzínom alebo horľavými rozpúšťadlami.

POZOR

Prevádzka motora bez filtračnej vložky alebo s poškodenou filtračnou vložkou môže viest k poškodeniam motora.

– Nikdy nenechajte bežať motor bez vložky vzduchového filtra alebo s poškodenou vložkou vzduchového filtra. Nečistoty sa tak dostanú do motora, čím môžu vzniknúť závažné poškodenia motora.

Znečistené vzduchové filtre (4a) znižujú výkon motora vplyvom príliš malého prívodu vzduchu ku karburátoru. Preto je nevyhnutná pravidelná kontrola.

Vzduchový filter (4a) by sa mal kontrolovať každých 25 prevádzkových hodín a v prípade potreby vymeniť. Vzduchový filter (4a) sa pri velmi prašnom vzduchu musí kontrolovať častejšie.

Prvýkrát po 10 hodinách prevádzky skontrolujte, či zapaľovacia sviečka (7a) nie je znečistená a prípadne ju očistite medenou drôtenou kefou. Údržbu zapaľovacej sviečky (7a) vykonávajte každých 50 prevádzkových hodín.

1. Vytiahnite konektor zapalovacej sviečky (7) otočným pohybom.
2. Zapalovaciu sviečku (7a) odstráňte pomocou klúča na zapalovacie sviečky.
3. Použitím škáromeru nastavte vzdialenost' na 0,75 mm (0,030"). Znovu namontujte zapalovaciu sviečku (7a) a dbajte na to, aby ste ju nedotáhovali príliš pevno.

14.2.7 Páka motorovej brzdy (1a) (obr. 1, 14)

Motor je vybavený mechanickou brzdou, ktorá sa musí pravidelne kontrolovať. Po pustení páky motorovej brzdy (1a) sa musí nôž (13) zastaviť do 7 sekúnd.

Bežiaci nôž (13) vydáva zretelné zvuky vetra. Chod noža (13) je signalizovaný vydávaným zvukom vetra a môže sa tak kontrolovať.

UPOZORNENIE

Ak zistíte, že zariadenie na zastavenie noža nefunguje správne, kontaktujte zákaznícky servis resp. odbornú dielňu.

Zabezpečte, aby sa výrobok počas celej životnosti nachádzal v bezchybnom stave. Neodborná údržba môže viest k životu nebezpečným poraneniam.

15 Preprava

VAROVANIE

Nebezpečenstvo poranenia a popálenia!

Výrobok sa môže nečakane spustit a spôsobit tak poranenia.

– Pred všetkými čistiacimi a montážnymi prácami vypnite motor.
- Nechajte vychladnúť motor.
– Konektor zapalovacej sviečky vytiahnite zo zapalovacej sviečky.

UPOZORNENIE

Na prepravu musíte výšku rezu vždy uviest do najvyššej polohy.

1. Vyprázdnite palivovú nádrž pomocou pumpy na odsávanie paliva (nie je v rozsahu dodávky) do prípustnej nádoby.
2. Odstráňte motorový olej z teplého motora.
3. Vyčistite chladiace rebrá valca a teleso.
4. Sklopte horný posuvný strmeň (1) (pozri 16.2).
5. Naviňte niekolko vrstiev vlnitej lepenky medzi horný (1) a dolný posuvný strmeň (2) a motor, aby ste zabránili odretiu.
6. Aby ste zabránili strate paliva, poškodeniam a poraneniam, musí sa výrobok pri preprave vo vozidlách zaistíť proti preklopeniu a posunutiu.

16 Skladovanie

POZOR

Neskladujte výrobok s naplneným zberným košom na trávu. V horúcom počasí začne tráva pod vplyvom tepla kvasiť. Vzniká nebezpečenstvo požiaru!

Výrobok a jeho príslušenstvo skladujte na tmavom, su- chom a mieste bez mrazu, ktoré nie je prístupné de- fom.

Optimálna skladovacia teplota je 5 °C až 30 °C.

Uchovávajte výrobok v originálnom balení.

Výrobok zakryte na ochranu pred prachom alebo vlhkostou. Návod na obsluhu uschovajte pri výrobku.

• Nikdy neuschovávajte výrobok s palivom v palivo-vej nádrži v budove, v ktorej môže dôjst' ku kontaktu výparov paliva s otvoreným ohňom alebo iskrami.
• Pred odstavením výrobku v uzatvorených priestoroch nechajte motor vychladnút.
• V prípade dlhšieho skladovania vyprázdnite palivovú nádrž pomocou pumpy na odsávanie paliva (nie je v rozsahu dodávky).
• Na zabránenie nebezpečenstvu požiaru udržiavajte motor a oblast okolo palivovej nádrže čisté od trávy, lístia alebo unikajúceho oleja (mazivo).

16.1 Príprava na uskladnenie kosačky na trávu

VAROVANIE

Neodstraňujte palivo v uzavretých priestoroch, v blízkosti ohňa alebo pri fajčení. Plynové výpary môžu spôsobit výbuchy alebo požiar.

1. Vyprázdnite palivovú nádrž (3) (pozri 14.2.4).
2. Vykonajte výmenu oleja (pozri 14.2.3).
3. Konektor zapalovacej sviečky (7) vytiahnite zo zapalovacej sviečky (7a). Odstráňte zapalovaciu sviečku (7a) pomocou klúča na zapalovacie sviečky (pozri 14.2.6).
4. Do valca nalejte pomocou kanvice na olej cca 0,2 l oleja.
5. Potiahnite pomaly štartér s lankovým tiahlom (12) tak, aby olej ochránil valec zvnútra.
6. Zapalovaciu sviečku (7a) zaskrutkujte spät.
7. Vyčistite chladiace rebrá valca a teleso (pozri 14.1.1).
8. Vyčistite celý výrobok, aby ste ochránili lakovú farbu.
9. Výrobok vždy skladujte na dobre vetranom mieste.
10. Mulčovacia násada (10a) je opatrená hákom, za ktorý sa môže zavesit na horný posuvný strmeň (1) alebo na dolný posuvný strmeň (2) za účelom jej uskladnenia.

16.2 Sklopenie horného posuvného strmeňa (1)

VAROVANIE

Nebezpečenstvo zaseknutia!

Držte posuvný strmeň vždy jednou rukou v najvyš šom mieste.

– Nikdy nevkladajte prsty medzi horný a dolný posuvný strmeň.

Horný posuvný strmeň (1) sa dá z dôvodu úspory miesta zložit.

17 Oprava a objednávanie náhradných dielov

Po oprave alebo údržbe sa uistite, že sú namontované všetky bezpečnostné diely a v bezchybnom stave. Die- ly, ktoré môžu spôsobovať nebezpečenstvá, uchová- vajte mimo dosahu iných osôb a detí.

POZOR

Podľa zákona o zodpovednosti za chyby výrobkov neručíme za chyby, ktoré boli spôsobené neodbornými opravami alebo nepoužívaním originálnych náhradných dielov.

Poverte zákaznícky servis alebo autorizovaného odborníka. To isté platí aj pre diely príslušenstva.

POZOR

Dôležité upozornenie pre prípad opravy

V prípade zasielania výrobku na opravu majte na pa-mäti, že výrobok sa z bezpečnostných dôvodov musí zasielať na servisnú stanicu bez oleja a paliva.

17.1 Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

Náhradné diely/príslušenstvo

17.2 Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: zapalovacia sviečka, vzduchový filter, nôž.

18 Likvidácia a recyklácia

Upozornenia k baleniu

Baliace materiály sa dajú recyklovať. Prosím, likvidujte balenia ekologicky.

O možnostiach likvidácie opotrebovaného prístroja sa informujte na vašej samospráve alebo štátnej správe.

Palivá a oleje

- Palivo a motorový olej nepatria do domového odpadu, ale musia sa zbierat, resp. likvidovať oddelene!

- Prázdne olejové a palivové nádrže sa musia ekologicky zlikvidovať.

19 Odstraňovanie porúch

Porucha Možná príčina Náprava
Nepokojný chod, silné vibrácie vý-robku.	Povolené skrutky. Skontrolujte skrutky.
	Povolené pripevnenie noža. Skontrolujte pripevnenie noža.
	Nevyvážený nôž.	Vymeňte nôž.
Motor nebeží.	Nestlačená páka motorovej brzdy.	Stlačte páku motorovej brzdy.
	Plynová páka v nesprávnej polohe.	Skontrolujte nastavenie.
	Chybná zapalovacia sviečka.	Vymeňte zapalovaciu sviečku.
	Prázdna palivová nádrž.	Naplňte palivo.
	Znečistené palivo.	Palivovú nádrž vyprázdnite a naplňte čistým palivom.
	Chybný motor.	Vyhládajte autorizovaný servis.
Motor nebeží pokojne.	Vzduchový filter zanesený.	Vyčistite vzduchový filter.
	Zapaľovacia sviečka zanesená.	Vyčistite zapalovaciu sviečku.
Trávnik je žltý, rez je nepravidelný.	Vzduchový filter zanesený.	Vyčistite vzduchový filter.
	Zapaľovacia sviečka zanesená.	Vyčistite zapalovaciu sviečku.
Vyhadzovanie trávnika je nečisté.	Príliš malá výška kosenia.	Nastavte výšku kosenia.
	Opotrebovaný nôž.	Vymeňte nôž.
	Upchatý zberný kôš na trávu.	Vyprázdnite zberný kôš na trávu ale-bo uvolnite upchatie.

20 EÚ vyhlásenie o zhode

Preklad originálneho vyhlásenia o zhode

Výrobca:

Scheppach GmbH

Na vlastnú zodpovednosť vyhlasujeme, že tu popísaný výrobok je v súlade s platnými smernicami a normami.

Značka: PARKSIDE

* Vyššie opísaný predmet vyhlásenia je v súlade s predpismi smernice Európskeho parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.

Uplatnené normy:

EN ISO 5395-1:2013/A1:2018;

EN ISO 5395-2:2013/A2:2017;

EN ISO 14982:2009

Postupy posudzovania zhody:

2000/14/ES\_2005/88/ES - Príloha: VI

Zaručená 96 dB

Osoba splnomocnená pre dokumentáciu:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to velmi lúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pri uplatňovaní nárokov na záručné plnenie platia nasledujúce podmienky:

• Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
• Záručné plnenie sa vzťahuje výlučne len na nedostatky, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a je obmedzené na odstránenie týchto nedostatkov resp. výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Z našej záruky sú okrem toho vylúčené náhradné plnenie za škody pri transporte, škody spôsobené nedodržaním návodu na montáz alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu), zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie nepřípustných pracovných nástrojov alebo príslušenstva), nedodržaním pokynov pre údržbu a bezpečnostných pokynov, vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom), a taktiež je vylúčené bežné opotrebenie primerané použitiu.

Nárok na záruku zaniká, ak už boli na prístroji svojvolne uskutočnené zásahy.

• Doba záruky je 3 roky a začína sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékolívek inštalované náhradné diely. To platí taktiež pri nasadení miestneho servisu.
• Pre uplatnenie Vášho nároku na záruku sa, prosím, obrátte na nižšie uvedenú adresu servisu. Pokial' reklamácia prebieha počas záručnej doby, dáme Vám k dispozícii formulár o vrátení tovaru, s ktorým nám môže svoj chybný prístroj bezplatne poslať späť. Prosím, popíšte nám čo najpresnejšie dôvod reklamácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme závady na prístroji na vaše náklady, ak tieto závady nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Spracovanie záruky

Aby sme mohli zaručiť rýchle vybavenie Vašej žiadosti, riadťe sa nasledujúcimi pokynmi:

• Pre všetky otázky si pripravte pokladničný blok a číslo artikla (napr. IAN 508992_2507) ako doklad o kúpe.
• Číslo artikla nájdete na typovom štítku na výrobku, vyryté na výrobku, na titulnej strane vášho návodu (vlávo dole) alebo na nálepke na zadnej alebo spodnej strane výrobku.
• Ak by sa vyskytli funkčné poruchy alebo iné chyby, najskôr kontaktujte nižšie uvedené servisné oddelenie telefonicky alebo e-mailom.
• Výrobok, ktorý bol zachytený ako chybný, potom môžete bezplatne zaslať na Vám oznámenú adresu servisu. Priložte k nemu doklad o kúpe (pokladničný blok) a uvedte, o akú chybu ide a kedy sa vyskytla.
• Túto príručku a mnohé dálšie si môžete prečítať a stiahnuť na stránke parkside-diy.com. Pomocou tohto QR kódu sa dostanete priamo na stránku parkside-diy.com. Vyberte svoju krajinu a hľadajte návody na obsluhu pomocou masky vyhladávania. K návodu na obslu-hu vášho artikla sa dostanete zadaním čísla artikla (IAN) 508992_2507.

PDF ONLINE parkside-diy.com

Kontakt na servis (SK):

Meno: S&E Solutions s.r.o. - Zahrada v akci

Moravská 1278

CZ - 57001 Litomyšl

Telefón: 00800 4003 4003

E-mail: [e-mail]
