BRUGSANVISNING MSZAP20VG MITSUBISHI

• Læs denne betjeningsvejledningen før brug, så enheden bruges korrekt og sikkert.

■ INSTALLATIONSSTED OG ELEKTRISK ARBEJDE 16

■ SPECIFIKATIONER 17 ADVARSEL Sæt ikke nedledningen i et mellemstik, brug ikke en forlængerled-ning, og slut ikke fl ere enheder til en enkelt stikkontakt.• Det kan forårsage overophedning, brand eller elektrisk stød.Hold stikket fri for snavs, og sæt det helt ind i kontakten.• Et snavset stik kan forårsage brand eller elektrisk stød.Rul ikke netledningen sammen, træk ikke i den, undgå at beskadige den, foretag ikke ændringer ved den, og sæt ikke tunge ting på den.• Det kan forårsage brand eller elektrisk stød.

• Da dette produkt indeholder roterende dele og dele der kan give elektrisk stød, skal man læse “Sikkerhedsforskrifter”, før produktet tages i brug.• Da nedenstående sikkerhedsforskrifter har stor betydning for sikkerheden, er det vigtigt at de overholdes.• Læs først brugsanvisningen, og opbevar den derefter sammen med instal-lationsmanualen på et tilgængeligt sted, så den altid er let tilgængelig. Mærker og deres betydning ADVARSEL:Forkert anvendelse kan medføre stor risiko for ulykker som f.eks. død, alvorlig personskade osv. FORSIGTIG:Forkert anvendelse kan, afhængig af omstændighederne, medføre risiko for alvorlige uheld. Betydningen af symboler, der anvendes i denne vejledning : Må ikke gøres. : Følg vejledningen. : Stik ikke fi gre, pinde eller lignende ind. : Stå ikke på indendørs/undendørsenheden og anbring ikke noget ovenpå dem. : Risiko for stød. Vær forsigtig. : Husk at tage netstikkket ud af stikkontakten. : Sørg for at afbryde strømmen. : Risiko for brand. : Berør aldrig med våde hænder. : Sprøjt aldrig vand på enheden. SIKKERHEDSFORSKRIFTER Betydningen af de symboler, der vises på indendørsenheden og/eller udendørsenheden ADVARSEL (Risiko for brand)Denne enhed bruger et brændbart kølemiddel.Hvis kølemiddel lækker og kommer i kontakt med ild eller varmeenheder, dannes der skadelig gas, og der opstår risiko for brand.Læs omhyggeligt BETJENINGSVEJLEDNINGEN før drift.Servicepersonale skal omhyggeligt læse BETJENINGSVEJLEDNINGEN og INSTALLATIONSVEJLEDNINGEN før drift.Yderligere oplysninger fremgår af BETJENINGSVEJLEDNINGEN, INSTALLATIONSVEJLEDNINGEN osv.Undgå at tænde og slukke på afbryderen eller tage stikket ud af stik-kontakten eller sætte det i igen, mens anlægget er kører.• Der kan dannes gnister, som kan forårsage brand.• Når der er slukket for indendørsenheden med fjernbetjeningen, skal du huske at slukke på afbryderen eller tage stikket ud af stikkontakten. Undgå køligt luft direkte mod kroppen i længere tid.• Dit helbred kan tage skade. JG79Y259H03_da.indd 1 2017/10/12 14:10:27Da-2 Brugeren må ikke installere, fl ytte, adskille, modifi cere eller reparere enheden.• Et forkert håndteret airconditionanlæg kan forårsage brand, elektrisk stød, tilskadekomst eller vandlækage. Kontakt forhandleren.• Hvis den strømførende ledning beskadiges, skal den af sikkerhedsmæs-sige grunde udskiftes af forhandleren eller dennes servicerepræsentant.Sørg for, at der ikke kommer nogen masse udover det angivne kø-lemiddel (R32) ind i kølemediets kredsløb, når enheden installeres, omplaceres eller serviceres.• Tilstedeværelsen af fremmede substanser, f.eks. luft, kan forårsage unormal trykstigning og forårsage eksplosion eller tilskadekomst. Brug af andre kølemidler end det, der er specifi ceret for systemet, vil forårsage mekanisk fejl, systemfejl eller ødelæggelse af enheden. I værste fald kan det medføre en alvorlig reduktion af produktsikkerheden.Dette apparat er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre det sker under overvågning, eller de vejledes i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.Børn skal holdes under opsyn, så det sikres, at de ikke leger med apparatet. Stik ikke fingre, pinde eller lignende ind i luftindsugningen/-udledningen.• Det kan forårsage personskade, da ventilatoren inde i enheden roterer med høj hastighed under drift. I tilfælde af unormale forhold (f.eks. en brændt lugt) skal du stoppe airconditionanlægget, tage stikket ud af stikkontakten eller slukke på afbryderen.• Fortsat drift under unormale forhold kan forårsage fejlfunktion, brand eller elektrisk stød. Henvend dig i så tilfælde til forhandleren. Hvis airconditionanlægget ikke køler eller varmer, kan det skyldes en kølemiddellækage. Hvis der konstateres en kølemiddellækage, skal driften stoppes, og lokalet skal udluftes grundigt. Kontakt derefter omgående forhandleren. Hvis en reparation medfører, at der skal fyl-des kølemiddel på enheden, skal du spørge serviceteknikeren til råds.• Det påfyldte kølemiddel i airconditionanlægget udgør ingen risiko. Normalt opstår der ikke lækager. Men hvis kølemiddel lækker og kom-mer i kontakt med ild eller varmeenheder som f.eks. en varmeblæser, petroleumsovn eller et komfur, dannes der skadelig gas, og der opstår risiko for brand.Brugeren må aldrig forsøge at vaske indersiden af indendørsenheden. Kontakt forhandleren, hvis indersiden af enheden kræver rengøring.• Uegnet rengøringsmiddel kan beskadige plastikmaterialet inde i en-heden, så der opstår vandlækage. Hvis rengøringsmiddel kommer i kontakt med elektriske dele eller motoren, opstår der fejlfunktion, røg eller brand.
• Udstyret skal opbevares i et lokale uden kontinuerlige antændelseskilder (f.eks. åben ild, et tændt gasapparat eller et tændt, elektrisk varmeap-parat).• Vær opmærksom på, at kølemiddel muligvis ikke kan lugtes.
• Forsøg ikke at fremskynde afrimningsprocessen eller at rengøre udstyret på andre måder end dem, der er anbefalet af producenten. • Må ikke gennembores eller brændes.Indendørsenheden skal installeres i lokale, der er større end det angivne gulvareal. Kontakt forhandleren.• AP50: 1,7 m Dette apparat skal bruges af ekspertbrugere eller uddannede brugere i butikker, i let industri og på bedrifter eller til kommercielt brug af lægmand. FORSIGTIG Rør ikke ved luftindtaget eller aluminiumlamellen på indendørs-/udendørsenheden.• Det kan forårsage personskade.Brug ikke insektspray eller sprays med brandfarligt indhold på enheden.• Dette indebærer risiko for brand og/eller at enheden deformeres.Udsæt ikke kæledyr eller stueplanter for en direkte luftstrøm.• De kan tage skade.Stil ikke andre elapparater eller møbler under indendørs-/udendørsenheden.• Der kan dryppe vand fra enheden, som kan forårsage skade eller fejlfunktion.Lad ikke airconditionanlægget stå på et stativ, der er beskadiget.• Enheden kan falde ned og forsage personskade.Træd ikke op på en ustabil bænk for at betjene eller rengøre enheden.• Du kan komme til skade, hvis du falder ned.Træk ikke i netledningen.• Det kan få en del af kerneledningen til at knække, hvilket kan medføre overophedning eller brand. SIKKERHEDSFORSKRIFTER Batterierne må hverken oplades, demonteres eller kastes på åben ild.• Det kan få batterierne til at lække eller forårsage brand eller eksplosion.Lad ikke enheden køre i mere end 4 timer ved høj luftfugtighed (80% relativ fugtighed eller mere) og/eller ved åbne vinduer eller yderdør.• Det kan forårsage vandkondensering inde i airconditionanlægget, som drypper, så møbler bliver våde og tager skade.• Vandkondenseringen i airconditionanlægget kan være medvirkende til svampevækst som f.eks. skimmel.Brug ikke enheden til specielle formål, f.eks. til opbevaring af føde-varer, dyrebur, væksthus eller opbevaring af præcisionsenheder eller kunstgenstande.• Dette kan forringe kvaliteten eller skade dyr og planter.Udsæt ikke forbrændingsenheder for en direkte luftstrøm.• Dette kan medføre ufuldstændig forbrænding.Put aldrig batterier i munden uanset årsag, du kan komme til at sluge dem.• Hvis batterier sluges, kan det medføre kvælning og/eller forgiftning.Sluk for enheden før rengøring, og tag stikket ud af stikkontakten eller sluk på afbryderen.• Det kan forårsage personskade, da ventilatoren inde i enheden roterer med høj hastighed under drift.Hvis enheden ikke skal bruges i længere tid, skal stikket tages ud af kontakten, og der skal slukkes på afbryderen.• Enheden kan samle snavs, hvilket kan medføre overophedning eller brand.Udskift alle batterier i fjernbetjeningen med nye af samme type.• Hvis du bruger gamle batterier sammen med nye, kan det medføre overophedning, lækage eller eksplosion.Skyl grundigt med rent vand, hvis du får batterivæske på huden eller på tøjet.• Hvis du får batterivæske i øjnene, skal du skylle dem grundigt med rent vand og omgående søge læge.Sørg for at området er veludluftet, hvis enheden bruges sammen med en forbrændingsenhed.• Utilstrækkelig ventilation kan forårsage iltmange.Sluk på afbryderen, hvis du hører torden og der er risiko for lyn-nedslag.• Enheden kan tage skade, hvis lynet slår ned.Når airconditionanlægget har været i brug i fl ere sæsoner, skal der ud over rengøring udføres eftersyn og vedligeholdelse.• Snavs eller støv på enheden kan forårsage en ubehagelig lugt, svam-pevækst som f.eks. skimmel eller tilstoppe afl øbet, så der lækker vand fra indendørsenheden. Kontakt forhandleren vedrørende eftersyn og vedligeholdelse, som kræver specialviden og -kendskab.Betjen ikke kontrollerne med våde hænder.• Det kan forårsage elektrisk stød.Rengørikke airconditionanlægget med vand, og sæt ikke objekter, der indeholder vand, f.eks. en blomstervase, på det.• Det kan forårsage brand eller elektrisk stød.Træd ikke op på, og sæt ikke objekter på udendørsenheden.• Du kan komme til skade, hvis du eller objektet falder ned. VIGTIGT Snavsede fi ltre forårsager kondensering i airconditionanlægget, som medvirker til svampevækst som f.eks. skimmel. Det anbefales derfor at rengøre luftfi ltrene hver 2. uge.Kontroller, at de vandrette vinger er i lukket position, før enheden startes. Hvis en-heden startes, mens de vandrette vinger er i åben position, vender de muligvis ikke tilbage til den korrekte position.JG79Y259H03_da.indd 2 2017/10/12 14:10:27Da-3 ● BETJENINGSVEJLEDNING ● BORTSKAFFELSE Fig. 1Dit produkt fra MITSUBISHI ELECTRIC er designet og fremstillet med kvalitets-materialer og komponenter, der kan genindvindes og/eller genbruges.Dette symbol viser, at elektrisk eller elektronisk udstyr, batterier og akkumulato-rer ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid.Hvis der er trykt et kemisk symbol under symbolet (Fig. 1), betyder det, at bat-teriet eller akkumulatoren indeholder en bestemt koncentration af et tungmetal. Dette angives som følger: Hg: kviksølv (0,0005 %), Cd: cadmium (0,002 %), Pb: bly (0,004 %)I EU er der særlige indsamlingsordninger for brugte elektriske og elektroniske produkter, batterier og akkumulatorer.Bortskaf udstyret, batterier og akkumulatorer korrekt på en lokal affalds-/gen-brugsplads.Hjælp os med at bevare det miljø, vi lever i! Bemærk: Dette symbol gælder kun for EU-lande.Dette symbol er i overensstemmelse med direktiv 2012/19/EU paragraf 14 Oplysninger til brugere og tillæg IX, og/eller med direktiv 2006/66/EF paragraf 20 Oplys-ninger til slutbrugere og tillæg II.Henvend dig til forhandleren for råd vedrørende bortskaf-felse af produktet. ADVARSEL (Forkert håndtering kan have alvorlige konsekvenser, herunder alvorlig personskade eller dødsfald).Dette apparat kan bruges af børn på 8 år og derover samt personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis det sker under overvågning eller efter vejled-ning i sikker brug af apparatet og hvis de forstår de medfølgende risici.Børn må ikke lege med apparatet. Rengøring og brugervedligehol-delse må ikke foretages af børn uden overvågning.Wi-Fi-interfacet må ikke anvendes i nærheden af medicinsk, elektrisk udstyr eller personer med medicinske enheder, som f.eks. en pace-maker eller implanteret defi brillator.• Dette kan medføre en ulykke pga. fejlfunktion i det medicinske udstyr.Wi-Fi-interfacet må ikke installeres i nærheden af automatiske styre-enheder, som f.eks. automatiske døre eller brandalarmer.• Dette kan medføre ulykker pga. fejlfunktion.Berør ikke Wi-Fi-interfacet med våde hænder.• Dette kan medføre beskadigelse af enheden, elektrisk stød eller brand.Sprøjt ikke vand på Wi-Fi-interfacet og anvend det ikke i et bade-værelse.• Dette kan medføre beskadigelse af enheden, elektrisk stød eller brand.Hvis Wi-Fi-interfacet tabes eller holderen eller kablet beskadiges, skal strømforsyningsstikket tages ud af stikkontakten eller afbryderen sættes på OFF.• Dette kan medføre brand eller elektrisk stød. Henvend dig i så tilfælde til forhandleren. FORSIGTIG (Forkert håndtering kan have følger, der omfatter person- eller bygnings-skade).Træd ikke op på en ustabil trappestige for at opsætte eller rengøre Wi-Fi-interfacet.• Dette kan medføre personskade, hvis du falder ned.Wi-Fi-interfacet må ikke anvendes i nærheden af andre trådløse enhe-der, mikrobølgeovne, trådløse telefoner eller faxmaskiner.• Dette kan medføre fejlfunktion. SIKKERHEDSFORSKRIFTER Vedrørende Wi-Fi-interfacet ADVARSEL Kontakt forhandleren vedrørende installation af airconditionanlægget. • Det må ikke installeres af brugeren, da installationen kræver specialviden og -kendskab. Et forkert installeret airconditionanlæg kan forårsage vandlækage, brand eller elektrisk stød.Slut airconditionanlægget til en separat strømforsyning.• I modsat fald kan der opstå overophedning eller brand.Installer ikke airconditionanlægget på et sted, hvor der kan forekomme udsivning af brændbar gas.• Hvis der siver gas ud, som samler sig i nærheden af enheden, er der fare for eksplosion.Foretag jordforbindelsen korrekt.• Forbind ikke jordledningen til et gasrør, vandrør, en lynafl eder eller et telefonjordkabel. Forkert jordforbindelse kan forårsage elektrisk stød. FORSIGTIG Monter en fejlstrømsafbryder afhængig af installationsstedet for airconditionanlægget (f.eks. meget fugtige områder).• Hvis der ikke installeres en fejlstrømsafbryder, vil der være risiko for elektrisk stød.Kontroller, at afl øbsvandet løber korrekt fra. Hvis afl øbet ikke er i orden, kan der dryppe vand ned fra indendørs-/uden-dørsenheden, så møbler bliver våde og tager skade.I tilfælde af unormale forhold Stop omgående brugen af airconditionanlægget, og kontakt forhandleren. Vedrørende installation JG79Y259H03_da.indd 3 2017/10/12 14:10:27Da-4 Navneplade med specifi kationer *1 Udendørsenhed DELENES BETEGNELSE Indendørsenhed Fjernbetjening Brug kun den fjernbetjening, der følger med enheden. Brug ikke andre fjernbetjeninger. Hvis 2 eller fl ere indendørsenheder in- stalleres i nærheden af hinanden, vil en indendørsenhed, der ikke skal betjenes, muligvis reagere på fjernbetjeningen. Udendørsenheder kan have forskelligt udseende. *1 Produktionsår og -måned er angivet på navnepladen med specifi kationer. Luftindtag (bagest og i siden) Kølemiddelrør Afl øbsslange Luftudblæsning Afl øb Fjernbetjening Opbevar fjernbetjeningen i nærheden af denne enhed, når den ikke bruges. Driftsindikator Fjernbetjeningens modtagelsesdel Knap til nøddrift Side 11 Vandret vinge Luftindtag Luftfi lter Luftrensningsfi lter (Sølv-ion-fi lter til luftrenser, ekstra- udstyr) Frontpanel Luftudblæsning Navneplade med specifi kationer *1 Wi-Fi-interface Side 13 Varmeveksler Signalsendesektion Signalafstand: Ca. 6 m Der lyder et eller fl ere bip fra indendørsenheden, når signalet modtages. Betjeningsdis- play Sluk/Tænd knap (OFF/ON) Temperatur- knapper Side 6 Drifts-valg- knap Side 6 Knap til økono- miafkølingsdrift (ECONO COOL) Side 8 Knap til VENTILA- TOR-hastighed Side 7 Knap til vinge (VANE) Side 7 Indstillingsknapper TIME (Tid), TIMER Side 5, 9 Forøg tid Reducer tid Knap til ur (CLOCK) Side 5 Knap til nulstilling (RESET) Side 5 Låg Skub dækslet ned for at åbne fjernbe- tjeningen. Skub det yderligere ned for at få adgang til ugetimer- knapperne. Knappen i-save Side 8 Indstillingsknapper WEEKLY TIMER (Ugetimer) Side 5, 10 Knappen WIDE VANE (Bred vinge-kontrol- knap) Side 7 Knap NIGHT MODE (nattil- stand) Side 9 Indikator for batteriudskiftning Side 5 JG79Y259H03_da.indd 4 2017/10/12 14:10:28Da-5 ● BETJENINGSVEJLEDNING ● Bemærk:

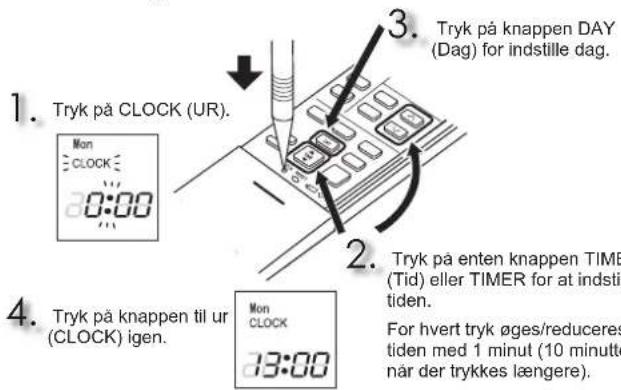

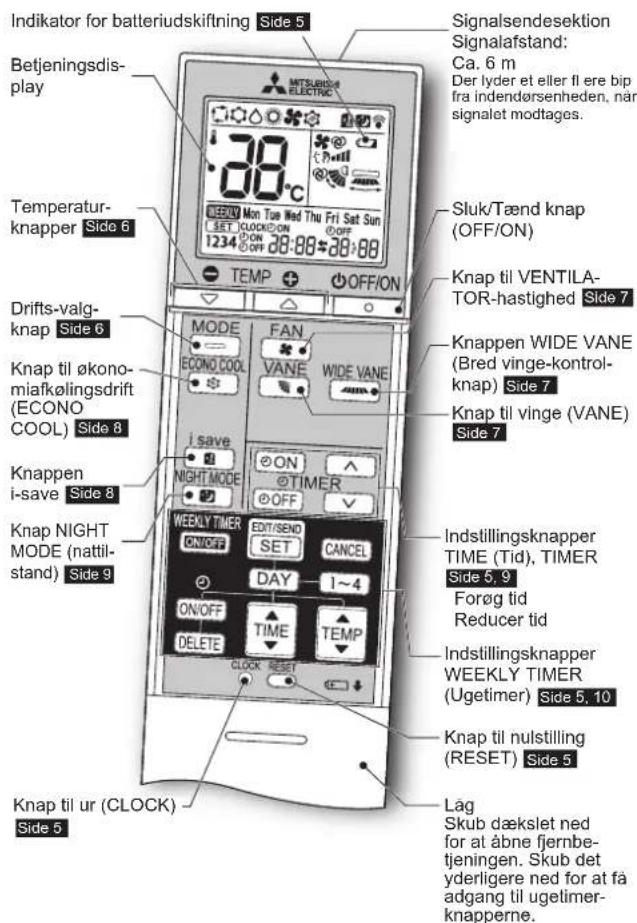

• Tryk forsigtig på knappen til ur (CLOCK) med en tynd pind. Tryk på CLOCK (UR). Tryk på knappen til ur (CLOCK) igen. Tryk på enten knappen TIME (Tid) eller TIMER for at indstille tiden.For hvert tryk øges/reduceres tiden med 1 minut (10 minutter, når der trykkes længere).

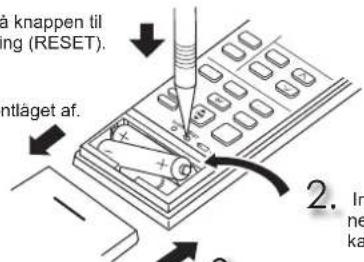

Tag frontlåget af. Indsæt først den negative pol på de al-kaliske AAA-batterier. Sæt frontlåget på.

Tryk på knappen til nulstilling (RESET). Tryk på knappen DAY (Dag) for indstille dag.Før anvendelse: Sæt strømforsyningsstikket i stikkontakten og/eller slå afbryderen til. Installation af fjernbetjeningens batterier Indstilling af aktuel tid

KLARGØRING FØR ANVENDELSEN

• Kontroller, at batterierne vender rigtigt.• Brug ikke manganbatterier eller lækkende batterier. Derved kan fjernbetje-ningen fungere forkert.• Brug ikke genopladelige batterier.• Indikatoren for batteriudskiftning lyser, når batteriopladningen er lav. Cirka 7 dage efter at indikatoren begynder at lyse, holder fjernbetjeningen op med at fungere.• Udskift batterierne med nye af samme type.• Batterierne holder i ca. 1 år. Men batterier med uløbet holdbarhedstid holder kortere.• Tryk forsigtig på knappen til nulstilling (RESET) med en tynd pind. Hvis knappen til nulstilling (RESET) ikke trykkes ind, er det ikke sikkert, at fjernbetjeningen fungerer som den skal. Bemærk: Sådan indstilles fjernbetjeningen til én bestemt indendørsenhedMaks. 4 indendørsenheder med trådløs fjernbetjening kan anvendes i et rum.For at betjene indendørsenhederne individuelt med hver fjernbetjening skal der tildeles et tal til hver fjernbetjening i overensstemmelse med tallet på indendør-senheden.Denne indstilling kan kun angives, når alle de følgende betingelser er opfyldt:• Fjernbetjeningen er slukket.(1) Hold knappen nede på fjernbetjeningen i 2 sekunder for at starte par-ringstilstand.(2) Tryk på knappen igen, og tildel et tal til hver fjernbetjening. Hvert tryk på knappen øger tallet i følgende rækkefølge: 1 → 2 → 3
• 4. (3) Tryk på knappen for at gennemføre parringsindstillingen.Når du har tændt på afbryderen, anses den fjernbetjening, der først sender et signal til en indendørsenhed, som fjernbetjeningen for indendørsenhe-den. Når indstillingen er gennemført, modtager indendørsenheden efterfølgende kun signalet fra den tildelte fjernbetjening.JG79Y259H03_da.indd 5 2017/10/12 14:10:28Da-6 Tørringstilstand (DRY) Affugt rummet. Rummet kan afkøles en smule. Temperaturen kan ikke indstilles i tørringstilstand (DRY). Opvarmningstilstand (HEAT) Nyd den varme luft ved den ønskede temperatur. Ventilatorstilstand (FAN) Cirkulerer luften i rummet. Bemærk: Efter drift i afkølings-/tørringstilstand anbefales at lade enheden køre i ventilatordrift (FAN) for at tørre indendørsenheden inden i. AUTO-tilstand (Automatisk skift) Enheden vælger driftstilstand afhængig af forskellen mellem rumtemperaturen og den indstillede temperatur. I AUTO-tilstand skifter enheden tilstand mellem afkøling og opvarmning (COOL↔HEAT), når rumtemperaturen ligger ca. 2°C fra den indstillede temperatur i mere end 15 minutter. Bemærk: Automatisk tilstand anbefales ikke, hvis indendørsenheden er forbundet med en udendørsenhed af MXZ-typen. Når fl ere indendørsenheder bru-ges samtidig, kan enheden ikke skifte mellem COOL (Afkøling) og HEAT (Opvarmning). I så fald går indendørsenheden i standby-tilstand (se ske-maet over driftsindikatorlampe). Afkølingstilstand (COOL) Nyd den kølige luft ved den ønskede temperatur. Bemærk: Brug ikke afkølingstilstanden (COOL) ved meget lave udetemperaturer (lavere end -10°C). Vand, der kondenserer i enheden, kan dryppe og gøre møbler våde og forårsage skader, etc.

VALG AF DRIFTSTILSTANDE

Bemærk: MultisystemdriftDer kan bruges to eller fl ere indendørsenheder sammen med én udendørsen-hed. Hvis fl ere indendørsenheder bruges samtidigt, kan afkøling/ventilation og opvarmning ikke ske samtidigt. Når der er valgt afkøling/ventilation (COOL/DRY/FAN) på den ene enhed og opvarmning (HEAT) på en anden eller om-vendt, går den sidst indstillede enhed i standbytilstand.DriftsindikatorDriftsindikatorlampen viser driftsstatus for enheden.Indikation Driftstilstand RumtemperaturEnheden arbejder på at nå den indstillede temperaturCa. 2°C eller mere fra den indstillede tempe-raturRumtemperaturen nærmer sig den indstillede temperaturCa. 1 til 2°C fra den indstillede temperaturStandby-tilstand (kun under multi-systemdrift) Lys Blinker

Tryk på for at vælge driftstilstand. Ved hvert tryk ændres tilstanden i følgende rækkefølge:

JG79Y259H03_da.indd 6 2017/10/12 14:10:29Da-7 ● BETJENINGSVEJLEDNING ● Luftstrømsretning op-ned Tryk på for at vælge luftstrømmens retning. Ved hvert tryk ændres luftstrømmens retning i følgende rækkefølge: (AUTO) .........Vingen indstilles til den mest effektive luftstrømsretning. Af-køling/tørring/ventilation (COOL/DRY/FAN): Vandret position. Opvarmning (HEAT): position (4). (Manuel) .......Vælg den øverste position for afkøling/opvarmning (COOL/ DRY) og nederste position for opvarmning (HEAT) for at opnå en effektiv aircondition. Hvis den nederste position vælges under afkøling/tørring (COOL/DRY), flyttes vingen automatisk til opadrettet position efter 0,5 til 1 time for at forhindre kon-densdryp. (Svingning) ...Vingen flyttes skiftevis op og ned.

• Der lyder to korte bip fra indendørsenheden, når den indstilles til AUTO.• Brug altid fjernbetjeningen til ændring af luftstrømmens retning. Hvis du flytter på de vandrette vinger med hænderne, opstår der fejlfunk-tion.• Når der tændes på kontakten, nulstilles de vandrette vingers position i ca. et minut, hvorefter driften starter. Det samme gør sig gældende i nødkølingsfunktion.

Hvis de vandrette vingers position forekommer unormal, se da side 14 . (AUTO) (1) (2) (3) (4) (5) (SVINGNING)

USTERING AF VENTILATORHASTIGHED OG LUFTSTRØMMENS RETNING Tryk på for at vælge ventilatorhastighed. Ved hvert tryk ændres ventilatorhastigheden i følgende ræk- kefølge:

• Der lyder to korte bip fra indendørsenheden, når den indstilles til AUTO.• Brug en højere ventilatorhastighed for at afkøle/opvarme rummet hur-tigere. Det anbefales at reducere ventilatorhastigheden, når rummet er kølet/opvarmet.• Brug en lavere ventilatorhastighed til stille drift. Bemærk: MultisystemdriftNår fl ere indendørsenheder køres samtidig af én udendørsenhed i opvarm-ningsdrift, kan luftstrømmens temperatur være lav. I så tilfælde anbefales det at indstille ventilatorhastigheden til AUTO. Tryk på for at vælge luftstrømmens retning. Ved hvert tryk ændres luftstrømmens retning i følgende rækkefølge: (SWING) Luftstrømsretning venstre-højre Ventilatorhastighed (AUTO) (Stille) (Langsom) (Med.) (Høj) (Superhøj) JG79Y259H03_da.indd 7 2017/10/12 14:10:29Da-8 ØKONOMIAFKØLINGSDRIFT (ECONO COOL) I-SAVE-DRIFT Tryk på i afkølingstilstand (COOL) side 6 for at starte økonomiafkølingsdrift (ECONO COOL). Enheden udfører lodret svingfunktion i forskellige cyklusser i overensstem-melse med luftstrømmens temperatur. Tryk på igen for at annullere økonomiafkølings- drift (ECONO COOL).

• ECONO COOL (Økonomiafkøling) annulleres, når der trykkes på knappen VANE (Vinge). Svingende luftstrøm (ændring af luftstrøm) får dig til at føle dig mere afkølet end ved stillestående luftstrøm. Den indstillede temperatur og luftstrømmens retning ændres automa- tisk af mikroprocessoren. Det er muligt at idriftsætte køling med en behagelig temperatur. Det betyder, at der kan spares energi.

Tryk på under afkølingsdrift (COOL), økonomi- afkølingsdrift (ECONO COOL) eller opvarmningsdrift (HEAT) for at vælge i-save-drift.

Indstil temperatur, ventilatorhastighed og luftstrøm- mens retning.

• Samme indstilling vælges næste gang blot ved at trykke på .• To indstillinger kan gemmes. (Én for afkøling/økonomiafkøling (COOL/ECONO COOL), én for opvarmning (HEAT))• Vælg den relevante temperatur, ventilatorhastighed og luftstrømsret-ning i forhold til rummet. Tryk på igen for at annullere i-save-drift.
• i-save-drift annulleres også, når der trykkes på knappen MODE (til-stand). Et forenklet sæt tilbagefunktioner gør det muligt at hente den fore- trukne (forudindstillede) indstilling igen med et enkelt tryk på knap- pen . Tryk på knappen igen for at gå tilbage til den foregående indstilling med det samme

Bemærk: Eksempel på anvendelse:1. Lavenergidrift Indstil temperaturen 2°C til 3°C varmere i afkølingsdrift (COOL) og køligere i opvarmningsdrift (HEAT). Denne indstilling er egnet til ubeboede rum, samt når du sover.2. Lagring af hyppigt anvendte indstillinger Gem dine foretrukne indstillinger for afkøling/økonomiafkøling (COOL/ECO-NO COOL) og opvarmning (HEAT). Det giver dig mulighed for at vælge din foretrukne indstilling med et enkelt tryk på en knap.JG79Y259H03_da.indd 8 2017/10/12 14:10:30Da-9 ● BETJENINGSVEJLEDNING ● NIGHT MODE (NATTILSTAND) Tryk på under drift for at aktivere NIGHT mode (nattilstand).

• Driftsindikatorens lampe dæmpes.• Biplyden deaktiveres med undtagelse af den lyd, der høres, når driften starter eller stopper.• Udendørsenhedens støjniveau reduceres til et niveau, der er lavere end angivet under SPECIFIKATIONER. Tryk på igen for at annullere NIGHT mode (nat- tilstand). Bemærk:
• Afkøling-/opvarmningskapaciteten kan blive reduceret.• Udendørsenhedens støjniveau ændres muligvis ikke efter start af enheden, under beskyttelsesdrift eller ved andre driftsforhold.• Indendørsenhedens ventilatorhastighed ændres ikke. Driftsindikatorens lampe er vanskelig at se i et lyst rum.• Udendørsenhedens støjniveau reduceres ikke under multisystemdrift. I NIGHT mode (nattilstand) ændres driftsindikatorens lysstyrke, biplyden deaktiveres, og udendørsenhedens støjniveau begrænses.

Tryk på eller under drift for at indstille timeren. (tændingstimer): Enheden starter på det indstil- lede tidspunkt. (slukningstimer): Enheden slukker på det indstil- lede tidspunkt.

• eller blinker. Kontrollér, at aktuelt klokkeslæt og aktuel dag er indstillet kor-rekt. Side 5

Tryk på (forøg) og (reducer) for at indstille tiden for timeren. Hvert tryk forøger eller reducerer den indstillede tid med 10 minutter.• Indstil timeren, mens eller blinker.

Tryk på eller igen for at annullere timeren. Bemærk:

• Timerne ON og OFF kan indstilles samtidigt. -mærket viser rækkefølgen af timeroperationerne.• Se side 11 “Automatisk genstartsfunktion”, hvis strømmen svigter under indstilling af ON/OFF-timer. TIMERDRIFT (ON/OFF-TIMER) JG79Y259H03_da.indd 9 2017/10/12 14:10:31Da-10 Tryk på og for at fortsætte indstillingen af timeren til andre dage og/eller numre.

Tryk på for at afslutte og sende ugetimerindstil- lingen. Bemærk:

• Tryk på for at sende indstillingsoplysningerne for ugetimeren til in-dendørsenheden. Ret fjernbetjeningen mod indendørsenheden i 3 sekunder.• Når timeren indstilles til mere end én dag om ugen eller til mere end ét num-mer, er det ikke nødvendigt at trykke på for hver indstilling. Tryk på en enkelt gang, når alle indstillinger er foretaget. Alle ugetimerindstil-lingerne gemmes.• Tryk på for at gå til ugetimerindstilling, og tryk på i 5 sekunder for at slette alle ugetimerindstillinger. Ret fjernbetjeningen mod indendørsen-heden.

Tryk på for at aktivere ugetimeren. ( lyser).

• Når ugetimeren er aktiveret, lyser den dag i ugen, der er foretaget timer-indstillinger for. Tryk på for at deaktivere ugetimeren. ( slukkes). Bemærk: De gemte indstillinger slettes ikke, når ugetimeren deaktiveres. Kontrol af ugetimerindstilling

Tryk på eller for at se indstillingen for en bestemt dag eller et nummer. Tryk på for at forlade ugetimerindstilling. Bemærk: Når alle dage i ugen er valgt til visning af indstillingerne, og der er en anden indstilling blandt dem, vises

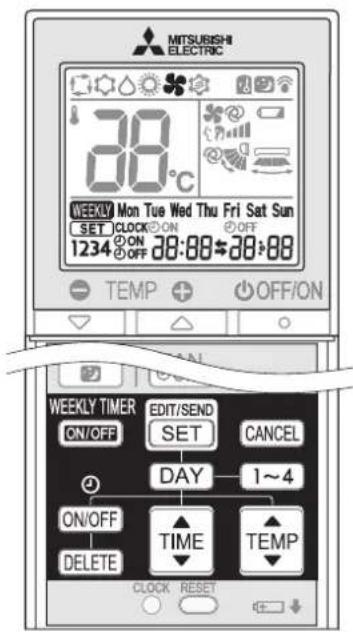

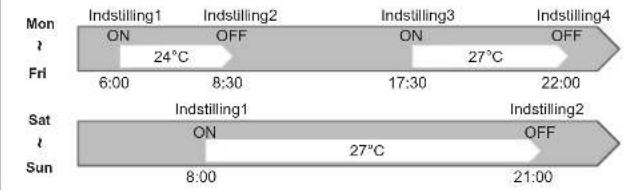

DRIFT MED UGETIMER (WEEKLY TIMER)

• Der kan maks. indstilles 4 TÆND- eller SLUK-timere for enkelte dage i ugen.• Der kan maks. indstilles 28 TÆND- eller SLUK-timere for en uge. Indstilling af ugetimeren
• Kontroller, at det aktuelle klokkeslæt og dag er indstillet korrekt.

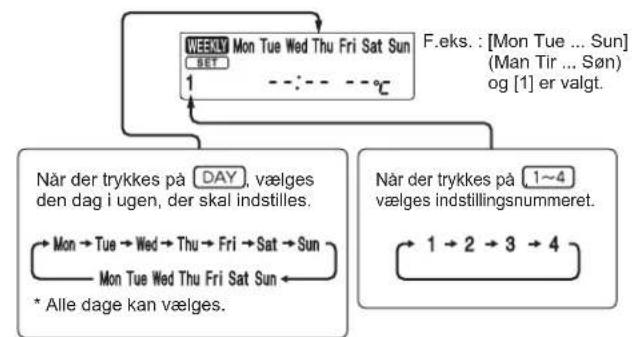

Tryk på og for at vælge indstillingsdag og nummer.

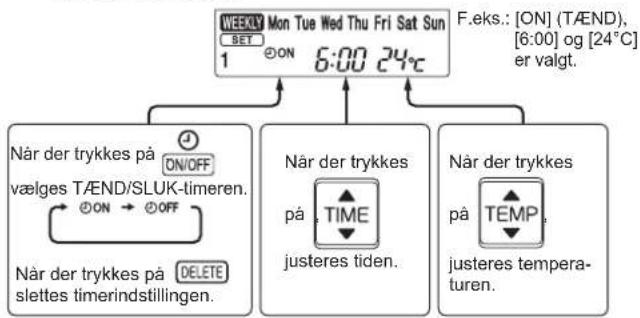

Tryk på , og for at indstille TÆND/SLUK, tid og temperatur. F.eks.: [ON] (TÆND), [6:00] og [24°C] er valgt.* Hold knappen nede for hurtigt at ændre tiden. blinker. Bemærk: Den enkle TÆND/SLUK-timerindstilling er tilgængelig, mens ugetimeren er aktiveret. I dette tilfælde har TÆND/SLUK-timeren prioritet over ugetimeren; ugetimeren starter igen, når den enkle TÆND/SLUK-timer er udført.Når der trykkes på , vælges den dag i ugen, der skal indstilles.Når der trykkes på , vælges indstillingsnummeret.F.eks. : [Mon Tue ... Sun] (Man Tir ... Søn) og [1] er valgt.* Alle dage kan vælges.* Det blinkende slukkes, og den aktu-elle tid vises. F.eks.: Kører ved 24°C fra du vågner, til du forlader hjemmet, og kører ved 27°C fra du kommer hjem, til du går i seng på hverdage.Kører ved 27°C fra du vågner sent, til du går i seng tidligt i weekenden. Indstilling1 Indstilling2 Indstilling3 Indstilling4 Indstilling1 Indstilling26:00 8:30 17:30 22:00 8:00 21:0024°C 27°CON OFF ON OFFON OFF Mon Fri

justeres tempera-turen.på , Når der trykkes JG79Y259H03_da.indd 10 2017/10/12 14:10:32Da-11 ● BETJENINGSVEJLEDNING ● Driftsindikator Når fjernbetjeningen ikke kan benyttes... Nøddrift kan aktiveres ved at trykke på nøddriftknappen (E.O.SW) på inden-dørsenheden.Hver gang der trykkes på E.O.SW (nøddriftknappen), ændres tilstanden i følgende rækkefølge:Hvis der sker et strømsvigt, eller strømmen slås fra under drift, sørger den “automatiske genstartsfunktion” for, at driften genoptages som indstillet med fjernbetjeningen før strømafbrydelsen. Når timeren er indstillet, annulleres tids-indstillingen, og enheden starter driften, når strømmen vender tilbage.Hvis du ikke ønsker at bruge denne funktion, spørg da servicerepræsenstan-ten, idet enhedens indstillinger skal ændres.Indstillet temperatur: 24°CVentilatorhastighed: MediumVandret vinge: AutoNødkøling (Emergency COOL)Nødopvarmning (Emergency HEAT) Stop Bemærk:

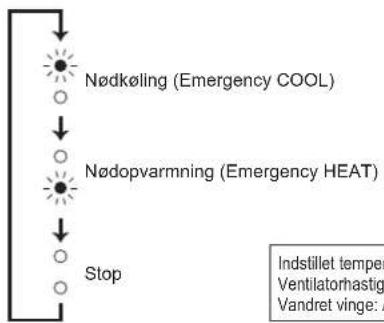

De første 30 minutters drift er en testkørsel. Temperaturstyringen arbejder ikke, og ventilatorhastigheden er indstillet til Høj.• I nødopvarmningsfunktionen øges ventilatorhastigheden gradvist for at blæse varm luft ud.• I nødkølingsfunktion nulstilles de vandrette vingers position i ca. et minut, hvorefter driften starter. NØDDRIFT AUTOMATISK GENSTARTSFUNKTION JG79Y259H03_da.indd 11 2017/10/12 14:10:32Da-12 Vejledning: RENGØRING

• Sluk for strømtilførslen eller på afbryderen før rengøringen.• Pas på ikke at røre ved metaldelene med hænderne.• Brug ikke rensebenzin, fortynder, skurepulver eller insektmidler.• Brug kun fortyndede milde rengøringsmidler.• Brug ikke en skurebørste, hård svamp eller lignende.• Undlad at lade den vandrette vinge ligge i vand eller skylle den.• Brug ikke vand, der er varmere end 50°C.• Udsæt ikke dele for direkte sollys, varme eller åben ild for at tørre dem.• Vær forsigtig, da ventilatoren ellers kan revne eller gå i stykker på anden vis. Luftfi lter (Luftrensningsfi lter)

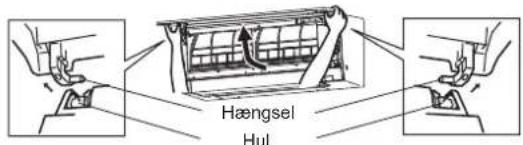

• Rengøres hver 2. uge • Fjern snavs med en støvsuger, eller skyl fi lteret med vand.• Tør det omhyggeligt i skyggen efter afvaskning med vand. Frontpanel Hul Hængsel Luftrensningsfi lter (Sølv-ion-fi lter til luftrenser, ekstra- udstyr) Hver 3. måned:• Fjern snavs med en støvsuger.Hvis snavset ikke kan fjernes vha. en støvsuger:• Læg fi lteret og dets ramme i blød i lunkent vand, og skyl det bagefter.• Tør det omhyggeligt i skyggen efter vask. Monter alle tappe på luftfi lteret.Hvert år:• Udskift det med et nyt luftrensnings-fi lter for at opnå den bedste ydeevne.• Delnummer MAC-2370FT-E Træk for at fjerne luftfi lteret1. Løft frontpanelet, til der høres en kliklyd.2. Tag fat i hængslerne, og træk for at fjerne det som vist i illustrationen herover.• Tør det af med en blød, tør klud, eller skyl det med vand.• Lad det ikke ligge i vand i mere end to timer.• Tør det omhyggeligt i skyggen, før det monteres.3. Monter frontpanelet i omvendt rækkefølge af afmon-teringen. Luk frontpanelet omhyggeligt, og tryk på de steder, der er angivet med pilene. Vigtigt
• Rengør fi ltrene med jævne mellemrum for at opnå den bedste ydeevne og reducere strømforbruget.• Snavsede fi ltre forårsager kondensering i aircondition-anlægget, som medvirker til svampevækst som f.eks. skimmel. Det anbefales derfor at rengøre luftfi ltrene hver 2. uge.Disse oplysninger er baseret på RÅDETS FORORDNING (EU) Nr. 528/2012MODELNAVNBehandlet artikel(Delnavne)Virksomme stoffer(CAS-nummer)EgenskabBrugsanvisning(Information om sikker håndtering)MSZ-AP25/35/42/50VG FILTERSølvnatriumhydrogenzirconiumfosfat(265647-11-8)2-octyl-2H-isothiazol-3-one (OIT)(26530-20-1)AntibakterielAntiskimmel• Dette produkt må kun anvendes i overens-stemmelse med anvisningerne i brugsanvis-ningen og til det tilsigtede formål.• Tag ikke produktet i munden. Opbevares util-gængeligt for børn.MAC-2370FT-E FILTERSølv-zink-zeolit(130328-20-0)Antibakteriel• Dette produkt må kun anvendes i overens-stemmelse med anvisningerne i brugsanvis-ningen og til det tilsigtede formål.• Tag ikke produktet i munden. Opbevares util-gængeligt for børn.JG79Y259H03_da.indd 12 2017/10/12 14:10:33Da-13● BETJENINGSVEJLEDNING ● TILSLUTNING AF Wi-Fi-INTERFACET (kun VGK-typen) Dette Wi-Fi-interface videresender statusoplysninger og kontrollerer kommandoerne fra MELCloud, når det er tilsluttet en indendørsenhed. Introduktion til Wi-Fi-interface Nr. Element Beskrivelse Kontakten MODE (TILSTAND)Denne vælger tilstande. Kontakten RESET (NULSTILLING)Denne nulstiller systemet og ALLE indstil-linger. ERR-LED (FEJL) (orange)Dette viser fejlstatus for netværket.4 NET-LED (NET) (grøn) Dette viser status for netværket. MODE-LED (TILSTAND) (orange)Dette viser status for adgangspunktets tilstand. UNIT-LED (ENHED) (grøn)Dette viser status for indendørsenheden.RESET ERR NET MODE UNIT MODE

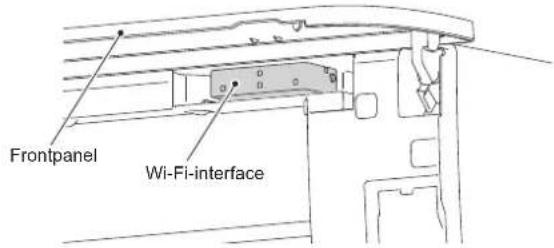

(1) Kontakten MODE (TILSTAND)• Kontakten MODE (TILSTAND) anvendes til valg af tilstande i konfi gura-tioner.(2) Kontakten RESET (NULSTILLING)• Hold kontakten RESET (NULSTILLING) nede i 2 sekunder for at genstarte systemet.• Hold kontakten RESET (NULSTILLING) nede i 14 sekunder for at initia-lisere Wi-Fi-interfacet til fabriksstandarden.Når Wi-Fi-interfacet nulstilles til fabriksstandarden går ALLE konfi gura-tionsoplysninger tabt. Vær meget omhyggelig under denne handling. Åbn frontpanelet, og fjern Wi-Fi-interfacet. Opret forbindelse mellem Wi-Fi-interfacet og routeren. Se OPSÆTNINGSMANUALEN og SETUP QUICK RE-FERENCE GUIDE (HURTIG REFERENCEVEJLED-NING TIL OPSÆTNING), der følger med enheden.OPSÆTNINGSMANUALEN fi ndes ved at gå ind på hjemmesiden herunder.http://www.melcloud.com/Support Sæt Wi-Fi-interfacet på plads igen, og luk frontpanelet, når tilslutningen er gennemført. MELCloud brugermanualen fi ndes ved at gå ind på hjemmesiden herunder.http://www.melcloud.com/Support Bemærk:

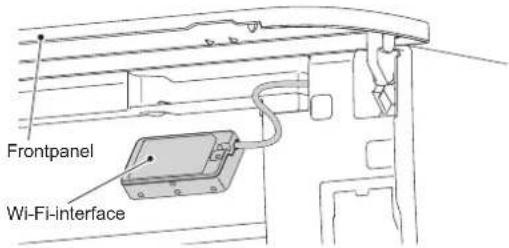

• Kontrollér, at routeren understøtter WPA2-AES-krypteringsindstillingen, før dette Wi-Fi-interface tilsluttes.• Slutbrugeren skal læse og godkende Wi-Fi-tjenestens betingelser og vilkår, før Wi-Fi-interfacet anvendes.• Routeren kan være nødvendig for at udføre tilslutningen af dette Wi-Fi-inter-face til Wi-Fi-tjenesten.• Wi-Fi-interfacet begynder ikke at transmittere driftsdata fra systemet, før slut-brugeren registrerer sig og godkender Wi-Fi-tjenestens betingelser og vilkår.• Dette Wi-Fi-interface må ikke installeres og tilsluttes et Mitsubishi Electric-system, som har til formål at levere applikationskritisk afkøling eller opvarm-ning.• Notér oplysningerne om tilslutningen af Wi-Fi-interfacet på den sidste side af denne manual, når du tilslutter Wi-Fi-interfacet.• Ved fl ytning eller kassering skal Wi-Fi-interfacet nulstilles til standardindstil-lingen.Mitsubishi Electrics Wi-Fi-interface er udformet til kommunikation med Mitsubishi Electrics MELCloud Wi-Fi-tjeneste.Wi-Fi-interfaces fra tredjeparter kan ikke tilsluttes MELCloud.Mitsubishi Electric er ikke ansvarlig for (i) underpræstation af noget system eller produkt, (ii) system- eller produktfejl, eller (iii) tab eller beskadigelse af noget system eller produkt, som forårsages af eller opstår under forbindelse til og/eller brug af et tredjeparts Wi-Fi-interface eller en tredjeparts Wi-Fi-tjeneste med udstyr fra Mitsubishi Electric.Se www.melcloud.com for de seneste oplysninger om MELCloud fra Mitsubishi Electric Corporation.Wi-Fi-interfaceWi-Fi-interfaceFrontpanelFrontpanel JG79Y259H03_da.indd 13 2017/10/12 14:10:33Da-14 HVIS DER ER TEGN PÅ, AT DER ER OPSTÅET PROBLEMER Hvis enheden stadig ikke fungerer, selv efter at dette er kontrolleret, skal du ophøre med at anvende airconditionanlægget og kontakte for- handleren. Symptom Forklaring og kontrolpunkter Indendørsenhed Enheden kan ikke betjenes. • Er afbryderen aktiveret?• Er strømforsyningsstikket sat i?• Er ON-timeren indstillet? Side 9 Den vandrette vinge bevæger sig ikke.• Er den vandrette og den lodrette vinge monteret korrekt?• Er ventilatorens beskyttelsesdæksel deformeret?• Når der tændes på kontakten, nulstilles de vandrette vingers position i ca. et minut. Efter nulstillingen genoptages normal drift af de vandrette vinger. Det samme gør sig gældende i nødkølingsfunktion.Enheden kan ikke bruges i ca. 3 minutter, efter at den er startet igen.• Dette beskytter enheden via instruktioner fra mikro-processoren. Vent.Der udsendes tåge fra udblæsnin-gen på indendørsenheden.• Den kølige luft fra enheden nedkøler hurtigt fugten i rummets luft, hvorved der dannes tåge.Svingfunktionen af den VAND-RETTE VINGE afbrydes et øjeblik og startes så igen.• Dette sker for at svingfunktionen af den VAND-RETTE VINGE kan fungere normalt.Når SWING (SVING) vælges i funktionen afkøling/tørring/ventila-tion (COOL/DRY/FAN), bevæger den nederste vandrette vinge sig ikke.• Det er normalt, at den nederste vandrette vinge ikke bevæger dig, når SWING (SVING) vælges i funktionen afkøling/tørring/ventilation (COOL/DRY/FAN).Luftstrømmens retning ændres under anvendelsen.Retningen af den vandrette vinge kan ikke indstilles med fjernbetje-ningen.• Når enheden arbejder i afkølingstilstand (COOL) eller tørretilstand (DRY), og driften fortsætter med luftstrømmen rettet nedad i 0,5 til 1 time, sættes retningen af luftstrømmen automatisk til opadrettet position for at forhindre, at kondenseret vand dryp-per ned.• Hvis luftgennemstrømningstemperaturen er for lav under opvarmning, eller når der udføres afrimning, indstilles den vandrette vingeposition automatisk til vandret.Funktionen stoppes i ca. 10 minut-ter i opvarmningsfunktionen.• Udendørsenheden er i optøningstilstand. Dette sker i løbet af maks. 10 minutter, så vent venligst. (Når udendørstemperaturen er for lav, eller luftfugtigheden er for høj, dannes der frost.)Enheden begynder selv at arbejde, når der tændes for strømmen, selvom den ikke modtager signal fra fjernbetjeningen.• Disse modeller er udstyret med en automatisk gen-startsfunktion. Når hovedafbryderen slukkes, uden at enheden er stoppet med fjernebetjeningen, og derefter tændes igen, vil enheden automatisk starte i den samme tilstand, som var indstillet med fjernbe-tjeningen, lige inden hovedafbryderen blev slukket. Se “Automatisk genstartsfunktion”. Side 11 De to vandrette vinger rører ved hinanden. De vandrette vinger er i en unormal position. De vandrette vinger vender ikke tilbage til kor-rekt “lukket position”.Gør et af følgende: • Sluk og tænd på afbryderen. Kontroller, at de vandrette vinger fl yttes til korrekt “lukket position”.• Start og stop nødkølingsfunktionen, og kontroller, at de vandrette vinger fl yttes til korrekt “lukket position”.Når rumtemperaturen når den indstillede temperatur i funktionen afkøling/tørring (COOL/DRY) , stopper udendørsenheden, og indendørsenheden kører med lav hastighed.• Når rumtemperaturen afviger fra den indstillede temperatur, begynder indendørsventilatoren at køre i henhold til indstillingerne på fjernbetjeningen.Indendørsenheden bliver misfarvet med tiden.• Selvom plastik bliver gult som følge af påvirkning af faktorer som ultraviolet lyd og temperatur har dette ingen virkning på produktets funktioner.Driftsindikatorens lampe er dæm-pet. Enheden bipper ikke.

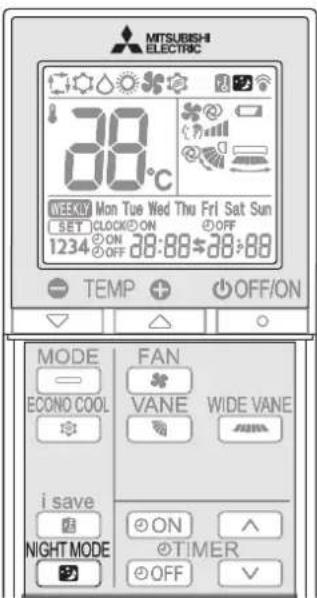

• Er NIGHT mode (nattilstand) indstillet? Side 9 Multisystem Den indendørsenhed, som ikke ar-bejder, bliver varm, og fra enheden kommer en lyd af rindende vand.• Der løber konstant en lille smule kølevæske ind i indendørsenheden, selvom den ikke er i drift.Når der vælges opvarmnings-drift, starter driften ikke med det samme.• Hvis driften startes under afrimning af udendør-senheden, tager det nogle få minutter (maks. 10 minutter), før der blæses varm luft ud. Udendørsenhed Ventilatoren i udendørsenheden roterer ikke, selvom kompressoren kører. Selvom ventilatoren begyn-der at rotere, stopper den hurtigt.• Når udetemperaturen er lav under afkølingsdrift, kører ventilatoren periodisk for at opretholde en tilstrækkelig kølekapacitet.Der siver vand ud af udendørsen-heden.• Under funktionerne AFKØLING og TØR er rør eller rørforbindelsessektionerne kolde, hvorfor der dan-nes kondens.• Under opvarmningsfunktionen drypper der kondens-vand fra varmeveksleren.• Under opvarmningsfunktionen tør optøningsfunktio-nen det frosne vand på udendørsenheden, så det drypper ned.Der kommer hvid rør fra udendør-senheden.• I opvarmningsdrift opstår der ved optøningsfunktio-nen damp, som ligner hvid røg. Symptom Forklaring og kontrolpunkter Fjernbetjening Displayet på fjernbetjeningen fremkommer ikke eller svagt. Indendørsenheden reagerer ikke på fjernbetjeningssignalet.• Er batterierne brugt op? Side 5 • Er polariteten (+, -) på batterierne korrekt? Side 5 • Er der blevet trykket på en knap på fjernbetjeningen til et andet elektrisk apparat? Køler eller varmer ikke Rummet kan ikke køles eller opvarmes tilstrækkeligt.• Er temperaturindstillingen i orden? Side 6 • Er ventilatorindstillingen korrekt? Skift ventilatorha-stigheden til Høj eller Superhøj. Side 7 • Er fi ltrene rene? Side 12 • Er ventilatoren eller varmeveksleren på indendør-senheden ren? Side 12 • Er der nogen genstande, der blokerer luftindsugning eller luftudledning på indendørs- eller udendørsen-heden?• Er der et vindue eller en dør åben?• Det kan tage nogen tid at opnå indstillingstempera-turen, eller den opnås muligvis slet ikke afhængigt af rummets størrelse, den omgivende temperatur osv.
• Er NIGHT mode (nattilstand) indstillet? Side 9 Rummet kan ikke afkøles tilstræk-keligt. Når der anvendes en ventilator eller et gaskomfur i dette rum, øges afkølingsbehovet, og dette medfører utilstrækkelig afkølingseffekt.• Når udetemperaturen er høj, kan køleeffekten være utilstrækkelig.Rummet kan ikke opvarmes tilstrækkeligt.• Når udetemperaturen er lav, kan varmeeffekten være utilstrækkelig.Luftstrømmen blæses ikke hurtigt ud i opvarmningsfunktionen.• Vent mens enheden forbereder at blæse varm luft ud. Luftstrøm Luften fra indendørsenheden lugter mærkeligt.• Er fi ltrene rene? Side 12 • Er ventilatoren eller varmeveksleren på indendør-senheden ren? Side 12 • Enheden kan indsuge lugten af vægge, tæpper, møbler, stoffer osv. og blæse den ud med luften. Lyd En knasende lyd høres. • Denne lyd frembringes af udvidelse/sammentrækning af frontpanelet etc. på grund af ændringer i tempera-turen. Der høres en “rislende” lyd. • Denne lyd høres, når udeluften trækkes ind fra drænslangen, når hætten eller ventilatoren starter, og det får vandet i afl øbsslangen til at sprøjte ud. Denne lyd høres også, når udeluften blæser ind i afl øbsslangen i stærk blæst.Der høres en mekanisk lyd fra indendørsenheden.• Det er lyden af relæet, der tænder/slukker kompres-sorens ventilator.En lyd af rindende vand høres. • Dette er lyden af kølemiddel eller kondensvand, der løber inde i enheden.Nogle gange kan man høre hvæselyde.• Dette er lyden, der høres, når kølemiddelfl owet let i enheden skifter. Timer Ugetimeren virker ikke, som den er indstillet til.
• Er TÆND/SLUK-timeren indstillet? Side 9
• Send indstillingsoplysningerne for ugetimeren til indendørsenheden igen. Der lyder et langt bip fra indendørsenheden, når oplysningerne er korrekt modtaget. Der lyder 3 korte bip, hvis oplysningerne ikke er korrekt modtaget. Vær opmærksom på, at oplysningerne modtages korrekt. Side 10 • Efter et strømsvigt med strømudfald til følge er det indbyggede ur i indendørsenheden ikke korrekt. Derfor virker ugetimeren muligvis ikke normalt. Monter holderen til fjernbetjeningen på et sted, hvor signalet kan modtages af indendørsenheden. Side 5 Enheden starter/stopper selv.• Er ugetimeren indstillet? Side 10 Wi-Fi-interface Når der opstår en fejl under tilslutning eller betjening. Se OPSÆTNINGSMANUALEN. OPSÆTNINGSMANUALEN fi ndes ved at gå ind på hjemmesiden herunder. http://www.melcloud.com/Support JG79Y259H03_da.indd 14 2017/10/12 14:10:33Da-15 ● BETJENINGSVEJLEDNING ● HVIS DER ER TEGN PÅ, AT DER ER OPSTÅET PROBLEMER I følgende tilfælde skal du slukke for airconditionanlægget og henvende dig til forhandleren.

• Hvis der siver vand ud, eller det drypper fra indendørsenheden.

• Når driftsindikatoren blinker.

• Hvis afbryderen udløses ofte.

• Signalet fra fjernbetjeningen modtages ikke i et værelse, hvor et lysstofrør af elektronisk tænd/sluk type (lysstofrør af invertertypen) anvendes.

• Driften af airconditionanlægget forstyrrer radio- eller TV-modtagelse. Det kan være nødvendigt at installere en forstærker til påvirkede apparat.

• Når der høres en unormal lyd.

• Hvis der konstateres kølemiddellækage. JG79Y259H03_da.indd 15 2017/10/12 14:10:34Da-16 Elektrisk installation

• Sørg for et specielt kredsløb til strømforsyning af airconditionanlægget.

• Sørg for at afbryderens kapacitet er korrekt. Henvend dig til forhandleren, hvis du har spørgsmål. INSTALLATIONSSTED OG ELEKTRISK ARBEJDE

Anvend afkølingstilstand (COOL) med den højeste temperatur indstillet eller ventilatortilstand (FAN) i 3-4 timer. Side 6

• Det tørrer enheden indvendig.

• Fugt i airconditionanlægget giver gode betingelser for svampevækst som f.eks. skimmel.

Sluk på afbryderen, og/eller tag stikket ud af stikkon- takten.

Tag alle batterierne ud af fjernbetjeningen. Når airconditionanlægget skal bruges igen:

Kontrollér at indendørs- og udendørsenhedens luftind- sugning og luftudledning ikke er blokerede.

Kontroller, at jordledningen er korrekt forbundet.

Se “KLARGØRING FØR ANVENDELSEN”, og følg vejledningen. Side 5

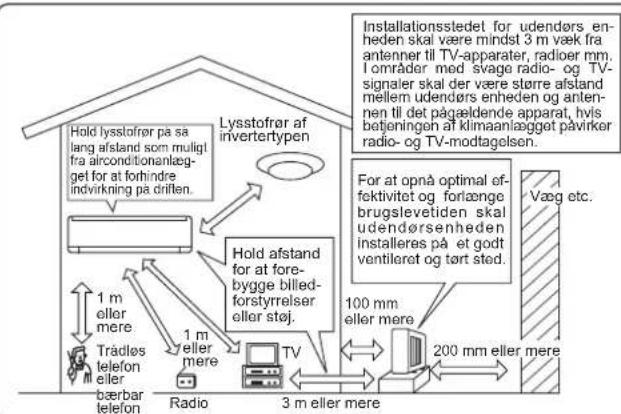

Installationssted Installer ikke airconditionanlægget på følgende steder:

• Hvor der er meget maskinolie.

• Hvor salt forekommer, f.eks. i kystområder.

• Hvor der frembringes sulfi dgas, f.eks. i områder med varme kilder, kloakvand, spildevand.

• Hvor olie spildes, eller hvor området er fyldt med olieholdig os eller røg (f.eks. madlavningsområder og fabrikker, hvor plastikegenskaberne kunne blive ændret og dermed beskadiget).

• Hvor der er højfrekvensapparater eller trådløse apparater.

• Hvor luften fra udendørsenhedens luftudblæsning er blokeret.

• Hvor driftslyden eller luft fra udendørsenheden kan genere naboer.

• En monteringshøjde for indendørsenheden på 1,8 m til 2,3 m anbefales. Kontakt forhandleren, hvis dette ikke er muligt.

• Anvend ikke airconditionanlægget under indendørs byggearbejde, renovering eller voksbehandling af gulve. Før airconditionanlægget anvendes, skal rummet udluftes, når sådan arbejde er udført. Hvis der ikke udluftes, kan der komme fremmedlegemer i airconditionanlægget, hvilket kan medføre vandlækage eller spredning af kondens.

• Wi-Fi-interfacet må ikke anvendes i nærheden af medicinsk, elektrisk udstyr eller personer med medicinske enheder, som f.eks. en pacemaker eller implanteret defi brillator. Dette kan medføre en ulykke pga. fejlfunktion i det medicinske udstyr.

• Dette udstyr skal installeres og betjenes med en afstand på mindst 20 cm mellem enheden og brugeren eller andre omkringstående personer.

• Wi-Fi-interfacet må ikke anvendes i nærheden af andre trådløse enheder, mikrobølgeovne, trådløse telefoner eller faxmaskiner. Dette kan medføre fejlfunktion. Lysstofrør af invertertypenHold lysstofrør på så lang afstand som muligt fra airconditionanlæg-get for at forhindre indvirkning på driften.Væg etc.Hold afstand for at fore-bygge billed-forstyrrelser eller støj. 1 m eller mere Radio100 mm eller mere Trådløs telefon eller bærbar telefon 3 m eller mere 1 m eller mere Installationsstedet for udendørs en-heden skal være mindst 3 m væk fra antenner til TV-apparater, radioer mm. I områder med svage radio- og TV-signaler skal der være større afstand mellem udendørs enheden og anten-nen til det pågældende apparat, hvis betjeningen af klimaanlægget påvirker radio- og TV-modtagelsen.200 mm eller mereFor at opnå optimal ef-fektivitet og forlænge brugslevetiden skal udendørsenheden installeres på et godt ventileret og tørt sted.JG79Y259H03_da.indd 16 2017/10/12 14:10:34Da-17 ● BETJENINGSVEJLEDNING ● SPECIFIKATIONER Bemærk: Nominel effekt Afkøling — Indendørs: 27°C DB, 19°C WB Udendørs: 35°C DB Opvarmning — Indendørs: 20°C DB Udendørs: 7°C DB, 6°C WB Garanteret operationsområde DB: Tørtemperatur WB: Vådtemperatur Indendørs Udendørs

MUZ-AP25/35/42/50VG MUZ-AP25/35/42/50VGH

Afkøling Øvre grænse 32°C DB 23°C WB 46°C DB

Nedre grænse 21°C DB 15°C WB -10°C DB

Op- varm- ning Øvre grænse 27°C DB
