BRUKSANVISNING MSZAP20VG MITSUBISHI

• Läs bruksanvisningen innan enheten tas i bruk så att den används säkert och på rätt sätt. BETJENINGSVEJLEDNING Til kunden

JG79Y259H03_da.indd 17 2017/10/12 14:10:34Sw-1 INNEHÅLL VARNING Anslut inte elkabeln till en skarvpunkt, använd en förlängningssladd eller anslut fl era enheter till ett vägguttag.• Detta kan orsaka överhettning, brand eller elektriska stötar.Se till att elkontakten inte är smutsig och sätt in den ordentligt i uttaget.• En smutsig kontakt kan orsaka brand eller elektriska stötar.Bunta inte ihop, dra, skada eller modifi era elkabeln och utsätt den inte för värme eller tunga föremål.• Detta kan orsaka brand eller elektriska stötar. Eftersom denna produkt innehåller rörliga delar och delar som kan förorsaka elek-triska stötar, bör du läsa “Säkerhetsföreskrifter” innan du tar produkten i bruk.• Eftersom de punkter med varningar som behandlas här är viktiga för säker-heten, bör du se till att du följer dem till punkt och pricka. När du har läst igenom denna handbok, förvara den lättåtkomlig tillsammans med installationshandboken så att du lätt har tillgång till dem som referens. Varningsmärken och deras betydelse VARNING:Felaktig hantering kan mycket lätt förorsaka allvarlig fara såsom dödsfall, allvarlig kroppsskada etc. FÖRSIKTIGHET Felaktig hantering kan, beroende på omständighe-terna, förorsaka allvarlig fara. Symbolerna som används i denna handbok och deras betydelse : Gör ej. : Följ instruktionerna. : Stick inte in fi ngrar, pinnar etc. : Stå inte på inomhus/utomhusenheterna och placera ingenting på dem. : Fara för elektrisk stöt. Var försiktig. : Se till att du drar ut nätsladden ur vägguttaget. : Var noga med att stänga av strömmen. : Brandrisk. : Stänk aldrig vatten på enheten. : Följ instruktionerna.

SÄKERHETSFÖRESKRIFTER

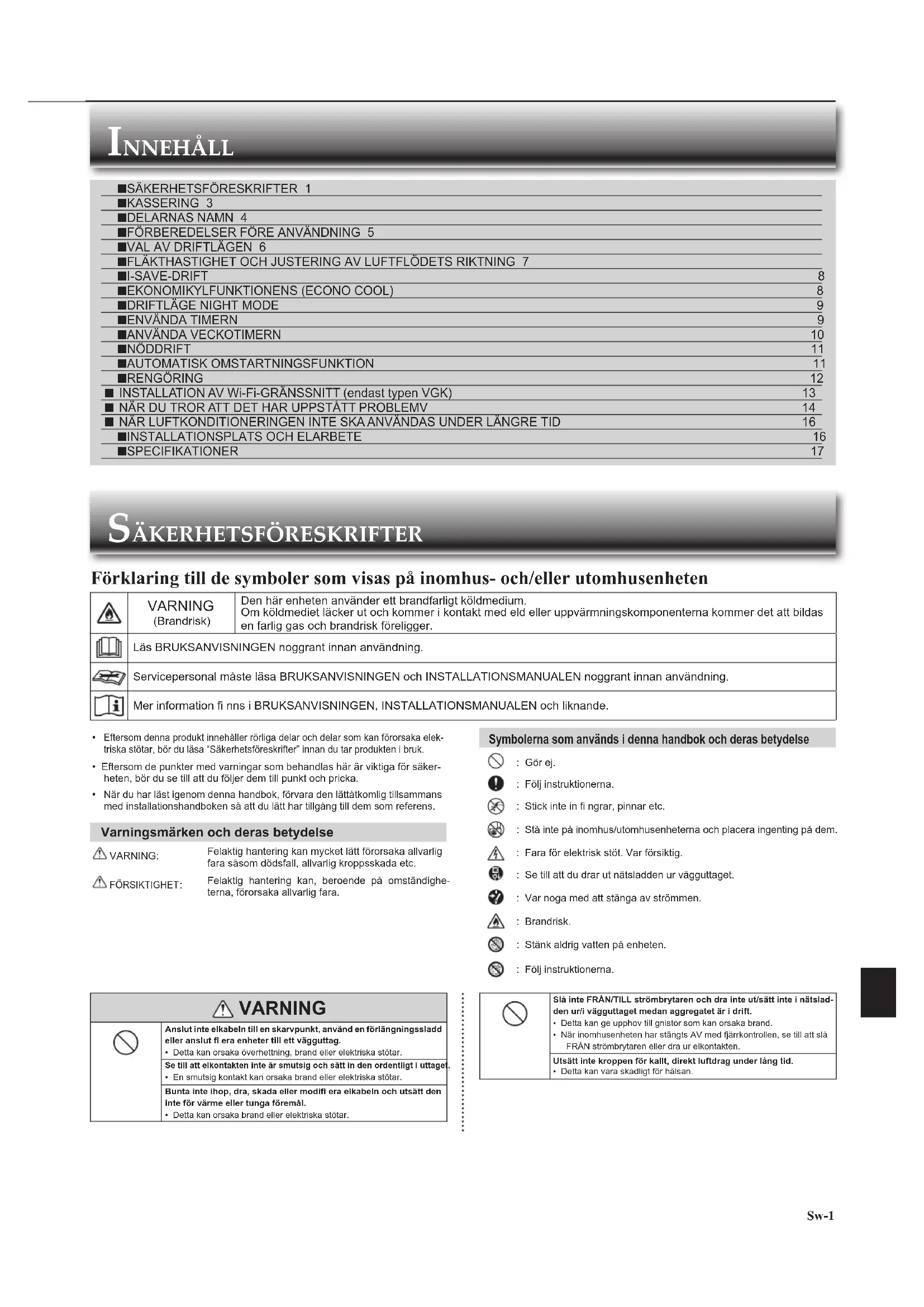

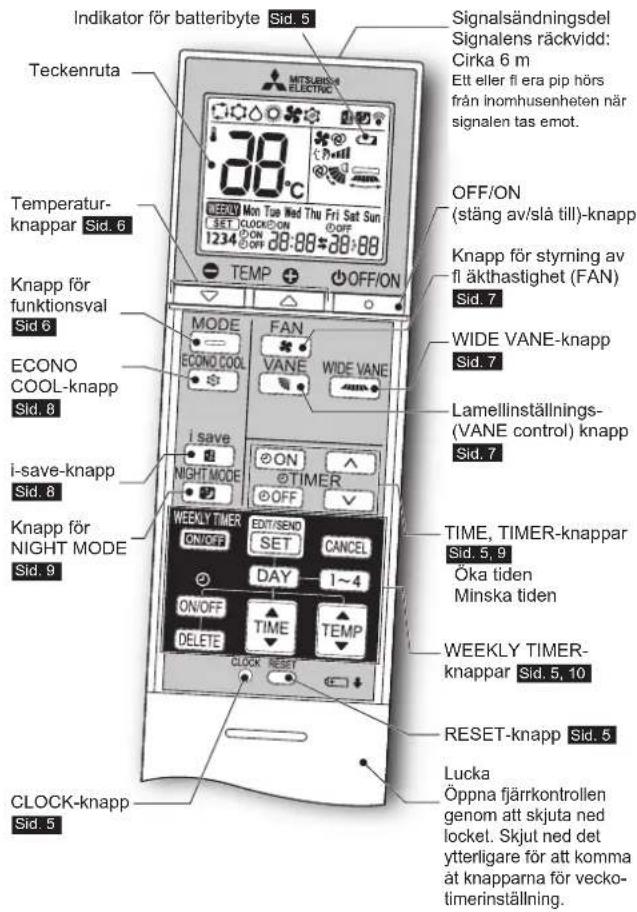

■ SÄKERHETSFÖRESKRIFTER 1 ■ KASSERING 3 ■ DELARNAS NAMN 4 ■ FÖRBEREDELSER FÖRE ANVÄNDNING 5 ■ VAL AV DRIFTLÄGEN 6 ■ FLÄKTHASTIGHET OCH JUSTERING AV LUFTFLÖDETS RIKTNING 7 ■ I-SAVE-DRIFT 8 ■ EKONOMIKYLFUNKTIONENS (ECONO COOL) 8 ■ DRIFTLÄGE NIGHT MODE 9 ■ ENVÄNDA TIMERN 9 ■ ANVÄNDA VECKOTIMERN 10 ■ NÖDDRIFT 11 ■ AUTOMATISK OMSTARTNINGSFUNKTION 11 ■ RENGÖRING 12 ■ INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK) 13 ■ NÄR DU TROR ATT DET HAR UPPSTÅTT PROBLEMV 14 ■ NÄR LUFTKONDITIONERINGEN INTE SKA ANVÄNDAS UNDER LÄNGRE TID 16 ■ INSTALLATIONSPLATS OCH ELARBETE 16 ■ SPECIFIKATIONER 17Slå inte FRÅN/TILL strömbrytaren och dra inte ut/sätt inte i nätslad-den ur/i vägguttaget medan aggregatet är i drift.• Detta kan ge upphov till gnistor som kan orsaka brand.• När inomhusenheten har stängts AV med fjärrkontrollen, se till att slå FRÅN strömbrytaren eller dra ur elkontakten. Utsätt inte kroppen för kallt, direkt luftdrag under lång tid.• Detta kan vara skadligt för hälsan. Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten VARNING (Brandrisk)Den här enheten använder ett brandfarligt köldmedium.Om köldmediet läcker ut och kommer i kontakt med eld eller uppvärmningskomponenterna kommer det att bildas en farlig gas och brandrisk föreligger.Läs BRUKSANVISNINGEN noggrant innan användning.Servicepersonal måste läsa BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande. JG79Y259H03_sv.indd 1 2017/10/12 14:11:56Sw-2 ● BRUKSANVISNING ●

SÄKERHETSFÖRESKRIFTER

Enheten får inte installeras, fl yttas, tas isär, ändras eller repareras av användaren.• En felaktigt hanterad luftkonditionering kan orsaka brand, elektriska stötar, skador, vattenläckor osv. Kontakta återförsäljaren.• Om nätsladden är skadad, måste den för undvikande av fara bytas ut av tillverkaren eller av auktoriserad servicepersonal.Vid installation, fl ytt eller service av enheten, säkerställ att inget annat ämne än det specifi cerade köldmediumet (R32) kommer in i kylledningarna.• Närvaron av en främmande substans som t.ex. luft kan orsaka en onormal tryckökning och leda till explosion eller skador. • Användning av något annat köldmedium är det som anges för systemet kan ge upphov till mekanisk skada, fel i systemet eller att systemet slutar fungera. I värsta fall kan de leda till allvarliga problem med att säkerställa produktens säkerhet.Enheten får inte användas av personer (inklusive barn) med fysiska, sensoriska eller mentala funktionshinder eller personer som saknar vana och kunskaper om de inte övervakas av en ansvarig eller instrueras hur enheten används.Barn bör hållas under uppsyn så att de inte leker med enheten. Stick inte in fi ngrar, pinnar eller andra föremål i luftintag/luftutblås.• Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastig-heter under drift. Vid onormala omständigheter (exempelvis om det luktar rök), stoppa luftkonditioneringen och dra ut kontakten eller slå FRÅN strömbrytaren.• Fortsatt drift vid onormala omständigheter kan ge upphov till funktions-störning, brand eller elektriska stötar. Kontakta din återförsäljare om detta inträffar. Om luftkonditioneringen varken kyler eller värmer kan det bero på att köldmediet läcker. Ta enheten ur drift, ventilera rummet och kontakta återförsäljaren om köldmedieläckage upptäcks. Om reparationen omfattar påfyllning av köldmedium, fråga serviceteknikern efter ytterligare information.• Det köldmedium som används i luftkonditioneringen är ofarligt. I normala fall läcker det inte ut. Men om köldmediet läcker ut och kom-mer i kontakt med eld eller uppvärmningskomponenter som t.ex. en fl äktförvärmare, fotogenkamin eller spis kommer det att bildas en farlig gas och brandrisk föreligger.Försök aldrig tvätta inomhusenhetens insida. Kontakta återförsäl-jaren om enhetens insida behöver rengöras.• Olämpliga rengöringsmedel kan orsaka skador på plastmaterialen inuti enheten vilket kan leda till vattenläckor. Driftfel, rök eller brand uppstår om rengöringsmedel kommer i kontakt med de elektriska delarna eller motorn.• Utrustningen ska förvaras i ett rum utan antändningskällor (till exempel: öppen eld eller gasanordningar/elektriska värmeanordningar som är i kontinuerlig drift).• Var uppmärksam på att köldmediet kan vara luktfritt.• Försök inte accelerera avfrostningsförloppet eller rengöra utrustningen på något annat sätt än de som rekommenderas av tillverkaren. • Får inte punkteras eller brännas.Inomhusenheten måste installeras i rum med golvutrymme som är större än det angivna minimivärdet. Rådfråga din återförsäljare.• AP50: 1,7 m Apparaten får endast användas av experter och utbildade användare i butiker, inom lätt industri och lantbruk, eller för kommersiellt bruk av icke-specialister. FÖRSIKTIGHET Vidrör inte luftintaget eller inomhus/utomhusenhetens alumini-umfl änsar.• Det kan orsaka personskador.Använd inte insektsmedel eller antändbara gaser på enheten.• Detta kan förorsaka brand eller leda till att enheten deformeras.Utsätt varken husdjur eller krukväxter för direkt luftdrag.• Detta kan skada både husdjur och växter.Placera ej andra elektriska apparater eller möbler under inomhus-/utomhusenheten.• Vatten kan droppa ner från enheten och kan orsaka fel eller skador.Låt aldrig enheten stå på ett stativ som är skadat.• Enheten kan falla och orsaka skada.Stå inte på en ostadig pall när enheten ska sättas igång eller rengöras.• Du kan skadas om du ramlar.Dra aldrig i nätsladden.• Det kan leda till att en del av ledaren går sönder vilket i sin tur kan resultera i överhettning eller brand.Försök aldrig att ladda eller ta isär ett batteri, och kasta det aldrig på elden.• Det kan leda till batteriläckage, brand eller explosion.Använd inte enheten i mer än 4 timmar när luftfuktigheten är hög (80 % relativ luftfuktighet eller mer) och/eller när fönster eller dör-rar är öppna.• Det kan göra att kondensvatten i luftkonditioneringen börjar droppa vilket kan blöta ned och förstöra möbler.• Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas, t.ex. mögelsvamp.Använd inte enheten för specialändamål som t.ex. förvaringsplats för mat, djur, växter, precisionsutrustning eller konstföremål.• Detta kan både orsaka kvalitetsförsämring och skada djur och växter.Utsätt inte förbränningsapparater för direkt luftfl öde.• Det kan ge upphov till ofullständig förbränning.Stoppa aldrig batterier i munnen, de kan sväljas av misstag.• Om ett batteri sväljs kan det leda till kvävning och/eller förgiftning.Innan enheten rengörs, stäng AV den och dra ut elkontakten eller slå FRÅN strömbrytaren.• Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastig-heter under drift.Om enheten kommer att stå oanvänd under en lång tid, dra ut elkon-takten eller slå FRÅN strömbrytaren.• Enheten kan samla på sig smuts som kan orsaka överhettning eller brand.Byt fjärrkontrollens batterier mot nya av samma typ.• Om ett gammalt batteri används tillsammans med ett nytt kan det uppstå överhettning, läckage eller explosion.Om du får batterivätska på hud eller kläder ska det tvättas bort med rent vatten.• Om batterivätska kommer i kontakt med dina ögon, skölj ögonen noga med rent vatten och sök genast vård.Se till att lokalen är välventilerad när enheten används tillsammans med en förbränningsapparat.• Otillräcklig ventilation kan ge upphov till syrebrist.Slå FRÅN strömbrytaren när åskan går och det fi nns risk för blixt-nedslag.• Om åskan slår ner kan enheten förstöras.När luftkonditioneringen har använts i fl era säsonger ska, utöver normal rengöring, också inspektion och underhåll utföras.• Smuts eller damm i enheten kan orsaka en obehaglig lukt, bidra till att svamp bildas, t.ex. mögelsvamp, eller täppa igen avloppet. Detta kan leda till att vatten börjar läcka från inomhusenheten. Kontakta återförsäljaren för inspektion och underhåll eftersom det krävs speci-alkunskaper.Rör aldrig vid kontakterna med våta händer.• Det kan orsaka elektriska stötar.Rengör inte luftkonditioneringen med vatten. Ställ inte heller ett föremål som innehåller vatten, som t.ex. en blomvas, ovanpå den.• Detta kan orsaka brand eller elektriska stötar.Trampa inte på eller ställ något föremål ovanpå utomhusenheten.• Det kan orsaka skador om du eller föremålet faller. VIKTIGT Smutsiga fi lter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mögelsvamp. Luftfi ltren bör därför rengöras varannan vecka.Kontrollera att de horisontala lamellerna är i stängt läge innan enheten startas. Om enheten startas när de horisontala lamellerna är i öppet läge kanske de inte återgår till rätt läge.JG79Y259H03_sv.indd 2 2017/10/12 14:11:57Sw-3 KASSERING Denna produkt från MITSUBISHI ELECTRIC är designad och tillverkad av ma-teri-al och komponenter med hög kvalitet som kan återvinnas och/eller återan-vändas.Denna symbol betyder att förbrukade elektriska och elektroniska produkter, bat-terier och ackumulatorer skall sorteras och hanteras separat från hushållsavfall.Om det fi nns en kemisk beteckning tryckt under symbolen (Fig. 1) betyder det att batteriet eller ackumulatorn innehåller en tungmetall med en viss koncentration. Detta anges på följande sätt:Hg: kvicksilver (0,0005%), Cd: kadmium (0,002%), Pb: bly (0,004%)Inom den Europeiska Unionen fi nns det separata insamlingssystem för begag-nade elektriska och elektroniska produkter, batterier och ackumulatorer.Var vänlig lämna denna produkt, batterier och ackumulatorer hos din lokala mot-tagningsstation för avfall och återvinning.Var snäll och hjälp oss att bevara miljön vi lever i!Fig. 1 Obs: Denna symbolmärkning gäller bara i EU-länder.Denna symbol är i enlighet med direktiv 2012/19/EU ar-tikel 14, Information till användarna, och bilaga IX, och/eller direktiv 2006/66/EG artikel 20, Information till slutan-vändarna, och bilaga II.När du vill göra dig av med denna produkt – kontakta återförsäljaren.

SÄKERHETSFÖRESKRIFTER

VARNING (Felaktig hantering kan få allvarliga påföljder, däribland allvarlig personskada eller dödsfall.)Apparaten kan användas av barn från 8 år och uppåt och av personer med fysiska, sensoriska eller mentala funktionshinder eller personer som saknar vana och kunskaper om det sker under överinseende eller om de instruerats i hur apparaten används på ett säkert sätt och har förstått de risker som detta bruk medför.Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn om de inte hålls under uppsikt.Använd inte Wi-Fi-gränssnittet nära elektrisk medicinsk utrustning eller personer som har någon medicinsk apparat, som t.ex. en pace-maker eller en ICD (implanterbar defi brillator).• Det kan resultera i en olycka pga. funktionsstörningar i den medicinska utrustningen eller apparaten.Installera inte Wi-Fi-gränssnittet nära automatiska styrenheter som automatiska dörrar eller brandlarm.• Det kan resultera i olyckor pga. funktionsstörningar.Vidrör inte Wi-Fi-gränssnittet med våta händer.• Det kan orsaka skada på enheten, elstötar eller brand.Stänk inte vatten på Wi-Fi-gränssnittet och använd det inte i ett badrum.• Det kan orsaka skada på enheten, elstötar eller brand.Om Wi-Fi-gränssnittet tappas, eller hållaren eller kabeln skadas, ska du dra ur nätsladden eller slå FRÅN strömbrytaren.• Det kan orsaka brand eller elektriska stötar. Kontakta din återförsäljare om detta inträffar. FÖRSIKTIGHET (Felaktig hantering kan få påföljder, däribland personskada eller skada på byggnaden.)Kliv inte på en instabil köksstege för att ställa in eller rengöra Wi-Fi-gränssnittet.• Du kan skadas om du ramlar.Använd inte Wi-Fi-gränssnittet nära andra trådlösa enheter, mikro-vågsugnar, bärbara telefoner, eller telefaxmaskiner.• Det kan orsaka funktionsstörningar. För Wi-Fi-gränssnitt VARNING Kontakta återförsäljaren för montering av luftkonditioneringen. • Den bör inte monteras av användaren eftersom monteringen kräver specialkunskaper. En felaktigt monterad luftkonditionering kan orsaka läckage, brand eller elektriska stötar.Använd avsedd strömförsörjning till luftkonditioneringen.• En icke avsedd strömförsörjning kan ge upphov till överhettning eller brand.Installera ej enheten på platser där brandfarlig gas kan läcka ut.• Om ett gasläckage uppstår och gas ansamlas kring enheten, kan detta ge upphov till en explosion.Jorda enheten korrekt.• Anslut inte jordledningen till gas- eller vattenledningar, åskledare eller telefonens jordledning. Felaktig jordning kan orsaka elektriska stötar. FÖRSIKTIGHET Beroende på var luftkonditioneringen är placerad (exempelvis i områ-den med hög luftfuktighet) kan du behöva installera en jordfelsbrytare.• Om en jordfelsbrytare inte installeras, kan detta ge upphov till elektriska stötar.Se till att dräneringsvattnet rinner ut ordentligt.• Om tömningsvägen är felaktig kan vatten droppa ner från inomhus/utomhusenheten, och väta ner och förstöra möbler.Vid onormala förhållanden Stoppa genast driften av luftkonditioneringen och kontakta din återförsäljare. För installation JG79Y259H03_sv.indd 3 2017/10/12 14:11:57Sw-4 ● BRUKSANVISNING ● Utomhusenhet DELARNAS NAMN Inomhusenhet Använd bara fjärrkontrollen som medföl- jer enheten. Använd inte några andra fjärrkontroller. Om 2 eller fl er inomhusenheter installe- ras i närheten av varandra kanske den inomhusenhet som du inte avser att köra svarar på fjärrkontrollens kommandon. Fjärrkontroll Luftintag (baktill och på sidan) Avloppsslang Luftutblås Avlopp Utomhusenheternas utseende kan variera. Namnplåt med specifi kationer*1 Köldmedelsrör *1 År och månad för tillverkningen anges på namnplåten med specifi kationer. Fjärrkontroll Placera fjärrkontrollen nära enheten när den inte används. Funktionsindikerings- lampa Fjärrkontrollens mottag- ningsfönster Nöddriftsknapp Sid. 11 Horisontell lamell Luftintag Luftfi lter Luftreningsfi lter (Silverjoniserat luftrenarfi lter, tillval) Frontpanel Luftutblås Namnplåt med specifi kationer*1 Wi-Fi-gränssnitt Sid. 13 Värmeväxlare Signalsändningsdel Signalens räckvidd: Cirka 6 m Ett eller fl era pip hörs från inomhusenheten när signalen tas emot. Teckenruta OFF/ON (stäng av/slå till)-knapp Temperatur- knappar Sid. 6 Knapp för funktionsval Sid 6 ECONO COOL-knapp Sid. 8 Knapp för styrning av fl äkthastighet (FAN) Sid. 7 Lamellinställnings- (VANE control) knapp Sid. 7 TIME, TIMER-knappar Sid. 5, 9 Öka tiden Minska tiden CLOCK-knapp Sid. 5 RESET-knapp Sid. 5 Lucka Öppna fjärrkontrollen genom att skjuta ned locket. Skjut ned det ytterligare för att komma åt knapparna för vecko- timerinställning. i-save-knapp Sid. 8 WEEKLY TIMER- knappar Sid. 5, 10 WIDE VANE-knapp Sid. 7 Knapp för NIGHT MODE Sid. 9 Indikator för batteribyte Sid. 5 JG79Y259H03_sv.indd 4 2017/10/12 14:11:58Sw-5 Obs:

• Tryck försiktigt på CLOCK med ett långsmalt föremål.

FÖRBEREDELSER FÖRE ANVÄNDNING

• Se till att batteriernas polaritet är korrekt.• Använd inte manganbatterier eller batterier som läcker. Det kan leda till fel på fjärrkontrollen.• Använd inte återuppladdningsbara batterier.• Indikatorn för batteribyte tänds när batteriet håller på att ta slut. Fjärrkontrol-len slutar fungera inom 7 dagar efter det att indikatorn tänts.• Byt ut alla batterier mot nya av samma typ.• Batterierna kan användas i ca. 1 år. Men om batteriernas hållbarhetstid har gått ut håller de inte lika länge.• Tryck försiktigt på RESET med ett långsmalt föremål. Om du inte trycker på RESET, kan det hända att fjärrkontrollen inte fungerar på rätt sätt.Före användning: Sätt i väggkontakten och/eller vrid på huvudströmbrytaren. Montera fjärrkontrollens batterier

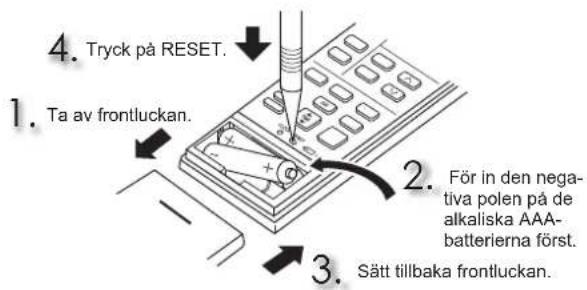

Ta av frontluckan. För in den nega-tiva polen på de alkaliska AAA-batterierna först. Sätt tillbaka frontluckan.

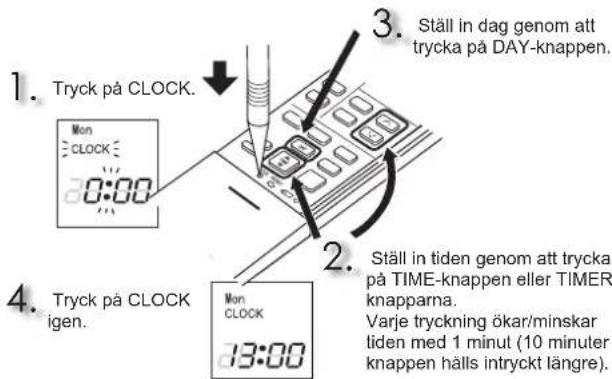

Tryck på RESET. Ställ in aktuellt klockslag

Tryck på CLOCK. Tryck på CLOCK igen. Ställ in tiden genom att trycka på TIME-knappen eller TIMER-knapparna.Varje tryckning ökar/minskar tiden med 1 minut (10 minuter om knappen hålls intryckt längre). Ställ in dag genom att trycka på DAY-knappen. Obs: Såhär används fjärrkontrollen med en särskild inomhusenhetHögst 4 inomhusenheter med trådlös fjärrkontroll kan användas i ett rum.Ge varje fjärrkontroll det nummer som överensstämmer med respektive inom-husenhets nummer för att hantera inomhusenheterna individuellt med fjärrkon-trollerna.Den här inställningen går endast att göra när alla villkor nedan uppfylls:• Fjärrkontrollen är avstängd (OFF).(1) Håll nere -knappen på fjärrkontrollen i 2 sekunder för att komma till parkopplingsläget.(2) Tryck på -knappen igen för att ge varje fjärrkontroll ett nummer. Varje gång du trycker på -knappen stiger siffran i följande ordning: 1 → 2 → 3 → 4.(3) Tryck på knappen för att slutföra inställningen av parkoppling. När du har vridit TILL strömbrytaren kommer den fjärrkontroll som först skickar en signal till inomhusenheten att bli fjärrkontrollen som styr den. När det är inställt kommer inomhusenheten endast att svara på signaler från den tilldelade fjärrkontrollen.JG79Y259H03_sv.indd 5 2017/10/12 14:11:58Sw-6 ● BRUKSANVISNING ● Obs: MultisystemdriftMinst två inomhusenheter kan drivas av en utomhusenhet. Om fl era inom-husenheter körs samtidigt kan lägena kyla/tork/fl äkt och värme inte ställas in samtidigt. När COOL/DRY/FAN är valt på en enhet och HEAT är valt på en annan eller vice versa, går den enhet som sist valts in i standbyläge.FunktionsindikeringslampaFunktionsindikeringslampan visar vilken funktion enheten är inställd på.Visar Funktion RumstemperaturEnheten arbetar för att uppnå den inställda temperaturenCirka 2°C eller mer från inställd temperaturRumstemperaturen närmar sig den inställda temperaturenCirka 1-2°C från inställd temperaturStandbyläge (endast vid multi-systemdrift) Tänd Blinkar DRY-läge Avfukta ditt rum. Eventuellt kyls rummet ner en aning. Temperaturen kan inte ställas in under DRY-läget. HEAT-läge Njut av varm luft av önskad temperatur. FAN-läge Cirkulerar luften i rummet. Obs: Vi rekommenderar att enheten drivs läget FAN för att torka inomhusenhe-tens insida när läget COOL/DRY har använts. AUTO-läge (Automatisk växling) Enheten väljer driftläget beroende på skillnaden mellan rumstemperaturen och den inställda temperaturen. Under AUTO-läget ändrar enheten läge (COOL↔HEAT) om rumstemperaturen skiljer sig cirka 2 °C från den inställda temperaturen i mer än 15 minuter. Obs: Auto-läge rekommenderas inte om inomhusenheten är ansluten till en utomhusenhet av MXZ-typ. När fl era inomhusenheter drivs samtidigt, kanske enheten inte kan växla mellan driftlägena COOL och HEAT. I sådana fall går inomhusenheten in i standbyläge (se tabellen för funk-tionsindikeringslampan). COOL-läge Njut av sval luft av önskad temperatur. Obs: Använd inte COOL-läget vid mycket låga utomhustemperaturer (lägre än -10°C). Vatten som kondenseras i enheten kan börja droppa och blöta ner eller förstöra möbler m.m.

Tryck på för att starta enheten.

Tryck på för att välja driftläge. Varje tryckning ändrar läge på följande sätt:

Tryck på eller för att ställa in temperaturen. Varje tryckning höjer eller sänker temperaturen med 1°C. Tryck på för att stoppa driften. (AUTO) (COOL) (DRY) (HEAT) (FAN)

JG79Y259H03_sv.indd 6 2017/10/12 14:11:59Sw-7 Tryck på för att välja luftfl ödesriktning. Varje tryckning ändrar luftfl ödets riktning på följande sätt:

(AUTO) (1) (2) (3) (4) (5) (SVÄNGNING

(AUTO) ......... Lamellen är inställd så att luftflödets riktning är som mest effektiv. COOL/DRY/FAN: horisontalt läge. HEAT: läge (4).(Manuell) ...... För effektiv luftkonditionering, välj det övre läget för COOL/DRY och det nedre läget för HEAT. Om det lägre läget väljs när COOL/DRY används, flyttas lamellen automatiskt till uppåtriktat läge efter 0,5 till 1 timme för att förhindra att kondensvatten droppar. (Svängning) ... Lamellen rör sig omväxlande upp och ner. • Två korta pip hörs från inomhusenheten när den ställs på AUTO. Använd alltid fjärrkontrollen när luftflödets riktning ändras. Om de hori-sontala lamellerna flyttas för hand kanske de inte fungerar som de ska.• När strömbrytaren slås på återställs de horisontala lamellernas posi-tion inom ca en minut och sedan startar driften. Detsamma gäller vid nödfallsdrift med nedkylning.

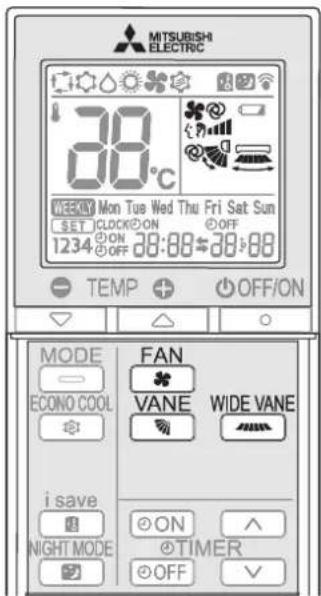

• Om de horisontala lamellerna ser ut att vara i fel läge, se sidan 14 . Tryck på för att välja fl äkthastighet. Varje tryck- ning ändrar fl äkthastigheten på följande sätt:
• Två korta pip hörs från inomhusenheten när den ställs på AUTO.• Använd en högre fläkthastighet för att kyla ned/värma upp rummet snabbare. Vi rekommenderar att fläkthastigheten sänks när rummet är svalt/varmt.• Använd en lägre fläkthastighet för tystare drift. Obs: MultisystemdriftLuftfl ödestemperaturen kan vara låg när fl era inomhusenheter drivs samtidigt av en utomhusenhet för uppvärmning. I sådana fall rekommenderar vi att du ställer in fl äkthastigheten på AUTO. (AUTO) (Tyst) (Low) (Med.) (High) (Super High)

LÄKTHASTIGHET OCH JUSTERING AV LUFTFLÖDETS RIKTNING Tryck på för att välja luftfl ödesriktning. Varje tryckning ändrar luftfl ödets riktning på följande sätt: Horisontell inställning av luftflöde Fläkthastighet Vertikal inställning av luftflöde (SVÄNGNING) JG79Y259H03_sv.indd 7 2017/10/12 14:11:59Sw-8 ● BRUKSANVISNING ●

KONOMIKYLFUNKTIONENS (ECONO COOL) Tryck på medan du är i driftläget COOL sidan 6 för att starta ekonomisk nedkylning (ECONO COOL). Enheten drivs med rörlig vertikal drift i olika cykler beroende på luftflö-dets temperatur. Tryck på igen för att avbryta ekonomisk nedkyl- ning (ECONO COOL).

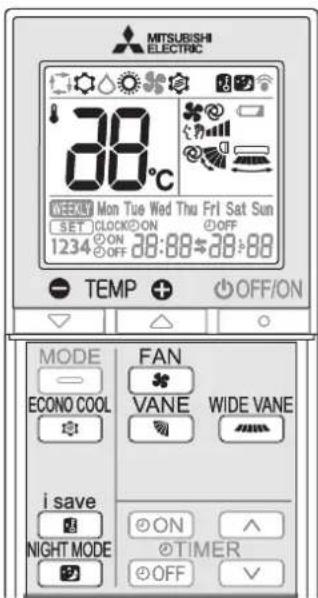

• Läget ECONO COOL avbryts när knappen VANE trycks in. I-SAVE-DRIFT Svängande luftström (luftström som ändras) gör att du känner dig svalare än med en statisk luftström. Den aktuella temperaturen och luftströmmens riktning ändras auto- matiskt av mikroprocessorn. Det är möjligt att genomföra avsvalnings- processen och samtidigt bibehålla en behaglig temperatur. Tack vare detta sparar man energi.

Välj i-save-läget genom att trycka på i läget COOL, ECONO COOL eller HEAT.

Ställ in temperatur, fl äkthastighet och luftfl ödesriktning.

• Samma inställning väljs nästa gång när du trycker på .• Två inställningar kan sparas. (En för COOL/ECONO COOL och en för HEAT)• Välj en temperatur, fläkthastighet och luftflödesriktning som passar rummet. Tryck på igen när du vill avbryta drift med i-save.
• Du kan även avbryta drift med i-save genom att trycka på MODE-knappen. Obs: Exempel på användning:1. LågenergilägeStäll in temperaturen 2°C till 3°C varmare i läget COOL och kallare i läget HEAT.Inställningen är lämplig för rum där ingen befinner sig samt när du sover.2. Spara inställningar som används oftaDu kan spara dina favoritinställningar för lägena COOL/ECONO COOL och HEAT. Det gör att du kan välja din favoritinställning med en knapptryckning. En enkel hämtningsfunktion gör att du kan hämta en föredragen (förin- ställd) inställning genom att trycka på knappen en gång. Du kan snabbt gå tillbaka till den föregående inställningen genom att trycka på knappen igen. JG79Y259H03_sv.indd 8 2017/10/12 14:12:00Sw-9

DRIFTLÄGE NIGHT MODE

Tryck på under drift för att aktivera NIGHT mode.

• Lampan för driftindikering lyser svagare.• Pipljudet inaktiveras utom ljudet som uppstår när läget startas eller avslutas.• Ljudnivån på utomhusenheten kommer att vara lägre än det som ang-es i SPECIFIKATIONERNA. Tryck på igen för att avbryta NIGHT mode. Obs:
• Kapaciteten för kylning/uppvärmning kan minska.• Ljudnivån på utomhusenheten kanske inte förändras efter att enheten star-tats upp, under skyddsdrift eller beroende på andra driftförutsättningar.• Fläkthastigheten på inomhusenheten ändras inte. Lampan för driftindikering blir svår att se i ett ljust rum.• Ljudnivån på utomhusenheten kommer inte att minska vid multisystemdrift. NIGHT mode ändrar ljusstyrkan hos driftindikatorn, inaktiverar pipljudet och begränsar ljudnivån på utomhusenheten. Tryck på eller under drift för att ställa in timern. (ON-timer) : Enheten slås PÅ vid den inställda tidpunkten.

(OFF-timer) : Enheten stängs AV vid den in- ställda tidpunkten.

• eller blinkar. Se till att rätt klockslag och datum har ställts in. Sid. 5 Tryck på (Öka) och (Minska) för att ställa in tid på timern. Varje tryckning ökar eller minskar den inställda tiden med 10 minuter.• Ställ in timern när eller blinkar. Tryck på eller igen för att avbryta timern. Obs:
• Timern ON och timern OFF kan användas tillsammans. -markeringen ang-er ordningen för timerfunktionerna.
• Om strömavbrott inträffar när ON/OFF-timern är inställd, se sidan 11 “Auto- matisk omstartningsfunktion”.

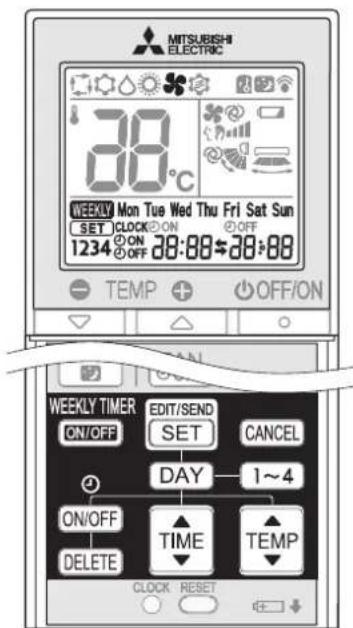

• Maximalt 4 ON- eller OFF-timers kan ställas in för enskilda veckodagar.• Maximalt 28 ON- och OFF-timers kan ställas in för en vecka. Ställa in veckotimern
• Se till att aktuellt klockslag och dag är korrekt inställda.

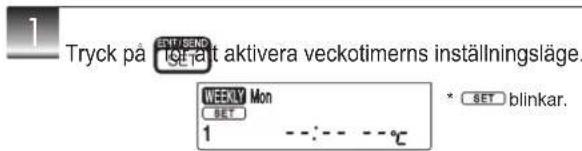

Tryck på för att aktivera veckotimerns inställningsläge.

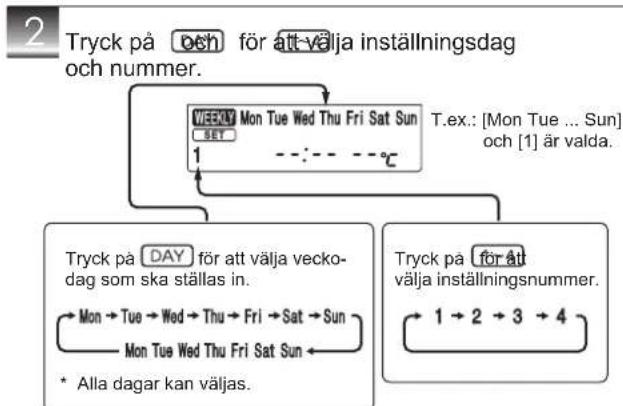

Tryck på och för att välja inställningsdag och nummer.

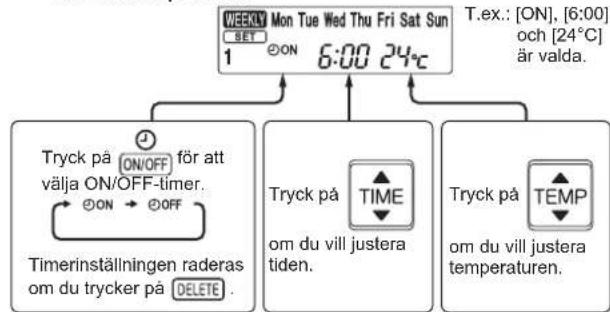

Tryck på , och för att ställa in ON/OFF, tid och temperatur. T.ex.: [ON], [6:00] och [24°C] är valda.Tryck på för att välja ON/OFF-timer.Timerinställningen raderas om du trycker på Tryck på om du vill justera tiden.Tryck på om du vill justera temperaturen. Tryck på och om du vill fortsätta att ställa in timern för andra dagar och/eller nummer.

Tryck på för att avsluta och överföra inställningen för veckotimern. Obs:

• Tryck på för att överföra veckotimerns inställningar till inomhusenhe-ten. Rikta fjärrkontrollen mot inomhusenheten i 3 sekunder.• Du behöver inte trycka på för varje inställning när du ställer in timern för mer än en veckodag eller mer än ett nummer. Tryck på en gång när alla inställningar är klara. Alla inställningar för veckotimern sparas.• Tryck på för att aktivera veckotimerns inställningsläge och håll intryckt i 5 sekunder när du vill radera alla veckotimerinställningar. Rikta fjärrkontrollen mot inomhusenheten.

Tryck på för att slå PÅ veckotimern. ( tänds.)

• Veckodagen vars timerinställningar har slutförts tänds när veckotimern är PÅ. Tryck på igen för att stänga AV veckotimern.

slocknar.) Obs: De sparade inställningarna raderas inte när veckotimern stängs AV. Kontrollera veckotimerns inställning

Tryck på för att aktivera veckotimerns inställnings- läge.

Tryck på eller när du vill visa inställningen för en viss dag eller ett visst nummer. Tryck på för att stänga veckotimerns inställ- ningsläge. Obs: visas när du har valt att visa inställningarna för alla veckodagar och en annan inställning inkluderas bland dem.* Håll knappen intryckt om du vill ändra tiden snabbt. som tidigare blin-kade slocknar och den aktuella tiden visas. blinkar. Obs: Den enkla ON/OFF-timerinställningen är tillgänglig när veckotimern är på. I så-dana fall har ON/OFF-timern prioritet över veckotimern och veckotimern aktive-ras igen när den enkla ON/OFF-timern stängs av.Tryck på för att välja vecko-dag som ska ställas in.Tryck på för att välja inställningsnummer.T.ex.: [Mon Tue ... Sun] och [1] är valda.* Alla dagar kan väljas.T. ex.: Enheten drivs på 24°C från uppstigandet fram till att hemmet lämnas och på 27°C från och med hemkomsten fram till sängdags på veckodagar. Enheten drivs på 27°C från sent uppstigande till tidigt sänggå-ende på veckosluten. Inställning1 Inställning2 Inställning3 Inställning4 Inställning1 Inställning224°C 27°C 27°C Mon Fri Sat Sun

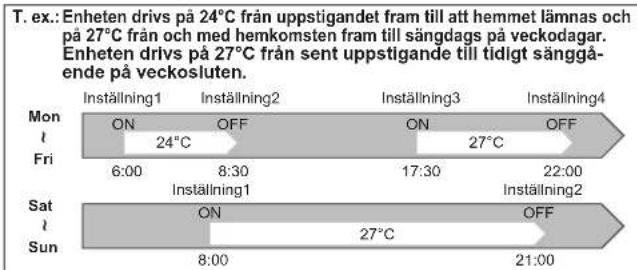

ON OFF ON OFFON OFF6:00 8:30 17:30 22:008:00 21:00

JG79Y259H03_sv.indd 10 2017/10/12 14:12:02Sw-11 När fjärrkontrollen inte kan användas... Nödfallsdriften aktiveras när du trycker på nöddriftsknappen (E.O.SW) på inomhusenheten.Varje gång E.O.SW trycks in ändras driften på följande sätt:Om ett strömavbrott inträffar eller nätströmmen stängs av under drift, startar den “automatiska omstartningsfunktionen” automatiskt enheten i samma läge som hade ställts in med fjärrkontrollen innan nätströmmen bröts. Om timern är inställd, upphävs timerinställningen, och enheten kommer att sättas igång när strömmen slås på.Om du inte vill använda denna funktion, bör du kontakta en servicerepre-sentant eftersom enhetens inställning måste ändras. Obs:

• Provkörning utförs under de första 30 minuterna vid drift. Temperaturregle-ringen fungerar inte, och fl äkthastigheten är inställd på hög.• Fläkthastigheten stiger gradvis för att blåsa ut varm luft vid nödfallsdrift med uppvärmning.• Vid nödfallsdrift med nedkylning återställs de horisontala lamellernas position inom ca en minut och sedan startar driften. NÖDDRIFT

UTOMATISK OMSTARTNINGSFUNKTION Ställ in temperaturen på: 24 °CFläkthastighet: MediumHorisontell lamell: AutoFunktionsindikeringslampaNödfallskylning COOLNödfallsvärme HEATStoppJG79Y259H03_sv.indd 11 2017/10/12 14:12:02Sw-12 ● BRUKSANVISNING ● Instruktioner: RENGÖRING

• Slå ifrån strömmen eller stäng av strömbrytaren före rengöring.• Se till att inte röra vid metalldelarna med händerna.• Använd inte bensen, thinner, polermedel eller insektsmedel.• Använd bara utspädda milda rengöringsmedel.• Använd ej skurborste, hård tvättsvamp eller liknande.• Den horisontella lamellen får ej blötläggas eller sköljas.• Använd inte vatten som är varmare än 50°C.• Utsätt inte delarna för direkt solljus, värme eller eld när de ska torka.• Rengör fl äkten varsamt eftersom den kan spricka eller skadas annars. Luftfi lter (Luftreningsfilter)

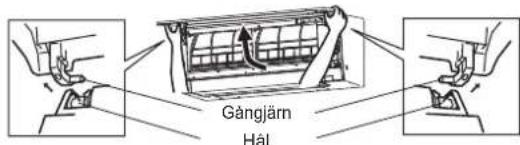

• Rengör varannan vecka • Ta bort smuts genom att dammsuga eller skölja med vatten.• Låt torka ordentligt i skugga när det har tvättats med vatten. Frontpanel Luftreningsfi lter (Silverjoniserat luftrenarfi lter, tillval) Var 3:e månad:• Avlägsna smuts med en dammsugare.När smuts inte kan tas bort med dammsugare:• Blötlägg fi ltret och dess ram i ljummet vatten innan de sköljs.• Låt torka ordentligt i skugga efter tvätt. Montera luftfi ltrets alla tungor.Varje år:• Byt till ett nytt luftreningsfi lter för bästa prestanda.• Artikelnr MAC-2370FT-E Hål GångjärnDra för att avlägsna från luftfi ltret Viktigt
• Rengör fi ltren regelbundet för bästa prestanda och för att reducera strömförbrukningen.• Smutsiga fi lter orsakar kondensation i luftkonditio-neringen som bidrar till att svamp bildas, t.ex. mögel-svamp. Luftfi ltren bör därför rengöras varannan vecka.1. Lyft frontpanelen tills ett “klick” hörs.2. Håll i gångjärnen och dra, för att demontera enligt ovanstående bild.• Torka med en torr, mjuk trasa eller skölj med vatten.• Lägg den inte i blöt i vatten i mer än två timmar.• Torka den ordentligt i skuggan innan den monteras.3. Montera frontpanelen genom att följa demonterings-anvisningarna i omvänd ordning. Stäng frontpanelen ordentligt, och tryck på de ställen som visas av pilarna.Denna information är baserad på EU-regel Nr 528/2012MODELLBETECKNINGBehandlad artikel(Namn på delarna)Aktiva substanser(CAS Nr.)EgenskapBruksanvisning(Säkerhetsinstruktioner)MSZ-AP25/35/42/50VG FILTERSilvernatriumvätezirkoniumfosfat(265647-11-8)2-octyl-2H-isothiazol-3-one (OIT)(26530-20-1)AntibakteriellAntimögelmedel• Använd denna produkt i enlighet med bruksanvis-ningen och endast för avsedd användning.• Stoppa inte produkten i munnen. Håll barn borta från produkten.MAC-2370FT-E FILTERSilverzinkzeolit(130328-20-0)Antibakteriell• Använd denna produkt i enlighet med bruksanvis-ningen och endast för avsedd användning.• Stoppa inte produkten i munnen. Håll barn borta från produkten.JG79Y259H03_sv.indd 12 2017/10/12 14:12:03Sw-13 INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK) Detta Wi-Fi-gränssnitt kommunicerar statusinformationen och styr kommandona från MELCloud genom anslutning till inomhusenheten. Presentation av Wi-Fi-gränssnittet Nr. Objekt Beskrivning1 MODE (LÄGES)-växel Den väljer lägen. RESET (ÅTERSTÄLL)-växelDen återställer systemet och ALLA inställningar. ERR (FEL)-LED (Orange)Den visar statusen för nätverksfel.4 NET (NÄT)-LED (Grön) Den visar statusen för nätverket. MODE (LÄGES)-LED (Orange)Den visar statusen för åtkomstpunktläget. UNIT (ENHETS)-LED (Grön)Den visar statusen för inomhusenheten.RESET ERR NET MODE UNIT MODE

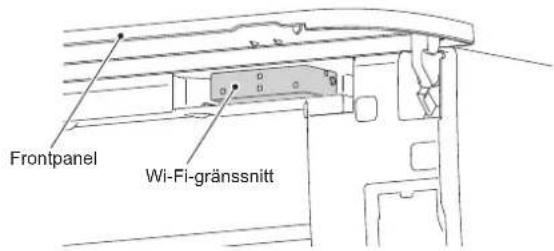

(1) MODE (LÄGES)-växel• MODE (LÄGES)-växeln används för att välja lägen i konfi gurationer.(2) RESET (ÅTERSTÄLL)-växel• Håll ner RESET (ÅTERSTÄLL)-växeln i 2 sekunder för att starta om systemet. • Håll ner RESET (ÅTERSTÄLL)-växeln i 14 sekunder för att återställa Wi-Fi-gränssnittet till fabriksinställningen.När Wi-Fi-gränssnittet återställs till fabriksinställningen förloras ALL konfi gurationsinformation. Vidtag denna åtgärd med stor försiktighet. Öppna frontpanelen och ta bort Wi-Fi-gränssnit-tet. Sid. 15 Anslut Wi-Fi-gränssnittet till routern. Ta hjälp av INSTÄLLNINGSMANUAL och SETUP QUICK RE-FERENCE GUIDE (INSTÄLLNINGSGUIDE MED SNABBREFERENS) som medföljer enheten.Gå till webbplatsen nedan för att läsa INSTÄLLNINGS-MANUALEN.http://www.melcloud.com/Support När inställningen är slutförd sätter du tillbaka Wi-Fi-gräns-snittet och stänger frontpanelen. För användarhandbok för MELCloud, gå till webbplat-sen nedan.http://www.melcloud.com/Support Obs:

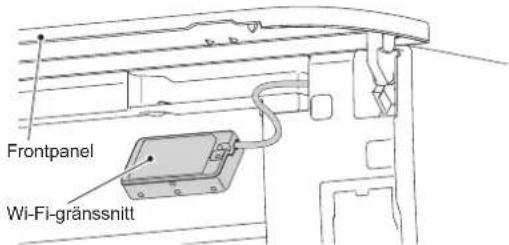

Kontrollera att routern har stöd för WPA2-AES-inställningen för kryptering innan du börjar installera Wi-Fi-gränssnittet.

Slutanvändaren skall läsa och godkänna villkoren för Wi-Fi-tjänsten innan Wi-Fi-gränssnitt börjar användas. För att slutföra anslutningen av detta Wi-Fi-gränssnitt till Wi-Fi-tjänsten kan routern behövas. Detta Wi-Fi-gränssnitt påbörjar inte överföring av några användningsdata från systemet förrän slutanvändaren registrerar och godkänner villkoren för Wi-Fi-tjänsten. Detta Wi-Fi-gränssnitt får inte installeras eller anslutas till något Mitsubishi Electric-system som är ämnat att förse någon applikation med nödvändig upp-värmning eller kylning. Skriv ner informationen om inställningen för Wi-Fi-gränssnittet på den sista sidan i den här manualen när du konfi gurerar Wi-Fi-gränssnittet.• Vid fl ytt eller avyttring återställer du Wi-Fi-gränssnittet till fabriksinställning-arna.Mitsubishi Electrics Wi-Fi-gränssnitt är utformat för kommunikation med Mitsubishi Electrics MELCloud Wi-Fi-tjänst.Tredje parts Wi-Fi-gränssnitt kan inte anslutas till MELCloud.Mitsubishi Electric är ej ansvarigt för (i) någon underprestanda för något sys-tem eller någon produkt; (ii) något system- eller produktfel; eller (iii) förlust eller skada på något sys-tem eller produkt som orsakas av eller uppkommer vid anslutning till och/eller användning av något Wi-Fi-gränssnitt från tredje part eller någon Wi-Fi-tjänst från tredje part med Mitsubishi Electric-utrustning.För den senaste informationen om MELCloud från Mitsubishi Electric Corporation, gå in på www.melcloud.com.Wi-Fi-gränssnittWi-Fi-gränssnittFrontpanelFrontpanel JG79Y259H03_sv.indd 13 2017/10/12 14:12:03Sw-14 ● BRUKSANVISNING ● NÄR DU TROR ATT DET HAR UPPSTÅTT PROBLEMV Om dessa punkter har kontrollerats och problemet trots detta kvarstår – använd inte enheten och kontakta återförsäljaren. Symptom Förklaring och kontrollpunkter Inomhusenhet Enheten går inte igång. • Är huvudströmbrytaren påslagen?• Är nätsladdens kontakt ansluten?• Har ON-timern ställts in? Sid. 9 Den horisontella lamellen rör sig ej. • Har de horisontella och vertikala lamellerna monte-rats korrekt?• Är fl äktskyddet deformerat?• När strömbrytaren slås på återställs de horison-tala lamellernas position inom ca en minut. De horisontala lamellerna fungerar sedan som vanligt när återställningen är klar. Detsamma gäller vid nödfallsdrift med nedkylning.Enheten kan inte användas under cirka 3 minuter efter en återstart.• Detta skyddar enheten enligt instruktioner från mikroprocessorn. Vänta.Imma strömmar ut genom inom-husenhetens utsläpp.• Den kalla luften från enheten kyler snabbt ner fukten i rumsluften så att det bildas imma.Rörelsen av den HORISONTELLA LAMELLEN upphör under en kort stund för att sedan starta igen.• Detta är normalt för den HORISONTELLA LAMEL-LENS svängningsrörelse.Den undre horisontala lamellen rör sig inte när SVÄNGNING är valt i läget COOL/DRY/FAN.• Det är normalt att den undre horisontala lamellen inte rör sig när SVÄNGNING är valt i läget COOL/DRY/FAN.Luftfl ödets riktning ändras under drift.Den horisontella lamellens riktning kan ej justeras via fjärrkontrollen.• När enheten används i läget COOL eller DRY och luften blåser nedåt i 0,5 till 1 timme, ställs luftfl ödets riktning automatiskt in på uppåtriktat läge för att förhindra att vattnet kondenseras och droppar.• Om luftströmmens temperatur är för låg vid upp-värmning eller om avfrostning utförs, ställs den horisontala lamellen automatiskt i horisontellt läge.Driften stoppas under cirka 10 minuter under uppvärmningen.• Utomhusenheten är i avfrostningsläge. Detta tar högst 10 minuter, vänta så länge. (När yttertemperaturen är för låg och luftfuktigheten är för hög, kan frost bildas.)Enheten startar av sig själv när huvudströmbrytaren slås på trots att den inte tagit emot signaler från fjärrkontrollen.• Dessa modeller är försedda med en automatisk om-startningsfunktion. När huvudströmbrytaren stängs av utan att enheten först har stängts av med hjälp av fjärrkontrollen, och därefter sätts på igen, kommer enheten automatiskt att starta i samma läge som den var inställd i med fjärrkontrollen innan luftkondi-tioneringen stängdes av med huvudströmbrytaren. Se “Automatisk omstartningsfunktion”. Sid. 11 De två horisontala lamellerna nuddar varandra. De horisontala lamellerna är i fel läge. De horison-tala lamellerna återgår inte till rätt “stängt läge”.Gör något av följande:• Slå av och på strömbrytaren. Kontrollera att de horisontala lamellerna fl yttas till rätt “stängt läge”.• Starta och stoppa nödfallsdrift med nedkylning och kontrollera att de horisontala lamellerna fl yttas till rätt “stängt läge”.I läget COOL/DRY stannar utomhusenheten och sedan börjar inomhusenheten gå på låg hastig-het när rumstemperaturen når den inställda temperaturen.• Om rumstemperaturen skiljer sig från den inställda temperaturen börjar inomhusfl äkten drivas i enlighet med fjärrkontrollens inställningar.Inomhusenheten missfärgas över tiden.• Även om plasten gulnar på grund av påverkan av vissa faktorer som ultraviolett ljus och temperatur, så har detta ingen effekt på produktens funktioner.Lampan för driftindikering lyser svagt. Enheten piper inte.• Är NIGHT mode aktiverat? Sid. 9 Multisystem Inomhusenheten som inte är i drift blir varm, och ett ljud som påmin-ner om rinnande vatten hörs från enheten.• En mindre mängd köldmedium fortsätter att strömma in i inomhusenheten trots att denna inte är i drift.Om värmeläget väljs startar inte driften med det samma.• Om enheten startas medan avfrostning av utom-husenheten pågår tar det ett par minuter (max. 10 minuter) att blåsa ut varm luft. Utomhusenhet Fläkten i utomhusenheten roterar ej även om kompressorn är igång. Även om fl äkten roterar, så stan-nar den efter en kort stund.• Om utomhustemperaturen är låg under kylning, kan fl äkten vara i drift emellanåt för att upprätthålla tillräcklig kylkapacitet.Vatten läcker från utomhusen-heten.• När luftkonditioneringen drivs i läget COOL (KYLA) eller DRY (TORKA), kyls rörledningen och dess anslutningar ned vilket gör att vattnet kondenserar.• I läget uppvärmning, droppar det vatten som kon-denserat på värmeväxlaren.• I läget uppvärmning, gör avfrostning att vatten som frusit till is på utomhusanläggningen smälter och börjar droppa.Vit rök strömmar ut från utom-husenheten.• I läget uppvärmning, ser den ånga som bildas vid avfrostning ut som vit rök. Symptom Förklaring och kontrollpunkter Fjärrkontroll Fjärrkontrollens display är släckt eller diffus. Inomhusenheten reagerar inte på signal från fjärrkontrollen.• Är batterierna slut? Sid. 5 • Är batteriernas polaritet (+, -) korrekt? Sid. 5 • Är någon av knapparna på fjärrkontrollen eller på någon annan elektrisk utrustning intryckt? Kyler eller värmer inte Rummet kan inte kylas ner/värmas upp tillräckligt mycket.• Är temperaturinställningen korrekt? Sid. 6 • Är fl äktinställningen lämplig? Ändra fl äkthastigheten till High eller Super High. Sid. 7 • Är fi ltren rena? Sid. 12 • Är fl äkten och värmeväxlaren i inomhusenheten rena? Sid. 12 • Finns det något som blockerar luftintaget eller luftut-blåset på inom- eller utomhusenheten?• Är några dörrar eller fönster öppna?• Det kan ta en viss tid att nå den inställda temperatu-ren eller så kan den inte uppnås beroende på rum-mets storlek, omgivningstemperaturen och liknande orsaker.• Är NIGHT mode aktiverat? Sid. 9 Rummet kan inte kylas ner tillräckligt mycket.• Om en ventilationsfläkt eller gasspis används i rummet, ökas kylbelastningen, vilket resulterar i en otillräcklig kyleffekt.• Om utomhustemperaturen är hög, kanske kyleffekten inte är tillräcklig.Rummet kan inte värmas upp tillräckligt mycket.• Om utomhustemperaturen är låg, kanske värmeef-fekten inte är tillräcklig.Luft blåser inte tillräckligt snabbt vid uppvärmning.• Vänta medan enheten förbereder utblåsning av varmluft. Luftfl öde Luften från inomhusenheten luktar konstigt.• Är fi ltren rena? Sid. 12 • Är fl äkten och värmeväxlaren i inomhusenheten rena? Sid. 12 • Enheten kan suga in odörer som sitter i väggar, mattor, möbler, tyg osv., och blåsa ut denna dåliga lukt med utblåsluften. Ljud Knakande ljud hörs. • Ljudet uppkommer vid expansion/sammandragning av frontpanelen m.m., på grund av temperaturför-ändringar. "Gurglande" ljud hörs. • Detta ljud kan höras när utomhusluft absorberas från dräneringsslangen vilket gör att vatten i drä-neringsslangen sprutar ut vid påslag av huven eller ventilationsfl äkten. Detta ljud kan även höras om utomhusluft blåser in i dräneringsslangen vid kraftiga vindar.Ett mekaniskt ljud hörs från inomhusenheten.• Det är det ljud som uppstår vi omkoppling (påsättning/avstängning) av fl äkten eller kompressorn. Ljudet av rinnande vatten hörs. • Detta är ljudet av köldmedium eller kondensvatten som strömmar i enheten. Ett väsande ljud hörs ibland. • Detta ljud uppkommer när det köldmedium som strömmar i enheten byter riktning. Timer Veckotimern fungerar inte enligt inställningarna.• Är ON/OFF-timern inställd? Sid. 9 • Överför inställningsinformationen för veckotimern till inomhusenheten igen. En lång ljudsignal hörs från inomhusenheten när informationen har tagits emot. 3 korta ljudsignaler hörs om information inte kan tas emot. Kontrollera att informationen har tagits emot. Sid. 10 • Inomhusenhetens inbyggda klocka anger fel tid om ett strömavbrott inträffar och strömmen bryts. Det kan göra att veckotimern inte fungerar som den ska. Se till att fjärrkontrollen placeras på en plats där signalen kan tas emot av inomhusenheten. Sid. 5 Enheten startas/stoppas av sig själv.• Är veckotimern inställd? Sid. 10 Wi-Fi-gränssnitt Om det uppstår ett fel medan du skapar en anslutning eller när den är i drift. Se SETUP MANUAL (INSTÄLLNINGSMANUA- LEN) om det uppstår ett fel medan du skapar en anslutning eller när den är i drift. Gå till webbplatsen nedan för att läsa INSTÄLL- NINGSMANUALEN. http://www.melcloud.com/Support JG79Y259H03_sv.indd 14 2017/10/12 14:12:03Sw-15 NÄR DU TROR ATT DET HAR UPPSTÅTT PROBLEMV Använd ej luftkonditioneringen, och kontakta din återförsäljare i följande fall:

• När vatten läcker eller droppar från inomhusenheten.

• När indikatorlampan för drift blinkar.

• Om säkringen ofta löser ut.

• Signalen från fjärrkontrollen tas inte emot i ett rum där det fi nns ett elektroniskt lysrör av ON/OFF-typ (fl uorescerande lampa/lysrör av invertertyp osv.).

• Luftkonditioneringen kan vid drift störa radio- och TV-mottagningen. En signalförstärkare kan komma att behövas för den utrustning som störs.

• När onormala ljud hörs.

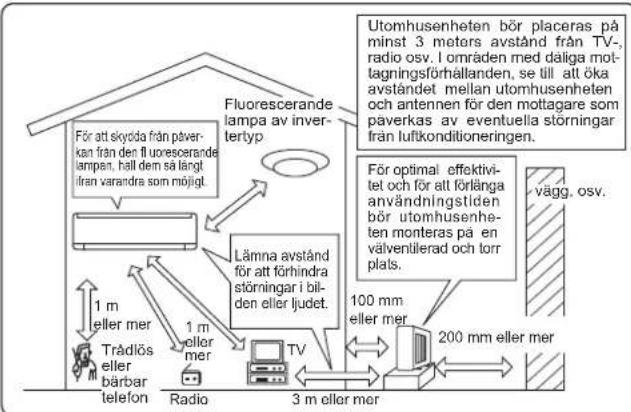

• När det uppstår ett köldmedelsläckage. JG79Y259H03_sv.indd 15 2017/10/12 14:12:03Sw-16 ● BRUKSANVISNING ● Installationsplats Undvik att installera luftkonditioneringen på följande platser.

• På platser med mycket maskinolja.

• Saltbemängda omgivningar som t.ex. havsstränder.

• Där sulfi dgas bildas, som t.ex. vid heta källor, avlopp, spillvatten.

• Där olja kan stänka eller oljig rök fi nns i luften (t.ex. i kök eller fabriker, där plastens egenskaper kan förändras eller skadas).

• Där det fi nns högfrekvensutrustning eller trådlös utrustning.

• Där luften från utomhusenhetens luftutblås är blockerad.

• Där driftljudet eller luft från utomhusenheten stör grannhusen.

• En monteringshöjd på mellan 1,8 m och 2,3 m rekommenderas för inom- husenheten. Konsultera din återförsäljare och detta inte är möjligt.

• Använd inte luftkonditioneringen under invändig byggnation och ytbehand- ling eller medan du vaxar golvet. Ventilera rummet väl efter att sådant arbete utförts innan du använder luftkonditioneringen. Annars kan fl yktiga beståndsdelar fastna inuti luftkonditioneringsenheten, vilket resulterar i vat- tenläckage eller spridning av kondensvatten.

• Använd inte Wi-Fi-gränssnittet nära elektrisk medicinsk utrustning eller perso- ner som har någon medicinsk apparat, som t.ex. en pacemaker eller en ICD (implanterbar defi brillator). Det kan resultera i en olycka pga. funktionsstörningar i den medicinska utrust- ningen eller apparaten.

• Denna utrustning skall installeras och användas med ett minsta avstånd på 20 cm mellan enheten och användaren eller andra i närheten.

• Använd inte Wi-Fi-gränssnittet nära andra trådlösa enheter, mikrovågsugnar, bärbara telefoner, eller telefaxmaskiner. Det kan orsaka funktionsstörningar. INSTALLATIONSPLATS OCH ELARBETE

Använd COOL-läget inställt på den högsta temperatu- ren eller FAN-läget i 3 till 4 timmar. Sid. 6

• Detta torkar upp enhetens insida.

• Fukt i luftkonditioneringen kan skapa gynnsamma förhållanden för svampbildning, t.ex. mögelsvamp.

Tryck på för att stoppa driften.

Stäng av huvudströmbrytaren och/eller dra ur nätslad- den ur vägguttaget.

Ta ur alla batterier i fjärrkontrollen. När luftkonditioneringen används på nytt:

Rengör luftfi ltret. Sid. 12

Kontrollera att luftintag och luftutblås på inom- och utomhusenheterna inte är blockerade.

Kontrollera att jordanslutningen är utförd på korrekt sätt.

Läs “FÖRBEREDELSER FÖRE ANVÄNDNING” och följ instruktionerna. Sid. 5

• Tillse att luftkonditioneringen har en egen strömförsörjningskrets.

Var noga med att inte överskrida huvudströmbrytarens/säkringens kapacitet. Om du har några frågor – välkommen att kontakta återförsäljaren. För att skydda från påver-kan från den fl uorescerande lampan, håll dem så långt ifrån varandra som möjligt.vägg, osv.Fluorescerande lampa av inver-tertypLämna avstånd för att förhindra störningar i bil-den eller ljudet. 1 m eller mer Radio100 mm eller mer Trådlös eller bärbar telefon3 m eller mer 1 m eller merUtomhusenheten bör placeras på minst 3 meters avstånd från TV-, radio osv. I områden med dåliga mot-tagningsförhållanden, se till att öka avståndet mellan utomhusenheten och antennen för den mottagare som påverkas av eventuella störningar från luftkonditioneringen.200 mm eller merFör optimal effektivi-tet och för att förlänga användningstiden bör utomhusenhe-ten monteras på en välventilerad och torr plats.JG79Y259H03_sv.indd 16 2017/10/12 14:12:04Sw-17 Inomhus Utomhus

Värme Övre gräns 27°C DB

-15°C DB -16°C WB -20°C DB -21°C WB Garanterat arbetsområde Obs: Märkdata Kylning — Inomhus: 27 °C DB, 19 °C WB Utomhus: 35 °C DB Uppvärmning — Inomhus: 20 °C DB Utomhus: 7 °C DB, 6 °C WB DB: Torr lampa WB: Våt lampa SPECIFIKATIONER Wi-Fi-gränssnitt Modell MAC-566IFB-E Ingående spänning DC 12,7 V (från inomhusenhet) Effektförbrukning MAX 2 W Storlek H×B×D (mm) 79×44×18,5 Vikt (g) 60 (inklusive kabel) Effektnivå för sändare (MAX) 17,5 dBm @IEEE 802.11b RF-kanal 1 kanal - 13 kanaler (2 412 - 2 472 MHz) Radioprotokoll IEEE 802.11b/g/n (20) Kryptering AES Autentisering WPA2-PSK Programvaruversion XX.00 För Försäkran om överensstämmelse, gå till webbplatsen nedan. http://www.melcloud.com/Support Modell Inomhus MSZ-AP25VG(K) MSZ-AP35VG(K) MSZ-AP42VG(K) MSZ-AP50VG(K) Utomhus MUZ-AP25VG(H) MUZ-AP35VG(H) MUZ-AP42VG(H) MUZ-AP50VG(H) Funktion Kyla Värme Kyla Värme Kyla Värme Kyla Värme Strömförsörjning ~ /N, 230 V, 50 Hz Effekt kW 2,5 3,2 3,5 4,0 4,2 5,4 5,0 5,8 Ingång kW 0,60 0,78 0,99 1,03 1,30 1,49 1,55 1,60 Vikt Inomhus kg 10,5 Utomhus kg
