Produkttype	Højtryksrenser
Mærke	Kärcher
Model	K5 Power Control Car & Home
Mål (L x B x H)	402 x 306 x 588 mm
Vægt i drift	14,8 kg
Strømforsyning	230 V, 50 Hz, 2,1 kW
Beskyttelsesklasse	IPX5
Arbejdstryk	12,5 MPa
Maks. tilladt tryk	14,5 MPa
Vandgennemstrømning	7,5 l/min
Maks. gennemstrømning	8,3 l/min
Rengøringsmiddelgennemstrømning	0,3 l/min
Maks. vandindløbstemperatur	40 °C
Maks. indløbstryk	1,2 MPa
Lydtryksniveau	76 dB(A)
Hovedfunktioner	Højtryksrensning, sugning af vand fra beholdere, brug af rengøringsmiddel via Plug 'n' Clean-system, roterende vaskebørste
Sikkerhedsanordninger	Hovedafbryder, pistollås, Auto-Stop-funktion, motorvarmebeskyttelse
Løbende vedligeholdelse	Rengøring af filteret i vandindløbstilslutningen, tømning før frost
Reservedele og reparerbarhed	Originalt tilbehør og reservedele anbefales; garantiperiode efter land, kontakt kundeservice

Ofte stillede spørgsmål - K5 Power Control Car & Home Kärcher

Hvordan bruger jeg rengøringsmiddel med denne højtryksrenser?

For at bruge rengøringsmiddel sættes en Plug 'n' Clean-flaske i det dertil beregnede rum, brug Vario Power-lansen i position MIX. Rengøringsmidlet blandes derefter med vandstrålen ved lavt tryk. Du kan også bruge den valgfrie skumdyse.

Hvordan afblæser jeg apparatet efter en periode uden brug?

Tænd for apparatet, lås pistolen op, og tryk på håndtaget uden tilsluttet lanse i ca. 2 minutter, indtil vandet løber uden bobler. Slip håndtaget, lås det, og tilslut derefter lansen.

Hvad gør jeg ved trykfald?

Kontrollér først, at vandhanen er helt åben, og at gennemstrømningen er tilstrækkelig. Rens filteret i vandindløbstilslutningen. Hvis problemet fortsætter, afblæs luften fra apparatet som beskrevet i vejledningen.

Kan jeg bruge regnvand fra en tønde med denne model?

Ja, du kan suge vand fra en åben beholder ved at bruge KÄRCHER-sugeslangen (specielt tilbehør). Fyld slangen med vand, skru den på vandindløbstilslutningen, og dyp den anden ende i vandet. Den maksimale sugehøjde er 0,5 m.

Hvordan opbevarer jeg højtryksrenseren efter brug?

Adskil lansen fra pistolen, afbryd højtryksslangen fra pistolen, opbevar slangen og strømkablet på apparatet. Anbring apparatet på en plan overflade. Ved længere tids opbevaring skal apparatet tømmes helt for at undgå frost.

Hvad betyder trykindikatoren på Power Control-pistolen?

Indikatoren viser det indstillede trykniveau: HARD (sten, asfalt), MEDIUM (bil, mursten), SOFT (træ, cykel), MIX (rengøringsmiddel). Drej på Vario Power-lansen for at ændre niveauet.

Hvordan beskytter jeg apparatet mod frost?

Tøm apparatet og tilbehøret helt. Luk for vandforsyningen, afbryd højtryksslangen fra pistolen, tænd for apparatet, og vent 1 minut, indtil der ikke kommer mere vand. Opbevar i et frostfrit rum.

Apparatet starter ikke, hvad skal jeg kontrollere?

Kontrollér, at stikket er sat i, og at spændingen svarer til typeskiltet. Hvis motoren er overophedet, kan varmebeskyttelsen have slukket apparatet: sluk for apparatet, lad det køle af i 1 time, og prøv igen. Hvis problemet fortsætter, kontakt kundeservice.

Hvilket tilbehør følger med K5 Power Control Car & Home?

Leverancen omfatter højtryksrenseren, en Power Control-pistol, to lanser (Vario Power og Rotabuse), en højtryksslange, en Plug 'n' Clean-rengøringsmiddelflaske, et opbevaringsnet, skruer og rawplugs til montering, og brugsanvisningen.

Hvordan renser jeg filteret i vandindløbstilslutningen?

Fjern koblingen fra vandindløbstilslutningen, tag filteret ud med en flad tang, rens det med rindende vand, og sæt det derefter tilbage i tilslutningen. Kontrollér, at det ikke er beskadiget, før det sættes på plads.

BRUGSANVISNING K5 Power Control Car & Home Kärcher

Generelle henvisninger 43

KARCHER Home & Garden App 43

Miljobeskyttelse 44

Korrekt anvendelse 44

Tilbehør ogreservedele 44

Leveringsomfang 44

Beskrivelse af maskinen 44

Sikkerhedsanordninger 45

Symboler pà maskinen 45

Montering 45

Ibrugtagning 45

Drift 46

Transport 47

Opbevaring 47

Hjaelp ved fejl 47

Tekniske data 48

EU-overensstemmelseserklaering 48

Generelle henvisninger

Laes den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug Forste gang. Bet

jen maskinen i overensstemmelse hermed.

Opbevar begge hæfter til senere brug eller tilkommen de brugere.

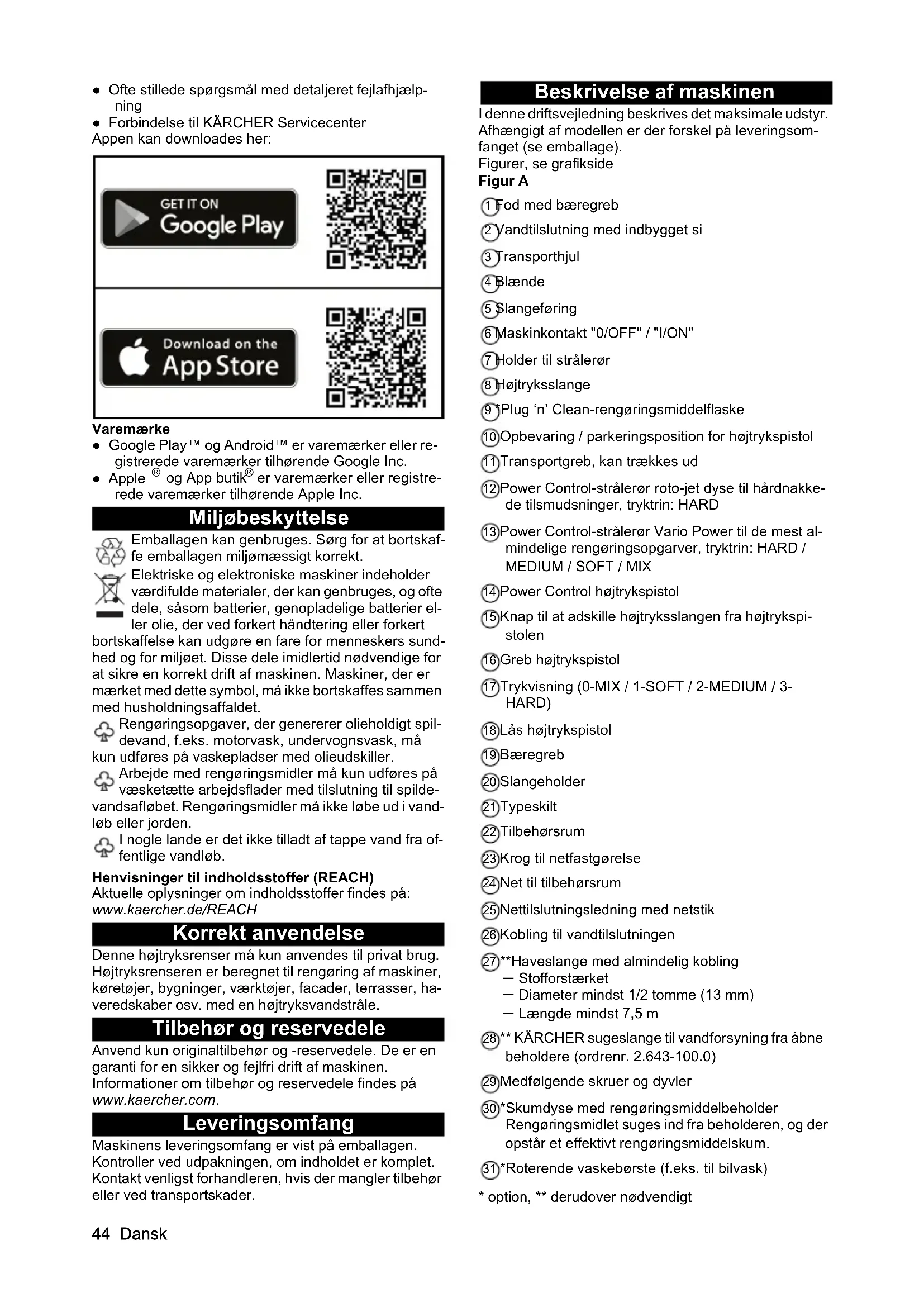

KARCHER Home & Garden App

KARCHER Home & Garden App indeholder:

• Oplysninger om montering og idrifttagning
• Oplysninger om anvendelsesomrader

• Tips og tricks

• Ofte stillende sporgsmål med detaljeret fejafhjælp-ning

• Forbindelse til KARCHER Servicecenter Appen kan downloads her:

Varemaerke

• Google Play™ og Android™ er varemærker aller registrerede varemærker tilhorende Google Inc.
• Apple® og App butik® er varemærker aller registrerende varemærker tilhorende Apple Inc.

Miljøbeskyttelse

Emballagen kan genbruges. Sorg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder vardifulde materialer, der kan genbruges, og ofte dele, sasom batterier, genopladelige batterier eler olie, der ved forkert handtering aller forkert

bortskaffelse kan udgore en fare for menneskers sundhed og for miljoet. Disse dele imidlertid ndvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, ma ikke bortskaffesammen med husholdningsaffaldet.

Rengøringsopgaver, der genererer olieholdigt spildevand, f.eks. motorvask, undervognsvask, kun udfores pa vaskepladser med olieudskiller.

Arbejde med rengøringsmidler mag kun udfores pa vasketaete arbejdslader med tilstluting til spildevandsaflobet. Rengøringsmidler mag ikke lobe ud i vandlob eller jorden.

I nogle lande er det ikke tilladt af tappede vand fra offentlige vandlob.

Henisninger til indholdsstoffer (REACH)

Denne hojtryksrenser ma kun anvendes til privat brug. Hjtryksrenseren er beregnet til rengoring af maskiner, koretoger, bygninger, vaerktojer, facader, terrasser, haveredskaber osv. med en hojtryksvandstrale.

Tilbehör og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele vindes pa www.kaearcher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehörller ved transportskader.

Beskrivelse af maskinen

I denote driftsvejledning beskrives det maksimale udstyr. Afhengigt af modellen er der forskel pa leveringsomfanget (se emballage).

Figurer, se grafikside

Figur A

① od med baeregreb
2Yandtilsutninqmed indbygget si
③Transportjul
4Blaende
⑤ slangeforing
(6)Maskinkontakt "0/OFF" / "I/ON"
7 Holder til straleror
8 HoJtryksslange
Plug 'n' Clean-rengöringsmiddelflaska
10Opbevaring / parkeringsposition for hojtrykspistol
1Transportgreb,kantraekkesud
12 Power Control-straleror roto-jet dyse til hardnakke- de tismudsninger, tryktrin: HARD
13 Power Control-straleror Vario Power til de mest al-mindelige rengaringsopgarver,tryktrin: HARD/MEDIUM/SOFT/MIX
(14)Power Control hojtrykspistol
15Knap til at adskille hojtryksslangen fra hojtrykspi-stolen
16Greb hojtrykspistol
17Trykvisning (0-MIX / 1-SOFT / 2-MEDIUM / 3-HARD)
18Las hojtrykspistol
(19)Baeregreb
20Slangeholder
2 Typeskilt
22Tilbehorsrum
23Krog til netfastgorelse
24Net til tilbehorsrum
25Nettilsutningsledning med netstik
26Kobling til vandtilslutningen
27**Haveslange med almindelig kobling Stofforstaerket Diameter mindst 1/2 tome (13 mm) Laengde mindst 7,5 m
28** KARCHER sugeslange til vandforsyning fra abne beholdere (ordrenr. 2.643-100.0)
29 Medfolgende skruer og dyvler
30Skumdyse med rengøringsmiddelbeholder Rengøringsmidlet suges ind fra beholderen, og der opstar et effektivt rengøringsmiddelskum.
^31 Roterende vaskebørste (f.eks. til bilvask)
option, ** derudover nødvendigt

Medfolgende skruer og dyvler

Figur B

①Pyvelfod(2stk.)
② Skrue M 4x20 (2stk.)
3 Skrue M 4x22 (2 stk.)
④ Skrue M 4x16 (8stk.)

Sikkerhedsanordninger

FORSIGTIG

Manglende aller ændrede sikkerhedsanordninger
Sikkerhedsanordninger fungerer som din beskyttelse.
Sikkerhedsanordninger ma aldrig ændres aller ignoreres.

Maskinkontakt

Maskinkontakten forbindrerenutilsigtet start af maskinen.

Las hojtrykspistol

Lasen spærer højtrykspistolens greb og hindrer, at maskinen starter utilsigtet.

Auto-stop-funktion

Nár grebet på højtrykspistolen slippes, frakobler trykkontakten pumpen, og hjtryksstralen stopper. Hvis dertrykkes på grebet, tilkobles pumpenigen.

Motorværn

Maskinens motorværn frakobles ved for hoot strormforbrug.

Symboler på maskinen

Hojtryksstralen må ikke rettes mod personer, dyr,ændt elektrisk udstyr eller mod delve maskinen.

Beskyt maskinen mod frost.

Maskinen må ikke sluttes direkte til det offentlige drikkevandsnet.

Montering

Figurer, se grafikside.

Gör de medfolgende skruer og den passende skruetrækker klar.

Inden ibrugtagningen skal de Iose dele, der folger med maskinen, monteres.

Monter hjul

1. Saet hjulene i.

Obs

1. Fastgør hjulene med 1 skrue hver.

Montering af foden

Figur D

1. Sæt foden i.
2. Saet de 2 dyvler i hullerne indtil anslag.
3. Fastgor foden med 2 skruer.

Montering af opbevaringen til straleror

1. Sæt opbevaringen til strålerørene i.
2. Fastgor opbevaringen med 2 skruer.

Figur E

1. Fastgor blaenden med 4 skruer.

Figur F

Montering af transportgrebet

1. Sæt transportgrebet pa.

Figur G

1. Fastgor transportgrebet med 2 skruer.

Montering af tilbehørsnettet

1. Hæng tilbehørsnettet på krogene.

Figur H

Stik højtryksslangen gennem slangeføringen

1. Stik hojtryksslangen gennem slangeforgen bagfra.

Figur I

Monter koblingen til vandtilslutningen

1. Skru koblingen til vandtilslutningen på maskinens vandtilslutting.

Figur J

Ibrugtagning

1. Stil maskinen på en jævn flade.
2. Rul hojtryksslangen helt af, og Iøsn eventuelle sljfer og snoninger.
3. Traek hojtryksslangen helt frem gennem slangefo- ringen.
4. Stik hojtryksslangen ind i hojtrykspistolen, til det kan hores, at den gär i hak.

Obs

Sorg for, at niplen er justeret korrekt.

Figur K

1. Kontroller, at forbindelsene er sikre ved at trække i hojtryksslangen.
2. Sæt netstikket i en stikkontakt.

Vandforsyning

Tilslutningsværdier, se typeskiltet eller kapitel Tekniske data.

Overhold forskrifterne fra vandforsyningsvirksomheden.

BEMERK

Skader på grund af forurenet vand

Forurenjing i vandet kan beskadige pumpen og tilbehøret.

KÄRCHER anbefaler at bruge KÄRCHER-vandfiltret til beskyttelse (specialtilbehør, ordrenummer 4.730-059).

Tilslutting til vandledningen

BEMAERK

Slangekobling med aquastop på maskinens vandtilslutting

Beskadigelse af pumpen

Brug aldrig en slangekobling med aquastop pa maskinens vandtilsutning.

Du kan bruge en aquastop-kobling pa vandhanen.

1. Sæt haveslangen på koblingen til vandtilsutningen.
2. Tilslut haveslangen til vandledningen.
3. Abn vandhanen welt.

Figur L

Sug vandet ud af abne beholderde

Denne hojtryksrener er sammen med KARCHER-sugeslangen med kontraventil (specialtilbehør, bestillingsnr. 2.643-100) egnet til opsugning af overfladevand, f.eks. fra regnvantstandonder eller damme (maksimal opsugningshjoje, se kapitel Tekniske data).

Ved sugedrift er koblingen til vandtilsutningen ikke nødvendig.

1. Fyld sugeslangen med vand.

2. Skru sugeslangen på maskinens vandtilsutnong hæng den på en vandkilde (f.eks. en regnvandstønde).

Udluftning af maskinen

1. Tænd maskinen "I/ON".
2. Lås grebet på hjorykspistolen op.
3. Tryk på grebet på højtrykspistolen.
   Maskinenændes.
4. Lad maskinen kore mindst 2 minutter, indtil der kommer vand ud eden bobler ved hjtrykspistolen.
5. Slip grebet pa hjtrykspistolen.
6. Lås grebet på hjorykspistolen.

Drift

BEMAERK

Trolpa pumpen

Beskadigelse af maskinen

Hvis maskinen ikke opbygger et tryk inden for 2 minut- ter, skal du slukke maskinen og gore som beskrevet i henvisningerne i kapitlet Hjælp ved fejl.

Power Control System

Trykvisningen på højtrykspistolen viser det aktuelt indstillede tryktrin under driften med et Power Control straleror.

Obs

Materials modstandsdygtighed kan variere meget af haengigt af alder og tilstand. Anbefalingerne er derfor ikke bindende.

Obs

Trykvisningen er/DD meingsfuld under driften med overfladrens og andet tilbehor.

Visning Tryktrin Anbefales til f.eks.
3 HARD	HARD Stente rasser af brosten el- ler vaskebeton, asfalt, meta- loverflader, haveudstyr (trillebør, spade osv.)
2 MEDIUM	MEDIUM Personbiler/motorcykler, murstensoverflader, pudse- de vægge, plastmøbler
1 SOFT	SOFT Træoverflader, cykler, sand- stensoverflader, rattanmøbl- ler
0 MIX	MIX Drift med rengøringsmiddel

Drift med hojtryk

BEMAERK

Beskadigelse af lakerede ellr sarte overflader

Overflader bliver beskadiget ved for lille straleafstand,
eller hvis der vaelges et uegnet straleror.

Hold en straleafstand på mindest 30~cm ved rengoring af lakerede overflader.

Rengør ikke bildæk, lak Eller sarte overflader som træ med roto-jet dysen.

1. Sæt et strålerør ind i højtrykspistolen, og fastgør det ved at dreje 90^ .

Figur M

1. Taend maskinen ("I/ON").
2. Las grebet pa hojtrykspistol op.

3. Tryk pa grebet pa hojtrykspistolen. Maskinen taendes.

4. Drej Power Control strålerøret Vario Power, indtil det krævede tryktrin vises på trykvisningen.

Drift med vaskebørste

BEMERK

Lakskader

Skader på overflader på grund af tilsmudset vaskebørste

Kontroller, at vaskeborsten er uden smuds-ller andre partikler inden brugen.

Obs

När der bruges vaskebörster, fungerer maskinen med lavtryk. Derfor kan der tilføjes rengøringsmiddel.

1. Sæt vaskebørsten ind i højtrykspistolen, og fastgøn den ved at dreje 90^ .

Drift med rengøringsmiddel

△FARE

Manglende overholdelse af sikkerhedsdatabladet

Alvorlige sundhedsskader på grund af ukorrekt anvendelse af rengøringsmidlet

Overhold sikkerhedsdatabladet fra rengoringsmiddelproducenten, specielt henvisningerne vedr. personligt beskyttelseesudstyr.

Obs

Rengøringsmidlet kan kun tilsaêtes ved lavtryk.

Obs

Til drift med rengoringsmidler er det nodvendigt med en Plug 'n' Clean-rengoringsmiddelflaske. KARCHER-rengoringsmiddel kan kobes klar til brug i en Plug 'n' Cleanrengoringsmiddelflaske.

1. Tag laget på Plug 'n' Clean-rengøringsmiddelflasken af.
2. Tryk rengøringsmiddelflaskan med abningen nedad ind i tilslutningen til Plug 'n' Clean-rengøringsmiddelflaskan.

Figur N

1. Brug strålerøret Vario Power.
2. Drej straleroretiretning af "MIX", indtil "MIX" vises pa hojtrykspistolen. Under driften tilsaettes rengoringsmiddeloplosnigen til vandstralen.
3. Brug skumdysen after valg.

a Fyld rengøringsmiddeloplosning i rengørings-middeltanken. Overhold i den forbindelse doseringsangivelsen pa rengøringsmidlets emballage.
b Forbind skumdysen med rengøringsmiddelbeholderen.
c Sæt skumdysen ind i højtrykspistolen, og fastgør den ved at dreje 90^ .

Figur O

Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tøre overflade og lad det virke (ikke tøre).
2. Skyl den Iøsnede snavs af med højtryksstrålen.

After drift med rengoringsmiddel

1. Træk Plug 'n' Clean-rengøringsmiddelflaskan ud af holderen, og luk den med laget.
2. Stil rengöringsmiddelflasken i holderen med laget opad for at opbevare den.
3. Skyl maskinen i ca. 30 sekunder med rent vand.

Afbrydelse af driften

1. Slip grebet på højtrykspistolen.

Hvis grebet slippes, frakobles maskinen. Hojtrykket i systemet bevares.

1. Lás grebet pá hjtrykspistolen.

Figur P

1. Sæt højtrykspistol med strålerør i parkeringsposition.
2. Sluk maskinen "0/OFF" ved arbejdspauser over 5 minutter.

Aflutnag af driften

FORSIGTIG

Tryk i systemet

Kvæstelser på grund af vand, der trænger ud ukontrolleret unter højtryk

Hojtryksslangen ma kun afbrydes fra hojtrykspistol erller maskinen, nar der ici er tryki systemet.

1. Slip grebet på hjtrykspistolen.
2. Luk vandhanen.
3. Tryk pa grebet pa hojtrykspistolen i 30 sekunder. Det tryk, der er tilbage i systemet, reduceres.
4. Slip grebet på hjorykspistolen.
5. Las grebet pahojtrykspistolen.
6. Afbryd maskinen fra vandforsyningen.
7. Sluk maskinen "0/OFF".
8. Trak netstikket ud af stikkontakten.

Transport

△FORSIGTIG

Manglende overholdelse af vægten

Vær opmaerkoms pa maskinens vægt ved transporten.

Bae maskinen

1. Inden liggende transport skal Plug 'n' Clean-rengø-ringsmiddelflaskan trækkes ud af holderen og lukkes med låget.
2. Maskinen sikres mod at blive forskrubbet aller vaelte.

Opbevaring

FORSIGTIG

Manglende overholdelse af vægten

Vær opmaerkoms pa maskinens vægt ved opbevaring.

Opbevaring af maskinen

1. Stil maskinen på en jævn flade.
2. Adskil stralererret fra hjtrykspistolen.
3. Tryk på afbryderen på højtrykspistolen, og adskil højtryksslangen fra hjorytkspistolen.
4. Opbevar højtryksslangen på maskinen.
5. Pak nettilslutningsledning og tilbehør på maskinened.

Inden laengere tids opbevaring skal der tages hensyn til yderligere henvisninger, se kapitel Pleje og vedligeholdelse.

Fare for elektrisk stød

Kvæstelser ved berøring på grund af stromførende del Sluk for maskinen.

Traknetstikket ud.

Maskinen er vedligeholdesesfri, dvs. at du ikke skal udføre regelmaessig vedligeholdelse.

Frostbeskyttelse

BEMERK

Frostfare

Apparater, der ikke er tomt welt, kan ødelægges på grund af frost.

Folgende skal vare opfyldt:

• Maskinen er afbrudt fra vandforsyningen.
• Hojtrykspistol er koblet fra hojtryksslangen.
• Taend maskinen "I/ON".
• Vent maks. 1 minut, til der ikke mere løber vand ud ved højtryksslangen.
• Sluk maskinen.
• Maskinen og alt udstyr skal opbevares i et frostsik-kert rum.

Rengør sien i vandtilsutningen

BEMERK

Beskadiget si vandtilsutningen

Beskadigelse af maskinen på grund af vandforurening Kontroller sien for skader, inden den sættes ind i vandtilslutningen.

Rengor ved behov sien i vandtilsutningen.

1. Fjern koblingen fra vandtilsutningen.
2. Traek sien ud med en fladtang.
3. Rengør sien under rindende vand.

Figur Q

1. Sæt sien ind i vandtilsutningen.

Hjælp ved fejl

Fejl skyldes ofte enkle arsager, som du selv kan afhjape ved hjaelp af folgende oversigt. I tvivilstilfaelde ellerved fejl, der/DDke naevnes her, skal du kontakte den autoriserede kundeservice.

△FARE

Fare for elektrisk stød

Kvæstelser ved berøring på grund af strømførende dels Sluk for maskinen.

Trak netstikket ud.

Maskinen kører jegke

1. Tryk på grebet på hjtrykspistolen. Maskinen taendes.
2. Kontroller, om den angivne spænding på typeskiltet stemmer overens med strømkildens spænding.
3. Kontroller nettilslutningsledningen for skader.
4. Hvis motoren er overbelastet, og motorværnet er udlost:

a Sluk maskinen "0/OFF".

b Lad maskinen afkøle 1 time.

c Taend maskinen "I/ON", og tag den i driftigen.

Hvis fejlen forekommer flere gange, skal maskinen kontrolleres af kundeservice.

Maskinen starterkke, motor brummer

Spændingssvigt på grund af svagt strømnet eller ved brug af et forlaengerkabel

1. Ved tilkobling skal der først trykkes pa grebet pa højtrykspistolen, derefterændes maskinen "I/ON".

Trykket i maskinen opbygges/DD

Vandtilforslen er for lav
1. Abn vandhanen welt.
2. Kontroller, at vandtillobet har tilstrækkelig transportmaengde.
Sien i vandtilslutningen er tilsmudset.
1. Traek sien i vandtilsutningen ud med en fladtang.
2. Rengør sien under rindende vand.
Der er luft i maskinen.
1. Udluft maskinen:

a Tænd maskinen.uden tilsluttet straleror i maks. 2 minutter.
b Tryk pa hojtrykspistolen, og vent, til derkommen vand ud eden bobler ved hojtrykspistolen.
c Tilslut straleroret.
d Overhold den maksimale indsugningshjde ved sugedrift (se kapitel Tekniske data).

Kraftige tryksvingninger

1. Rengor hojtryksdysen:

a Fjern smuds fra dysehullet med en nal.
b Skyl hojtryksdysen forfra med vand.

1. Kontroller vandindlobsmaengden.

Maskine utæt

1. En lille utaethed pa maskinen er tekniske betinget. Send bud after den autorisere kundeservice ved stor utaethed.

Rengøringsmidlet suges/DD

1. Anvend Vario Power-straleroret og drej til "MIX".
2. Kontroller, om Plug 'n' Clean-rengøringsmiddelflaksken sidder med abningen nedad i til Slutningen til rengøringsmidlet.

Garanti

I de enkelte lande gelder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl pa maskinen afhjelpes Gratis inden for garantien, safremt fejlen kan tilskrives en materiale-ller produktionsfejl. Hvis du onsker at gore garantien geldende, bedes du henvende dig til sin forhandler erller narmeste kundeservice medbringende kvittering for kobet. (Se adressen pa bagsiden)

Tekniske data

Elektrisk tilslutning

Spænding	V
Fase	~	1
Frekvens	Hz
Til Slutningseffekt		kW
Kapslingsklasse		IPX5
Beskyttelsesklasse		I
Netsikring (træg)	A 10

Vandtilslutting

Tilløbstryk (maks.)	MPa	1,2
Tilløbstemperatur (maks.)	°C	40
Tilløbsmænge (min.)	l/min	10
Indsugningshøjde (maks.) m	0,5

Effektdata maskine

Driftstryk	MPa	12,5
Maks. tilladt tryk	MPa	14,5
Transportmængde, vand	l/min	7,5
Transportmængde maks.	l/min	8,3
Transportmængde, rengørings-middel	l/min	0,3
Højtrkspistolens tilbageslagskraft N 20

Målo g vægt

Typisk driftsvægt		kg	14,8
Længde		mm	402
Bredde		mm	306
Højde mm	588

Beregnede vardier iht. EN 60335-2-79

Hand-arm-vibrationsværdi	m/s2	<2,5
Usikkerhed K	m/s2	0,6
Lydtryksniveau L pA	dB(A)	76
Usikkerhed K pA	dB(A)	3
Lydeffektniveau L wA + usikkerhed K wA	dB(A)	92

Der tages forbehold for tekniske andringer.

EU-overensstemmelseserklaering

Hermed erklær vi, at nedenstaende maskine på grund af sin udformning og konstruktion i den udforelse, i hvilken den saelges af os, overholder EU-direktivernes relevante, grundlaeggende sikkerheds- og sundhedsmaesige krav. Hvis maskinen ænres utden aftale med os, mister davon attest sin gyldighed.

Produkt: Hojtryksrenser

Type: 1.324-xxx

Anvendte harmoniserede standarder

EN 50581
EN 55014-1:2017
EN 55014-2: 2015
EN 60335-1
EN 60335-2-79
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233:2008

Anvendt overensstemmelsesvurderingsproces

Underskriverne handler på forretningsledelsens vegne og med dennes fuldmagt.

H. Jenner

Kontroller at innholdet i pakken er komplett nr du pakker ut. Manglende tilbehørller transportskader skalmeldes til forhandleren.

Medfolgende skruer og plugger

Figur B

① Pluggstandfot(2 styk.)
② Skrue M 4x20 (2 stk.)
③ Skrue M 4x22 (2stk.)
4 Skrue M 4x16 (8 stk.)

Symboler på apparatet

Ilke rett høytrykssstralen mot personer, dyr, aktiv elektrisk utrustning ellermot selve apparatet.

Beskytt apparatet mot frost.

Apparatet mä ikke umiddelbart kobles til det offentlige drikkevannsnettet.

Montering

Ha klar skruene som folger med og en passende skrutrekker.

Monter pà de lòse delene som følger med før apparatet tas i bruk.

Montere hjul

1. Sett inn hjulene.

Merknad

Skade på lakkerte eller ømfintlige overflater

Overflatene kan ta skade av for kort straleavstand ellersdorsom det velges et uegnet straleror.

Hold en straleavstand på minst 30 cm ved rengjöring av lakkerte overflater.

1. Sett et straleror i hoytrykkspistolen og las det ved a dreie det 90^ rundt.

Figur M

Det er luft i apparatet.

1. Luft ut apparatet:

a Fjern smuss fra dyseboringen med en nal.
b Skyll hoytrykksdysen forfra med vann.

1. Kontroller vanntillopsmengden.

Lekk apparatus

1. Litt lekkasje fra apparatet mā man regne med. Ved stor utetthet mā du kontakte autorisert kundeservice.

Anvendte samsvarsvdurderingsprossesser

2000/14/EF:Vedlegg V

Lydeffektnivá dB(A)

M80 89

Garantert: 92

25Nätkabel med nätkontakt
