BRUGSANVISNING PFS 710 D3 PARKSIDE

1. Sikkerhed på arbejdspladsen .......................................................91

4. Anvendelse og behandling af elværktøjet ..............................................92

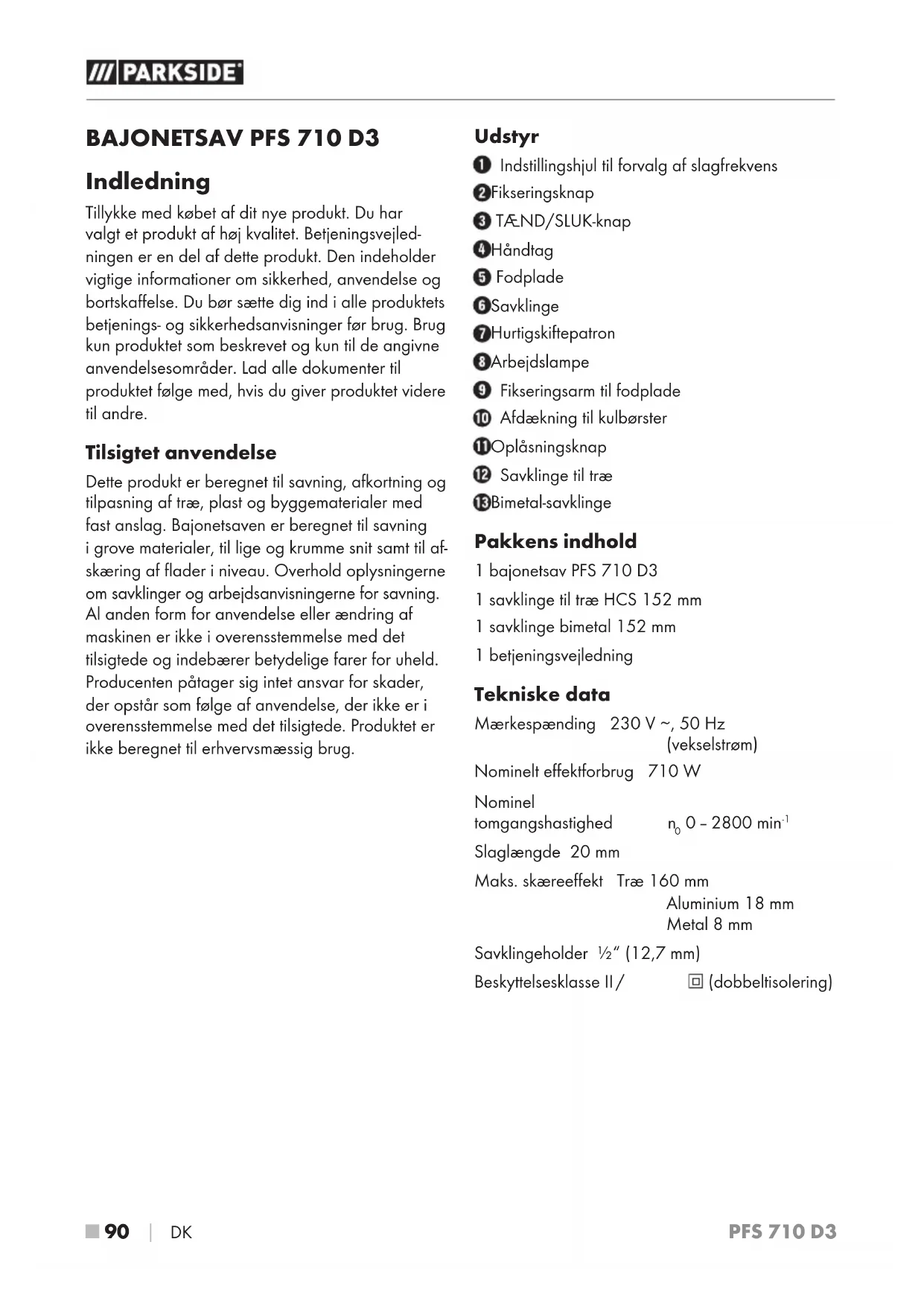

Indledning Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejled- ningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaffelse. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Lad alle dokumenter til produktet følge med, hvis du giver produktet videre til andre. Tilsigtet anvendelse Dette produkt er beregnet til savning, afkortning og tilpasning af træ, plast og byggematerialer med fast anslag. Bajonetsaven er beregnet til savning igrove materialer, til lige og krumme snit samt til af- skæring af flader i niveau. Overhold oplysningerne om savklinger og arbejdsanvisningerne for savning. Al anden form for anvendelse eller ændring af maskinen er ikke i overensstemmelse med det tilsigtede og indebærer betydelige farer for uheld. Producenten påtager sig intet ansvar for skader, der opstår som følge af anvendelse, der ikke er i overensstemmelse med det tilsigtede. Produktet er ikke beregnet til erhvervsmæssig brug. Udstyr Indstillingshjul til forvalg af slagfrekvens Fikseringsknap TÆND/SLUK-knap Håndtag Fodplade Savklinge Hurtigskiftepatron Arbejdslampe Fikseringsarm til fodplade Afdækning til kulbørster Oplåsningsknap Savklinge til træ Bimetal-savklinge Pakkens indhold 1 bajonetsav PFS 710 D3 1 savklinge til træ HCS 152 mm 1 savklinge bimetal 152 mm 1 betjeningsvejledning Tekniske data Mærkespænding 230 V ∼, 50 Hz (vekselstrøm) Nominelt effektforbrug 710 W Nominel tomgangshastighed n

Slaglængde 20 mm Maks. skæreeffekt Træ 160 mm Aluminium 18 mm Metal 8 mm Savklingeholder ½“ (12,7 mm) Beskyttelsesklasse II / (dobbeltisolering)PFS 710 D3 DK 

 91 ■ Støjemissionsværdi Måleværdi for støj beregnet iht. EN 62841. Det A-vægtede støjniveau for elværktøjet udgør typisk: Lydtrykniveau L

= 99 dB (A) Usikkerhed K = 5 dB Bær høreværn! Vibrationsværdier (vektorsum i tre retninger) beregnet iht. EN62841: Samlet vibrationsværdi Savning af spånplader a h,B = 9,8 m/s

Savning af træbjælker a h,WB = 12,1 m/s

BEMÆRK ► De angivne samlede vibrationsværdier og de angivne vibrationsemissionsværdier er målt iht. standardiserede testmetoder og kan anvendes til sammenligning af forskellige elværktøjer. ► De angivne samlede vibrationsværdier og de angivne støjemissionsværdier kan også anvendes til en indledende vurdering af faren ved belastningen. ADVARSEL! ► Svingnings- og støjemissionen kan afvige fra de angivne værdier under den faktiske an- vendelse af elværktøjet afhængigt af måden, elværktøjet anvendes på og især af emnet, der forarbejdes. ► Prøv at holde belastningen så lav som muligt. Vibrationsbelastningen kan f.eks. reduceres ved brug af handsker ved anvendelse af værktøjet samt ved nedsættelse af den tid, værktøjet bruges. Her skal der tages hensyn til hele driftscyklussen (f.eks. perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt, men kører uden belastning). Generelle sikkerheds- anvisninger til elværktøj ADVARSEL! ► Læs alle sikkerhedsanvisninger, instruktio- ner, illustrationer og tekniske data, som dette elværktøj er forsynet med. Hvis de efterfølgende anvisninger ikke overholdes, kan det medføre elektrisk stød, brand og/ eller alvorlige kvæstelser. Opbevar sikkerhedsanvisningerne og -instruktionerne til senere brug. Begrebet ”elværktøj”, der anvendes i sikkerhedsanvis- ningerne, henviser både til elværktøj, der anvendes med ledning til lysnettet, og batteridrevet elværktøj (uden strømledning).

1. Sikkerhed på arbejdspladsen

a) Hold arbejdspladsen ren og godt oplyst. Rod og dårligt oplyste arbejdspladser kan medføre uheld. b) Arbejd aldrig med elværktøj i eksplosions- farlige omgivelser, hvor der befinder sig brændbare væsker, gasser eller støv. Elværk- tøj danner gnister, som kan antænde støvet eller dampene. c) Hold børn og andre personer på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over elværktøjet.

2. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe ind i stik- kontakten. Stikket må ikke ændres på nogen måde. Der må ikke bruges adapterstik sammen med beskyttelsesjordet elværktøj. Uændrede stik og de rigtige stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har jordforbindelse.PFS 710 D3 ■ 92 

 DK c) Hold elværktøjet væk fra regn og fugt. Hvis der kommer vand ind i elværktøjet, er der forhøjet risiko for elektrisk stød. d) Brug ikke tilslutningsledningen til noget, den ikke er beregnet til, f.eks. til at bære eller hænge værktøjet op i eller til at trække stikket ud af stikkontakten. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammen- filtrede tilslutningsledninger øger risikoen for elektrisk stød. e) Hvis du anvender elværktøj udendørs, må du kun bruge forlængerledninger, som også er godkendt til udendørs brug. Når du anvender en forlængerledning, der er beregnet til uden- dørs brug, reduceres risikoen for elektrisk stød. f) Hvis det ikke er muligt at undgå at bruge elværktøjet i fugtige omgivelser, skal der installeres en fejlstrømsafbryder. Installation af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

a) Vær opmærksom og bevidst om, hvad du laver, og arbejd fornuftigt med elværktøjet. Brug ikke elværktøjet, hvis du er ukoncentreret eller påvirket af narkotika, alkohol eller medi- cin. Selv et øjebliks uopmærksomhed ved brug af elværktøjet kan medføre alvorlige kvæstelser. b) B rug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Når du bruger personligt beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerheds- hjelm og høreværn afhængigt af elværktøjets type og anvendelse, reduceres risikoen for per- sonskader. c) Undgå uønsket igangsætning. Kontrollér, at elværktøjet er slukket, før du forbinder det med elforsyningen og/eller tilslutter batteriet, løfter elværktøjet eller bærer det. Hvis du bæ- rer elværktøjet rundt med fingeren på kontakten, eller hvis elværktøjet sluttes til strømforsyningen, mens det er tændt, kan der opstå uheld. d) Fjern indstillingsværktøj eller skruenøgler, før du tænder for elværktøjet. Hvis der sidder et værktøj eller en skruenøgle på en roterende del af elværktøjet, kan det medføre personskader. e) Undgå unormale kropsstillinger. Sørg for, at du står sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer. f) Bær velegnet påklædning. Bær ikke løstsid- dende tøj eller smykker. Hold hår og tøj på afstand af dele, der bevæger sig. Løst tøj, smykker eller hår kan gribe fat i dele, der bevæ- ger sig. g) Hvis der kan monteres støvopsugnings- og opsamlingsanordninger, skal disse tilsluttes og anvendes korrekt. Anvendelse af denne type anordninger nedsætter støvrisikoen. h) Lad dig ikke lulle ind i en falsk følelse af sikker- hed, og tilsidesæt ikke sikkerhedsreglerne for elværktøj, selv om du er fortrolig med elværk- tøjet efter mange ganges anvendelse. Uforsig- tige handlinger kan føre til alvorlige kvæstelser på en brøkdel af et sekund.

4. Anvendelse og behandling

af elværktøjet a) Overbelast ikke elværktøjet. Brug et elværktøj, der er egnet til arbejdet. Du arbejder bedre og mere sikkert i det angivne effektområde, hvis du bruger det rigtige elværktøj. b) Brug ikke elværktøj med defekt kontakt. Elværktøj, som ikke længere kan tændes og slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern det aftagelige batteri, før du foretager indstil- linger på produktet, udskifter indsatsværktøj eller lægger elværktøjet fra dig. Disse for- holdsregler forhindrer, at elværktøjet starter ved en fejl. d) Opbevar elværktøj uden for børns række- vidde, når værktøjet ikke anvendes. Personer, som ikke kender elværktøjet, eller som ikke har læst disse anvisninger, må ikke bruge produktet. Elværktøj er farligt, hvis det anvendes af uerfarne personer.PFS 710 D3 DK 

 93 ■ e) Vedligehold elværktøjet og dets indsatsværk- tøj omhyggeligt. Kontrollér, om bevægelige dele fungerer, som de skal og ikke sætter sig fast, om dele er defekte eller så beskadigede, at elværktøjets funktion er forringet. Få be- skadigede dele repareret, inden du bruger elværktøjet. Mange uheld skyldes dårligt vedli- geholdt elværktøj. f) Hold skærende værktøj skarpt og rent. Om- hyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre. g) Brug elværktøj, indsatsværktøj, udskiftelige dele osv. iht. disse anvisninger. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Anvendelse af elværktøj til andet end den tilsigtede anvendelse kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefla- der gør sikker betjening og kontrol over elværk- tøjet umulig i uforudsete situationer.

a) Lad kun en kvalificeret reparatør reparere dit elværktøj og kun med originale reservedele. Derved garanteres det, at elværktøjets sikker- hed bevares. Specielle sikkerhedsanvisninger forbajonetsave For at undgå risiko for personskader og brand samt sundhedsrisici ■ Hold fast i elværktøjet på de isolerede gribeflader, når du udfører arbejde, hvor elværktøjet kan ramme skjulte strømled- ninger eller produktets egen ledning. Kontakt med en spændingsførende ledning kan også sætte produktdele af metal under spænding og medføre elektrisk stød. ■ Fastgør og fastgør emnet til en stabil overflade ved hjælp af klemmer eller andre midler. Hvis du holder emnet i hånden eller mod din krop, bliver det ustabilt, hvilket kan føre til tab af kontrol. ■ Brug støvmaske! Originalt tilbehør/originalt ekstraudstyr ■ Brug kun tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen, eller hvis montering er kompatibel med elværktø- jet. Brug af andre indsatsværktøjer eller andet tilbehør end det, der anbefales i betjeningsvej- ledningen, kan betyde, at der er øget fare for personskader. Oplysninger om savklinger Du kan også bruge andre savklinger, hvis de har det rigtige universalskaft – ½” (12,7 mm). På mar- kedet findes savklinger i forskellige længder, som er optimeret til bajonetsavens anvendelsesformål. BEMÆRK ► TPI = teeth per inch = antal tænder pr. 2,54 cm Træsavklinge Mål: 152 mm, 6 TPI Bedst egnet til: savning af konstruktionstræ, spån- plader, krydsfiner og paneler samt til dyksnit. Bimetalsavklinge Mål: 152 mm, 24 TPI Bedst egnet til: savning af plader, profiler og rør – fleksibelt og brudresistent.PFS 710 D3 ■ 94 

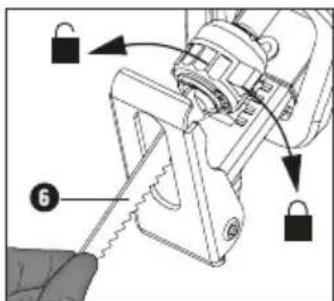

 DK Før første brug Montering/udskiftning af savklinge ADVARSEL! ► Træk stikket ud af stikkontakten, før du arbejder på produktet. Ellers er der fare for person- skader. ♦ Drej hurtigskiftepatronen indtil modstand, og hold den i denne position. ♦ Sæt den ønskede savklinge ind i hurtigskifte- patronen indtil modstand. OBS! ► Tænderne på savklingen skal vende nedad! ♦ Slip hurtigskiftepatronen - den skal gå tilbage til udgangspositionen. Nu er savklingen låst fast. Drejning af håndtaget FARE FOR PERSONSKADER! ► Træk stikket ud af stikkontakten, før du arbejder på produktet. Håndtaget kan drejes 90° til højre eller venstre. Derved kan TÆND/SLUK-knappen anbringes ien bedre position afhængigt af arbejdsbe- tingelserne. ♦ Tryk på oplåsningsknappen, og drej håndtaget til højre eller venstre. ♦ Lad håndtaget gå i indgreb. Indstilling af bundpladen FARE FOR PERSONSKADER! ► Træk stikket ud af stikkontakten, før du arbejder på produktet. ♦ Indstil fodpladen efter skæredybden. ♦ Dette gøres ved at løsne fikseringsarmen og anbringe fodpladen i den ønskede position. ♦ Denne position fastlåses ved stramning af fikse- ringsarmen

Forvalg af slagfrekvens Med indstillingshjulet kan du forvælge den ønskede slagfrekvens (

= lavere slagfrekvens, + = højere slagfrekvens). Slagfrekvensen kan også ændres under driften. Første brug Tænd/sluk Ved drift kan du vælge mellem momentdrift og permanent drift. Tænd for momentdrift ♦ Tryk på TÆND/SLUK-knappen . Arbejdslam- pen lyser, når der trykkes lidt på tænd/sluk- knappen , eller hvis den trykkes helt ned, og giver mulighed for oplysning af arbejdsområdet under ugunstige belysningsforhold. Sluk for momentdrift ♦ Slip TÆND/SLUK-knappen. Tænd for permanent drift ♦ Tryk på TÆND/SLUK-knappen , og lås den i indtrykket stilling ved hjælp af fikserings- knappen . Sluk for permanent drift ♦ Tryk på TÆND/SLUK-knappen , og slip den igen.PFS 710 D3 DK 

 95 ■ Sikker betjening af bajonetsaven Bundpladen kan drejes og indstilles efter emnet og giver dermed sikker understøttelse. Bundpladen skal altid være tæt op ad emnet, når produktet er i drift. Arbejdsanvisninger for savning ♦ Undersøg materialet, der skal forarbejdes, for fremmedlegemer som søm, skruer mv. og fjern disse. ♦ Sørg for, at produktets ventilationsåbninger ikke tildækkes. ♦ Tænd for produktet, før det holdes hen mod materialet, der skal forarbejdes. ♦ Sluk øjeblikkeligt for produktet, hvis savklingen sætter sig fast. Spred den savede rille med et egnet værktøj, og tag bajonetsaven ud. ■ Brug en savklinge og en slagfrekvens, der passer til materialet, der skal forarbejdes. ■ På markedet findes savklinger i forskellige længder, som er optimeret til bajonetsavens anvendelsesformål. ■ Sav materialet med jævn fremføring. Savning i niveau: Ved hjælp af fleksible savklinger med den rigtige længde kan du afsave udragende dele som f.eks. rør i niveau med væggen. Gør følgende:

1. Læg savklingen direkte på væggen.

2. Bøj klingen med et tryk på siden af bajonet-

saven, så fodpladen ligger op ad væggen.

3. Tænd for produktet som ovenfor beskrevet, og

sav emnet af med et konstant tryk. Dyksnit FORSIGTIG! RISIKO FOR TILBAGESLAG! ► Dyksnit må kun udføres i bløde materialer (træ og lign.). Gør følgende:

1. Anbring bajonetsaven med underkanten af

fodpladen mod emnet. Tænd for produktet.

2. Vip bajonetsaven fremad, og sænk savklingen

SKADER! Sluk altid produktet, før du arbejder på det. ■ Træk stikket ud af stikkontakten, før rengør produktet. ■ Udskift savklingen, så snart fortandingen bliver sløv, så savearbejdet kan udføres problemfrit. ■ Hold altid produktet og ventilationsåbningen tør. Hvis ventilationsåbningerne tilstoppes, er der risiko for overophedning og/eller skader på produktet. ■ Rengør produktet, når arbejdet er afsluttet. ■ Der må ikke komme væske ind i produktet. Brug en klud til rengøring af huset. Brug aldrig benzin, opløsningsmidler eller rensemidler, som angriber plast. ■ Rengør savklingeholderen med en pensel eller ved at blæse den ren med trykluft.PFS 710 D3 ■ 96 

 DK Garanti for Kompernass Handels GmbH Kære kunde På dette produkt får du 3 års garanti fra købsda- toen. I tilfælde af mangler ved produktet har du en række juridiske rettigheder i forhold til sælgeren af produktet. Dine juridiske rettigheder forringes ikke af den nedenfor anførte garanti. Garantibetingelser Garantiperioden begynder på købsdatoen. Opbevar venligst kvitteringen et sikkert sted. Den er nødvendig for at kunne dokumentere købet. Hvis der inden for tre år fra dette produkts købs- dato opstår en materiale- eller fabrikationsfejl, vil produktet – efter vores valg – blive repareret eller udskiftet, eller købsprisen vil blive refunderet gratis til dig. Denne garantiydelse forudsætter, at det defekte produkt afleveres, og købsbeviset (kvitterin- gen) forevises i løbet af fristen på tre år, og at der gives en kort skriftlig beskrivelse af, hvori manglen består, og hvornår den er opstået. Hvis defekten er dækket af vores garanti, får du et repareret eller et nyt produkt retur. Reparation eller ombytning af produktet udløser ikke en ny garanti- periode. Garantiperiode og juridiske mangelkrav Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede fandtes ved køb, samt manglende dele, skal anmeldes straks efter udpakningen. Når ga- rantiperioden er udløbet, er reparation af skader betalingspligtig. Garantiens omfang Produktet er produceret omhyggeligt efter strenge kvalitetsretningslinjer og testet grundigt inden leve- ringen. Garantien dækker materiale- og fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage og derfor kan betragtes som sliddele, eller skader på skrøbelige dele som f.eks. kontakter eller dele af glas. Denne garanti bortfalder, hvis produktet er blevet beskadiget, ikke er forskriftsmæssigt anvendt eller vedligeholdt. For at sikre forskriftsmæssig anven- delse af produktet skal alle anvisninger nævnt i betjeningsvejledningen nøje overholdes. Anven- delsesformål og handlinger, som frarådes eller der advares imod i betjeningsvejledningen, skal ubetinget undgås. Produktet er kun beregnet til privat og ikke til kom- mercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien. Garantiperioden gælder ikke ved ■ Normalt forbrug af batteriets kapacitet ■ Erhvervsmæssig anvendelse af produktet ■ Beskadigelser eller ændringer på produktet udført af kunden ■ Manglende overholdelse af sikkerheds- og vedligeholdelsesforskrifter, betjeningsfejl ■ Skader som følge af naturkatastrofer Afvikling af garantisager For at sikre en hurtig behandling af din anmeldelse bør du følge nedenstående anvisninger: ■ Ved alle forespørgsler bedes du have kvitterin- gen og artikelnummeret (IAN)383460_2107 klar som dokumentation for købet. ■ Artikelnummeret kan du finde på typeskiltet på produktet, som indgravering på produktet, på betjeningsvejledningens forside (nederst til venstre) eller som klæbemærke på bag- eller undersiden af produktet. ■ Hvis der opstår funktionsfejl eller øvrige mang- ler, bedes du først kontakte nedennævnte ser- viceafdeling telefonisk eller via e-mail. ■ Et produkt, der er registreret som defekt, kan du derefter indsende portofrit til den oplyste serviceadresse med vedlæggelse af købsbevis (kvittering) og en beskrivelse af, hvori manglen består, og hvornår den er opstået.PFS 710 D3 DK 

 97 ■ På www.lidl-service.com kan du downloade denne og mange andre manualer, produktvideoer og installationssoftware. Med denne QR-kode kommer du direkte til Lidl- servicesiden (www.lidl-service.com) og kan åbne den ønskede betjeningsvejledning ved indtastning af artikelnummeret (IAN) 383460_2107. ADVARSEL! ► Få produktet repareret på et serviceværk- sted eller af en elektriker og kun med origi- nale reservedele. Derved garanteres det, at produktets sikkerhed bevares. ► Hvis dette produkts tilslutningsledning be- skadiges, skal den udskiftes med en særlig tilslutningsledning, som leveres af producen- ten eller dennes kundeservice. BEMÆRK ► Reservedele, som ikke er angivet (som f.eks. kulbørster, kontakter), kan bestilles i vores call-center. Service Service Danmark Tel.: 32 710005 E-Mail: kompernass@lidl.dk IAN 383460_2107 Importør Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.

KOMPERNASS HANDELS GMBH

BURGSTRASSE 21 44867 BOCHUM TYSKLAND www.kompernass.com Bortskaffelse Emballagen består af miljøvenlige materialer, som kan bortskaffes på de lokale genbrugspladser. Bortskaf ikke elværktøj sammen med almindeligt husholdningsaffaldet! I henhold til EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og harmonisering til national lovgivning skal kasseret elværktøj indsamles sorteret og afleveres til miljørigtig genvinding. Aflever produktet på de kommunale genbrugspladser. Du kan få oplysninger om bortskaffelse af udtjente produkter hos kommunen. Bortskaf emballagen miljøvenligt. Vær opmærksom på mærkningen på de forskellige emballeringsmaterialer, og aflevér dem sorteret til bortskaf- felse. Emballagematerialerne er mærket med forkortelserne (a) og tallene (b) med følgende betydning: 1–7: Plast, 20–22: Papir og pap, 80–98: Kompositmaterialer. Du kan få oplysninger hos kommunen om bortskaffelse af udtjente produkter. Produktet kan genbruges, er underlagt udvidet producentansvar og indsamles separat.PFS 710 D3 ■ 98 

• Ansvaret for udstedelsen af denne overensstemmelseserklæring er udelukkende producentens. Den ovenfor beskrevne genstand i erklæringen opfylder forskrifterne i EU-parlamentets og Rådets direktiv 2011/65/EU af

8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
