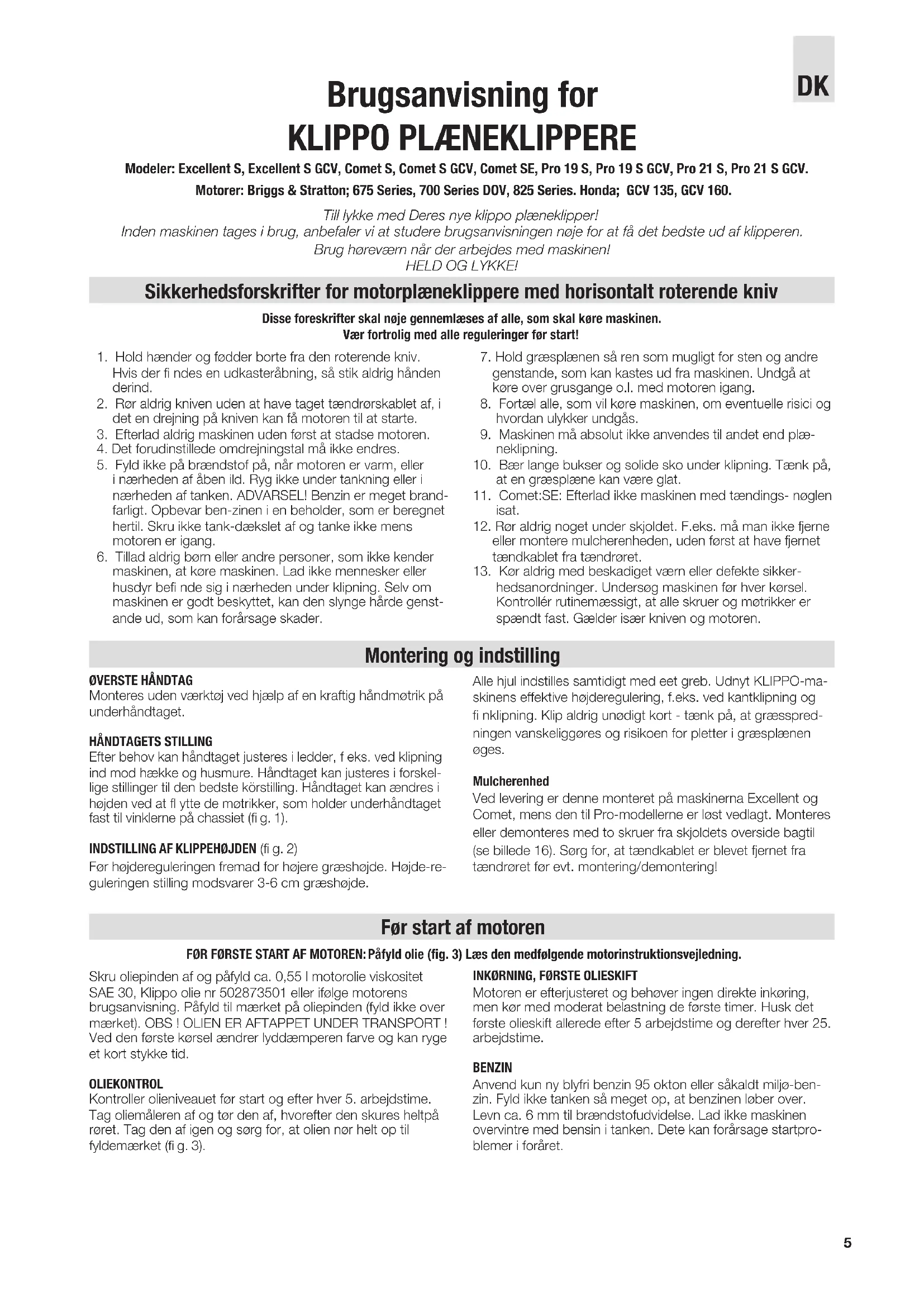

BRUGSANVISNING Pro 21 S GCV Klippo

1. Hold hænder og fødder borte fra den roterende kniv.

Hvis der fi ndes en udkasteråbning, så stik aldrig hånden derind.

2. Rør aldrig kniven uden at have taget tændrørskablet af, i

det en drejning på kniven kan få motoren til at starte.

3. Efterlad aldrig maskinen uden først at stadse motoren.

4. Det forudinstillede omdrejningstal må ikke endres.

5. Fyld ikke på brændstof på, når motoren er varm, eller

i nærheden af åben ild. Ryg ikke under tankning eller i nærheden af tanken. ADVARSEL! Benzin er meget brand- farligt. Opbevar ben-zinen i en beholder, som er beregnet hertil. Skru ikke tank-dækslet af og tanke ikke mens motoren er igang.

6. Tillad aldrig børn eller andre personer, som ikke kender

maskinen, at køre maskinen. Lad ikke mennesker eller husdyr befi nde sig i nærheden under klipning. Selv om maskinen er godt beskyttet, kan den slynge hårde genst- ande ud, som kan forårsage skader.

7. Hold græsplænen så ren som mugligt for sten og andre

genstande, som kan kastes ud fra maskinen. Undgå at køre over grusgange o.l. med motoren igang.

8. Fortæl alle, som vil køre maskinen, om eventuelle risici og

hvordan ulykker undgås.

9. Maskinen må absolut ikke anvendes til andet end plæ-

at en græsplæne kan være glat.

11. Comet:SE: Efterlad ikke maskinen med tændings- nøglen

12. Rør aldrig noget under skjoldet. F.eks. må man ikke fjerne

eller montere mulcherenheden, uden først at have fjernet tændkablet fra tændrøret.

13. Kør aldrig med beskadiget værn eller defekte sikker-

hedsanordninger. Undersøg maskinen før hver kørsel. Kontrollér rutinemæssigt, at alle skruer og møtrikker er spændt fast. Gælder især kniven og motoren.

Monteres uden værktøj ved hjælp af en kraftig håndmøtrik på underhåndtaget.

Efter behov kan håndtaget justeres i ledder, f eks. ved klipning ind mod hække og husmure. Håndtaget kan justeres i forskel- lige stillinger til den bedste körstilling. Håndtaget kan ændres i højden ved at fl ytte de møtrikker, som holder underhåndtaget fast til vinklerne på chassiet (fi g. 1). INDSTILLING AF KLIPPEHØJDEN (fi g. 2) Før højdereguleringen fremad for højere græshøjde. Højde-re- guleringen stilling modsvarer 3-6 cm græshøjde. Alle hjul indstilles samtidigt med eet greb. Udnyt KLIPPO-ma- skinens effektive højderegulering, f.eks. ved kantklipning og fi nklipning. Klip aldrig unødigt kort - tænk på, at græsspred- ningen vanskeliggøres og risikoen for pletter i græsplænen øges. Mulcherenhed Ved levering er denne monteret på maskinerna Excellent og Comet, mens den til Pro-modellerne er løst vedlagt. Monteres eller demonteres med to skruer fra skjoldets overside bagtil (se billede 16). Sørg for, at tændkablet er blevet fjernet fra tændrøret før evt. montering/demontering! Skru oliepinden af og påfyld ca. 0,55 l motorolie viskositet SAE 30, Klippo olie nr 502873501 eller ifølge motorens brugsanvisning. Påfyld til mærket på oliepinden (fyld ikke over mærket). OBS ! OLIEN ER AFTAPPET UNDER TRANSPORT ! Ved den første kørsel ændrer lyddæmperen farve og kan ryge et kort stykke tid. OLIEKONTROL Kontroller olieniveauet før start og efter hver 5. arbejdstime. Tag oliemåleren af og tør den af, hvorefter den skures heltpå røret. Tag den af igen og sørg for, at olien nør helt op til fyldemærket (fi g. 3).

INKØRNING, FØRSTE OLIESKIFT

Motoren er efterjusteret og behøver ingen direkte inkøring, men kør med moderat belastning de første timer. Husk det første olieskift allerede efter 5 arbejdstime og derefter hver 25. arbejdstime. BENZIN Anvend kun ny blyfri benzin 95 okton eller såkaldt miljø-ben- zin. Fyld ikke tanken så meget op, at benzinen løber over. Levn ca. 6 mm til brændstofudvidelse. Lad ikke maskinen overvintre med bensin i tanken. Dete kan forårsage startpro- blemer i foråret. FØR FØRSTE START AF MOTOREN: Påfyld olie (fi g. 3) Læs den medfølgende motorinstruktionsvejledning. Disse foreskrifter skal nøje gennemlæses af alle, som skal køre maskinen. Vær fortrolig med alle reguleringer før start! Montering og indstilling Før start af motoren Sikkerhedsforskrifter for motorplæneklippere med horisontalt roterende kniv DK6 Start av motoren Generelt VEDLIGEHOLDELSE Tag tændrørskabeletaf først, inden vedligeholdelses-arbejde påbegyndes! Ved rensning på undersiden, udskiftning av kniv osv. skal klipperen stilles med tændrøret vendt upad. Brændstoftanken bør ikke være mere end halvt fyldt, ellers kan brændstoftanken lække gennem tankventilationen. Sikre klipperen i dette leje inden rensning eller knivskifte påbegyn- des. Gør man det på denne måde er man sikker på at der ikke sker bensin- eller oliespild, og at olie kommer på tændrø- ret, i luftfi lteret eller noget andet sted hvor olien forårsager driftforstyrelser eller startproblemer. VEDLIGEHOLDELSEFORSKRIFTER Maskinen bør indleveres til eftersyn hos et autoriseret værksted efter hver sæson. Maskiner med katalysator skal inlevereres til eftersyn hos et autoriseret værksted hver tredie år eller for hver 100 driftstimer, alt efter hvad der kommer først. Hold maskinen ren på underneden og ovenpå. Ved arbejde under maskinen placer maskinen med tændrøret opad. Børst straks græsset af, indenn det tørrer. Efterspænd alle bolte og skruer. Smør fjedre og aksler efter hvar sæson. Tør gerne blanke dele af med en klud med rustbeskyttelseolie. Ved erhvervs-mæssig anvendelse anbefales rutinemæssigt eftersyn efter hver 50 driftstimer. Anvend kun KLIPPO orginale reservedele og tilbehør. (Krav for CE mærkning). Udskiftning af knive En kraftig skivefjeder presser knivtallerken/kniven mod en friktionsskive. For afmontering af knivbolte anbefaler vi en 14 mm ring eller gaffelnøgle. Slå på nøglen, om nødvendigt. Bolten er normaldrejet (Højre). Ved montering spændes bolten hårdt, slå forsigtigt på nøglen med en hammer. Kniven fungerer også som svinghjul. Hvis den slingrer, kan motorer gå ujævnt eller være vankelig at starte, f.eks. eftertænding. OBS! For at undgå vibrationer, monter kniven med mærket på knivholderen mod siden af kniven. Se fi g. 7 (mulcher), fi g. 8 (Cross-Cut). VIBRATIONER Kør aldrig med unormalt vibrerende maskine. Hvis kniven beskadiges, udskift kniven. LUFTFILTERSERVICE 675 Series- og 825 Series-motorer (fi g. 9 og 10) Rens fi lteret hver tredie måned eller hver 25. arbejdstime, hvad der måtte komme først. OBS ! Rens fi lteret oftere under forhold med meget støv.

1. Løs skruen og fjern dækslet som vist på billedet.

2. Tag forsigtigt fi lteret af.

3. Rens fi lteret ved at banke det forsigtigt mod en plan over-

fl ade. Hvis det er meget snavset, bør det udskiftes.KOM ALDRIG OLIE PÅ FILTERET, ANVEND ALDRIG TRYKLUFT TIL RENSNING ELLER TØRRING AF FILTERET.

4. Påmonter fi lteret, sæt dækslet på og spænd skruen

grundligt. Vedligeholdelse 825 Series-motor

1. Ved start af kold motor: stil gasreguleringshåndtaget på fuld

gas (symbol: Hare). Tryk Prime-gummihætten (billedet 4) i bund 3 gange. Den er placeret foran på motoren. I kold vejr kan det være nødvendigt at gentage proceduren, undgå at drukne motorer i benzin. Hvis motorer alligevel forsluger sig, forsøg då at starte med gashåndtaget i tomgangsleje (symbol: skildpadde). Starter motoren stadigvæk ikke, tag tændrøret ud og tør det rent for benzin og evt. smuds. Ved start af varm motor er det sædvanligtvis ikke nødvendigt at aktivere primehætten.

2. Sikkerhedsbøjlen (billedet 5b) skal være trykket helt ind til

håndtaget, ved start og kørsel.

3. Start ved æt kraftigt træk i snoren.

675 Series-motor, 700 Series DOV-motor

1. Sikkerhedsbøjlen (billedet 5b) skal være trykket helt ind til

håndtaget, ved start og kørsel.

2. Start ved æt træk i snoren.

ling, tryk skydeanordningen så langt frem som muligt og åben for benzinhanen (bag luftfi ltret på motorens venstre side). Hvis motoren drukner, så forsøg at starte med regulatoren i tomgangsstilling (skærmtag). Starter motoren ikke, så tag tændstykket af, og tør det evt. rent for benzin og snavs. Ved start af varm motor, behøves normalt ingen choker.

2. Sikkerhedsbøjlen (billedet 5b) skal være trykket helt ind til

håndtaget, ved start og kørsel.

3. Start ved æt kraftigt træk i snoren.

COMET SE Ved førsta start kan batteriet være utilstrækkeligt opladet. I et sådant tilfælde start med startsnoren på motoren og lad batteriet med den medfølgende batterilader. Se ladning af batteriet. EL-START Følg brugsanvisningen i ovenstående punkter 1 og 2, drej startnøglen med uret (billedet 16). Hold nøglen i denna posi- tion, indtil motorer er startet. STOP Stopper når sikkerhedsbøjlen slippes (billede 5b). Vill man kun stoppe fremtrækket skal man kun slippe sikkerhedsbøjlen lidt. Ved indkoblingen af fremtrækket skubbes håndtaget i regule- ringsboksen fremad (billede 5c). ”Rens” græsplænen før klipning. Hårde genstande, som ligger i græsset, er farlige for kniven at støde imod og slider unødigt på kniven. En motorplæneklipper må ikke køres imod hårde genstande - ”rens” plænen og kontroller og afmærk evt. skjulte rødder m.m. Kør maskinen jævnt og metodisk, f.eks. rundt på plænen, men altid sådan, at eventuelle hjulspor hele tiden udjævnes. Klip gerne i forskellig retning hver gang. KLIPPERÅD Eksperterne er enige om, at det er bedst, at man kun klipper en trediedel af græssets lænde bort på een gang, i det væk- sten da stimuleres, og hele græsplænen bliver mere slidstærk og grønnere. Sørg for, at knivene er i god stand. Hvis knivene er sløve, bliver snittet ujævnt, oggræsset bliver gult på overfl a- den. Klip ofte. En pryd plæne skal ofte klip-pes to gange om ugen. Klip aldrig, når græsset er vådt af regn eller dug, idet spredningen vanskliggøres.

2. Tag forsigtigt elementet op.

3. Sæt elementet tilbage, sæt låget på og stram skruerne

omhyggeligt. Honda GCV-motorer (fi g.12) Rens fi ltret hver tredie måned eller hver 25. arbejdstime, hvad det måtte kommer først. OBA! Rens fi ltret oftere under forhold med meget støv.

1. Løsn klipsene, og fjern låget som vist på billedet.

2. Tag forsigtigt fi lteret af.

3. Rens fi lteret ved at banke det forsigtigt mod en planove-

ligt på plads. OLIESKIFT Skru oliepinden af. Sæt et kar, der kan rumme mindste 1 liter, ved siden af plæneklipperen til venstre (Briggs & Stratton-mo- torer) eller højre (Honda-motorer)Dette udføres bedst efter af- sluttet klipning, så at olien er varm og letfl ydende. Når olien er færdig med at løbe, rejs forsigtigt klipperen op, fyld ny olie på (0,6 l SAE 30) og skru olieproppen på igen. Spildolien holdes forsigtigt over i et tætsluttende beholder (f.eks. dunken fra den nye olie når denne er påfyldt motoren) og afl everes derefter til nærmeste genbrugsstation. UDSKIFTNING OG JUSTERING AF KILEREM (fi g. 13)

1. Tag dækslet af gearkassen (4 skruer). Rens for eventuelt

forsigtigt med en skruetrækker. Skru låseskruen af, tag hjulet af.

3. Løft remmen af remskiven 503329501. Inden den nye rem

anbringes, kontroller så, at den inderste skive løber let på akslen, sprøjt lidt rustopløsende olie mellem og bagved ski- verne og anbring lidt fedt på akslen. Anbring den nye rem og sørg for, at den kommer tæt på kuglelejet for remjuste- ring, 503319001.

4. Justering: Remmen kan eventuelt justeres ved at fl ytte

kuglelejet 503319001 opad eller nedad. Når maskinen har været benyttet i nogle timer har kileremmen strakt sig. Derfor skal kileremmen justeres igen.

5. Skru dækslet fast på gearkassen og prøvekør maskinen.

UDSKIFTNING OG JUSTERING AF MELLEMREM

Sådan udskiftes og justeres remmen, der løber mellem mo- torakslen og snekkedrevets gearkasse:

1. Fjern kniven (kun ved udskiftning af remmen).

2. Ved udskiftning: Skru de fi re justeringsskruer, der sidder

på snekkedrevskonsollen, af. Ved justering: Løsn de fi re justeringsskurer en smule (billede 14).

3. Fjern den gamle rem, sæt den nye på, og stram de fi re

justeringsskruer en smule (kun ved udskiftning af remmen).

4. Juster remmen ved at skyde snekkedrevet en smule frem

eller tilbage. Remmen skal kunne bøje ca. 10 mm på midten (kontrolleres under maskinen), hvilket svarer til en trækkraft på ca. 3 kg. Brug eventuelt en fjedervægt til at kontrollere.

5. Stram justeringsskruerne ordentligt.

6. Sørg for at kontrollere drivfunktionen der, hvor justeringen

af snekkedrevet påvirker remspændingen i gearkassen (gearkassen sidder i en større eller mindre vinkel).

7. Kontrollér endnu en gang, at skruerne er ordentligt stram-

met til. BATTERIET (Elstartmaskiner) er et helkapslat 12-volts blybatteri, som almindeligvis ikke kræver service, og som oplades under kørslen. Hvis der foretages gentagne start-forsøg, udan at motoren starter, kan batteriet afl ades, og man må starte ma- nuelt med startsnoren. Et helt afl adet batteri kan genoplades med den batterilader, som følger med maskinen. OBS ! Det kan være nødvenigt at oplade batteriet en enkelt gang eller to i klippsæsongen og absolut før vinteropbevaring.

1. Tag kontakten af kablet ved batteriet.

2. Kobl batterikablet til ladaren, som sluttes til et stik i væg-

gen, 220 V, 50 Hz (fi g. 15).

3. Efter opladning, som ved et helt a

fl adet batteri kan vare op til 24 timer, kobl ladaren fra og tilslut batteriet til motorkablet igen. OBS ! Oplad ikke ved temperaturer under + 5 C. OBS ! Et brugt blybatteri må ikke smides ud sammen med husholdnings- affald, men skal afl evereres til det nærmaste serviceværksted eller benzinstation. FEJLSØGNING Hvis motoren ikke starter, kontroller da følgende:

1. Er der frisk benzin i tanken, og er benzinhanen åben

2. Kontroller, at bremskablet er justeret korrekt.

3. Kontroller, at tændrøret ikke er gennemsodet, og at elektro-

deafstanden er korrekt, den skal være 0,7 - 0,8 mm.

ikke starter efter disse foranstaltninger, bør mankontakte det nærmeste serviceværksted.

6. Bliver klipperesultatet dårligt og græsstråene frynsede i snit-

fl aden? Skift kniv! Opsamlingsevnen påvirkes også negativt af en slidt kniv. RENGØRING Anbring maskinen med tændrøretopad. Når maskinen læg- ges på siden, skal lyddæmperen alltid rettes opad, ellers kan motorolie sive ud i lyddæmperen og forårsage kraftig røg. Kør først motoren tom for benzin, ellers lækker den ud gennem udluftningshullet i tankdækslet. Tænk på miljøet og brandfa- ren! OBS ! Brug aldrig højtryksspuler til maskinen og ret aldrig vandstrålen direkte mod motoren. VINTEROPBEVARING Kør motoren tom for benzin og skift olie. Hæld derefter en skefuld olie i tændrørshullet og træk motoren rundt, så olien fordeles. Rens luftfi ltret og gearkassen, opbevar maskinen tørt indendørs, oplad batteriet med ladeaggregatet. GARANTI Der gives garanti på motoren af de respektive motorfabrikan- ter gennem et net af autoriserede værksteder i henhold til ved- lagte liste. Henvend Dem i første omgang til disse værksteder. TILLÆG TIL INSTRUKTIONSBOGEN KLIPPO Pro 19. Pro 21 og Pro 21 S CGV. Denne maskine er produceret til professionelt brug og er derfor bygget til at blive anvendt hele sæsonen, hver dag, år efter år. Sammenlignet med enklere Klippo-modeller har den derfor visse forskelle: Kraftigere motor, afvibreret håndtag, udsatte dele galvaniserede, sidebeskyttelse samt visse kom- ponenter forstærkede og i kraftigere materiale. GENBRUG Denne plæneklipper har forudsættningerne til at holde i mange år. Detta gør at den belaster vores miljø mindre. Vær nøje med at overholde service og vedligeholdelse, så minimeres de skadelige udstødningsgasser fra motoren og den holder længere. Skift derfor regelmæssigt olie, luftfi lter og tændrør ifølge de foreskrevne serviceintervaller. Når maskinen er udslidt skal den afl everes til forhandleren (som afl everer den till genbrug) eller direkte til Klippo AB. Vi afmonterer da maskinen og deler den op i forskelligt materiale som vi siden afl everer til genbrug. Det meste på denne plæ- neklipper kan nämlig genbruges. Den er desuden i en stor del bygget af genbrugsmateriale.8 (Gælder kun Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, erklærer hermed, at motorplæneklipperne Klippo Excellent S, Excellent S GCV, Comet S, Comet S GCV, Comet SE, Pro 19 S Pro 19 S GCV , Pro 21 S, Pro 21 S GCV fra og med serienummer 08XXXXXXX og fremad opfylder forskrifterne i RÅDETS DIREKTIV: - af den 22. juni 1998 ”angående maskiner” 98/37/EF. - af den 15. december 2004 ”angående elektromagnetisk kompatibilitet” 2004/108/EØF. - af den 8. maj 2000 ”angående emission af støj til omgivelserne” 2000/14/EF. SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige (bemyndiget organ 0404) har udstedt rap- porter vedrørende opfyldelse af bestemmelserne i bilag VI til Rådets direktiv af 8. maj 2000 ”angående støjemission i miljøet” 2000/14/EF. Certifi katerne har nummer: Excellent S 17/901/017 Excellent S GCV 17/901/022 Comet S 17/901/021 Comet S GCV 17/901/023 Comet SE 17/901/004 Pro 19 S 17/901/018 Pro 19 S GCV 17/901/012 Pro 21 S 17/901/014 Pro 21 S GCV 17/901/019 Huskvarna 3. oktober 2008

Det forhåndsinnstilte turtallet må ikke endres.

på at gressplenen kan være glatt.

2. Dra med et drag i startsnoren.

2. Fjern navkapsel på fremhjulet ved gearkassen, bend forsik-

1. Frakoble kontakten på ledningen ved batteriet.

2. Koble batteriledningen til laderen som tilsluttes et vegguttak

standen er riktig. Den skal være 0,7-0,8 mm.

1. Model, typenummer 5. Tændrør 9. Krumtaphus

2. Beskyttelsegitter 6. Karburator 10. Oliesump

3. Oliepind 7. Starthåndtag 11. Luftfi lter

4. Lyddæmper 8. Benzintank 12. Benzinpåfyldning

1. Model, typenummer 5. Tændrør 9. Krumtaphus

2. Beskyttelsegitter 6. Karburator 10. Oliesump

3. Oliepind 7. Starthåndtag 11. Luftfi lter

4. Lyddæmper 8. Benzintank 12. Benzinpåfyldning
