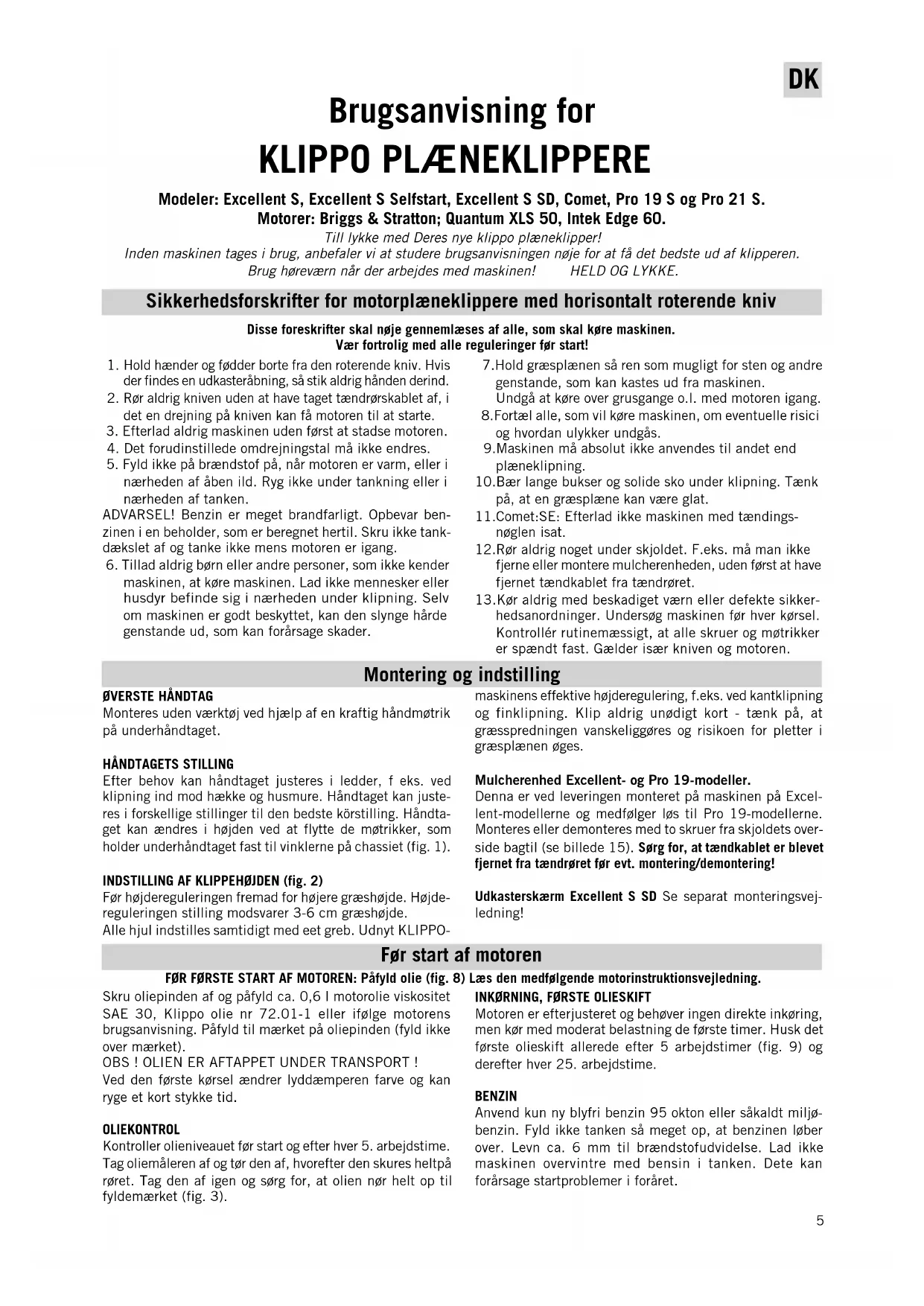

BRUGSANVISNING Excellent S Selfstart Klippo

Till lykke med Deres nye klippo plæneklipper! Inden maskinen tages i brug, anbefaler vi at studere brugsanvisningen nøje for at få det bedste ud af klipperen. Brug høreværn når der arbejdes med maskinen! HELD OG LYKKE.

Sikkerhedsforskrifter for motorplæneklippere med horisontalt roterende kniv

Disse foreskrifter skal nøje gennemlæses af alle, som skal køre maskinen. Vær fortrolig med alle reguleringer før start!

1. Hold hænder og fødder borte fra den roterende kniv. Hvis der findes en udkasteråbning, så stik aldrig hånden derind.
2. Rør aldrig kniven uden at have taget tændrørskablet af, i det en drejning på kniven kan få motoren til at starte.
3. Efterlad aldrig maskinen uden først at stadse motoren.
4. Det forudinstillede omdrejningstal må ikke endres.
5. Fyld ikke på brændstof på, när motoren er varm, eller i nærheden af åben ild. Ryg ikke under tankning eller i nærheden af tanken.
   ADVARSEL! Benzin er meget brandfarligt. Opbevar benzinen i en beholder, som er beregnet hertil. Skru ikke tankdækslet af og tanke ikke mens motoren er igang.

6. Tillad aldrig børn eller andre personer, som ikke kender maskinen, at køre maskinen. Lad ikke mennesker eller husdyr befinde sig i nærheden under klipning. Selv om maskinen er godt beskyttet, kan den slynge hårde genstande ud, som kan forårsage skader.

7. Hold græsplænen så ren som mugligt for sten og andre genstande, som kan kastes ud fra maskinen. Undgå at køre over grusgange o.l. med motoren igang.

8. Fortæl alle, som vil køre maskinen, om eventuelle risici og hvordan ulykker undgås.
9. Maskinen må absolut ikke anvendes til andet end plæneklipning.
10. Bær lange bukser og solide sko under klipning. Tænk på, at en græsplæne kan være glat.
11. Comet: SE: Efterlad ikke maskinen med tændingsnøglen isat.
12. Rør aldrig noget under skjoldt. F.eks. må man ikke fjerne eller montere mulcherenheden, uden først at have fjernet tændkablet fra tændrøret.
13. Kør aldrig med beskadiget værn eller defekte sikkerhedsanordninger. Undersøg maskinen før hver kørsel. Kontrollér rutinemæssigt, at alle skruer og møtrikker er spændt fast. Gælder især kniven og motoren.

Monteres uden værktøj ved hjælp af en kraftig håndmøtrik på underhåndtaget.

HÅNDTAGETS STILLING

Efter behov kan håndtaget justeres i ledder, f eks. ved klipning ind mod hække og husmure. Håndtaget kan justeres i forskellige stillinger til den bedste körstilling. Håndtaget kan ændres i højden ved at flytte de møtrikker, som holder underhåndtaget fast til vinklerne på chassiet (fig. 1).

INDSTILLING AF KLIPPEH∅JDEN (fig. 2)

Før højdereguleringen fremad for højere græshøjde. Højde- reguleringen stilling modsvarer 3-6 cm græshøjde.

Alle hjul indstilles samtidigt med eet greb. Udnyt KLIPPO-

maskinens effektive højderegulering, f.eks. ved kantklipning og finklipning. Klip aldrig unødigt kort - tænk på, at græsspredningen vanskeliggøres og risikoen for pletter i græsplænen øges.

Mulcherenhed Excellent- og Pro 19-modeller.

Denna er ved leveringen monteret på maskinen på Excellent-modellerne og medfølger løs til Pro 19-modellerne. Monteres eller demonteres med to skruer fra skjoldets overside bagtil (se billede 15). Sørg for, at tændkablet er blevet fjernet fra tændrøret før evt. montering/demontering!

Udkasterskærm Excellent S SD Se separat monteringsvejledning!

Før start af motoren

F∅R F∅RSTE START AF MOTOREN: Påfyld olie (fig. 8) Læs den medfølgende motorinstruktionsvejledning.

Skru oliepinden af og påfyld ca. 0,6 l motorolie viskositet SAE 30, Klippo olie nr 72.01-1 eller ifølge motorens brugsanvisning. Påfyld til mærket på oliepinden (fyld ikke over mærket).

OBS ! OLIEN ER AFTAPPET UNDER TRANSPORT !

Ved den første kørsel ændrer lyddæmperen farve og kan ryge et kort stykke tid.

OLIEKONTROL

Kontroller olieniveauet før start og efter hver 5. arbejdstime. Tag oliemåleren af og tør den af, hvorefter den skures heltpå røret. Tag den af igen og sørg for, at olien nør helt op til fyldemærket (fig. 3).

INK∅RNING, F∅RSTE OLIESKIFT

Motoren er efterjusteret og behøver ingen direkte inkøring, men kør med moderat belastning de første timer. Husk det første olieskift allerede efter 5 arbejdstimer (fig. 9) og derefter hver 25. arbejdstime.

BENZIN

Anvend kun ny blyfri benzin 95 okton eller såkaldt miljøbenzin. Fyld ikke tanken så meget op, at benzinen løber over. Levn ca. 6 mm til brændstofudvidelse. Lad ikke maskinen overvintre med bensin i tanken. Dete kan forårsage startproblemer i foråret.

Start av motoren

MODELLER UTAN ELSTART

1. Ved start af kold motor: stil gasreguleringshåndtaget på fuld gas (symbol: Hare). Tryk Prime-gummihætten (billedet 4) i bund 3 gange. Den er placeret foran på motoren. I kold vejr kan det være nødvendigt at gentage proceduren, undgå at drukne motorer i benzin. Hvis motorer alligevel forsluger sig, forsøg då at starte med gashåndtaget i tomgangsleje (symbol: skildpadde). Starter motoren stadigvæk ikke, tag tændrøret ud og tør det rent for benzin og evt. smuds. Ved start af varm motor er det sædvanligtvis ikke nød-vendigt at aktivere primehætten.

2. Sikkerhedsbøjlen (billedet 5b) skal være trykket helt ind til håndtaget, ved start og kørsel.

3. Start ved æt kraftigt træk i snoren.

Excellent Selfstart: Følg den separate startvejledning.

COMET SE

Ved första start kan batteriet være utilstrækkeligt opladet. I et sådant tilfælde start med startsnoren på motoren og lad batteriet med den medfølgende batterilader. Se ladning af batteriet.

EL-START

Følg brugsanvisningen i ovenstående punkter 1 og 2, drej startnøglen med uret (billedet 12). Hold nøglen i denna position, indtil motorer er startet.

STOP

Maskinen stoppes ved at slippe sikkerhedsbøjlen (billedet 5b), motorer standser, og frem-driften kobles ud, eller ved ar føre koblingshåndtaget, (Comet) (fig. 5c) til stop (tilbageopad). Motoren er da stadigvæk igang, men fremdriften er koblet ud. Ved inkobling af fremdriften føres koblingshåndtaget (fremadnedad).

Excellent, Pro 19 og Pro 21 stopper når sikkerhedsbøjlen slippes (billede 5b). Vill man kun stoppe fremtrækket skal man kun slippe sikkerhedsbøjlen lidt. Ved indkoblingen af fremtrækket skubbes håndtaget i reguleringsboksen fremad (billede 5c).

Generelt

"Rens" græsplænen før klipning. Hårde genstande, som ligger i græsset, er farlige for kniven at støde imod og slider unødigt på kniven. En motorplæneklipper må ikke køres imod hårde genstande - "rens" plænen og kontroller og afmærk evt. skjulte rødder m.m. Kør maskinen jævnt og metodisk, f.eks. rundt på plænen, men altid sådan, at eventuelle hjulspor hele tiden udjævnes. Klip gerne i forskellig retning hver gang.

KLIPPERÅD

Eksperterne er enige om, at det er bedst, at man kun klipper en trediedel af græsets lænde bort på een gang, i det væksten da stimuleres, og hele græsplænen bliver mere slidstærk og grønnere. Sørg for, at knivene er i god stand. Hvis knivene er sløve, bliver snittet ujævnt, oggræsset bliver gult på overfladen. Klip ofte. En pryd plæne skal ofte klippes to gange om ugen. Klip aldrig, når græsset er vådt af regn eller dug, idet spredningen vanskliggøres.

FORDELENE VED TRÆK PÅ FORHJULENE

Hele maskinen manøvreres lettere, man kan vende, bakke, klippe tæt indtil mure osv. Pres bare håndtaget ned og lad drivhjulene snurre i luften. Man kan klippe med frakoblet fremdrift.

Vedligeholdelse

VEDLIGEHOLDELSE

Tag tændrørskabeletaf først, inden vedligeholdelses-arbejde påbegyndes! Ved rensning af skjoldet nedenunder, knivskift, m.m. er det lettest at stille klipperen på bagenden. Brændstoffanken bør ikke være mere end halvt fyldt, ellers kan brændstoffanken lække gennem tankventilationen. Sikre klipperen i dette leje inden rensning eller knivskifte påbegyndes. Gør man det på denne måde er man sikker på at der ikke sker bensin- eller oliespild, og at olie kommer på tændrøret, i luftfilteret eller noget andet sted hvor olien forårsager driftforstyrelser eller startproblemer.

Excellent Selfstart: Ved vedligeholdelse og servicering skal tændrørshatten afmonteres og lav en normal start, så startfjederen udløses. Tag dereter den orange startlås af.

VEDLIGEHOLDELFORSKRIFTER

Maskinen bør indleveres til eftersyn hos et autoriseret værksted efter hver sæson. Maskiner med katalysator skal inlevereres til eftersyn hos et autoriseret værksted hver tre-die år eller for hver 100 driftstimer, alt efter hvad der kom-mer først. Hold maskinen ren på underneden og ovenpå. Ved arbejde under maskinen placer maskinen med tænd-røret opad. Børst straks græsset af, indenn det tørrer. Efterspænd alle bolte og skruer. Smør fjedre og aksler ef-ter hver sæson. Tør gerne blanke dele af med en klud med rustbeskyttelseolie. Ved erhvervs-mæssig anvendelse anbefales rutinemæssigt eftersyn efter hver 50 driftstimer. Anvend kun KLIPPO originale reservedele og tilbehør. (Krav for CE mærkning).

KNIVSYSTEM

Fig. 6: Knivtallerken med 4 udskiftelige underknive sant 2 udskiftelige overknive. Mulcherkniv til Excellent, Pro 19 og Pro 21.

Udskiftning af knive: Fast kniv/knivtallerken

En kraftig skivefjeder presser knivtallerken/kniven mod en friktionsskive. For afmontering af knivbolte anbefaler vi en 14 mm ring eller gaffelnøgle. Slå på nøglen, om nødvendigt. Bolten er normaldrejet (Højre). Ved montering spændes bolten hårdt, slå forsigtigt på nøglen med en hammer. Kniven fungerer også som svinghjul. Hvis den slingrer, kan motorer gå ujævnt eller være vankelig at starte, f.eks. eftertænding. OBS! For at undgå vibrationer, monter kniven med mærket på knivholderen mod siden af kniven. Se fig. 7.

Udskiftning af knive: Under/overkniv (fig. 6)

Kør først maskinen tom for benzin, tag kablet af tændrøret og vend maskinen fremad med tændrøret opad. Rens knivenes "nøglehul" i tallerkenen, skrab græsrester væk.

Gennem nöglehullet ser man nu en spærrefjeder. Pres den opad. tryk eller bank på kniven samtidigt, så den løsnes. Kontroller, at den nye knivs monteringsrulle glider ind i nøglehullet og spærres af fjederen. Bank, hvis det er nødvendigt. Centrifugalkraften holder kniven på plads, når motoren er i gang.

Udskiftning af overkniv:

Skru knivtallerken fra akseln, løsn møtrikkerne og tag kniven og afstandsskiven af. OBS ! Afstandsskivens placering over og under kniven. Ved montering af nye knive, spænd møtrikkerne. Monter knivtallerkenen igen.

VIBRATIONER

Kør aldrig med unormalt vibrerende maskine. Såfremt kniven beskadiges på knivtallerkenen, udskift da også den modsatte. Hvis en knivbeskadiges, og man ingen ekstra har, fjern da også den modsatte kniv.

Kombikniv: Hvis kniven be-skadiges, udskift kniven.

LUFTFILTERSERVICE

Rens filteret hver tredie måned eller hver 25. arbejdstime, hvad der måtte komme først. OBS! Rens filteret oftere under forhold med meget støv.

1. Løs skruen og fjern dækslet som vist på billedet.
2. Tag forsigtigt filteret af.
3. Rens filteret ved at banke det forsigtigt mod en plan overflade. Hvis det er meget snavset, bør det udskiftes. KOM ALDRIG OLIE PÅ FILTERET, ANVEND ALDRIG TRYKLUFT TIL RENSNING ELLER T∅RRING AF FILTERET.
4. Påmonter filteret, sæt dækslet på og spænd skruen grundligt.

OLIESKIFT

Skru olieproppen af, sæt et kar som rummer min. 1 I på venstre side af klipperen og tip klipperen forsigtigt mod venstre så olien løber ned i karret når klipperen ligger på siden. Dette udføres bedst efter afsluttet klipning, så at olien er varm og letflydende. Når olien er færdig med at løbe, rejs forsigtigt klipperen op, fyld ny olie på (0,6 I SAE 30) og skru olieproppen på igen. Spildolien holdes forsigtigt over i et tætsluttende beholder (f.eks. dunken fra den nye olie når denne er påfyldt motoren) og afleveres derefter til nærmeste genbrugsstation.

UDSKIFTNING OG JUSTERING AF KILEREM

(fig. 14) Excellent, Comet, Pro 19 og Pro 21.

1. Tag dækslet af gearkassen (4 skruer). Rens for eventuelt snavs i gearkassen.
2. Fjern navkapslen på forhjulet ved gearkassen, løsn den forsigtigt med en skruetrækker. Skru låseskruen af, tag hjulet af.
3. Løft remmen af remskiven 1936. Inden den nye rem anbringes, kontroller så, at den inderste skive løber let på akslen, sprøjt lidt rustopløsende olie mellem og bagved skiverne og anbring lidt fedt på akslen. Anbring den nye rem og sørg for, at den kommer tæt på kuglelejet for remjustering, 1471.
4. Justering: Remmen kan eventuelt justeres ved at flytte kuglelejet 1471 opad eller nedad. Når maskinen har været benyttet i nogle timer har kileremmen strakt sig. Derfor skal kileremmen justeres igen.
5. Skru dækslet fast på gearkassen og prøvekør maskinen.

BATTERIET (Elstartmaskiner) er et helkapslat 12-volts blybatteri, som almindeligvis ikke kræver service, og som oplades under kørslen. Hvis der foretages gentagne startforsøg, utan at motoren starter, kan batteriet aflades, og man må starte manuelt med startsnoren. Et helt afladet batteri kan genoplades med den batterilader, som følger med maskinen. OBS ! Det kan være nødvenigt at oplade batteriet en enkelt gang eller to i klippsæsongen og absolut før vinteropbevaring.

OPLADNING AV BATTERIET (Comet SE)

1. Tag kontakten af kablet ved batteriet (fig. 13).
2. Kobl batterikablet til ladaren, som sluttes til et stik i væggen, 220 V, 50 Hz.
3. Efter opladning, som ved et helt afladet batteri kan vare op til 24 timer, kobl ladaren fra og tilslut batteriet til motorkablet igen.

OBS ! Oplad ikke ved temperaturer under + 5 C.

OBS ! Et brugt blybatteri må ikke smides ud sammen med husholdningsaffald, men skal aflevereres til det nærmaste serviceværksted eller benzinstation.

FEJLS∅GNING

Hvis motoren ikke starter, kontroller da følgende:

1. Findes der fersk benzin i tanken.
2. Kontroller, at bremskablet er justeret korrekt.
3. Kontroller, at tændrøret ikke er gennemsodet, og at elektrodeafstanden er korrekt, den skal være 0,7 - 0,8 mm.
4. Sidder kniven fast?
5. Er luftfilteret tilstoppet? Rens eller skift luftfilter! Hvis motorn ikke starter efter disse foranstaltninger, bør mankontakte det nærmeste serviceværksted.
6. Bliver klipperesultatet dårligt og græsstråene frynsede i snitfladen? Skift kniv! Opsamlingsevnen påvirkes også negativt af en slidt kniv.

RENG∅RING

Anbring maskinen med tændrøretopad. Når maskinen lægges på siden, skal lyddæmperen alltid rettes opad, ellers kan motorolie sive ud i lyddæmperen og forårsage kraftig røg. Kør først motoren tom for benzin, ellers lækker den ud gennem udluftningshullet i tankdækslet. Tænk på miljøet og brandfaren!

OBS ! Spul aldrig maskinen med højtryksrenser.

VINTEROPBEVARING

Kør motoren tom for benzin og skift olie. Hæld derefter en skefuld olie i tændrørshullet og træk motoren rundt, så olien fordeles. Rens luftfiltret og gearkassen, opbevar maskinen tørt indendørs, oplad batteriet med ladeaggregatet.

GARANTI

Garanti i henhold til garantibestemmelser sid. 43.

Der gives garanti på motoren af de respektive motorfabrikanter gennem et net af autoriserede værksteder i henhold til vedlagte liste. Henvend Dem i første omgang til disse værksteder.

TILLÆG TIL INSTRUKTIONSBOGEN KLIPPO Pro 19 og Pro 21

Denne maskine er produceret til professionelt brug og er derfor bygget til at blive anvendt hele sæsonen, hver dag, år efter år. Sammenlignet med enklere Klippo-modeller har den derfor visse forskelle: Kraftigere motor, afvibreret håndtag, udsatte dele galvaniserede, kraftigere hjullejer, kraftigere kniv, kraftigere reguleringer, sidebeskyttelse samt visse komponenter forstærkede og i kraftigere materiale.

GENBRUG

Denne plæneklipper har forudsættningerne til at holde i mange år. Detta gør at den belaster vores miljø mindre. Vær nøje med at overholde service og vedligeholdelse, så minimeres de skadelige udstødningsgasser fra motoren og den holder længere. Skift derfor regelmæssigt olie, luftfilter og tændrør ifølge de foreskrevne serviceintervaller.

Når maskinen er udslidt skal den afleveres til forhandleren (som afleverer den till genbrug) eller direkte til Klippo AB. Vi afmonterer da maskinen og deler den op i forskelligt materiale som vi siden afleverer til genbrug. Det meste på denne plæneklipper kan nämlig genbruges. Den er desuden i en stor del bygget af genbrugsmateriale.

MATERIALSPECIFICATION

Skjold SS 4261; 5,3 kg

link, fæstningsvinkel, SS 1312; 1,4 kg

fælg, vinkel, DC01; 0,6 kg

inst.håndtag, trykfjeder, 667 Fjederstål: 0,1 kg

under- og overhåndtag, højdeindstillingshåndtag,

SS 2394; 3,6 kg

forakselhåldere PA;

dæk, naturgummiblanding; 0,7 kg

håndtagsbeklædning, PP: 0,2 kg

gas- og tækregulering, PP

knivfæste, SS 7030-11

TEKNISK SPECIFICATION

KLIPPO Pro 21

Klippebredd: 53 cm

Klippehøjde: 3 - 6 cm

Motor: Briggs & Stratton Intek Edge 60

Cylindervolumen: 190 cc

Effekt: 4,4 kW ved 3000 omdr./minut

Specifik brændstofforbrug: 347-479 g/kWh ved 50% belastning (lav til middelhøj forbrug iflg. Nordisk miljømærknings kriteriedokument for plæneklippere, version 2.0).

Kniv: Kombikniv

Klippesystem: Mulcher

Höjderegulering: Central, 6 højder

Hjul: Stålhjul med dobbelte kuglelejer og

naturgummidæk

(v. forhjul af aluminium)

Vægt: 36 kg

Lydniveau i omgivelsene iflg. ISO 11094: 91,7 dB(A)

Lydniveau ved brugerens øre iflg. EN836: 81,6 dB(A)

Brændstofsystemet har en beskyttelse mod fordampninger ved i brændstoftankens låg findes en klokformet skærm og en gummimembran. Udluftning sker via spiralen. Det er derfor viktigt, at hivs brændstoftlåget går i stykker, skal det erstattes med et originalet reservedelslåg til denne motor.

Klippo AB forbeholder sig ret til tekniske ændringer uden forudgående meddelelse.

Malmö september 2004

KLIPPO AB

Garanti om overensstemmelse

Undertegnede, Roger Klotz, c/o Klippo AB, Knivgatan 3 -7, SE-212 28 Malmø, Sverige, bekræfter, at følgende plæneklippere opfylder nødvendige sikkerheds- og sundhedskrav i EU:s maskindirektiv 98/37/EEC og EN 836, samt i henhold til regulativ 2000/14/EG (lydniveau) samt EUs direktiv vedrørende elektromagnetisk kompabilitet 89/336.

Afprøvet i overensstemmelse med EN839 og ISO 11094.

Bedømmelsen er i overensstemmelse med Direktiv 2000/14/EG i følge Annex VI i benævnte direktiv.

Type Rotorgræsslåmaskine med forbrændingsmotor.

Producent: Klippo AB.

Fabrikat: Klippo

Roger Klotz, Direktør, Klippo AB

Bruksanvisninger for KLIPPO GRESSKLIPPERE

Modeller: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S og Pro 21 S Motorer: Briggs & Stratton: Quantum XLS 50, Intek Edge 60.

Gratulerer med Deres nye Klippo gressklipper!

Monteres uten verktøy med en kraftig håndtagsmutter til ledplatten

REGULERING AV STYRET

Udkastbeskyttelse Excellent S SD Se separat monteringsanvisning!

Excellent Selfstart: Følg egen startvejledning!

COMET SE

Ved første start kan batteriet være utilstrekkelig oppladet. I så fall start med startsnoren på motoren. Lad opp batteriet med den medfølgende batteriladaren. Se ladning av batteriet.

EL-START

Effekt: 4,4 kW ved 3000 omdr./minutt

Roger Klotz, Direktør, Klippo AB

KLIPPO- RUOHONLEIKKUREIDEN KÄYTTÖOHJEET

Mallit: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S ja Pro 21.

Moottorit: Briggs & Stratton; Quantum XLS 50, Intek Edge 60.

1. Model, typenummer 7. Tændrør 13. Krumtaphus
2. Beskyttelsegitter 9. Karburator 14. Oliesump
3. Oliepind 11. Starthândtag 15. Luftfilter
4. Lyddæmper 12. Benzintank 16. Benzinpåfyldning

N

1. Modell, typenummer 7. Tennplugg 12. Benzintank

2. Beskyttelse gitter 8. Sylindertopp 13. Vevhus

3. Oljepinne

Forgasser

1. Oljesump

2. Lyddemper

3. Velvaksel

4. Luftfilter

SF
