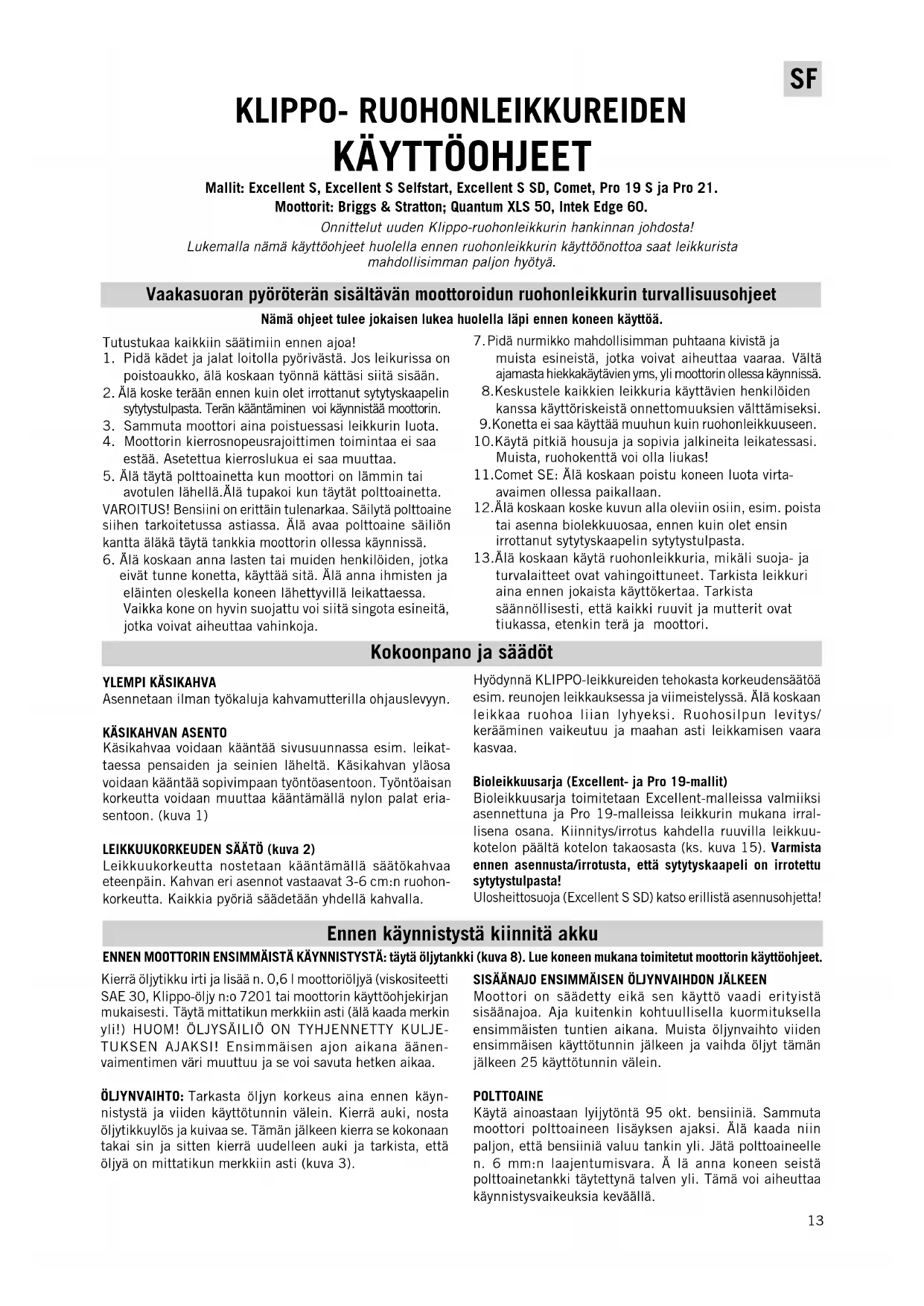

KÄYTTÖOHJE Excellent S Selfstart Klippo

Onnittelut uuden Klippo-ruohonleikkurin hankinnan johdosta!

Lukemalla nämä käyttöohjeet huolella ennen ruohonleikkurin käyttöönottoa saat leikkurista mahdollisimman paljon hyötyä.

Vaakasuoran pyöröterän sisältävän moottoroidun ruohonleikkurin turvallisuusohjeet

Nämä ohjeet tulee jokaisen lukea huolella läpi ennen koneen käyttöä.

Tutustukaa kaikkiin säätimiin ennen ajoa!

1. Pidä kädet ja jalat loitolla pyörivästä. Jos leikurissa on poistoaukko, älä koskaan työnnä kättäsi siitä sisään.
2. Älä koske terään ennen kuin olet irrottanut sytytyskaapelin sytytystulpasta. Terän kääntäminen voi käynnistää moottorin.
3. Sammuta moottori aina poistuessasi leikkurin luota.
4. Moottorin kierrosnopeusrajoittimen toimintaa ei saa estää. Asetettua kierroslukua ei saa muuttaa.
5. Älä täytä polttoainetta kun moottori on lämmin tai avotulen lähellä. Älä tupakoi kun täytät polttoainetta.
   VAROITUS! Bensiini on erittäin tulenarkaa. Säilytä polttoaine siihen tarkoitetussa astiassa. Älä avaa polttoaine säiliön kantta äläkä täytä tankkia moottorin ollessa käynnissä.

6. Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät tunne konetta, käyttää sitä. Älä anna ihmisten ja eläinten oleskella koneen lähettyvillä leikattaessa. Vaikka kone on hyvin suojattu voi siitä singota esineitä, jotka voivat aiheuttaa vahinkoja.

7. Pidä nurmikko mahdollisimman puhtaana kivistä ja muista esineistä, jotka voivat aiheuttaa vaaraa. Vältä ajamasta hiekkakäytävien yms, yli moottorin ollessa käynnissä.

8. Keskustele kaikkien leikkuria käyttävien henkilöiden kanssa käyttöriskeistä onnettomuuksien välttämiseksi.
   9.Konetta ei saa käyttää muuhun kuin ruohonleikkuuseen.
9. Käytä pitkiä housuja ja sopivia jalkineita leikatessasi. Muista, ruohokenttä voi olla liukas!
10. Comet SE: Älä koskaan poistu koneen luota virtaavaimen ollessa paikallaan.
11. Älä koskaan koske kuvun alla oleviin osiin, esim. poista tai asenna biolekkuuosaa, ennen kuin olet ensin irrottanut sytytyskaapelin sytytystulpasta.
12. Älä koskaan käytä ruohonleikkuria, mikäli suoja- ja turvalaitteet ovat vahingoittuneet. Tarkista leikkuri aina ennen jokaista käyttökertaa. Tarkista säännöllisesti, että kaikki ruuvit ja mutterit ovat tiukassa, etenkin terä ja moottori.

Kokoonpano ja säädöt

YLEMPI KÄSIKAHVA

Asennetaan ilman työkaluja kahvamutterilla ohjauslevyyn.

KÄSIKAHVAN ASENTO

Käsikahvaa voidaan kääntää sivusuunnassa esim. leikattaessa pensaiden ja seinien läheltä. Käsikahvan yläosa voidaan kääntää sopivimpaan työntöasentoon. Työntöaisan korkeutta voidaan muuttaa kääntämällä nylon palat eriasentoon. (kuva 1)

LEIKKUUKORKEUDEN SÄÄTÖ (kuva 2)

Leikkuukorkeutta nostetaan kääntämällä säätokahvaa eteenpäin. Kahvan eri asennot vastaavat 3-6 cm:n ruohon-korkeutta. Kaikkia pyöriä säädetään yhdellä kahvalla.

Hyödynnä KLIPPO-leikkureiden tehokasta korkeudensäätöä esim. reunojen leikkauksessa ja viimeistelyssä. Älä koskaan leikkaa ruohoa liian lyhyeksi. Ruohosilpun levitys/ kerääminen vaikeutuu ja maahan asti leikkamisen vaara kasvaa.

Bioleikkuusarja (Excellent- ja Pro 19-mallit)

Bioleikkuusarja toimitetaan Excellent-malleissa valmiiksi asennettuna ja Pro 19-malleissa leikkurin mukana irralisena osana. Kiinnitys/irrotus kahdella ruuvilla leikkuukotelon päältä kotelon takaosasta (ks. kuva 15). Varmista ennen asennusta/irrotusta, että sytytyskaapeli on irrotettu sytytystulpasta!

Ulosheittosuoja (Excellent S SD) katso erillistä asennusohjetta!

Ennen käynnistystä kiinnitä akku

ENNEN MOOTTORIN ENSIMMÄISTÄ KÄYNNISTYSTÄ: täytä öljytankki (kuva 8). Lue koneen mukana toimitetut moottorin käyttöohjeet.

Kierrä öljytikku irti ja lisää n. 0,6 l moottoriöljyä (viskositeetti SAE 30, Klippo-öljy n:o 7201 tai moottorin käyttöohjekirjan mukaisesti. Täytä mittatikun merkkiin asti (älä kaada merkin yli!) HUOM! ÖLJYSÄILIÖ ON TYHJENNETTY KULJE-TUKSEN AJAKSI! Ensimmäisen ajon aikana äänenvaimentimen väri muuttuu ja se voi savuta hetken aikaa.

ÖLJYNVAIHTO: Tarkasta öljyn korkeus aina ennen käynnistystä ja viiden käyttötunnin välein. Kierrä auki, nosta öljytikkuylös ja kuivaa se. Tämän jälkeen kierra se kokonaan takai sin ja sitten kierrä uudelleen auki ja tarkista, että öljyä on mittatikun merkkiin asti (kuva 3).

SISÄÄNAJO ENSIMMÄISEN ÖLJYNVAIHDON JÄLKEEN

Moottori on säädetty eikä sen käyttö vaadi erityistä sisäänajoa. Aja kuitenkin kohtuullisella kuormituksella ensimmäisten tuntien aikana. Muista öljynvaihto viiden ensimmäisen käyttötunnin jälkeen ja vaihda öljyt tämän jälkeen 25 käyttötunnin välein.

POLTTOAINE

Käytä ainoastaan lyijytöntä 95 okt. bensiiniä. Sammuta moottori polttoaineen lisäyksen ajaksi. Älä kaada niin paljon, että bensiiniä valuu tankin yli. Jätä polttoaineelle n. 6 mm:n laajentumisvara. Ä lä anna koneen seistä polttoainetankki täytettynä talven yli. Tämä voi aiheuttaa käynnistysvaikeuksia keväällä.

Moottorin käynnistys

MALLIT ILMAN SÄHKÖKÄYNNISTYSTÄ

1. Kylmän moottorin käynnistäminen: Aseta kaasuvipu täysiasentoon (jänis). Paina kumipumpusta (Primer, kuva 4) kolme kertaa. Se sijaitsee moottorin etuosassa. Kylmällä ilmalla voi toimenpiteet joutua uusimaan, ei kuitenkaan siten, että moottori kastuu. Jos näin on käynyt, yritä ensin käynnistystä kaasu kiinniasennossa (kilpikonna). Jos moottori ei käynnisty, irroita sytytystulppa, kuivaa ja puhdista se. Lämpimän moottorin käynnistyksessä ei yleensä tarvitse painaa kumi-pumppua.

2. Turvakahvan (kuva 5b) tulee olla sisäänvedettynä käynnistäessä ja ajon aikana.

3. Vedä käynnistysnarusta reippaasti.

Excellent Selfstart: Noudata erillisiä käynnistysohjeita!

COMET SE

Akku voi olla tyhjä ensimmäisen käynnistyksen yhteydessä. Siinä tapauksessa käynnistä moottori käynnistysnarulla ja lataa akku mukana toimitettavalla latauslaitteella. Tarkasta akun lataus.

SÄHKÖKÄYNNISTYS

(Ennen 1:stä käynnistystä kiinnitä akun johdot, kuva 13). Noudata käynnistysohjeita yllä olevien kohtien 1 ja 2 mukaisesti ja kierrä virtaavainta myötäpäivään (kuva 12). Pidä avainta tässä asennossa, kunnes moottori käynnistyy. Päästä avaimesta irti, kun moottori on käynnistynyt.

AJO TURVAKAHVAA KÄYTTÄEN

COMET pysäytetään turvakahva päästämällä (kuva 5b), moottori pysähtyy ja veto kytkeytyy irti, tai siirtämällä kytkentävipua (kuva 5c) STOP-merkkiin (taaksepäinylöspäin). Moottori on tällöin käynnissä mutta veto on irtikytkettynä. Kun veto kytketään siirretään vetotanko (eteenpäin-alaspäin).

Excellent, Pro 19 ja Pro 21 pysäytetään irrottamalla ote turvakahvasta (kuva 5b). Mikäli halutaan pysäyttää vain veto, löysätään hieman otetta turvakahvasta. Vetoa kytkettäessä vedon säädintä työnnetään eteenpäin (kuva 5c).

Muuta

Poista leikattavalta alueelta kaikki ylimääräiset esineet, kuten kivet jne,jotka voivat olla vaarallisia ja voivat myös rikkoa laitteen.

Moottoroidulla ruohonleikkurilla ei saa ajaa kovien esineiden yli: "puhdista" nurmi, merkitse putket jne. Aja leikkurilla rauhallisesti ja järjestelmällisesti esim. ympyrää - leikkaa aina siten, että leikkuri kulkee osittain jo leikatun kohdan päällä. Leikaa mielellään eri suuntaan joka kerta.

LEIKKUUOHJEITA

Asiantuntijat ovat sitä mieltä, että yhdellä kerralla kannattaa leikata enintään kolmannes ruohon pituudesta. Katso, että terät ovat hyvässä kunnossa. Ruoho kasvaa tällöin parhaiten

ja koko nurmikenttä on vahvempi ja vihreämpi. Jos terät ovat tylsät, leikkuujäljestä tulee epätasainen ja ruoho tulee kellertäväksi leikkuupinnaltaan. Leikkaa usein. Siisti nurmi saadaan leikkaamalla kahdesti viikossa. Älä leikkaa sateen tai kasteen kostuttamaa nurmea, koska ruohosilpun levitys on tällöin vaikeampaa.

ETUPYÖRÄVEDON ETUJA

Leikkuria on helpompi käsitellä: sitä voidaan kääntää, sillä voidaan peruuttaa ja leikata tarkasti. Vetopyörät pyörivät tyhjää ilmassa, kun käsikahvaa painetaan. Terät leikkaavat edelleen.

Huolto

KÄYTÄ KUULOSUOJAIMIA KONEELLA TYÖSKENTELYN AIKANA! HUOLTO

Irrota aina sytytystulpan johto ennen huoltotöiden aloittamista! Rungon alapuolta puhdistettaessa, terää vaihdettaessa jne. on paras nostaa leikkurin etupyörät ylöspäin. Polttoainesäiliö saa olla korkeintaan puoliksi täynnä, muutoin bensiiniä saattaa vuotaa korkin kautta. Tue leikkuri tähän asentoon ennen teränvaihtoa. Näin toimittaessa voidaan olla varmoja, ettei polttoaine- ja öljyvuotoja tapahdu eikä öljyä pääse sytytystulppaan, ilmansuodattimeen tai muualle, missä se saattaisi aiheuttaa toimintahäiriöitä tai käynnistysvaikeuksia.

Excellent Selfstart: Puhdistuksen tai hullon yhteydessä ota aina sytytystulpan johto irti ja tee normaaali käynnistys jotta käynnistimen jousi vapautuisi, irrota oranssi lukitusavain.

HUOLTO-OHJEET

Kone tulee kausihuoltaa joka käyttökauden jälkeen valtuutetulla KLIPPO-huoltokorjaamolla. Katalysaattorilla varustetut koneet tulee kausihuoltaa valtuutetulla KLIPPO-huoltokorjaamolla joka kolmas vuosi tai 100:n käyttötunnin jälkeen. Pidä leikkuri kauttaaltaan puhtaana. Kun työskentelet koneen alla, tulee kone asettaa sytytystulppa ylöspäin. Harjaa ruohosilppu pois ennen sen kuivumista. Kiristä kaikki pultit ja mutterit ajoittain. Voitele akselikupit ja akselit kauden päättyessä. Kuivaa kiiltävät pinnat ruosteenestoöljyn kostutetulla trasselilla. Pyöriin pitää

lisätä kuulalaakerirasvaa joka kolmas vuosi. Ammattikäytössä suositellaan rutiinihuoltoa 50 käyttötunnin väl ein. Käytä ainoastaan alkuperäisiä KLIPPO-varaosia ja tarvikkeita. (CE-merkinnän voimassaolon edellytys)

TERÄJÄRJESTELMÄ

Kuva 6: Terälautasessa on 4 vaihdettavaa alaterää ja 2 vaihdettavaa yläterää, Comet-mallin. Bio-terä, Excellent, Pro 19 ja Pro 21.

Terän vaihto: Kiinteä terä / Terälautanen

Voimakas levyjousi painaa terälautasen/terän kitkalevyä vasten. Teräpultin avaamiseen suositellaan 14 mm:n silmukka-tai hylsyavainta. Napauta avainta tarvittaessa. Pultissa on tavallinen oikeakätinen kierre. Terää asennettaessa on pultti käännettävä lujasti kiinni - kopauta avainta varovaisesti vasaralla. Terä toimii myös vauhtipyöränä. Jos sitä ei ole keskitetty, moottori voi kulkea epätasaisesti ja sitä voi olla vaikea käynnistää. HUOM! Tärinän välttämiseksi terä asennetaan siten, että teräpidikkeen merkki on terän reunassa (kuva 7).

Terän vaihto: Leikkuuterät/yläterä (kuva 6)

Puhdista terälautasen terien aukot ja poista ruohosilppu. Aukosta näkyy lukkojousi. Paina sitä hieman. Paina tai kopauta terää samanaikaisesti, jolloin se irtoaa. Tarkasta, että uuden terän kiinnitysrengas liukuu aukkoon ja lukittuu jousella. Kopauta tarvittaessa. Keskipakoisvoima pitää terän paikallaan moottorin käydessä.

Yläterän vaihto:

Kierrä terälautanen irti akselista, avaa mutteri ja irrota terä ja irrota terä ja välilevy. HUOM! Välilevy asetetaan terän päälle ja alle. Kiristä mutteri asentaessasi uutta terää. Asenna terälautanen takaisin.

TÄRINÄ:

Älä koskaan aja epätavallisesti tärisevällä leikkurilla. Jos levylautasen jokin terä on vaurioitunut eikä varateriä ole, irrota viallisen terän lisäksi sitä vastapäätä oleva terä.

Kombiterä: Vaihda vaurioitunut terä uuteen.

ILMANSUODATTIMEN HUOLTO (kuva 8 ja 9)

Quantum- ja Intek-moottorit

Puhdista ilmansuodatin kolmen kuukauden välein tai aina

25 käyttötunnin jälkeen (kumpi tulee ensin).

HUOM! Puhdista ilmansuodatin useammin, jos leikkuria käytetään pölyisessä ympäristössä.

1. Avaa ruuvi ja irrota kuvan mukainen lukitus.
2. Irrota ilmansuodatin varovaisesti.
3. Puhdista suodatin kopauttamalla sitä varovaisesti tasaista pintaa vasten. Jos se on hyvin likainen, se pitää vaihtaa tai puhdistaa seuraavien ohjeiden mukaan.
4. Asenna suodatin takaisin, kiinnitä lukko ja kiristä ruuvi kunnolla.

ÖLJYNVAIHTO

Kierrä öljytikku irti ja aseta vähintään 1 litran kokoinen astia leikkurin vasemmalle puolelle. Kallista leikkuri vasemmalle kyljelleen siten, että öljy valuu astiaan. Tämä on parasta tehdä heti leikkuun jälkeen, jolloin öljy on lämmintä ja helposti juoksevaa. Kun kaikki öljy on tyhjentynyt, täytä uutta öljyä (0,6 I SAE 30) ja kierrä öljytikku paikalleen. Jäteöljy on säilytettävä suljettavassa astiassa (esim. öljypullossa, kun uusi öljy on ensin kaadettu moottoriin) ja toimitettava asianmukaisesti ongelmajätteiden keräyspisteeeseen.

KIILAHHNAN VAIHTO JA SÄÄTÖ (kuva 14)

(Excellent, Comet, Pro 19 ja Pro 21)

1. Avaa vaihteiston 4 kiinnitysruuvia. Poista vaihteistoon päässyt lika.
2. Irroita etupyörän pölykapseli vaihdelaatikon vierestä vääntämällä varovasti ruuviavaimella. Irrota lukkomutteri ja pyörä.
3. Irrota hihna hihnapyrästä (1936). Tarkasta ennen uuden hihnan asentamista, että sisempi levy pyörii vapaasti akselissa - jos se ei pyöri helposti, sumuta ruosteenestoöljyä levyjen väliin ja taakse ja lisää akseliin vähänrasvaa. Aseta uusi hihna paikalleen ja tarkista, että se asettuu oikein kuulalaakerin (1471) kohdalle.
4. Säätö:Hihnaa voidaan säätää siirtämällä kuulalaakeria (1471) ylös- tai alaspäin. Kiilahihna venyy muutaman ensimmäisen käyttötunnin ajan ja eri nopeuksien välinen ero pienenee, jolloin kiilahihna pitää säätää uudelleen.
5. Kiinnitä vaihdelaatikon kansi ja koeaja kone.

AKKU (Comet SE) on täysin suljettu 12 V:n lyijyakku, joka ei normaalisti tarvitse huoltoa ja joka latautuu ajon aikana. Akku voi tyhjentyä, jos leikkuri ei käynnisty muutaman yrityksen jälkeen - tällöin leikkuri voidaan kaynnistää käynnistysnarulla. Kokonaan tyhjentynyt akku voidaan ladata leikkurin mukana toimitettavalla latauslaitteella.

HUOM! Akku voi tarvita muutaman latauksen käyttökauden aikana ja se pitää ehdottomasti ladata ennen talvisäilytystä.

1. Irrota moottorin kaapeli akusta (kuva 13).
2. Liitä akkukaapeli latauslaitteeseen, joka on kytketty verkkovirtaan (220 V, 50 Hz).
3. Kokonaan tyhjentyneen akun lataus kestää n. 24 tun tia. Irrota latauslaite lataamisen päätyttyä ja kiinnitä moottorin kaapeli takaisin akkuun. HUOM! Älä lataa alle +5°C:n lämpötilassa.

HUOM! Loppuun käytettyä lyijyakkua ei saa heittää pois talousjätteiden mukana. Se pitää viedä lähimmälle huoltoasemalle.

VIANMÄÄRITYS

Tarkasta seuraavat kohdat, jos moottori ei käynnisty:

1. Tankissa oleva bensiini ei ole vanhaa. Onko polttoainehana auki (Honda-moottorit)?
2. Tarkista, että teräjarru on oikein säädetty.
3. Tarkasta, että sytytystulppa on puhdas ja elektrodien etäisyys on 0,7-0,8 mm.
4. Onko terä kiinni?
5. Onko ilmansuodatin tukossa? Puhdista tai vaihda ilmansuodatin! Mikäli moottori ei tämänkään jälkeen käynnisty, ota yhteyttä lähimpään huoltoliikkeeseen.
6. Mikäli leikkuutulos on huono ja terä repii ruohoa leikattaessa, vaihda terä uuteen. Mikäli terä on kulunut, sillä on vaikutusta myös keruutoimintoon.

PUHDISTUS

Aseta mieluiten kone sytytystulppa ylöspäin. Kun leikkuri käännetään kyljelleen, pitää äänenvaimentimen aina olla yläpuolella: muuten äänenvaimentimeen voi valua moottoriöljyä, joka aiheutta voimakasta savua. Aja ensin bensiinitankki tyhjäksi, koska muuten polttoainetta voi vuotaa tankin ilma-aukosta. Ajattele ympäristöä ja palovaaraa! HUOM! Älä koskaan puhdista leikkuria paineilmalla tai painepesurilla.

TALVISÄILYTYS

Aja bensiinitankki tyhjäksi ja vaihda öljyt. Tipauta tämän jälkeen pisara öljyä sytytystulpan aukkoon ja levitä se tasaisesti. Puhdista ilmansuodatin ja vaihteisto. Säilytä leikkuria kuivassa paikassa sisätiloissa. Lataa akku latauslaitteella.

TAKUU

Klippo ruohonleikkurin Briggs & Stratton moottoriosalla on yhden (1) vuoden takuu.

• Muulla osalla leikkuria on kahden (2) vuoden takuu.
• Takuu korvaa valmistevikojen osalta osat ja työn.
• Takuu ei korvaa normaalisti kuluvia osia.
• Takuu ei korvaa virheellisestä käytöstä tai huollosta johtuvia vikoja.

Takuutapauksissa on otettava yhteys myyjäliikkeeseen tai myyjän valtuuttamaan huoltoliikkeeseen.

Maahantuoja: Moottorin maahantuoja:

Sumeko Oy Promotor Oy

Nihtisillankuja 6 Sahaajankatu 41

02630 ESPOO 00880 HELSINKI

Puh. 09-502 812 Puh. 09-755 4633

LISÄYS KLIPPO Pro 19 S ja Pro 21 S MAILLIEN KÄYTTÖOHJEKIRJAAN

Nämä koneet on tarkoitettu ammattikäyttöön ja sen mukaisesti rakennettu kestämään käyttöä koko sesongin ajan, joka päivä, vuosi toisensa jälkeen. Yksinkertaisempiin Klippo-malleihin verrattuna näissä malleissa on tiettyjä eroja: tehokkaampi moottori, tärinävaimennettu aisa, tiety osat galvanoitu, vahvemmat pyöränlaakerit, vahvempi terä, vahvempi säätömekanismi sekä tietyt komponentit vahvistettu ja valmistettu kestävämmästä materiaalista.

KIERRÄTYS

Tämä ruohonlekkuri on suunniteltu palvelemaan vuosien ajan. Tämän ansiosta se rasittaa ympäristöä vähemmän. Huolehti-malla asianmukaisesta hullosta ja hoidosta saadaan minimoitua moottorin haitalliset päästöt ja varmistetaan pitkä käyttöikä. Vaihda siis öljy, ilmansuodatin ja sytytystulppa säännöllisesti, suositeltujen vaihtovälien puitteissa. Kun kone on loppuun kulunut, se voidaan toimittaa jälleenmyyjälle (joka puolestaan toimittaa sen kierrätykseen) tai suoraan Klippo AB:Ile. Me puramme koneen ja lajittelemme nimittäin kierrätyskelpoisia, ja sitä paitsi suurelta osin jo muutenkin valmistettu kierrätysmateriaaleista.

Etu- ja taka-akseli SS 1914; 0,8 kg

Napa, nivelet, kiinnityskulmat, sS 1312; 1,4 kg

Vanteet, kulmat, DC01; 0,6 kg

Säätökahva, painejouset, 667 jousiteräs; 0,1 kg

Ala- ja yläaisa, korkeudensäätövipu, SS 2394; 3,6 kg

Etuakselin kiinnitys PA;

Renkaat, luonnonkumiseos; 0,7 kg

Aisan päällyste, PP; 0,2 kg

Kaasu- ja vaihdevipu, PP

Terän kiinnitys, sS 7030-11

Leikkuuleveys: 53 cm

Leikkuukorkeus: 3 - 6 cm

Moottori: Briggs & Stratton Intek Edge 60

lskutilavuus: 190 cm 3

Teho: 4,4 kW / 3000 r/min

Polttoaineen ominaiskulutus: 347-479 g/kWh 50%

kuormituksella (pieni tai keskisuuri kulutus ruohon-leikkurien pohjoismaisen ympäri-stömerkinnän, versio 2.0, mukaisesti).

Terä: Kombiterä

Leikkujärjestelmä: Silppuava

Korkeudensäätö: Keskitetty, 6 tasoa

Pyörät: Kaksoiskuulalaakeroidut teräspyörät ja

luonnonkumirenkaat (etupyörät alumiinia)

Paino: 36 kg

ISO 11094:n mukainen melutaso: 91,7 dB(A)

EN 836:n mukainen melutaso kuljettajan korvan kohdalla: 81,6 db(A)

Polttoainejärjestelmä on suojattu haihtumispäästöjä vastaan siten, että polttoainesäiliön korkissa on kellonmuotoinen suojas ja kumikalvo. Ilmanvaihto tapahtuu spiraalimaisesti. Tästä syystä on tärkeää, että polttoainesäiliön korkin vaurioituessa se vaihdetaan tähän moottoriin tarkoitettuun alkuperäiseen varaosaan. Dahlmans Klippo AB pidättää oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta.

Malmö, syyskuu 2004

Yhdenmukaisuusvakuutus

Allekirjoittanut, Roger Klotz, c/o Klippo AB, Knivgatan 3 - 7, SE-212 28 Malmö, Ruotsi, vakuutamme, että seuraava ruohonleikkuri täyttää olennaiset turvallisuus- ja terveysvaatimukset EU:n Konedirektiivissä 98/37/EEC ja EN 836 ja täyttää vaatimukset EU:n melua koskeva direktiivi 2000/14/EY Direktiivin 2000/14/EY mukaisen yhdenmukaisuuden arviointi on tehty kyseisen direktiivin liitteen VI sekä EU:n sähkömagneettista yhteensopivuutta koskevan direktiivin 89/336 mukaisesti. Testattu normien EN 836 ja ISO 11094 mukaisesti. Direktiivin 2000/14/EY mukaisen yhdenmukaisuuden arviointi on tehty kyseisen direktiivin Lisäyksen VI mukaisesti.

Tyyppi: Polttomoottorilla varustettu roottoriruohonleikkuri.

Valmistaja: Klippo AB

Valmiste: Klippo.

Tekniikasta vastaava: Anders Björkqvist

Tämä selvitetty: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Ruotsi. Notified body 0404

Malli	Sarja no	Mootori -tilavuus/	Moottorin-äänite- -teho cc/hv	Mitattu- enimmäis- hotaso, dB(A)	Vahvistettu kohdistuva dB(A)	Käyttäjään melutaso melutaso dB(A)	Terätyppi Leikkuu- leveys cm
Excellent S	K05630	B&S Quantum 50	190/5,0	92	96	81	Bio-terä	48
Exc S Selfstart	K05640	B&S Quantum 50TM	190/5,0	92	96	81	Bio-terä	48
Exc S SD	K05660	B&S Quantum 50	190/5,0	95	96	85	Bio-terä	48
Pro 19 S	K06720	B&S Intek Edge 60	190/6,0	91	96	79	Bio-terä	48
Pro 19 S	K06750	B&S Intek 55	170/5,5	92	96	79	Bio-terä	48
Comet S	K03000	B&S Quantum 50	190/5,0	92	100	82	Terälautanen	53
Comet SE	K03100	B&S Quantum 50ES	190/5,0	93	100	82	Terälautanen	53
Pro 21 S	K08110	B&S Intek 60	190/6,0	92	100	82	Bio-terä	53
Pro 21 S	K08120	B&S Intek 55	170/5,5	92	100	82	Bio-terä	53

Tärinätaso: Kats tekninen erittely, sivu 44!

Julkistettu Malmössä 2005-09-22

Roger Klotz Toimitusjohtaja, Klippo AB

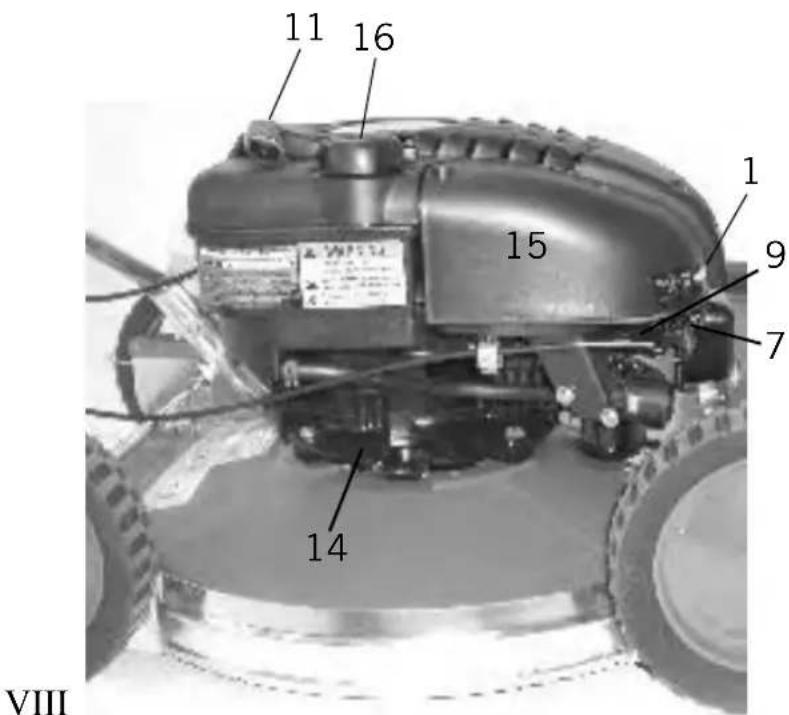

1. Mallin tyyppinumero

2. Sytytystulppa 12. Poittoainetankki

3. Turvallisuusohjet

4. Sylinterinkansi 13. Vaihteisto

5. Öliytikko

6. Kaasutin 14. Oljykammio

7. Äänenvaimennin 10. Vetoakseli

8. Ilmansuodatin

9. Käynnistyskahva 16. Polttoaineen lisäys

1 11 16 15 1 9 7 14 VIII

Fig. 15

MULCHERINSATS MULCHING INSERT
