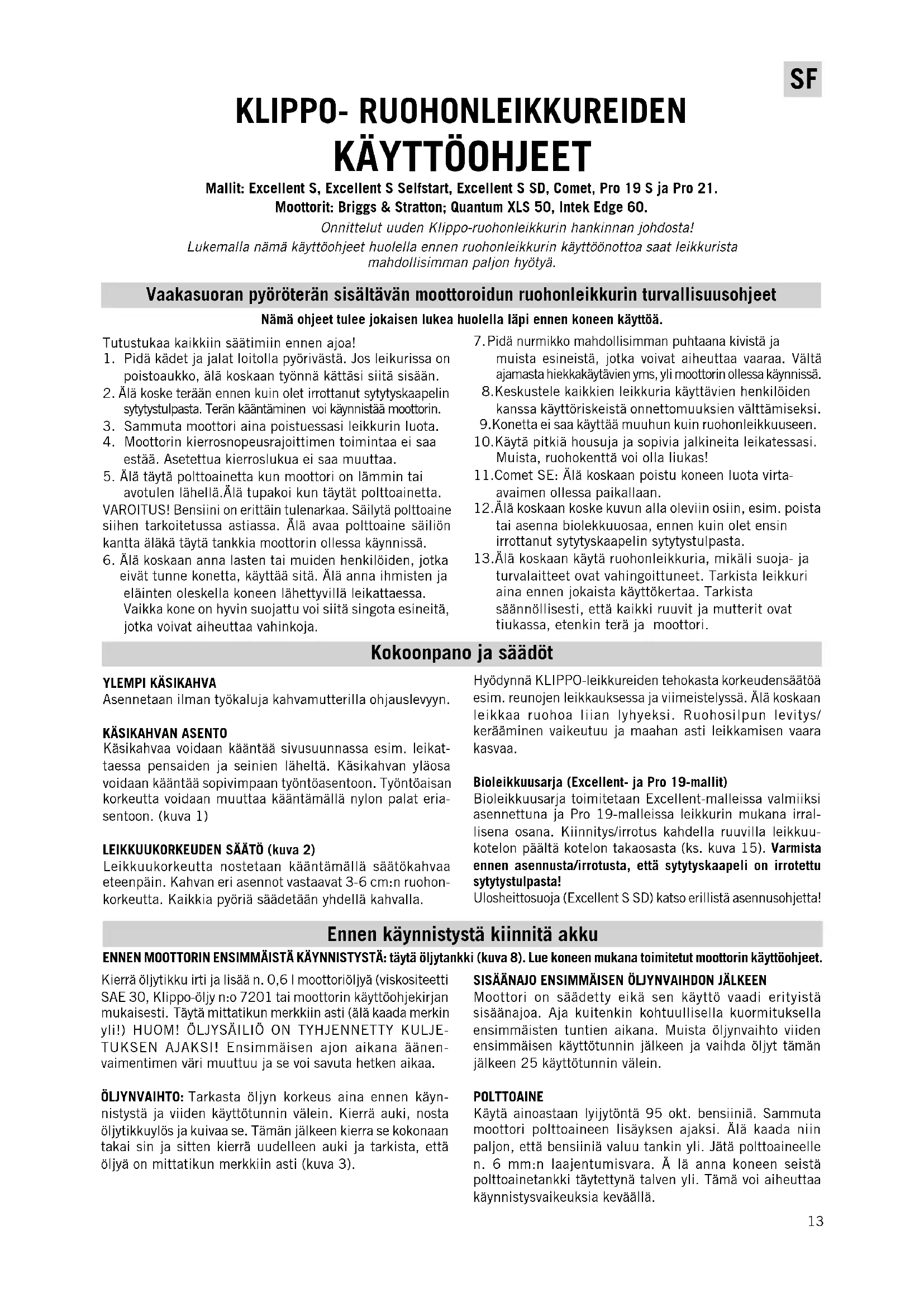

KÄYTTÖOHJE Comet Klippo
Mallit: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S ja Pro 21.Moottorit: Briggs & Stratton; Quantum XLS 50, Intek Edge 60. Onnittelut uuden Klippo-ruohonleikkurin hankinnan johdosta!Lukemalla nämä käyttöohjeet huolella ennen ruohonleikkurin käyttöönottoa saat leikkuristamahdollisimman paljon hyötyä.Nämä ohjeet tulee jokaisen lukea huolella läpi ennen koneen käyttöä. Ennen käynnistystä kiinnitä akku Vaakasuoran pyöröterän sisältävän moottoroidun ruohonleikkurin turvallisuusohjeet Kokoonpano ja säädöt SISÄÄNAJO ENSIMMÄISEN ÖLJYNVAIHDON JÄLKEENMoottori on säädetty eikä sen käyttö vaadi erityistäsisäänajoa. Aja kuitenkin kohtuullisella kuormituksellaensimmäisten tuntien aikana. Muista öljynvaihto viidenensimmäisen käyttötunnin jälkeen ja vaihda öljyt tämänjälkeen 25 käyttötunnin välein.POLTTOAINEKäytä ainoastaan lyijytöntä 95 okt. bensiiniä. Sammutamoottori polttoaineen lisäyksen ajaksi. Älä kaada niinpaljon, että bensiiniä valuu tankin yli. Jätä polttoaineellen. 6 mm:n laajentumisvara. Ä lä anna koneen seistäpolttoainetankki täytettynä talven yli. Tämä voi aiheuttaakäynnistysvaikeuksia keväällä. ENNEN MOOTTORIN ENSIMMÄISTÄ KÄYNNISTYSTÄ: täytä öljytankki (kuva 8). Lue koneen mukana toimitetut moottorin käyttöohjeet.
Tutustukaa kaikkiin säätimiin ennen ajoa!1. Pidä kädet ja jalat loitolla pyörivästä. Jos leikurissa onpoistoaukko, älä koskaan työnnä kättäsi siitä sisään. Älä koske terään ennen kuin olet irrottanut sytytyskaapelinsytytystulpasta. Terän kääntäminen voi käynnistää moottorin.3. Sammuta moottori aina poistuessasi leikkurin luota.4. Moottorin kierrosnopeusrajoittimen toimintaa ei saaestää. Asetettua kierroslukua ei saa muuttaa.5. Älä täytä polttoainetta kun moottori on lämmin taiavotulen lähellä.Älä tupakoi kun täytät polttoainetta.VAROITUS! Bensiini on erittäin tulenarkaa. Säilytä polttoainesiihen tarkoitetussa astiassa. Älä avaa polttoaine säiliönkantta äläkä täytä tankkia moottorin ollessa käynnissä.6. Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät tunne konetta, käyttää sitä. Älä anna ihmisten jaeläinten oleskella koneen lähettyvillä leikattaessa.Vaikka kone on hyvin suojattu voi siitä singota esineitä,jotka voivat aiheuttaa vahinkoja. Pidä nurmikko mahdollisimman puhtaana kivistä jamuista esineistä, jotka voivat aiheuttaa vaaraa. Vältäajamasta hiekkakäytävien yms, yli moottorin ollessa käynnissä. 8.Keskustele kaikkien leikkuria käyttävien henkilöidenkanssa käyttöriskeistä onnettomuuksien välttämiseksi. 9.Konetta ei saa käyttää muuhun kuin ruohonleikkuuseen.10.Käytä pitkiä housuja ja sopivia jalkineita leikatessasi.Muista, ruohokenttä voi olla liukas!11.Comet SE: Älä koskaan poistu koneen luota virta-avaimen ollessa paikallaan.12.Älä koskaan koske kuvun alla oleviin osiin, esim. poistatai asenna biolekkuuosaa, ennen kuin olet ensinirrottanut sytytyskaapelin sytytystulpasta.13.Älä koskaan käytä ruohonleikkuria, mikäli suoja- jaturvalaitteet ovat vahingoittuneet. Tarkista leikkuriaina ennen jokaista käyttökertaa. Tarkistasäännöllisesti, että kaikki ruuvit ja mutterit ovattiukassa, etenkin terä ja moottori.YLEMPI KÄSIKAHVAAsennetaan ilman työkaluja kahvamutterilla ohjauslevyyn.KÄSIKAHVAN ASENTOKäsikahvaa voidaan kääntää sivusuunnassa esim. leikat-taessa pensaiden ja seinien läheltä. Käsikahvan yläosavoidaan kääntää sopivimpaan työntöasentoon. Työntöaisankorkeutta voidaan muuttaa kääntämällä nylon palat eria-sentoon. (kuva 1)LEIKKUUKORKEUDEN SÄÄTÖ (kuva 2)Leikkuukorkeutta nostetaan kääntämällä säätökahvaaeteenpäin. Kahvan eri asennot vastaavat 3-6 cm:n ruohon-korkeutta. Kaikkia pyöriä säädetään yhdellä kahvalla.Hyödynnä KLIPPO-leikkureiden tehokasta korkeudensäätöäesim. reunojen leikkauksessa ja viimeistelyssä. Älä koskaanleikkaa ruohoa liian lyhyeksi. Ruohosilpun levitys/kerääminen vaikeutuu ja maahan asti leikkamisen vaarakasvaa.Bioleikkuusarja (Excellent- ja Pro 19-mallit)Bioleikkuusarja toimitetaan Excellent-malleissa valmiiksiasennettuna ja Pro 19-malleissa leikkurin mukana irral-lisena osana. Kiinnitys/irrotus kahdella ruuvilla leikkuu-kotelon päältä kotelon takaosasta (ks. kuva 15). Varmistaennen asennusta/irrotusta, että sytytyskaapeli on irrotettusytytystulpasta!Ulosheittosuoja (Excellent S SD) katso erillistä asennusohjetta!Kierrä öljytikku irti ja lisää n. 0,6 l moottoriöljyä (viskositeettiSAE 30, Klippo-öljy n:o 7201 tai moottorin käyttöohjekirjanmukaisesti. Täytä mittatikun merkkiin asti (älä kaada merkinyli!) HUOM! ÖLJYSÄILIÖ ON TYHJENNETTY KULJE-TUKSEN AJAKSI! Ensimmäisen ajon aikana äänen-vaimentimen väri muuttuu ja se voi savuta hetken aikaa.ÖLJYNVAIHTO: Tarkasta öljyn korkeus aina ennen käyn-nistystä ja viiden käyttötunnin välein. Kierrä auki, nostaöljytikkuylös ja kuivaa se. Tämän jälkeen kierra se kokonaantakai sin ja sitten kierrä uudelleen auki ja tarkista, ettäöljyä on mittatikun merkkiin asti (kuva 3).14 Moottorin käynnistys
MALLIT ILMAN SÄHKÖKÄYNNISTYSTÄ
1. Kylmän moottorin käynnistäminen: Aseta kaasuvipu
täysiasentoon (jänis). Paina kumipumpusta (Primer, kuva
4) kolme kertaa. Se sijaitsee moottorin etuosassa.
Kylmällä ilmalla voi toimenpiteet joutua uusimaan, ei kuitenkaan siten, että moottori kastuu. Jos näin on käynyt, yritä ensin käynnistystä kaasu kiinniasennossa (kilpikonna). Jos moottori ei käynnisty, irroita sytytys- tulppa, kuivaa ja puhdista se. Lämpimän moottorin käynnistyksessä ei yleensä tarvitse painaa kumi-pumppua.
2. Turvakahvan (kuva 5b) tulee olla sisäänvedettynä
käynnistäessä ja ajon aikana.
3. Vedä käynnistysnarusta reippaasti.
Excellent Selfstart: Noudata erillisiä käynnistysohjeita! COMET SE Akku voi olla tyhjä ensimmäisen käynnistyksen yhteydessä. Siinä tapauksessa käynnistä moottori käynnistysnarulla ja lataa akku mukana toimitettavalla latauslaitteella. Tarkasta akun lataus.
(Ennen 1:stä käynnistystä kiinnitä akun johdot, kuva 13). Noudata käynnistysohjeita yllä olevien kohtien 1 ja 2 mukaisesti ja kierrä virtaavainta myötäpäivään (kuva 12). Pidä avainta tässä asennossa, kunnes moottori käynnistyy. Päästä avaimesta irti, kun moottori on käynnistynyt.
AJO TURVAKAHVAA KÄYTTÄEN
COMET pysäytetään turvakahva päästämällä (kuva 5b), moottori pysähtyy ja veto kytkeytyy irti, tai siirtämällä kytkentävipua (kuva 5c) STOP-merkkiin (taaksepäin- ylöspäin). Moottori on tällöin käynnissä mutta veto on irtikytkettynä. Kun veto kytketään siirretään vetotanko (eteenpäin-alaspäin). Excellent, Pro 19 ja Pro 21 pysäytetään irrottamalla ote turvakahvasta (kuva 5b). Mikäli halutaan pysäyttää vain veto, löysätään hieman otetta turvakahvasta. Vetoa kytket- täessä vedon säädintä työnnetään eteenpäin (kuva 5c). Muuta Huolto Poista leikattavalta alueelta kaikki ylimääräiset esineet, kuten kivet jne,jotka voivat olla vaarallisia ja voivat myös rikkoa laitteen. Moottoroidulla ruohonleikkurilla ei saa ajaa kovien esineiden yli: “puhdista“ nurmi, merkitse putket jne. Aja leikkurilla rauhallisesti ja järjestelmällisesti esim. ympyrää - leikkaa aina siten, että leikkuri kulkee osittain jo leikatun kohdan päällä. Leikaa mielellään eri suuntaan joka kerta. LEIKKUUOHJEITA Asiantuntijat ovat sitä mieltä, että yhdellä kerralla kannattaa leikata enintään kolmannes ruohon pituudesta. Katso, että terät ovat hyvässä kunnossa. Ruoho kasvaa tällöin parhaiten ja koko nurmikenttä on vahvempi ja vihreämpi. Jos terät ovat tylsät, leikkuujäljestä tulee epätasainen ja ruoho tulee kellertäväksi leikkuupinnaltaan. Leikkaa usein. Siisti nurmi saadaan leikkaamalla kahdesti viikossa. Älä leikkaa sateen tai kasteen kostuttamaa nurmea, koska ruohosilpun levitys on tällöin vaikeampaa.
Leikkuria on helpompi käsitellä: sitä voidaan kääntää, sillä voidaan peruuttaa ja leikata tarkasti. Vetopyörät pyörivät tyhjää ilmassa, kun käsikahvaa painetaan. Terät leikkaavat edelleen.
KÄYTÄ KUULOSUOJAIMIA KONEELLA TYÖSKENTELYN
AIKANA! HUOLTO Irrota aina sytytystulpan johto ennen huoltotöiden aloittamista! Rungon alapuolta puhdistettaessa, terää vaihdettaessa jne. on paras nostaa leikkurin etupyörät ylöspäin. Polttoainesäiliö saa olla korkeintaan puoliksi täynnä, muutoin bensiiniä saattaa vuotaa korkin kautta. Tue leikkuri tähän asentoon ennen teränvaihtoa. Näin toimittaessa voidaan olla varmoja, ettei polttoaine- ja öljyvuotoja tapahdu eikä öljyä pääse sytytystulppaan, ilmansuodattimeen tai muualle, missä se saattaisi aiheuttaa toimintahäiriöitä tai käynnistysvaikeuksia. Excellent Selfstart: Puhdistuksen tai hullon yhteydessä ota aina sytytystulpan johto irti ja tee normaaali käynnistys jotta käynnistimen jousi vapautuisi, irrota oranssi lukitusavain. HUOLTO-OHJEET Kone tulee kausihuoltaa joka käyttökauden jälkeen valtuu- tetulla KLIPPO-huoltokorjaamolla. Katalysaattorilla varustetut koneet tulee kausihuoltaa valtuutetulla KLIPPO- huoltokorjaamolla joka kolmas vuosi tai 100:n käyttötunnin jälkeen. Pidä leikkuri kauttaaltaan puhtaana. Kun työskentelet koneen alla, tulee kone asettaa sytytystulppa ylöspäin. Harjaa ruohosilppu pois ennen sen kuivumista. Kiristä kaikki pultit ja mutterit ajoittain. Voitele akselikupit ja akselit kauden päättyessä. Kuivaa kiiltävät pinnat ruosteenestoöljyyn kostutetulla trasselilla. Pyöriin pitää lisätä kuulalaakerirasvaa joka kolmas vuosi. Ammatti- käytössä suositellaan rutiinihuoltoa 50 käyttötunnin väl ein. Käytä ainoastaan alkuperäisiä KLIPPO-varaosia ja tarvikkeita. (CE-merkinnän voimassaolon edellytys)
Kuva 6: Terälautasessa on 4 vaihdettavaa alaterää ja 2 vaihdettavaa yläterää, Comet-mallin. Bio-terä, Excellent, Pro 19 ja Pro 21. Terän vaihto: Kiinteä terä / Terälautanen Voimakas levyjousi painaa terälautasen/terän kitkalevyä vasten. Teräpultin avaamiseen suositellaan 14 mm:n silmukka-tai hylsyavainta. Napauta avainta tarvittaessa. Pultissa on tavallinen oikeakätinen kierre. Terää asennettaessa on pultti käännettävä lujasti kiinni - kopauta avainta varovaisesti vasaralla. Terä toimii myös vauhtipyöränä. Jos sitä ei ole keskitetty, moottori voi kulkea epätasaisesti ja sitä voi olla vaikea käynnistää. HUOM! Tärinän välttämiseksi terä asennetaan siten, että teräpidikkeen merkki on terän reunassa (kuva 7). Terän vaihto: Leikkuuterät/yläterä (kuva 6) Puhdista terälautasen terien aukot ja poista ruohosilppu. Aukosta näkyy lukkojousi. Paina sitä hieman. Paina tai kopauta terää samanaikaisesti, jolloin se irtoaa. Tarkasta, että uuden terän kiinnitysrengas liukuu aukkoon ja lukittuu jousella. Kopauta tarvittaessa. Keskipakoisvoima pitää terän paikallaan moottorin käydessä.15 Yläterän vaihto: Kierrä terälautanen irti akselista, avaa mutteri ja irrota terä ja irrota terä ja välilevy. HUOM! Välilevy asetetaan terän päälle ja alle. Kiristä mutteri asentaessasi uutta terää. Asenna terälautanen takaisin. TÄRINÄ: Älä koskaan aja epätavallisesti tärisevällä leikkurilla. Jos levylautasen jokin terä on vaurioitunut eikä varateriä ole, irrota viallisen terän lisäksi sitä vastapäätä oleva terä. Kombiterä: Vaihda vaurioitunut terä uuteen. ILMANSUODATTIMEN HUOLTO (kuva 8 ja 9) Quantum- ja Intek-moottorit Puhdista ilmansuodatin kolmen kuukauden välein tai aina 25 käyttötunnin jälkeen (kumpi tulee ensin). HUOM! Puhdista ilmansuodatin useammin, jos leikkuria käytetään pölyisessä ympäristössä.
1. Avaa ruuvi ja irrota kuvan mukainen lukitus.
2. Irrota ilmansuodatin varovaisesti.
3. Puhdista suodatin kopauttamalla sitä varovaisesti
tasaista pintaa vasten. Jos se on hyvin likainen, se pitää vaihtaa tai puhdistaa seuraavien ohjeiden mukaan.
4. Asenna suodatin takaisin, kiinnitä lukko ja kiristä ruuvi
kunnolla. ÖLJYNVAIHTO Kierrä öljytikku irti ja aseta vähintään 1 litran kokoinen astia leikkurin vasemmalle puolelle. Kallista leikkuri vasemmalle kyljelleen siten, että öljy valuu astiaan. Tämä on parasta tehdä heti leikkuun jälkeen, jolloin öljy on lämmintä ja helposti juoksevaa. Kun kaikki öljy on tyhjentynyt, täytä uutta öljyä (0,6 l SAE 30) ja kierrä öljytikku paikalleen. Jäteöljy on säilytettävä suljettavassa astiassa (esim. öljypullossa, kun uusi öljy on ensin kaadettu moottoriin) ja toimitettava asianmukaisesti ongelmajätte- iden keräyspisteeseen. KIILAHIHNAN VAIHTO JA SÄÄTÖ (kuva 14) (Excellent, Comet, Pro 19 ja Pro 21)
1. Avaa vaihteiston 4 kiinnitysruuvia. Poista vaihteistoon
2. Irroita etupyörän pölykapseli vaihdelaatikon vierestä
vääntämällä varovasti ruuviavaimella. Irrota lukkomutteri ja pyörä.
3. Irrota hihna hihnapyrästä (1936). Tarkasta ennen uuden
hihnan asentamista, että sisempi levy pyörii vapaasti akselissa - jos se ei pyöri helposti, sumuta ruosteenestoöljyä levyjen väliin ja taakse ja lisää akseliin vähänrasvaa. Aseta uusi hihna paikalleen ja tarkista, että se asettuu oikein kuulalaakerin (1471) kohdalle.
4. Säätö:Hihnaa voidaan säätää siirtämällä kuulalaakeria
(1471) ylös- tai alaspäin. Kiilahihna venyy muutaman ensimmäisen käyttötunnin ajan ja eri nopeuksien välinen ero pienenee, jolloin kiilahihna pitää säätää uudelleen.
5. Kiinnitä vaihdelaatikon kansi ja koeaja kone.
AKKU (Comet SE) on täysin suljettu 12 V:n lyijyakku, joka ei normaalisti tarvitse huoltoa ja joka latautuu ajon aikana. Akku voi tyhjentyä, jos leikkuri ei käynnisty muutaman yrityksen jälkeen - tällöin leikkuri voidaan kaynnistää käynnistysnarulla. Kokonaan tyhjentynyt akku voidaan ladata leikkurin mukana toimitettavalla latauslaitteella. HUOM! Akku voi tarvita muutaman latauksen käyttökauden aikana ja se pitää ehdottomasti ladata ennen talvisäilytystä. AKUN LATAUS: (Comet SE)
1. Irrota moottorin kaapeli akusta (kuva 13).
2. Liitä akkukaapeli latauslaitteeseen, joka on kytketty
verkkovirtaan (220 V, 50 Hz).
3. Kokonaan tyhjentyneen akun lataus kestää n. 24 tun
tia. Irrota latauslaite lataamisen päätyttyä ja kiinnitä moottorin kaapeli takaisin akkuun. HUOM! Älä lataa alle +5°C:n lämpötilassa. HUOM! Loppuun käytettyä lyijyakkua ei saa heittää pois talou- sjätteiden mukana. Se pitää viedä lähimmälle huoltoasemalle. VIANMÄÄRITYS Tarkasta seuraavat kohdat, jos moottori ei käynnisty:
1. Tankissa oleva bensiini ei ole vanhaa. Onko polttoaine-
hana auki (Honda-moottorit)?
2. Tarkista, että teräjarru on oikein säädetty.
3. Tarkasta, että sytytystulppa on puhdas ja elektrodien
etäisyys on 0,7-0,8 mm.
4. Onko terä kiinni?
Onko ilmansuodatin tukossa? Puhdista tai vaihda ilmansuodatin! Mikäli moottori ei tämänkään jälkeen käynnisty, ota yhteyttä lähimpään huoltoliikkeeseen.
6. Mikäli leikkuutulos on huono ja terä repii ruohoa
leikattaessa, vaihda terä uuteen. Mikäli terä on kulunut, sillä on vaikutusta myös keruutoimintoon. PUHDISTUS Aseta mieluiten kone sytytystulppa ylöspäin. Kun leikkuri käännetään kyljelleen, pitää äänenvaimentimen aina olla yläpuolella: muuten äänenvaimentimeen voi valua moot- toriöljyä, joka aiheutta voimakasta savua. Aja ensin bensiinitankki tyhjäksi, koska muuten polttoainetta voi vuo- taa tankin ilma-aukosta. Ajattele ympäristöä ja palovaaraa! HUOM! Älä koskaan puhdista leikkuria paineilmalla tai painepesurilla. TALVISÄILYTYS Aja bensiinitankki tyhjäksi ja vaihda öljyt. Tipauta tämän jälkeen pisara öljyä sytytystulpan aukkoon ja levitä se tasaisesti. Puhdista ilmansuodatin ja vaihteisto. Säilytä leikkuria kuivassa paikassa sisätiloissa. Lataa akku latauslaitteella. TAKUU Klippo ruohonleikkurin Briggs & Stratton moottoriosalla on yhden (1) vuoden takuu.
- Muulla osalla leikkuria on kahden (2) vuoden takuu.
- Takuu korvaa valmistevikojen osalta osat ja työn.
- Takuu ei korvaa normaalisti kuluvia osia.
- Takuu ei korvaa virheellisestä käytöstä tai huollosta johtuvia vikoja. Takuutapauksissa on otettava yhteys myyjäliikkeeseen tai myyjän valtuuttamaan huoltoliikkeeseen. Maahantuoja: Moottorin maahantuoja: Sumeko Oy Promotor Oy Nihtisillankuja 6 Sahaajankatu 41 02630 ESPOO 00880 HELSINKI Puh. 09-502 812 Puh. 09-755 4633 LISÄYS KLIPPO Pro 19 S ja Pro 21 S MAILLIEN KÄYTTÖOHJEKIRJAAN Nämä koneet on tarkoitettu ammattikäyttöön ja sen mukaisesti rakennettu kestämään käyttöä koko sesongin ajan, joka päivä, vuosi toisensa jälkeen. Yksinkertaisempiin Klippo-malleihin verrattuna näissä malleissa on tiettyjä eroja: tehokkaampi moottori, tärinävaimennettu aisa, tiety osat galvanoitu, vahvemmat pyöränlaakerit, vahvempi terä, vahvempi säätömekanismi sekä tietyt komponentit vahvistettu ja valmistettu kestävämmästä materiaalista. KIERRÄTYS Tämä ruohonlekkuri on suunniteltu palvelemaan vuosien ajan. Tämän ansiosta se rasittaa ympäristöä vähemmän. Huolehti-malla asianmukaisesta hullosta ja hoidosta saadaan minimoitua moottorin haitalliset päästöt ja varmistetaan pitkä käyttöikä. Vaihda siis öljy, ilmansuodatin ja sytytystulppa säännöllisesti, suositeltujen vaihtovälien puitteissa. Kun kone on loppuun kulunut, se voidaan toimittaa jälleenmyyjälle (joka puolestaan toimittaa sen kierrätykseen) tai suoraan Klippo AB:lle. Me puramme koneen ja lajittelemme nimittäin kierrätyskelpoisia, ja sitä paitsi suurelta osin jo muutenkin valmistettu kierrätys- materiaaleista.16 Allekirjoittanut, Roger Klotz, c/o Klippo AB, Knivgatan 3 - 7, SE-212 28 Malmö, Ruotsi, vakuutamme, että seuraava ruohonleikkuri täyttää olennaiset turvallisuus- ja terveysvaatimukset EU:n Konedirektiivissä 98/37/EEC ja EN 836 ja täyttää vaatimukset EU:n melua koskeva direktiivi 2000/14/EY Direktiivin 2000/14/EY mukaisen yhdenmukaisuuden arviointi on tehty kyseisen direktiivin liitteen VI sekä EU:n sähkömagneettista yhteensopivuutta koskevan direktiivin 89/ 336 mukaisesti. Testattu normien EN 836 ja ISO 11094 mukaisesti. Direktiivin 2000/14/EY mukaisen yhdenmukaisuuden arviointi on tehty kyseisen direktiivin Lisäyksen VI mukaisesti. Tyyppi: Polttomoottorilla varustettu roottoriruohonleikkuri. Valmistaja: Klippo AB Valmiste: Klippo. Tekniikasta vastaava: Anders Björkqvist Tämä selvitetty: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Ruotsi. Notified body 0404 MATERIAALPISPESIFIKAATIO Runko SS 4261; 5,3 kg Etu- ja taka-akseli SS 1914; 0,8 kg Napa, nivelet, kiinnityskulmat, sS 1312; 1,4 kg Vanteet, kulmat, DC01; 0,6 kg Säätökahva, painejouset, 667 jousiteräs; 0,1 kg Ala- ja yläaisa, korkeudensäätövipu, SS 2394; 3,6 kg Etuakselin kiinnitys PA; Renkaat, luonnonkumiseos; 0,7 kg Aisan päällyste, PP; 0,2 kg Kaasu- ja vaihdevipu, PP Terän kiinnitys, sS 7030-11 TEKNISET TIEDOT KLIPPO Pro 21 S Leikkuuleveys: 53 cm Leikkuukorkeus: 3 - 6 cm Moottori: Briggs & Stratton Intek Edge 60 Iskutilavuus: 190 cm
Teho: 4,4 kW / 3000 r/min Polttoaineen ominaiskulutus: 347-479 g/kWh 50% kuormituksella (pieni tai keskisuuri kulutus ruohon- leikkurien pohjoismaisen ympäri-stömerkinnän, versio 2.0, mukaisesti). Terä: Kombiterä Leikkujärjestelmä: Silppuava Korkeudensäätö: Keskitetty, 6 tasoa Pyörät: Kaksoiskuulalaakeroidut teräspyörät ja luonnonkumirenkaat (etupyörät alumiinia) Paino: 36 kg ISO 11094:n mukainen melutaso: 91,7 dB(A) EN 836:n mukainen melutaso kuljettajan korvan kohdalla: 81,6 db(A) Polttoainejärjestelmä on suojattu haihtumispäästöjä vastaan siten, että polttoainesäiliön korkissa on kellonmuotoinen suojas ja kumikalvo. Ilmanvaihto tapahtuu spiraalimaisesti. Tästä syystä on tärkeää, että polttoainesäiliön korkin vaurioituessa se vaihdetaan tähän moottoriin tarkoitettuun alkuperäiseen varaosaan. Dahlmans Klippo AB pidättää oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta. Malmö, syyskuu 2004 Yhdenmukaisuusvakuutus Tärinätaso: Kats tekninen erittely, sivu 44! Malli Sarja no Mootori Moottorin- Mitattu- Vahvistettu Käyttäjään Terätyyppi Leikkuu- -tilavuus/ äänite- enimmäis- kohdistuva melutaso -teho hotaso, dB(A) melutaso cc/hv dB(A) dB(A) cm Excellent S K05630 B&S Quantum 50 190/5,0 92 96 81 Bio-terä 48 Exc S Selfstart K05640 B&S Quantum 50TM 190/5,0 92 96 81 Bio-terä 48 Exc S SD K05660 B&S Quantum 50 190/5,0 95 96 85 Bio-terä 48 Pro 19 S K06720 B&S Intek Edge 60 190/6,0 91 96 79 Bio-terä 48 Pro 19 S K06750 B&S Intek 55 170/5,5 92 96 79 Bio-terä 48 Comet S K03000 B&S Quantum 50 190/5,0 92 100 82 Terälautanen 53 Comet SE K03100 B&S Quantum 50ES 190/5,0 93 100 82 Terälautanen 53 Pro 21 S K08110 B&S Intek 60 190/6,0 92 100 82 Bio-terä 53 Pro 21 S K08120 B&S Intek 55 170/5,5 92 100 82 Bio-terä 53 Julkistettu Malmössä 2005-09-22
Roger Klotz Toimitusjohtaja, Klippo AB leveys17
