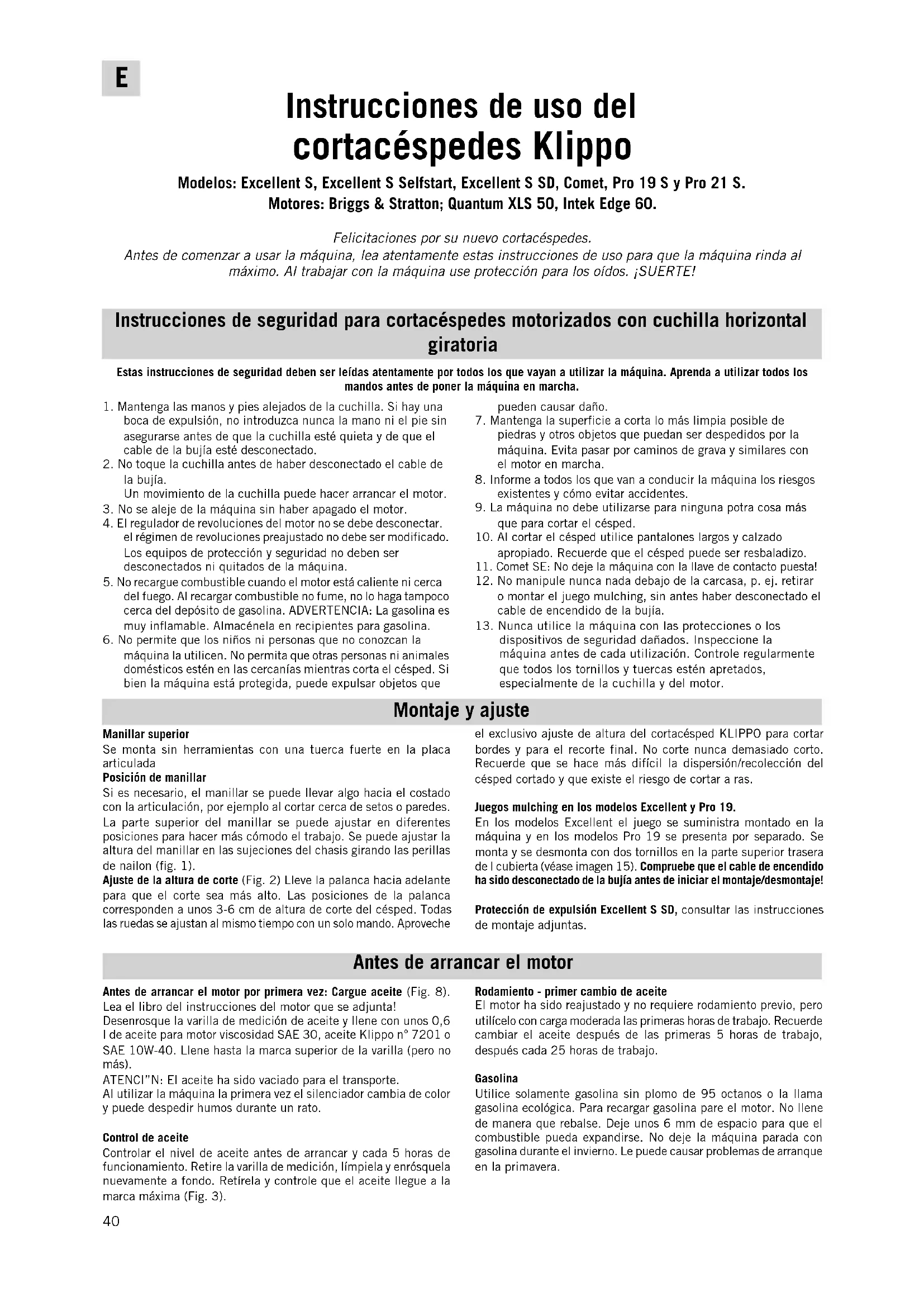

Instrucciones de uso del cortacéspedes Klippo

Modelos: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 Sy Pro 21 S.

Motores: Briggs & Stratton; Quantum XLS 50, Intek Edge 60.

Felicitaciones por su nuevo cortacéspedes.

Antes de comenzar a usar laquina, lea atentamente estas instrucciones de uso para que laquina rinda al maximo. Al trabajo con laquina use proteccion para los oidos. SuERTE!

Instrucciones de seguridad para cortacespedes motorizados con cachilla horizontal giratoria

Estas instrucciones de seguridaddeben serleidasatentamente portodostlosqueyavan autilizarlaquina.Aprendaautilizartodostomadosantesdeponerlaquinaen marcha.

1. Mantenga las manos y pies alejados de la cucilla. Si hay una boca de expulsion, no introduzca nunca la mano ni el pie sin asegurarse antes de que la cucilla está quieta y de que el cable de la bjuya está desconectado.
2. No toque la cucilla antes de haber desconectado el cable de la bucía.

Un movimiento de la cachilla pueda hacer arrancar el motor.

1. No se aleje de laquina sin haber apagado el motor.
2. El regulator de revoluciones del motor no se debe desconectar. el régimen de revoluciones preajustado no debe ser modificado. Los equipos de proteccion y seguridad no deben ser desconnectados ni quitados de laquina.
3. No recargue combustible when the motor está caliente nioca del fuego. Al recargar combustible no fume, no lo haga tampoco cerca del deposito de gasolina. ADVERTENCIA: La gasolina es muy inflamable. Almacénela en recipientes para gasolina.
4. No permite que los niños ni personas que no conozcan laquina lautilicen.No permita que otheras personas ni animales domesticos esten en las cercanias,mrientras corte el cesped.Si bien laquina esta protegida,puede expulsar objetos que

puede causar daño.

1. Mantenga la superficie a corta lo más limpia possible de piedras y otros objetivos que pueda ser despedidos por laquina. Evita pasado por caminos de grava y similares con el motor en marcha.
2. Informe a todos los que van a conducir laquina los riesgos existentes y como evitar accidentes.
3. Laquina no debeutilizarse para ninguna potra casa mas que paraURTAR elcesped.
4. Ál cortar el césped utilise pantalones largos y calzado apropiado. Recuerde que el césped pueda ser resbaladizo.
5. Comet SE: No doit la maquina con la llave de contacto esta!
6. No manipule nunca nada bajo de la carcaja, p. ej. retirar o montar el juego mulching, sin antes haber desconectado el cable de encendido de la bujía.
7. Nunca utilizes laquina con las protecciones o los dispositivos de seguridad danados. Inspecciona laquina antes de cada uso. Controle regularmente que todos los tornillos y tuercas estencretados, especially de la cuchilla y del motor.

Montaje y ajuste

Manillar superior

Se monta sin herramientos con una tuerca fuerte en la placar articulada

Posicion de manillar

Si es Neededo, el manillar se pueda llear algo hacer el costo con la articulacion, por exemple al cortar circa de setos o paredes. La parte superior del manillar se puedaJKLM en differentes posiciones para hacer mas como el trabajo. Se puedaJKLM la alta del manillar en las sujeciones del chasis girando las perillas de nailon (fig. 1).

Ajuste de la.altura de corte (Fig.2) Lieve la palanca hacia adelante para que el corte sea mas alto.Las posiciones de la palanca corresponden aunos 3 - 6cm de altitude de corte del cesped.Todas las ruedas se ajustan alismo tiempo con un solo mando.Aproveche

el exclusivo ajuste de alta del cortacésped KLIPO paraURTARbordes y para el recorte final. No corte nunca demasiado corte. Recuerde que se hace mas dificil la dispersion/recoleccion delcesped cortado y que existe el riesgo deURTARas.

Juegos mulching en los modelos Excellent y Pro 19.

En los modelos Excellent el juego se suministra montado en laquina y en los modelos Pro 19 se presenta por separado. Se monta y se desmonta con dos tornillos en la parte superior trasera de cubierta (vease imagen 15). Compruebe que el cable de encendido ha sido desconectado de la bujía antes de起初 el montaje/desmontaje!

Protection de expulsion Excellent S SD, consultar las instrucciones de montaje adjuntas.

Antes de arrancar el motor

Antes de arrancar el motor por primera vez: Cargue aceite (Fig. 8). Lea el libro del instructucciones del motor que se adjunta!

Desenosque la varilla de medicación de aceite y llene conodos 0,6 I de aceite para motor viscosidad SAE 30, aceite Klippo n° 7201 o SAE 10W-40. Llene hasta lamarca superior de la varilla (pero no mas).

ATENCI"N: El aceite ha sido vaciado para el transporte.
Al utilizar laquina la primera vez el silenciador cambia de color y pueda despeder humos durante un rato.

Control de aceite

Controlar el nivel de aceite antes de arrancar y cada 5 horas de configuracion. Retire la varilla de medicacion, limpiela y enrosquela bajo a fondo. Retirela y controle que el aceite隐身 a la hora maxima (Fig. 3).

Rodamiento - primer cambio de aceite

El motor ha sido reajustado y no requires rodamente previo, pero utilizes conarga moderada las primeras horas de trabajo. Recuerde Cambiar el aceite cuando las primeras 5 horas de trabajo, cuando cada 25 horas de trabajo.

Gasolina

Utilice solamente gasolina sin plomo de 95 octanos o la llama gasolina ecologica. Para recargar gasolina pare el motor. No llene deundry que rebalse. Dejeunos 6mm de espacio para que el combustible pueda expandirse.No deje laquina parada con gasolina durante el invierno. Le puede causar problemas de arranque en la primavera.

Arranque del motor

Modelos sin arranque eletrico

1. Al arrancar un motor en frío: Lieve el acelerador al máximo (conejo). Presione con fuerza 3 vezes la bomba Prime (Fig. 4). Se encontraría en la parte delantera del motor (motores Quantum y Intek) o a lareshedea de motor (motores Sprint y Quattro). Enclimas fríos peuvent sernecessary repetir el procedimiento, pero no tanto que el motor se ahogue. Si el motor se ahoga, intentar arrancar con el acelerador en la posición de ralenti (tortuga). Si aun asi el motor no arranca,quite la bujía y limpiela (gasolina y sucidades). Para arrancar un motor ya caliente generalmente no se necesita utilizar la bomba Prime.

2. La palanca de seguridad (Fig. 5b)Debe estar Completely activada al arrancar y durante el corte.

3. Tire con fuerza de la ciudad de arranque.

Excellent Selfstart: Para realizar el servicios y mantenimiento desconecte el cable de la bujía, haga un arranque normal para liberar el muelle de arranque y retire la llave naranja.

Comet SE

Al arrancar por primera vez la bateria可以选择 tenerocaarga. En

tal caso utilise la性和 de arranque del motor y recargue la batería con la unidad de recarga adjunta. Consulte la sección "Mantenimiento, recarga de la bateria".

Arranque électrique (antes del primer arranque, conectar el cable de la bateria, ver la figura 13)

Siga las instrucciones de arranque de los+puntos 1 y 2 anteriores y gire bajo la llave de arranque en sentido horario (Fig. 12). Mantenga la llave girada hasta que el motor arranque.

Parada

Los modelos Comet se para soltando la palanca de seguidad (figura 5b)對於 SE para el motor y la propulsion SE desconecta o llevando el mando de marcha hacer el stopp (Fig. 5c) es decir hacia atras y arriba. De esta wayra el motor estara funcionando peor la propulsion ha sido desconectada. Para conectar-Newamente la propulsion, llvar la palanca hacia adelante y abajo.

Modelos Excellent, Pro 19 y Pro 21: Se paran soltando la palanca de seguridad (Fig. 5b). Si unosole quiere detener el avance manteniendo el motor en marcha, se debe soltar la palanca de sécurité solo un poco. Para acoplar-Newamente la propulsion se leva el mando hacía adelante (Fig. 5c).

Generalidades

Limpie el césped antes deURTAR.Los objetos duros son peligrosos y ademas la cachilla se estropea.Un cortacésped motorizzato no seDebe chocol contra objetos fijos, controle y marque los tubos que no se vean, etc.Conduzca laquina con tranquilidad y en forma metódica, por exemple en circulos. Siempre de manera que se borren las lineas cortadas.Preferentemente debeURTar en differentes direcciones cada vez.

Consejos paraURTARelcesped

Los expertos coinciden en que siempre es mejorURTARuna tercera parte de la longitud del césped por vez. Se stimula asi el crecimiento y todo el césped sera mas fuerte y verde. Controle que las cucillas esten en buena estado. Si las cucillas están embotadas

Mantenimiento

Para comendar, desconecte el cable de la bujía antes de cualquier othera casa. Para limpar el interior de la cubierta, pagar la cucilla, etc. lo mejor es colocar el cortacésped sobre la parte trasera hacía bajo. El depuesto de combustible no debe estar más que hasta la mitad, de lo contrario pueda salir el combustible por la ventilación del depuesto. Asegure el cortacésped en esta posición antes de comendar a limpar o pagar la cucilla. Si se procebe de esta lenguera, se pueda estar seguro que no trabra fugas de combustible ni aceite y que el aceite no se detramará sobre la bujía, el filtro de aire ni ningún或其他 lugar donde produzca problemas de funciona.—mimiento ni de arranque.

Instrucciones de cuidado

Después de cada temporada, laquina debe ser(LLvada a un taller de service autorizzato KLIPO. Las maquinas con catalizador deben ser(LLvada para control a un taller de service autorizzato KLIPO cada tres años o 100 horas de service, lo que ocurre primero. Mantenga laquina limpia tanto sobre la cubierta como bajo de esta. Al trabajo en la parte inferior, colque laquina con la bujía hacía arriba. Quite el césped inmediamente antes de que se seque. Apriete todos los tornillos de sujección de vez en cuando. Lubrique los fiadores y ejes despues de cada temporada. Repase las partes brillantes con un pano embebido en aceite anticorrosivo. SI laquina se usa profesionalmente se recomienda un service de rutina cada 50 horas de service. Utilice solamente repuestos originales y accesos KLIPO. (Requisitos para que sea valida lamarca CE).

Excellent Selfstart: Para realizar el servicios y mantenimiento desconecte el cable de la bujía, haga un arranque normal para liberar el muelle de arranque y retire la llve naranja.

Sistema de cucillas

Fig. 6: Plato de cucillas con 4 lengüetas inferiores de corte postizas y dos cucillas superiores de corte postizas para los modelos Comet. Mulcher lam por a los modelos Excellent, Pro 19 y Pro 21.

Cambio de cuchillas: Cuchillas fijas/plato de cuchillas

Utilice laquina hasta que se acumbe la gasolina, quite el cable

el corte sera desparejo y el césped se pondrá amarillo justamente en el corte. Corte con Frequencia. Un césped fino debe cortarse dos vezes a la hora. No corte nunca cuando el césped este mojado por la lluvia o humedo por el rocio, se dificulta la dispersion y en los modelos que recogen se corre el riesgo de que se tapone el canal de salute.

Ventajas de la propulsión delantera

Toda laquina se maniobra con mas fácilad, se pueda doclar, ir hacer extras,URTAR con facillidad al lado de arboles,etc.Solo.
debe presionar el manillar yalar que la rueda tractora gire en el aire.Tambien se puecortar con la propulsion delantera
desconectada.

de laBJy y levante laMQina con laBJia hacia arriba. Limpie el orificio "ojo de cerradura" de las cucillas y quite los restos de cesped. Por el "ojo de cerradura" se ve un muelle fiador. Presionelo algo hacia arriba. Presione la cucilla o golpeela hasta que se suele. Verifique que la ruedecilla de montaje de lanea cucilla penetr en el "ojo de cerradura" y que sea fjada por el muelle. Golpee si es necessario. La fuerza centrifuga genera mantiene la cucilla en la posicion correcta cuando el motor esta en marcha (fig. 7).

Cambio de la cucilla superior

Destornille el Plato de cucillas del eje,.desenosque la tuerca y retire la cucilla y el distanciador. ATENCI"N: Observe laubicacion del distanciador sobre y bajo de la cucilla. AL montar la newa cucilla apriete la tuerca. Monte-Newamente el Plato de cucillas.

Vibraciones

No trabajo nunca con máquinas que vibren más que lo normal. Si una cucilla se daña en el Plato de cucillas, cambie también la cucilla opuesta. Si una cucilla se daña y noiene repuestos, quite también la delazo opuesto. Cuchillas Kombi: Si la cucilla se daña, cambiola.

Servicio de purificacion de aire

(Fig. 8 y 9) Motores Quantum y Intek.
Limpie el elemento cada 3 meses o cada 25 horas de servicios, lo que ocurre primero. ATENCI"N: Con más Frequencia si el ambiente es de是多么 polvo.
1. Afloje el tornillo y abata la tapa como muestra la figura.
2. Quite el elemento con cuidado.
3. Límpielo golpeando con cuidado contra una superficie plana. Si está muy sucio debe cambiarlo. NO LUBRIQUE NUNCA EL ELEMENTO. NO UTILICE NUNCA AIRE COMPRIMIDO PARA LIMPIARLO NI SECARLO.
4. Colóquelo nuevo, cierre la tapa y apriete los bien tornillos.

Cambio de aceite

Quite la varilla del aceite. Coloque un recipiente de 1 litre como minimum en elazo izquierdo del cortacésped y levántelo con cuidado hacla izquierda para que el aceite caiga en el recipiente cuando laquina esta de lado.Cambiar el aceite preferentamente afterwards cortar el césped, para que el aceite esté caliente y corra con calidad. Cuando el aceite se ha vaciado, levante laquina con cuidado, cargue aceite nuevo (0,6 I SAE 30) y colocoque la varilla-Newamente. Clocar el aceite viejo en un recipiente que se pueda cerrar (por exemple el del aceite nuevo una vez que se haVERTo en el motor) y entradaulo para ser reciclado en la estacion de reciclaje mas cercana.

Cambio y ajuste de la correa trapezoidal (Fig. 14)

1. Quite la tapa de la caja de engranajes (4 tornillos). Límpiela si está sucia.

2. Quite el cubo de la rueda delantera al lado de la caja de engranajes, Utilice un destornillado con mucho cuidado. Destornille el tornillo fiador y quite la rueda.

3. Quite la correa de la polea 1936. Antes de colocar la nuevo correa controle que el disco interior gire libremente sobre el eje. Si no lo hace, aplique un poco de aerosol anticorrosivo entre y detrás de los discos y engrase el eje. Coloque la新加 correa y verifique que quede en su lugar en el cojinete antes de ajustarla, 1471.

4. Ajuste: La correa se pueda ajustar corriendo el cojinate 1471 hacía arriba o abajo. Cuando laquina se ha utilisé algunos horas, la correa se ha tensado por lo que se deben ajustar nuevomente.

5. Atornille las tapas de la caja de engranajes y pruebe laquina.

La bateria (Comet SE)

Es una bateria de plomo de 12 voltos Completely encapsulada que en conditiones normales no require mantenimiento y que se recarga durante elFuncionamento de laquina.

Si se realizan repetidosintentos de arranque sin exito,puede ser que la bateria se hava descargado, en ese caso se debe arrancar la

máquinamanualmente con la cierra de aranque. Una batería que esté completenesscargada se pueda recargar con la unidad de recarga adjunta

ATENCI"N: Puede ser besoino recargar la bateria durante la temporada de uso de laquina y siempre antes de almacenarla durante el invierno..

Recarga de la bateria (Comet SE)

1. Abra el enchufe del cable en la batería (Fig. 13).

2. Conecte el cable de la bateria a la unidad de energia que se debe conectar a un enchufe de la red electrica de 220V/50Hz.

3. Después de la energia, que para una bateria complemente descargada可能导致mente derecarga y conecte la bateria bajo el control del motor.

ATENCI"N: No utiliser launidad de energia a temperatas inferiores a +5^

ATENCI"N: Una batería de plomo que no sirva más no se debe tirar con los residuos normales, se debeentar al taller de servicios más cercano o en una estación de reciclaje.

Busqueda de fallos

1. Si el motor no arranca, controlar lo suiviente:
2. Que haya gasolina fresca en el depuesto.
3. Que el cable de freno del motor este correctamente ajustado. Que la bujia no este carbonizada y que la distancia entre los electrodes sea correcta, debe ser entre 0,7 y 0,8 mm.
4. La cucilla está bien sujeta?

5. El filtro de aire está obstruido? ÀLimpie o sustituya el filtro de aire! Si el motor no arranca bajo de tomar estas medidas, póngase en contacto con el taller de servicios másproximo.

6. El的结果 del corte no es satisfactorio y el cisped presente flecos en sus puntas? Cambie de cucilla! Incluso la capacité colectora se ve afectada negativamente por una cucilla desgastada.

Limpieza

Coloque laquina preferentamente con la bucía hacía arriba. Utilice primero laquina hasta consumir la gasolina, de lo contra-rio se detramará gasolina por el orificio de ventilación de la tapa del deposito de gasolina. Cuide el medio ambiente y está atento al peligro de inflamacion. ATENCI"N: No limpie laquina con agua a presión.

Almacenamento durante el invierno

Consuma toda la gasolina y cambie el aceite. Vierta bajo una cuchara de aceite en la bujia y gire el motor para que el aceite se distribuya. Limpie el filtro de aire y la caja de engranajes, Guarde laquina en lugar seco en interiores. Recargue la bateria con la unidad de recarga.

Declaración de Conformidad

El infrascrito, Roger Klotz, c/o Klippo AB, Knivgatan 3-7, SE-212 28 Malmö, Suecia, certifica que los siguientes cortacespedes cumplen con los requisitos esencias de seguridad y salubridad de las directivas de Maquinas EU 98/37/EEC y EN836 y cumplen con los requisitos de la directivareferente a los ruidos 2000/14/EG al igual que la directiva de la UE referente a la compatibilidad electromagnética 89/336. Probado conforme a las normas EN 836 e ISO 11094. La evaluacion de Conformidad de la Directiva 2000/14/EG se ha realizado de acuerdo al Anexo VI de la mesma Directiva.

Tipó: Maquina cortacésped de rotor con motor de explosión.

Nivel de vibraciones: Ver las espécificaciones sociales en la página 44.

ExpeditedonMalmö,a22de septiembre del 2005

[ hay una firma] Roger Klotz, Director Gerente, Klippo AB
