GEBRUIKSAANWIJZING Excellent S Selfstart Klippo

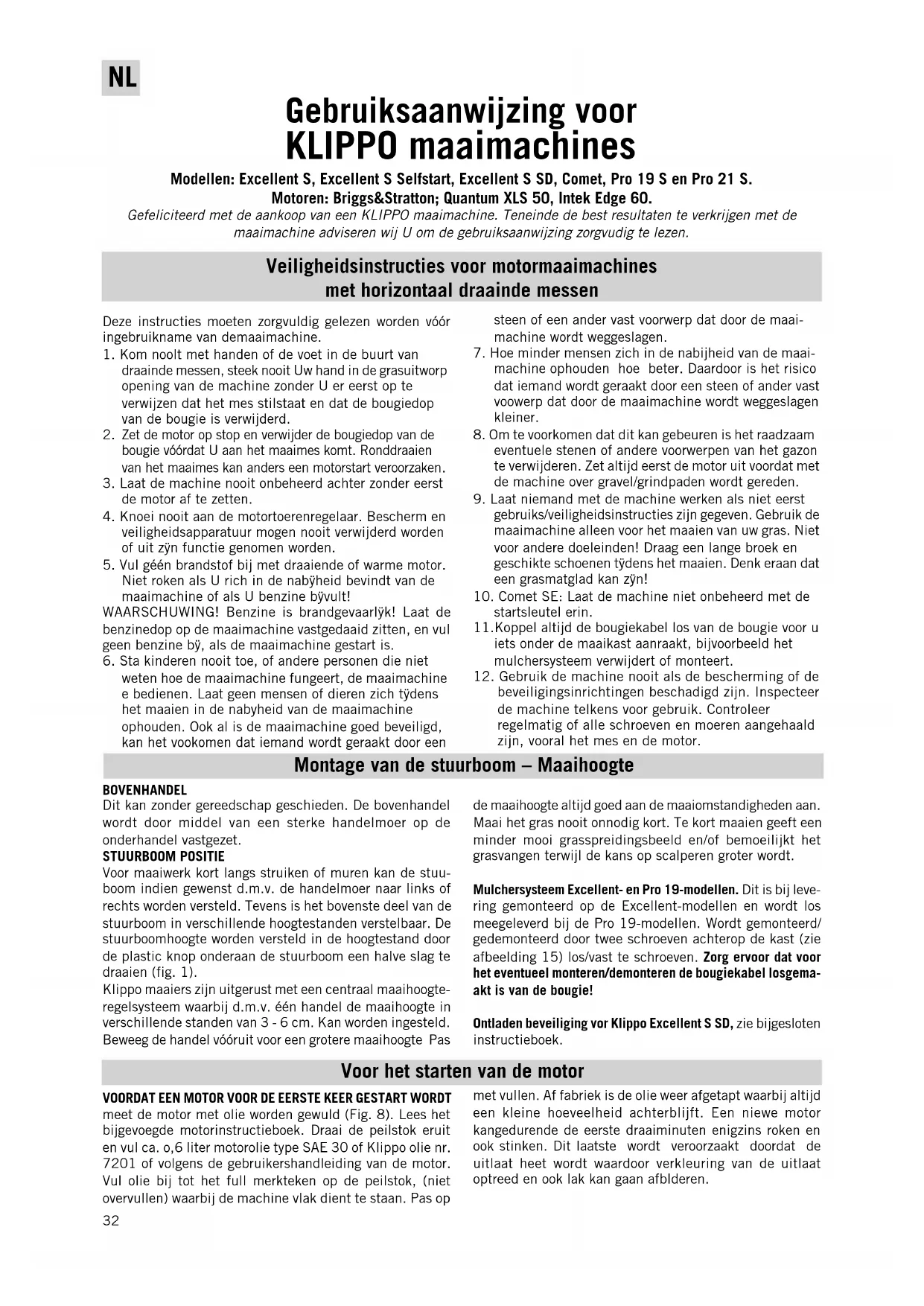

Gebruiksaanwijzing voor KLIPPO maaimachines

Modellen: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S en Pro 21 S.

Motoren: Briggs&Stratton; Quantum XLS 50, Intek Edge 60.

Gefeliciteerd met de aankoop van een KLIPPO maaimachine. Teneinde de best resultaten te verkrijgen met de maaimachine adviseren wij U om de gebruiksaanwijzing zorgvudig te lezen.

Veiligheidsinstructies voor motormaaimachines met horizontaal draainde messen

Deze instructies moeten zorgvuldig gelezen worden vóór ingebruikname van demaaimachine.

1. Kom noolt met handen of de voet in de buurt van draainde messen, steek nooit Uw hand in de grasuitworp opening van de machine zonder U er eerst op te verwijzen dat het mes stilstaat en dat de bougiedop van de bougie is verwijderd.
2. Zet de motor op stop en verwijder de bougiedop van de bougie vóórdat U aan het maaimes komt. Ronddraaien van het maaimes kan anders een motorstart veroorzaken.
3. Laat de machine nooit onbeheerd achter zonder eerst de motor af te zetten.
4. Knoei nooit aan de motortoerenregelaar. Bescherm en veiligheidsapparatuur mogen nooit verwijderd worden of uit zyn functie genomen worden.
5. Vul géén brandstof bij met draaiende of warme motor. Niet roken als U rich in de nabÿheid bevindt van de maaimachine of als U benzine bÿvult!
   WAARSCHUWING! Benzine is brandgevaarlyk! Laat de benzinedop op de maaimachine vastgedaaid zitten, en vul geen benzine by, als de maaimachine gestart is.
6. Sta kinderen nooit toe, of andere personen die niet weten hoe de maaimachine fungeert, de maaimachine e bedienen. Laat geen mensen of dieren zich týdens het maaien in de nabyheid van de maaimachine ophouden. Ook al is de maaimachine goed beveiligd, kan het vookomen dat iemand wordt geraakt door een

steen of een ander vast voorwerp dat door de maai-machine wordt weggeslagen.

1. Hoe minder mensen zich in de nabijheid van de maaimachine ophouden hoe beter. Daardoor is het risico dat iemand wordt geraakt door een steen of ander vast voowerp dat door de maaimachine wordt weggeslagen kleiner.
2. Om te voorkomen dat dit kan gebeuren is het raadzaam eventuele stenen of andere voorwerpen van het gazon te verwijderen. Zet altijd eerst de motor uit voordat met de machine over gravel/grindpaden wordt gereden.
3. Laat niemand met de machine werken als niet eerst gebruiks/veiligheidsinstructies zijn gegeven. Gebruik de maaimachine alleen voor het maaien van uw gras. Niet voor andere doeleinden! Draag een lange broek en geschikte schoenen týdens het maaien. Denk eraan dat een grasmatglad kan zýn!
4. Comet SE: Laat de machine niet onbeheerd met de startsleutel erin.
5. Koppel altijd de bougiekabel los van de bougie voor u iets onder de maaikast aanraakt, bijvoorbeeld het mulchersysteem verwijdert of monteert.
6. Gebruik de machine nooit als de bescherming of de beveiligingsinrichtingen beschadigd zijn. Inspecteer de machine telkens voor gebruik. Controleer regelmatig of alle schroeven en moeren aangehaald zijn, vooral het mes en de motor.

Montage van de stuurboom – Maaihoogte

BOVENHANDEL

Dit kan zonder gereedschap geschieden. De bovenhandel wordt door middel van een sterke handelmoer op de onderhandel vastgezet.

STUURBOOM POSITIE

Voor maaiwerk kort langs struiken of muren kan de stuuboom indien gewenst d.m.v. de handelmoer naar links of rechts worden versteld. Tevens is het bovenste deel van de stuurboom in verschillende hoogtestanden verstelbaar. De stuurboomhoogte worden versteld in de hoogtestand door de plastic knop onderaan de stuurboom een halve slag te draaien (fig. 1).

Klippo maaiers zijn uitgerust met een centraal maaihoogte-regelsysteem waarbij d.m.v. één handel de maaihoogte in verschillende standen van 3 - 6 cm. Kan worden ingesteld. Beweeg de handel vóóruit voor een grotere maaihoogte Pas de maaihoogte altijd goed aan de maaiomstandigheden aan. Maai het gras nooit onnodig kort. Te kort maaien geeft een minder mooi grasspreidingsbeeld en/of bemoeilijkt het grasvangen terwijl de kans op scalperen groter wordt.

Mulchersysteem Excellent- en Pro 19-modellen. Dit is bij levering gemonteerd op de Excellent-modellen en wordt los meegeleverd bij de Pro 19-modellen. Wordt gemonteerd/ gedemonteerd door twee schroeven achterop de kast (zie afbeelding 15) los/vast te schroeven. Zorg ervoor dat voor het eventueel monteren/demonteren de bougiekabel losgemaakt is van de bougie!

Ontladen beveiliging vor Klippo Excellent S SD, zie bijgesloten instructieboek.

Voor het starten van de motor

VOORDAT EEN MOTOR VOOR DE EERSTE KEER GESTART WORDT

meet de motor met olie worden gewuld (Fig. 8). Lees het bijgevoegde motorinstructieboek. Draai de peilstok eruit en vul ca. o,6 liter motorolie type SAE 30 of Klippo olie nr. 7201 of volgens de gebruikershandleiding van de motor. Vul olie bij tot het full merkteken op de peilstok, (niet overvullen) waarbij de machine vlak dient te staan. Pas op met vullen. Af fabriek is de olie weer afgetapt waarbij altijd een kleine hoeveelheid achterblijft. Een nieuwe motor kangedurende de eerste draaiminuten enigzins roken en ook stinken. Dit laatste wordt veroorzaakt doordat de uitlaat heet wordt waardoor verkleuring van de uitlaat optreed en ook lak kan gaan afbilder.

OLIECONTROLE

Controleer het oliespeil steeds vóór het starten of anders minstensiedere vijf draaiuren. Draai de peilstok eruit en maak hem schoon, bij een vlak staande motor (machine) moet de olie altijd tot aan het full merkteken staan. (Fig. 3)

INLOPEN EN OLIEVERVERSEN

Een nieuwe motor is reeds correct afgesteid. Het is verstandig een nieuwe motor gedurende de eerste vijf draaiuren niet vol te belasten. Denk eraan na de eerste vijf

draaiuren de olie te verversen (vervangen) en dit daarna iedere vijfentwintig draaiuren te herhalen.

BENZINE

Gebruik loodvrije 95 oktaan benzine. Zet de motor af vóórdat U benzine vult. Vul de tank niet geheel tot aan de rand maar tot ca. 6 mm. daaronder. Laat de machine tijdens de winter niet staan met benzine erin. Dit kan in het voorjaar zorgen voor startproblemen.

Starten van de motor

MODELLEN ZONDER ELEKTRISCHE START

1. Starten van een koude motor. Zet de gashandel in de volgasstand (haas). Druk 3 keer zorgvuldig op de primer-starter (Fig. 4). Deze is geplaatst op de voorzijde. Om een warme motor te starten is het gebruik van de primer-starter meestalniet nodig.
2. Tijdens starten en ook tijdens het maaien moet de veiligheidsbeugel in werkstand staan (Fig. 5b).
3. Geef nu een forse ruk aan de starterknop om de motor te doen aanslaan. Bij koud weer kan het noodzakelijk zijn deze procedure enkele keren te herhalen. Indien de motor desondanks niet aanslat kan een hernieuwde poginggedaan worden met de gashandel in de station airstand (schildpad).

Excellent Selfstart: Volg de afzonderlijke startinstructie!

COMET SE

Bij een nieuwe machine kan het zijn dat eerst de batterij moet worden opgeladen omdat deze nog niet voldoende stroom levert in dat geval. Zie onder batterij laden. Machines met elektrische start zijn daarnaast meestal ook voorzien van de standard handstarter.

ELEKTRISCHE START (voor het starten de batterykabels aansluiten, voorbeeld 13)

Volg bovenstaande startprocedure volgens punt 1 en 2 en draai dan de contactsleutel rechtsom om te starten tot de motor aanslaat, laat daarop de sleutel los (Fig. 12). Normale werkstand is gelijk aan volgas, (soms afgebeeld door een haas). Start nooit langer dan 5 sekonden achtereen. Indien de motor na 3 pogingen nog niet aanslaat kan de procedure worden herhaald met de gashandel in de positie "slow" (schildpadafbeering).

STOP

Comet stopt door de veiligheidsbeugel los te laten (plaatje 5b), (de motor stopt en de wielaandryving wordt uitgeschakeld) of door de aandrývingshandel op stop zetten (achterwaarts - op-waarts). De motor slaat dan niet af, maar de de aandryving is uitgeschakeld. Gebruik de aandrývingshandel (voor-waarts - neerwaarts) als u de aandrýving wilt insschakelen.

Excellent, Pro 19 en Pro 21 deze machine wordt gestopt door het loslaten van deveiligheidsbeugel (fig. 5b). Als u alleen de aan-drijving wilt uitschakelen terwijl de motor door moet blijven draaien dan kunt u alleen de veiligheidsbeugel iets laten zakken totdat de machine stil staat. Als u de aandrijving weer wilt inschakelen, druk dan de trans-missiehandel naar voren (Fig. 5c).

Algemene opmerkingen

Met een maaimachine mag nooit over vaste objecten worden gereden. Controleer altijd eerst of het gazon schoon is van vreemde voorwerpen zoals b.v. stenen, takken of botten. Pas ook goed op voor soms deels door het gras moeilijk waar te nemen obstakels zoals b.v. stalen pijpen (voor de bekende waslijn) of omhoog liggende tegels. Markeer deze plekken. Bedien de machine op verant-woorde wijze, kom nooit met handen of voeten in de buurt van draainde messen. Laat nooit een machine met draainde motor (en messer!) onbeheerd staan. Zorg dat kinderen zich niet in de onmiddelijke nabijheid van een draaiende machine ophouden. Denk er ook aan dat zelfs indien de motor net is uitgezet de uitlaat nog altijd heet is. Neem de contactsleutel eruit (bij elektrisch gestarte modellen) als de machine niet gebruikt wordt.

MAAITIPS

Experts zijn het ermee eens dat het beste maairesultaat wordt bereikt indien niet meer dan éénderde deel ineens van de graslengte wordt gemaaid. Dit stumuleert de groei en geeft een sterker en groener gazon. Maai vaak. Twee maaibeurten

per week is een goed germiddelde. Probeer zoveel mogenlijk te maaien als het gras droog is. Daardoor wordt een betere grasspreiding verkregen en machines met een grasvanger hebben dan geen problemen met et hetopvangen van het gras. Indien het gras door omstandigheden een keer erg lang is geworden is het raadzaam omeerst een keer in de hoogste stand en daarna een keer in de gewenste stand te maaien.

Controleer de maaimesjes regelmatig. Zÿn de mesjes bot dan wordt het gras ongelÿk gemaaid en de snÿoppervlakte geel.

VOORDELEN VAN VOORWIELAANDRIJVING

De maaimachine is uitsluitend te manouvreren. Vele handelingen zoals b.v. stoppen, draaien en werken langs bomen kunnen ook geschieden wanner U door de stuurboom iets naar beneden te duwen de aangedreven voorwielen net iets boven de grond laat draaien. In dat gevallen behoeft de wielaandrijving niet te worden uitgeschakeld. De machine kan met uitge-schakelde wielaandrijving overigens ook als duwmaaier worden gebruikt.

Onderhoud

Om ongelukken te voorkomen (b.v. per ongeluk starten) is het ulterst raadzaam de gashandel op stop te zetten en de bougiekap van de bougie af te nemen vóórdat er aan de machine wordt gewerkt.

Geef na elk seizoen uw maaimachine een servicebeurt by uw gespecialiseerde KLIPPO-servicedealer. Maaimachines met een katalisator na elke drie jaar of na 100 draaiuren.

ONDERHOUDINSTRUKTIES

Maak de bovenkant en vooral de onderkant van de maaimachine tijdig schoon en voorkom daarmee "aankoeken" van grasresten. By het werken of schoon-maken aan de onderkant van de maaimachine, is het verstandig de maaimachine met de bougie opwaarts te stellen. Controleer van tijd tot tijd of alle bevestigingsbouten vast zitten en smeer kabels en assenieder seizoen. Blanke metaaldelen kunnen met een anticorrosie olie bewerkt worden. Bij professioneel gebruik wordt een routine-servicebeurt per vijftig draaiuren aanbevolen.

Gebruik alleen originele reserve delen van KLIPPO.

Excellent S Selfstart:

Bij onderhoud en service neemt u de ontstekingskabel weg. u start de machine normaal om de startveer in werking te brengen en u verwijdert de oranje blokkeersleutel.

MAAIMESSYSTEEM

Fig. 6: Mesplaat met 4 vervangbare ondermesjes en 2 vervangbare bovenmesjes voor Comet.

Mulcher-mes voor Excellent, Pro 19 en Pro 21.

MESSENVERVANGEN: Kombimes/Mesplat

Een zware schotelveer drukt de mesplaat/het maairnes tegen een slipschijf. Voor het losdraaien van de mesbout met normale rechtse draad wordt het gebruik van een 14 mm. ring of kniesleutel aangeraden. Bij montage de mes-bout stevig vastdraaien.

Eerst handvast en daarna ter zekerheid d.m.v. een voorzichtige klap met een hamer op de ring/kniesleutel. Het maaiimes fungeert nl. tevens als vliegwiel. Als het maaiimes slipt loopt de motor onregelmatig, is moeilijk te starten en kan zelfs terugslaan. Om vibratie van de machine te voorkomen is het noodzakelijk het maaiimes altijd goed uitgebalanceerd en op de correcte wijze te monteren. Zie Fig. 7.

MESSEN VERVANGEN: onderste mesjes/bovenste mesjes (Fig. 6)

Laat de maaimachine draaien totdat de brandstof op is, verwijder de bougiekabel van de bougie en zet de maaimachine met de bougie naar boven of op de kant met de uitlaat naar boven. Maak de gaten in de mesplaat waar de vier onderste mesjes gemonteerd zijn schoon en verwijder eventuele grasresten.

Door de gaten heen is een veerplaat te zien. Wanneer de veerplaat voorzichtig naar boven wordt geduwd kan te- gelijkertijd het mesje naarbinnen worden geduwd waarna het mesje kan worden utigenommen. Bij het opnieuw monteren er goed op letten dat de sleuf aan de achterkant van het maaimesje correct over de rand vand de mesplaat wordt geschoven. Nadat het mesje over deze rand naar buiten wordt geduwdmoet de veerplaat voor de verankering zorgen. E.e.a. is goed hoorbaar door een "klik" en moet goed op de juiste werking worden gecontroleerd. Zodra de motor loopt zal de middelpuntvliedende kracht de maai- mesjes in de juiste posite houden.

Vervanging van de bovenste mesjes:

Demonteer de gehele mesplaat mideels de mesbout van de as. Draai de moer los en verwijder het mesje en de plaatjes.NB. Deze plaatjes zitten zowel boven als onder het mesje. Na montage van een nieuw mesje de moer goed vastzetten. Monteer daarna de mesplaat weer op de as.

TRILLINGEN

Laat de maaimachine nooit lopen als er sprake is van ongewone trillingen. Als een maaiimesje beschadigd is moet ook het tegenoverliggende mesje vervangen worden. Indien geen nieuw mesje voorhanden is dient zowel het defecte mesje alsook het tegenoverliggende mesje te worden verwijderd.

LUCHTFILTER SERVICE

Quantum- en Intek-motoren (Fig. 8 en 9)

Reinig het luchtfilter iedere drie maanden of iedere vijfentwintig draaiuren. Onder zeer stoffige omstandigheden moet dit nog vaker worden gedaan.

1. Schroef losdraaien en deksel wegnemen zoals in de tekening aangegeven.

2. Neem het filterelement er voorzichtig uit.

3. Maak het element schoon door het vorzichtig een vlak oppervlak te slaan.

4. Monteer het element en de deksel en zet de schroef goed vast.

OLIE VERVERSEN elke vijfentwintig draaiuren

Neem de peilstok uit en plaats de machine in een dusdanige posite dat de olie eruit loopt (good opvangen). Dit gaat het beste als de motor nog warm is en de brandstoftank leeg. Ock hier gaat dit het best wanner de motor nog warm is.

Monteer daarna mesplaat en aftapplug weer vóórdat nieuwe olie wordt bijgevuld tot aan het merkteken op de peilstok (Fig. 3).

1. Demonteer de twee deksels van de aandrijfkast (vier chroeven). Verwijder vuil uit de aandrijfkast.

2. Verwijder het plastic kapje/dekseltje dat buiten op het vóór-wiel naast de versnellingsbak, is gemonteerd voorzichtig met behulp van een schroevaedraaier. Na het losdraaien van een inbusbout kan het wiel afgenomen worden.

3. Nu kan de V-snaar va de poelie afgehaald worden. Vóórdat een nieuwe riem gemonteerd wordt moet worden gecontroleerd of de poelie van de inschakeling van de aandrijving gemakkelijk op de as draait. Indien dit niet het geval is moet deze eerst goed gangbaar worden gemaakt. Doe daarna eerst een beetje vet op de as. Monteer de nieuwe v-snaar en zorg ervoor dat deze in de goede positie wordt gemonteerd, ook bij het kogellager (1471) waarmee de snarspanning kan worden bijgesteld.

4. Afstelling: De spanning van de v-snaar kan worden bijgesteld door genoemd kogellager iets naar boven of naar of naar onderen te stellen. Wanneer de maaimachine een paar uur gedraaid heeft kan de v-snaar iets oprekken waardoor. In dit geval moet de v-snaar opnieuw worden afgesteld.

5. Laat de machine proefdraaien ter controle van de juiste werking alvorens de deksels van de aandrijfkast weer worden gemonteerd.

DE BATTERIJ is een 12-volt lood-zwavelzuur type waaraan normaal gesproken geen onderhoud nodig is en welke wordt opgeladen tijdens het begruik van de maaimachine. Echter,

wanneer de motor na herhaalde startpogingen niet aanslaat kan het gebeuren dat de accu leeg raakt en de machine met de hand gestart moet worden middels de repeteerstarstarter. Een ontladen accu kan worden opgeladen met behulp van de acculader welke bij de machine wordt meegeleverd.

NB. Het is aanbevelingswaardig de accu gedurende het maaiseizoen ÈEn of wee keer op te laden en zeker ook voordat de machine voor de winter wordt weggezet.

OPLADEN VAN DE BATTERIJ (Fig. 13) (Comet SE)

1. Maak de kabelverbinding los van de kabel bij de accu.
2. Sluit de kabel van de acculader op de kabel van de kabel de accu aan en sluit de lader aan op 220 V lichtnet. (wandcon-tactdoos).
3. Het volledig opladen van een lege accu kan ongeveer
   24 uur duren. Koppel daarna de acculader weer af en sluit de kabelverbinding tussen accu en motor weer aan.
   NB. G a géén accu opladen bij een temperatuur lager dan 5 graden Celsius.
   NB. Gooi een gebruikte (defecte) accu nooit bij het huisvuil maar lever hem in bij Uw servicedealer.

OPZOEKEN VAN STORINGEN

Wanneer de motor niet wil aanslaan (start) controleer dan het volgende:

1. Is er wel verse brandstof in de tank?
2. Controleer altÿd of de remkabel juist is ingest eld ?
3. Is de bougie niet vervuild en/of de elektrode-afstand wel correct (moet zijn 0,7-0,8 mm.)?

4. Zit het mes vast?

5. Is het luchtfilter verstopt? Maak het luchtfilter schoon of vervang het!

Als de motor na deze maatregelen niet start, neem dan contact op met de dichtstbijzijnde werkplaats

1. Wordt het maairesultaat slecht en worden de grassprietjes ongelijkmatig afgesneden? Vervang het mes! Ook het opvangvermogen wordt negatief beïnvloed door een versleten mes.

SCHOONMAKEN

Stel de maaimachine met de bougie opwaarts.

Wanneer de maaimachine voor het schoonmaken op zijn kant wordt gezet doe dit dan met de uitlaat naar boven omdat er anders olie in de uitlaat kan lopen en in de carburateur gezogen kan worden bij de eerstvolgende startpoging. Laat de machine vóór het schoonmaken altijd zolang draaien dat ook de benzinetank leeg is. Anders kan er bij het op de kant zetten van de machine benzine stromen uit het ontluchtingsgaatje van de tankdop.

Denk aan het milieu en het brand gevaar!

NB. Maak de maaimachine nooit schoon met een hoge- drukreiniger. Ontzie bij schoonspoelen de motor, zeker als deze nog heet is.

OPBERGEN VOOR DE WINTER

Laat de motor lopen totdat de benzine op is. Ververs de olie. Giet een theelepeltje olie in het bougiegat en trek daarna enige keren aan de handstarter alvorens de bougie weer te monteren. Maak het luchtfilter en (bij aangedreven machines) de aandrijfkast schoon. Zet de machine weg op een droge plaats. Laad de accu op ingeval van elektrische start.

Bevestiging van de overeenkomst

KLIPPO AB

Om te voldoen aan de CE-markering mogen uitslutend originele KLIPPO onderdelen worden gebruikt.

Ik, de ondergetekende, Roger Klotz, Klippo AB, Knivgatan 3-7, SE-212 28 MALMOE, SWEDEN verklaar hierbij dat de volgende gazonmaaiers voldoen aan de gestelde richtlijnen conform de veilighedsvoorschriften van certificaat 98/37/EEC + EN 836 + betrekking hebbende op 2000/14/EG evenals de EU richtlijn met betrekking tot elektromagnetische compatilititeit 89/336/EEG. Getest in overeenstemming met EN 836 en ISO 11094. Beoordeling van de overeenkomst van richtlijn 2000/14/EG uitgevoerd volgens Bijlage VI in de genoemde richtlijn.

Type rotorgrasmaaimachine met verbrandingsmotor.

Technisch verantwoordelijk: Anders Björkqvist

Getest door: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden Notified body 0404

Type Serie aanduiding nummer	Motor motor- volume	Gemeten niveau	Gegaran- deerd ge- geluids- effect	Operateur type effect geluids- cc/pk	Mesaibredte cm dB(A) effekt, dB(A)	luidsniveau d(B)A	niveau d(B)A
Excellent S	K05630	B&S Quantum	50	190/5,0	92	96	81	Mulchermes	48
Exc S Selfstart	K05640	B&S Quantum	50TM	190/5,0	92	96	81	Mulchermes	48
Exc S SD	K05660	B&S Quantum	50	190/5,0	95	96	85	Mulchermes	48
Pro 19 S	K06720	B&S Intek Edge	60	190/6,0	91	96	79	Mulchermes	48
Pro 19 S	K06750	B&S Intek Edge	55	170/5,5	92	96	79	Mulchermes	48
Comet S	K03000	B&S Quantum	50	190/5,0	92	100	82	Mesplat	53
Comet SE	K03100	B&S Quantum	50ES	190/5,0	93	100	82	Mesplat	53
Pro 21 S	K08110	B&S Intek Edge	60	190/6,0	92	100	82	Mulchermes	53
Pro 21 S	K08120	B&S Intek Edge	55	170/5,5	92	100	82	Mulchermes	53

Trillings niveau: Zie technische specificaties, blz. 44!

Uitgevaardigd in Malmö 22 september 2005
