MANUALE UTENTE Excellent S Selfstart Klippo

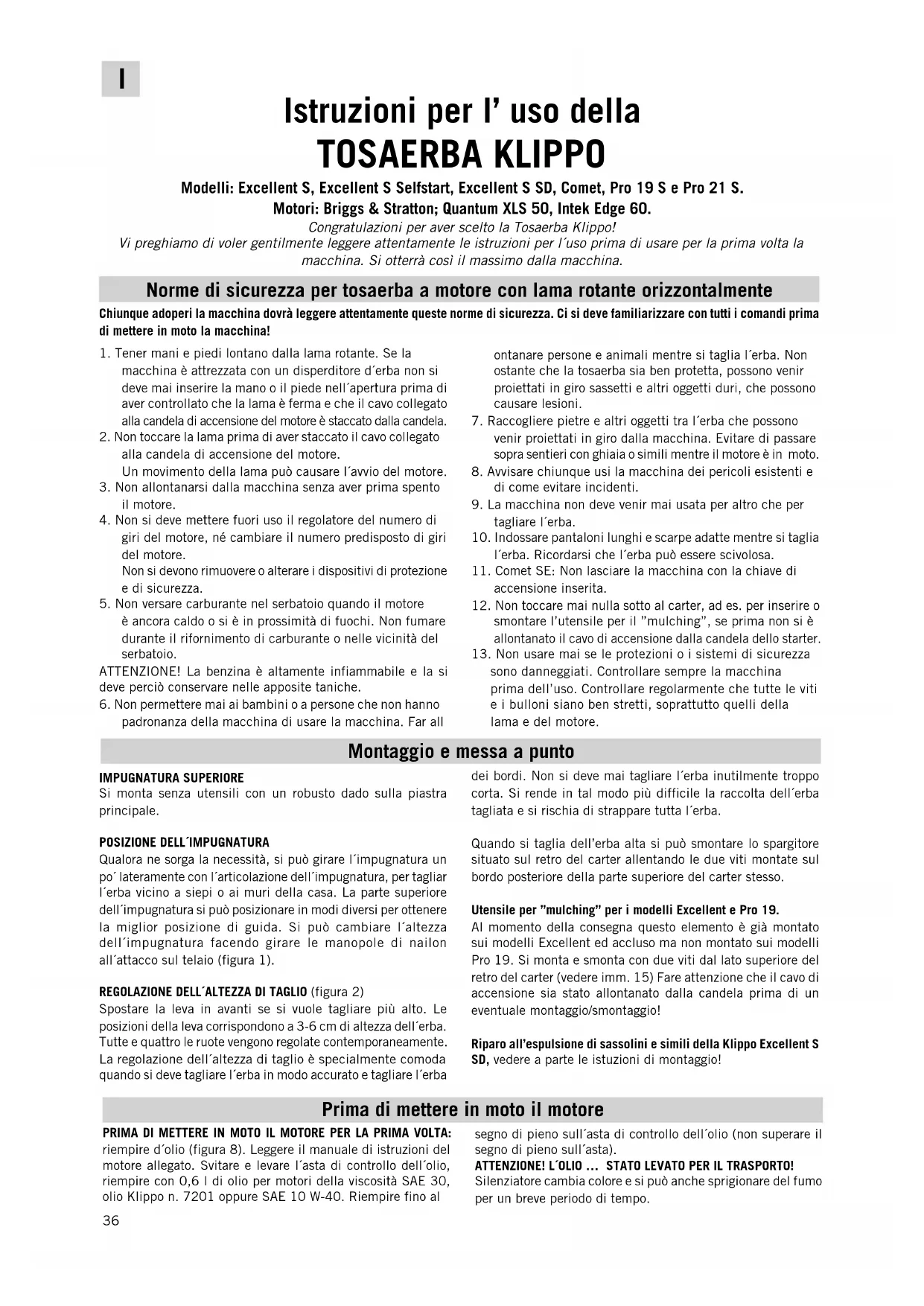

Istruzioni per l'uso della TOSAERBA KLIPPO

Modelli: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S e Pro 21 S.

Motori: Briggs & Stratton; Quantum XLS 50, Intek Edge 60.

Congratulazioni per aver scelto la Tosaerba Klippo!

Vi preghiamo di voler gentilmente leggere attentamente le istruzioni per l'uso prima di usare per la prima volta la macchina. Si otterrà così il massimo dalla macchina.

Norme di sicurezza per tosaerba a motore con lama rotante orizzontalmente

Chiunque adoperi la macchina dovrà leggere attentamente queste norme di sicurezza. Ci si deve familiarizzare con tutti i comandi prima di mettere in moto la macchina!

1. Tener mani e piedi lontano dalla lama rotante. Se la macchina è attrezzata con un disperditore d'erba non si deve mai inserire la mano o il piede nell'apertura prima di aver controllato che la lama è ferma e che il cavo collegato alla candela di accensione del motore è staccato dalla candela.
2. Non toccare la lama prima di aver staccato il cavo collegato alla candela di accensione del motore. Un movimento della lama può causare l'avvio del motore.
3. Non allontanarsi dalla macchina senza aver prima spento il motore.
4. Non si deve mettere fuori uso il regolatore del numero di giri del motore, né cambiare il numero predisposto di giri del motore. Non si devono rimuovere o alterare i dispositivi di protezione e di sicurezza.
5. Non versare carburante nel serbatoio quando il motore è ancora caldo o si è in prossimità di fuochi. Non fumare durante il rifornimento di carburante o nelle vicinità del serbatoio.
   ATTENZIONE! La benzina è altamente infiammabile e la si deve perciò conservare nelle apposite taniche.
6. Non permettere mai ai bambini o a persone che non hanno padronanza della macchina di usare la macchina. Far all

ontanare persone e animali mentre si taglia l'erba. Non ostante che la tosaerba sia ben protetta, possono venir proiettati in giro sassetti e altri oggetti duri, che possono causare lesioni.

1. Raccogliere pietre e altri oggetti tra l'erba che possono venir proiettati in giro dalla macchina. Evitare di passare sopra sentieri con ghiaia o simili mentre il motore è in moto.
2. Avvisare chiunque usi la macchina dei pericoli esistenti e di come evitare incidenti.
3. La macchina non deve venir mai usata per altro che per tagliare l'erba.
4. Indossare pantaloni lunghi e scarpe adatte mentre si taglia l'erba. Ricordarsi che l'erba può essere scivolosa.
5. Comet SE: Non lasciare la macchina con la chiave di accensione inserita.
6. Non toccare mai nulla sotto al carter, ad es. per inserire o smontare l'utensile per il "mulching", se prima non si è allontanato il cavo di accensione dalla candela dello starter.
7. Non usare mai se le protezioni o i sistemi di sicurezza sono danneggiati. Controllare sempre la macchina prima dell'uso. Controllare regolarmente che tutte le viti e i bulloni siano ben stretti, soprattutto quelli della lama e del motore.

Montaggio e messa a punto

IMPUGNATURA SUPERIORE

Si monta senza utensili con un robusto dado sulla piastra principale.

POSIZIONE DELL'IMPUGNATURA

Qualora ne sorga la necessità, si può girare l'impugnatura un po' lateramente con l'articolazione dell'impugnatura, per tagliar l'erba vicino a siepi o ai muri della casa. La parte superiore dell'impugnatura si può posizionare in modi diversi per ottenere la miglior posizione di guida. Si può cambiare l'altezza dell'impugnatura facendo girare le manopole di nailon all'attacco sul telaio (figura 1).

REGOLAZIONE DELL'ALTEZZA DI TAGLIO (figura 2)

Spostare la leva in avanti se si vuole tagliare più alto. Le posizioni della leva corrispondono a 3-6 cm di altezza dell'erba. Tutte e quattro le ruote vengono regolate contemporaneamente. La regolazione dell'altezza di taglio è specialmente comoda quando si deve tagliare l'erba in modo accurato e tagliare l'erba dei bordi. Non si deve mai tagliare l'erba inutilmente troppo corta. Si rende in tal modo più difficile la raccolta dell'erba tagliata e si rischia di strappare tutta l'erba.

Quando si taglia dell'erba alta si può smontare lo spargitore situato sul retro del carter allentando le due viti montate sul bordo posteriore della parte superiore del carter stesso.

Utensile per "mulching" per i modelli Excellent e Pro 19.

Al momento della consegna questo elemento è già montato sui modelli Excellent ed accluso ma non montato sui modelli Pro 19. Si monta e smonta con due viti dal lato superiore del retro del carter (vedere imm. 15) Fare attenzione che il cavo di accensione sia stato allontanato dalla candela prima di un eventuale montaggio/smontaggio!

Riparo all'espulsione di sassolini e simili della Klippo Excellent S SD, vedere a parte le istuzioni di montaggio!

Prima di mettere in moto il motore

PRIMA DI METTERE IN MOTO IL MOTORE PER LA PRIMA VOLTA:

riempire d'olio (figura 8). Leggere il manuale di istruzioni del motore allegato. Svitare e levare l'asta di controllo dell'olio, riempire con 0,6 l di olio per motori della viscosità SAE 30, olio Klippo n. 7201 oppure SAE 10 W-40. Riempire fino al segno di pieno sull'asta di controllo dell'olio (non superare il segno di pieno sull'asta).

ATTENZIONE! L'OLIO ... STATO LEVATO PER IL TRASPORTO!

Silenziatore cambia colore e si può anche sprigionare del fumo per un breve periodo di tempo.

CONTROLLO DELL'OLIO

Controllare il livello dell'olio prima della messa in moto e dopo ogni cinque ore di lavoro. Levare l'asta di controllo dell'olio, asciugarla e avvitarla di nuovo completamente nel tubo. Levarla di nuovo e far sì che la quantità di olio raggiunga il segno di pieno (figura 3).

Il motore non necessita rodaggio, ma si consiglia di non richiedere il massimo di prestazione nelle prime ore di lavoro.

Ricordarsi del primo cambio di olio già dopo le prime cinque ore di lavoro (figura 9); in seguito basterà dopo ogni 25 ore di lavoro.

CARBURANTE

Si deve usare solo benzina fresca senza piombo 95 ottani, la cosidetta benzina verde. Spegnere il motore prima del rifornimento di benzina. Non far fuoriuscire carburante dal serbatoio riempendolo oltre il limite; lasciare invece un 6 mm di spazio per l'espansione del carburante.

Non rimessare la macchina per l'inverno con la benzina nel serbatoio. Questo potrebbe causare problemi di avviamento in primavera.

Messa in moto del motore

Per i modelli senza l'avvio elettrico

1. Se il motore è freddo: mettere la manopola dell'acceleratore al massimo (simbolo della lepre), Premere con energia l'iniettore (figura 4) per tre volte.

L'iniettore si trova sul davanti del motore oppure sul lato destro del motore. Se fa freddo, bisognerà ripetere la procedura, senza però esagerare e bagnare il motore. Se il motore è rimasto bagnato, si deve cercare di avviare il motore con l'acceleratore in posizione di folle (simbolo della tartaruga). Se il motore non si avvia neppure così, levare la candela e pulirla per levare eventuale benzina o impurità.

Se il motore è caldo non vi è solitamente bisogno di usare l'iniettore.

1. Si deve premere la maniglia di sicurezza (figura 5b) durante l'avvio e per tutto il tempo dell'uso della macchina.

2. Tirare a strappo il cavo d'avvio.

Excellent Selfstart: Seguire istruzioni per l'avviamento fornite separatamente!

Comet SE

Alla prima occasione di avvio può verificarsi il fatto che la batteria non sia sufficientemente carica.

In tal caso mettere in moto con il cavo di avvio e far caricare poi la batteria con il ricaricabatterie allegato. Vedere alla voce "manuntenzione, ricarica della batteria".

AVVIO ELETTRICO (vedere la figura 13 per l'attacco del cavo della batteria prima del primo avvio)

Seguire le istruzioni per l'avvio ai punti 1 e 2 e girare poi la manopola d'avvio nella direzione delle lancette dell'orologio (figura 12). Mantenere la manopola in tale posizione fino a che il motore si è messo in moto. Rilasciare poi la manopola quando il motore è avviato.

STOP

COMET si ferma rilasciando il perno di sicurezza (immagine 5b). il che ha come effetto che il motore si ferma e la propulsione si stacca oppure con lo spingere il regolatore di marcia allo stop (indietro verso l'alto) per i modelli Comet, (figura 5c). Il motore gira tuttora, ma la propulsione è staccata. Per far connettere di nuovo la propulsione si spinge il regolatore di marcia in avanti e in basso.

Nei modelli Excellent, Pro 19 e Pro 21 si ferma la macchina col rilasciare la maniglia di sicurezza (figura 5b). Se si vuole solo fermare la propulsione, si rilascia la maniglia di sicurezza solo di un poco. Per collegare di nuovo la propulsione si spinge in avanti il regolatore di marcia (fig. 5c).

Avvertenze generali

Prima di tagliare l'erba si deve controllare il mantello erboso perché tutti gli oggetti duri che si trovano nell'erba diventano pericolosi a contatto con le lame, oltre a logorarle. Non si deve far passare la tosaerba sopra oggetti fissati nel terreno. Controllare perciò se ci sono tubi ed altro seminascosti nel terreno e segnarne la posizione. Guidare la macchina in modo calmo e metodico, per esempio sempre in circolo, ma sempre in modo tale da cancellare eventuali segni di righe. Conviene tagliare l'erba in direzioni ogni volta differenti.

CONSIGLI PER IL TAGLIO

Gli esperti sono concordi nel raccomandare il taglio di solo un terzo dell'altezza dell'erba per volta. In tal modo la crescita viene stimolata mentre il mantello erboso si rinvigorisce. Controllare lo stato delle lame e tenerle sempre

in buono stato. Se le lame non sono affiliate, il taglio non riesce uniforme e l'erba si ingiallisce lungo il filo del taglio. Si deve tagliar l'erba spesso; un bel mantello erboso necessita spesso di due tagli alla settimana. Non tagliar mai l'erba bagnata di pioggia o di rugiada perché la dispersione dell'erba rimane difficile e nei modelli con raccolta d'erba si rischia un ingorgo e relativo arresto nel canale di sfogo.

Vantaggi del traino da ruota anteriore

Si può manovrare la macchina nel complesso più facilmente, si può girare la macchina facilmente, e lo stesso vale nel farla indietreggiare e nel tagliar l'erba vicino agli alberi, ecc. Si schiaccia in basso la maniglia e si lascia girare all'aria la ruota trainante. Si può tagliare l'erba anche a motore staccato.

Manuntenzione

ATTENZIONE! Per prevenire che il motore si metta in moto accidentalmente, staccare sempre la candela o sganciare il cavo di avviamento dalla candela quando si fa servizio di manutenzione del motore o della macchina.

REGOLE DI MANUTENZIONE

Si consiglia di portare la tosaerba alla fine di ogni stagione in una officina di servizio autorizzata della KLIPPO per una revisione. Per le macchine con il catalizzatore si deve fare la

revisione presso una officina di servizio autorizzata della KLIPPO ogni tre anni o ogni 100 ore si lavoro, a seconda del caso. La macchina si deve mantenere pulita sia sotto che sopra. Se si deve agire sulla parte di sotto della tosaerba, la si pone in modo che la candela guardi verso l'alto e si stacca il cavo. Si leva con una spazzola tutta l'erba prima che questa si secchi. Si consiglia di serrare di tanto in tanto tutti i bulloni, di oliare i congegni di fermo e le assi in fine di stagione. Passare uno straccio imbevuto d'olio sopra le parti lucide. Se usata professionalmente la macchina dovrà venir sottoposta ad un servizio di routine dopo una cinquantina di ore di lavoro. Si devono usare solo pezzi di riserva e accessori originali della Klippo.

Excellent Selfstart: In caso di manutenzione e servizio staccae il cavetto dela candela, eseguire un normale avviamento per liberare la molla relativa ed estrarre la chiave arancione.

SISTEMA LAME

Figura 6: Blocco portalame con quattro lamelle inferiori intercambiabili e due lame superiori intercambiabili per modelli Comet.

Lama mulcher per modelli Excellent, Pro 19 e Pro 21.

Cambio lame: Lama rigida/blocco portalame

Una robusta rosella elastica preme il blocco portalame/la lama contro una placca di frizione. Per liberare il bullone portante della lama si consiglia di usare una chiave ad anello di 14 mm oppure una chiave a tubo. Battere sulla chiave se è necessario. Il bullone è filettato in modo normale (verso destra).

Quando si monta bisogna serrare forte il bullone, battere con prudenza sulla chiave con un martello. La lama funziona anche come volano. Se slitta può succedere che il motore funzioni in modo irregolare o che rimanga difficile da mettere in modo o avere ritorno di fiamma. ATTENZIONE! Per evitare vibrazioni montare la lama con il marchio sul supporto della lama verso il lato della lama (vedere la figura 7).

Cambio lame: lamelle/lame superiori

Esaurire la benzina, staccare il cavo dalla candela e sollevare la macchina in modo che la candela guardi verso l'alto oppure posizionare la macchina su un lato con il silenziatore verso l'alto. Pulire il foro delle lame nel blocco portalame e raschiar via eventuali resti d'erba. Si vede ora nel foro delle lame una molla di fermo. Spingerla leggermente verso l'alto. Premere o battere sulla lama fino a che si stacca. Controllare che la girella di montaggio della nuova lama entri nel foro e venga trattenuta dalla molla. Battere se necessario. Quando il motore è in moto la forza centrifuga tiene la lama in posizione giusta.

Cambio delle lame superiori

Svitare il blocco portalame dall'asse, allentare il dado della vite, staccare la lama e levare la rondella.

ATTENZIONE alla posizione delle rondelle sopra e sotto la lama.

Messa la lama nuova, avvitare di nuovo il dado della vite. Montare di nuovo il blocco portalame.

ViIBRAZIONI

Se la macchina vibra in modo non normale bisogna fermarsi. Se una lama nel blocco lame viene danneggiata, bisogna cambiare anche quella in posizione opposta. Se manca una lama di riserva nel caso una delle lame venga danneggiata, bisogna levare anche la lama in posizione opposta. Lama combi: cambiare la lama se viene danneggiata!

MANUTENZIONE DEL FILTRO ARIA (figura 8 e 9)

Pulire il filtro in gommapiuma ogni tre mesi oppure dopo un 25 ore di lavoro, a seconda del caso. ATTENZIONE! Effettuare la pulizia più frequentemente se la zona è polverosa.

1. Svitare la vite e sollevare il coperchio come si vede nella figura.

2. Estrarre con cura il filtro in gommapiuma.

3. Pulire il filtro battendolo leggermente contro una parte piana. Se è troppo sporco bisognerà cambiarlo. NON VERSARE MAI OLIO SUL FILTRO, NON USARE MAI ARIA COMPRESSA PER PULIRLO O PER ASCIUGARLO.

4. Rimettere a posto il filtro, chiudere il coperchio e avvitare con cura la vite.

CAMBIO OLIO NORMALE ogni 25 ore di lavoro

Levare l'asta di controllo dell'olio e inclinare la macchina in modo tale da versar fuori l'olio, meglio quando il motore è caldo e il serbatoio della benzina è vuoto. Riempire poi con nuovo olio fino a raggiungere il segno di pieno sull'asta di controllo dell'olio (figura 3).

CAMBIO E MESSA A PUNTO DELLA CINGHIA (figura 14)

1. Levare il coperchio dalla scatola del cambio (quattro viti). Pulire levando le eventuali impurità entrate nella scatola del cambio.
2. Levare la coppa della ruota anteriore presso la scatola del cambio, usando con prudenza un cacciavite per staccarla. Svit- are la vite di chiusura e levare la ruota.
3. Levare la cinghia dal disco della cinghia (1936). Prima di sistemare la nuova cinghia, controllare che il disco interno giri senza difficoltà sul suo asse. In caso contrario, mettere un po' d'olio antiruggine con nebulizzatore sul retro e tra i dischi, mettere un po' di grasso sull'asse. Mettere la nuova cinghia e controllare che sia in posizione giusta al cuscinetto a sfere prima della messa a punto della cinghia (1471).
4. Messa a punto: si mette a punto la cinghia spostando il cuscinetto a sfere 1471 in alto o in basso. Dopo alcune ore di lavoro della macchina, la cinghia si stira e bisogna eseguire una nuova messa a punto.
5. Avvitare il coperchio della scatola del cambio e far prova del funzionamento della macchina.

LA BATTERIA (Comet SE) è una batteria ermetica di 12 volt a piombo, che si solito non richiede manutenzione e che si ricarica durante la marcia. Se si cerca di mettere in moto il motore più volte senza riuscirci, può accadere che la batteria si scarica. Si deve allora mettere in moto il motore a mano con il cavo di avvio. Quando la batteria è completamente scarica, la si può caricare di nuovo con il caricabatterie che è compreso nell'acquisto della macchina.

ATTENZIONE! La batteria ha bisogno di ricarica qualche volta durante la stagione del taglio dell'erba e la si deve ricaricare sopratutto prima della messa a riposo per l'inverno.

RICARICA DELLA BATTERIA

1. Staccare la presa sul cavo nella batteria (figura 13).
2. Collegare il cavo della batteria al caricabatterie innestato a sua volta ad una presa elettrica di 220 V 50 Hz.
3. Dopo la ricarica, che può durare un 24 ore se la batteria era completamente scarica, staccare il caricabatterie e collegare di nuovo la batteria al cavo del motore.

ATTENZIONE! Non ricaricare la batteria se la temperatura è al di sotto dei 5 gradi sopra zero.

ATTENZIONE! É proibito disfarsi delle batterie a piombo buttandole via con i rifiuti casalinghi. Si devono consegnare alla più vicina stazione di servizio od officina.

PRIMI CONTROLLI IN CASO DI FERMO

Se il motore non si mette in moto controllare quanto segue:

1. C'è carburante nel motore c'è benzina fresca nel serbatoio?
2. Controllare che il cavo del freno sia stato messo a punto.
3. Controllare che la candela sia pulita e che la distanza tra gli elettrodi sia giusta (0,7 - 0,8 mm).
4. La lama è bloccata?
5. Il filtro dell'aria è intasato? Pulitelo o sostituitelo!

Se il motore non si avvia dopo queste procedure, contattate l'officina di servizio più vicina.

1. Il risultato del taglio non è soddisfacente e i fili d'erba risultano sfrangiati sulla superficie di taglio? Cambiate la lama! Anche la capacità di raccolta peggiora quando la lama non è affilata.

PULIZIA

Si mette la macchina a riposo preferibilmente con la candela verso l'alto. Esaurire la benzina in quanto la benzina potrebbe altrimenti scolare attraverso il foro di entrata dell'aria nel tappo del serbatoio. Attenzione ai pericoli d'inquinamento e di incendi!

ATTENZIONE! Non si deve pulire la macchina con acqua ad alta pressione.

RIPOSO INVERNALE

Esaurire la benzina e cambiare l'olio. Versare poi un cucchiaio di olio nel buco della candela e far girare il motore in modo che l'olio si distribuisca. Pulire il filtro dell'aria e la scatola del cambio e tenere la macchina al coperto in un posto secco. Caricare la batteria con il caricabatterie.

Dichiarazione di conformità

Il sottoscritto, Roger Klotz, c/o Klippo AB, Knivgatan 3-7, SE-212 28 Malmö, Svezia, si attesta che questa tosaerba adempie alle fondamentali richieste di sicurezza e di sanità delle direttive per i macchinari della Comunità Economica Europea 98/37/EEC e EN 836 ed inoltre adempie a quanto richiesto dalle direttive della Comunità Economica Europea 2000/14/EG riguardo la rumorosità 2000/14/EG e la Direttiva dell'Unione Europea in materia di compatibilità eletromagnetica 89/336. Collaudate in conformità alle norme EN 836 e ISO 11094. Si è giudicata la conformità della Direttiva 2000/14/EG in accordo con l'Allegato VI della suddetta direttiva.

Tipo Tosaerba rotativo (a lama rotante) con motore a combustione.

Produttore: Klippo AB

Articolo: Klippo

Responsabile tecnico: Anders Björkqvist

Collaudate presso la Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Svezia Notified body 0404

Modello N.do	Marcvo Motore	Livello di Livello Operature	Tipo de	Larghezza
		serie motore volume/	potenza suono	suano	lama	di taglio
			cc/hk effetto acustica	garant.	cm
				misurato, dB(A)	d(B)A
				dB(A)
Excellent S	K05630	B&S Quantum 50	190/5,0	92	96	81	Lamemulcher	48
Exc S Selfstart	K05640	B&S Quantum 50TM	190/5,0	92	96	81	Lamemulcher	48
Exc S SD	K05660	B&S Quantum 50	190/5,0	95	96	85	Lamemulcher	48
Pro 19 S	K06720	B&S Intek Edge 60	190/6,0	91	96	79	Lamemulcher	48
Pro 19 S	K06750	B&S Intek Edge 55	170/5,5	92	96	79	Lamemulcher	48
Comet S	K03000	B&S Quantum 50	190/5,0	92	100	82	Lame monobloc	53
Comet SE	K03100	B&S Quantum 50ES	190/5,0	93	100	82	Lame monobloc	53
Pro 21 S	K08110	B&S Intek Edge 60	190/6,0	92	100	82	Lamemulcher	53
Pro 21 S	K08120	B&S Intek Edge 55	170/5,5	92	100	82	Lamemulcher	53

Per quanto riguarda il livello di vibazione, vedere le specificazioni technice a pag. 44!

Emesso a Malmö in data 22-9-2005

firmato Roger Klotz, direttore generale, Klippo AB

Fabricante: Klippo AB

Producto: Klippo

Responsable técnico: Anders Björkqvist

Organismo de prueba: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suecia

Notified body 0404

Modelo N° de	Motor Volumen Medición Potencia serie motor/ potencia de sonido,		Nivel sonoro para el lame Potencia sonido, garantizada operario, cc/CV dB(A) dB(A) dB(A)		Tipo de corte, cm	Anchura de
Excellent S	K05630	B&S Quantum 50	190/5,0	92	96	81	Mulcher lame	48
Exc S Selfstart	K05640	B&S Quantum 50TM	190/5,0	92	96	81	Mulcher lame	48
Exc S SD	K05660	B&S Quantum 50	190/5,0	95	96	85	Compact lame	48
Pro 19 S	K06720	B&S Intek Edge 60	190/6,0	91	96	79	Mulcher lame	48
Pro 19 S	K06750	B&S Intek Edge 55	170/5,5	92	96	79	Mulcher lame	48
Comet S	K03000	B&S Quantum 50	190/5,0	92	100	82	Lame monobloc	53
Comet SE	K03100	B&S Quantum 50ES	190/5,0	93	100	82	Lame monobloc	53
Pro 21 S	K08110	B&S Intek Edge 60	190/6,0	92	100	82	Mulcher lame	53
Pro 21 S	K08120	B&S Intek Edge 55	170/5,5	92	100	82	Mulcher lame	53
