BEDIENUNGSANLEITUNG Excellent S Selfstart Klippo

Klippsystem: Mulcher

AKUN LATAUS: (Comet SE)

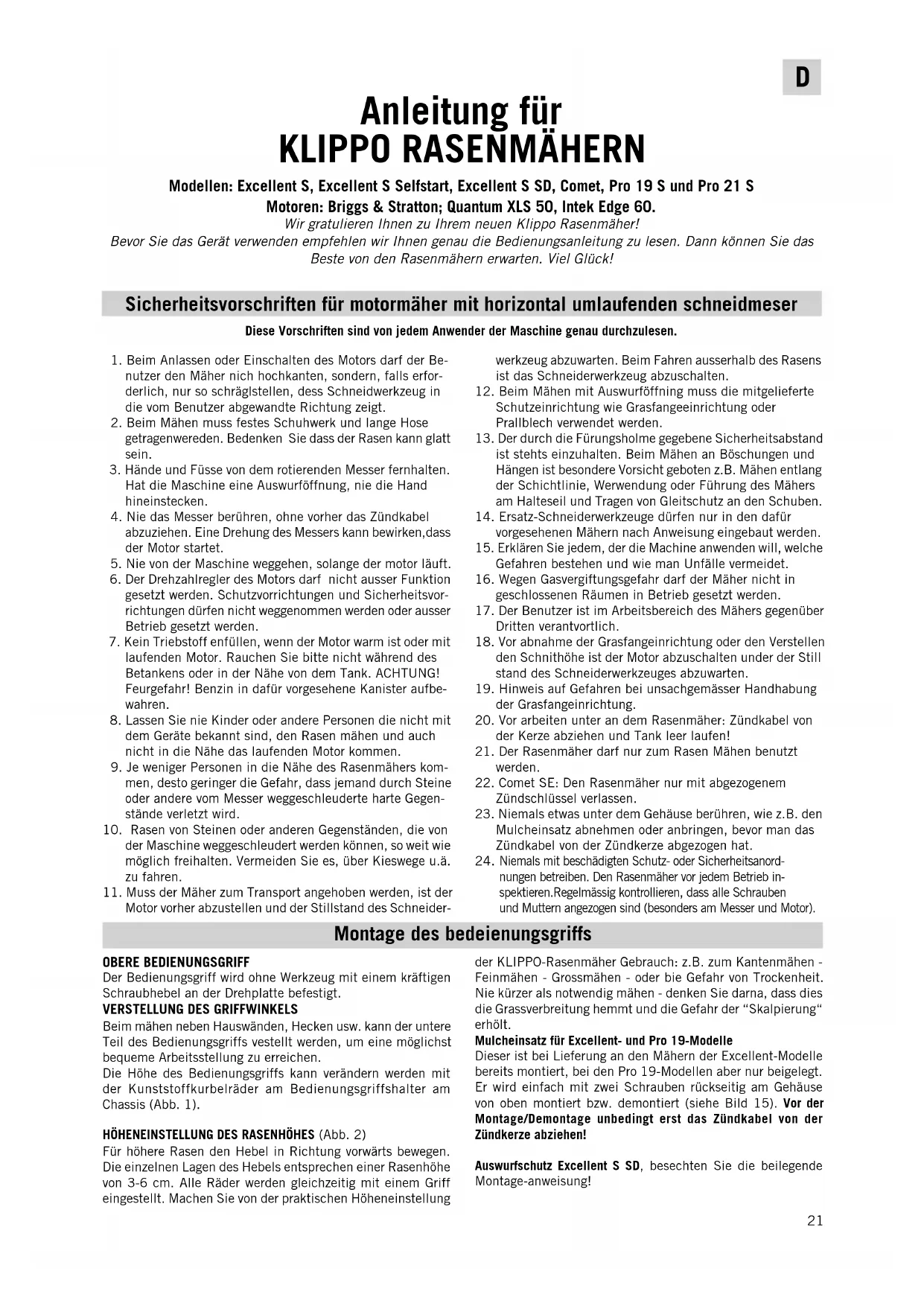

Anleitung für KLIPPO RASEN MÄHERN

Modellen: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S und Pro 21 S

Motoren: Briggs & Stratton; Quantum XLS 50, Intek Edge 60.

Wir gratulieren Ihnen zu Ihrem neuen Klippo Rasenmäher!

Bevor Sie das Gerät verwenden empfehlen wir Ihnen genau die Bedienungsanleitung zu lesen. Dann können Sie das

Beste von den Rasenmähern erwarten. Viel Glück!

Sicherheitsvorschriften für motormäher mit horizontal umlaufenden schneidmeser

Diese Vorschriften sind von jedem Anwender der Maschine genau durchzulesen.

1. Beim Anlassen oder Einschalten des Motors darf der Benutzer den Mäher nich hochkanten, sondern, falls erforderlich, nur so schräglstellen, dess Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt.
2. Beim Mähen muss festes Schuhwerk und lange Hose getragenwereden. Bedenken Sie dass der Rasen kann glatt sein.
3. Hände und Füsse von dem rotierenden Messer fernhalten. Hat die Maschine eine Auswurföffnung, nie die Hand hineinstecken.
4. Nie das Messer berühren, ohne vorher das Zündkabel abzuziehen. Eine Drehung des Messers kann bewirken, dass der Motor startet.
5. Nie von der Maschine weggehen, solange der motor läuft.
6. Der Drehzahlregler des Motors darf nicht ausser Funktion gesetzt werden. Schutzvorrichtungen und Sicherheitsvorrichtungen dürfen nicht weggenommen werden oder ausser Betrieb gesetzt werden.
7. Kein Triebstoff enfüllen, wenn der Motor warm ist oder mit laufenden Motor. Rauchen Sie bitte nicht während des Betankens oder in der Nähe von dem Tank. ACHTUNG! Feurgefahr! Benzin in dafür vorgesehene Kanister aufbewahren.
8. Lassen Sie nie Kinder oder andere Personen die nicht mit dem Geräte bekannt sind, den Rasen mähen und auch nicht in die Nähe das laufenden Motor kommen.
9. Je weniger Personen in die Nähe des Rasenmähers kommen, desto geringer die Gefahr, dass jemand durch Steine oder andere vom Messer weggeschleuderte harte Gegenstände verletzt wird.
10. Rasen von Steinen oder anderen Gegenständen, die von der Maschine weggeschleudert werden können, so weit wie möglich freihalten. Vermeiden Sie es, über Kieswege u.ä. zu fahren.
11. Muss der Mäher zum Transport angehoben werden, ist der Motor vorher abzustellen und der Stillstand des Schneider-

werkzeug abzuwarten. Beim Fahren ausserhalb des Rasens ist das Schneiderwerkzeug abzuschalten.
12. Beim Mähen mit Auswurföffning muss die mitgelieferte Schutzeinrichtung wie Grasfangeeinrichtung oder Prallblech verwendet werden.
13. Der durch die Führungsholme gegebene Sicherheitsabstand ist steht einzuhalten. Beim Mähen an Böschungen und Hängen ist besondere Vorsicht geboten z.B. Mähen entlang der Schichtlinie, Werwendung oder Führung des Mähers am Halteseil und Tragen von Gleitschutz an den Schuben.
14. Ersatz-Schneiderwerkzeuge dürfen nur in den dafür vorgesehenen Mähern nach Anweisung eingebaut werden.
15. Erklären Sie jedem, der die Machine anwenden will, welche Gefahren bestehen und wie man Unfälle vermeidet.
16. Wegen Gasvergiftungsgefahr darf der Mäher nicht in geschlossenen Räumen in Betrieb gesetzt werden.
17. Der Benutzer ist im Arbeitsbereich des Mähers gegenüber Dritten verantwortlich.
18. Vor abnahme der Grasfangeinrichtung oder den Verstellen den Schnithöhe ist der Motor abzuschalten under der Still stand des Schneiderwerkzeuges abzuwarten.
19. Hinweis auf Gefahren bei unsachgemässer Handhabung der Grasfangeinrichtung.
20. Vor arbeiten unter an dem Rasenmäher: Zündkabel von der Kerze abziehen und Tank leer laufen!
21. Der Rasenmäher darf nur zum Rasen Mähen benutzt werden.
22. Comet SE: Den Rasenmäher nur mit abgezogenem Zündschlüssel verlassen.
23. Niemals etwas unter dem Gehäuse berühren, wie z.B. den Mulcheinsatz abnehmen oder anbringen, bevor man das Zündkabel von der Zündkerze abgezogen hat.
24. Niemals mit beschädigten Schutz- oder Sicherheitsanordnungen betreiben. Den Rasenmäher vor jedem Betrieb inspektieren. Regelmässig kontrollieren, dass alle Schrauben und Muttern angezogen sind (besonders am Messer und Motor).

Montage des bedeienungsgriffs

OBERE BEDIENUNGSGRIFF

Der Bedienungsgriff wird ohne Werkzeug mit einem kräftigen Schraubhebel an der Drehplatte befestigt.

VERSTELLUNG DES GRIFFWINKELS

Beim mähen neben Hauswänden, Hecken usw. kann der untere Teil des Bedienungsgriffs vestellt werden, um eine möglichst bequeme Arbeitsstellung zu erreichen.

Die Höhe des Bedienungsgriffs kann verändern werden mit der Kunststoffkurbelräder am Bedienungsgriffshalter am Chassis (Abb. 1).

HÖHENEINSTELLUNG DES RASENHÖHES (Abb. 2)

Für höhere Rasen den Hebel in Richtung vorwärts bewegen. Die einzelnen Lagen des Hebels entsprechen einer Rasenhöhe von 3-6 cm. Alle Räder werden gleichzeitig mit einem Griff eingestellt. Machen Sie von der praktischen Höheneinstellung

der KLIPPO-Rasenmäher Gebrauch: z.B. zum Kantenmähen - Feinmähen - Grossmähen - oder bie Gefahr von Trockenheit. Nie kürzer als notwendig mähen - denken Sie darna, dass dies die Grassverbreitung hemmt und die Gefahr der "Skalpierung" erhölt.

Mulcheinsatz für Excellent- und Pro 19-Modelle

Dieser ist bei Lieferung an den Mähern der Excellent-Modelle bereits montiert, bei den Pro 19-Modellen aber nur beigelegt. Er wird einfach mit zwei Schrauben rückseitig am Gehäuse von oben montiert bzw. demontiert (siehe Bild 15). Vor der Montage/Demontage unbedingt erst das Zündkabel von der Zündkerze abziehen!

Auswurfschutz Excellent S SD, besechten Sie die beilegende Montage-anweisung!

Vor anlassen des motors

Vor erstem anlassen der Motoren: Öl einfüllen (Abb. 8) und die beiliegende Motoranleitung lesen.

Ölmesstab herausschrauben und ca. 0,6 l Motoröl SAE 30 Klippo Öl Nr. 7201 oder nach dem Motoranleitung bis zur Marke FULL auf dem Ölmesstab einfüllen. (Nicht überfüllen!)

ÖLSTANDKONTROLLE

Ölstand vor dem Start und alle 5 Betriebsstunden überprüfen. Ölmesstab ganz einschhrauben und wieder herausziehen. Das Öl muss bis zur Marke FULL reichen. (Abb. 3).

EINFAHREN, ERSTER ÖLWECHSEL

Der Motor ist nachgeregelt und braucht nicht direkt eingefahren

zu werden. Fahren Sie jedoch anfangs nur mit mässiger Belastung und vergessen Sie nicht, den ersten Ölwechsel bereits nach 5 Betriebs-stunden vorzunehmen, und dann alle 25 Betriebsstunden.

BENZIN

Nur neues bleifreies 95 Oktan Benzin verwenden! Motor während des Betankens abstellen. Nicht überfüllen! Lassen Sie bitte ca 6 mm Raum für der Ausdehnung des Brennstoffs. Lassen Sie den mäher nicht mit Benzin über den Winter stehen, dies kann im Frühjahr zu Startproblemen führen.

Starten des motors

Modelle ohne Elektrostart

1. Starten eines kalten Motors: Setzen Sie den Gasgriff auf Vollgas (Hase). Drücken Sie den Prime Starter 3 mal (Abb. 4). Am Quantum Motor ist er vorne angebracht. Beim starten eines warmen Motors ist da drücken des Primers normalerweise nicht notwendig.
2. Die Sicherheitsgriff muss heruntergedrückt sein sowohl beim Starten als als auch beim Betrieb (Abb 5b).
3. Ziehen Sie das Startseil kräftig durch. Bei kühlen Wetter kann es sein den Vorgang zu wiederholen. Wenn der Motor immer noch nicht starten, stellen Sie den Gasgriff auf die niedrigste Postition (Schildkröte). Falls der Motor dann immer noch nicht startet, schrauben Sie die Zündkerze heraus, reinigen Sie diese und versuch wieder zu starten.

Excellent Selfstart: Separate Startanweisung folgen!

COMET SE

Bei dem erste Start kann die Batterie ungenügend geladen sein. Mit dem Startseil des Motors starten, und später zu die Batterie mit dem mitfolgend Ladegerät laden. Sieh "Wartung, Batterie laden".

EL-START (Abb. 12), vor erstemal starten, das Kabel der Batterie anschliessen, (Abb. 13).

Führen Sie die Startanweisungen genauso durch wie unter Punkt 1 und Punkt 2 oben angeführt. Drehen Sie dann den Zündschlüssel nach rechts und halten Ihn im dieser Lage bis der Motor anspringt und lassen Ihn dann los.

STOPP

COMET wird gestoppt, indem der Sicherheitsbügel (Bild 5b) losgelassen wird (der Motor stoppt und der Antrieb wird ausgekuppelt) oder Sie drücken den Antriebshebe (Abb. 5c) zum Stopp (rückwärts - auf-wärts). Der Motor läuft dann aber der Antrieb ist ausgekuppelt. Bei einkuppeln der Antrieb drückt man den Antriebshebel vorwärts - abwärts.

Der Excellent, Pro 19 und Pro 21-Modelle wird abgeschaltet in dem man den Sicherheitsbügel (Bild 5b) los lässt. Möchte man nur den Antrieb abschalten, lässt man den Sicherheitsbügel nur ein kleines Stück los, bis der Antrieb ausrastet, Zum einschalten des Antriebs, muss der Antriebsschalter nach vorne gedrückt werden (Bild 5c).

Allgemeines

Ein Motormäher darf nicht auffeste gegenstände stossen - entfernen Sie daher alles, was auf dem Rasen herumliegt, kennzeichnen Sie schlecht zu sehende Hindernisee usw. Machine ruhig und metodisch hin und zurück oder im Kreis führen und darauf achten, dass ekine "Ränder" bleiben. Mähen Sie jerdermal in verschiedene Richtungen.

RATSCHLÄGE

Die Fachleute sind sich einig, dass man die Rasenhöhe immer nur um ein Drittel kürzen sollte - diese regt das Wachstum an und macht den Rasen kräftiger und grüner.

Beachten Sie dass die Messern im guten Zustand sind. Sind die Messern schlecht wird der Schnitt uneben und das Gras wird gelb auf der Schnittfläche.

Mähen Sie lieber öfter - ein Zierasen muss oft zweimal wöchentlich gemäht werden. Hohes Gras nie in einem Arbeitsdurchgang mähen. Vermieden Sie es, nassen Rasen zu mäh. Die Verbreitung wird dann schlechter.

VORTEILE VORDERANTRIEBES

Die gesamte Maschine ist leicher manövrieren. Man kann wenden, rückwärts gehen, kommt dicht heran - nur einfach den Bedienungsgriff nach unten drücken und die Antriebsräder in der Luft laufen lassen. Man kann auch mit ausgekuppeltem Fahrantrieb mähen.

Wartung

Wichtig! Um unbeachsichtiges starten bei Arbeiten am Motor oder den Rasenmäher zu vermeiden immer die Zündkerze herausnehmen oder das Zündkabel von der Kerze abziehen. Der Rasenmäher sollte nach jeder Saison zu einer autorisierter KLIPPO-Werkstatt gebracht werden. Geräte mit Katalysator sollen mindestens nach jeder dritte Jahre oder jeder 100 Betriebsstunden zu einer autorisierter Klippo-Werkstatt gebracht werden, welches zuerst erreicht wird.

Excellent Selfstart: Bei Service- und Wartungsarbeiten ziehen Sie den Zündstecker ab, machen Sie einen normalen Startvorgang um den Federstart auszulösen und ziehnen Sie den orangen Schlüssel ab.

WARTUNGSVORSCHRIFTEN

Maschine auf der Unter- oder Oberseite sauber halten. Bei Arbeiten unter dem Gerät, placieren Sie bitte es mit der Zündkerze aufwärts und das Zündkabel von der Kerze abziehn. Gras sofort abbürsten, bevor es eintrocknet. Von Zeit zu Zeit alle Schrauben und Muttern nachziehen. Sperren und Wellen nach jeder Saison schmieren. Bei gewerblichem Betrieb empfieht sich ein regelmässiger Service alle 50 Stunden. Verwende Sie nur KLIPPO Original Ersatzteilen und Zubehör.

SCHNEIDESYSTEM

Abb. 6: Messerteller mit 4 auswechselbaren Schneider-messern und 2 auswechselbaren Obermessern, für Comet.

Mulcher-Messer für Excellent, Pro 19 und Pro 21.

Messerwechseln: Kombimesser/Messerteller

Eine kräftige Tellerfeder presst der Messerteller/das Messer gegen eine Friktionsscheibe. Zum lösen des Messerbolzen empfehlen wir einen 14 mm Ring- order Steckschlüssel. Falls notwendig, leicht auf den Schlüssel schlagen. Der Bolzen hat ein normales Rechtsgewinde. Bei der Montage den Bolzen ordentlich anziehen, mit dem Hammer festklopfen. Das Messer fungiert auch als Schwungrad - falls es rutscht, kann der motor unrund laufen oder schwer zu starten sein und fehlzünden. WICHTIG! Das Messer so montieren dass man die Ausbuchtung am Messerhalter sieht, um Vibrationen zu vermeiden. Ziehe Abb. 7!

Messerwechsel: Schneidermessern/Obermesser (Abb. 6)

Benzintank leer fahren, Zündkabel abziehen und die Maschine mit der Zündkerze nach oben hochklippen. "Schaulöcher" im Messerteller von Schmutz und eingetrockneter Grasresten reinigen. Durch die Löcher sieht man nun eine Sperrfeder - pressen Sie diese etwas noch oben - drücken oder klopfen Sie gleichzeitig auf das Messer, um es zu lockern. Bei der Montage überprüfen, dass die Rolle des neuen Messers in das Schauloch gleitet und von der Feder verriegelt wird. Falls notwendig klopfen. Bei laufendem Motor hält die Zentrifugal- kraft das Messer am rechten Platz fest.

Auswechseln der Obermesser

Messerteller von der Welle abschrauben, Mutterlösen und der Messer mit Distanztstück abnehmen. WICHTIG! Achten Sie auf die Lage des Distanztückes über bzw. unter dem Messer. Bei der Montage des neuen Messers die Muttern festziehen. Der Messerteller wiedermontieren.

VIBRATIONEN

Nie mit unnormal vibrierender Maschine mähen. Wird ein Messer beschädigt, tauschen Sie auch das gegenüberliegende aus. Wird ein Messer beschädigt und ist kein Ersatz da - entfernen Sie auch das gegenüberliegende Messer!

Kombimesser: Wird das Messer beschädigt - tauschen Sie das Messer aus.

WARTEN DES LUFTFILTERS (Abb. 8 und 9)

Quantum- und Intek-motoren

Dem Einsatz alle drei Monate oder nach jeweils 25 Betriebsstunde zu reinigen.

ZU BEACHTUNG! Bei Starker Staubenentwicklung öfter reinigen.

Luftfilter mit losem Einsatz:

1. Schraube lösen und Deckel wie auf der Abb. gezeigt auf-klappen.

2. Einsatz vorsichtig herausheben.

3. Auf einer glatten Fläche leicht ausklopfen. Wenn der Einsatz stark verschmutzt ist, austauchen.

4. Einsatz wieder montieren, Deckel schliessen und Schraube gut festziehen.

NORMALER ÖLWECHSEL nach jeweils 25 Betriebsstunden

Ölmessstab herausschrauben und die Maschine so aufstellen, dass das Öl auslaufen kann. Am besten macht man dies, wenn der Motor warm und der Benzintank leer ist (Abb. 9). Danach neues Öl bis zur Marke FULL auf dem Ölmessstab einfüllen (Abb. 8).

AUSWECHSELN UND NACHSTELLEN DES KEILRIEMENS (Abb. 14) (Excellent, Comet, Pro 19 und Pro 21)

1. Deckel des Getriebegehäuses entfernen (4 Schrauben) und ggfs. Schmutz im Gehäuse entfernen.
2. Nabenkapsel auf dem Vorderrad beim Antrieb vorsichtig mit einem Schraubenzieher loshebeln, Sicherungsschraube lösen, Rad abnehmen.
3. Riemen von Riemenscheibe 1936 abnehmen. Bevor der neue Riemen aufgelegt wird kontrollieren das die innere Riemenscheibe auf der Welle leicht gleitet. Wenn nicht, Rostlösungsmittel zwischen und hinter die Scheiben sprayen und ein bisschen Schmiere auf die Welle aufbringen. Den neuen Riemen so auflegen, dass er beim Kugellager vor der Riemenjustierung in die richtige Lage kommt, 1471.
4. Justierung: Die Riemenspannung kann justiert werden, indem man des Kugellager nach oben oder unten verschiebt. Nach dem die Maschine einige Stunden lang gelaufen ist, hat sich der Keilriemen gestreckt, weshalb der Riemen erneut nachzustellen ist.
5. Getriebegehäusedeckel festschrauben und probefahren.

DIE BATTERIE (Comet SE) ist eine vollverkapselte 12-Volt Bleibatterie die normalerweise keine Wartung braucht und die während des Mähens geladen wird. Wenn man wiederholte Startversuche gemacht hat und der Motor nicht anspringt, muss man den Motor mit dem Startseil starten. Eine vollständig entladene Batterie kann mit dem mitgelieferten Ladegerät wieder geladen werden.

BEACHTUNG! Die Batterie kann einmal während der Saison und in jedem Fall vor der Winteraufbewahrung geladen werden.

LADUNG DER BATTERIE (Compact SE und Cobra SE)

1. Den Kontaktschalter von der Batterie trennen (Abb. 13).
2. Den Kontaktschalter der Batterie an das Ladegerät anschliessen und das Ladegerät an eine 220V 50Hz Wechselstromsteckdose anschliessen.
3. Nach der Ladung, die mit einer vollständig entladenen Batterie 24 Stunden brauchen kann, das Ladegerät ausschalten und die Batterie wieder zum Motorkabel schalten. BEACHTUNG! Nicht laden bei Temperaturen unter +5 Grad C. BEACHTUNG! Eine verbrauchte Bleibatterie darf nicht mit dem Müll entsorgt werden. Überlassen Sie sie einer Service-Werkstatt oder einer Tankstelle in der Nähe.

BESEITIGUNG VON STÖRUNGEN DES MOTORS

Motor springt nicht an oder hat keine Leistung. Bitte überprüfen Sie:

1. Gibt es genügend neues Kraftstoff im Tank?
2. Bremskabel ist richtig nachgestellt?
3. Ist der Kerzenstecker auf der Zündkerze und die Kerze in Ordnung?
4. Sitzt das Messer fest?
5. Ist der Luftfilter verschmutzt? Luftfilter säubern oder wechseln!
   Sollte der Motor nach diesen Massnahmen nicht starten, die nächste Service-Werkstad kontaktieren.
6. Ist das Schnittresultat schlecht und das Gras an den Schnittflächen aufgefranst? Messer wechseln! Auch die Aufsammelleistung wird negativ von einem abgenutzten Messer beeinflusst.

REINIGUNG

Das Beste ist, wenn man das Gerät mit der Zündkerze aufwärts platziert. Wird die Maschine aufwärts gekippt, muss der Schalldämpfer immer nach oben gerichtet sein – sonst kann Motoröl in den Vergaser eindringen und Betriebsstörungen verursachen. Fahren Sie zuerst den Tank leer, weil sonst Beinzin durch das Lüftungsloch im Deckel ausläuft.

Beachten Sie bitte die Umwelt und die Feuergefahr! BEACH-TUNG! Nie die Oberseite der Maschine mit Hochdruck abspülen!

WINTERAUFBEWAHRUNG

Tank leer fahren - Öl wechseln - einen Löffel Öl in die Zündkerzenöffnung giessen und den Motor drehen, damit sich das Öl verteilt. Luftfilter und Getriebegehäuse reinigen, Maschine in einem trockenen Raum aufbewahren. Die Batterie mit dem Ladegerät laden. Die Feder an den Selfstart-Modellen lösen, indem der Startversuch mit dem Selfstart und abgenommenem Zündkabel erfolgt.

Konformitätserklärung

Klippo Originalteile müssen verwendet werden, um die Gültigkeit der CE-Norm zu erhalten.

Der Unterzeichner, Roger Klotz, c/o Klippo AB, Knivgatan 3 - 7, SE-212 28 Malmö, Schweden, bezeugt dass folgende Rasenmäher die wesentlichen Sicherheits- und Gesundheitsvorschriften der EU Machinendirektive 98/37/EEC und EN 836 und die Vorschriften der EU-Direktive bezüglich Schallpegel 2000/14/EG erfüllen wie auch mit der EU-Direktive zur elektromagnetischen Kompabilität 89/336.

Typ Rotorrasenmäher mit Verbrennungsmotor.

Hersteller: Klippo AB

Fabrikat: Klippo

Technische Leitung Anders Björkqvist

Geprüft bei: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden. Notified body no 0404

Typ Serie. Motor Motor- Gemessener Garantiert Dauer- Messer-nummer volumen/ Shallpegel Shallpegel schallpegel typ				Schnittbreite cm dB(A)	dB(A)	am Bedienerplatz
			-Leistung cc/PS
Excellent S	K05630	B&S Quantum 50	190/5,0	92	96	81	Mulchmesser	48
Exc S Selfstart	K05640	B&S Quantum 50TM	190/5,0	92	96	81	Mulchmesser	48
Exc S SD	K05660	B&S Quantum 50	190/5,0	95	96	85	Mulchmesser	48
Pro 19 S	K06720	B&S Intek Edge 60	190/6,0	91	96	79	Mulchmesser	48
Pro 19 S	K06750	B&S Intek Edge 55	170/5,5	92	96	79	Mulchmesser	48
Comet S	K03000	B&S Quantum 50	190/5,0	92	100	82	Messerteller	53
Comet SE	K03100	B&S Quantum 50ES	190/5,0	93	100	82	Messerteller	53
Pro 21 S	K08110	B&S Intek Edge 60	190/6,0	92	100	82	Mulchmesser	53
Pro 21 S	K08120	B&S Intek Edge 55	170/5,5	92	100	82	Mulchmesser	53

Vibrationsniveau: Beachten Sie die technischen Daten Seite 44.

Erstellt in Malmö, 22 september 2005

Roger Klotz, Geschäftsführer, Klippo AB
