BRUGSANVISNING DH 38MS HITACHI

4) Anvendelse og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Anvend det korrekte elektriske værktøj til dit formål. Det korrekte elektriske værktøj løser opgaven bedre og mere sikkert ved den hastighed, det blev designet til. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker det. Alt elektrisk værktøj, der ikke kan styres med kontakten, er farligt og skal repareres. c) Kobl stikket fra strømkilden og/eller batterienheden fra det elektriske værktøj, før du foretager justeringer, udskifter tilbehør eller lægger elektrisk værktøj til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for utilsigtet start af det elektriske værktøj. d) Opbevar elektrisk værktøj på standby utilgængeligt for børn, og lad ikke personer, der ikke er bekendt med det elektriske værktøj eller disse instruktioner, anvende det. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj. Kontrollér for skævhed eller bevægelige dele, der binder, brud på reservedele og andre forhold, der kan påvirke anvendelsen af det elektriske værktøj. Hvis det er beskadiget, skal du få det elektriske værktøj repareret før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. f) Hold skæreværktøj skarpt og rent. Korrekt vedligeholdt elektrisk værktøj med skarpe skærekanter binder mere sjældent og er nemmere at kontrollere.

Anvend det elektriske værktøj, tilbehør og værktøjsbits, osv. i overensstemmelse med disse instruktioner, idet du tager højde for arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af elektrisk værktøj til andre opgaver end de tilsigtede kan medføre farlige situationer. GENERELLE SIKKERHEDSFORSKRIFTER FOR

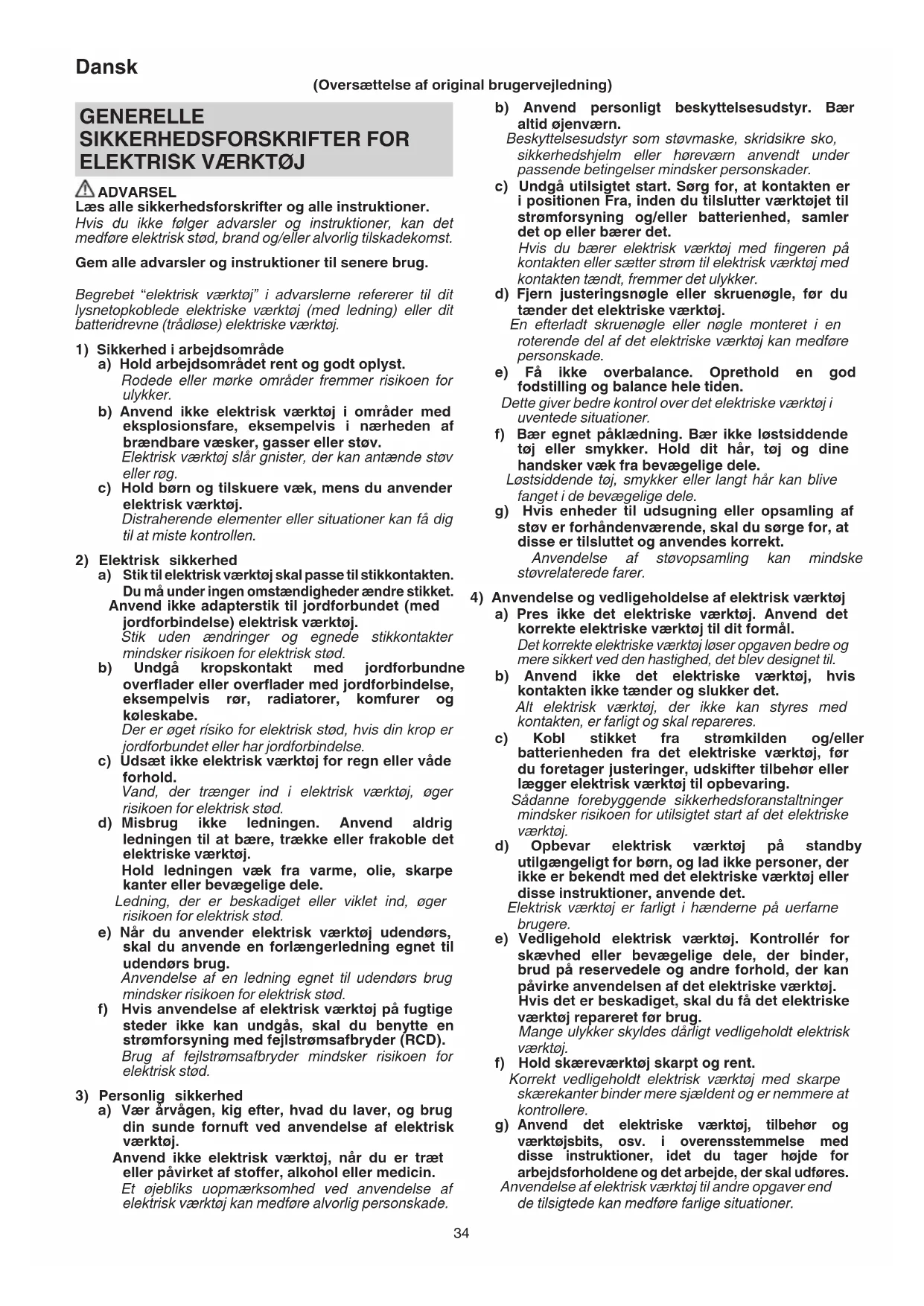

ADVARSEL Læs alle sikkerhedsforskrifter og alle instruktioner. Hvis du ikke følger advarsler og instruktioner, kan det medføre elektrisk stød, brand og/eller alvorlig tilskadekomst. Gem alle advarsler og instruktioner til senere brug. Begrebet “elektrisk værktøj” i advarslerne refererer til dit lysnetopkoblede elektriske værktøj (med ledning) eller dit batteridrevne (trådløse) elektriske værktøj.

1) Sikkerhed i arbejdsområde

a) Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder fremmer risikoen for ulykker. b) Anvend ikke elektrisk værktøj i områder med eksplosionsfare, eksempelvis i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj slår gnister, der kan antænde støv eller røg. c) Hold børn og tilskuere væk, mens du anvender elektrisk værktøj. Distraherende elementer eller situationer kan få dig til at miste kontrollen.

2) Elektrisk sikkerhed

Stik til elektrisk værktøj skal passe til stikkontakten. Du må under ingen omstændigheder ændre stikket. Anvend ikke adapterstik til jordforbundet (med jordforbindelse) elektrisk værktøj. Stik uden ændringer og egnede stikkontakter mindsker risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overfl ader eller overfl ader med jordforbindelse, eksempelvis rør, radiatorer, komfurer og køleskabe. Der er øget rísiko for elektrisk stød, hvis din krop er jordforbundet eller har jordforbindelse. c) Udsæt ikke elektrisk værktøj for regn eller våde forhold. Vand, der trænger ind i elektrisk værktøj, øger risikoen for elektrisk stød. d) Misbrug ikke ledningen. Anvend aldrig ledningen til at bære, trække eller frakoble det elektriske værktøj. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele. Ledning, der er beskadiget eller viklet ind, øger risikoen for elektrisk stød. e) Når du anvender elektrisk værktøj udendørs, skal du anvende en forlængerledning egnet til udendørs brug. Anvendelse af en ledning egnet til udendørs brug mindsker risikoen for elektrisk stød. f) Hvis anvendelse af elektrisk værktøj på fugtige steder ikke kan undgås, skal du benytte en strømforsyning med fejlstrømsafbryder (RCD). Brug af fejlstrømsafbryder mindsker risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, kig efter, hvad du laver, og brug din sunde fornuft ved anvendelse af elektrisk værktøj. Anvend ikke elektrisk værktøj, når du er træt eller påvirket af stoff er, alkohol eller medicin. Et øjebliks uopmærksomhed ved anvendelse af elektrisk værktøj kan medføre alvorlig personskade. (Oversættelse af original brugervejledning) 000BookDH38MS.indb34000BookDH38MS.indb34 2014/10/3013:47:002014/10/3013:47:0035 Dansk

a) Få dit elektriske værktøj efterset af en kvalifi ceret reparationstekniker, der kun anvender originale reservedele. Dette vil sikre, at sikkerheden opretholdes for det elektriske værktøj. FORHOLDSREGEL Hold børn og svagelige personer væk. Når det ikke anvendes, skal værktøjet opbevares utilgængeligt for børn og svagelige personer. SIKKERHEDSFORSKRIFTER FOR SLAGHAMMER

Udsættelse for støj kan medføre høretab.

2. Anvend hjælpehåndtag(ene), hvis værktøjet har

sådanne. Tab af kontrol kan medføre personskade.

3. Hold fast i det elektriske værktøj i gribefl aderne,

når du udfører en opgave, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning. Skæretilbehør, der kommer i kontakt med en “strømførende” ledning kan gøre synlige metaldele på det elektriske værktøj “strømførende” og kan give operatøren elektrisk stød. EKSTRA SIKKERHEDSFORSKRIFTER

Hvis stikket er tilsluttet til en stikkontakt, mens afbryderen er i positionen TIL, begynder det elektriske værktøj at køre med det samme, hvilket kan medføre alvorlige ulykker.

3. Når arbejdsområdet fjernes fra strømkilden, skal du

anvende en forlængerledning af tilstrækkelig tykkelse og nominel kapacitet. Forlængerledningen skal holdes så kort som det praktisk er muligt.

4. Rør ikke ved boret under eller kort efter arbejdet; det er

5. Før du begynder at bryde væggen, gulvet eller loftet ned,

hugge ind i eller bore i det, skal du omhyggeligt bekræfte, at elementer som elektriske kabler eller elektriske rør ikke graves ned.

6. Hold altid ordentligt fast i håndtaget på selve hammeren

samt dennes sidehåndtag. Ellers kan den producerede modkraft medføre i unøjagtig og endda farlig kørsel.

Indånd ikke den skadelige støv, der genereres ved boring eller mejsling. Støvet kan være forbundet med en helbredsmæssig risiko for dig selv og tilskuere.

8. Inden redskabet bruges, skal det kontrolleres, at

vingeskruen i sidehåndtaget er korrekt strammet.

9. Selv om denne maskine er udstyret med en

sikkerhedskobling, vil det kunne forekomme, at boret sætter sig fast i betonen eller andet, og denne standsning af boret kan resultere i, at maskinen reagerer ved at rykke kraftigt. Sørg derfor for at have et godt greb i begge håndtagene under arbejdet.

10. Hvis De skifter vælgerarmens stilling, mens motororen er

igang, kan værktøjet pludseligt begynde at rotere. Dette kan resultere i ulykker. Sørg for at skifte vælgerarmens stilling, mens motoren er helt standset.

11. Hvis mejselen og fi nsnitteren anvendes i stilling “rotation

+ striking” (rotation + slag), kan værktøjet begynde at rotere, hvilket kan føre til ulykker. Sørg for at bruge dem i stilling “striking” (slag). SYMBOLER ADVARSEL Følgende viser symboler anvendt til maskinen. Sørg for, at du forstår betydningen af dem før anvendelse. DH38MS : Borehammer Læs alle sikkerhedsforskrifter og alle instruktioner. Kun til EU-lande Bortskaf ikke elektrisk værktøj sammen med husholdningsaff ald! I overensstemmelse med det Europæiske Direktiv 2002/96/EC om kasseret elektrisk og elektronisk værktøj og dets implementering i henhold til national lovgivning skal elektrisk værktøj, der har nået slutningen af sin levetid indsamles separat og leveres tilbage til et miljøvenligt genbrugsanlæg. Slå strømmen TIL Slå strømmen FRA Funktionen Kun hamren Funktion til indstilling af værktøjsposition Funktion for rotation og hamren Kobl det primære stik fra stikkontakten Klasse II værktøj STANDARDTILBEHØR Ud over hovedenheden (1 enhed) indeholder pakken tilbehøret opstillet nedenfor. ○ Bærekasse ...................................................................1 ○ Sidegreb .......................................................................1 Standardtilbehør kan ændres uden varsel. ANVENDELSER ○ Boring af huller i beton ○ Boring af forankringshuller ○ Knusning af beton, hugning og kanthugning (med anvendelse af ekstra tilbehør). 000BookDH38MS.indb35000BookDH38MS.indb35 2014/10/3013:47:002014/10/3013:47:0036 Dansk SPECIFIKATIONER Spænding (efter områder) (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Indgangseff ekt 950 W Kapacitet Borekrone : 38 mm Kernebor : 105 mm Hastighed uden belastning 620 min

Slagrate ved fuld belastning 2800 min

Vægt (uden ledning, sidehåndtag) 6,4 kg BEMÆRK Som følge af HITACHIs fortløbende program for forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

MONTERING OG ANVENDELSE

Handling Figur Side Montering af værktøj

Opsætning af arbejdsindstilling

Justering af indstilling af værktøjsposition

Betjening af kontakt

Ved hjælp af konusskaftadapteren

Montering af kernebor

Montering af styreplade og midterstift

Udskiftning af kulbørster

• Anvend denne borehammer ved at bruge dens egenvægt. Ydeevnen forbedres ikke, selv hvis den trykkes ned eller skubbes med magt ned på arbejdsemnets overfl ade. Hold denne borehammer med en styrke, der lige akkurat er stor nok til at modstå reaktionen. FORSIGTIG Cylinderbeholderen bliver varm efter længere tids anvendelse. Udvis derfor forsigtighed, så forbrændinger undgås. Opvarmning (Fig. 4) Smøre-systemet i denne enhed kan kræve opvarmning, hvis det er koldt. Anbring enden af boret således, at det kontakter betonen, slå afbryderen til og udfør opvarmningen. Forvis dem om, at der lyder en kollisionslyd, og begynd derefter at bruge enheden. FORSIGTIG Hold, mens opvarmningen udføres, godt fast i sidehåndtaget og værktøjskroppen med begge hænder for at opretholde et sikkert greb. Pas på, at De ikke mister fodfæstet på grund af at boret sidder fast.

Denne maskine er konstrueret fuldstændig lufttæt for at beskytte den mod støv og olielækage. Denne maskine kan anvendes uden tilførsel af fedt i længere tid. Dog bør der skiftes fedt, således at maskinens levetid kan opretholdes. Udskiftning af olie foretages som følger.

Udskift olien hver 6 måneders brug efter købet af maskinen. Rådfør Dem hos et autoriseret HITACHI service-værksted med hensyn til olieskift.

2. Hvordan man skifter smøremiddel

FORSIGTIG Sluk for strømmen, inden smøremidlet skiftes ud, og træk stikket ud af kontakten. (1) Tag smøredækslet af og tør smøremidlet af indersiden. (2) Tilfør 60 g (standardmængden, for at smøre plejlstangen) Hitachi Electric Hammer Grease A på krumtaphuset. (3) Efter udskiftning af smøremiddel sættes dækslet ordentligt på igen. BEMÆRK Hammer Grease A har lav viskositet. Anskaf samme type smøremiddel fra et autoriseret Hitachi servicecenter, når der ikke er mere smøremiddel tilbage.

1. Eftersyn af tilbehør

Idet anvendelse af sløvt tilbehør, eksempelvis et pudsepunkt, en kniv, osv. forringer eff ektiviteten og medfører mulig funktionsfejl i motoren, skal du slibe eller udskifte med nyt, så snart du opdager slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Gør du ikke det, kan det resultere i alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve “hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at motorviklingen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Eftersyn af kulbørsterne (Fig. 13)

Motoren anvender kulbørster, der er forbrugsmateriale. Når de bliver slidt eller nærmer sig “slidgrænsen” ⓐ, giver det problemer med motoren. Når værktøjet har en kulbørste med automatisk stopfunktion, stopper motoren automatisk. På det tidspunkt skal du udskifte begge kulbørster med nye, der har samme kulbørstenumre ⓑ vist i Fig. 13. Desuden skal du altid holde kulbørsterne rene og sikre, at de glider frit i børsteholderne.

5. Udskiftning (Fig. 13)

Løsn de to indstillingsskruer, og fjern bagdækslet. Tag kulholderen og kullet ud. Når kullene er skiftet ud, må man sikre sig, at holderne fæstnes forsvarligt og se til, at bagdækslet sættes på. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. 000BookDH38MS.indb36000BookDH38MS.indb36 2014/10/3013:47:002014/10/3013:47:0037 Dansk GARANTI Vi garanterer for elektrisk værktøj fra Hitachi i henhold til lovmæssige/specifi kke nationale bestemmelser. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj i samlet tilstand sammen med GARANTIBEVISET, som du fi nder i slutningen af denne vejledning, til et Hitachi-autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN60745 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 103 dB (A). Det afmålte A-vægtede lydtryksniveau: 92 dB (A). Usikkerhed K: 3 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745. Hammerboring i beton: Vibrationsudsendelsesværdi

Tilsvarende mejslingsværdi: Vibrationsudsendelsesværdi

Den erklærede samlede værdi for vibration er blevet målt i henhold til en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. Det kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationsudsendelsen under den faktiske anvendelse af det elektriske værktøj kan afvige fra den erklærede samlede værdi alt efter, hvordan værktøjet anvendes. ○ Identifi cér sikkerhedsforanstaltningerne for at beskytte operatøren baseret på en vurdering af eksponeringen i de faktiske betingelser for anvendelse (der tages højde for alle dele af driftscyklen, såsom tidspunkter, hvor værktøjet slukkes, og når det er i tomgang udover udløsertiden). BEMÆRK Som følge af HITACHIs fortløbende program for forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 000BookDH38MS.indb37000BookDH38MS.indb37 2014/10/3013:47:012014/10/3013:47:0138 Norsk c) Forhindre utilsiktet oppstart. Kontroller at bryteren er avslått før du kopler til en strømkilde og/eller batteripakke, løfter opp eller bærer verktøyet. Dersom du bærer elektroverktøy med fi ngrene dine på bryteren, eller strømførende elektroverktøy med bryteren på, øker faren for ulykker. d) Fjerne en eventuell justeringsknapp eller skiftenøkkel før du skrur på elektroverktøyet. Hvis du lar en skru- eller skiftenøkkel være festet til en roterende del av elektroverktøyet kan dette føre til personskade. e) Ikke strekk deg for langt. Hold alltid riktig fotfeste og balanse. Det gir bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår, klær og hansker vekk fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan bli sittende fast i bevegelige deler. g) Hvis det følger med enheter for tilkobling av støvfjerning- og oppsamlingsutstyr, må du forsikre deg om at disse er koplet til og brukes riktig. Bruk av støvoppsamlingsapparat kan redusere støvrelaterte farer.

9. Selv om denne maskinen er utstyrt med en

Hvordan demontere kjerneboret

Vi erlkærer os fuldstændige ansvarlige for, at dette produkt modsvarer gældende standard eller standardiserings dokumenter EN60745-1, EN60745-2-6, EN55014-1, EN55014-2, EN61000-3-2 og EN61000- 3-3 i overensstemmelse med direktiver 2004/108/EF og 2006/42/ EF. Dette produkt er også i overensstemmelse med RoHS direktiv 2011/65/ EU. Chefen for europæiske standarder hos Hitachi Koki Europe Ltd. er autoriseret til at kompilere den tekniske fi l. Denne erklæring qælder produkter, der er mærket med CE. Przedmiot deklaracji: Hitachi Młotowiertarka DH38MS
