BRUKSANVISNING DH 38MS HITACHI

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas. Pode também ser utilizado numa avaliação preliminar de exposição. AVISO ○ O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta. ○ Identifi car as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho). NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HITACHI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. 000BookDH38MS.indb29000BookDH38MS.indb29 2014/10/3013:46:592014/10/3013:46:5930 Svenska c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

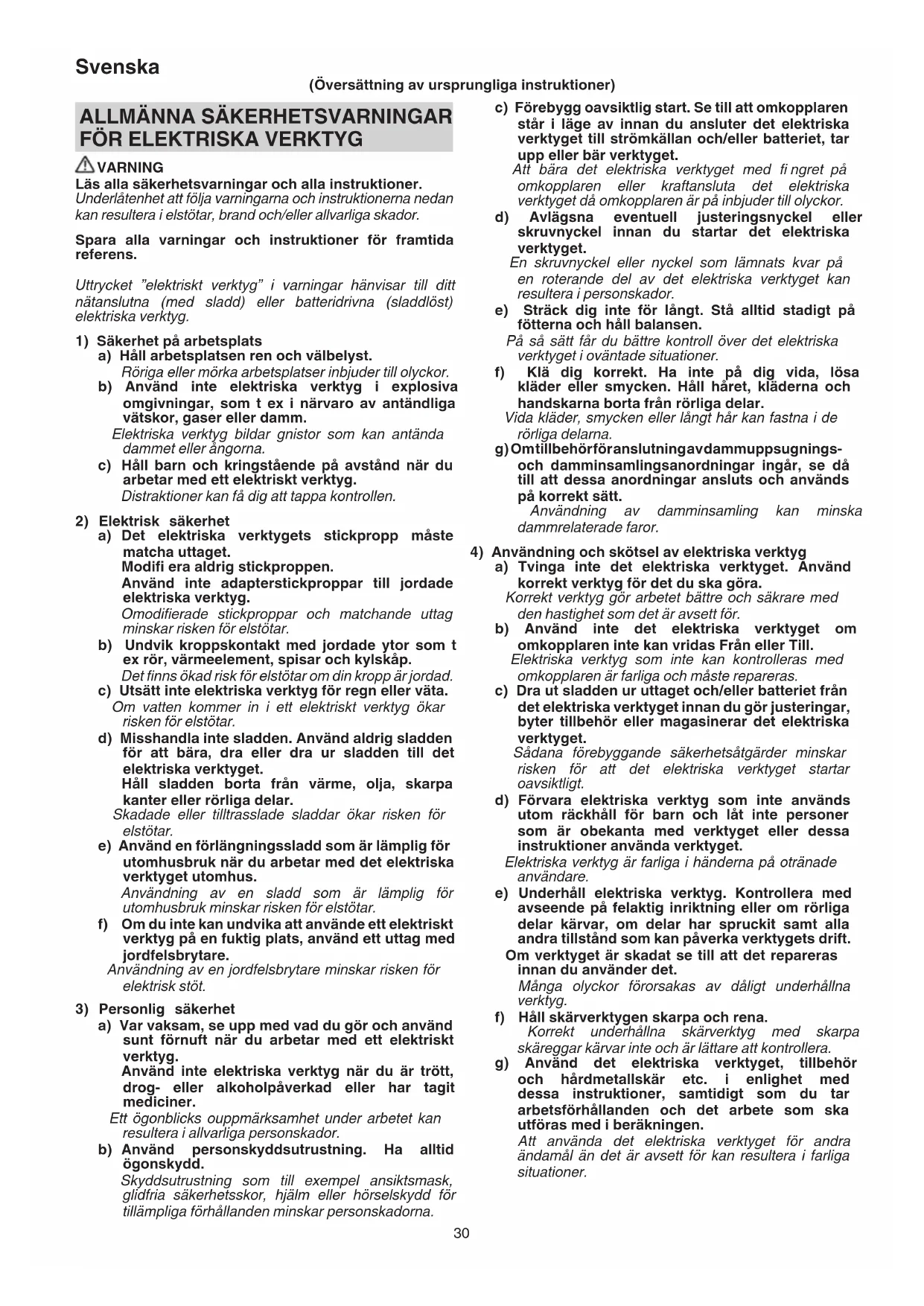

VARNING Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt nätanslutna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. (Översättning av ursprungliga instruktioner) 000BookDH38MS.indb30000BookDH38MS.indb30 2014/10/3013:46:592014/10/3013:46:5931 Svenska

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

Utsättning för ljud kan orsaka hörselskador.

2. Använd extrahandtag(en) om det/de levereras med

verktyget. Om du förlorar kontrollen över verktyget kan det orsaka personskada.

3. Håll det elektriska verktyget på isolerade greppytor

när du utför ett arbete där kapningstillbehören kan komma i kontakt med gömda kablar eller dess egen sladd. Kaptillbehör som kommer i kontakt med en ”ledande” ledning kan göra utsatta metalldelar på det elektriska verktyget ”ledande” och ge operatören en stöt. YTTERLIGARE SÄKERHETSVARNINGAR

1. Se till att strömkällan som används överensstämmer

med eff ektkraven angivna på namnplåten på produkten.

2. Se till att strömbrytaren står i läge OFF (av).

Om kontakten är ansluten till ett uttag medan strömbrytaren står i läge ON (på), kommer det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.

3. När arbetsplatsen befi nner sig långt från strömkällan

använd en förlängningssladd som är tillräckligt tjock och klarar angiven eff ekt. Använd kortast möjliga förlängningssladd.

4. Fatta inte tag i borrskäret under arbetets gång eller

omedelbart efter slutfört arbete så att du bränner dig, iom. att borrskäret blir mycket hett.

5. Innan brytning, sönderskavning eller borrning i väggar,

tak eller golv skall du kontrollera att det inte fi nns elektriska kablar eller ledare inom arbetsområdet.

6. Håll alltid ordentligt i kroppshandtaget och sidohandtaget

på elverktyget. Annars kan motkrafterna som skapas resultera i felaktig eller till och med farligt handhavande.

7. Använd ansiktsmask.

Andas inte in det skadliga damm som alstras vid borrning eller bilning. Dammet kan utgöra en hälsorisk för dig själv och personer i närheten.

8. Se till att vingbulten i sidohandtaget har dragits åt

ordentligt innan du använder verktyget.

9. Trots att slagborren använder sig av en slirkoppling

kan det hända att slagborren börjar svänga och studsa beroenda på borrskärets tvärstopp när det fastnar i betong eller i annat material. På grund av detta skall du hålla ordentligt fast i både handtaget och i sidohandtaget under arbetets gång.

10. Ändra inte väljarspakens läge medan motorn fortfarande

är igång, eftersom det kan resultera i en oväntad olycka p.g.a. att verktyget plötsligt börjar snurra. Vänta alltid tills motorn stannat helt innan väljarspakens läge ändras.

11. Koppla inte om till läget för slagborrning när ett verktyg

för mejsling eller strimling är påmonterat, eftersom det kan resultera i en oväntad olycka p.g.a. att verktyget börjar snurra. Använd dessa verktyg endast i slagläge. SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. DH38MS : Borrhammare Läs alla säkerhetsvarningar och alla instruktioner. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Slå PÅ Slå AV Funktionen endast hamring Funktion för justering av verktygsposition Funktionen rotation med hamring Koppla bort strömkabelkontakten från eluttaget Klass II verktyg STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade nedan. ○ Förvaringslåda .............................................................1 ○ Sidohandtag .................................................................1 Standardtillbehören kan ändras utan föregående meddelande.

○ Borra hål i betong ○ Borrning av förankringshål ○ Sönderkrossning av betong, huggning av fi ls, grävning och avskärning (genom att använda tillbehör) TEKNISKA DATA Spänning (i förbruksländer) (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) In eff ekt 950 W Kapacitet Borrkrona : 38 mm Kärnborrkrona : 105 mm Hastighet utan belastning 620 min

Antal slag per minut vid full belastning 2800 min

Vikt (utan sladd, sidohandtag) 6,4 kg 000BookDH38MS.indb31000BookDH38MS.indb31 2014/10/3013:46:592014/10/3013:46:5932 Svenska ANMÄRKNING Beroende på HITACHIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Montera ett verktyg

Inställning av arbetsläge

Huggning av fl is och sönderkrossning*

Justering av verktygspositionsläge

Använda adapter för koniskt skaft

Ta bort adapter för koniskt skaft

Använda borrchuck och chuckadapter

Montera ledplattan och mittstiftet

• Använd denna borrhammare genom att utnyttja dess egen vikt. Prestandan kan inte förbättras genom att den med våld pressas eller stöts mot arbetsstycket. Håll borrhammaren med precis tillräckligt mycket kraft för att motverka den kraft som alstras. FÖRSIKTIGT Efter längre tids kontinuerlig användning blir cylinderkåpan het. Var då extra försiktig för att undvika brännskador på händerna. Uppvrmning (Bild. 4) Vid kall vderlek mste verktyget vrmas upp, s att smrjningen fungerar felfritt. Placera borrspetsen mot betong, sl p borren och kr borren tills den vrmts upp. Kontrollera, fre borrningsstart, att slagljudet hrs. FÖRSIKTIGT Håll i slagborren med båda händerna, dels i stödhandtaget och dels runt själva borrkroppen, under pågående uppvärmnlng för att hålla slagborren säkert på plats. Var noga med att du själv inte vrids runt p.g.a. att borrspetsen fastnar.

Maskinens konstruktion är helt lufttät för att skydda maskinens inre delar mot damm och också för att förhindra läckage av smörjmedel. Maskinen kan användas länge utan extra insmörjning. Vi rekommenderar emellertid att smörjfettet byts ut för att förlänga maskinens livslängd. Byt ut smörjmedlet anligt den följande beskrivninen

1. Intervaller för smörjmedelsbyte

På en ny maskin skall smörjmedlet bytas ut efter varje 6:e användningsmånad. Rådgör med den närmaste, auktoriserade Hitachi-återförsäljaren angående smörjmedelsbytet. Gör som följer:

2. Hur smörjfettet byts

FÖRSIKTIGT Slå av strömmen och dra ut nätkontakten ur nätuttaget innan smörjfettet byts. (1) Ta loss motorkåpan och torka bort fettet på insidan. (2) Applicera 60 g (standardmängd för att täcka vevstaken) Hitachi Electric Hammer Grease A i vevhuset. (3) Montera tillbaka motorkåpan ordentligt efter att smörjfettsbytet är klart. ANMÄRKNING Hammarfett A är ett fett av lågviskositetstyp. När fettet är slut rekommenderar vi att nytt fett köps hos en auktoriserad Hitachi-verkstad.

UNDERHÅLL OCH INSPEKTION

FÖRSIKTIGT Se till att slå från strömbrytaren och dra ur kontakten från uttaget för att undvika allvarliga olyckor.

1. Översyn av tillbehör

Eftersom användning av ett slött eller skadat tillbehör, såsom ett spetsjärn, ett huggjärn etc., försämrar borrhammarens prestanda och kan orsaka motorhaveri bör tillbehöret slipas eller bytas ut mot ett nytt så snart nötning upptäcks.

2. Kontroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Skulle någon skruv ha lossnat, dra åt den ordentligt. Slarv av skruvarnas åtdragning kan resultera i olyckor.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Kontroll av kolborstar (Bild 13)

Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. När de börjar bli slitna eller komma i närheten av avnötningsgränsen ⓐ orsakar de motorfel. När motorn är utrustad med en automatisk, motoravstängande kolborste, kommer den att stanna motorn automatiskt. Byt ut båda kolborstarna efter motorstopp mot nya borstar med samma borstnummer ⓑ som visas i Bild 13. Se också till att kolborstarna är rena och rör sig fritt i kolhållarna.

5. Byte av kolborste (Bild 13)

Lossa de två stoppskruvarna och ta bort ändlocket. Ta ur kapsylen tillsammans med kolborsten. Kom ihåg att dra åt borstkapsylen ordentligt efter bytet och sätt bakskyddet på plats. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. GARANTI Vi garanterar Hitachi Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad Hitachi serviceverkstad. 000BookDH38MS.indb32000BookDH38MS.indb32 2014/10/3013:47:002014/10/3013:47:0033 Svenska Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 103 dB (A). A-vägd ljudtrycksnivå: 92 dB (A). Osäkerhet K: 3 dB (A). Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745. Slagborrning i betong: Vibrationsavgivningsvärde a

Motsvarande bilningsvärde: Vibrationsavgivningsvärde

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering. VARNING ○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på. ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HITACHIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande. 000BookDH38MS.indb33000BookDH38MS.indb33 2014/10/3013:47:002014/10/3013:47:0034 Dansk b) Anvend personligt beskyttelsesudstyr. Bær altid øjenværn. Beskyttelsesudstyr som støvmaske, skridsikre sko, sikkerhedshjelm eller høreværn anvendt under passende betingelser mindsker personskader. c) Undgå utilsigtet start. Sørg for, at kontakten er i positionen Fra, inden du tilslutter værktøjet til strømforsyning og/eller batterienhed, samler det op eller bærer det. Hvis du bærer elektrisk værktøj med fi ngeren på kontakten eller sætter strøm til elektrisk værktøj med kontakten tændt, fremmer det ulykker. d) Fjern justeringsnøgle eller skruenøgle, før du tænder det elektriske værktøj. En efterladt skruenøgle eller nøgle monteret i en roterende del af det elektriske værktøj kan medføre personskade. e) Få ikke overbalance. Oprethold en god fodstilling og balance hele tiden. Dette giver bedre kontrol over det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Bær ikke løstsiddende tøj eller smykker. Hold dit hår, tøj og dine handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i de bevægelige dele. g) Hvis enheder til udsugning eller opsamling af støv er forhåndenværende, skal du sørge for, at disse er tilsluttet og anvendes korrekt. Anvendelse af støvopsamling kan mindske støvrelaterede farer.

Vi tillkännagiver med eget ansvar att denna produkt överensstämmer med standard eller standardiserings dokument EN60745-1, EN60745-2-6, EN55014-1, EN55014-2, EN61000-3-2 och EN61000- 3-3 i enlighet med direktiven 2004/108/EF och 2006/42/EF. Denna produkt efterlever även RoHS-direktiv 2011/65/EU. Den europeiska standardansvarige på Hitachi Koki Europe Ltd. är auktoriserad att utarbeta den tekniska fi len. Denna deklaration gäller för CE-märkningen pà produkten. Hitachi Koki Europe Ltd. Clonshaugh Business & Technology Park, Dublin 17, lreland Representative offi ce in Europe Hitachi Power Tools Europe GmbH Siemensring 34, 47877 Willich 1, F. R. Germany Head offi ce in Japan Hitachi Koki Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan
