BRUGSANVISNING SE 2016 Q STIGA

DANSK - Oversættelse af den originale brugsanvisning (Istruzioni Originali) DA

Vi takker Dem for valget af vores produkt, og vi håber, at brugen af denne nye maskine – kædesave ver Dem gode resultater og lever op til Deres forventninger. Denne manual er udformet således, at Dblive fortrolig med maskinen og anvende den på en sikker og effektiv måde. Glem ikke, at manualen del af maskinen. Opbevar den, således at der nemt kan indhentes oplysninger heri. Såfremt maskinen deresælges eller udlånes, skal manualen udleveres til den nye ejer.

Denne nye maskine er designet og konstrueret i overensstemmelse med de gældende normer og er for pålidelig og driftsikker, såfremt den anvendes under overholdelse af anvisningerne i denne manual ladt brug"). Al anden brug eller manglende overholdelse af sikkerhedsforskrifterne vedrørende brug, vec ligeholdelse og reparation betragtes som "ukorrekt brug" og medfører bortfald af garantien. Endvidere bortfalder fabrikantens ansvar; operatøren er således ansvarlig for udgifterne som følge af skader eller kvæstelser på sig selv eller andre personer.

Til dette elektriske værktøj giver vi (uafhængigt af sælgerens forpligtelser i forhold til forbrugeren) følge garanti.

Garantiperioden er på 24 måneder og starter på købstidspunktet, som skal bevises ved forevisning af sebonen. Hvis apparatet anvendes til forretningsformål, eller hvis det udlejes, reduceres denne periode til 12 måneder. Garantien omfatter ikke: Dele, der udsættes for slid, skader som følge af anvendelse a nede tilbehør, udskiftning af dele med andre, der ikke er originale, anvendelse af overdreven kraft, slæ og brud, såvel som bevidst overbelastning af motoren. Udskiftninger under garantien omfatter udelukker de defekte dele, og ikke hele apparatet. Reparationer under garantien må kun udføres hos autorisered værksteder eller fabrikantens kundeservice. Garantien ophører i det øjeblik, der foretages et uautorisere indgreb.

Betaling af alle forsendelsesomkostninger og andre efterfølgende udgifter tilkommer kunden.

Der kan være mindre forskelle mellem oplysningerne i denne manual og Deres maskine, idet vi konsta forbedrer vores produkter. Oplysningerne i denne manual kan ændres uden forudgående meddelelse herom og uden, at fabrikanten har pligt til at bekendtgøre opdateringerne. De karakteristika, der er væ entlige for sikkerhed og funktion, forbliver dog uændret. I tvivlstilfælde bedes De rette henvendelse til I res forhandler. God arbejdslyst!

INDHOLDSFORTEGNELSE

1. Identifikation af hovedkomponenter 2
2. Symboler 3
3. Sikkerhedsanvisninger 4
4. Samling af maskinen 6
5. Forberedelse til arbejdet 7
6. Start - Standsning af motoren 8
7. Anvendelse af maskinen 9
8. Vedligeholdelse og opbevaring 12
9. Problemer og løsninger 13
10. Tilbehør 14

1. IDENTIFIKATION AF HOVEDKOMPONENTERNE

VIGTIGSTE KOMPONENTER

1. Motorenhed
2. Harpun
3. Forreste skærm til beskyttelse af hånden
4. Forreste håndtag
5. Bagerste håndtag
6. Kædestopper-stift
7. Sværd
8. Kæde
9. Skede
10. Identifikationsskilt
11. Forsyningskabel

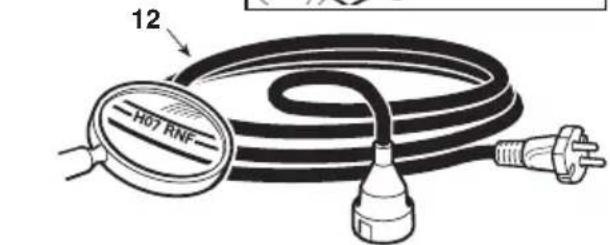

12. Forlængerledning (medfølger ikke)

C 1.8 ET - SE 1814 Q - SE 2014 Q C 2.0 ET - SE 2016 Q - C 2.2 ET SE 2216 Q - XC 120 Q - CP 2.0 Q - A 220 EQ

BETJENINGER OG PÄFYLDNINGER

1. Afbryderknap
2. Sikkerhedsknap
3. Reset-knappen (Kun i model C 2.2 E/ET SE 2216 / 2216 Q - A 220 EQ)

4. Kontakt til forlængerledning

5. Dæksel til olietank (smøreolie til kæden)

6. Standsglas for kædeolie

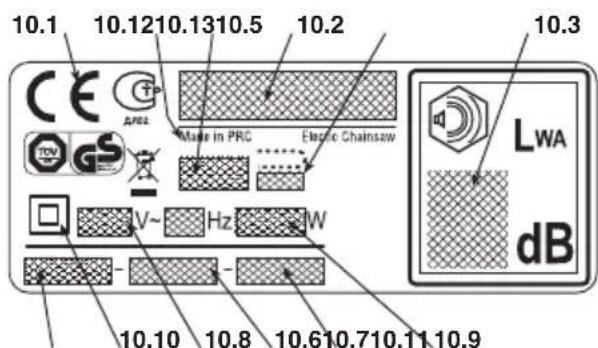

IDENTIFIKATIONSSKILT

10.1) Overensstemmelsesmerke i henhold til EU-direktivet 2006/42/EF
10.2) Fabrikantens navn og adresse
10.3) Lydeffektniveau (LWA) jf. direktivet 2000/14/EF
10.5) Maskinens model
10.6) Serienummer
10.7) Konstruktionsår
10.8) Forsyningsspænding og -frekvens
10.9) Motorens effekt
10.10) Dobbelt isolering
10.11) Varenummer
10.12) Fremstillingsland
10.13) Max. tilladte længde for sværdet. Det er forbudt at anvende sværd af en længde, der er større end den angivne

12 H07 RNF

15 131416

10.1 10.1210.1310.5 10.2 CE Anz Made in PRC Electric Chainsaw TV GS V~ Hz W 10.3 LWA dB 10.10 10.8 10.610.710.11.10.9

Elektriske apparater må ikke bortskaffes sammen med husaffald. Ifølge det Europæiske Direktiv 2002/96/CE angående b skaffelse af elektriske og elektroniske apparater og dets iværksættelse i henhold til de nationale normer, skal elektriske apparater ved endt levetid samles separat med det formål at kunne genanvendes på en miljøforsvarlig måde. Hvis elektris apparater bortskaffes på en losseplads eller i terræn, kan skadelige stoffer sive ned til grundvandet, således at de trænger ind i fødekæden og skader Deres sundhed og velvære. Yderligere oplysninger angående bortskaffelse af dette produkt kan fås hos Deres lokale instans for bortskaffelse af husholdningsaffald eller hos Deres forhandler.

Maksimale værdier for støj og vibrationer [1]	Model	A 180 EC 1.8 E • C 1.8 ETSE 1814SE 1814 Q	SE 2014SE 2014 Q	A 200 E • XC 120 CP 2.0 QC 2.0 E • C 2.0 SE 2016SE 2016 Q	Q A 220 EQC 2.2 E • C 2.2 ETSE 2216SE 2216 Q
L ydtryk ved brugerens ører (EN ISO 22868)	dB(A)	9 4,3	95,1	95,1	96,1
- Usikkerhed ved målingen (2006/42/EF - EN 27574)	dB(A)	3	3	3	3
Målt lydeffekt (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
- Usikkerhed ved målingen (2006/42/EF - EN 27574)	dB(A)	3	3	3	3
Vibrationsniveau (ISO 22867)	m/see	4,686	4,916	4,916	5,285
- Usikkerhed ved målingen (2006/42/EF - EN 12096)	m/sec	1,5	1,5	1,5	1,5
TEKNISKE DATA
Forsyningsspænding	V~	230 - 240	230 - 240	230 - 240	230 - 240
Forsyningsfrekvens	Hz	50	50	50	50
Beskyttelse mod overbelastning	A	16	16	16	16
Motorens effekt	W	1800	2000	2000	2200
Sværdlængde	cm	35	35	40	40
Klippelængde	cm	33,5	33,5	38,5	38,5
Kædehastighed	m/sec	14	14	14	14
Vægt	kg	5,00	5,05	5,30	5,42
Olie	ml	130	130	130	130

[1]
Forskrift:
Det oplyste vibrationsniveau er blevet målt med standardudstyr og kan anvendes både til sammenligning med andre elektriske apparater og til det midlertidige skøn af belastningen ved vibrationer.
ADVARSEL!
Vibrationsniveauet kan ændre sig afhængigt af brugen af maskinen og dens udstyr, og niveauet kan være højere end det oplyste.
Det er nødvendigt at fastlægge sikkerhedsforanstaltningeme til beskyttelse af brugeren. De skal være baseret på et skøn af belastningen som følge af vibrationerne ved den konkrete brug. I denne forbindelse er det nødvendigt at tage højde for alle funktionscyklussens faser; eksempelvis slukning eller funktion uden produkt.

2. SYMBOLER

1) Brugeren af denne maskinen, når denne anver6) Hvis kablet (eller forlængerledningen) er bedes under normale betingelser hver dag og konti-skadiget eller flækket, skal stikket øjeblikkeligt træk- nuerligt, kan udsættes for et støjniveau på 85 dBkes ud af stikkontakten.
(A) eller mere. Bær beskyttelsesbriller og høreværn.
2) Advarsel!
3) Læs brugsanvisningen, før maskinen tages i brug.
4) Må ikke udsættes for regn (eller fugtighed).
5) Bære kraftige arbejdshandsker.

SIMBOLER PÅ MASKINEN (findes kun i nogle modeller)

11

12

13

14

15

11) Monteringsretning for kæden
12) Kædebremsen
13) Køreretning for kæden

14) Tank for kædeolie
15) Kædens spænding

3. SIKKERHEDSANVISNINGER

HVORDAN MANUALEN LÆSES

Manualen indeholder visse afsnit med oplysninger af særlig vigtighed. Afsnittene er angivet på forskellige måder og har følgend betydning:

BEMÆRK

eller

VIGTIGT

Indeholder detaljer eller yderligere

uddybning af forudgående angivelser for at undgå beskadigelse af maskine eller kvæstelse af personer.

ADVARSEL!

Risiko for kvæstelser ved man-

glende overholdelse af forskriften

FARE!

Risiko for alvorlige kvæstelser el-

Læs sikkerhedsanvisningerne

og brugsanvisningen helt igennem. Manglende overholdelse af sikkerheds- og/eller brugsanvisningerne kan være årsag til elektrisk stød, brand og/eller alvorlig personskade.

Opbevar sikkerheds- og brugsanvisningerne i deres helhed for at kunne bruge dem i fremtiden. Udtrykket "elektrijk værktøj", som omtales i anvisningerne, henviser til Deres apparat med el-forsyning fra lysnettet.

1) Sikkerhed i arbejdsområdet

a) Hold arbejdsområdet rent og godt belyst. Et snavset og/eller rodet område forøger muligheden for ulykker.
b) Det elektriske værktøj må ikke anvendes i eksplosionsfarlige miljøer, i nærvær af brandfarlige væsker, ga eller pulver. Elektrisk værktøj producerer gnister, som kan antænde pulver eller damp.
c) Når et elektrisk værktøj tages i brug, skal børn og andre personer i nærheden holdes på afstand. Distraktion kan medføre, at herredømmet mistes.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal være kompatibelt med stikkontakten. Der må ikke foretages modifikationer ved stikket. Der må ikke anvendes adaptere sammen med elektrisk værktøj udstryret med jordforbindelse. Et stik, der ikke er modifieret, og som er egnet til stikkontakten, mindsker risiko for elektrisk stød.
b) Undgå kontakt mellem kroppen og overflader forbundet med stel eller jord, såsom rør, radiatorer, komfurer og køleskab. Risikoen for elektrisk stød forøges, när kroppen er stel- eller jordforbundet.
c) Elektrisk værktøj må ikke udsættes for regn eller våde miljøer. Vand, der trænger ind i et elektrisk værktøj, forøger risiko for elektrisk stød.
d) Kablet må ikke anvendes til uegnede formål. Kablet må ikke bruges til at transportere værktøjet eller trække i dette, og heller ikke for at hive stikket ud af kontakten. Hold kablet i passende afstand fra varme, olie, ska pe hjørner eller bevægelige dele. Et kabel, der er be- skadiget eller sidder i klemme, forøger risiko for elektrisk st
e) Når det elektriske værktøj anvendes udendørs, skal en eventuel forlængerledning være egnet til udendørsbrug. Anvendelse af en forlængerledning til udendørsbrug mind-

sker risiko for elektrisk stød.

f) Hvis det ikke er muligt at undvære brug af et elektrisk vrig-værktøj i et fugtigt område, anvend da en stikkontakt endeskyttet med en fejlstrømsafbryder (RCD-Residual Current Device). Anvendelse af fejlstrømsafbryder mindsker risiko for elektrisk stød.

3) Personlig sikkerhed

a) Være varsom, tjek, hvad De gør, og anvend sund fornuft, når De bruger et elektrisk værktøj. Anvend ikke det elektriske værktøj, når De er træt eller under påvirkning af alkohol, euforiserende stoffer eller medicin. En kortvarig distraktion under anvendelse af et elektrisk værktøj kan medføre alvorlig personskade.
b) Anvend beskyttelsestøj. Bær altid beskyttelsesbriller. Anvendelse af personligt beskyttelsesudstyr, såsom beskyttelsesmasker, glidsikre sikkerhedssko, beskyttelseshjelm eller høreværn, reducerer muligheden for personskade.
c) Undgå utilsigtet start. Kontrollér, at afbryderen er i positionen «OFF», inden De sætter stikket i stikkontakten, eller inden De tager fat i og/eller transporterer det elektriske værktøj. At transportere et elektrisk værktøj med en finger, der sidder på afbryderen, eller at forbinde et elektrisk værktøj til lysnettet med afbryderen i positionen «ON», forøger muligheden for ulykker.
d) Fjern alle nøgler og/eller justeringsværktøj, inden De tænder for det elektriske værktøj. En nøgle eller andet værktøj, derforbliverikontakt med en roterende del, kan medføre personskade.
e) Hold altid passende balance og fodfæste. Dette sikrer et bedre herredømme over det elektriske værktøj i uventede situationer.
Tag egnet tøj på. Bær ikke blafrende tøj eller juveler. Holhår, tøj og handsker i passende afstand fra de bevægelige dele. Løstsiddende tøj, juveler eller langt hår kan fanges i de bevægelige dele.
g) Kontrollér, at eventuelt udstyr, som skal sluttes til systemer til fjernelse og opsamling af støv, er tilsluttet og benyttes korrekt. Brug af dette udstyr kan begrænse de risici, som er forbundet med støvet.
a) Det elektriske værktøj må ikke overbelastes. Anvend et elektrisk værktøj, der er egnet til arbejdet. Et egnet elektrisk værktøj udfører sit arbejde bedst og under størst sikkerhed ved den hastighed, det er konstrueret til.
b) Anvend ikke det elektriske værktøj, hvis afbryderen ikke er i stand til at sætte det i gang og standse det normalt. Et elektrisk værktøj, som ikke kan betjenes ved hjælp af en afbryder, er farligt og skal repareres.
Tag stikket ud af kontakten, inden der udføres en hvilken som helst justering eller udskiftning af tilbehør, eller inden det elektriske værktøj stilles på plads. Disse sikkerhedsforanstaltninger reducerer risiko for utilsigtet start af det elektriske værktøj.
Stil alle de anvendte elektriske værktøjer således, at de er utilgængelige for børn, og tillad ikke, at det elektriske værktøj betjenes af personer, som ikke er for-trolige med værktøjet og denne brugsanvisning. Elek-triske værktøjer er farlige, når de kommer i hænderne på uer-farne brugere.
Sørg for en egnet vedligeholdelse af elektriske værk- tøjer. Kontrollér, at de bævegelige dele er korrekt pla- ceret og frie i deres bevægelser. Kontrollér i øvrigt, at der ikke er revner i delene og/eller enhver anden til-
stand, som kan påvirke det elektriske værktøjs fuktion. Er der skader ved det elektriske værktøj, skal det depareres, før det anvendes. Mange ulykker skyldes utilstrækkelig vedligeholdelse.
Hold de skærende dele skarpe og rene. En god vedligeholdelse af de skærende dele, hvor knivene holdes skar-

Brug og beskyttelse af det elektriske værktøj

pe, gør knivene mindre tilbøjelige til at sætte sig fast og dem nemmere at styre.

9) Anvend det elektriske værktøj og de tilhørende tilbehør i henhold til de leverede anvisninger, under hensyntagen til arbejdsbetingelserne og den type arbejde, der skal udføres. Anvendelse af et elektrisk værktøj andre formål, end det er beregnet til, kan medføre risikos tuationer.

5) Servicering

a) Det elektriske værktøj skal udelukkende repareres af kvalificeret personale, under anvendelse af originale reservedele. Dette gør det muligt at opretholde det elektriske værktøjs sikkerhed.

gkontakt med enden kan i visse tilfælde medføre en bevægel- se i modsat retning, som skubber sværdet opad og tilbage imod brugeren.

Hvis kæden blokeres langs sværdets øverste del, kan kæden presses lynhurtigt tilbage imod brugeren.

silbegge disse tilfælde mister brugeren herredømmet over kædesaven med mulighed for yderst alvorlige kvæstelser. Sikkerheden afhænger ikke kun af kædesavens indbyggede sikkerhedsudstyr. Kædesavens bruger skal iværksætte en række foranstaltninger for at undgå risici for ulykker eller kvæstelser under arbejdet. Tilbageslaget er udtryk for forkert brug af værktøjet og/eller forkerte procedurer eller betingelser og kan undgås ved overholdelse af følgende forskrifter:

SIKKERHEDSANVISNINGER - KÆDESAV

- Sørg for at holde alle kropsdele i god afstand fra kæde mens kædesaven er i brug. Kontrollér inden start af ka desaven, at kæden ikke er i kontakt med nogen genstand. Et øjebliks uopmærksomhed i forbindelse med brug af kædesaven kan medføre, at tøj eller kropsdele fanges af kæden.

- Højre hånd skal altid holde fast omkring det bageste håndtag, og venstre hånd skal holde fast omkring det forreste håndtag. Hold altid kædesaven på denne måde. Hvis der byttes om på hændernes placering, øges risikoen for ulykker.

- Bær beskyttelsesbriller og høreværn. Det anbefales at bære andre former for værnemidler til hoved, hænder og fødder. Bær beskyttelsestøj, som er i stand tilat begræns risikoen for kvæstelser som følge af flyvende splinter og utilsigtet kontakt med kæden.

- Brug ikke kædesaven, når De er klatret op i et træ. Der er risiko for kvæstelser, hvis De bruger kædesaven, mens De Teknikker til anvendelse af kædesaven befinder dem oppe i et træ.

- Sørg altid for, at fødderne står stabilt. Brug kun kæde Overhold altid sikkerhedsanvisningerne og anvend de skære-saven, när De står på et fast, sikkert og plant underlag teknikker, der er bedst egnet til det type arbejde, som skal ud-Glatte eller usikre underlag (såsom stiger) kan medføre, at føres, i overensstemmelse med de anvisninger og de eksem-De mister balancen eller herredømmet over kædesaven. pler, der er angivet i brugsanvisningerne (se kap. 7).

- Ved opskæring af en gren, som er i spænd, er det nødvendigt at være opmærksom på risikoen for tilbageslagPlacér el-ledningen på en sådan måde, at det ikke kan sæt-Når fibrene i træet giver efter, kan grenen, som er i spænde sig fast i grene eller andre hindringer. vippe tilbage og ramme Dem og/eller kædesaven, så De mister balancen og/eller herredømmet over kædesaven.

- Vær meget forsigtig i forbindelse med opskæring af buske eller unge træer. Tynde materialer kan sætte sig få i kæden og slynges i Deres retning og/eller få Dem til at m ste balancen.

- Sluk kædesaven, og transportér den ved at holde fast i det forreste håndtag. Hold kædesaven i god afstand – Slukke motoren, vente til kæden er standset og koble mafra kroppen. Sæt skeden over sværdet i forbindelse medskinen fra lysnettet; transport eller opbevaring af kædesaven. Håndtér kæ- – sætte skeden over sværdet; desaven korrekt for at reducere risikoen for utilsigtet kontakt tage fat i maskinen udelukkende i håndtagene og rette sværmed den bevægelige kæde. det i modsat retning i forhold til køreretningen.

• Overhold anvisningerne vedrørende smøring, kædens spænding og reservedele. En kæde med forkert spænd- Når maskinen transporteres med et køretøj, skal den placeres ing, og som ikke er smurt korrekt, kan gå i stykker, hvilketsågeles, at den er fuldstændigt fastgjort, og at den ikke udgør risikoen for tilbageslag. fare for nogen.

- Hold håndtagene rene, tørre og frie for olie og smørefedt. Håndtag, som er fedtede af smørefedt eller olie, er glatte og medfører at herredømmet mistes.

- Skær kun træ. Brug ikke kædesaven til andre formål. EkGode råd til nybegyndere sempel: Brug ikke kædesaven til skæring af plastmaterialer, byggematerialer eller materialer, som ikke er trær man for første gang skal fælde et træ eller opskære gre-Anvendelse af kædesaven til andre formål, end den er be-ne, er det hensigtsmæssigt: regnet til, kan medføre faresituationer.

ÅRSAGER TIL TILBAGESLAG OG FORHOLDSREGLER FOR BRUGEREN

- Hold kædesaven stille med begge hænder: alle fingrene skal holdes fast omkring kædesavens håndtag. Sørg for at holde kroppen og armene på en måde, som gør det muligt at modstå kraften fra eventuelle tilba-

dergeslag. Brugeren har mulighed for at kontrollere tilba ge- æ-slagets kraft, hvis de fornødne foranstaltninger erblevet iværk- sat. Hold kædesaven godt fast.

- Stræk ikke armene for meget, og skær ikke over skulderhøjde. Herved undgås utilsigtet kontakt med enderne, og der sikres et bedre herredømme over kædesaven i uventede situationer.

- Anvend udelukkende de sværd- og kædetyper, som er angivet af producenten. Brug af uegnede reservesværd og -kæder kan skabe tilbageslag. Endvidere kan kæden beskadiges.

- Overhold producentens instruktioner vedrørende slibning af kæden og vedligeholdelse af kædesaven. En senseduktion af dybden øger risikoen for tilbageslag. til-

Der DeTeknikker til anvendelse af kædesaven

Overhold altid sikkerhedsanvisningerne og anvend de skære- geknikker, der er bedst egnet til det type arbejde, som skal ud- føres, i overensstemmelse med de anvisninger og de eksem- pler, der er angivet i brugsanvisningerne (se kap. 7).

- placér el-ledningen på en sådan måde, at det ikke kan sæt- nde sig fast i grene eller andre hindringer. mi-

fasSikkerhed under flytning af kædesaven

mi- Hver gang, maskinen skal flyttes eller transporteres, skal De:

- Slukke motoren, vente til kæden er standset og koble ma- edskinen fra lysnettet; - sætte skeden over sværdet; kæt tage fat i maskinen udelukkende i håndtagene og rette svær- det i modsat retning i forhold til køreretningen.

- at gennemgå en specifik træning omkring brugen af denne type udstyr;

- at læse sikkerheds- og brugsanvisningerne i denne manual omhyggeligt;

- at træne på træstubbe, der ligger på jorden eller er fastgjort

Når sværdets spids eller ende møderen genstand, eller närtræetil arbejdsbukke, med henblik på at opnå den nødvendige forstrammer til ogblokerer kæden under skæringen, kan tilbageslagrolighed med maskinen og med de mest hensigtsmæssige finde sted. skæreteknikker.

4. SAMLING AF MASKINEN

EMBALLAGENS INDHOLD

Maskinens emballage indeholder:

• den drivende enhed,
• sværdet,
• kæden,
• beskyttelsesskærmen for sværdet,
• en pose med tilbehør og dokumentation.

VIGTIGT

sværdet og kæden afmonteret, og olietanken er tom.

ADVARSEL!

Udpakningen og den endelige samling skal udføres på en flad og solid overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, og altid med anvendelse af egnet værktøj.

Emballagen skal bortskaffes i overensstemmelse med de lokale gældende normer.

MONTERING AF SVÆRD OG KÆDE

ADVARSEL!

handsker, när De håndterer sværdet og kæden. Udvis maksimal opmærksomhed under samling af sværdet og kæden for ikke at forringe maskinens sikkerhed og effektivitet; i tvivstilfælde bør De kontakte Deres forhandler.

Inden sværdet sættes på plads, skal De sikre Dem, at kædebremsen ikke er tilkoblet; dette opnås, nården forreste skærm til beskyttelse af hånden er fuldstændigt trukket bagud imod maskinens hus.

ADVARSEL!

Forvis Dem om, at maskinen ikke er forbundet til lysnettet.

- MASKINER MED STANDARD KÆDESTRAMMERE

- Fjern gummibeskyttelsen (1a), skru møtrikken (1) af og fjern skærmen for at få adgang til medbringerhjulet og sværdets sæde (Fig. 1).

- Montér kæden på sværdet og pas på, at køreretningen overholdes; hvis sværdets spids er forsynet med afbøjningstandhjul, skal kædeleddene indføres korrekt mellem tandhjulets tænder.

• Montér sværdet (2) ved at indføre topdæksel-bolten i rillen, skub sværdet hen imod maskin-blokkens bagerste del og indfør kæden omkring tandhjulet (Fig. 3).
• Tjek, at kædestrammerens stift (3) er korrekt indført i det tilsvarende hul på sværdet (Fig. 4); i modsat tilfælde anvendes en skruetrækker på kædestramningsskruen (4), indtil stiften er fuldstændigt indført (Fig. 5).
• Montér skærmen igen, dog uden at stramme møtrikken (1).
• Justér kædestramningsskruen (4), indtil kæden er korrekt strammet (Fig. 5).
• Mens sværdet løftes, spændes skærmens møtrik (1) helt ved hjælp af den medfølgende nøgle (Fig. 6). Montér derefter gymmibeskyttelsen (1a) igen.

- MASKINER MED HURTIG KÆDESTRAMMER

• Skru drejeknappen (11) af og fjern skærmen for at få adgang til medbringerhjulet og sværdets sæde (Fig. 1a).
• Montér kæden på sværdet og pas på, at køreretningen overholdes; hvis sværdets spids er forsynet med afbøjningstandhjul, skal kædeleddene indføres korrekt mellem tandhjulets tænder.

Montér sværdet (2) ved at indføre topdæksel-bolten i rillen, skub sværdet hen imod maskin-blokkens bagerste del og indfør kæden omkring tandhjulet (Fig. 3).

• Montér skærmen igen, dog uden at stramme drejeknappen (11). Tjek, at kædestrammerens stift (3) er korrekt indført i det tilsvarende hul på sværdet (Fig. 4); i modsat tilfælde anvendes en skruetrækker på kædestramningens ring (12), indtil stiften er fuldstændigt indført (Fig. 5a).
• Justér kædestramningens ring (12), indtil kæden er korrekt spændt (Fig. 5a).
• Mens sværdet løftes, spændes drejeknappen (11) fast (Fig. 6a).

5. FORBEREDELSE TIL ARBEJDET

1. KONTROL AF MASKINEN

Det følgende skal udføres, inden arbejdet startes: – Justér kædestramningens ring (12), indtil kæden

• Kontrollér, at lysnettets spænding og frekvens svarer til de værdier, der er angivet på identifi-- kationsskiltet (se kap. 1 - 10.8);
• Kontrollér, at der ikke findes løse skruer på ma- skinen og klingen;
• Kontrollér, at kæden er korrekt spændt, skarp oder ud af foringen, hvis man tager fat i kæden midtuden tegn på beskadigelse; vejs på sværdet (Fig. 7).
• Kontrollér, at maskinens håndtag og beskyttelser er rene, tørre, korrekt monteret og solidt fastgjork til maskinen;
• Kontrollér, at kædebremsen fungerer og er effekøre langs føringerne ved hjælp af en skruetrækker tiv; for at kontrollere, at bevægelsen foregår uden over-
  Kæden er korrekt strammet, når leddene ikke fal- oder ud af føringen, hvis man tager fat i kæden midt- vejs på sværdet (Fig. 7).

- Kontrollér, at bevægelsen af afbryderens hånd- dreven anstrengelse. tag og sikkerhedsknappen sker frit og uden over- dreven kraft, og at de automatisk og hurtigt vender tilbage til neutralpositionen, når man giver 3. KONTROL AF K/ slip på dem;

- Kontrollér, at afbryderknappens håndtag forbliver blokeret, hvis der ikke trykkes på sikkerhedsknappen;

- Kontrollér, at gennemgangene for køleluften ikkea) er tilstoppet af savsmuld eller rester;

- Kontrollér, at forsyningskablet og forlængerledningen ikke er beskadiget;

- kontrollér, at kædeoliens niveau ikke er faldet under mærket «MIN», og efterfyld om nødvendigt op til ca. 1 cm fra påfyldningsstudsens kant.

2. KONTROL AF KÆDENS SPÆNDINGSTILSTAND

• Løsn skærmens møtrik ved hjælp af den medfølgende nøgle (Fig. 5).
• Justér kædestramningsskruen (4), indtil kæden er korrekt strammet (Fig. 5).
• Mens sværdet løftes, spændes skærmens bolt helt ved hjælp af den medfølgende nøgle (Fig.

Kæden er korrekt strammet, när leddene ikke falder ud af føringen, hvis man tager fat i kæden n vejs på sværdet (Fig. 7).

Hold afbryderen og sikkerhedsknappen trykket inde for at løsne bremsen. Få derefter kæden til at køre langs føringerne ved hjælp af en skruetrækker

for at kontrollere, at bevægelsen foregår uden ovekæden skal stoppe øjeblikkeligt, så snart bremsen dreven anstrengelse. aktiveres.

3. KONTROL AF KÆDEBREMSEN

Denne maskine er forsynet med et dobbelt bremsesystem, der griber ind i to situationer.

ea) Når man giver slip på afbryderhåndtaget indkobles der automatisk en bremse, der bremser og stopper kædens bevægelse for at forebygge risikoen for, at brugeren bliver såret, hvis kæden fortsætter sin bevægelse efter slukning af maskinen.

b) I tilfælde af tilbageslag under arbejdet som følge af unormal kontakt af sværdets spids med et voldsomt ryk opad, der får hånden til at slå imod den forreste skærm. I dette tilfælde blokerer bremsen kædebevægelsen, og bremsen skal frigøres og frakobles manuelt.

Denne bremse kan også betjenes manuelt ved at skubbe den forreste beskyttelse fremad. For at frakoble bremsen skubbes den forreste beskyttelse imod håndtaget, indtil der høres et klik.

Sådan kontrolleres bremsens effektivitet:

- Start motoren ved at tage fat i kædesaven ved 6)det forreste håndtag og ved at skubbe skærmen til beskyttelse af hånden frem, i retningen mod sværdet, ved hjælp af tommelfingeren.

- Når bremsen aktiveres, giv slip på afbryderknappens håndtag.

ADVARSEL!

Maskinen må ikke anvendes, hvis kædebremsen ikke fungerer korrekt. Kontakt i så fald Deres forhandler for det nødvendige eftersyn.

4. SM∅REMIDDEL TIL KÆDEN

VIGTIGT

Anvend udelukkende specifik olie til kædesave eller klæbeolie til kædesave. Der må ikke anvendes olie indeholdende urenheder for at undgå tilstopning af filtret i tanken og uoprettelige skader på oliepumpen.

VIGTIGT

Den specifikke olie til smø- ring af kæden er biologisk nedbrydelig. Anvendelse af mineralsk olie eller motorolie medfører alvorlige skader på miljøet.

For at opnå en effektiv smøring af de skærende dele er det uhyre vigtigt, at den anvendte olie er god kvalitet; brugt olie eller olie af dårlig kvalitet ringer smøringen og reducerer levetiden for kæde og sværdet.

VIGTIGT

Hver gang, inden maskinen skal anvendes, er det altid hensigtsmæssigt at kontrollere standen og efterfylde om nødvendigt til ca. 1 cm fra studsens top. Olieniveauet må ikke falde under mærket «MIN».

5. ELEKTRISKE FORBINDELSER

FARE!

kompatible.

Fugt og elektricitet er ikke

• Håndtering og forbindelse af de elektriske kabler skal udføres i tør tilstand.
• Et kabel med et elektrisk stik må aldrig bringes i kontakt med et vådt område (vand-pytte eller fugtig jord).

Forlængerledningernes kvalitet må ikke være dårligere end typen H07RN-F eller H07VV-F, og skal have et minimum tværsnit på 1,5 m ^2 og en anbefalet max. længde på 30 m.

Forlængerledningen må ikke holdes sammensnoet under arbejdet for at undgå overophedninger.

FARE!

Den permanente forbindelse mellem et hvilket som helst elektrisk apparat og bygningens lysnet skal udføres af en kvalificeret elektriker i henhold til de gældende normer. En ukorrekt forbindelse kan forårsage alvorlige skader på personalet, heriblandt døden.

af

FARE!

Apparatet skal forsynes ^1 lgennem en fejlstrømsafbryder (RCD - Residual Current Device) med en brydestrøm på max. 30 mA.

VIGTIGT

For at undgå afbrydelser af

el-forsyningen:

• kontrollér, at den elektriske installation kan klare det samlede el-forbrug;
• forbind maskinen til en stikkontakt, som kan levere den nødvendige strøm;
• undgå at anvende andre elektriske apparater med højt strømforbrug på samme tid.

6. START - STANDSNING AF MOTOREN

VARMSTART AF MOTOREN (Fig. 12)

Inden start af motoren:

1. Tryk på sikkerhedsknappen (6) og betjen knappen (7).

- Fastgør forlængerledningen (1) til den i det bagerste håndtag indrettede kabelstopper.

BEMÆRK

Når der gives slip på afbry-

deren, afblokeres sikkerhedsknappen og motoren standser.

- Forbind F∅RST forsyningskablets stik (2) til forlængerledningen (3), og DEREFTER forlængerledningen til stikkontakten (4).

ADVARSEL!

Det kan ske, at kæden

først standser et sekund efter, at motoren

-slukkes.

STANDSNING AF MOTOR

Fremgangsmåde ved start af motoren (Fig.12):

Fremgangsmåde ved standsning af motoren:

1. Frakobl kædebremsen (5) (forreste skærm til - beskyttelse af hånden trukket hen imod det forreste håndtag).

2. Hold maskinen fast med begge hænder.

3. Giv slip på afbryderen (7).
   r- Frakobl F∅RST forlængerledningen (3) fra stikkontakten (4) og DEREFTER maskinens forsyningskabel (2) fra forlængerledningen (3).

7. ANVENDELSE AF MASKINEN

ADVARSEL!

1) Maskinen må først anvendes, når brugeren har læst brugsanvisningen omhyggeligt. Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at slukke hurtigt for maskinen.

2) Anvend maskinen til det formål, den er tiltænkt, nemlig "opskæring af grene, skæring i stykker og fældning af træer i en størrelse, der er egnet til sværdets længde" eller genstande af træ med lignende egenskaber. Hvis maskinen anvendes til andre formål, eller hvis der anvendes andre tilbehør end dem, der er nævnt i denne manual, kan dette resultere i beskadigelse af maskinen Ukorrekt brug er for eksempel (men ikke udelukkende):

• trimning af hække;
• graveringsarbejde;
• udskæring af platforme, kasser og emballage i almindelighed;
• udskæring af møbler eller andet, som kan indeholde søm, skruer og andre komponenter af metal;
• udførelse af slagteriarbejde;
• anvendelse af maskinen som løftestang til at løfte, flytte eller at brække genstande;
• anvendelse af en blokeret maskine på faste støtter.

3) Vær opmærksom på, at operatøren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom.

4) Bær en egnet påklædning under arbejdet. Hos Deres forhandler kan De få oplysninger om de mest egnede ulykkeforebyggende materialer for at øge sikkerheden under arbejdet. Anvend vibrationsdæmpende handsker. På trods af alle de forholdsregler, der er nævnt ovenfor, kan det ikke garanteres, at Raynauds fænomen eller karpaltunnelsyndrom ikke opstår. Det anbefales derfor, at brugere, der anvender denne maskine i længere tid, med jævne mellemrum kontrollerer hændernes og fingrenes tilstand.

Skulle nogle af førnævnte symptomer vise sig, søg da straks læge.

5) Arbejd kun ved dagslys eller godt kunstigt lys.

6) Udvis den største varsomhed under arbejder, der udføres i nærheden af metalliske indhegninger.

7) Undgå, at kæden kommer i berøring med el-kablet. Anvend kabelstopperen for at undgå, at forlængerledningen rives af, og forvis Dem om, at den er korrekt sat ind i

kontaktenuden forceringer. Rør aldrig ved et spændingsførende el-kabel, hvis det er dårligt isoleret. Hvis forlængerledningen beskadiges under brugen, må kablet ikke berøres og forlængerledningen skal øje-blikkeligt kobles fra lysnettet.

8) Pas på, at sværdet ikke støder mod uvedkommende genstande, og pas på eventuel udslynging af materiale som følge af kædens bevægelse.

• när maskinen bliver efterladt uden opsyn;
• inden kontrol, rengøring eller reparation af maskinen;
• efter påkørsel af et fremmedlegeme. uvedkommende genstande, undersøg om maskinen er beskadiget og om nødvendigt reparér den, inden arbejdet genoptages;
• hvis maskinen begynder at vibrere unormalt (i så fald skal årsagen til vibrationerne straks findes og et specialiseret servicecenter skal sørge for de nødvendige undersøgelser).
• när maskinen ikke anvendes.

VIGTIGT

Husk altid, at en ukorrekt an-

• Brug ikke maskinen i miljøer og på tidspunkter, hvor det kan være generende.
• Overhold nøje de lokale normer, når De bortskaffer restmaterialet efter klipningen.
• Overhold nøje de lokale normer til bortskaffelse af olie, nedslidte dele og/eller ethvert andet element med indflydelse på miljøet.
• Kæden smøres med olie, og under arbejdet vil der altid være en mængde olie, der går spildt i miljøet. Anvend derfor kun biologisk nedbrydelige olietyper, der er specifikt beregnet til denne type anvendelse.
• For at undgå brandrisiko, må maskinen ikke efterlades i umiddelbar nærhed af tørre blade eller græs, mens motoren er varm.

ADVARSEL!

Anvendelse af maskinen

til fældning af træer og opskæring af grene kræver specifik træning.

1. KONTROLFORANSTALTNINGER, DER SKAL UDFÖRES UNDER ARBEJDET

- Kontrol af kædens spændingstilstand

Da kæden under arbejdet bliver efterhånden længere, skal kædens spændingstilstand kontrolleres hyppigt.

VIGTIGT

VIGTIGT I den første anvendelsesperiode (og efter udskiftning af kæden) skal kontrollen foretages oftere på grund af kædens tilpasning.

2. ANVENDELSESMÄDER OG OPSKÆRINGSTEKNIKKER

Inden De går i gang med at fælde et træ eller at hugge grene på et træ for første gang, er det en gød idé at træne med træstubbe, der sidder på jorden eller er fastgjort til arbejdsbukke. På denne måde kan De blive fortrolig med maskinen og de mest hensigtsmæssige opskæringsteknikker.

ADVARSEL!

skinen altid holdes fast med begge hænder.

ADVARSEL!

! ADVARSEL! Arbejd aldrig med en slap kæde, da kæden kan falde ud af føringerne og skabe risikosituationer.

For at justere kædens spænding, gå frem som givet i afsnit 5.2.

ADVARSEL!

ADVARSEL! Stands øjeblikkeligt motoren, hvis kæden sidder fast under arbejdet. Pas altid på det tilbageslag, som kan opstå, hvis sværdet hindres i sin bevægelse.

- Kontrol af olietilgang

VIGTIGT

des uden smøring! Oliestanden i tanken kan ses igennem standsglasset. Olietanken skal flydes helt op, hver gang maskinen skal anvendes.

ADVARSEL!

ADVARSEL! Forvis Dem om, at sværdet og kæden er korrekt placeret, når De foretager kontrol at olietilgangen.

Start motoren og kontrollér, at kædeolien spredes- som vist i figur 13.

- Stop under arbejdet(Kun for model C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ)

Denne maskine er forsynet med en beskyttelse - mod overbelastning med en afbryder. Såfremt kæden blokeres (f.eks. pga. blokering af skæreindretningen, tilsmudsning af kædens tænder eller overbelastning under skæringen) vil overbelastningsafbryderen automatisk frakoble forsyningsspændingen for at beskytte den elektriske kædesav

- Fældning af et træ

• Når to eller flere personer er i gang med skæring og fældning på samme tid, skal indgrebene udføres i separate arbejdsområder i en afstand på mindst 2 gange højden på træet, som skal fældes. Det frarådes at fælde træet således, at det udgør en fare for personerne, rammer en højspændingsledning eller medfører nogen former for materielle skader. Hvis træet kommer i kontakt med en højspændingsledning, skal der straks rettes henvendelse til strømforsynings-selskabet.
• Det anbefales, at kædesavens bruger opholder sig opstrøms i forhold til jorden, hvor det er muligt, at træet ruller eller falder ned efter fældningen.
• Det anbefales at etablere en flugtvej, der er fri for hindringer, inden opskæringerne. Flugtvejen skal forberedes bagud og i modsat retning i forhold til det sted, hvor træet vil falde som vist i fig. 15.
• Vurdér træets naturlige hældning, siden med de største grene samt vindretningen inden fældningen. Herved er det muligt at bestemme, hvorledes træet vil falde.
• Fjern snavs, småsten, barkstykker, søm, metalclips og ståltråd fra træet.

- Forhug

Wdfør forhugget ved 1/3 af træets diameter vinkelret i forhold til faldretningen som vist i fig. 16.

VIGTIGT

koblingsstrømmen overstiger 30-35 A, og kan resettes manuelt ved at trykke på knappen (1.15), der er gået 30 sekunder, efter maskinen er fuldstændigt afkølet.

nælerved undgås blokering af kæden eller sværdet i forbindelse med udførelse af den sidste del af forhugget.

- Fældesnit

• Udfør fældesnittet 50 mm højere oppe end den vandrette del af forhugget som vist i fig. 16. Sørg for, at fældesnittet er parallelt med den vandrette del af forhugget. Sørg for, at fælde- - snittet stopper således, at der er nok træ til fældekammen (fungerer som et hængsel). Fældekammen hindrer vridning af træet og sikrer, at træet falder i den rigtige retning. Skær ikke gen- nem fældekammen.
• Træet begynder at vælte, når fældekammens - tykkelse reduceres. Hvis der er risiko for, at træet ikke falder i den ønskede retning, eller at det mister stabiliteten bagud i forhold til forhugget og bøjer kæden, er det nødvendigt at afbryde skæringen inden afslutning af fældesnittet. Brug kiler af træ, plast eller aluminium for at undgå, at kæden klemmes fast, og lad træet falde langs med den ønskede faldlinje.
• Når træet begynder at vælte, skal kædesaven fjernes fra fældesnittet. Sluk motoren, anbring kædesaven på jorden, og benyt flugtvejen. Vær-opmærksom på faldende grene, og se efter hvor De træder.

• Styning af grene fra et træ

Styning betyder fjernelse af grene fra et fældet Flyt træ. I forbindelse med styning er det nødvendigt ær s efterlade de største nederste grene til understøt- træ ning af stammen på jorden. Fjern de små grene med en enkelt bevægelse som vist i fig. 17. Det an- befales at skære grene i spænd nedefra og opad3. A for at undgå bøjning af sværdet.

- Når stammen kun er understøttet i den ene ende som vist i fig. 18B, skæres 1/3 af diameteren nedefra (tværsnit nedefra). Afslut herefter skæringen oppefra således, at tværsnittet oppefra mødes med den første skæring.

Når stammen er understøttet i begge ender som vist i fig. 18C, skæres 1/3 af diameteren oppefra (tværsnit oppefra). Afslut herefter skæringen ved at udføre tværsnittet nedefra (nederste 2/3 af diameteren), indtil tværsnittet mødes med den første skæring.

- Inddelingen i stykker af en træstamme forenkles ved brug af harpunen (Fig. 18D).

• Stik harpunen ind i stammen og udfør en bueformet bevægelse med maskinen med harpunen som støttepunkt, således at sværdet kan trænge ind i træet.
• Gentag om nødvendigt operationen, idet harpunens støttepunkt flyttes.

Hvis tværsnittet af træstammen finder sted på en skråning, skal man altid arbejde opstrøms for træet som vist i fig. 19. Efterhånden som afslutningen af skæringen nærmer sig, skal skæretrykket reduceres uden at slippe håndtagene på kædesaven. Sørg for, at kædesaven ikke kommer i kontakt med jorden.

ADVARSEL!

Vær opmærksom på: De steder, hvor grenen hviler på jorden; muligheden for, at en gren kan være spændt; den retning, som grenen kan antage under opskæringen, samt træets mulige ustabilitet, når grenen er hugget.

• Tværsnit af en træstamme

Skæring af tværsnit betyder skæring af en stamme i længderetningen. Det er vigtigt at sikre, at fød- - derne står fast, og at Deres kropsvægt er fordelt ensartet på begge fødder. Hæv og understøt så vidt muligt stammen ved hjælp af grene, stammer eller arbejdsbukke. Følg en række enkle retnings- linjer for at forenkle skæringen.

- Skær stammen oppefra som vist i fig. 18A (tvæt snit oppefra), når den er understøttet i den sang lede længde.

Flyt først kædesaven efter skæringen, när kæden ær standset. Sluk altid motoren, när De går fra et træ til et andet.

Det følgende skal udføres, när arbejdet er afsluttet:

• Sluk motoren som forklaret ovenfor (Kap. 6).
• Vent, til kæden er helt standset, og giv maskinen lov til at køle af.
• Fjern alle spor af savsmuld og olierester fra kæden.
• I tilfælde af kraftig tilsmudsning eller dannelse af fast olie, som har sat sig fast på kæden, skal kæden tages af og lægges i nogle timer i en beholder med et egnet rensemiddel. Skyl derefter kæden i rent vand og behandl den med passende korrosionsbeskyttende middel, inden den ne monteres igen på maskinen.

- Montér sværdets beskyttelsesskærm, inden maskinen sættes på plads.

ADVARSEL!

Lad motoren køle af inden at sætte den i et rum. For at mindske brandfaren skal maskinen holdes fri for sags-æmuldsrester, kviste, blade eller overdrevent Smørefedt ; beholdere med rester fra klipning må ikke efterlades i det indre af lokaler.

8. VEDLIGEHOLDELSE OG OPBEVARING

ADVARSEL! kerhed:

• En korrekt vedligeholdelse er væsentlig for på én gang at bevare maskinens oprindelige effektivitet og sikkerhed.
• Lad møtrikker og skruer forblive korrekt tilspændte, så maskinen altid er klar til brug.
• Brug aldrig maskinen med slidte eller ødelagte dele. Defekte dele bør altid udskiftes og ikke repareres.
• Brug originale reservedele. Reservedele af anden kvalitet kan beskadige maskinen og forringe sikkerheden.

ADVARSEL! arbejdet:

Under vedligeholdelses-

• Frakobl maskinen fra lysnettet.
• Anvend beskyttelseshandsker i forbindelse med alt arbejde, der involverer sværdet og kæden.
• Hold beskyttelserne for sværdet monteret, undtagen når der udføres arbejde på selve sværdet eller på kæden
• Olie, eller andet forurenende materiale må ikke spredes i miljøet.

1. AFK∅LING AF MOTOREN

Kontrollér hyppigt, at kædebremsen er velfunge- rende.

3. KÆDE-TANDHJUL (Fig. 20)

Kontrollér hyppigt tandhjulets tilstand. Tandhjulet skal udskiftes, når det er slidt i mere end 0,5 mm Anvendelsen af nogle typer biologisk olie kan efter et stykke tid medføre aflejringer og skorpedan-Montér aldrig en ny kæde med et slidt tandhjul ehelse.

Montér aldrig en ny kæde med et slidt tandhjul ler omvendt.

4. KÆDESTOPPER-STIFT

Denne stift udgør et vigtigt sikkerhedselement, da den forhindrer ukontrolleret bevægelse af kæden tilfælde af brud eller løsning.

Kontrollér hyppigt stiftens tilstand og skift den ud, hvis den er beskadiget.

5. FASTSPÆNDING

Kontrollér periodisk, at samtlige skuer og møtrikker er fastspændt, og at håndtagene er solidt fastgjort.

6. SLIBNING AF KÆDEN

ADVARSEL!

! ADVARSEL! Af sikkerheds- og effektivitetshensyn er det meget vigtigt, at de skærende dele er godt slebet. Alt arbejde, der involverer kæde og sværd, kræver specifik kompetence og anvendelse af specielt udstyr for at kunne udføres i henhold til korrekt faglig standard. Af sikkerhedshensyn bør derfor De kontakte Deres forhandler.

Maskinen skal slibes, när:

• Savsmuldet ligner støv.
• Der skal bruges mere kraft for at skære.
• Skæringen er ikke retlinet.
  • Vibrationerne tiltager.

Slibningen i et specialiseret center udføres ved hjælp af specielt udstyr, som sikrer en minimal fjernelse af materiale og en konstant slibning over samtlige skærende dele.

Kæden skal udskiftes, när:

• Den skærende dels længde er reduceret til 5 mm eller mindre;
• Leddenes spillerum over nitterne er overdrevent.

7. T∅MNING OG SKYLNING AF OLIETANKEN (kun, når der anvendes biologisk olie til kæder)

Anvendelsen af nogle typer biologisk olie kan efter et stykke tid medføre aflejringer og skorpedan-ehelse.

Når dette sker, skal følgende udføres, inden ma- skinen sættes på plads i længere tid:

• Fjern kæde og sværd;
• Tøm olietanken;
• Kom et egnet flydende rensemiddel i tanken (op til ca. halvdelen af maksimumniveauet);

- Luk tankens låg og kør maskinen, indtil alt ren-9. ELEKTRISKE KABLER semiddel er kommet ud.

Husk at fylde med olie, inden maskinen tages i brug igen.

ADVARSEL!

Tjek periodisk el-kabler-

nes tilstand og udskift dem, hvis de er neds- lidte eller deres isolering er beskadiget.

8. VEDLIGEHOLDELSE AF SVÆRDET (Fig. 21)

Hvis maskinens el-ledning bliver beskadiget, skal den udelukkende udskiftes med en original reservedel, og udskiftningen må kun udføres af Deres forhandler eller hos et autoriseret center.

For at undgå asymmetrisk slid af sværdet, bør dette vendes om periodisk.

For at opnå en vedvarende god funktion af sværdet, skal følgende udføres:

10. SÄERLIGE INDGREB

• Smør afbøjningstandhjulets lejer (tandhjulet fin- Ethvert vedligeholdelsesindgreb, der ikke er bedes kun i nogle modeller) ved hjælp af den deskrevet i denne manual, må udelukkende udføres til beregnede sprøjte. af Deres forhandler.
• Rens rillen i sværdet med den dertil beregnede skraber.
• Rens smørehullerne.
• Afgrat siderne og udjævn eventuelle ujævnhederhver form for garanti. mellem føringerne ved hjælp af en fil.

Sværdet skal udskiftes, när:

• Rillens dybde er kortere end kædeleddenes højde (leddene må aldrig røre bunden);
• Føringens indre side er så slidt, at kæden bøjesejrpåvirkning, og skeden skal være korrekt monsidelæns. teret.
  Maskinen skal henstilles på et tørt sted og i læ for
  sejrpåvirkning, og skeden skal være korrekt monteret.

11. HENSTILLEN

9. PROBLEMER OG L∅SNINGER

VIGTIGT

En omhyggelig læsning af

oplysningerne i denne brugsanvisning giver et godt_kendskab til maskinen, og nedenstående punkter gør det muligt at opdage og tackle de vigtigste problemer under anvendelse af maskinen. Skulle der opstå andre fejl eller problemer, kontakt da et autoriseret servicecenter.

• Maskinen starter ikke:
• Kontrollér, at der er spænding i stikkontakten.
• Kontrollér, at el-ledningen og en eventuel forlængerledning er intakte.
• Kæden kører ikke:

• Kontrollér, at den forreste skærm vender bagud.

• Olien när ikke frem:
  Kontrollér, at der er olie i tanken, og rens tanken om nødvendigt (8.7).
  • Dannelse af gnister:

• Kontakt forhandleren for at tjekke motor og børster.

10. TILBEH∅R

Tabellen indeholder en liste over samtlige kombinationer af sværd og kæde. De kombinationer, som kan anvendes på hver enkelt maskine, er af mærket med symbolet *".

ADVARSEL!

Valg, montering og anvendelse af sværd og kæde er handlinger, der udføres af brugeren efter brugerens fulds-

tændige og selvstændige skøn. Brugeren påtager sig derfor det efterfølgende ansvar for enhver type skader, der måtte ske som følge af sådanne handlinger. I tilfælde af tvivl eller utilstrækkeligt kendskab til de specifikke egenskaber for hvert enkelt sværd og hver enkelt kæde, kontakt da Deres forhandler eller et specialiseret havebrugscenter.

Kombinationer af sværd og kæde

Mellemrum	SVÆRD KÆDE Model
Tommer	Længde Tommer / cm	Sporbredde Tommer / mm Kode	Kode		A 180 E C 1.8 E • C 1.8 ET SE 1814 SE 1814 Q	SE 2014 SE 2014 Q	A 200 E • XC 120 Q CP 2.0 Q C 2.0 E • C 2.0 ET SE 2016 • SE 2016 Q	A 220 EQ C 2.2 E • C 2.2 ET S E 2216 SE 2216 Q
3/8"	14" / 35 cm	0,050" / 1,3 mm	118800388/0	4113703	*	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	118800389/0	4113706			*	*

Kjære kunde,

eller skader på tredjemann hvis regelen ikke overhol- des.

FARE!

Mulighet for alvorlige personlige

1) Sikkerhet der hvor du arbeider

Før arbeider begynner, er det nødvendig å:

• MASKINER MED HURTIG KJEDESTRAMMER

- Løsne på knotten (11). (Fig. 5a).

- kontroller at strømledningen og forlengelsesledningen ikke er skadet;

Forlengerledningene må være av en kvalitet som ikke er lavere enn typen H07RN-F o H07VV-F med et prøvetverrsnitt på 1,5 m ^2 og maksimal anbefalt lengde på 30 m.

med elektrisk strøm hvis den er dårlig isolert. Hvis forlengerledningen blir skadet under bruk må du ikke røre ledningen, og frakople straks forlengerledningen fra el-nettet.

nen alltid holdes godt fast med begge hender.

ADVARSEL!

Sliping er nødvendig når:

Kjedet må skiftes ut när:

2. KJEDEBREMSE

Kontroller ofte kjedebremsens effektivitet.

Ikke monter et nytt kjede med et slitt tannhjul, ellæd. omvendt.

4. TAPP TIL BLOKKERING AV KJEDET

Sverdet må skiftes ut när:

- Maskinen starter ikke:

• Kjedet går ikke rundt:

• Det flyter ikke olje:
