KASUTUSJUHEND SE 2016 Q STIGA

EESTI - Algupärase kasutusjuhendi tõlge (Istruzioni Originali) ...... ET

1 11a 11

Jungiklis jsiterpia, kai maksi-

Tahame teid ennekõike tänada meie toodete eelistamise eest ja loodame, et teie uue masina kasutamine pakub teile rahuldust ja vastab täielikult teie ootustele. Käesolev kasutusjuhend koostati selleks, et või-maldada teil masinat hästi tundma õppida ning kasutada seda turvaliselt ja efektiivselt; ärge unustage, et kasutusjuhend on osa masinast, hoidke seda käeulatuses, et seda igal hetkel konsulteerida saaks ning andke see edasi koos masinaga, kui masin ühel päeval omanikku peaks vahetama.

Teie uus masin projekteeriti ja ehitati vastavalt kehtivatele normatiividele ning see on kindel ja usaldus-väärne, kui seda kasutades järgite käesolevas juhendis toodud juhtnööre (ettenähtud kasutus); mistahes teistsugust kasutust ja ohutus-, hooldus- või parandusnõuete eiramist käsitletakse kui “ebaõiget kasutust”, mis toob kaasa garantii katkemise ja igasuguse ehitajapoolse vastutuse äralangemise, jättes kasutajale täita kõik kohustused, mis tulenevad endale või teistele isikutele tekitatud kahjust või vigastustest.

Sellele elektriseadmele anname söltumata müüja kohustustest ostja ees, järgmise garantii. Garantiiaeg on 24 kuud ja see algab ostuhetkel, mida töestab ostutsekk. Kui masinat kasutatakse kom- mertseesmärgil või seda üüritakse, väheneb antud periood 12 kuule. Garantii alla ei kuulu: Osad, mis on vastuvõtlikud kulumise ja kahjustuste suhtes, mis on tingitud mittevastavate lisaseadmete kasutamise- sest, mitte-originaalsete varuosadega parandamisest, liigse jõu kasutamisest, lõökidest ja purunemisest, nagu näiteks mootori tahtlik ülekoormamine. Garantii alla käiv väljavahetamine puudutab ainult defekti- ga osasid ja mitte tervet masinat. Garantii alla käivad parandused tuleb teostada ainult autoriseeritud töökodades või tehase klienditeninduses. Autoriseerimata paranduse teostamisel garantii katkeb. Köik saatmiskulud ja mistahes muud kulutused on kliendi kanda.

Kui leiate möningaid erinevusi juhendis kirjutatu ja oma masina vahel, siis arvestage, et tänu toote pidevale täiustamisele võib käesolevas kasutusjuhendis toodud info muutuda ilma ette teatamata või täienduskohustuseta, ohutuse ja töötamise huvides ei muutu olulised tehnilised andmed. Kahtluse korral võtke ühendust edasimüüjaga. Jõudu tööle!

SISUKORD

1. Põhiliste komponentide identifitseerimine 2
2. Sümbolid 3
3. Ohutusjuhised 4
4. Masina monteerimine 6
5. Ettevalmistus tööks 7
6. Käivitamine – Mootori seiskamine 8
7. Masina kasutamine 9
8. Hooldus ja hoiulepanek 12
9. Rikked ja parandamine 13
10. Lisaseadmed 14

1. PÕHILISTE KOMPONENTIDE IDENTIFITSEERIMINE

PEAMISED OSAD

1. Mootor
2. Toetamisküünis
3. Eesmine käekaitse
4. Eesmine käepide
5. Tagumine käepide
6. Keti peatamise telg
7. Saelatt
8. Kett
9. Latikate
10. Matriklietikett
11. Toitejuhe
12. Pikendusjuhe (pole lisatud)

C 1.8 ET - SE 1814 Q - SE 2014 Q C 2.0 ET - SE 2016 Q - C 2.2 ET SE 2216 Q - XC 120 Q - CP 2.0 Q - A 220 EQ

JUHTIMISSEADMED JA TANKIMINE

1. Käivitushoob
2. Ohutuslüliti
3. Ennistamisnupp (Ainult C 2.2 E/ET SE 2216 / 2216 Q - A 220 EQ)

4. Pikendusjuhtme haage

5. Ketiõli mahuti kork

6. Ketiõli taseme indikaator

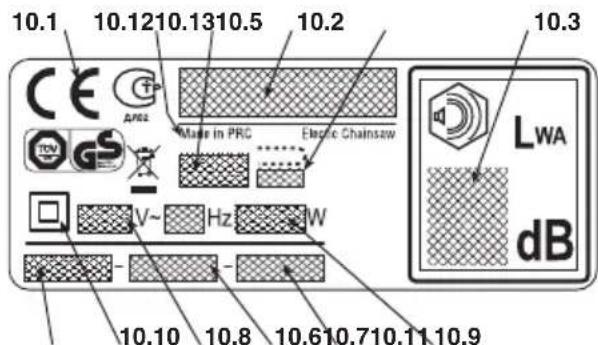

MATRIKLIETIKETT

10.1) Vastavusmärgistus vastavalt direktiivile 2006/42/CE
10.2) Ehitaja nimi ja aadress
10.3) Müra tase LWA vastavalt direktiivile 2000/14/CE
10.5) Masina mudel
10.6) Matriklinumber
10.7) Valmistusaasta
10.8) Pinge ja toitesagedus
10.9) Mootori võimsus
10.10) Artiklikood
10.12) Tootjamaa
10.13) Lati maksimaalne lubatud pikkus. Ei tohi kasutada pikemat latti, kui ette näidatud

12 HOT RNF

15 131416

10.1 10.1210.1310.5 10.2 CE Area Made in PRC Electric Chainsaw V~ Hz W 10.10 10.8 10.610.710.11.10.9 LWA dB

Ärge visake elektrilisi seadmeid majapidamisjääkide hulka. Vastavalt Euroopa direktiivile 2002/96/CE elektriliste ja elektrooniliste masinate jäätmete kohta ja selle rakendamisele vastavuses riiklike normidega, tuleb äravisatavad elektrilised masinad koguda eraldi, et neid ökoloogiliselt ümber töödelda. Kui elektrilised seadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda veesoonteni ja pääseda toiduahelasse, kahjustades teie tervist ja heaolu. Täpsema info saamiseks toote ümbertöötlemise kohta, võtke ühendust vastava jäätmekäitlusfirmaga või edasimüüjaga.

Müra ja vibratsiooni maksimummäärad [1]	Mudeli	A 180 EC 1.8 E • C 1.8 ETSE 1814SE 1814 Q	SE 2014SE 2014 Q	A 200 E • XC 120 QCP 2.0 QC 2.0 E • C 2.0 ETSE 2016SE 2016 Q	A 220 EQC 2.2 E • C 2.2 ESE 2216SE 2216 Q
Akustilise surve tase töötaja kõrvale (EN ISO 22868)	dB(A)	9 4,3	95,1	95,1	96,1
- Mõõtmisebatäpsus (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Mõõdetud akustilise võimsuse tase (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
- Mõõtmisebatäpsus (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Vibratsioonitase (ISO 22867)	m/sec ^2	4,686	4,916	4,916	5,285
- Mõõtmisebatäpsus (2006/42/CE - EN 12096)	m/sec ^2	1,5	1,5	1,5	1,5
TEHNILISED ANDMED
Toitepinge	V~	230 - 240	230 - 240	230 - 240	230 - 240
Toitesagedus	Hz	50	50	50	50
Ülepinge kaitse	A	16	16	16	16
Mootori võimsus	W	1800	2000	2000	2200
Lati pikkus	cm	35	35	40	40
Lõikepikkus	cm	33,5	33,5	38,5	38,5
Keti kiirus	m/sec	14	14	14	14
Kaal	kg	5,00	5,05	5,30	5,42
Õli	ml	130	130	130	130

[1]
Hoiatus:
Näidatud vibratsiooni tase on määratud standardseadmetega ja seda saab kasutada nii võrdluseks teiste elektriliste riistadega kui ka vibratsiooni kaudu laetuse ajutiseks hindamiseks.
TÄHELEPANU!
Vibratsioonitase võib varieeruda vastavalt masina kasutusele ja tema ettevalmistusele ja olla näidatust suurem.
Vajalik on määrata kasutajast lähtuvad ohutusmäärad, mis peavad baseeruma tegelikes kasutustingimustes vibratsiooni poolt tekitatud laetuse hindamisel. Sellel eesmärgil tuleb arvestada kõiki töötsükli lõike, nagu näiteks väljalülitamine või töötamine tühikäigul.

2. SÜMBOLID

1) Selle masinaga töötaja võib normaalse igapäevase pideva kasutamise puhul olla müratasemes 85 dB (A) või kõrgem. Kanda kaitseprille ja akustilist kaitset.
2) Hoiatus!
3) Enne masina kasutamist lugeda kasutusjuhendit.
4) Vältida vihma (või niiskust).
5) Panna kätte paksud töökindad.

6) Tõmmata pistik koheselt pesast välja, kui juhe (või pikendusjuhe) on kahjustatud või läbi lõigatud.
7) Tagasilöögi oht (kickback)! Tagasilöök põhjustab masina äkilise ja kontrollimatu liikumise töötaja suunas.
8) Hoidke masinat kindlalt mölema käega, et seda kontrollida ja vähendada tagasilöögi ohtu.

PILTSÜMBOLID MASINAL (kui on olemas)

11

12

13

14

15

11) Keti monteerimise suund
12) Keti pidur
13) Keti liikumise suund

14) Ketiōli mahuti
15) Keti pinge

3. OHUTUSJUHISED

Kasutusjuhendi tekstis on möned, eriti tähtsat infot sisal-davad lõigud, eriliselt esile toodud, nende tähendus on järgmine:

PANE TÄHELE

või

TÄHTIS

Sisaldab täpsustusi või uusi ele-

mente varemkirjutatu juurde, eesmärgiga masinat mitte kahjustada või tekitada kahju.

TÄHELEPANU!

Mittejärgimise korral oht vi-

gastada ennast või teisi.

OHT!

Mittejärgimise korral võite

põhjustada endale või teistele tõsiseid, eluohtlikke vigastusi

ELEKTRILISTE MASINATE ÜLDISED OHUTUSJUHISED

TÄHELEPANU!

Lugeda läbi kõik ohutusjuhi-

sed ja kasutusjuhendid. Hoiatuste ja juhiste eiramine võib põhjustada elektrilööke, tulekahjusid ja/või tõ- siseid kahjustusi.

Hoida kõik ohutusjuhised ja juhendid alles, et neid levikus konsulteerida. Ohutusjuhistes kasutatud terminiga "elektriline masin" viidatakse teie elektrivõrgutoitega masinale.

1) Tööala ohutus

a) Hoida tööala puhtana ja hästi valgustatuna. Mustad ja korrastamata alad soodustavad tulekahjusid.
b) Elektrilist masinat ei tohi kasutada plahvatusohtlikus keskkonnas, kergestisüttivate vedelike, gaasi või tolmu läheduses. Elektrilised masinad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.
c) Elektrilise masina kasutamise ajal hoida lapsed ja juuresviibijad eemal. Tähelepanematus võib põhjustada kontrolli kaotamise.

2) Elektriline ohutus

a) Elektrilise masina pistik peab vastama pistikupe-sale. Pistikut ei tohi kunagi ümber teha. Maandusega varustatud elektriliste masinate puhul ei tohi kasutada adaptereid. Modifitseerimata ja pesasse sobivad pistikud vähendavad elektrilöögi ohtu.
b) Vältida keha kontakti maanduse või massiga pindadega nagu torud, radiaatorid, pliidid, külmutuskapid. Elektrilöögi oht suureneb, kui keha puutub massi või maandusega kokku.
c) Elektrilised masinad ei tohi jääda vihma kätte ega olla niiskes keskkonnas. Elektrilisse masinasse sattunud vesi suurendab elektrilöögi ohtu.
d) Juhet ei tohi kasutada ebõigelt. Juhet ei tohi kasutada masina liigutamiseks, seda ei tohi tirida eega sellega pistikut pesast välja tömmata. Juhe tu- leb hoida eemal soojast, õlist, teravatest äärtest või liikuvatest osadest. Kahjustatud või takerdunud juhe suurendab elektrilöögi ohtu.
e) Kui elektrilist masinat kasutatakse väljas, tuleb kasutada väliseks kasutuseks sobivat pikendusjuhet.

Väliseks kasutuseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.

f) Kui elektrilise masina kasutamine niiskes kohas on vältimatu, tuleb kasutada diferentsiaallülitiga kaitstud pistikupesasid (RCD-Residual Current Device). RCD kasutamine vähendab elektrilöögi ohtu.

3) Isiku ohutus

a) Elektrilise masina kasutamise ajal tuleb olla tähelepanelik ja mõistlik ning oma tegevust kontrollida. Elektrilist masinat ei tohi kasutada väsinuna ega narkootikumide, alkoholi või ravimite mõju all. Tähelepanu kaotamine elektrilist masinat kasutades võib põhjustada töötajale tõsiseid kahjustusi.
b) Kasutada kaitseriideid. Alati tuleb kanda kaitseprille. Isiklike kaitsevahendite nagu tolmumaskid, mittelibiseva tallaga ohutusjalanõud, kaitsekiivrid või kuulmekaitsed kasutamine vähendab vigastusi.
c) Vältida tahtmatut käivitumist. Veenduda enne elektrilise masina pistiku sisestamist, selle kättevõtmist või transportimist, et lüliti on asendis «OFF». Elektrilise masina transportimine näppu lültil hoides või selle ühendamine pesaga, kui lüliti on asendis «ON», suurendab önnetusohtu.
d) Enne elektrilise masina käivitamist eemaldada kõik reguleerimisvõtmed või -riistad. Reguleeri-misvõti või-riist võib pöörleva osaga kokku puutudes põhjustada inimesele raskeid kahjustusi.
e) Ei tohi kaotada tasakaalu. Alati tuleb säilitada va- jalik tugi ja tasakaal. See võimaldab elektrilist masi- nat ootamatutes situatsioonides paremini kontrollida.

f) Riietuda sobivalt. Kanda ei tohi laiasid riideid ega ehteid. Juuksed, riided ja kindad tuleb liikuvatest osadest eemal hoida. Vabalt langevad rõivad, ehted või pikad juuksed võivad liikuvatesse osadesse takerduda.

g) Kui on olemas võimalus ühendada väljatõmbamis- ja tolmukogumisseadmetega, veenduda, et need oleks õigesti ühendatud ja kasutatud. Nende seadmete kasutamine võib vähendada tolmuga seotud riske.

4) Elektrilise masina kasutamine ja hoidmine.

a) Elektrilist masinat ei tohi üle koormata. Kasutada tööks sobivat elektrilist masinat. Tööks sobiv elektriline masin teeb töö ära paremini ja kindlamalt ning kii-rusel, milleks masin on projekteeritud.
b) Elektrilist masinat ei tohi kasutada, kui lüliti ei käivita ega seiska masinat regulaarselt. Elektriline masin, mida ei saa lülitist käima panna, on ohtlik ja see tuleb parandada.
c) Pistik tuleb pistikupesast välja võtta enne iga reguleerimistööd või osade vahetust või enne elektrilise masina ära panemist. Need ettevaatusabinõud vähendavad elektrilise masina tahtmatu käivitumise ohtu.
d) Kasutamata elektrilisi masinaid tuleb hoida lastele kättesaamatus kohas ja elektrilist masinat ei tohi kasutada inimene, kes masinat ja käesolevaid juhendeid ei tunne. Elektrilised masinad on asjatundmatu kasutaja käes ohtlikud.
e) Seista hea elektriliste masinate hoolduse eest. - Kontrollida, et liikuvad osad oleksid reas ja lii-guksid vabalt, et ei oleks katkiseid osasid või muid asjaolusid, mis võiksid mõjutada elektrilise masina töötamist. Kahjustuste korral tuleb elektriline ma-sin enne kasutamist parandada. Paljude õnnetuste põhjuseks on puudulik hooldus.

f) Lõikeosad peavad olema teritatud ja puhtad. Lõikeosade korralik hooldus ja teravad lõikeelemendid väldib nende takerdumist ja kergendab kontrolli nende üle.
g) Kasutada elektrilist masinat ja vastavaid lisandeid vastavalt antud juhistele, pidades silmas töö tingimusi ja teostatava töö tüüpi. Elektrilise masina kasutamine ettenähtust erinevateks operatsioonideks vöib pöhjustada ohusituatsioone.
5) Abi
a) Lasta elektrilist masinat parandada kvalifitseeritud spetsialistidel, kasutades ainult originaal varuosasid. See tagab elektrilise masina ohutuse.

pidise reaktsiooni, surudes juhtlati üles ja tagasi töötaja suunas. Keti kinnitus juhtlati ülaosas võib suruda keti kiiresti tagasi töötaja suunas.

-Üks või teine nendest reaktsioonidest võib põhjustada kontrolli kadumise sae üle, põhjustades seega tõsiseid önnetusi inimesele. Ei tohi loota ainult sae ohutusseadmetele.

Kettsae kasutajal tasub kasutusele võtta mitmeid ettevaatusabinõusid õnnetuste ja vigastuste ärahoidmiseks lõiketöö jooksul. Tagasilöök on tööriista halva kasutamise ja/või ebaõigete võtete või töötingimuste tagajärg ja seda saab vältida, võttes tarvitusele õigeid ettevaatusabinõusid, mida järgnevalt selgitatakse:

KETTSAAGIDE OHUTUSNÕUDED

• Kettsae töötamise ajal hoida köik kehaosad hammasketist kaugel. Enne kettsae käivitamist kontrollida, et kett ei puutuks mitte millegagi kokku. Pii-sab hetkelisest tähelepanematusest kettsae käivitamise ajal ja riided või keha võivad ketti kinni jääda.
• Parem käsi peab alati hoidma kinni tagumisest käepidemest ja vasak käsi eesmisest käepidemest. Käsi ei tohi kettsae hoidmisel kunagi ümber vahetada, kuna see suurendab kasutaja jaoks önnetuse ohtu.
• Kanda kaitseprille ja akustilisi kaitseid. Soovitavad on lisakaitsed peale, kätele ja jalgadele. Sobivate kaitseriiete kandmine vähendab lendavatest osa-dest ja ka juhuslikust kokkupuutest kettsaega põhjustatud kehalisi önnetusi.
• Kettsaagi ei tohi kasutada puu otsas. Kettsaega töötamine puu otsas võib põhjustada kehalisi vigastusi.
• Alati tuleb säilitada jala öige toetuspunkt ja töötada kettsaega ainult kindlal, ohutul, ühetasasel pinnal seistes. Libedad või ebakindlad pinnad, nagu redel, võivad põhjustada tasakaalu kaotuse või kontrolli kadumise kettsae üle.
• Pinge all oleva oksa lõikamisel tuleb olla ettevaatlik tagasilöögi ohu töttu. Kui puukiudude pinge vabaneb, võib pinges oks tagasilöögiga tabada töötajat ja/või viia kettsae kontrolli alt välja.
• Äärmiselt ettevaatlik tuleb olla puhmaste ja noorte põõsaste lõikamisel. Öhuke materjal võib ketti kinni jääda ja teie poole paiskuda ja/või teid tasakaalust välja viia.
• Transportida kettsaagi eesmisest käepidemest, kui see on välja lülitatud, hoides seda teie kehast eemal. Kettsae transportimisel või ärapanemisel tuleb alati peale panna juhtlati kate. Kettsae õige käsitlemine vähendab liikuva ketiga juhusliku kokkupuute võimalust.
• Pidada alati kinni juhistest, mis puudutavad määrimist, keti pinget ja varuosasid. Kett, mille pinge ja määrimine ei ole õiged, võib nii katki minna, kui ka suureneb tagasilöögi oht.
• Hoida käepidemed kuivad, puhtad ja ilma öli ja rasva jälgedeta. Rasvased, ölised käepidemed on libedad, põhjustades sedasi kontrolli kaotamise.
• Lõigata ainult puud. Kettsaagi ei tohi kasutada mitte ettenähtud kasutuseks. Näiteks: kettsaagi ei tohi kasutada plastika, ehitusmaterjalide või mitte puust materjalide lõikamiseks. Kettsae kasutamine operatsioonideks, milleks see pole ette nähtud, võib põhjustada ohusituatsioone.

TAGASILÖÖGI PÖHJUSED JA TÖÖTAJA OHUTUS

Tagasilöök vöib tekkida, kui juhtlati ots puutub möne eseme vastu vöi kui puu kiilub kinni ja surub keti lõikesse. Kontakt otsaga vöib mönedel juhtudel põhjustada vastu-

• Hoida saagi kindlalt mõlema käega, põidlad ja sõrmed ümber kettsae käepidemete ja viige oma keha ja käevarred sellisesse asendisse, mis võimaldaks teil tagasilöögi jõule vastu panna. Tagasilöögi jõudu saab töötaja kontrollida, kui on tarvitusele võetud vastavad ettevaatusabinõud. Kettsaagi ei tohi käest lasta.
• Käevarsi ei tohi sirutada liiga kaugele ja lõigata ei tohi õla kõrgusest kõrgemalt. Sedasi välditakse tahtmatut kontakti otstega ja võimaldab paremat kontrolli kettsae üle ootamatutes olukordades.
• Kasutada ainult tootja poolt soovitatud lati sooni ja kette. Ebasobivad varusooned ja -ketid võivad põhjustada keti purunemise ja/või tagasilööki.
• Pidada kinni tootja juhtnööridest, mis puudutavad kettsae teritamist ja hooldust. Sügavuse vähene- mine vöib kaasa tuua tagasilöökide suurenemise.

• Elektrisae kasutamise tehnikad

Järgida alati ohutusjuhiseid ja kasutada tehtava töö jaoks köige sobivamat tehnikat nagu näidatud kasutusjuhendis toodud juhistes ja näidetes (vaata ptk.7).

Seada toitejuhe nii, et see ei takerduks okstesse või muudesse takistustesse.

• Elektrisae ohutu liigutamine

lga kord, kui masinat on vaja liigutada või transportida tu- leb:

• mootor välja lülitada, oodata, et kett peatub ning ühen- dada masin elektrivõrgust lahti;
  – paigaldada latikate;
• hoida masinat ainult käepidemetest ja suunata saelatt käigusuunale vastupidises suunas.

Kui masinat transporditakse autoga, tuleb see asetada nii, et see ei ohustaks kedagi, ja siis kindlalt blokeerida.

- Soovitused algajatele

Enne, kui esimest korda langetama või laasima hakata, on soovitav:

• läbida seda tüüpi seadme kasutamise eriettevalmistus;
• lugeda tähelepanelikult läbi antud käsiraamatus sisalduvad ohutusjuhendid ja kasutusjuhised;
• harjutada maas või puki peal olevate puudega, et sel moel masinat ja sobilikke töövõtteid tundma õppida.

4. MASINA MONTEERIMINE

PAKENDI SISU

Masina pakend sisaldab:

• mootor
• latt
• kett
• latikate
• kott kaasaantu ja dokumentidega.

TÄHTIS

Masin müüakse monteeri-

mata lati ja keti ning tühja õlipaagiga.

TÄHELEPANU!

Lahtipakkimine ja kokkumonteerimise lõpuleviimine peavad toimuma alati tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutami-seks, kasutada alati sobivaid tööriistu.

Pakendite ümbertöötlemine peab toimuma vastavalt kohalikele kehtivatele normidele.

SAELATI JA KETI MONTEERIMINE

TÄHELEPANU!

Lati ja ketiga töötades kasutada alati tugevaid töökindaid. Pöörata mak- simaalset tähelepanu lati ja keti monteerimi- sele, et mitte vähendada masina ohutust ja efektiivsust; kahtluste korral võtta ühendust edasimüüjaga.

Enne lati monteerimist kontrollida, et ketipidur ei oleks sees; selleks tuleb eesmine käekaitse täielikult tagasi tömmata.

TÄHELEPANU!

Kontrollida, et masin ei

oleks pesasse sisestatud.

• STANDARDSE KETIPINGUTAJAGA MASINAD

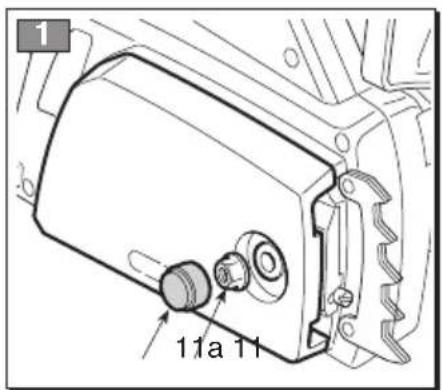

• Eemaldada kummist kaitse (1a) ja keerata lahti mutter (1) ja eemaldada karter, et pääseda hammasratta ja saelati aluseni (Joon. 1).

• Monteerida kett latile jälgides saeketi töösuunda. Kui ka lati otsas on hammasratas, siis jälgida, et keti hambad haakuksid täpselt hammasrattaga (Joon. 2).

• Monteerida latt (2) sisestades kinnitaja kanalisse, surudes seda masina tahaosa poole ja asetada kett ümber hammasratta (Joon. 3).

• Kontrollida, et keti pingutuspolt (3) oleks täpselt sisestatud juhtlati vastavasse avausse (Joon. 4), vastupidisel juhul keerata kruvikeerajaga ketipingutaja kruvi (4), kuni poldi täieliku sisenemiseni (Joon. 5).
• Monteerida karter tagasi ilma mutrit (1) kinnitamata.
• Keerata vastavalt keti pingutajakruvi (4) kuni on saavutatud keti õige pingutus (Joon. 5).
  – Latti üleval hoides kinnitada lõpuni karteri mutter (1), kasutades selleks kaasaantud võtit ja pai-galdada tagasi kummist kaitse (1a) (Joon. 6).

• KIIRKETIPINGUTAJAGA MASINAD

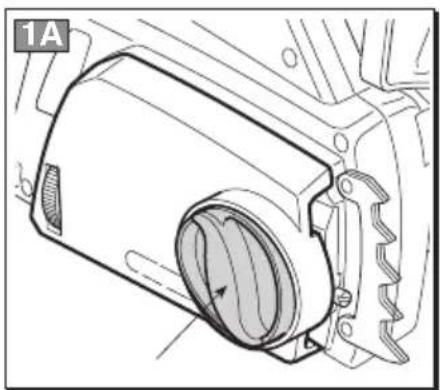

• Keerata lahti nupp (11) ja eemaldada karter, et pääseda hammasratta ja saelati aluseni (Joon. 1a).
• Monteerida kett latile jälgides saeketi töösuunda. Kui ka lati otsas on hammasratas, siis jälgida, et keti hambad haakuksid täpselt hammasrattaga (Joon. 2).
• Monteerida latt (2) sisestades kinnitaja kanalisse, surudes seda masina tahaosa poole ja asetada kett ümber hammasratta (Joon. 3).
• Monteerida karter tagasi ilma nuppu (11) kinnitamata. Kontrollida, et keti pingutuspolt (3) oleks täpselt sisestatud juhtlati vastavasse avausse (Joon. 4), vastupidisel juhul keerata vastavalt ketipingutaja otsakut (12), kuni poldi täieliku sisenemiseni (Joon. 5a).
• Keerata vastavalt otsakut (12) kuni on saavutatud keti õige pingutus (Joon. 5a).
  – Latti üleval hoides kinnitada nupp (11) lõpuni (Joon. 6a).

5. ETTEVALMISTUS TÖÖKS

1. MASINA KONTROLLIMINE

TÄHELEPANU! Kontrollida, et masin ei oleks pesasse sisestatud.

Enne töö alustamist tuleb:

• kontrollida, et elektrivõrgu pinge ja sagedus oleksid vastavuses "Matriklietiketil" näidatuga (vaata ptk. 1 -10.8).
• kontrollida, et kruvid masinal ja latil oleks tugevalt kinni keeratud;
• kontrollida, et kett oleks õiges pinges, teritatud ja kahjustamata;
• kontrollida, et masina käepidemed ja kaitsed oleksid puhtad ja kuivad, õigesti monteeritud ja kindlalt masinale kinnitatud;
• kontrollida ketipiduri korrasolekut;
• kontrollida, et käivitushoob ja ohutuslüliti liiguksid vabalt, takistuseta, ja et nad vabastamisel liiguksid automaatselt ja kiiresti algasendisse;
  – kontrollida, et käivitushoob on blokeeritud, kui ei vajutata ohutuslülitit;
  – kontrollida, et jahutusõhu avaused ei oleks saepuru või sodiga ummistunud;
• kontrollida, et toite- ja pikendusjuhe ei oleks kahjustatud;
• kontrollida, et ketiõli tase ei oleks allpool tähist «MIN» ja lisada, kui vaja, kuni ca 1 cm-ni täitea-vause äärest.

2. KETI PINGUTUSE KONTROLL

TÄHELEPANU! Kontrollida, et masin ei oleks pesasse sisestatud.

• STANDARDSE KETIPINGUTAJAGA MASINAD

– Lõdvendada karteri mutrit kaasaantud võtmega (Joon. 5).
- Keerata vastavalt keti pingutajakruvi (4) kuni on saavutatud keti õige pingutus (Joon. 5).
– Latti üleval hoides kinnitada lõpuni karteri mutter, kasutades selleks kaasaantud võtit (Joon. 6).

Pingutus on õige, kui saelati keskosas ketti tõstes saehambad ei tule soonest välja (Joon. 7).

Hoida sees kävitishooba ja ohutuslülitiit, et pidurit lödvendada, seejärel liigutada ketti kruvikeeraja abil piki soont kontrollimaks, et kett liigub liigse pingutuseta.

• KIIRKETIPINGUTAJAGA MASINAD

– Lõdvendada nuppu (11) (Joon. 5).
- Keerata vastavalt otsakut (12) kuni on saavutatud keti õige pingutus (Joon. 5a).
– Latti üleval hoides kinnitada nupp (11) lõpuni (Joon. 6a).

Pingutus on õige, kui saelati keskosas ketti tõstes saehambad ei tule soonest välja (Joon. 7).

Hoida sees kävitishooba ja ohutuslülitiit, et pidurit lödvendada, seejärel liigutada ketti kruvikeeraja abil piki soont kontrollimaks, et kett liigub liigse pingutuseta.

3. KETI PIDURI KONTROLL

Antud masinal on topelt pidurisüsteem, mis käivitub kahes olukorras.

a) Kui käivitushoob lahti lasta, käivitub auto-maatselt pidur, mis aeglustab ja peatab keti liikumise eesmärgiga ennetada vigastamisohtu, mis võiks juhtuda, kui kett pärast väljalülitamist edasi liiguks.

b) Tagasi löömise (tagasilöögi) puhul töö ajal lati otsa anomaalse kokkupuute korral, tu-geva liigutusega ülespoole, mis paneb käe pör-kuma vastu vastu eesmist kaitset. Sellisel juhul piduri toimel keti liikumine peatub ja see tuleb maha võtmiseks manuaalselt vabastada.

Piduri saab peale panna ka manuaalselt, lükates eesmist käekaitset ettepoole. Piduri väljalülitamiseks tömmata käekaitse käepideme poole, kuni on kuulda klõksu.

Piduri töökorra kontrollimiseks tuleb:

• Käivitada mootor, haarates masin eesmisest käepidemest ja suruda käekaitse pöidlaga ette-poole lati suunas.
• Kui pidur sisse lülitub, lasta lüliti hoob lahti.

Kett peab momentaalselt peatuma niipea, kui pidur sisse lülitub.

TÄHELEPANU!

Masinat ei tohi kasutada,

kui ketipidur ei tööta korrektselt. Vajaliku kontrolli tegemiseks võtke ühendust edasimüüjaga.

4. KETIÕLI

TÄHTIS

Kasutada ainult spetsiaalset

mootorsae öli voi mootorsaele kleepuvat öli. Ka- sutada ei tohi musta öli, et mitte ummistada anuma filtrit, ja et vältida ölipumba kahjustamist.

TÄHTIS

Spetsiaalne ketimäärimisõli

on bioloogiliselt lagunev. Mineraal- või mootoriõli kasutamine kahjustab tõsiselt keskkonda.

Kvaliteetõli kasutamine on lõikeosade efektiivse määrimise aluseks; kasutatud või madalakvaliteedilise õli kasutamine kahjustab määrimist ning vähendab keti ja lati iga.

TÄHTIS

Iga kord enne masina ka-

sutamist tuleb kontrollida taset ja lisada kuni ca 1 cm-ni täiteavause äärest. Öli tase ei tohi langeda alla tähist «MIN».

5. ELEKTRIÜHENDUSED

OHT!

Niiskus ja elekter ei sobi

kokku.

• Elektrijuhtmete käsitsemine ja ühendamine peab toimuma kuivas.
• Elektripistik või juhe ei tohi kunagi olla kontaktis niiske kohaga (veeloik või märg maapind).

Pikendusjuhtmed ei tohi olla madalama kvaliteedi- ga kui H05RN-F või H05VV-F, mille minimaalne lä- bilõige on vähemalt 1,5 mm_ ja maksimaalne soo- vitatud pikkus 30 m.

Ülekuumenemise vältimiseks ärge hoidke pikendusjuhet töö ajal rullis.

OHT!

Mistahes elektrilise aparaadi püsiühenduse maja elektrivörku peab tegema väljaöppinud elektrik vastavalt kehtivatele normatiividele. Ebaõige ühendus võib tekitada inimestele tõsiseid, ka surmavaid kahjustusi.

OHT!

Toita masinat läbi kaitse (RCD – Residual Current Device) kaitsevooluga, mis ei ületa 30 mA.

TÄHTIS

Katkestuste vältimiseks elekt-

rivooluga varustamisel:

• veenduda, et elektrisüsteemi koguvõimsus oleks piisav;
• ühendada masin piisava voolutugevusega pistikupesasse;
• vältida samaaegselt teiste suure tarbimisega elektriseadmete kasutamist.

6. KÄIVITAMINE - MOOTORI SEISKAMINE

MOOTORI KÄIVITAMINE (Joon. 12)

Enne mootori käivitamist:

• Kinnitada pikendusjuhe (1) tagumise käepideme sisse öönestatud juhtmehoidjasse.
  – Ühendada ENNE toitejuhtme pistik (2) pikendusjuhtmega (3) ja PÅRAST pikendusjuhe pesasse (4).
  – Eemaldada latikaitse.
• Kontrollida, et latt ei puudutaks maapinda ega esemeid.

Mootori käivitamiseks (Joon. 12):

1. Lülitada välja ketipidur (5) (esimene käekaitse tömmatud esimese käepideme poole).

2. Hoida masinat kindlalt kahe käega.

3. Vajutada ohtusnuppu (6) ja käivitushooba (7).

PANE TÄHELE

Kui käivitushoob lahti lasta,

blokeerub ohutusnupp ja mootor seiskub.

TÄHELEPANU!

Kett võib peatuda üks se-

kund pärast mootori väljalülitamist.

MOOTORI PEATAMINE

Mootori seiskamiseks:

– Lasta kävitushoob (7) lahti.
– Tõmmata ENNE pikendusjuhe (3) välja pesast (4) ja PÄRAST masina toitejuhe (2) pikendus-juhtmest (3).

7. MASINA KASUTAMINE

TÄHELEPANU!

Enda ja teiste ohutuseks:

1) Ärge kasutage masinat enne kasutusjuhendi põhjalikku lugemist. Öppida tundma juhtimisseadmeid ja masina otstarbekohast kasutamist. Öppida mootorit kiiresti seiskama.
2) Kasutada masinat ainult ettenähtud eesmärgil, seega "puude, mille mõõtmed on vastavuses saelati pikkusega, langetamiseks, jär-kamiseks ja okste laasimiseks" või sarnaste näitajatega puuesemete jaoks. Mistahes muu kasutus võib olla ohtlik ja masinat kahjustada, nii nagu ka lisaseadmete, mida käesolevas kasutusjuhendis ära toodud ei ole, kasutamine. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):
- hekkide tasandamine;
- nikerdustööd;
- aluste, kastide ja muu pakkematerjali lõi-kamine;
- mööbli või muu naelu, kruvisid või metallosi sisaldava lõikamine;
- lihakehade lõikamine;
- masina kasutamine esemete tõstmisel hoovana, nende nihutamisel või lõhku-misel;
- ikseeritud tugedele kinnitatud masina kasutamine.
3) Pidada meeles, et kasutaja vastutab ônnetuste ja kahjustuste eest, mis võivad tek-kida teistele inimestele või nende omandile.
4) Töö ajal kanda sobivat riietust. Oma edasimüüjalt saate te informatsiooni tööohutuse seisukohalt köige sobivamate kaitsematerjalide kohta. Kasutage vibratsioonikindlaid kindaid. Köik ülalnimetatud ettevaatusabinõud ei garanteeri Raynaudi sündroomi või karpaalkanali sündroomi ohu vältimist. Seetõttu soovitatakse inimestel, kes seda masinat pikaajaliselt kasutavad, kontrollida perioodiliselt käte ja sõrmede seisukorda.
Kui ilmnevad mõned ülalnimetatud sümp- tomitest, konsulteerige koheselt arstiga.
5) Töötada ainult päevavalguses või heas kunstvalguses.
6) Äärmiselt ettevaatlik tuleb olla metallae-dade läheduses teostatavate tööde puhul.
7) Vältida keti kokkupuutumist elektrijuht-mega. Pikendusjuhtme ootamatu lahtitule-

mise vältimiseks kasutada juhtmehoidjat, kontrollides samal ajal, et juhe siseneks pesasse õigesti ja ilma jõudu kasutamata. Ärge katsuge kunagi voolu all olevat elektrijuhet, kui see on halvasti isoleeritud. Kui pikendusjuhe saab kasutamise ajal viga, ei tohi seda puudutada, ja see tuleb kohe elektrivõrgust välja võtta.

8) Pöörata tähelepanu sellele, et saelatt ei põrkuks vastu võõrkehasid ja et keti liikumisest tingituna ei lendaks materjalitükke.

9) Peatada mootor ja võtta masin elektrivõrgust välja:

• iga kord, kui masin jääb järelvalveta;
• enne kui hakata masinat kontrollima, pu-hastama või seda hooldama;
• kui muruniitja saab löögi võõrkehalt. Kontrollida võimalikke kahjustusi ja teha vajalikud parandused, enne kui masinat uuesti kasutama hakatakse;
• kui masin hakkab ebanormaalselt vibreerima (Uurida kiiresti välja vibratsiooni põhjus ja kontrollida vastavas teeninduskeskuses);
• kui masinat ei kasutata.

TÄHTIS

Alati tuleb meeles pidada, et

elektrisae vale kasutus võib segada teisi ja kah-justada keskkonda.

Austusest teiste ja keskkonna vastu:

• Vältida masina kasutamist kohtades ja ajal, mis võiksid häirida.
  – Jälgida täpselt kohalikke nõudeid, mis puudutavad lõikejääkide ümbertöötlust.
  – Jälgida täpselt kohalikke nõudeid ölide, kahjustatud osade või mistahes keskkonda kahjustavate elementide ümbertöötluse osas.
• Töö ajal eraldub keskkonda teatud kogus öli, mis on vajalik keti määrimiseks; seetõttu kasutada ainult bioloogiliselt lagunevaid ölisid,mis on spetsiaalseilt selleks kasutuseks.
• Tuleohu vältimiseks ei tohi sooja mootoriga masinat jätta lehtede ega kuiva rohu sisse.

TÄHELEPANU!

Masina kasutamine langetamiseks ja laasimiseks nõuab eriettevalmistust.

1. TÖÖ AJAL TEOSTATAVAD KONTROLLID

- Ketipinge kontrollimine

Töö ajal kett venib ja seetõttu tuleb pingutust pidevalt kontrollida.

TÄHTIS

Kasutuse algperioodil (või

pärast keti väljavahetamist) tuleb sagedamini kontrollida, kuna kett kohandub.

TÄHELEPANU!

Lõdva ketiga ei tohi töö-

tada, et vältida ohusituatsiooni, kus kett võiks soonest välja tulla.

Keti pinge reguleerimiseks toimida, nagu näidatud Ptk. 5.2.

- Õli juurdevoolu kontrollimine

TÄHTIS

Masinat ei tohi ôli juurdevoolu

puudumisel kasutada! Öli tase masinas on nähtav läbi läbipaistva indikaatori. Kontrollida, et iga kord masinat kasutades täidetakse ölimahuti.

TÄHELEPANU!

Tagada lati ja keti õige

asend öli juurdevoolu kontrollimise ajal.

Käivitada mootor ja kontrollida, kas ketiõli levib nagu näidatud joonisel (Joon. 13).

- Peatumine töö ajal (Ainult C 2.2 E/ET SE 2216 / 2216 Q - A 220 EQ)

Antud masinal on lülitiga kaitse ülepinge vastu. Juhul, kui kett blokeerub (näiteks löikemehhanismi blokeerumise, ketihammaste määrdumise või ülepinge töttu löikamise ajal) ülepinge lüliti katkestab automaatselt vooluga toitmise.

TÄHTIS

- Lüliti sekkub, kui voolu tu-

gevus ületab 30-35 A ja seda saab taastada manuaalselt surudes vastavat nuppu (1.15) 30 sekundit pärast täielikku mahajahtumist.

2. KASUTUSVÕIMALUSED JA LÕIKETEHNIKAD

Enne, kui esimest korda langetama või laasima hakata, on soovitav harjutada maas või puki peal olevate puudega, et sel moel masinat ja sobilikke töövõtteid tundma õppida.

TÄHELEPANU!

Töö ajal tuleb masinat

hoida alati kindlalt kahe käega.

TÄHELEPANU!

Mootor tuleb peatada

kohe, kui kett töö ajal peatub. Pöörata tähelepanu tagasilöögile, mis vöib tekkida lati kokkupuutumisel takistusega.

- Puu langetamine

- Kui samaaegselt teostavad kaks või enam inimest järkamis- või langetustöid, tuleb nimetatud töid teostada eraldi tsoonides, mille kaugus üksteisest on vähemalt kaks korda langetatud puu kõrgus. Ei ole soovitav langetada puid nii, et see seaks ohtu inimesed, põrkuks kokku elektriliinidega või tekiks mistahes muu materjaalne kahju. Kui puu puutub kokku elektriliiniga, tuleb sellest koheselt teatada elektrivõrgu eest vastutavale firmale.

- Soovitavalt olgu kettsaega töötaja ülevalpool maad, kuhu puu pärast langetamist tõenäoliselt veereb või kukub.

- Enne lõikamise jätkamist on kasulik ette valmistada lage taganemistee. Soovitavalt peaks taganemistee ulatuma ettenähtud langemisjoone taha otse ja diagonaalis, nagu näidatud Joon. 15.

– Enne langetamist, selleks et hinnata puu kukkumist, tuleb arvestada puu loomulikku kallet, suuremate okste kasvusuunda ja tuule suunda.

– Eemaldada puult mustus, kivid, kooretükid, naelad, metallosad ja traadid.

- Alumine lõige

Teha lõige 1/3 osas puu läbimõõdust, risti kukkumise suunaga, nagu näidatud Joon. 16.

Teha esmalt alumine horisontaalne lõige.

See väldib keti või juhtlati kinnijäämist teise lõike tegemisel.

• Tagumine langetamislõige

- Teha tagumine langetamislõige horisontaallõikest vähemalt 50 mm kõrgemal, nagu näidatud Joon. 16. Hoida tagumist langetamislõiget horisontaallõikega paralleelselt. Teha tagumine langetamislõige nii, et jääks piisavalt puud murde-kohaks. Murdekoha puu takistab tüve väändumist ja selle langemist vales suunas. Murdekohta ei tohi läbi lõigata.

- Kui langetamine läheneb murdekohale, hakkab puu langema. Kui esineb oht, et puu ei lange soovitud suunas või et võib tagasi vajuda ja väänata ketti, peatada lõikamine enne tagumise langetamislõike lõpuleviimist ja kasutada lõike avamiseks puust, plastikast või metallist kiilusid ja suunata puu soovitud kukkumisjoonele.

- Kui puu hakkab langema, tuleb kettsaag lõikest välja tömmata, peatada mootor, asetada kettsaag maha ja siis taganeda ettenähtud taganemisteele. Tähelepanu peab pöörama ülevalt kukkuvatele okstele ja vaatama, kuhu astuda.

- Puu okste laasimine

Laasima tähendab okste eemaldamist langenud puult. Laasimisel tuleb alles jätta alumised, suuremad oksad tüve toetamiseks maapinnal. Eemalda väikesed oksad ainsa lõikega nagu näidatud Joon.17. Parem on lõigata pinge all olevaid oksi alt-poolt ülespoole, et vältida kettsae kallutamist.

TÄHELEPANU!

Pöörata tähelepanu okste toetuspunktidele maapinnal, võimalusele, et nad on pinge all, oksa võimalikule suunamuutusele lõikamise ajal ja puu võimalikule ebastiilsusele pärast oksa äralõikamist.

- Tüve järkamine

Järkama tähendab tüve tükeldamist pikisuunas. Tähtis on tagada kindel tugi jalgadele ja et teie keharaskus oleks jagatud võrdselt kahele jalale. Kui võimalik, tuleks tüve tõsta ja toetada okste, palkide või pakkudega. Lõike lihtsustamiseks järgida lihtsaid suundi.

- Kui tüvi toetub kogu oma pikkusele, nagu näidatud Joon. 18A, tuleb lõigata ülevalt (ülemine järkamine).

- Kui tüvi toetub ainult ühele otsale, nagu näidatud Joon. 18B, tuleb lõigata 1/3 alumise poole dia-meetrist (alumine järkamine). Järgmisena tuleb teha lõplik lõige, järgates ülevalt poolt, et jõuda

esimese lõikeni.

- Kui tüvi toetub mõlemale otsale, nagu näidatud Joon. 18C, tuleb lõigata 1/3 diameetrist alustades ülevalt poolt (ülemine järkamine). Siis jätkata lõpulõikega, tehes alumine järkamine 2/3 alt-poolt, et jõuda esimese lõikeni.

- Tüve järkamist kergendab toetamisküünise kasutamine (Joon. 18D).

- Sisestada toetamisküünis tüvesse ning küh-nisele surudes teha saega kaarekujuline lii-gutus, mis võimaldab latil puusse siseneda.

- Kui vaja, korrata operatsiooni mitu korda, muutes toetamisküünise toetuspunkti.

- Kui järgatakse palki kallakul, tuleb alati olla kõrgemal, nagu näidatud Joon. 19. Töö käigus lõike lõpetamisel tuleb kontrolli säilitamiseks vähendada lõike survet ilma sae käepidemete haaret nõrgendamata. Tuleb vältida sae kokkupuudet maapinnaga.

– Lõikamise lõppedes oodata, et saag seiskub, enne kui seda nihutada. Ühe puu juurest teise juurde minnes tuleb alati saag välja lülitada.

3. TÖÖ LÖPP

Töö lõpus:

• Peatada mootor nagu varem näidatud (Ptk. 6).
  – Oodata, kuni kett seiskub ja lasta masinal jah-tuda.
  – Eemaldada ketilt kogu saepuru ja ölijäägid.
• Tugeva määrdumise või vaiguga kokkupuute korral võtta kett maha ja panna see paariks tunniks vastava puhastusvahendiga anumasse. Seejärel loputada see puhtas vees ja pihustada enne masinale tagasi paigaldamist vastava korrosioonivastase tootega.
• Enne masina ärapanemist monteerida latikaitse.

TÄHELEPANU!

Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha jah-tuda. Tuleohu vähendamiseks puhastada ma-sin seapuru jääkidest, oksakestest, lehtedest ja liigsest määrderasvast; anumaid lõikejää-nustega ei tohi jätta kinnisesse ruumi.

8. HOOLDUS JA HOIULEPANEK

TÄHELEPANU!

Enda ja teiste ohutuseks:

• Korrektne hooldus tagab masina töökindluse ja ohutuse pikema aja jooksul.
• Et olla kindel masina ohutus töötamises, tu- leb kõik mutrid ja kruvid alati hoida tugevalt kinnitatuna.
• Ärge kasutage masinat kunagi kulunud või kahjustatud osadega. Kahjustatud osad tu- leb välja vahetada ning mitte kunagi paran- dada.
• Kasutada ainult originaalvaruosi. Mittekvaliteetsed varuosad võivad kahjustada masinat ja olla ohuks turvalisusele.

TÄHELEPANU!

Hooldustööde ajal:

• Võtta masin elektrivõrgust välja.
• Kanda kaitsekindaid saelatti ja ketti puudutavate operatsioonide puhul.
• Hoida peal latikaitsed, väljaarvatud latti en- nast ja ketti puudutavate tööde puhul.
• Loodusesse ei tohi visata ôlisid ega muid reostavaid materjale.

1. MOOTORI JAHUTAMINE

Vältimaks mootori ülekuumenemist ja kahjustumist, tuleb jahutusõhu restid hoida alati puhtana ning vabana saepurust ja jääkidest.

2. KETIPIDUR

Kontrollida sagedasti ketipiduri töökorda.

3. KETI HAMMASRATAS (Joon. 20)

Kontrollida sagedasti hammasratta olukorda ning see välja vahetada, kui kulumine on suurem kui 0,5 cm.

Ei tohi monteerida uut ketti kulunud hammasrattaga ja vastupidi.

4. KETIPIDURI POLT

See telg on tähtis turvaelement, kuna takistab keti kontrollimatut liikumist.

Kontrollida sagedasti telje seisukorda ja vahetada see kahjustuse korral välja.

5. KINNITUSED

Kontrollida regulaarselt köikide kruvide ja mutrite kinnitust ja seda, et käepidemed oleks tugevalt kinnitatud.

6. KETI TERITAMINE

TÄHELEPANU!

Ohutus- ja efektiivsuskaalutlustel on väga oluline, et lõikemehhanismid oleks hästi teritatud. Kõik ketti ja latti puudu- tavad operatsioonid nõuavad nende korrekt- seks läbiviimiseks vastavaaid oskusi ja vaja- likku tehnikat; ohutuskaalutlustel tuleb ühendust võtta edsimüüjaga.

Teritamine on vajalik, kui:

• Saepuru on jahune.
- Lõige ei ole sirgjooneline.
• Vibratsioon suureneb.

- Lõikamisel tuleb kasutada suuremat jõudu.

Spetsiaalses teeninduskeskus teostatud terita-misprotseduur tehakse vastavate masinatega, mis tagavad materjali minimaalse kulumise ning köikide hammaste ühtlase teritamise.

Kett tuleb välja vahetada, kui:

– Lõikehamba pikkus on 5 mm või vähem;
- keti lülidevahelised neediühendused on liiga lõdvad.

7. ÖLIMAHUTI TÜHJENDAMINE JA PUHAS-TAMINE (Ainult bioloogilise ketiöli kasutamise korral)

Teatud tüüpi bioloogilise öli kasutamine vöib peale teatud kasutusaega tekitada setet ja sadet.

Sellisel juhul tuleb enne masina pikemat tööpausi:

– eemaldada kett ja latt;
- tühjendada ölipaak;
– valada paaki vastavat puhastusvahendit poole paagi ulatuses;

– sulgeda mahuti korgiga ja panna masin tööle kuni kogu puhastusvahend on välja tulnud.

Pidada meeles, et enne masina järgmist kasutust tuleb lisada öli.

8. SAELATI HOOLDUS (Joon. 21)

Lati ebaühtlase kulumise vältimiseks tuleb seda regulaarselt ümber keerata.

Lati töökorras hoidmiseks tuleb:

• Vastava ölipressi abil määrida pöördvölli padja-kesi (kui on olemas).
  – Puhastada lati soont vastava harjaga.
  – Puhastada õli sissevooluavasid.
  – Lameda viiliga eemaldada eemalseisvad servad ja tasandada võimalikud ebatasasused soonte vahel.

Latt tuleb välja vahetada, kui:

– soone sügavus on väiksem kui edasiveolülide körgus (need ei tohi põhjani ulatuda);
- soone sisemine sein on niivõrd kulunud, et kett kaldub küljele.

9. ELEKTRIJUHTMED

TÄHELEPANU!

Kontrollige perioodiliselt sukorda ja vahetage välja, statud või isolatsioon on

Kui masina toitejuhe on kahjustatud, tuleb see välja vahetada ainult originaalvaruosaga kas edasimüüja või autoriseeritud keskuse poolt.

10. ERAKORRALISED HOOLDUSTÖÖD

Kõik hooldustööd, mida käesolevas juhendis kirjeldatud ei ole, tuleb läbi viia ainult edasimüüja juures.

Selleks sobimatutes kohtades või ebakompetentsete inimeste poolt teostatud tööd toovad kaasa garantii katkemise.

11. HOIULEPANEK

Masinat tuleb hoida kuivas, ilmastikukindlas ruumis ja latikaitse peab olema korralikult peale monteeritud.

9. RIKKED JA PARANDAMINE

TÄHTIS

Antud kasutusjuhendis toodud informatsiooni tähelepanelik lugemine annab masina kohta head teadmised ja järgnevad juhtnöörid võimaldavad ära tunda ning osata silmitsi seista kõige üldisemate töösituatsioonidega. Mistahes muu rikke või problemi puhul võtta ühendust Autoriseeritud Teeninduskeskusega.

- Masin ei käivitu:

• kontrollida, et pistikupesas oleks vool.
• kontrollida, et toite- ja pikendusjuhe oleksid terved.

- Kett ei käi ringi:

- kontrollida, et eesmine kaitse oleks paigaldatud tahapoole.

- Õli ei voola juurde:

- kontrollida, et paagis oleks öli ja vajadusel pu-hastada (0.7).

- Sädemete teke:

- võtta ühendust edasimüüjaga mootori ja harjade kontrolliks.

10. LISASEADMED

Tabelis on toodud nimekiri kõikidest võimalikest lati ja keti kombinatsioonidest, tähistus kasutamiseks iga masina jaoks on märgitud sümboliga “*”.

Kuna lati ja keti valik, ra- amine väga erinevate ka-

sutusvõimaluste juures on kasutaja otsustada oma äranägemise järgi, on kasutajal ka täielik vastutus sellest tulenevate mistahes võimalike kahjustuste eest. Kahtluste või iga lati ja keti omaduste puuduliku tundmise korral tuleb ühendust võtta edasimüüjaga või spetsiaalse aianduskeskusega.

Saelati ja keti kombinatsioonid

Samm SAELATT KETT Modello
Tolli	PikkusTolli / cm	KanaliLaiusTolli / mm Kood	Kood		A 180 EC 1.8 E • C 1.8 ET SE 1814SE 1814 Q	SE 2014SE 2014 Q	A 200 E • XC 120 QCP 2.0 QC 2.0 E • C 2.0 ETSE 2016 • SE 2016 Q	A 220 EQC 2.2 E • C 2.2 ETS E 2216SE 2216 Q
3/8"	14" / 35 cm	0,050" / 1,3 mm	118800388/0	4113703	*	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	118800389/0	4113706			*	*

GGP ITALY SPA

Via del Lavoro, 6

I-31033 Castelfranco Veneto (TV) ITALY

GLOBAL GARDEN PRODUCTS
