MANUALE UTENTE SE 2016 Q STIGA

ITALIANO - Istruzioni Originali IT

ENGLISH - Translation of the original instructions (Istruzioni Originali) ....EN

FRANÇAIS - Traduction de la notice originale (Istruzioni Originali) ...... FR

HRVATSKI - Prijevod originalnih uputa (Istruzioni Originali) ...... HR

SVENSKA - Översättning av bruksanvisning i original (Istruzioni Originali) SV

vogliamo anzitutto ringraziarla per la preferenza accordata ai nostri prodotti e ci auguriamo che l'uso di questa sua macchina le riservi grandi soddisfazioni e risponda appieno alle aspettative. Questo manuale è stato redatto per consentirle di conoscere bene la sua macchina e di usarla in condizioni di sicurezza ed efficienza; non dimentichi che esso è parte integrante della macchina stessa, lo tenga a portata di mano per consultarlo in ogni momento e lo consegni assieme alla macchina il giorno in cui dovesse cederla o prestarla ad altri.

Questa sua nuova macchina è stata progettata e costruita secondo le normative vigenti, risulta sicura ed affidabile se usata nel pieno rispetto delle indicazioni contenute in questo manuale (uso previsto); qualsiasi altro impiego o l'inosservanza delle norme di sicurezza d'uso, di manutenzione e riparazione indicate è considerato come "uso improprio" e comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull'utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

Per questo attrezzo elettrico, indipendentemente dagli obblighi del commerciante di fronte al consumatore, concediamo la seguente garanzia.

Il periodo della garanzia è di 24 mesi ed esso ha inizio al momento dell'acquisto, il quale è da comprovare mediante lo scontrino fiscale. Se l'apparecchio viene utilizzato in modo commerciale, o se viene affittato, questo periodo è ridotto a 12 mesi. Sono esclusi dalla garanzia: le componenti soggetti ad usura e danni che sono causati dall'utilizzo di accessori non conformi, da riparazioni con componenti non originali, dall'utilizzo di troppa forza, da colpi e rotture come anche il sovraccarico volontario del motore. La sostituzione nell'ambito della garanzia si riferisce unicamente alle componenti difettose e non agli apparecchi completi. Le riparazioni, nell'ambito della garanzia, si devono eseguire unicamente presso officine autorizzate o presso il servizio clienti dello stabilimento. Al momento di un intervento non autorizzato, la garanzia cessa di persistere.

Tutte le spese di spedizione e qualsiasi altra spesa successiva sono a carico del cliente.

Nel caso dovesse riscontrare qualche leggera differenza fra quanto qui descritto e la macchina in suo possesso, tenga presente che, dato il continuo miglioramento del prodotto, le informazioni contenute in questo manuale sono soggette a modifiche senza preavviso o obbligo di aggiornamento, fermo restando però le caratteristiche essenziali ai fini della sicurezza e del funzionamento. In caso di dubbio contatti il suo rivenditore. Buon lavoro!

INDICE

1. Identificazione dei componenti principali ...... 2
2. Simboli 3
3. Avvertenze per la sicurezza 4
4. Montaggio della macchina 6
5. Preparazione al lavoro 7
6. Avviamento - Arresto del motore 8
7. Utilizzo della macchina 9
8. Manutenzione e conservazione ..... 12
9. Inconvenienti e rimedi 13
10. Accessori 14

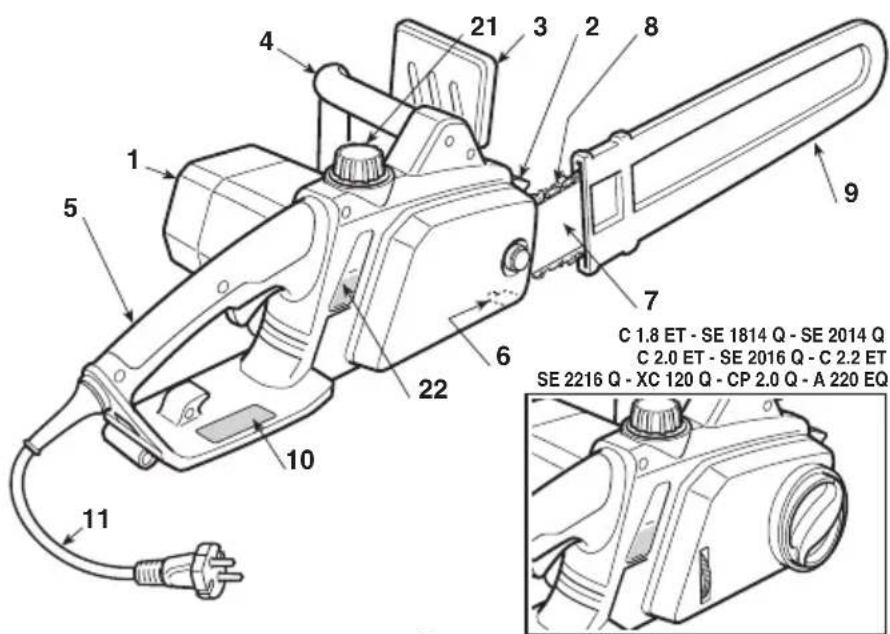

1. IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI

COMPONENTI PRINCIPALI

1. Unità motrice
2. Arpione
3. Protezione anteriore della mano
4. Impugnatura anteriore
5. Impugnatura posteriore
6. Perno ferma catena
7. Barra
8. Catena
9. Copribarra
10. Etichetta matricola
11. Cavo di alimentazione

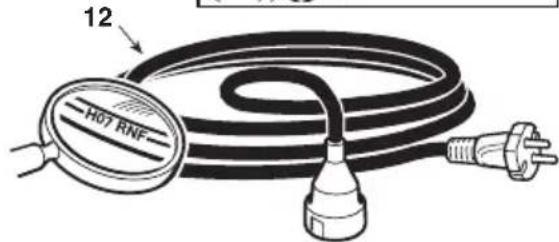

12. Prolunga (non fornita)

C 1.8 ET - SE 1814 Q - SE 2014 Q C 2.0 ET - SE 2016 Q - C 2.2 ET SE 2216 Q - XC 120 Q - CP 2.0 Q - A 220 EQ

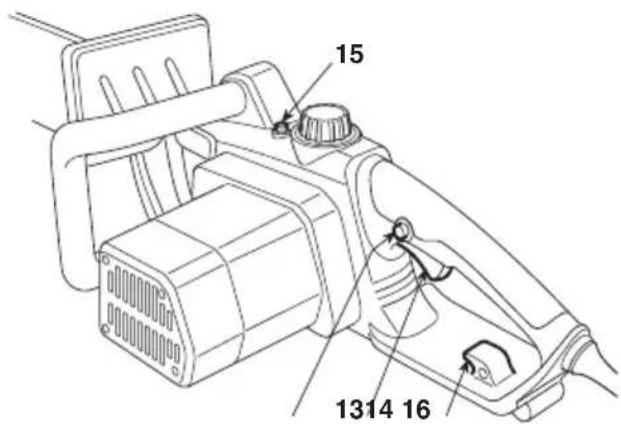

COMANDI E RIFORNIMENTI

1. Leva interruttore
2. Pulsante di sicurezza
3. Pulsante ripristino (Solo per C 2.2 E/ET SE 2216 / 2216 Q - A 220 EQ)

4. Aggancio prolunga

5. Tappo serbatoio olio catena

6. Indicatore livello olio catena

ETICHETTA MATRICOLA

10.1) Marchio di conformità secondo la direttiva 2006/42/CE
10.2) Nome ed indirizzo del costruttore
10.3) Livello di potenza acustica LWA secondo la direttiva 2000/14/CE
10.5) Modello di macchina
10.6) Numero di matricola
10.7) Anno di costruzione
10.8) Tensione e Frequenza di alimentazione
10.9) Potenza del motore
10.10) Doppio isolamento
10.11) Codice articolo
10.12) Paese di fabbricazione
10.13) Lunghezza massima ammissibile della barra. È vietato l'uso di barre di lunghezza maggiore di quella indicata

12 H07 RNF

15 1314 16

10.1 10.12 10.13 10.5 10.2 CE Area Made in PRC Electric Chainsaw TV GS V~ Hz W LWA dB 10.10 10.8 10.9 0.6 10.7 10.11

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile. Se le apparecchiature elettriche vengono smaltite in una discarica o nel terreno, le sostanze nocive possono raggiungere la falda acquifera ed entrare nella catena alimentare, danneggiando la vostra salute e benessere. Per informazioni più approfondite sullo smaltimento di questo prodotto, contattare l'Ente competente per lo smaltimento dei rifiuti domestici o il vostro Rivenditore.

Valori massimi di rumorosità e vibrazioni [1] Modello		A 180 EC 1.8 E • C 1.8 ETSE 1814SE 1814 Q	SE 2014SE 2014 Q	A 200 E • XC 120 QCP 2.0 QC 2.0 E • C 2.0 ETSE 2016SE 2016 Q	A 220 EQC 2.2 E • C 2.2 ETSE 2216SE 2216 Q
Livello di pressione acustica orecchio operatore (EN ISO 22868)	dB(A)	94,3	95,1	95,1	96,1
- Incertezza di misura (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Livello di potenza acustica misurato (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
- Incertezza di misura (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Livello di vibrazioni (ISO 22867)	m/sec ^2	4,686	4,916	4,916	5,285
- Incertezza di misura (2006/42/CE - EN 12096)	m/sec ^2	1,5	1,5	1,5	1,5
DATI TECNICI
Tensione di alimentazione	V~	230 - 240	230 - 240	230 - 240	230 - 240
Frequenza di alimentazione	Hz	50	50	50	50
Protezione sovraccarico	A	16	16	16	16
Potenza del motore	W	1800	2000	2000	2200
Lunghezza barra	cm	35	35	40	40
Lunghezza di taglio	cm	33,5	33,5	38,5	38,5
Velocità catena	m/sec	14	14	14	14
Peso	kg	5,00	5,05	5,30	5,42
Olio	ml	130	130	130	130

[1]
Avvertenza:
Il valore di vibrazioni indicato è stato determinato con una attrezzatura standardizzata e può essere utilizzato sia per il confronto con altre apparecchiature elettriche sia per la stima provvisoria del carico tramite le vibrazioni
ATTENZIONE!
Il valore delle vibrazioni può variare in funzione dell'utilizzo della macchina e del suo allestimento ed essere superiore a quello indicato. È necessario stabilire le misure di sicurezza a protezione dell'utilizzatore che devono basarsi sulla la stima del carico generato dalle vibrazioni nelle condizioni reali di utilizzo. A tale proposito devono essere prese in considerazione tutte le fasi del ciclo di funzionamento quali ad esempio, lo spegnimento o il funzionamento a vuoto.

2. SIMBOLI

1) 2) L'operatore addetto a questa macchina, u - sa ta in condizioni normali per uso giornaliero continuativo, può essere esposto ad un livello di ru - more pari o superiore a 85 dB (A). Indossare de gli occhiali di sicurezza e una protezione acu stica.
2) Avvertimento!
3) Prima di usare questa macchina leggere il manuale di istruzioni.
4) Non esporre alla pioggia (o all'umidità).
5) Indossare robusti guanti da lavoro.

6) Scollegare immediatamente la spina dalla pre - sa di corrente se il cavo (o la prolunga) è danneggiato o tagliato.
7) Pericolo di contraccolpo (kickback)! Il contraccolpo provoca lo spostamento brusco e senza controllo della macchina verso l'operatore.
8) Impugnare saldamente la macchina conentrambe le mani, per permettere il controllo della macchina e ridurre il rischio di contraccolpo.

SIMBOLI ESPLICATIVI SULLA MACCHINA (se presenti)

11 12 13 14 15

11) Senso di montaggio della catena
12) Freno catena
13) Senso di scorrimento della catena

14) Serbatoio olio catena
15) Tensione della catena

3. AVVERTENZE PER LA SICUREZZA

COME LEGGERE IL MANUALE

Nel testo del manuale, alcuni paragrafi contenenti informazioni di particolare importanza sono contrassegnati con diversi gradi di evidenziazione, il cui significato è il seguente:

NOTA

oppure

IMPORTANTE

Fornisce precisazioni o altri elementi a

quanto già precedentemente indicato, nell'intento di non danneggiare la macchina, o causare danni.

ATTENZIONE!

Possibilità di lesioni personali o a ter -

zi in caso di inosservanza.

PERICOLO!

Possibilità di gravi lesioni personali o

a terzi con pericolo di morte, in caso di inosservanza.

AVVERTENZE GENERALI DI SICUREZZA PER GLI UTENSILI ELETTRICI

ATTENZIONE!

Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. L'inosservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze e le istruzioni per consultarle in futuro. Il termine “utensile elettrico” citato nelle avvertenze si riferisce alla vostra apparecchiatura con alimentazione dalla rete elettrica.

1) Sicurezza dell'area di lavoro

a) Tenere pulita e bene illuminata l'area di lavoro. Aree sporche e disordinate facilitano gli incidenti.
b) Non usare l'utensile elettrico in ambienti a rischio di esplosione, in presenza di liquidi infiammabili, gas o polvere. Gli utensili elettrici generano scintille che possono incendiare la polvere o i vapori.
c) Tenere lontani i bambini e gli astanti quando si usa un utensile elettrico. Le distrazioni possono causare la perdita di controllo.

2) Sicurezza elettrica

a) La spina dell'utensile elettrico deve essere compatibile con la presa di corrente. Non modificare mai la spina. Non usare adattatori con gli utensili elettrici dotati di messa a terra. Le spine non modificate e adatte alla presa riducono il rischio di scossa elettrica.
b) Evitare il contatto del corpo con superfici a massa o a terra, come tubi, radiatori, cucine, frigoriferi. Il rischio di scossa elettrica aumenta se il corpo viene a trovarsi a massa o a terra.
c) Non esporre gli utensili elettrici alla pioggia o ambienti bagnati. L'acqua che penetra in un utensile elettrico aumenta il rischio di scossa elettrica.
d) Non usare il cavo impropriamente. Non usare il cavo per trasportare l'utensile, tirarlo o per scollegarlo dalla presa. Tenere il cavo lontano da calore, olio, spigoli vivi o parti in movimento. Un cavo danneggiato o impigliato aumenta il rischio di scossa elettrica.
e) Quando si impiega l'utensile elettrico all'esterno, utilizzare un cavo di prolunga adatto per uso esterno. L'uso di un cavo di prolunga adatto per uso esterno riduce il rischio di scossa elettrica.
f) Se non è evitabile l'uso di un utensile elettrico in un ambiente umido, usare una presa di corrente protetta da un interruttore

differenziale (RCD-Residual Current Device). L'uso di un RCD riduce il rischio di scossa elettrica.

3) Sicurezza personale

a) Rimanere attenti, controllare quello che si sta facendo e usare buonsenso quando si usa un utensile elettrico. Non usare l'utensile elettrico quando si è stanchi o sotto l'influenza di droghe, alcool o medicinali. Un momento di disattenzione mentre si usa un utensile elettrico può causare gravi lesioni personali.

b) Utilizzare abiti protettivi. Indossare sempre occhiali protettivi. L'uso di un equipaggiamento personale di protezione come mascherine antipolvere, calzature di sicurezza antiscivolo, elmetti protettivi o cuffie per l'udito, riduce le lesioni personali.

c) Evitare avviamenti non intenzionali. Accertarsi che l'interruttore sia in posizione «OFF» prima di inserire la spina, afferrare o trasportare l'utensile elettrico. Trasportare un utensile elettrico con il dito sull'interruttore o collegarlo alla presa con l'interruttore in posizione «ON» facilita gli incidenti.

d) Rimuovere ogni chiave o utensile di regolazione prima di azionare l'utensile elettrico. Una chiave o un utensile che rimane a contatto con una parte rotante può provocare lesioni personali.

e) Non sbilanciarsi. Mantenere sempre appoggio ed equilibrio adeguati. Questo permette un controllo migliore dell'utensile elettrico in situazioni inaspettate.

f) Vestirsi in modo appropriato. Non indossare vestiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti a distanza dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

g) Se vi sono dispositivi da collegare a impianti per l'estrazione e la raccolta di polvere, accertarsi che sia no collegati e usati in maniera appropriata. L'uso di que sti dispositivi può ridurre i rischi correlati alla polvere.

4) Uso e salvaguardia dell'utensile elettrico

a) Non sovraccaricare l'utensile elettrico. Usare l'utensile elettrico adatto al lavoro. L'utensile elettrico adeguato eseguirà il lavoro meglio ed in modo più sicuro, alla velocità per la quale è stato progettato.
b) Non utilizzare l'utensile elettrico se l'interruttore non è in grado di avviarlo o arrestarlo regolarmente. Un utensile elettrico che non può essere azionato dall'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente prima di eseguire ogni regolazione o cambio di accessori, o prima di riporre l'utensile elettrico. Queste misure preventive di sicurezza riducono il rischio di avviamento accidentale dell'utensile elettrico.
d) Riporre gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non permettere l'uso dell'utensile elettrico a persone che non abbiano familiarità con l'utensile stesso e con queste istruzioni. Gli utensili elettrici sono pericolosi nelle mani di utilizzatori inesperti.
e) Curare la manutenzione degli utensili elettrici. Verificare che le parti mobili siano allineate e libere nel movimento, che non vi siano rotture di parti e qualsiasi altra condizione che possa influenzare il funzionamento dell'utensile elettrico. In caso di danni, l'utensile elettrico deve essere riparato prima di usarlo. Molti incidenti sono causati da una scarsa manutenzione.
f) Tener affiliati e puliti gli organi di taglio. Una adeguata manutenzione degli organi di taglio, con taglienti ben affiliati, li rende meno soggetti ad incepparsi e più facili da controllare.
g) Usare l'utensile elettrico e gli accessori relativi secondo le istruzioni fornite, tenendo presente le condizioni di lavoro e il

tipo di lavoro da eseguire. L'uso di un utensile elettrico per operazioni diverse da quelle previste può provocare situazioni di pericolo.

5) Assistenza

a) Far riparare l'utensile elettrico da personale qualificato, impiegando solo ricambi originali. Questo permette che venga mantenuta la sicurezza dell'utensile elettrico.

AVVERTIMENTI DI SICUREZZA DELLE SEGHE A CATENA

• Mantenere tutte le parti del corpo lontane dalla catena dentata mentre la sega a catena è in funzione. Prima di avviare la sega a catena, sincerarsi che la catena dentata non sia a contatto con alcunché. Un momento di disattenzione mentre si fanno-funzionare le seghe a catena può far sì che i vestiti o il corpo rimangano impigliati nella catena dentata.
• La mano destra deve sempre afferrare l'impugnatura posteriore e la mano sinistra l'impugnatura frontale. Non si dovrebbe mai invertire le mani nel tenere la sega a catena, poiché aumenta il rischio di incidenti alla propria persona.
• Indossare degli occhiali di sicurezza e una protezione acustica. Si raccomandano altri dispositivi di protezione per la testa, le mani ed i piedi. Indossare dei vestiti di protezione adeguati ridurrà gli incidenti corporali provocati da schegge volanti come pure il contatto accidentale con la sega dentata.
• Non usare una sega a catena su un albero. L'azionamento di una sega a catena mentre si sta su un albero può provocare delle ferite corporali.
• Mantenere sempre un corretto punto di appoggio del piede e far funzionare la sega a catena solamente stando su una superficie fissa, sicura e a livello. Le superfici scivolose o in stabili, come le scale, possono provocare una perdita di equilibrio o di controllo della sega a catena.
• Quando si taglia un ramo che è sotto tensione, bisogna fare attenzione al rischio di un contraccolpo. Quando la tensione delle fibre di legno si rilascia, il ramo caricato con effetto di ritorno può colpire l'operatore e/o proiettare la sega a catena fuori controllo.
• Usare estrema cautela quando si tagliano cespugli e arbusti giovani. I materiali sottili possono incastrarsi nella catena dentata e venire proiettati nella vostra direzione e/o facendovi perdere l'equilibrio.
• Trasportare la sega a catena per l'impugnatura frontale quando è spenta mantenendola lontana dal vostro corpo. Quando si trasporta o si ripone la sega a catena bisogna sem pre mettere la copertura della barra di guida. Maneggiare correttamente la sega a catena ridurrà la probabilità di con fatto fortuito con la catena dentata mobile.
• Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena e per gli accessori di ricambio. Una catena le cui tensione e lubrificazione non siano corrette può sia rompersi che accrescere il rischio di contraccolpo.
• Mantenere le impugnature asciutte, pulite e senza tracce di olio e di grasso. Le impugnature grasse, oliose sono scivolose, provocando così una perdita di controllo.
• Tagliare unicamente il legno. Non impiegare la sega a catena per usi non previsti. Per esempio: non utilizzare la sega a catena per tagliare dei materiali plastici, materiali per l'edilizia oppure materiali che non siano di legno. L'utilizzo della sega a catena per delle operazioni diverse da quelle previste può dare origine a situazioni di pericolo.

CAUSE DEL CONTRACCOLPO E PREVENZIONE PER L'OPERATORE

Si può avere un contraccolpo quando la punta o l'estremità della bar ra di guida tocca un oggetto, oppure quando il legno si racchiude in sé serrando la catena dentata nella sezione di taglio.

Il contatto dell'estremità può, in certi casi, provocare improvvisamente una reazione inversa, spingendo la barra di guida verso l'alto e all'indietro verso l'operatore.

Il serraggio della catena dentata sulla parte superiore della barra di guida può spingere rapidamente all'indietro la catena dentata verso l'operatore.

L'una o l'altra di dette reazioni può causare una perdita di controllo della sega, provocando così gravi incidenti alla persona. Non bisogna contare esclusivamente sui dispositivi di sicurezza integrati nella sega.

All'utilizzatore di una sega a catena, conviene prendere diversi provvedimenti per eliminare rischi di incidenti o di ferite nel corso del lavoro di taglio. Il contraccolpo è il risultato di un cattivo uso dell'utensile e/o di procedure o di condizioni di funzionamento non corrette e può essere evitato prendendo le precauzioni appropriate specificate di seguito:

• Tenere la sega in modo fermo con entrambe le mani, con i pollici e le dita attorno alle impugnature della sega a catena, e mettere il vostro corpo e le braccia in una posizione che vi permetta di resistere alle forze di contraccolpo. Le forze di contraccolpo possono essere controllate dall'operatore se si sono prese le precauzioni del caso. Non lasciar partire la sega a catena.
• Non tendere le braccia troppo lontano e non tagliare al di sopra dell'altezza della spalla. Ciò contribuisce a evitare i contatti involontari con le estremità e permette un migliore con trollo della sega a catena nelle situazioni impreviste.
• Utilizzare unicamente le guide a barra e le catene specificate dal costruttore. Guide e catene di ricambio non adeguate possono dar origine a una rottura della catena e/o a dei contraccolpi.
• Attenersi alle istruzioni del costruttore che riguardano l'affilatura e la manutenzione della sega a catena. Undecremento del livello della profondità può portare a un aumento dei contraccolpi.

- Tecniche di utilizzo della elettrosega

Osservare sempre le avvertenze per la sicurezza e attuare le tecniche di taglio più adatte al tipo di lavoro da eseguire, secondo le indicazioni e gli esempi riportati nelle istruzioni d'uso (vedi cap. 7).

Sistemare il cavo di alimentazione in modo che non si impigli nei rami o in altri ostacoli.

- Movimentazione della elettrosega in sicurezza

Ogni volta che è necessario movimentare o trasportare la macchina occorre:

• spegnere il motore, attendere l'arresto della catena e scollegare la macchina dalla rete elettrica;
• applicare la protezione copribarra;
• afferrare la macchina unicamente dalle impugnature e orientare la barra nella direzione contraria al senso di marcia.

Quando si trasporta la macchina con un automezzo, occorre posizionarla in modo da non costituire pericolo per nessuno e bloccarla saldamente.

• Raccomandazioni per i principianti

Prima di affrontare per la prima volta un lavoro di abbattimento o di sramatura, è opportuno:

• aver seguito un addestramento specifico sull'uso di questo tipo di attrezzatura;
• aver letto accuratamente le avvertenze di sicurezza e le istruzioni d'uso contenute nel presente manuale;
• esercitarsi su ceppi a terra o fissati a cavalletti, in modo da acquisire la necessaria familiarità con la macchina e le tecniche di taglio più opportune.

4. MONTAGGIO DELLA MACCHINA

CONTENUTO DELL'IMBALLO

L'imballo della macchina contiene:

• l'unità motrice,
• la barra,
• la catena,
• la protezione copribarra,
• la busta con la dotazione e i documenti.

IMPORTANTE

La macchina è fornita con la barra e la catena smontate e con il serbatoio dell'olio vuoto.

ATTENZIONE!

Lo sballaggio e il comple- ggio devono essere effet- cie piana e solida, con spa - a movimentazione della balli, avvalendosi sempre priati.

Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti.

MONTAGGIO DELLA BARRA E DELLA CATENA

ATTENZIONE!

Indossare sempre robusti ar maneggiare la barra e la massima attenzione nel barra e della catena per non ricurezza e l'efficienza del o di dubbi, contattare il vo -

Prima di montare la barra, accertarsi che il freno del la catena non sia inserito; questo si ottiene quando la protezione anteriore della mano è com- pletamente tirata all'indietro, verso il corpo macchina.

ATTENZIONE!

Assicurarsi che la mac- gata alla presa di corrente.

• MACCHINE CON TENDICATENA STANDARD

• Rimuovere la protezione in gomma (1a) e svitare il dado (1) e rimuovere il carter, per accedere al pignone di trascinamento e alla sede della barra (Fig. 1).
• Montare la catena sulla barra, facendo attenzione a rispettare il senso di scorrimento; se la punta della barra è munita di pignone di rinvio, curare che le maglie di trascinamento della ca

tena si inseriscano correttamente nei vani del pi- gnone (Fig. 2).

• Montare la barra (2) inserendo il prigioniero nella scanalatura, spingerla verso la parte po ste riore del corpo macchina e avvolgere la ca tena attorno al pignone di trascinamento (Fig. 3).
• Verificare che il perno del tendicatena (3) sia correttamente inserito nell'apposito foro della barra (Fig. 4); in caso contrario, agire opportunamente con un cacciavite sulla vite (4) del tendicatena, fino al completo inserimento del perno (Fig. 5).
• Rimontare il carter, senza serrare il dado (1).
• Agire opportunamente sulla vite tendicatena (4) fino ad ottenere la corretta tensione della catena (Fig. 5).
• Tenendo la barra sollevata, serrare a fondo il dado (1) del carter, mediante la chiave in dotazione e rimontare la protezione in gomma (1a) (Fig. 6).

• MACCHINE CON TENDICATENA RAPIDO

• Svitare la manopola (11) e rimuovere il carter, per accedere al pignone di trascinamento e alla sede della barra (Fig. 1a).
• Montare la catena sulla barra, facendo attenzione a rispettare il senso di scorrimento; se la punta della barra è munita di pignone di rinvio, curare che le maglie di trascinamento della catena si inseriscano correttamente nei vani del pignone (Fig. 2).
• Montare la barra (2) inserendo il prigioniero nella scanalatura, spingerla verso la parte po ste riore del corpo macchina e avvolgere la ca tena attorno al pignone di trascinamento (Fig. 3).
• Rimontare il carter, senza serrare la manopola (11). Verificare che il perno del tendicatena (3) sia correttamente inserito nell'apposito foro della barra (Fig. 4); in caso contrario, agire opportunamente sulla ghiera (12) del tendicatena, fino al completo inserimento del perno (Fig. 5a).
• Agire opportunamente sulla ghiera (12) fino ad ottenere la corretta tensione della catena (Fig. 5a).
• Tenendo la barra sollevata, serrare a fondo la manopola (11) (Fig. 6a).

5. PREPARAZIONE AL LAVORO

1. VERIFICA DELLA MACCHINA

ATTENZIONE! Assicurarsi che la macchina non sia collegata alla presa di corrente.

Prima di iniziare il lavoro occorre:

• controllare che la tensione e frequenza della re-te elettrica corrisponda a quanto indicato sulla "Etichetta Matricola" (vedi cap. 1 - 10.8).
• controllare che non vi siano viti allentate sulla macchina e sulla barra;
• controllare che la catena sia tesa correttamente, affilata e senza segni di danneggiamento;
• controllare che le impugnature e protezioni della macchina siano pulite ed asciutte, correttamente montate e saldamente fissate alla macchina;
• controllare l'efficienza del freno catena;
• controllare che leva interruttore e il pulsante di sicurezza siano liberi nel movimento, senza forzature, e che al rilascio tornino automaticamente e rapidamente nella posizione neutra;
• controllare che leva interruttore deve rimanere bloccata, se non viene premuto il pulsante di sicurezza;
• controllare che i passaggi dell'aria di raffreddamento non siano ostruiti da segatura o de triti;
• controllare che il cavo di alimentazione e la pro-lunga non siano danneggiati;
• controllare che il livello dell'olio della catena non sia sotto il segno «MIN» e rabboccare, se necessario, fino a circa 1 cm dall'orlo del bocchet-tone.

2. VERIFICA DELLA TENSIONE DELLA CATENA

ATTENZIONE! Assicurarsi che la macchina non sia collegata alla presa di corrente.

• MACCHINE CON TENDICATENA STANDARD

• Allentare il dado del carter, mediante la chiave in dotazione (Fig. 5).
• Agire opportunamente sulla vite tendicatena (4) fino ad ottenere la corretta tensione della catena (Fig. 5).
• Tenendo la barra sollevata, serrare a fondo il dado del carter, mediante la chiave in dotazione (Fig. 6).

La tensione è corretta quando, afferrando la ca tena a metà della barra, le maglie di trascinamento non escono dalla guida (Fig. 7).

Tenere premuto l'interruttore e il pulsante di sicurezza per allentare il freno quindi, con l'aiuto di un cacciavite, far scorrere la catena lungo le guide, per assicurarsi che lo scorrimento avvenga senza sforzi eccessivi.

• MACCHINE CON TENDICATENA RAPIDO

• Allentare la manopola (11). (Fig. 5a).
• Agire opportunamente sulla ghiera (12) fino ad ottenere la corretta tensione della catena (Fig. 5a).
• Tenendo la barra sollevata, serrare a fondo la manopola (11) (Fig. 6a).

La tensione è corretta quando, afferrando la ca tena a metà della barra, le maglie di trascinamento non escono dalla guida (Fig. 7).

Tenere premuto l'interruttore e il pulsante di sicurezza per allentare il freno quindi, con l'aiuto di un cacciavite, far scorrere la catena lungo le guide, per assicurarsi che lo scorrimento avvenga senza sforzi eccessivi.

3. VERIFICA DEL FRENO CATENA

Questa macchina è dotata di un doppio sistema frenante che interviene in due situazioni.

a) Quando viene rilasciata la leva dell'interruttore, entra automaticamente in azione un freno che rallenta e arresta il movimento della catena, allo scopo di prevenire il pericolo di ferimento che si potrebbe verificare qualora la catena continuasse a girare dopo lo spegnimento.
b) Nel caso di colpi di ritorno (contraccolpi) durante il lavoro, a seguito di un contatto anomalo della punta della barra, con uno spostamento violento verso l'alto che porta la mano ad urtare la protezione anteriore. In questo caso, l'azione del freno blocca il movimento della catena ed è necessario sbloccarlo manualmente per disinserirlo.

Questo freno può essere anche azionato ma nualmente, spingendo in avanti il riparo anteriore. Per liberare il freno, tirare il riparo anteriore verso l'impugnatura fino ad avvertire lo scatto.

Per verificare l'efficienza del freno occorre:

• Avviare il motore, impugnando la macchina dall'impugnatura anteriore e spingere in avanti con il pollice la protezione anteriore della mano, in direzione della barra.
• Quando il freno si inserisce, rilasciare la leva dell'interruttore.

La catena deve arrestarsi istantaneamente non appena il freno si inserisce.

ATTENZIONE!

Non usare la macchina se il freno catena non funziona correttamente e contattare il vostro Rivenditore per le veri fiche necessarie.

4. LUBRIFICANTE DELLA CATENA

IMPORTANTE

Utilizzare esclusivamente o - lio specifico per motoseghe o olio adesivo per motoseghe. Non utilizzare olio contenente impurità per non otturare il filtro nel serbatoio ed evitare di danneggiare irrimediabilmente la pompa dell'olio.

IMPORTANTE

L'olio specifico per la lubrificazione della catena è biodegradabile. L'uso di un olio minerale o di olio per motori arreca gravi danni all'ambiente.

L'utilizzo di un olio di buona qualità è fondamentale per ottenere una efficace lubrificazione degli organi di taglio; un olio usato o di scarsa qualità compromette la lubrificazione e riduce la durata della catena e della barra.

IMPORTANTE

Prima di ogni utilizzo della macchina è sempre opportuno verificare il livello e rabboccare fino a circa 1 cm dall'orlo del bocchet-tone. Il livello dell'olio non deve scendere sotto il segno «MIN».

5. COLLEGAMENTI ELETTRICI

PERICOLO!

Umidità ed elettricità non sono compatibili.

• La manipolazione ed il collegamento dei cavi elettrici devono essere effettuati all'asciutto.
• Non mettere mai in contatto una presa elettrica o un cavo con una zona bagnata (pozzanghera o terreno umido).

I cavi di prolunga devono essere di qualità non inferiore al tipo H07RN-F o H07VV-F con una sezione minima di 1,5 mm² ed una lunghezza massima consigliata di 30 m.

Non tenere arrotolato il cavo di prolunga durante il lavoro, per evitare che si surriscaldi.

PERICOLO!

Il collegamento permanente di qualunque apparato elettrico alla re-te elettrica dell'edificio deve essere realizzato da un elettricista qualificato, conformemente alle normative in vigore. Un collegamento non corretto può provocare seri danni personali, incluso la morte.

PERICOLO!

Alimentare l'apparecchio attraverso un differenziale (RCD-Residual Current Device) con una corrente di sgancio non superiore a 30 mA.

IMPORTANTE

Per evitare interruzioni nell'erogazione di corrente elettrica:

• verificare che la portata complessiva dell'impianto elettrico sia adeguata:
• collegare la macchina ad una presa di corrente con amperaggio sufficiente;
• evitare l'utilizzo contemporaneo di altre apparecchiature elettriche ad alto assorbimento.

6. AVVIAMENTO - ARRESTO DEL MOTORE

AVVIAMENTO DEL MOTORE (Fig. 12)

Prima di avviare il motore:

• Agganciare il cavo di prolunga (1) al fermacavo ricavato nell'impugnatura posteriore.
• Collegare PRIMA la spina del cavo di alimentazione (2) alla prolunga (3) e DOPO la prolunga alla presa di corrente (4).
• Togliere il riparo copribarra.
• Accertarsi che la barra non tocchi il terreno o altri oggetti.

Per avviare il motore (Fig. 12):

1. Disinserire il freno catena (5) (protezione anteriore della mano tirata verso l'impugnatura anteriore).

2. Afferrare saldamente la macchina con due mani.

3. Premere il pulsante di sicurezza (6) e azionare l'interruttore (7).

NOTA

Rilasciando l'interruttore, il pulsante di sicurezza si sblocca e il motore si arresta.

ATTENZIONE!

L'arresto della catena può avvenire un secondo dopo lo spegnimento del motore.

ARRESTO DEL MOTORE

Per arrestare il motore:

• Rilasciare l'interruttore (7).
• Scollegare PRIMA la prolunga (3) dalla presa di corrente (4) e DOPO il cavo di alimentazione (2) della macchina dalla prolunga (3).

7. UTILIZZO DELLA MACCHINA

ATTENZIONE!

Per la vostra ed altrui si -

cu rezza:

1) Non usare la macchina senza aver prima letto attentamente le istruzioni. Prendere familiarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare rapidamente il motore.
2) Utilizzare la macchina per lo scopo al qua - le è destinata, cioè per "l'abbattimento, il se - zionamento e la sramatura di alberi di di men - sioni rapportate alla lunghezza della bar ra" o oggetti in legno di analoghe caratteristiche. Qualsiasi altro impiego può rivelarsi pericoloso e causare il danneggiamento della macchina, come pure l'uso di ac - cessori non specificatamente citati nel pre - sente manuale. Rientrano nell'uso im pro - prio (come esempio, ma non solo):
- regolarizzare siepi;
- lavori di intaglio;
- sezionare bancali, casse e imballi in ge - nere;
- sezionare mobili o quant'altro possa contenere chiodi, viti o ogni genere di componenti metallici;
- eseguire lavori di macelleria;
- usare la macchina come leva per sollevare, spostare o spezzare oggetti;
- usare la macchina bloccata su supporti fissi.

3) Ricordare che l'operatore o l'utilizzatore è responsabile di incidenti e imprevisti che si possono verificare ad altre persone o alle loro proprietà.

4) Indossare un abbigliamento adeguato durante il lavoro. Il vostro Ri ven di tore è in grado di fornirvi le informazioni sui materiali antiinfortunistici più idonei a garantire la sicurezza sul lavoro. Utilizzare guanti antivibrazione. Tutte le precauzioni summenzionate non garantiscono la prevenzione dal rischio del fenomeno di Raynaud o della sindrome del tunnel carpale. Si raccomanda pertanto a chi fa un uso prolungato di questa macchina, di controllare periodicamente la condizione delle mani e delle dita. Se alcuni dei sintomi sopra indicati appaiono, consultate immediatamente un medico.

5) Lavorare solamente alla luce del giorno o con buona luce artificiale.

6) Prestare la massima attenzione nei lavori eseguiti in prossimità di recinzioni metalliche.

7) Evitare che la catena tocchi il cavo elettrico. Utilizzare il fermacavo per evitare che il cavo di prolunga si stacchi accidental-

mente, assicurando nel contempo il corretto inserimento senza forzature nella presa. Non toccare mai un cavo elettrico sotto tensione se è male isolato. Se la prolunga si danneggia durante l'uso, non toccare il cavo e scollegare immediatamente la prolunga dalla rete elettrica.

8) Fare attenzione a non urtare violentemente la barra contro corpi estranei e alle possibili proiezioni di materiale causato dallo scorrimento della catena.

9) Fermare il motore e scollegare la macchina dalla rete elettrica:

• ogni qualvolta si lasci la macchina incustodita;
• prima di controllare, pulire o lavorare sul la macchina;
• dopo aver colpito un corpo estraneo. Veri ficare eventuali danni ed effettuare le necessarie riparazioni prima di usare nuovamente la macchina;
• se la macchina comincia a vibrare in modo anomalo (Ricercare immediatamente la causa delle vibrazioni e provvedere alle verifiche necessarie presso un Centro Specializzato).
• quando la macchina non viene utilizzata.

IMPORTANTE

Ricordare sempre che una elettrosega usata scorrettamente può essere di disturbo per gli altri ed avere un forte impatto sul-l'ambiente.

Per il rispetto degli altri e dell'ambiente:

• Evitare di usare la macchina in ambienti e orari che possono essere di disturbo.
• Seguire scrupolosamente le norme locali per lo smaltimento dei materiali di risulta dopo il taglio.
• Seguire scrupolosamente le norme locali per lo smaltimento di olii, parti deteriorate o qualsiasi elemento a forte impatto ambientale.
• Durante il lavoro, viene dispersa nell'ambiente una certa quantità di olio, necessario per la lubrificazione della catena; per questa ragione, usare solo olii biodegradabili, specifici per questo utilizzo.
• Per evitare il rischio di incendio, non lasciare la macchina a motore caldo fra le foglie o l'erba secca.

ATTENZIONE!

L'uso della macchina per l'ab battimento e la sramatura richiede uno specifico addestramento.

1. CONTROLLI DA ESEGUIRE DURANTE IL LAVORO

- Controllo della tensione della catena

Durante il lavoro, la catena subisce un progressivo allungamento, e pertanto occorre verificare frequentemente la sua tensione.

IMPORTANTE

Durante il primo periodo di utilizzo (o dopo la sostituzione della catena) è necessario che la verifica avvenga con una maggiore frequenza, a causa dell'assestamento della catena.

ATTENZIONE!

Non lavorare con la catena allentata, per non provocare situazioni di pe ricolo nel caso in cui la catena dovesse u - scire dalle guide.

Per regolare la tensione della catena, agire come indicato nel Cap. 5.2.

• Controllo dell'afflusso d'olio

IMPORTANTE

Non utilizzare la macchina in assenza di lubrificazione! Il livello dell'olio nel serbatoio è visibile attraverso l'indicatore trasparente. Assicurarsi di rabboccare il serbatoio dell'olio ad ogni utilizzo della macchina.

ATTENZIONE!

Assicurarsi che la barra e la catena siano ben posizionate quando si ef - fettua il controllo dell'afflusso dell'olio.

Avviare il motore e controllare se l'olio della ca tena viene sparso come indicato nella figura (Fig. 13).

- Arresto durante il lavoro (Solo per C 2.2 E/ET - SE 2216 / 2216 Q A 220 EQ)

Questa macchina è dotata di una protezione dai sovraccarichi con un interruttore. Qualora la catena si bloccasse (per esempio per bloccaggio del dispositivo di taglio, per imbrattamento dei denti della catena o sovraccarico nel taglio) l'interruttore di sovraccarico interrompe automaticamente l'alimentazione della corrente, per proteggere l'elet-trosega.

IMPORTANTE

L'interruttore interviene quando la corrente di sgancio supera 30-35 A, e può essere ripristinato manualmente premendo l'apposito pulsante (1.15) dopo 30 secondi dal completo raf

freddamento.

2. MODALITÀ DI UTILIZZO E TECNICHE DI TAGLIO

Prima di affrontare per la prima volta un lavoro di abbattimento o di sramatura, è opportuno esercitarsi su ceppi a terra o fissati a cavalletti, in modo da acquisire la necessaria familiarità con la macchina e le tecniche di taglio più opportune.

ATTENZIONE!

Durante il lavoro, la macchina deve essere sempre tenuta saldamente a due mani.

ATTENZIONE!

Arrestare subito il motore se la catena si blocca durante il lavoro. Fare sempre attenzione al contraccolpo (kickback) che può verificarsi se la barra incontra un o - sta colo.

• Abbattimento di un albero

• Quando due o più persone contemporaneamente stanno svolgendo operazioni di sezionamento e di abbattimento, dette operazioni dovrebbero essere svolte in zone separate da una distanza pari ad almeno due volte l'altezza dell'albero ab bat tuto. Conviene non abbattere gli alberi in mo do che si mettano a repentaglio le persone, si urti una linea elettrica o si provochi un qualsiasi danno materiale. Nel ca so in cui l'albero entri in contatto con una linea di distribuzione dellarete, convienecomunicarloimmediata-mente all'azienda re spon sa bile della rete.
• Conviene che l'operatore della sega a catena si man tenga a monte del terreno sul quale è probabile che l'albero rotolerà oppure cadrà do po l'abbattimento.
• È bene predisporre una via di fuga da mantenere sgombra prima di procedere con i tagli. Conviene che la via di fuga sia estesa all'indietro e diagonalmente dietro la linea prevista di caduta, come illustrato nella Fig. 15.
• Prima di procedere all'abbattimento, è necessario prendere in considerazione l'inclinazione naturale dell'albero, la parte in cui i rami sono più grandi e la direzione del vento, onde valutare il modo in cui l'albero cadrà.
• Eliminare dall'albero la sporcizia, le pietre, i pez zi di corteccia, i chiodi, i punti metallici e i fili.

- Intaglio alla base

Effettuare l'intaglio su 1/3 del diametro dell'albero, perpendicolarmente alla direzione della caduta, come illustrato nella Fig. 16.

Effettuare in pri mo luogo l'intaglio orizzontale inferiore.

Ciò permetterà di evitare di serrare la catena den -tata o la barra di guida quando si effettua il secondo

intaglio.

- Taglio posteriore di abbattimento

• Realizzare il taglio posteriore di abbattimento a un livello superiore di almeno 50 mm all'intaglio orizzontale come illustrato nella Fig. 16. Man tenere'il taglio posteriore di abbattimento parallelo all'intaglio orizzontale. Realizzare il taglio po steriore di abbattimento in modo da lasciare sufficiente legno che serva da cerniera. Il legno di cerniera impedisce il movimento di torsione dell'albero e la sua caduta nella direzione sbagliata. Non effettuare dei tagli attraverso la cerniera.
• Quando l'abbattimento si avvicina alla cerniera, l'albero inizia a cadere. Se esiste un qualsiasi rischio che l'albero non cada nella direzione desiderata oppure che possa sbilanciarsi all'indietro e piegare la catena dentata, arrestare il taglio prima di aver completato il taglio posteriore di abbattimento e utilizzare dei cu nei di legno, di plastica o di alluminio per aprire il taglio e far cadere l'albero lungo la linea di caduta voluta.
• Quando l'albero comincia a cadere bisogna ritirare la sega a catena dal taglio, arrestare il motore, posare a terra la sega a catena e poi imboccare la via di uscita prevista. Bisogna stare all'erta per le cadute di rami dall'alto e fare attenzione a dove mettere i piedi.

• Sfrondare i rami di un albero

Sfrondare significa togliere i rami da un albero caduto. Quando si sfronda, bisogna lasciare i rami inferiori, più grandi, per sostenere il tronco sul suolo. Togliere i piccoli rami con un solo col po come illustrato nella Fig. 17. È meglio tagliare i rami sotto tensione a partire dal basso verso l'alto per evitare di piegare la sega a catena.

ATTENZIONE! Fare attenzione ai punti di appoggio del ramo sul terreno, alla possibilità che sia in tensione, alla direzione che può as - su mere il ramo durante il taglio e alla possibile instabilità dell'albero dopo che il ramo è sta to tagliato.

- Sezionare un tronco

Sezionare significa tagliare un tronco per la sua lunghezza. E' importante assicurarsi che il vostro appoggio sui piedi sia fermo e che il vostro peso sia ripartito in modo uguale sui due piedi. Se possibile, conviene innalzare e sostenere il tronco per mezzo di rami, tronchi o ciocchi. Seguire delle direzioni semplici per facilitare il taglio.

• Quando il tronco appoggia sull'intera sua lunghezza come illustrato nella Fig. 18A, viene tagliato dall'alto (sezionamento superiore).
• Quando il tronco appoggia solo su un'estremità

come illustrato nella Fig. 18B, bisogna ta glia re 1/3 del diametro del lato posto sotto (se zionamento inferiore). Successivamente bisogna effettuare il taglio finale, facendo il sezionamento superiore per incontrare il primo taglio.

• Quando il tronco appoggia su entrambe le e -stre mità, come illustrato nella Fig. 18C, bisogna tagliare 1/3 del diametro a partire dalla parte superiore (sezionamento superiore). Poi pro cedere con il taglio finale effettuando il se zio namento inferiore dei 2/3 inferiori per incontrare il primo taglio.
• Il sezionamento di un tronco è agevolato dall'uso dell'arpione (Fig. 18D).

- Piantare l'arpione nel tronco e, facendo leva sull'arpione, far compiere alla macchina un movimento ad arco che permetta alla barra di penetrare nel legno.

- Ripetere più volte l'operazione, se necessario, spostando il punto di appoggio dell'arpione.

- Quando si seziona un tronco su una pendenza, bisogna sempre stare a monte, come illustrato nella Fig. 19. Nel corso dell'operazione, quando si sta completando il taglio, per mantenere il controllo, la pressione di taglio deve essere ridotta senza lasciare la presa sulle impugnature della sega. Bisogna impedire che la sega entri in contatto con il suolo.

Terminato il taglio, attendere che la sega a catena si fermi prima di spostarla. Spegnere sempre il motore quando ci si sposta da un albero all'altro.

3. TERMINE DEL LAVORO

A lavoro terminato:

• Fermare il motore come precedentemente in di- cato (Cap. 6).
• Attendere l'arresto della catena e lasciare raffreddare la macchina.
• Rimuovere dalla catena ogni traccia di segatura o depositi d'olio.
• In caso di forte imbrattamento o di resinificazione, smontare la catena e adagiarla per alcune ore in un contenitore con un detergente specifico. Quindi risciacquarla in acqua pulita e trattarla con uno spray anticorrosivo adeguato, prima di rimontarla sulla macchina.
• Montare la protezione copribarra, prima di riporre la macchina.

ATTENZIONE!

Lasciare raffreddare il motore prima di collocare la macchina in un qualsiasi ambiente. Per ridurre il rischio d'incendio, liberare la macchina da residui di segatura, rametti, foglie o grasso eccessivo; non lasciare contenitori con i materiali di ri

8. MANUTENZIONE E CONSERVAZIONE

ATTENZIONE!

Per la vostra ed altrui si -

cu rezza:

• Una corretta manutenzione è fondamentale per mantenere nel tempo l'efficienza e la sicurezza di impiego originali della macchina.
• Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in condizioni sicure di funzionamento.
• Non usare mai la macchina con parti usurate o danneggiate. I pezzi danneggiati devono essere sostituiti e mai riparati.
• Usare solo ricambi originali. I pezzi di qualità non equivalente possono danneggiare la macchina e nuocere alla sicurezza.

ATTENZIONE!

Durante le operazioni di

ma nutenzione:

• Scollegare la macchina dalla rete elettrica.
• Usare guanti protettivi nelle operazioni riguardanti la barra e la catena.
• Tenere montate le protezioni della barra, tranne i casi di interventi sulla barra stessa o sulla catena.
• Non disperdere nell'ambiente olii o altro materiale inquinante.

Per evitare il surriscaldamento e danni al motore, le griglie di aspirazione dell'aria di raffreddamento devono essere sempre mantenute pulite e libere da segatura e detriti.

2. FRENO CATENA

Controllare frequentemente l'efficacia del freno catena.

3. PIGNONE CATENA (Fig. 20)

Controllare frequentemente lo stato del pignone e sostituirlo quando l'usura supera 0,5 mm.

Non montare una catena nuova con un pignone usurato o viceversa.

4. PERNO FERMA CATENA

Questo perno è un importante elemento di sicurezza, perché impedisce movimenti incontrollati della catena, in caso di rottura o allentamento.

Controllare frequentemente le condizioni del perno e provvedere alla sostituzione nel caso risulti danneggiato.

5. FISSAGGI

Controllare periodicamente il serraggio di tutte le viti e dei dadi e che le impugnature siano saldamente fissate.

6. AFFILATURA DELLA CATENA

ATTENZIONE!

Per ragioni di sicurezza ed efficienza, è molto importante che gli organi di taglio siano ben affilati. Tutte le operazioni riguardanti la catena e la barra sono lavori che richiedono una specifica competenza oltre all'impiego di apposite attrezzature per poter essere eseguiti a regola d'arte; per ragioni di sicurezza, contattare il vostro Rivenditore.

L'affilatura è necessaria quando:

• La segatura è simile a polvere.
• Occorre una maggiore forza per tagliare.
• Il taglio non è rettilineo.
  • Le vibrazioni aumentano.

L'affilatura eseguita da un centro specializzato viene effettuata con apposite apparecchiature che assicurano una minima asportazione di materiale ed una affilatura costante su tutti i taglienti.

La catena deve essere sostituita quando:

• La lunghezza del tagliente si riduce a 5 mm o meno;
• il gioco delle maglie sui rivetti è eccessivo.

7. SVUOTAMENTO E SPURGO DEL SERBA- TOIO DELL'OLIO (Solo nel caso di utilizzo di olio biologico per catene)

L'uso di alcuni tipi di olio biologico può provocare depositi e incrostazioni dopo un certo periodo di utilizzo.

In questo caso, prima di riporre la macchina per un lungo periodo di inattività:

• smontare la catena e la barra;
• svuotare il serbatoio dell'olio;
• immettere nel serbatoio un apposito liquido detergente, fino a circa metà del livello massimo;

- richiudere il tappo del serbatoio e fare funzionare la macchina fino alla totale fuoriuscita di tutto il detergente.

Rammentarsi di effettuare il rifornimento d'olio, prima di usare nuovamente la macchina.

8. MANUTENZIONE DELLA BARRA (Fig. 21)

Per evitare una usura asimmetrica della barra, è opportuno che questa venga rovesciata periodicamente.

Per mantenere in efficienza la barra occorre:

• Ingrassare con l'apposita siringa i cuscinetti del pignone di rinvio (se presente).
• Pulire la scanalatura della barra con l'apposito raschietto.
• Pulire i fori di lubrificazione.
• Con una lima piatta, togliere le bave dai fianchi e pareggiare eventuali dislivelli fra le guide.

La barra deve essere sostituita quando:

• la profondità della scanalatura risulta inferiore all'altezza delle maglie di trascinamento (che non devono mai toccare il fondo;
• la parete interna della guida è usurata al punto da fare inclinare lateralmente la catena.

9. CAVI ELETTRICI

ATTENZIONE!

Verificare periodicamente

lo stato dei cavi elettrici e sostituirli qualora siano deteriorati o il loro isolamento risulti danneggiato.

Il cavo di alimentazione della macchina, se danneggiato, deve essere sostituito unicamente con un ricambio originale, da parte del vostro rivenditore o presso un centro autorizzato.

10. INTERVENTI STRAORDINARI

Ogni operazione di manutenzione non inclusa in questo manuale deve essere eseguita esclusivamente dal vostro Rivenditore.

Operazioni eseguite presso strutture inadeguate o da persone non qualificate comportano il decadi- mento di ogni forma di garanzia.

11. CONSERVAZIONE

La macchina deve essere conservata in un luogo asciutto, al riparo dalle intemperie, con la protezione copribarra correttamente montata.

9. INCONVENIENTI E RIMEDI

IMPORTANTE

La lettura attenta delle infor-

mazioni contenute nel presente Manuale fornisce una buona conoscenza della macchina e la guida che segue permette di identificare e affrontare le situazioni di funzionamento più comuni. Per ogni altro inconveniente o problema, contattare un Centro Assistenza Autorizzato.

• La macchina non si avvia:

• verificare che vi sia tensione alla presa di corrente;
• verificare che il cavo di alimentazione o la prolunga siano integri.
  • La catena non gira:
• verificare che la protezione anteriore sia posizionata all'indietro.

• L'olio non affluisce:
- verificare che vi sia olio nel serbatoio e, eventualmente, provvedere allo spurgo (0.7).
• Formazione di scintille:
- contattare il Rivenditore per una verifica del motore e delle spazzole.

10. ACCESSORI

La tabella contiene l'elenco di tutte le possibili combinazioni fra barra e catena, con l'indicazione di quelle utilizzabili su ciascuna macchina, contrassegnate con il simbolo “*

ATTENZIONE!

Dato che la scelta, l'appli- della barra e della catena

sono atti compiuti dall'utilizzatore nella sua totale autonomia di giudizio, questi se ne assume anche le responsabilità conseguenti per danni di qualsiasi natura derivati da tali atti. In caso di dubbi o scarsa conoscenza delle specificità di ciascuna barra o catena, occorre contattare il proprio rivenditore o un centro di giardinaggio specializzato.

Combinazioni di barra e catena

Passo BARRA CATENA Modello
Pollici	Lunghezza Pollici / cm	Larghezza Scanalatura Pollici / mm	Codice Codice	A 180 E C 1.8 E • C 1.8 ET SE 1814 SE 1814 Q	SE 2014 SE 2014 Q	A 200 E • XC 120 Q CP 2.0 Q C 2.0 E • C 2.0 ET SE 2016 • SE 2016 Q	A 220 EQ C 2.2 E • C 2.2 ET SE 2216 SE 2216 Q
3/8" 14"	/ 35 cm 0,050"	/ 1,3 mm 1188003	88/0 4113703		*	*
3/8" 16"	/ 40 cm 0,050"	/ 1,3 mm 1188003	89/0 4113706				*	*

Dear Customer,
