Szanowny Użytkowniku,

chcemy przede wszystkim podziękować Ci za zaufanie okazane nam przy wyborze naszych produktów i wyrażamy nadzieję, iż używanie tego urządzenia dostarczy Ci zarówno wiele satysfakcji jak również spełni Twoje wszystkie kiwania. Niniejsza instrukcja została opracowana w celu umożliwiaenia dokładnego zapoznania się z urządzeniem i sowania go w warunkach bezpieczeństwa przy pełnej wydajności; miej na uwadze fakt, iż instrukcja stanowi integr część wyposażenia urządzenia, z tego względu należy przechowywać ją zawsze w zasięgu ręki, by móc w każdej zasięgnąć porady, a przy odstąpieniu czy wypożyczeniu urządzenia prosimy o przekazanie instrukcji nowym użytkownikom.

Niniejsze urządzenie zostało zaprojektowane i skonstruowane zgodnie z obowiązującymi obecnie wymogami, jest o więc bezpieczne i niezawodne, jeśli używane jest przy ścisłym przestrzeganiu wskazówek zawartych w niniejszej in strukcji (przewidywany sposób użytkowania); jakikolwiek inny sposób stosowania lub nieprzestrzeganie opisanych na bezpiecznego użytkowania, konserwacji i napraw uważane jest jako “użytkowanie niewłaściwe” i powoduje utratę grancji oraz zwalnia Wykonawcę z jekiejkolwiek odpowiedzialności obciążając użytkownika wszelkimi zobowiązaniami wynikającymi ze szkód lub strat spowodowanych wobec osób trzecich.

W przypadku niniejszego narzędzia napedem elektrycznym udzielamy niezależnie od zobowiązań dystrybutora wywodzących się z umowy kupna w stosunku do użytkownika końcowego następującej gwarancji:

Okres gwarancji wynosi 24 miesiące i zaczyna się w dniu przekazania urządzenia, który należy udowodnić przy pomocy oryginalnego pokwitowania kupna. W przypadku zastosowania komercjalnego a także wynajmu okres gwarancji redukuje się do 12 miesięcy. Od świadczeń gwarancyjnych wyklucza się części zużywalne i szkody, które powstały na skutek zastosowania błędnych części wyposażenia, napraw przy zastosowaniu nie oryginalnych części zamiennych, zastosowania siły, uderzenia lub złamania, a także zlosliwego przeciażenia silnika. Wymiana gwa rancyjna dotyczy jedynie części uszkodzonych, a nie urządzeń w całości. Naprawy gwarancyjne mogą przeprowadzać jedynie autoryzowane warsztaty względnie serwis producenta. W przypadku manipulacji przez osoby drugie gwarancja gaśnie.

Kupujący ponosi koszty pocztowe, przesyłki, a także koszty powstałe w następstwie.

Jeśli z tekstu niniejszej instrukcji wynikną pewne rozbieżności między zawartym opisem i zakupioną maszyną, prosimy mieć na uwadze fakt, iż w związku z ciągle trwającym procesem ulepszania urządzenia, informacje zawarte niniejszym opracowaniu mogą ulec zmianom bez obowiązku informowania lub uaktualniena instrukcji, przy czym rob bieżności nie mają żadnego wpływu na podstawowe dane dotyczące bezpiecznego użytkowania ani też zasad poprawnego funkcjonowania urządzenia. W przypadku wątpliwości skonsultuj się ze sprzedawcą. Przyjemnej pracy!

SPIS TREŚCI

1. Identyfikacja części składowych 2
2. Symbole 3
3. Zalecenia bezpieczeństwa 4
4. Montaż urządzenia 6
5. Przygotowanie do pracy 7
6. Uruchomienie - Zatrzymanie silnika 8
7. Użytkowanie urządzenia 9
8. Konserwacja i przechowywanie 12
9. Niesprawności i sposoby ich usunięcia 13
10. Akcesoria 14

1. IDENTYFIKACJA GŁÓWNYCH CZEŚCI SKŁADOWYCH

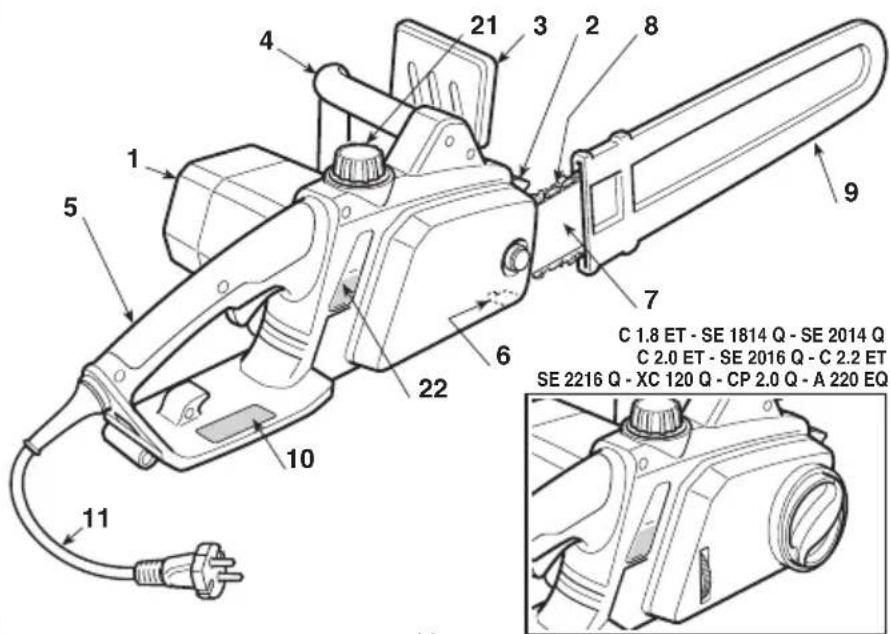

GŁÓWNE CZEŚCI SKŁADOWE

1. Silnik
2. Hak
3. Przednia ostona ręki
4. Uchwyt przedni
5. Uchwyt tylny
6. Sworzeń blokady łańcucha
7. Prowadnica
8. Łańcuch
9. Futerał prowadnicy
10. Tabliczka znamionowa
11. Przewód zasilania
12. Przedłużacz (niedostarczony)

C 1.8 ET - SE 1814 Q - SE 2014 Q C 2.0 ET - SE 2016 Q - C 2.2 ET SE 2216 Q - XC 120 Q - CP 2.0 Q - A 220 EQ

STEROWANIE I NAPEŁNIANIE

1. Dźwignia wyłącznika
2. Przycisk awaryjny
3. Przycisk przywracania (Tylko dla C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ)

4. Zaczep przedłużacza

5. Korek zbiornika oleju łańcucha

6. Wskaźnik poziomu oleju łańcucha

TABLICZKA ZNAMIONOWA

10.1) Znak zgodności z dyrektywą 2006/42/CE
10.2) Nazwa i adres producenta
10.3) Poziom natężenia dźwięku LWA zgodny z normą 2000/14/CE
10.5) Model urządzenia
10.6) Numer fabryczny
10.7) Rok produkcji
10.8) Napięcie i Częstotliwość zasilania
10.9) Moc silnika
10.10) Podwójna izolacja
10.11) Kod wyrobu
10.12) Kraj wyprodukowania
10.13) Maksymalna dopuszczalna długość prowadnicy. Zabronione jest używanie prowadnic o długości większej niż ta wskazana

12 HOT RNF

15 131416

10.1 10.1210.1310.5 10.2 CE A#E2 Made in PRC Electric Chainsaw V~ Hz W 10.3 LWA dB 10.10 10.8 10.610.710.11.10.9

Nie wyrzucać urządzeń elektrycznych wraz z odpadami domowymi. Według Dyrektywy Europejskiej 2002/96/CE dotyczącej odpadów urządzeń elektrycznych i elektronicznych i jej wykonawstwo stosownie do przepisów krajowych, zużyte urządzenia elektryczne muszą być zbierane oddzielnie w celu odzysku w sposób eko-stosowny. Jeżeli aparatura techniczna zostaje likwidowana w zwałe nieczysto-

ści lub w terenie, szkodliwe substancje mogą dotrzeć do warstw wodnych i wejść do łańcucha spasania, szkodząc waszemu zdrowiu i dobremu samopoczuciu. W celu uzyskania informacji o likwidacji tego produktu, zwracać się do władz lokalnych odpowiedzialnych za pozbywanie się odpadów domowych lub do waszego Sprzedawcy.

Wartości maksymalne hałaśliwości i wibracji [1]	Modelu	A 180 EC 1.8 E • C 1.8 SE 1814SE 1814 Q	ETSE 2014SE 2014 Q	A 200 E • XC 120 CP 2.0 QC 2.0 E • C 2.0SE 2016SE 2016 Q	Q A 220 EQC 2.2 E • C 2.2SE 2216SE 2216 Q
Poziom ciśnienia akustycznego względem narządu słuchu operatora (EN ISO 22868)	dB(A)	9 4,3	95,1	95,1	96,1
- Niepewność pomiaru (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Poziom natężenia akustycznego zmierzony (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
- Niepewność pomiaru (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Poziom wibracji (ISO 22867)	m/sec ^2	4,686	4,916	4,916	5,285
- Niepewność pomiaru (2006/42/CE - EN 12096)	m/sec ^2	1,5	1,5	1,5	1,5
DANE TECHNICZNE
Napięcie zasilania	V~	230 - 240	230 - 240	230 - 240	230 - 240
Częstotliwość zasilania	Hz	50	50	50	50
Zabezpieczenie przed przeciążeniem	A	16	16	16	16
Moc silnika	W	1800	2000	2000	2200
Długość drążka	cm	35	35	40	40
Długość cięcia	cm	33,5	33,5	38,5	38,5
Prędkość łańcucha	m/sek	14	14	14	14
Ciężar	kg	5,00	5,05	5,30	5,42
Olej	ml	130	130	130	130

[1]
Ostrzezenie:
Wskazana wartość wibracji została stwierdzona za pomocą standardowych urządzeń i może być wykorzystana zarówno do porównań z innymi urządzeniami elektrycznymi jak i dla tymczasowego oszacowania obciążenia poprzez wibracje.
ÚWAGA!
Wartość wibracji może się zmieniać w zależności od użycia urządzenia i jego wyposażenia i może być wyższa od tej wskazanej. Niezbędnym jest ustalenie środków bezpieczeństwa w celu ochrony użytkownika, które muszą się opierać na oszacowaniu ładunku wytwarzanego przez wibracje w rzeczywistych warunkach użytkowania. W tym celu powinny być brane pod uwagę wszystkich fazy cyklu funkcjonowania, jak na przykład wyłączanie lub działanie na biegu jałowym.

2. SYMBOLE

1) Operator obsługujący to urządzenie, używane w wa-5) Ubrac grube robocze rekawice.
runkach normalnych, codziennie i w sposób ciągły, może) Odłączyć natychmiast wtyczkę z gniazdka prądu, je- być narażony na hałas o poziomie równym lub wyższyneli przewód (lub przedłużacz) jest uszkodzony lub prze- 85 dB (A). Nosić okulary ochronne i ochraniacze na cięty.
uszy.
2) Ostrzeżenie!
3) Przed użyciem urządzenia przeczytaj instrukcje obsługi.
4) Nie wystawiać na deszcz (lub na działanie wilgoci)
7) Zagrożenie odbicia (kickback)! Odbicie powoduje gwałtowny i niekontrolowany ruch maszyny względem operatora.
8) Ująć mocno urządzenie obiema rękami, aby mieć kontrolę nad urządzeniem i ograniczyć ryzyko odbicia.

SIMBOLE OBJAŚNIAJĄCE NA URZĄDZENIU (jeżeli obecne)

11

12

13

14

15

11) Kierunek montowania łańcucha
12) Hamulec tańcucha
13) Kierunek przesuwania się łańcucha

14) Zbiornik oleju tańcucha
15) Napięcie tańcucha

3. ZALECENIA BEZPIECZEŃSTWA

W JAKI SPOSÓB POSŁUGIWAĆ SIE, INSTRUKCJĄ

W tekście instrukcji obsługi, niektóre paragrafy zawierające informacje szczególnie ważne, zaznaczone są różnym stopniem wyrazistości, przy czym znaczenie jest następujące:

UWAGA

lub

WAŻNE

Dostarcza dokładniejszego omówienia lub dodatkowych elementów do podanych poprzednio wskazówek w celu zapobieżenia uszkodzenia maszyny lub spowodowania strat.

OSTRZEŻENIE!

W przypadku nieprzestrzegania danych wskazówek możliwość zranienia obsługującego lub osób trzecich.

ZAGROŻENIE!

W przypadku nieprzestrzegania danych wskazówek możliwość ciężkiego zranienia obsługującego lub osób trzecich a nawet zagrożenie spowodowania śmierci.

PODSTAWOWE ZALECENIA BEZPIECZEŃSTWA DLA PRZYRZĄDÓW ELEKTRYCZNYCH

OSTRZEŻENIE!

Przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i wszystkie zalecenia. Nie przestrzeganie wskazówek i zaleceń może spowodować porażenia prądem, sprowokować pożary i/lub groźne uszkodzenia ciała.

Przechowywać wszystkie zalecenia i instrukcje dla wykorzystania w przyszłości. Określenie „przyrząd elektryczny” cytowane w zaleceniach dotyczy waszej aparatury zasilanej z sieci elektrycznej.

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać w czystości i dobrze oświetlone miejsce pracy. Powierzchnie brudne i nie uporządkowane ułatwiają powstawanie f) wypadków.
b) Nie używać przyrządów elektrycznych w środowiskach na- rażonych na ryzyko wybuchu, w obecności łatwo zapalnych cieczy, gazów lub pytów. Przyrządy elektryczne wywołują iskrze- nie, które może spowodować zapalenie się pytów lub par.
c) Prowadzić prace z użyciem przyrządów elektrycznych z da- la od dzieci i osób postronnych. Nieuwaga może spowodować utratę kontroli nad tymi przyrządami.

2) Zabezpieczenia elektryczne

a) Wtyczka przyrządu elektrycznego musi pasować do gniazd- a) ka prądu elektrycznego. Nie zmieniać nigdy wtyczki. Nie stosować urządzeń zastępczych dla przyrządów elektrycznych wyposażonych w instalację uziemiającą. Wtyczki nie modyfikowane i odpowiednie do gniazdek w sieci zmniejszają ryzykφ) wystąpienia porażenia prądem elektrycznym.
b) Unikać kontaktu ciała z powierzchniami nie uziemionymi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem elektrycznym wzrasta wówczas, gdy ciało dotyka masy lub ziemi.
c) Nie wystawiać przyrządów elektrycznych na deszcz lub do mokrych pomieszczeń. Woda, która przedostaje się do przy-rządu elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.
d) Nie używać przewodów niezgodnie z przeznaczeniem. Nie używać przewodu do transportowania przyrządu, nie wyciągać wtyczki z gniazdka ciągnąc za przewód. Trzymać przewód w oddaleniu od źródeł ciepła, oleju, ostrych narożników lub części będących w ruchu. Przewód zniszczony lub splątany zwiększa ryzyko porażenia prądem elektrycznym.
e) Podczas użytkowania przyrządu elektrycznego na zewnątrz,

należy używać przewodu odpowiedniego dla użytkowania na powietrzu. Użycie przewodu z przedłużaczem odpowiednim dla użytku zewnętrznego zmniejsza ryzyko porażenia prądem elektrycznym.

f) Jeżeli nie można uniknąć użycia przyrządu elektrycznego w środowisku wilgotnym, należy używać wtyczki do sieci prądu elektrycznego zabezpieczonej wyłącznikiem różnicowym (RCD-Residual Current Device). Zastosowanie wyłącznika RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste

a) Należy uważać, kontrolować to wszystko co się wykonuje i wykazywać zdrowy rozsadek podczas użytkowania przyrządu elektrycznego. Nie korzystać z pomocy przyrządu elektrycznego wówczas, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub odurzających środków medycznych. Moment nieuwagi podczas użytkowania przyrządu elektrycznego może spowodować poważne osobiste obrażenia ciała.
b) Używać odzieży ochronnej. Zakładać zawsze okulary ochronne. Użycie osobistego wyposażenia ochronnego takiego, jak maseczki przeciwpyłowe, obuwie ochronne antypoślizgowe, kaski zabezpieczające lub słuchawki ochraniające narząd słu-chu, to wszystko zmniejsza możliwość odniesienia bezpośrednich obrażeń ciała.
c) Unikać przypadkowego uruchamiania. Upewnić się, że wyłącznik jest ustawiony w pozycji «OFF» przed włączeniem wtyczki, uchwyceniem lub transportowaniem przyrządu elektrycznego. Przenoszenie przyządu elektrycznego z palcem umieszczonym na wyłączniku lub podłączanie go do gniazdka z wyłącznikiem ustawionym na pozycji «ON» ułatwia występowanie wypadków.
d) Odłączyć jakikolwiek klucz lub narzędzie regulujące przed uruchomieniem przyrządu elektrycznego. Klucz lub narzędzie regulujące, które pozostanie w kontakcie z częścią wirującą może spowodować możliwość odniesienia bezpośrednich obrażeń ciała.
e) Nie tracić równowagi. Utrzymywać zawsze odpowiednią postawę i równowagę ciała. Umożliwi to lepszą kontrolę nad pracą przyrządu elektrycznego w nieprzewidzianych sytuacjach. f) Ubierać się w odpowiedni sposób. Nie zakładać szerokich ubrań lub wiszącej biżuterii. Utrzymywać włosy, ubranie i rękawice w odpowiedniej odległości od części ruchomych przyrządu. Ubrania powiewne, wisząca biżuteria lub długie włosy mogą zostać wkręcone przez ruchome części przyrządu.
g) Jeśli obecne są przyrządy do podłączenia do urządzeń do wchłaniania i gromadzenia kurzu, upewnić się, że są one podłączone i właściwie stosowane. Korzystanie z tych urządzeń może ograniczyć ryzyko związane z obecnością kurzu.

4) Użytkowanie i zabezpieczanie przyrządu elektrycznego

a) Nie przeciązać przyrządu elektrycznego. Używać przyrząd elektryczny odpowiedni dla wykonywanej pracy. Odpowiedni przyrząd elektryczny wykona pracę lepiej i w sposób bardziej bezpieczny przy szybkości, dla której został zaprojektowany. b) Nie używać przyrządu elektrycznego, jeżeli wyłącznik nie jest w stanie go regularnie włączyć lub wyłączyć. Przyrząd elektryczny, który nie może być włączony za pomocą wyłącznika jest niebezpieczny i musi być zreperowany.
c) Wyjąć wtyczkę z gniazdka sieci elektrycznej przed wykonaniem każdej regulacji lub zmiany akcesoriów, lub przed odłożeniem przyrządu elektrycznego. Te metody zabezpieczające zmniejszają ryzyko przypadkowego włączenia się przyrządu elektrycznego.
d) Przechowywać nie używane przyrządy elektryczne z dala od dzieci i nie pozwalać na użytkowanie tych przyrządów elektrycznych przez osoby, które nie znają tych urządzeń oraz instrukcji ich obsługiwania. Przyrządy elektryczne są niebezpieczne w rękach niedoświadczonych użytkowników.
e) Dbać o konserwację przyrządów elektrycznych. Sprawdzać czy części ruchome są ustawione liniowo i posiadają swo- bodę ruchu, czy nie ma pękniętych części lub jakichś innych

warunków, które mogłyby wpływać na funkcjonowanie przy-PRZYCZYNY ODRZUTU I ŚRODKI ZAPOBIEGAWCZE rządu elektrycznego. W przypadku uszkodzeń, przyrząd DLA OPERATORA

elektryczny musi być naprawiony przed powtórnym uży-

ciem. Wiele wypadków jest spowodowanych niedostateczną konserwacja.

f) Przechowywać naostrzone i czyste elementy tnące. Odpowiednia konserwacja elementów do cięcia, z ostrzami dobrze na- ostrzonymi, powoduje, że są mniej podatne na zacięcia i łatwiejs: do kontrolowania.
g) Używać przyrząd elektryczny i odpowiednie akcesoria do niego zgodnie z podanymi instrukcjami, pamiętając o warunkach pracy i rodzaju pracy do wykonania. Użycie przyrządu elektrycznego do innych robot aniżeli te, do których przyrząd został zaprojektowany, może spowodować powstanie sytuacji niebezpiecznych.
5) Pomoc techniczna
a) Należy naprawiać przyrządy elektryczne przez wykwalifikowany personel, wykorzystując tylko oryginalne części zamienne. Pozwoli to na zachowanie bezpieczeństwa działania narzędzia elektrycznego.

INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE PIŁ ŁAŃCUCHOWYCH

• Zachować wszystkie części ciała z dala od łańcucha zębate- go podczas, gdy piła łańcuchowa jest w ruchu. Zanim uruch- mi się piłę łańcuchową, upewnić się, że łańcuch zębaty nie jest w kontakcie z czymkolwiek. Chwila nieuwagi podczas uru- chamiania piły łańcuchowej może spowodować, że odzież lub ciało zostanie uwikłane w łańcuch zębaty.
• Prawą ręką należy zawsze trzymać uchwyt tylny i lewą ręką uchwyt przedni. Nigdy nie należy trzymać odwrotnie rąk na pile łańcuchowej, ponieważ zwiększa się ryzyko zranienia własnej o-soby.
• Nosić okulary ochronne i ochraniacze na uszy. Zalecane są inne urządzenia ochronne na głowę, ręce i stopy. Noszenie odpowiedniej odzieży ochronnej zmniejszy wypadki obrażeń ciała spowodowane przez latające drzazgi jak i przez przypadkowy kontakt z piłą zębatą.
• Nie używać piły łańcuchowej na drzewie. Uruchomienie piły cuchowej, gdy stoi się na drzewie może spowodować obrażenia ciała.
• Utrzymywać zawsze oparcie stopy w prawidłowym punkcie i uży uruchamiać piłę łańcuchową tylko wtedy, gdy stoi się na sta-łej, bezpiecznej i wypoziomowanej powierzchni. Niestabilne lub ulki śliskie powierzchnie, takie jak schody, mogą spowodować utratę łąz równowagi lub kontroli nad piłą łańcuchową.
• Gdy ścina się gałąż, która jest napreżona, należy uważać na ryzyko odrzutu. Kiedy napięcie włókien drewna jest zwolnione, na preżona gałąż przez efekt sprężenia zwrotnego może uderzyć w operatora i/lub wyrzucić piłę łańcuchową spod kontroli.
• Zachować szczególną ostrożność podczas cięcia krzaków i młodych krzewów. Cienkie materiały mogą utknąć w łańcuchu z batym i zostać wyrzucone w waszym kierunku i/lub spowodować stracenie równowagi.
• Przenosić piłę łańcuchową za pomocą przedniego uchwytu, gdy jest wyłączona, trzymając ją z dala od ciała. Podczas transportu lub przechowywania piły łańcuchowej należy zawsze założyć pokrywę prowadnicy. Poprawne obchodzenie się z piłą łańcuchową zmniejszy prawdopodobieństwo przypadkowego kontaktu z ruchomym łańcuchem zębatym.
• Przestrzegać wskazówek dotyczących smarowania, napięcia łańcucha i części zamiennych. Łańcuch, którego napreżenie i smarowanie są nieprawidłowe może spowodować zerwanie jak również zwiększyć ryzyko odrzutu.
• Utrzymywać uchwyty suche, czyste i wolne od oleju i smart Uchwyty tłuste, oleiste będąc śliskie, powodują tym samym utratę kontroli.
• Tylko do cięcia drewna. Nie używać piły łańcuchowej do za stosowań nieprzewidzianych. Na przykład: nie używać piły łańcuchowej do cięcia tworzyw sztucznych, materiałów budowlanych lub materiałów innych niż drewno. Używanie piły łańcuchowej do prac innych niż te przewidziane może prowadzić do niebezpiecznych sytuacji.

Może zaistnieć odrzut, gdy ostrze lub końcówki prowadnicy dotkną obiektu, lub gdy drewno zakleszczy się, unieruchamiając piłę tań-cuchową w punkcie cięcia.

Wejście w kontakt z końcówkami może, w niektórych przypadkach, zepowodować nagłą reakcją odwrotną, popychając prowadnicę w górę i do tyłu w kierunku operatora.

Unieruchomienie łańcucha zębatego w górnej części prowadnicy może spowodować gwałtowne popchnięcie łańcucha zębatego do tyłu w kierunku operatora.

-Każda z wymienionych reakcji może spowodować utratę kontroli nad piłą, powodując groźne wypadki operatora. Nie można liczyć wyłącznie na urządzenia zabezpieczające jakie zawiera piła. Użytkownikowi piły łańcuchowej, zaleca się podjęcie różnych środków mających na celu wyeliminowanie ryzyka wypadku lub uszkodzenia ciała podczas pracy cięcia. Odrzut jest wynikiem niewłaściwego użycia narzędzia i/lub procedury lub nieprawidłowych warunków pracy i można go uniknąć poprzez podjęcie odpowiednich środków ostrożności, określonych poniżej:

• Mocno trzymać piłę obiema rękami, kciuki i palce wokół uchwytów piły łańcuchowej i ustawić ciało i ramiona w pozycji, która pozwala, aby wytrzymać siłę odrzutu. Siły odrzutu mogą być kontrolowane przez operatora, jeśli podjęte zostały niezbędne środki ostrożności. Nie wypuszczać z rąk piły łańcuchowej.
• Nie trzymać ramion zbyt wyciągniętych i nie ścinać powyżej wysokości ramienia. Pomaga to uniknąć przypadkowego kontaktu z końcówkami i pozwala na lepszą kontrolę nad piłą łańcuchową w nieoczekiwanych sytuacjach.
• Używać tylko prowadnic i łańcuchów określonych przez producenta. Nieodpowiednie prowadnice i łańcuchy moga spowodować zerwanie się łańcucha i/lub odrzuty.
• Postępować zgodnie z instrukcjami producenta odnośnie ostrzenia i konserwacji piły łańcuchowej. Zmniejszenie się poziomu głębokości może prowadzić do zwiększenia odrzutów.

• Techniki użycia piły elektrycznej

Przestrzegać zawsze zaleceń bezpieczeństwa i stosować techniki przecinania najbardziej odpowiednie dla rodzaju wykonywanej pracy, zgodnie ze wskazówkami i przykładami przytoczonymi w instrukcji użytkowania (zobacz rozdział 7).

Ł ulożyć przewód zasilania w taki sposób, aby nie zapłątał się w gałęzie lub w inne przeszkody.

na- Bezpieczne przemieszczanie piły elektrycznej

Za każdym razem, gdy potrzebne jest przestawienie lub przenoszenie urządzenia, należy:

ę- wyłączyć silnik, odczekać aż zatrzyma się łańcuch i odłączyć urządzenie z sieci elektrycznej;

- nałożyć futerał ochronny na prowadnicę;

- chwycić urządzenie jedynie za uchwyty i skierować prowadnicę w kierunku przeciwnym do kierunku ruchu.

Kiedy przewozi się urządzenie pojazdem samochodowym, należy umieścić je w taki sposób, aby nie stanowiło zagrożenia dla nikogo i mocno je zablokować.

• Zalecenia dla początkujących

Przed wykonywaniem po raz pierwszy wycinki drzew lub obcinania ko- narów wskazane jest, aby:

• odbyć przeszkolenie specyficzne, co do użycia tego typu maszyny;
• zapoznać się uważnie z zaleceniami bezpieczeństwa i instruk- cjami obsługi zawartymi w niniejszej instrukcji;
• przećwiczyć cięcie na kłodach leżących na ziemi lub zamocowanych na stojakach w taki sposób, aby uzyskać niezbędną znajomość obchodzenia się z maszyną i technikami cięcia najbardziej odpowiednimi.

4. MONTAŻ URZĄDZENIA

ZAWARTOŚĆ OPAKOWANIA

Opakowanie maszyny zawiera:

• komplet silnika,
• Iprowadnica,
• tańcuch,
• ochrona prowadnicy,
• koperta z akcesoriami dołączonymi do maszyny i dokumentami.

WAŻNE

prowadnicą i łańcuchem rozmontowanymi i z pustym zbiornikiem oleju.

OSTRZEŻENIE!

Rozpakowanie i dokończenie montażu musi być wykonane na równym i twardym podłożu, z wystarczającą przestrzenią na porusza- nie maszyny i zdjęcie opakowania, korzystając zawsze z odpowiednich przyrządów. Usuwanie opakowania musi być przeprowadzane zgodnie z aktualnymi lokalnymi przepisami.

• Zamontować prowadnicę (2) umiejscowiając kołek w wyżłobieniu, popchnąć ją w kierunku tylnej części korpusu urządzenia i nawinąć tańcuch wokół wałka zębatego napędu (Rys. 3).
• Sprawdzić czy sworzeń napięcia łańcucha (3) jest prawidłowo włożony w odpowiedni otwór prowadnicy (Rys. 4); w przeciwnym wypadku, obracać odpo-
• wiednio przy pomocy śrubokrętu śrubę (4) napięcia łańcucha, aż do całkowitego wprowadzenia sworznia (Rys. 5).
• Powtórnie zamontować karter, bez dokręcania nakrętki (1).
• Obracać odpowiednio śrubę napięcia łańcucha (4) aż do osiągnięcia prawidłowego napięcia łańcucha (Rys. 5).

- Trzymając uniesioną prowadnicę, przy pomocy klucza z wyposażenia, dokręcić całkowicie nakrętkę (1) kartera i zamontować ponownie osłonę (1a) (Rys. 6).

MONTAŻ PROWADNICY I ŁAŃCUCHA

OSTRZEŻENIE!

ŁZakładać zawsze grube rę- kawice robocze przy obchodzeniu się z prowadnicą i łańcuchem. Przy montażu prowadnicy i łańcucha zwracać szczególną uwagę, aby nie narażać – bezpieczeństwa i sprawności urządzenia; w wypadku wątpliwości skontaktować się z waszym Sprzedawcą.

Przed montażem prowadnicy upewnić się, że hamulec łańcucha nie jest włączony, to otrzymuje się, gdy przednia osłona rąk jest całkowicie pociągnięta do tyłu, w kierunku korpusu urządzenia.

OSTRZEŻENIE!

Upewnić się, że urządzenie nie jest podłączone do gniazdka prądu.

- URZĄDZENIA ZE STĄNDARTOWYM NAPINANIEMIEM ŁAŃCUCHA

• Zdjąć osłonę z gumy (1a) i odkręcić nakrętkę (1) oraz Obracać odpowiednio pierścieniem (12) aż do osiązjdąć karter, aby dojść do wałka zębatego napędu i dognięcia prawidłowego napięcia łańcucha (Rys. 5a). nasadu prowadnicy (Rys. 1).
• Zamontować łańcuch na prowadnicy, przestrzegając zachowania kierunku obrotu; jeżeli końcówka prowadnicy jest wyposażona w zębatkę opóźnienia, uważać aby ogniwa napędzające weszły prawidłowo w wyżłobienia zębatki (Rys. 2).
  az Obracać odpowiednio pierścieniem (12) aż do osiądognięcia prawidłowego napięcia łańcucha (Rys. 5a).
• Trzymając uniesioną prowadnicę, dokręcić do oporu pokrętło (11) (Rys. 6a).

- URZĄDZENIA Z BŁYSKAWICZNYM NAPINANIEM ŁAŃCUCHA

• Odkręcić pokrętło (11) i zdjąć karter, aby dojść do wałka zębatego napędu i do nasadu prowadnicy (Rys. 1a).
• Zamontować łańcuch na prowadnicy, przestrzegając zachowania kierunku obrotu; jeżeli końcówka prowadnicy jest wyposażona w zębatkę opóźnienia, uważać aby ogniwa napędzające weszły prawidłowo w wyżłobienia zębatki (Rys. 2).

d- Zamontować prowadnicę (2) umiejscowiając kołek w nie- wyżlobieniu, popchnąć ją w kierunku tylnej części korpusu urządzenia i nawinąć łańcuch wokół wałka zębatego napędu (Rys. 3).

• Powtórnie zamontować karter, bez dokręcania po- krętła (11). Sprawdzić czy sworzeń napinacza łańcucha (3) jest prawidłowo włożony w odpowiedni otwór prowadnicy (Rys. 4); w przeciwnym wypadku, obracać odpowiednio pierścieniem (12) napinacza łańcucha, aż do całkowitego wprowadzenia sworznia (Rys. 5a).

5. PRZYGOTOWANIE DO PRACY

1. KONTROLA URZĄDZENIA

OSTRZEŻENIE! Upewnić się, że urządzenie nie jest podłączone do gniazdka prądu.

Przed rozpoczęciem pracy należy:

• sprawdzić czy napięcie i częstotliwość sieci elektrycznej odpowiadają tym oznaczonym w "Tabliczce zna-mionowej" (patrz rozdz. 1 - 10.8);
• sprawdzić czy w urządzeniu lub na prowadnicy nie ma poluzowanych śrub;
• sprawdzić czy łańcuch jest prawidłowo naciągnięty, naostrzony i nie ma śladów uszkodzeń;
• sprawdzić czy uchwyty i osłony maszyny będą czyste i suche, właściwie zamontowane i stabilnie przymo- cowane do maszyny;
• sprawdzić sprawność hamulca łańcucha;
• sprawdzić czy rączka wyłącznika i przycisk bezpieczeństwa będą posiadały swobodę ruchu, bez ko- nieczności użycia siły, i czy po ich zwolnieniu wróca automatycznie i szybko do pozycji neutralnej;
• sprawdzić aby przycisk wyłącznika pozostał zablokowany, jeżeli nie zostaje naciśnięty (odblokowany) przycisk awaryjny;
• sprawdzić, aby wloty powietrza chłodzącego nie były zatkane trocinami lub odpadkami;
• sprawdzić czy przewód zasilania i przedłużacz nie są uszkodzone;
• sprawdzić czy poziom oleju łancucha nie jest poniżej znaku «MIN» i dolewać, jeżeli to konieczne, do poziomu około 1 cm od krawędzi otworu.

2. KONTROLA NAPIE, CIA ŁAŃCUCHA

OSTRZEŻENIE! Upewnić się, że urządzenie nie jest podłączone do gniazdka prądu.

- URZĄDZENIA ZE STĄNDARTOWYM NAPINANIEMIEM ŁAŃCUCHA

• Zwolnić nakrętkę obudowy za pomocą klucza z wyposażenia otrzymanego wraz z maszyną (Rys. 5).
• Obracać odpowiednio śrubę napięcia łańcucha (4) aż do osiągnięcia prawidłowego napięcia łańcucha (Rys. 5).
• Trzymając uniesioną prowadnicę, przy pomocy klucza z wyposażenia, dokręcić całkowicie nakrętkę obudowy (Rys. 6).

Napięcie jest prawidłowe, w momencie, gdy trzymając łańcuch w połowie prowadnicy, ogniwa napędzające nie wychodzą z bruzdy (Rys. 7).

Trzymać przyciśnięty wyłącznik i przycisk awaryjny w celu poluzowania hamulca, po czym przy pomocy śrubokrętu przesuwać łańcuch wzdłuż szyn, w celu upewnienia się, że przesuwanie odbywa się bez zbytniego oporu.

- URZĄDZENIA Z BŁYSKAWICZNYM NAPINANIEM ŁAŃCUCHA

• Rozluźnić pokrętło (11). (Rys. 5a).
• Obracać odpowiednio pierścieniem (12) aż do osiągnięcia prawidłowego napięcia łańcucha (Rys. 5a).

- Trzymając uniesioną prowadnicę, dokręcić do oporu pokrętło (11) (Rys. 6a).

Napięcie jest prawidłowe, w momencie, gdy trzymając łańcuch w połowie prowadnicy, ogniwa napędzające nie wychodzą z bruzdy (Rys. 7).

Trzymać przyciśnięty wyłącznik i przycisk awaryjny w celu poluzowania hamulca, po czym przy pomocy śrubokrętu przesuwać łańcuch wzdłuż szyn, w celu upewnienia się, że przesuwanie odbywa się bez zbytniego oporu.

3. SPRAWDZENIE HAMULCA ŁAŃCUCHA

Maszyna ta wyposażona jest w podwójny system ha- mowania, który zadziała w dwóch sytuacjach.

a) Gdy zostanie zwolniona dźwignia wyłącznika, automatycznie włącza się hamulec, który zwalnia i zatrzymuje ruch łańcucha, w celu zapobiegania niebezpieczeństwa zranienia, które mogłoby się zdarzyć, gdyby łańcuch kontynuował się obracać po wyłączeniu.
b) W przypadku uderzeń zwrotnych (odrzutów) podczas pracy, w wyniku nieprawidłowego kontaktu końcówki prowadnicy, z gwałtownym przesunięciem w górę, które powoduje uderzenie ręki o zabezpieczenie przednie. W tym wypadku, działanie hamulca blokuje ruch łańcucha i konieczne jest ręczne odblokowanie go w celu wyłączenia.

Hamulec ten może być uruchamiany ręcznie, popychając do przodu przednią osłonę ręki. Aby zwolnić ha-mulec, pociągnąć do tyłu przednią osłonę w kierunku uchwytu, aż odczuje się zaskoczenie.

Dla sprawdzenia efektywności działania hamulca należy:

- Uruchomić silnik, trzymając maszynę za uchwyt przedni i popchnąć do przodu za pomocą kciuka przednie zabezpieczenie ręki w kierunku prowadnicy. - Gdy hamulec się włączy, zwolnić dźwignię wyłącznika.

Łańcuch musi zatrzymać się natychmiast po zwolnieniu hamulca.

OSTRZEŻENIE! Nie używać uurządzenia, jeżeli hamulec łańcucha nie funkcjonuje prawidłowo i zwrócić się do waszego Sprzedawcy w celu przeprowadzenia niezbędnych kontroli.

4. SMAR LÁNCUCHA

WAŻNE

cjalnego do pił mechanicznych lub oleju lepkiego do pił mechanicznych. Nie używać zanieczyszczonego oleju, aby nie zapchać filtra w zbiorniku i uniknąć bezpowrotnego uszkodzenia pompy oleju.

WAŻNE

łańcucha jest olejem ulegającym biodegradacji. Użycie oleju mineralnego lub oleju silnikowego przynosi groźne szkody dla środowiska.

Używanie oleju dobrej jakości jest podstawą do osiągnięcia odpowiedniego smarowania części tnących; olej używany lub o niskiej jakości szkodzi smarowaniu i obniża cykl życia łańcucha i prowadnicy.

- Manipulowanie i podłączanie przewodów elektrycznych muszą być wykonywane na sucho. - Nigdy nie dotykać gniazdka prądu lub przewodu z mokrym obszarem (kałuża mokry teren).

Przewody przedłużacza muszą być jakości nie niższej niż typ H07RN-F lub H07VV-F o minimalnym przekroju 1,5 mmi o zalecanej długości maksymalnej 30 m.

Nie trzymać przewodu zwiniętego podczas pracy, w ^i celu uniknięcia przegrzania się go.

OSTRZEŻENIE!

! OSTRZEŻENIE! Stałe podłączenie jakiego- kolwiek aparatu elektrycznego do sieci elektrycznej budynku musi być wykonane przez wykwalifiko- wanego elektryka, zgodnie z obowiązującymi przep- pisami. Nieprawidłowe podłączenie może spo- wodować poważne szkody osobiste, wraz ze śmiercią.

OSTRZEŻENIE!

! OSTRZEZENIE! Zasilać urządzenie poprzez dyferencjał (RCD - Residual Current Device) z prądem zwolnienia nie większym niż 30 mA.

WAŻNE

WAZNE Przed każdym użyciem maszyny, należy zawsze sprawdzić poziom i dołać do wysokości około 1 cm od krawędzi otworu. Poziom oleju może spadać poniżej znaku «MIN».

5. POŁĄCZENIA ELEKTRYCZNE

OSTRZEŻENIE!

kluczają się.

Wilgoć i elektryczność wy-

WAŻNE

We dopływie prądu elektrycznego:

• sprawdzić, czy całkowita nośność instalacji elektrycznej jest odpowiednia;
• podłączać maszynę do gniazdka prądu z wystarczającym prądem w amperach;
• unikać jednoczesnego używania innych urządzeń elektrycznych o wysokiej absorbcji.

6. URUCHOMIENIE- ZATRZYMANIE SILNIKA

URUCHOMIENIE SILNIKA (Rys. 12)

Przed uruchomieniem silnika:

• Zaczepić przewód przedłużacza (1) do blokady przewodu znajdującej się na tylnym uchwycie.
• Połączyć NAJPIERW wtyczkę przewodu zasilania (2) z przedłużczem (3) a NASTE,PNIE przedłużacz z gniazdkiem prądu (4).
  – Zdjąć ochronny futerał prowadnicy.

• Upewnić się, że prowadnica nie dotyka ziemi czy innych przedmiotów.

• Nacisnąć przycisk awaryjny (6) i uruchomić wyłącznik (7).

UWAGA

UWAGA Zwalniając wyłącznik, przycisk awaryjny się odblokowuje i silnik się zatrzymuje.

OSTRZEŻENIE!

! OSTRZEZENIE! Zatrzymanie łańcucha może nastąpić po jednej sekundzie od wyłączenia silnika.

ZATRZYMANIE SILNIKA

W celu zatrzymania silnika:

W celu rozruchu silnika (Rys. 12):

1. Zwolnić hamulec łańcucha (5) (osłona przedniej ręki przyciągnięta do przedniego uchwytu).

2. Uchwycić mocno urządzenie dwiema rękami.

3. Zwolnić wyłącznik (7).

4. Odłączyć NÄJPIERW przedłużacz (3) z gniazdka prądu (4) a NASTE,PNIE przewód zasilania (2) urządzenia od przedłużacza (3).

7. UŻYTKOWANIE URZĄDZENIA

OSTRZEŻENIE!ĘDla bezpieczeństwa waszego i innych osób:

1) Nie używać maszyny bez wcześniejjszego uważnego zapoznania się z instrukcją. Zapoznać się dokładnie z systemem sterowania i właściwym sposobem użytkowania urządzenia. Nauczyć się natychmiastowo zatrzymywać silnik.
2) Używać urządzenia do celu jego przeznaczenia, to znaczy do “ścinania drzew, przecinania dłużycy na kłody i obcinania gałęzi drzew o rozmiarach dostosowanych do długości prowadnicy” lub przedmiotów z drewna o podobnych właściwościach. Jakiekolwiek inne wykorzystanie może okazać się niebezpieczne i może spowodować uszkodzenie maszyny, jaki i akcesoriów niewyszczególnionych w niniejszej instrukcji. Stanowią niewłaściwe użycie maszyny (czynności podane przykładowo, ale nie tylko):
- regulowanie krzewów;
- prace rzeźbiarskie;
- cięcie na części palet, skrzyń i ogólnie opakowań;
- cięcie na części mebli lub czegokolwiek, co może zawierać gwoździe, śruby lub wszelkiego rodzaju elementy metalowe;
- wykonywanie prac rzeźniczych;
- używanie maszyny jako dźwigni do podnoszenia, przenoszenia lub łamania przedmiotów;
- używanie maszyny zablokowanej na stałych podstawach.

3) Nie zapominać, iż operator lub użytkownik jest odpowiedzialny za wypadki lub nieprzewidziane okoliczności w stosunku do osób postronnych lub ich stanu posiadania.

4) Zakładać odpowiednią odzież podczas pracy. Wasz Sprzedawca może dostarczyć wam informacji dotyczących najbardziej odpowiedniego sprzętu ochronnego w celu zapewnieniem bezpieczeństwa podczas pracy. Stosować rękawice antywibracyjne Wszystkie wyżej wymienione środki zabezpieczające nie gwarantują zapobiegania ryzyka choroby Raynauda lub zespołu cieśni nadgarstka. Zaleca się osobom, które przez długi okres pracują przy użyciu tej maszyny, okresową kontrolę stanu rąk i palców. Jeśli niektóre z powyższych objawów pojawiają się, skonsultować się natychmiast z lekarzem.

5) Wykonywać pracę wyłącznie przy świetle dziennym lub dobrym oświetleniu sztucznym.

6) Zwracać szczególną uwagę na prace wykonywane w pobliżu ogrodzeń metalicznych.

7) Unikać styku łańcucha z przewodem elektrycznym. Używać blokady przewodu w celu uniknięcia przypadkowego odłączenia się przewodu, gwarantując jednocześnie prawidłowe usadzenie w gniazdku bez forsowania. Nigdy nie dotykać przewodu elektrycznego pod napięciem lub, gdy ma złą izolację. Jeżeli przedłużacz zostanie uszkodzony podczas użycia, nie dotykać przewodu i odłączyć natychmiast przedłużacz z sieci elektrycznej.
8) Uważać, aby nie uderzać mocno prowadnicą w ciała obce oraz na możliwe odrzuty materiałów powodowane przesuwaniem się łańcucha.
9) Zatrzymać silnik i odłączyć urządzenie z sieci elektrycznej:
- za każdym razem, kiedy urządzenie jest pozo- stawione bez nadzoru;
- przed kontrolą, czyszczeniem lub dokonaniem prac na maszynie;
- po uderzeniu o jakiś twardy przedmiot. Sprawdzić ewentualne uszkodzenia i dokonać potrzebnych napraw przed powtórnym użytkowaniem urządzenia;
- jeśli maszyna zacznie drgać w nieprawidłowy sposób (Poszukiwać natychmiast przyczyn drgań i zadbać o wykonanie koniecznego przeglądu w Specjalistycznym serwisie).
- kiedy urządzenie nie jest używane.

WAŻNE

Pamiętać zawsze o tym, że piła

elektryczna używana niewłaściwie może być przyczyną zakłócania spokoju innych osób i wywoływać silny wpływ na środowisko.

Dla poszanowania innych osób i środowiska naturalnego należy:

• Unikać używania maszyny w miejscach i godzinach, w których praca może zakłócać spokój.
• Przestrzegać skrupulatnie lokalnych przepisów dotyczących usuwania materiału pozostałego po cięciu.
• Przestrzegać skrupulatnie lokalnych przepisów dotyczących usunięcia olejów, zniszczonych części czy jakichkolwiek innych elementów zanieczyszczających środowisko.
• Podczas pracy, dostaje się do środowiska pewna ilość oleju, niezbędna do oliwienia łańcucha, z tego powodu należy używać tylko olei rozpuszczalnych biologicznie, specyficznych do robót tego rodzaju.
• Dla uniknięcia ryzyka wywołania pożaru nie wolno pozostawiać maszyny z rozgrzanym silnikiem pomiędzy liśćmi lub suchą trawą.

OSTRZEŻENIE!

Używanie urządzenia do ści-

nania drzew i obcinania gałęzi wymaga specjalnego przeszkolenia.

1. SPRAWDZENIA DO WYKONANIA PODCZAS PRACY

- Sprawdzenie napięcia łańcucha

Podczas pracy, łańcuch się stopniowo wydłuża, dlatego należy często sprawdzać jego napięcie.

2. SPOSÓB UŻYCIA I TECHNIKI CIE, CIA

Przed przystąpieniem po raz pierwszy do ścinania drzew lub obcinania gałęzi, należy wprawić się na kłodach leżących na ziemi lub opartych na podporze, aby poznać

powystarczająco narzędzie i najbardziej odpowiednie spo- soby cięcia.

WAŻNE

W pierwszym okresie użycia

(lub po wymianie łańcucha) konieczne jest częstsze sprawdzanie, z powodu dopasowywania się łańcucha.

OSTRZEŻENIE!

Podczas pracy, urządzenie

musi być zawsze mocno trzymane dwiema rękami.

OSTRZEŻENIE!

Nie pracować przy lużnym

łańcuchu, aby nie spowodować niebezpiecznych sytuacji w wypadku, gdyby łańcuch zeskoczył z szyn prowadnicy.

Dla wyregulowania napięcia łańcucha należy postępować zgodnie z tym, co wskazano w rozdziale 5.2.

- Kontrola dopływu oleju

WAŻNE

Nie używać urządzenia przy

braku oleju! Poziom oleju w zbiorniku jest widoczny poprzez przezroczysty wskaźnik. Upewnić się o dopełnieniu zbiornika oleju przy każdym użytkowaniu urządzenia.

OSTRZEŻENIE!

Upewnić się, czy prowadnica

i łańcuch są dobrze umieszczone, kiedy przeprowadza się kontrolę dopływu oleju.

Uruchomić silnik i skontrolować, czy olej do łańcucha rozprowadzany, jak pokazano na rysunku (Rys. 13).

- Zatrzymanie podczas pracy (Tylko dla C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ)

Maszyna ta wyposażona jest w zabezpieczenie przed przeciążeniem z wyłącznikiem. W przypadku zablokowania się łańcucha (na przykład przez zablokowanie się urządzenia tnącego, przez zaolejenie zębów łańcucha lub nadmierne obciążenie ścinaniem) wyłącznik przeciążenia przerywa automatycznie zasilanie prądem w celu ochrony piły elektrycznej.

OSTRZEŻENIE!

Natychmiast zatrzymać sil-

nik, jeżeli łańcuch się zatrzyma podczas pracy. Uważać zawsze na odbicie (kickback), które może wystąpić jeśli prowadnica napotyka przeszkodę.

- Ścinanie drzewa

• Kiedy dwie lub więcej osób jednocześnie wykonuje prace przecinania dłużycy i ścinania, prace te powinny być prowadzone na obszarach oddzielonych o odległość co najmniej dwóch wysokości ściętego drzewa. Nie należy wycinać drzew tak, aby stanowiło to zagrożenie dla ludzi, uszkadzało linię energetyczną lub powodowało jakąkolwiek szkodę materialną. W przypadku, gdy drzewo wejdzie w kontakt z siecią li-nii dystrybucji, należy niezwłocznie powiadomić firmę odpowiedzialną za sieć.
• Operator piły łańcuchowej powinien pozostawać powyżej gruntu, na którym przewiduje się staczanie lub upadek drzewa po ścięciu.
  – Przed przystąpieniem do cięcia należy zaplanować drogę ucieczki, która musi być utrzymana drożna. Najlepiej, aby droga ucieczki przechodziła do tyłu i po jestprzekątnej z tyłu przewidywanej linii spadku, jak po-kazano na Rys. 15.
• Przed przystąpieniem do ścinania, należy wziąć pod uwagę naturalne nachylenie drzewa, stronę po której gałęzie są większe i kierunek wiatru, aby ocenić w jaki sposób drzewo spadnie.
• Usunąć z drzewa brud, kamienie, kawałki kory, gwoździe, klamry i druty.

- Wrębienie częściowe u podstawy

Wykonać wrębienie na głębokość 1/3 średnicy drzewa, prostopadle do kierunku spadku, jak pokazano na Rys. 16.

WAŻNE

Wyłącznik zadziała, gdy prąd

zwolnienia przekroczy 30-35 A, i może być wznowiony ręcznie, naciskając odpowiedni przycisk (1.15) po 30 s kundach od całkowitego ochłodzenia..

Wykonać najpierw wrębienie poziome dolne.

Pozwoli to uniknąć zakleszczenia łańcucha zębatego dub szyny prowadnicy przy dokonywaniu drugiego wrębu.

- Cięcie tylne przy ścinaniu

• Wykonać cięcie tylne ścinania na poziomie wyższym o co najmniej 50 mm od wrębienia poziomego, jak po kazano na Rys. 16. Zachować cięcie tylne ścinania równoległe do wrębienia poziomego. Wykonać cięcie - tylne ścinania drzewa w taki sposób, aby pozostawić wystarczającą grubość drewna, która służy jako zawias. Drewniany zawias zapobiega skręcaniu drzewa i jego upadku w złym kierunku. Nie wykonywać przecięć na zawiasie.
• Gdy ścinanie zbliża się do zawiasu, drzewo zaczyna spadać. Jeżeli istnieje jakiekolwiek ryzyko, że drzewonie spadnie w określonym kierunku lub że może przechylić się do tyłu i zgnieść łańcuch zębaty, zatrzymać cięcie przed dokończeniem cięcia tylnego ścinania i zastosować drewniane, plastykowe lub aluminiowe kliny w celu otwarcia cięcia i dokonania spadku drzewa wzdłuż pożądanej linii spadku.
• Kiedy drzewo zaczyna spadać należy wycofać z cięcia piłę łańcuchową, wyłączyć silnik, odłożyć na ziemię piłę łańcuchową i skierować się na zaplanowaną drogę ucieczki. Należy mieć na oku spadające z góry gałęzie i uważać gdzie stawia się stopy.

- Pruning gałęzi drzewa

po stronie dolnej (przecinanie dłużycy dolne). Następnie należy dokonać ostatecznego cięcia, wykonując przecinanie dłużycy górne w celu zetknięcia się -z pierwszym cięciem.

Gdy kłoda opiera się na obu końcach, jak pokazano na Rys.18C, należy przecinać 1/3 średnicy zaczynając od strony górnej (przecinanie dłużycy górne). Następnie przystąpić do cięcia ostatecznego wykonując przecinanie dłużycy poniżej 2/3 grubości dolnej w celu zetknięcia się z pierwszym cięciem.

Przecinanie dłużycy na klody jest ułatwione użyciem haka (Rys. 18D).

• Wbić hak w pień i podważając hak, wykonać maszyną ruch łukiem, który pozwoli prowadnicy wglębić się w drewno.
• Powtórzyć czynność kilka razy, jeżeli potrzeba, zmieniając punkt oparcia haka.

Podczas cięcia drzewa na skarpie, należy zawsze stać na górze, jak pokazano na Rys.19. W trakcie operacji końcowych cięcia, w celu utrzymania kontroli, należy obniżyć nacisk ścinania bez zwalniania chwytu na rękojeści piły. Należy zapobiegać, aby piła dotykała podłoża.

Pruning oznacza obcinanie gałęzi ze ściętego drzewa. Po zakończeniu cięcia, odczekać aż piła łańcuchowa za-Kiedy się przycina, należy pozostawić niższe, większe trzyma sie, zanim przeniesie się ją. Wyłączyć zawsze sil-gałęzie, w celu wspierania klody drzewa na ziemi. Usunik podczas, gdy przemieszcza się z drzewa na drzewo.wać małe gałęzie za pomocą pojedyńczego cięcia, jak pokazano na Rys.17. Najlepiej jest ścinać gałęzie na-prężone od dołu do góry, aby uniknąć zgięcia piły łań-cuchowej. 3. ZAKOŃCZENIE PRACY

OSTRZEŻENIE!

Zwracać uwagę na punkty

oparcia gałęzi na terenie, na możliwość, że może być ona napreżona, na kierunek jaki obierze gałązpodczas cięcia i na możliwą niestabilność drzewa po obcięciu gałęzi.

- Przecinanie dłużycy na klody

Przecinanie dłużycy oznacza cięcie klody na jej długości. Należy upewnić się, że oparcie na nogi jest nieruchomoche i że masa waszego ciała jest równomiernie rozłożona na obu nogach. Jeśli to możliwe, należy podnieść i wspierać kłodę za pomocą gałęzi, pniów lub klód. Postępować zgodnie z prostymi wskazówkami w celu ułatwienia cięcia.

• Gdy kłoda oparta jest na całej długości, jak pokazan na Rys.18A, należy przecinać z góry (przecinanie dłu życy górne).
• Gdy kłoda opiera się na jednym tylko końcu, jak po-kazano na Rys.18B, należy przecinać 1/3 średnicy

3. ZAKOŃCZENIE PRACY

Po zakończeniu pracy:

- Zatrzymać silnik jak wskazano wcześniej (Rozdz. 6). - Zaczekać, aż zatrzyma się tańcuch i pozostawić maszynę do ochłodzenia.

• Usunąć z łańcucha wszelkie pozostałości trocin lub osady oleju.
• W przypadku mocnego zaolejenia lub pokrycia żywicą, zdjąć łańcuch i umieścić go na kilka godzin w zbiorniku ze specjalnym detergentem. Po czym spłukać go czystą wodą i przed ponownym zamontowaniem na maszynie, pokryć odpowiednim sprayem przeciwkorozyjnym.
  -- Zamontować ochronny futerał prowadnicy, przed od- ść stawieniem maszyny.

OSTRZEŻENIE!

Przed odprowadzeniem ur-

nażdzenia do jakiegokolwiek pomieszczenia odcze- ukać, aż silnik ochłodzi się. W celu obniżenia ryzyka pożaru, oczyścić urządzenie z resztek trocin, ga- łązek, liści, nadmiaru smaru; nie pozostawiać zbior- ników ze ściętym materiałem wewnątrz po- mieszczenia.

8. KONSERWACJA I PRZECHOWYWANIE

OSTRZEŻENIE!

Dla bezpieczeństwa waszego

i innych osób:

• Właściwa konserwacja jest podstawowym elementem dla zachowania z upływem czasu wydajności i bezpieczeństwa użytkowania urządzenia.
• Utrzymywać dokręcone śruby i nakrętki, aby być pewnym, iż maszyna znajduje się zawsze w sta-nie gotowym do bezpiecznej eksploatacji.
• Nigdy nie używać maszyny, gdy jej części składowe są zużyte lub uszkodzone. Części uszkodzone muszą być wymienione, nigdy nie naprawiane.
• Należy stosować wyłącznie oryginalne części zamienne. Części zamienne o nieodpowiedniej jakości mogą uszkodzić urządzenie lub stanowić zagrożenie bezpieczeństwa użytkownika.

OSTRZEŻENIE!

Podczas zabiegów konser-

wacyjnych:

• Odłączyć urządzenie z sieci elekrycznej.
• Używać rękawic ochronnych przy pracach związanych z prowadnicą i łańcuchem.
• Utrzymywać zamontowane zabezpieczenia prowadnicy, za wyjątkiem pracy na samej prowadnicy lub na łańcuchu.
• Nie pozostawiać w środowisku olejów, czy innych materiałów zanieczyszczających.

1. CHŁODZENIE SILNIKA

Aby uniknąć przegrzania się i uszkodzenia silnika, kratki zasysające powietrze do ochładzania muszą być zawsze utrzymane w czystości i wolne od trocin i odpadków.

2. HAMULEC LÁNCUCHA

Często kontrolować skuteczność hamulca łańcucha.

3. WAŁEK ZE, BATY ŁAŃCUCHA (Rys. 20)

Często kontrolować stan wałka zębatego i wymienić go, gdy zużycie przekracza 0,5 mm.

Nie montować nowego łańcucha na wałku zębatym zużytym lub odwrotnie.

4. SWORZEŃ BLOKADY ŁAŃCUCHA

Sworzeń ten jest ważnym elementem bezpieczeństwa, ponieważ uniemożliwia niekontrolowany ruch łańcucha, w wypadku jego zerwania się lub rozluźnienia.

Często kontrolować stan sworznia i dopilnować jego wymiany w przypadku gdy jest on uszkodzony.

5. UMOCOWANIA

Okresowo kontrolować dokręcenie wszystkich śrub i na- krętek oraz czy uchwyty są pewnie przymocowane.

6. OSTRZENIE ŁAŃCUCHA

OSTRZEŻENIE!

Z przyczyn bezpieczeństwa i skuteczności jest bardzo ważne, aby elementy cięcia były dobrze naostrzone. Wszystkie czynności związane z łańcuchem i prowadnicą są pracami, które wymagają specyficznej kompetencji, oprócz wykorzystania odpowiednich narzędzi, w celu należytego ich wykonannia; ze względów bezpieczeństwa kontaktujcie się z waszym Sprzedawcą.

Ostrzenie jest konieczne, gdy:

• Trociny są podobne do proszku.
• Potrzybny jest większy nacisk przy cięciu.
• Cięcie nie jest prostoliniowe.
• Wibracje zwiększają się.

Ostrzenie powierzone specjalistycznemu serwisowi, wykonane jest przy zastosowaniu specjalnej aparatury, która gwarantuje minimalne usunięcie materiału i na- ostrzenie równomierne na wszystkich krajarkach.

Łańcuch musi być wymieniony, gdy:

– Długość krajarki obniży się do 5 mm lub mniej;
- luz ogniw na złączach jest za duży.

7. OPRÓŻNIANIE I OCZYSZCZANIE ZBIORNIKA OLEJU (Tylko w przypadku używania oleju biologicznego do łańcuchów)

Używanie niektórych rodzajów oleji biologicznych może powodować powstawanie osadów i kamienia osadowego po dłuższym okresie stosowania.

W tym przypadku, przed odłożeniem maszyny na długi okres nieużywalności:

• rozmontować łańcuch i prowadnicę;
• opróżnić zbiornik oleju;
• napełnić zbiornik odpowiednim płynem detergentem, mniej więcej do połowy maksymalnego poziomu;

- zamknąć korek zbiornika i pozostawić włączoną maszynę, aż do całkowitego ujścia wszystkiego detergentu.

Pamiętać o napełnieniu olejem, przed ponownym użyciem maszyny.

8. KONSERWACJA PROWADNICY (Rys. 21)

W celu uniknięcia asymetrycznego zużycia się prowadnicy, należy okresowo ją obracać.

Dla utrzymania sprawności prowadnicy należy:

• Smarować odpowiednią strzykawką łożyska zębatki opóźnienia (jeżeli obecna).
• Wyczyścić bruzdę prowadnicy odpowiednią skrobaczką.
• Wyczyścić otwory smarowania.
• Płaskim plnikiem, usunąć zadziory z boków prowadnicy i opiłować ewentualne nierówności między szynami.

Prowadnica musi być wymieniona, gdy:

• głębokość bruzdy okazuje się niższa niż wysokość ogniw napędzających (które nigdy nie mogą dotykać dna);
  – ścianka wewnętrzna szyny jest tak zużyta, że powo- duje boczne skrzywienie łańcucha.

9. PRZEWODY ELEKTRYCZNE

OSTRZEŻENIE! Esprawdzać okresowo stan przewodów elektrycznych i wymienić je, gdy są zniszczone lub, gdy ich izolacja okaże się uszkodzona.

Kabel zasilania maszyny, jeżeli uszkodzony musi być wymieniony jedynie na oryginalną część zamienną, przez waszego sprzedawcę lub autoryzowany serwis.

10. ZABIEGI SZCZEGÓLNE

Każda operacja konserwacyjna nie zawarta w tej instrukcji może zostać przeprowadzona tylko i wyłącznie przez waszego Sprzedawcę.

Zabiegi przeprowadzane przez nieodpowiednie serwisy lub osoby niekompetentne powodują utratę wszystkich udzielonych gwarancji.

11. PRZECHOWYWANIE

Urządzenie musi być przechowywane w miejscu suchym, z dala od wilgoci oraz z poprawnie założonym ochronnym futerałem prowadnicy.

9. NIESPRAWNOŚCI I SPOSOBY ICH USUNIĘCIA

WAŻNE

Uważna lektura informacji za-

wartych w niniejszej instrukcji dostarcza dobrej znajomości maszyny i następujący po nich poradnik, umożliwia rozpoznanie i prawidłowe postępowanie w najbardziej typowych sytuacjach pracy. W przypadku każdej innej niesprawności lub problemu, skontaktuj się z autoryzowanym serwisem.

• Maszyna nie uruchamia się:

- sprawdzić, czy jest napięcie w gnieździe prądu;

- sprawdzić, czy kabel zasilania lub przedłużacz są nie-naruszone.

• Łańcuch nie obraca się:

- sprawdzić, czy osłona przednia ustawiona jest do tyłu.

- Olej nie dopływa:

- sprawdzić, czy jest olej w zbiorniku i ewentualnie dokonać oczyszczenia (8.7).

- skontaktować się ze Sprzedawcą w celu dokonania przeglądu silnika i szczotek.

10. AKCESORIA

Tabela zawiera listę wszystkich możliwych kombinacji pomiędzy prowadnicą i łańcuchem, ze wskazaniem tych które używane są na poszczególnych maszynach, ozna czonych symbolem “”.

cha są czynnościami, które użytkownik wykonuje przy całkowitej autonomii swojego uznania, stąd odpowiedzialność spada na niego za jakiekolwiek szkody wynikające z tych czynności. W przypadku wątpliwości lub niewystarczającej znajomości specyfiki danej drążka czy łańcucha, należy skontaktować się z odsprzedawcą lub ze specjalistycznym centrum ogrodniczym.

OSTRZEŻENIE!

Biorąc pod uwagę fakt, że i użycie prowadnicy i łańcu-

Kombinacje prowadnicy i łańcucha

Rozstaw	PROWADNICA			ŁAŃCUCH	Model
Cale	Długość Cale / cm	Szerokość Bruzdy Cale / mm Kod	Kod		A 180 E C 1.8 E • C 1.8 ET 1814 SE 1814 Q	SE SE 2014 SE 2014 Q	A 200 E • XC 120 CP 2.0 Q C 2.0 E • C 2.0 ET SE 2016 • SE 2016 Q	Q A 220 EQ C 2.2 E • C 2.2 ET SE 2216 Q SE 2216 Q
3/8"	14" / 35 cm	0,050" / 1,3 mm	118800388/0	4113703	*	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	118800389/0	4113706			*	*

Spoštovani kupec,

SPUŠTĚNÍ MOTORU (Obr. 12)
