LIETOŠANAS INSTRUKCIJA SE 2016 Q STIGA

vispirms mēs gribētu pateikties jums par to, ka izvēlējāties mūsu izstrādājumu un ceram, ka šīs mašina: izmantošana sagadās jums prieku, un ka tā pilnīgi apmierinās jūsu cerības. Šī rokasgrāmata ir sastādīta ar nolūku palīdzēt jums labāk iepazīties ar mašīnu un efektīvi izmantot to drošības apstākļos; neaizmirst par to, ka rokasgrāmata ir neatņemama mašīnas sastāvdaļa, tā ir jātur pie rokas, lai pie tās jebkurā brī varētu griezties, un nododot mašīnu citām personām, pievienojiet tai šo rokasgrāmatu.

Šī mašīna ir izstrādāta un izgatavota saskaņā ar spēkā esošo likumdošanu, tā ir droša, ja tās izmantoš nas laikā pilnīgi ievēro šajā rokasgrāmatā esošos norādījumus (paredzētā lietošana); jebkurš cits lietošar veids vai norādīto lietošanas, tehniskās apkopes vai remontdarbu drošības noteikumu neievērošana tiek uzskatīta par “nepareizu lietošanu” un noved pie garantijas spēka zaudēšanas un pie jebkuras atbildības nonemšanas no Ražotāja, padarot lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu īpašuma bojājumiem vai gūtajām traumām.

Neatkarīgi no garantijas, kuru veikals sniedz pircējiem, mēs piedāvājam šādu garantiju šai elektroierīcei. Garantijas darbības termiņš ir 24 mēneši no pirkuma datuma, kurš tiek apliecināts ar kases čeka palī-dzību. Ja ierīce tiek izmantota komerciāliem mērķiem vai, ja to iznomā, šis termiņš tiek samazināts līdz 12 mēnešiem. Garantija neattiecas uz: nodilumam pakļautām detaļām un tādiem bojājumiem, kurus izraisīja neatbilstošu piederumu izmantošana, neoriģinālu rezerves daļu izmantošana remonta laikā, lietošana ar pārmērīgu spēku, dūrieni, plīsumi un tīša dzinēja pārslogošana. Garantijas ietvaros tiek nomai-nītas tikai bojātas daļas, nevis visa ierīce. Garantijas darbības laikā remontu drīkst veikt tikai pilnvarotajos servisa centros vai ražotāja klientu apkalpošanas centrā. lerīces patvaïīga remonta gadījumā garan-tija zaudę spçku.

Visus pārsūtīšanas izdevumus un jebkādus citus papildus izdevumus sedz pircējs.

Ja jūs pamanāt nelielas atšķirības starp informāciju šajā rokasgrāmatā un jūsu mašīnu, ņemiet vērā, ka nepārtrauktas izstrādājumu uzlabošanas dēļ šajā rokasgrāmatā esošā informācija var tikt mainīta bez ie-priekšēja brīdinājuma un bez pienākuma atjaunot informāciju, drošas lietošanas nolūkos pamatraksturo-jumi netiek mainīti. Neskaidrību gadījumā sazinieties ar vietējo izplātītāju. Veiksmi darbā!

SATURS

1. Galveno sastāvdaļu izvietojums 2
2. Simboli 3
3. Ar drošību saistīti brīdinājumi 4
4. Mašinas montāža 6
5. Sagatavošanās darbam 7
6. Dzinēja iedarbināšana - Apturēšana 8
7. Mašinas lietošana 9
8. Tehniskā apkope un uzglabāšana 12
9. Problēmas un risinājumi 13
10. Piederumi 14

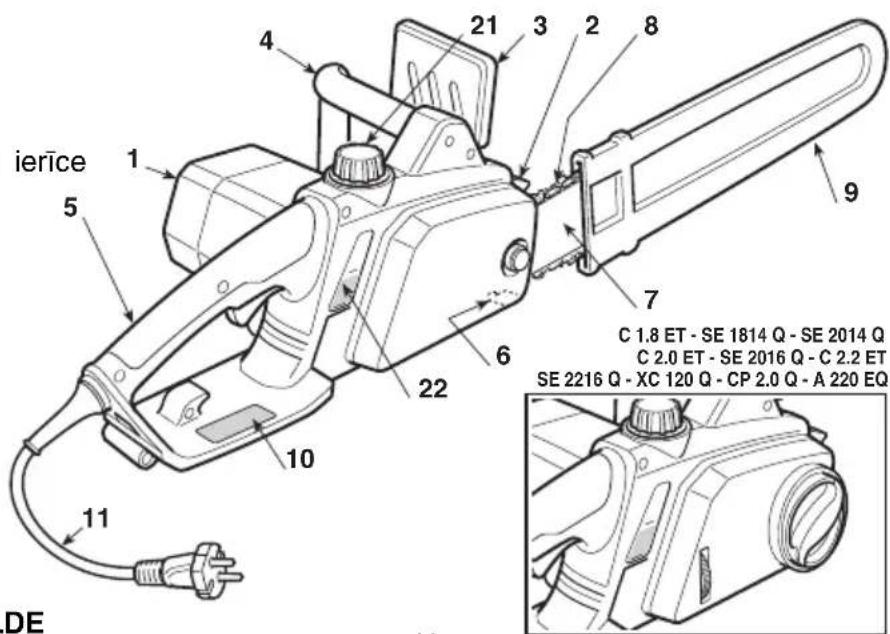

1. GALVENO SASTĀVDAŁU IZVIETOJUMS

GALVENĀS SASTĀVDALAS

1. Dzinēja mezgls
2. Sprüds
3. Priekšējais rokturis
4. Aizmugurējais rokturis
5. Kēdes bremzes tapa
6. Sliede
7. Kēde
8. Sliedes väks
9. Pases datu plāksnīte
10. Barošanas kabelis

11. Pagarinātājs (netiek piegādāts)

12. Priekšējā rokas aizsardzības ierīce

ierice 1 5 4 21 3 2 8 9 7 6 22 10 11 DE C 1.8 ET - SE 1814 Q - SE 2014 Q C 2.0 ET - SE 2016 Q - C 2.2 ET SE 2216 Q - XC 120 Q - CP 2.0 Q - A 220 EQ

VADĪBAS IERĪCES UN UZPILDE

1. Slēdža svira
2. Drošības poga
3. Darbības atjaunošanas poga (tikai priekš C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ)

4. Pagarinātāja savienojums

5. Kēdes ellas tvertnes vāciņš

6. Kēdes ellas līmeṇa indikators

10.1) Markējums par atbilstību direktīvai 2006/42/EK
10.2) Ražotāja nosaukums un adrese
10.3) Akustiskās jaudas līmenis LWA atbilstoši direktīvai 2000/14/EK
10.5) Mašinas modelis
10.6) Sērijas numurs
10.7) Ražošanas gads
10.8) Elektropadeves spriegums un frekvence
10.9) Dzinēja jauda
10.10) Divkārša izolācija
10.11) Artikula kods
10.12) Ražošanas valsts
10.13) Maksimālais pieļaujamais sliedes garums. Ir aizliegts izmantot sliedes ar garumu, kas ir lielāks par norādīto vērtību

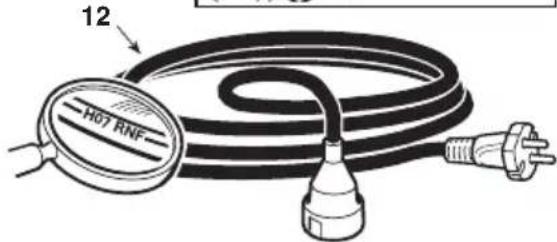

12 H07 RNF

15 131416

10.1 10.1210.1310.5 10.2 CE APE2 Made in PRC Electric Chainsaw V~ Hz W 10.10 10.8 10.610.710.11.10.9 LWA dB

Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Saskaṇā ar Eiropas Direktīvu 2002/96/EK par elektrisko un elektronisko iekārtu atkritumiem un ar to īstenošanu saskaṇā ar nacionālo likumdošanu, nostrādātas elektriskās iekārtas ir jāsavāc atseviški, lai tos varētu pārstrādāt videi draudzīgajā veidā. Ja elektroiekārtas ir izmestas izgāztuvē vai dabā, kai-tīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas kēdē, pasliktinot jūsu veselību un labsajūtu. Papildus informācijas sa-nemšanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sadzīves atkritumu pārstrādes iestādi vai ar vietējo izplātītāju.

Maksimālās trokšņa un vibrācijas vērtības [1]	Modelim	A 180 E C 1.8 E • C 1.8 ET SE 1814 SE 1814 Q	SE 2014 SE 2014 Q	A 200 E • XC 120 CP 2.0 Q C 2.0 E • C 2.0 SE 2016 SE 2016 Q	Q A 220 EQ C 2.2 E • C 2.2 SE 2216 SE 2216 Q
Akustiskā spiediena līmenis operatora ausīs (EN ISO 22868)	dB(A)	9 4,3	95,1	95,1	96,1
- Mērījuma klūda (2006/42/EK - EN 27574)	dB(A)	3	3	3	3
Izmērītais akustiskās jaudas līmenis (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
- Mērījuma klūda (2006/42/EK - EN 27574)	dB(A)	3	3	3	3
Vibrācijas līmenis (ISO 22867)	m/sec	4,686	4,916	4,916	5,285
- Mērījuma klūda (2006/42/EK - EN 12096)	m/sec	1,5	1,5	1,5	1,5
TEHNISKIE DATI
Barošanas spriegums	V~	230 - 240	230 - 240	230 - 240	230 - 240
Barošanas frekvence	Hz	50	50	50	50
Aizsardzība pret pārslodzi	A	16	16	16	16
Dzinēja jauda	W	1800	2000	2000	2200
Sliedes garums	cm	35	35	40	40
Pļaušanas garums	cm	33,5	33,5	38,5	38,5
Kēdes ātrums	m/sec	14	14	14	14
Svars	kg	5,00	5,05	5,30	5,42
Ella	ml	130	130	130	130

[1]
Bridinājums:
Norādītais vibrāciju līmenis tika noteikts ar standarta mēraparatūras palīdzību un to var izmantot salīdzināšanai ar citām elektroierīcēm un vibrāciju noslodzes aptuvenai aprēkināšanai.
UZMANIBU!
Vibrāciju vērtība ir atkarīga no mašīnas lietošanas veida un no aprīkojuma, tādējādi, tā var pārsniegt norādīto vērtību. Izstrādājot drošības un mašīnas lietotāja aizsardzības noteikumus ir jāizmanto vibrāciju noslodzes novērtējums, kas veidojas reālos lietošanas apstākļos. Tādējādi, ir jāņem vērā visi darbības cikla posmi, piemēram, izslēgšana vai darbība tukšgaitā.

2. SIMBOLI

1) Šīs mašīnas operators, kas nepārtraukti ikdienā5) Izmantojiet izturīgus darba cimdus.
izmanto to normālos apstāklos, var būt pakļauts trokšņa iedarbībai, kura līmenis ir vienāds vai ir lielāks par 85 dB (A). Izmantojiet aizsargbrilles un dzirdes orgānu aizsarglīdzekļus.
2) Brīdinājums!
3) Pirms šīs mašīnas izmantošanas izlasiet ro- kasgrāmatu.
4) Nepaklaujiet lietus (vai mitruma) iedarbībai.
6) Nekavējoties atvienojiet kontaktdakšu no elek- trotīkla kontaktligzdas, ja vads (vai pagarinātājs) ir bojāts vai pārgriezts.
7) Atsitiena (kickback) risks! Atsitiens izraisa mašīnas asu un nekontrolējamu kustību uz operatora pusi.
8) Cieši turiet mašinu ar abām rokām, lai nodrošinātu mašinas vadību un samazinātu atsitiena risku.

PASKAIDROJOŠI SIMBOLI UZ MAŠINAS

(ja ir)

11

12

13

14

15

11) Kēdes montāžas virziens
12) Kēdes bremze
13) Kēdes kustības virziens

14) Kēdes ellas tvertne
15) Kēdes spriegojums

3. AR DROŠIBU SAISTITI BRIDINAJUMI

KĀ JĀLASA ROKASGRĀMATA

Rokasgrāmatas tekstā daži paragrāfi, kuros ir izklāstīta īpaši svarīga informācija, ir apzīmēti ar dažādas pakāpes apzīmē-jumiem, tiem ir šāda nozīme:

PIEZIME

vai

SVARİGI

mus iepriekš izklāstītai informācijai ar nolūku nesabojāt mašīnu vai neizraisīt zaudējumus.

UZMANIBU!

Satur precizējumus vai skaidroju-

dījumā pastāv traumu gūšanas risks operatoram un trešajām personām.

BİSTAMI!

Norādījumu neievērošanas ga-

dījumā pastāv smagu traumu gūšanas risks operatoram un trešajām personām ar letāla iznākuma bīstamību.

VISPÄRËJIE AR DROŠIBU SAISTITI BRIDINAJUMI, KAS ATTIECAS UZ ELEKTROIERICEM

UZMANIBU!

Izlasiet visus ar drošību saistītus

brīdinājumus un visus norādījumus. Šo norādījumu un brīdinājumu neievērošana var izraisīt elektriskos triecienus, ugunsgrēkus un/vai smagas traumas.

Saglabājiet visus brīdinājumus un norādījumus, lai ar f) tiem varētu iepazīties arī nākotnē. Brīdinājumos sastopams termins “elektroierīce” attiecas uz jūsu aparatūru, kas barojas no elektrotīkla.

1) Darbavietas drošiba

a) Turiet darbavietu tīru un nodrošiniet tajā labu ap-gaismojumu. Netīras darbavietas un nekārtība tajās veicina negadījumu rašanos.
b) Nelietojiet elektroierīci sprādziennedrošās vidēs, uzliesmojošo škidrumu, gāzu vai putekļu klātbūtnē. Elektroieriču darbības laikā veidojas dzirksteles, kuras var uzliesmot putekļus vai tvaikus.
c) Elektroieriču lietošanas laikā turiet bērnus un klātesošas personas tālu no darbavietas. Neuzmanība var raisīt kontroles zaudēšanu.

2) Elektriskā drošība

a) Elektroierīces kontaktdakšai jābūt savienojamai ar elektrotīkla kontaktrozeti. Nekādā gadījumā nemodificējiet kontaktdakšu. Neizmantojiet adapterus ar elektroierīcēm, kuras aprīkotas ar zemējumu. Nemodificētas un piemērotas kontaktdakšas samazina elektriskā trieciena risku.
b) Izvairieties no nonākšanas saskarē ar iezemētām virs mām, tādām kā caurules, radiatori, krāsnis un ledus-skapi. Palielinās elektriskā trieciena risks, ja ķermenis saskaras ar iezemētu virsmu.
c) Nepaklaujiet elektroierīces lietus vai mitruma iedarbībai. Ja elektroierīce nokļūst ūdens, tad palielinās elektriskā trieciena risks.
d) Nelietojiet vadu nepiemērotajiem nolūkiem. Neizmantojiet vadu, lai pārvietotu vai vilktu elektroierīci, un nevelciet to, lai to atvienotu no kontaktligzdas. Turiet vadu tālu no siltuma, ellas, asām malām un kustīgajām dalām. Bojātais vai sapītais vads palielina elektriskā trieciena risku.

e) Lietojot elektroierīci ārpusē, lietojiet ārējai lietošanai paredzēto pagarinātāju. Ārējai lietošanai paredzētā pagarinātāja izmantošana samazina elektriskā trieciena risku.
f) Ja elektroierīce ir jāizmanto mitrā vidē, lietojiet ar diferenciālo slēdzi (RCD-Residual Current Device) aiz-sargāto kontaktrozeti. RCD lietošana samazina elektriskā trieciena risku.

3) Cilvēku drošība

a) Esiet uzmanīgs, sekojiet tam, ko jūs darāt un elektroierīces lietošanas laikā rīkojieties prātīgi. Nelietojiet elektroierīci, ja esat noguris vai esat narkotisko vielu, alkohola vai medikamentu ietekmē. Neuzmanības mirklis elektroierīces lietošanas laikā var izraisīt smagu traumu gūšanu.
b) Lietojiet aizsargapgērbus. Vienmēr valkājiet aizsargbrilles. Tādu individuālo aizsarglīdzekļu lietošana kā preptekļu maskas, apavi ar neslīdošu zoli, aizsargkiveres vai prettrokšņa austiņas samazina traumu gūšanas risku.c) Izvairieties no netīšas iedarbināšanas. Pirms kontakt-dakšas pieslēgšanas, elektroierīces paņemšanas ro-kās vai transportēšanas pārliecinieties, ka slēdzis ir stāvoklī «IZSLĒGTS» (OFF). Transportējot elektroierīci ar pirkstu uz slēdža, vai ja tā ir pieslēgta elektrotīklam un slē-dzis atrodas stāvoklī «IESLĒGTS» (ON), var rasties nega-dījumi.
d) Pirms elektroierīces ieslēgšanas izņemiet visas atslēgas vai citus regulēšanas instrumentus. Ja kustīgajā dalā paliek atslēga vai instruments, tas var izraisīt traumu gūšanu.
e) Nezaudējiet līdzsvaru. Sekojiet tam, lai jums vienmēr būtu labs atbalsts un līdzsvars. Tas lauj labāk kontrolēt elektroierīci neparedzētajās situācijās.
f) \35\ērbieties atbilstošā veidā. Nevelciet platu apgērbu un rotaslietas. Turiet matus, apgērba daļas un rokas a- tālu no kustīgajām daļām. Plats apgērbs, rotaslietas vai gari mati var aizkerties aiz kustīgajām daļām.
g) Ja pie mašinas ir paredzēts pievienot ierīces putekļu novākšanai un savākšanai, pārliecinieties, ka tie ir pareizi pievienoti un izmantoti. Šo ierīču izmantošana var samazināt ar putekļiem saistītos riskus.

4) Elektroierīces lietošana un aizsardzība

a) Nepārslogojiet elektroierīci. Lietojiet darbam piemē-roto elektroierīci. Ar piemērotu elektroierīci darbu var paveikt labāk un drošāk, tajā ātrumā, kuram tā ir paredzēta. zh) Nelietojiet elektroierīci, ja ar slēdzi to nevar pareizi iedarbināt vai apturēt. Elektroierīce, kuru nevar kontrolēt ar slēdža palīdzību, ir bīstama un tā ir jāremontē.
c) Pirms elektroierīces regulēšanas, piederumu nomaiņas vai elektroierīces novietošanas glabāšanā izvelciet kontaktdakšu no elektrotīkla kontaktrozetes. Šie piesardzības pasākumi samazina elektroierīces netīšas iedarbināšanas risku.
d) Ja elektroierīce netiek izmantota, glabājiet to bērniem nepieejamā vietā un neļaujiet to izmantot personām, kuras neprot to izmantot un kuras neiepazinās ar šīs rokasgrāmatas saturu. Nekvalificētu personu rokās elektroierīces ir bīstamas.
e) Sekojiet elektroierīču apkopei. Pārbaudiet, vai kustīgās daļas ir izlīdzinātas un var brīvi kustēties, vai nav bojātu detaļu un vai nepastāv citi apstākļi, kuri var nelabvelīgi ietekmēt elektroierīces darbību. Bojājumu gadījumā pirms lietošanas elektroierīce ir jāsalabo. Daudzu negadījumu iemesls ir slikta tehniskā apkope. f) Turiet griešanas elementus uzasinātus un tīrus. Griešanas elementu atbilstoša tehniskā apkope un labi uzasināti ām asmeņi nodrošina to, ka tie retāk iesprūst un tos ir vieglāk kontrolēt.
g) Lietojiet elektroierīci un atbilstošus piederumus sa-

skaṇā ar piedāvātajiem norādījumiem, ṣemot vērā darba apstāklus un veicama darba tipu. Elektroierīces lietošana mērkiem, kuri atškiras no norādītājiem, var izraisīt bīstamas situācijas.

5) Tehniskais atbalsts

a) Uzticiet elektroierīces remontu kvalificētajam personālam un lietojiet tikai originālas rezerves daļas. Tas Įaus saglabāt elektroierīces drošību.

AR KĘDES ZĄĞU DROŠĪBU SAISTĪTI BRĪDINĀJUMI

- Kamēr kēdes zāgis darbojas, sekojiet tam, lai visas kēdes kermeṇa dalas atrastos tālu no zobkēdes. Pirms kēdes zāga iedarbināšanas, pārliecinieties, vai zobkēde ne ar ko nesaskaras. Neuzmanības brīdis kēdes zāga izmantošanas laikā var izraisīt apgērba vai kermeṇa dalu iepīšanos zobkēdē.

- Ar labo roku visu laiku jātur aizmugurējo rokturi, bez a kreiso roku - priekšējo rokturi. Nekādā gadījumā nedrīkst mainīt rokas vietām, turot kēdes zāgi otrādi, jo tas pa-augstina traumu gūšanas risku.

- Izmantojiet aizsargbrilles un dzirdes orgānu aizsarglī-dzekļus. lesakām lietot citas galvas, roku un kāju aiz-sarglīdzekļus. Piemērotu aizsargtērpu valkāšana sama-zina ķermeņa traumēšanas risku, ko var izraisīt lidojošas skaidas vai nejauša pieskaršanās pie zāga zobiem.

- Nelietojiet kēdes zāgi, kamēr esat kokā. Kēdes zāga ie-mantojiet veicamām darbam vispiemērotākos zāgēšanas padarbināśana, atrodoties kokā, var izraisīt miesas bojājumus. nēmienus, saskaṇā ar lietošanas rokasgrāmatā izklāstītajiem - Vienmēr sekojiet tam, lai kājām būtu pareizs atbalsts unrādījumiem un piemēriem (sk. 7. nodalu).

darbiniet kēdes zāgi tikai atrodoties uz cietas, drošas un līdzenas virsmas. Stāvot uz slidenas vai nestabilas Novietojiet barošanas vadu tā, lai tas neaizkertos aiz zariem virsmas, piemēram, kāpnēm, var zaudēt līdzsvaru un kontrolivai citiem škēršliem. pār kēdes zāgi.

- Zāgējot nospriegotu zaru, ir jāuzmanās no atsitiena riska. Samazinoties koka škiedru spriegojumam, nospriegotais zars atbrīvojas un var trāpīt operatoram un/vai izraisīt kontroles zaudēšanu pār kēdes zāgi.

- Zāgējot krūmus un nelielus kokus esiet ārkārtīgi uz-manīgs. Nelieli atgriezumi var iestrēgt zobkēdē un izlidot jūsu virzienā, kā rezultātā var zaudēt līdzsvaru.

- Transportējot kēdes zāgi, turiet to aiz priekšējā roktura; izslēgt dzinēju, uzgaidīt, kamēr kēde apstājas, un atvienot izslēdziet to un turiet tālu no kermana. Transportējot vai mašīnu no elektrības tikla; noliekot kēdes zāgi glabāšanā, vienmēr ir jāuzstāda – uzstādīt sliedes aizsargvāku;

sliedes väks. Pareiza apiešanäs ar kēdes zāgi samazina – nemt mašīnu vienīgi aiz rokturiem un novirzīt sliedi pretēji nejaušas pieskaršanäs pie kustīgas zobkēdes risku. pārvietošanas virzienam.

- levērojiet norādījumus par ellošanu, kēdes spriego-jumu un rezerves dalām. Nepareizi nospriegota un ieeļlotaPārvietojot mašinu uz transportlīdzekļa, tā ir jānovieto tā, lai tā kēde var saplīst, kas paaugstina atsitiena risku. nevienam neradītu bīstamību, un stingri jāpiestiprina.

- Sekojiet tam, lai rokturi būtu sausi, tīri un uz tiem nebūtu ellas un smērvielas traipu. Ja uz rokturiem ir smērviela vai ella, tie ir slideni, kas var izraisīt kontroles zaudēšanu.

- Zāgējiet tikai koka materiālus. Nelietojiet kēdes zāgi ne-paredzētiem mērkiem. Piemēram: nelietojiet kēdes zāgi Pirms pirmā darba veikšanas, kas saistīts ar koka gāšanu vai plastmasas, būvniecības materiālu un citu priekšmetu, atzarošanu tiek rekomendēts:

kas nav izgatavoti no koka, zāgēšanai. Kēdes zāga lietošana mērķiem, kuri atšķiras no norādītājiem, var izraisīt bīs- iziet speciālu sagatavošanos šī veida ierīču lietošanai; uzmanīgi izlasīt šajā rokasgrāmatā izklāstītos ar drošību saistītos brīdinājumus un lietošanas norādījumus; patrenēties uz balkiem, kas atrodas uz zemes vai steķiem, lai labāk iepazītos ar mašīnu un ar piemērotu zāgēšanas tehniku. ATSITIENA IEMESLI UN TĀ NOVĒRŠANAS PASĀKUMI OPERATORAM

Atsitiens var rasties, kad sliedes gals pieskaras kādam priekšmetam vai, kad zobkēde iesprūst iezāgējumā. Ja kēdes gals saskaras ar kādu priekšmetu, tad noteiktos gadījumos to spēcīgi atmet pretējā pusē, līdz ar to sliede asi pārvietojas uz augšu un operatora virzienā.

Sliedes augšdaļas zobkēdes iesprūšana var izraisīt zobkēdes asu atmešanu operatora virzienā.

Viena no šim reakcijām var izraisīt kontroles zaudēšanu pār zāgi, kas var novest pie smagu traumu gūšanas. Nedrikst paļauties tikai uz drošības ierīcēm, ar kurām ir aprīkots zāgis.

Zāga lietotājam ir jāveic dažādi pasākumi, lai novērstu nega-dījumu vai traumēšanas risku zāgēšanas laikā. Atsitiens rodas zāga nepareizas lietošanas rezultātā vai nepareizu darba pro-cedūru vai darba apstākļu dēļ, no tā var izvairīties, ievērojot zemāk izklāstītos piesardzības pasākumus:

• Cieši turiet zāgi ar abām rokām tā, lai īkšķis un pārējie pirksti aptvertu kēdes zāga rokturus, un novietojiet savu kermani un rokas tādā stāvoklī, kas Įaus jums izturēt atsitiena spēku. Operators var kontrolēt atsitiena spēku, ievērojot attiecīgus norādījumus. Neatlaidiet kēdes zāgi.
• Neizstiepiet rokas pārāk tālu un nezāgējiet virs plecu līmeņa. Tas Įaus izvairīties no nejaušas saskaršanās ar uzgali un Įaus labāk kontrolēt kēdes zāgi neparedzētajās situācijās.
• Lietojiet tikai ražotaja norādītās sliedes un kēdes. Ne-atbilstošas rezerves sliedes un kēdes var izraisīt kēdes plišanu un/vai atsitienus.
  ar levērojiet ražotāja norādījumus par kēdes zāga asināšanu un tehnisko apkopi. Dziluma līmeņa samazināšanās a- var paaugstināt atsitiena risku.

- Elektrozāga lietošanas paņēmieni

Vienmēr ievērojiet ar drošību saistītus brīdinājumus un iz-mantojiet veicamām darbam vispiemērotākos zāgēšanas pa-nēmienus, saskaņā ar lietošanas rokasgrāmatā izklāstītajiem unorādījumiem un piemēriem (sk. 7. nodalu).

Novietojiet barošanas vadu tā, lai tas neaizkertos aiz zariem livai citiem škēršliem.

- Droša elektrozāga pārvietošana

Katru reizi, kad mašina ir jāpārvieto vai jātransportē, jārīkojas šādi:

a, izslēgt dzinēju, uzgaidīt, kamēr kēde apstājas, un atvienot vai mašinu no elektrības tīkla; - uzstādīt sliedes aizsargvāku;

- ņemt mašīnu vienīgi aiz rokturiem un novirzīt sliedi pretēji pārvietošanas virzienam.

aPārvietojot mašīnu uz transportlīdzekļa, tā ir jānovieto tā, lai tā nevienam neradītu bīstamību, un stingri jāpiestiprina.

- Padomi iesācējiem

is- iziet speciālu sagatavošanos šī veida ierīču lietošanai;

- uzmanīgi izlasīt šajā rokasgrāmatā izklāstītos ar drošību saistītos brīdinājumus un lietošanas norādījumus;

- patrenēties uz balkiem, kas atrodas uz zemes vai stekiem, lai labāk iepazītos ar mašīnu un ar piemērotu zāgēšanas tehniku.

4. MAŠINAS MONTAŽA

IEPAKOJUMA SATURS

Mašīnas iepakojums satur:

• dzinēja mezglu,
• sliedi,
• kēdi,
• sliedes aizsargvāku,
• mapi ar piederumiem un dokumentāciju.

SVARİGI

montētu sliedi un kēdi, bet ellas tvertne ir tukša.

UZMANIBU!

Izpakošana un montāža ir jāpabeidz uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojuma pārvietošanai, lietojot tikai pie-mērotus piederumus.

lepakojuma materiāli ir jāutilizē saskaṇā ar spēkā esošo vietējo likumdošanu.

SLIEDES UN KĒDES MONTĀŽA

UZMANIBU!

Veicot darbus ar sliedi un kēdi vienmēr velciet izturīgus darba cimdus. Pievērsiet īpašu uzmanību sliedes un kēdes montāžas laikā, lai nesamazinātu mašīnas drošību un efektivitāti; šaubu gadījumā sazinieties ar vietējo izplātītāju.

Pirms sliedes uzstādīšanas pārliecinieties, ka kēdes bremze nav ieslēgta; to var panākt, pilnīgi pavelkot uz aizmuguri priekšējo rokas aizsardzības ierīci, mašīnas korpusa virzienā.

UZMANĪBU!

Pārliecinieties, ka mašina nav pievienota elektrotikla kontaktligzdai.

• MAŠINAS AR STANDARTA KEDES SPRIEGOTAJU
• Noņemiet gumijas aizsargu (1a), atskrūvējiet uzgriezni (1) un noņemiet karteri, lai pieklūtu vilkšanas zobratam un sliedes ligzdai (1. zīm.).

• Uzstādiet kēdi uz sliedi, ievērojot pārvietošanas virzienu; ja sliedes galā ir uzstādīts atgriešanas zobrats, sekojiet tam, lai kēdes vilkšanas cilpas pareizi ieietu zobrata dobumos (2. zīm.).

• Uzstādiet sliedi (2), iespraužot tapskrūvi gropē, nospiediet sliedi mašīnas korpusa aizmugures daļas virzienā un uzstādiet kēdi apkārt vilkšanas zobratam (3. zīm.)

• Pārbaudiet, vai kēdes spriegotāja tapa (3) ir pareizi iesprausta atbilstošajā sliedes atverē (4. zīm.); pretējā gadījumā ar skrūvgrieža palīdzību noregulējiet kēdes spriegotāja skrūvi (4), lai tapa pilnīgi ieietu atverē (5. zīm.).
• Uzstādiet karteri, nepievelkot uzgriezni (1).
• Atbilstoši noregulējiet kēdes spriegošanas skrūvi (4) līdz kēdes spriegojums ir pareizs (5. zīm.).
• Turot sliedi paceltu, pievelciet līdz galam kartera uzgriezni (1), izmantojot komplektācijā ietilp-stošo atslēgu un uzstādiet atpakal gumijas aiz-sargu (6. zīm.).

- MAŠINAS AR ATRAS REGULESANAS KEDES SPRIEGOTAJU

• Atskrūvējiet rokturi (11) un nonemiet karteri, lai pieklūtu vilkšanas zobratam un sliedes ligzdai (1a. zīm.).
• Uzstādiet kēdi uz sliedi, ievērojot pārvietošanas virzienu; ja sliedes galā ir uzstādīts atgriešanas zobrats, sekojiet tam, lai kēdes vilkšanas cilpas pareizi ieietu zobrata dobumos (2. zīm.).
• Uzstādiet sliedi (2), iespraužot tapskrūvi gropē, nospiediet sliedi mašīnas korpusa aizmugures daļas virzienā un uzstādiet kēdi apkārt vilkšanas zobratam (3. zīm.).
• Uzstādiet karteri, nepievelkot rokturi (11). Pārbaudiet, vai kēdes spriegotāja tapa (3) ir pareizi iesprausta atbilstošajā sliedes atverē (4. zīm.); pretējā gadījumā atbilstošā veidā noregulējiet kēdes spriegotāja gredzenu (12), lai tapa pilnīgi ieietu atverē (5a. zīm.).
• Atbilstoši noregulējiet gredzenu (12) līdz kēdes spriegojums ir pareizs (5a. zīm.).
• Turot sliedi paceltu, pievelciet līdz galam rokturi (11) (6a. zīm.).

5. SAGATAVOŠANĀS DARBAM

1. PĀRBAUDE

UZMANĪBU! Pārliecinieties, ka mašina nav pievienota elektrotīkla kontaktligzdai.

Pirms darba sākšanas ir jāveic šādas darbības:

• pārbaudīt, vai elektrības tīkla spriegums un frekvence atbilst pases datu plāksnītē norādītajām vērtībām (skatīt nodalu 1 - 10.8).
• pārbaudīt, vai uz mašīnas un sliedes nav izlōdzījušos skrūvju;
• pārbaudīt, vai kēde ir pareizi uzstiepta, uzasināta un uz tās nav bojājumu pazīmju;
• pārbaudīt, vai mašīnas rokturi un aizsargierīces ir tīras, sausas, pareizi uzstādītas un cieši pie-stiprinātas pie mašīnas;
• pārbaudīt kēdes bremzes efektivitāti;
• pārbaudīt, vai slēdža svira un drošības poga kustas brīvi un bez pārmērīga spēka pielietošanas, un vai pēc atlaišanas tie automātiski un ātri atgriežas neitrālajā stāvoklī;
• pārbaudīt, ka ja nav nospiesta drošības poga, tad slēdža svira paliek blokēta;
• pārbaudīt, vai dzesēšanas gaisa kanāli nav aiz-sprostoti ar zāgskaidām vai atgriezumiem;
• pārbaudīt, vai barošanas vads un pagarinātājs nav bojāti;
• pārbaudiet, vai kēdes ellas līmenis nav zemāks par atzīmi «MIN» un nepieciešamības gadījumā papildiniet to līdz apmēram 1 cm no ielietnes malas.

2. KĒDES SPRIEGOJUMA PĀRBAUDE

UZMANIBU! Pārliecinieties, ka mašina nav pievienota elektrotikla kontaktligzdai.

- MAŠINAS AR STANDARTA KEDES SPRIEGOTAJU

• Atslābiniet kartera uzgriezni, izmantojot komplektācijā esošo atslēgu (5. zīm.).
• Atbilstoši noregulējiet kēdes spriegošanas skrūvi (4) līdz kēdes spriegojums ir pareizs (5. zīm.).

- Turot sliedi paceltu, pievelciet līdz galam karteraLai pārbaudītu kēdes bremzes efektivitāti ir jāveic uzgriezni, izmantojot komplektācijā ietilpstošo šādas darbības: atslēgu (6. zīm.).

Spriegojums ir pareizs, ja pēc kēdes satveršanas sliedes vidū vilkšanas cilpas neiziet no vadotnes (7. zīm.).

- MAŠINAS AR ĀTRAS REGULÉŠANAS KĘDES SPRIEGOTĀJU

• Palaidiet rokturi valīgāk (11). (5. zīm.).
• Atbilstoši noregulējiet gredzenu (12) līdz kēdes spriegojums ir pareizs (5a. zīm.).
• Turot sliedi paceltu, pievelciet līdz galam rokturi (11) (6a. zīm.).

Spriegojums ir pareizs, ja pēc kēdes satveršanas āliedes vidū vilkšanas cilpas neiziet no vadotnes (7. zīm.).

Turiet nospiestu slēdzi un drošības pogu, lai atlaistu bremzi, tad ar skrūvgrieža palīdzību pagrie-ziet kēdi gar vadotnēm, lai pārliecinātos, ka kēdes kustība notiek bez pārmērīga spēka pielietošanas.

3. KÉDES BREMZES PÄRBAUDE

Šī mašina ir aprikota ar dubulto bremzēšanas sistēmu, kas ieslēdzas divos gadījumos.

a) Ja tiek atlaista slēdža svira, automātiski ie-slēdzas bremze, kas palēnina un aptur kēdes kustību, lai novērstu ievainojumu risku, kas var rasties, ja pēc izslēgšanas kēde turpina griezties.
b) Ja darba laikā, sliedes uzgalim nejauši saskaroties ar škērsli, veidojas atsitiens, kura laikā ierīce strauji pārvietojas augšup un roka atduras pret priekšējo aizsardzību. Šajā gadī-jumā bremze blokē kēdes kustību un tā ir manuāli jāatblokē, lai izslēgtu bremzi.

Šo bremzi var iedarbināt arī manuāli, nospiežot uz priekšu priekšējo aizsargierīci. Bremzes atbrīvošanai pavelciet priekšējo aizsargierīci roktura virzienā līdz būs dzirdams klikšķis.

• ledarbiniet motoru, turot mašīnu aiz priekšējo rokturi un ar īkšķi nospiežot uz priekšu rokas priekšējo aizsargu sliedes virzienā.
• Pēc bremzes ieslēgšanas atlaidiet slēdža sviru.

Turiet nospiestu slēdzi un drošības pogu, lai atlaistu bremzi, tad ar skrūvgrieža palīdzību pagrie-

ziet kēdi gar vadotnēm, lai pārliecinātos, ka kēdes Kēdei ir jāapstājas uzreiz pēc bremzes ieslēgšakustība notiek bez pārmēriga spēka pielietošanas. nas.

UZMANIBU!

kēdes bremze nedarbojas pareizi un sazinieties ar vietējo izplātītāju, lai veiktu nepieciešamas pārbaudes.

4. KĒDES SMĒRVIELA

SVARİGI

Izmantojiet tikai motorzā-

giem paredzēto ellu vai motorzāgiem paredzēto adhezīvo ziedi. Neizmantojiet ellu, kas satur netīrumus, lai neaizsprostotu tvertnes filtru un neat-griezeniski nesabojātu ellas sūkni.

SVARİGI

Kēdes ieellošanai paredzētā

ella ir pakļauta bioloģiskajai sadrupšanai. Minerā-leļlas vai motoreļlas izmantošana ievērojami pie-sārņo apkārtējo vīdi.

Labas kvalitātes ellas izmantošana ir loti svarīga griešanas elementu efektīvai ellošanai; izlietota vai sliktas kvalitātes ella pasliktina ieeellošanu un sa-mazina kēdes un sliedes kalpošanas laiku.

SVARİGI

Katru reizi pirms mašīnas lie-

tošanas iesakām pārbaudīt līmeni un papildināt to apmēram līdz 1 cm no ielietnes malas. Eļļas līme nis nedrīkst būt zemāks par atzīmi «MIN».

5. ELEKTRISKIE SAVIENOJUMI

BİSTAMI!

Mitrums un elektrība nav

savienojami savā starpā.

• Elektrovadu savienojumi un jebkura darbība ar tiem ir jāveic sausos apstāklos.
• Nekādā gadījumā nepieļaujiet elektrības kontaktligzdas vai vada kontaktu ar mitru zonu (peļkes vai mitra augsne).

Pagarināšanas vadu kvalitātei ir jāatbilst vismaz H07RN-F vai H07VV-F tipam ar minimālo škērs-griezumu 1,5 mmun maksimālo rekomendējamo garumu 30 m.

Darba laikā neturiet pagarinātāja vadu satītā veidā, lai izvairītos no tā pārkarsējuma.

BİSTAMI!

Jebkuras elektriskas ieri-

ces pieslēgšana ēkas elektrotīklam ir jāveic saskaņā ar spēkā esošo likumdošanu, un to var uzticēt tikai kvalificētam elektrikim. Nepareiza pieslēgšana var izraisīt smagus miesas bojā-jumus un pat nāvi.

BİSTAMI!

Mašīnas barošanai iz-

mantojiet diferenciālo slēdzi (RCD, atlikušās strāvas iekārtu), kura atvienošanas strāva nepārsniedz 30 mA.

SVARİGI

Lai izvairitos no elektropa-

^2 deves traucējumiem:

• pārbaudiet, vai kopējais elektroiekārtas elektrī-bas patēriņš ir piemērots;
• pievienojiet mašinu pie elektrības avota, kuram ir pietiekoša jauda;
• izvairieties no vairāku lieljaudas elektroieriču vienlaicīgas izmantošanas.

6. DZINĒJA IEDARBINĀŠANA - APTURĒŠANA

DZINĒJA IEDARBINĀŠANA (12. zīm.)

Pirms dzinēja iedarbināšanas:

• Piestipriniet pagarinātāja vadu (1) pie tā turē-tāja, kas atrodas aizmugurējā rokturī.
• VISPIRMS pievienojiet barošanas vada kontaktdakšu (2) pie pagarinātāja (3) un PĒC TAM pagarinātāju pie elektrotīkla kontaktligzdas (4).
  – Nonemiet sliedes aizsargvāku.

• Pārliecinieties, ka sliede nepieskaras zemei un citiem priekšmetiem.

• Nospiediet drošības pogu (6) un ieslēdziet slē-dzi (7).

PIEZIME

Pēc slēdža atlaišanas drošī-blokēta un dzinējs apstāsies.

UZMANĪBU!

Vienu sekundi pēc dzinēja

izslēgšanas kēde var turpināt griezties.

DZINĒJA APTURĒŠANA

Lai iedarbinātu dzinēju (12. zīm.):

1. Atslēdziet kēdes bremzi (5) (priekšējā rokas aiz-sargierīce ir pavilkta priekšējā roktura pusē).
2. Cieši satveriet mašīnu ar abām rokām.

Lai apturētu dzinēju:

- Atlaidiet slēdzi (7).

- VISPIRMS atvienojiet pagarinātāju (3) no elektrotikla kontaktligzdas (4) un PEC TAM mašinas barošanas vadu (2) no pagarinātāja (3).

7. MAŠINAS LIETOŠANA

UZMANIBU!

Jūsu un citu personu dro-

šibai:

1) Nelietojiet mašinu, ja neesat uzmanīgi izlasījis norādījumus. lepazīstieties ar mašīnas vadības orgāniem un ar to pareizu lietošanu. lemācieties ātri apturēt dzinēju.
2) Izmantojiet mašīnu tikai paredzētajam mērkiem, proti “sliedes garumam atbilstošā diametra koku gāšanai, zāgēšanai un atzarošanai”, kā arī koka priekšmetu zāgēšanai, kuriem ir analogiski raksturojumi. Jebkurš cits lietošanas veids var būt bīstams un var izraisīt mašīnas bojājumu, tas attiecas arī uz šajā rokasgrāmata tiešā veidā nenorādīto piederumu lietošanu. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):
- dzīvžoga izlīdzināšana;
- griešana;
– paliktņu, kārbu un citu iepakojumu zāgēšana;
- mēbeļu vai citu priekšmetu zāgēšana, kas var saturēt naglas, skrūves vai citas metāla detalas;
- galas griešana;
– lietot mašinu kā sviru priekšmetu pacelšanai, pārvietošanai vai salauzīšanai;
- lietošanas laikā blokēt mašinu nekustīgajos balstos.

3) Atcerieties, ka operators vai lietotājs ir atbildīgs par negadījumiem un nejaušiem mantas bojājumiem, kuros ir iesaistītas trešās personas vai to manta.

4) Darba laikā velciet atbilstošu apgērbu. Vietējais izplātītājs var sniegt informāciju par piemērotiem aizsarglīdzekļiem negadījumu novēršanai, lai garantētu darbu drošības apstākļos. Izmantojiet vibrāciju slāpējošus cimdus. Visi augstāk norādītie brīdinājumi nevar pilnībā novērst Reino fenomenu vai karpālā kanāla sindromu. Tādējādi, personām, kuras ilgi izmanto šo mašīnu, tiek rekomendēts periodiski pārbaudīt roku un pirkstu stāvokli.

Ja parādās kādi no augstāk minētajiem simptomiem, tad nekavējoties sazinieties ar ārstu.

5) Strādājiet tikai dienas gaismā vai ar labu mākslīgo apgaismojumu.

6) Esiet ārkārtīgi uzmanīgs, strādājot metāla žoga tuvumā.

7) Neļaujiet kēdei nonākt saskarē ar elektrības vadu. Izmantojiet vada turētāju, lai izvairītos no nejaušas pagarinātāja vada atvienošanās, tai pašā laikā nodrošinot tā pareizu iespraušanu kontaktligzdā bez sa-springšanas. Nekādā gadījumā nedrīkst pieskarties elektrības vadam zem sprieguma, ja tā izolācija ir bojāta. Ja lietošanas laikā pagarinātāja vads tiek bojāts, nepies-karieties vadam un nekavējoties atvienojiet pagarinātāju no elektrības tikla.

8) Esiet uzmanīgs, lai sliede spēcīgi neuzdurtos sveškermenim, kā arī uzmanieties no izlidojošiem priekšmetiem, kuri var rasties kēdes kustības dēl.

9) Apturēt dzinēju un atvienot mašīnu no elektrības tīkla:

• vienmēr, kad mašīna tiek atstāta bez uzraudzības;
• pirms sākat pārbaudīt, tīrīt vai veikt citas darbības ar mašīnu;
• kad asmens ir uzdūries svešķermenim. Pārbaudiet, vai mašīnai nav radušies bojājumi un veiciet nepieciešamo remontu, pirms atsākat to lietot;
• ja mašina sāk spēcīgi vibrēt (nekavējoties nosakiet vibrāciju cēloni un veiciet nepieciešamas pārbaudes specializētajā servisa centrā);
• kad mašina netiek lietota.

SVARİGI

Atcerieties, ka nepareiza

veida izmantojams elektrozāgis var but par traucēkli citam personām un tam var but ievērojama ie-tekme uz vidi.

Ar cieņu izturieties pret citiem cilvēkiem un pret apkārtējo vidi:

• Izvairieties no mašinas lietošanas tādā vietā un laikā, kas var traucēt citiem.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attie-cas uz plaušanas atkritumu pārstrādi.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attie-cas uz ellu, nodilušo dalu vai jebkuru citu videi nedraudzīgu priekšmetu pārstrādi.
• Darba laikā noteikts kēdes ellas daudzums noklūst vide; tādējādi, lietojiet tikai šim lietošanas veidam paredzēto ellu, kas pakļauta bioloģiskajai sadrupšanai.
• Lai izvairitos no ugunsgrēka riska, neatstājiet mašinu ar karsto dzinēju blakus sausām lapām vai zālei.

UZMANIBU!

Mašinas izmantošana koku gāšanai un atzarošanai prasa speciālu sagatavošanu.

1. DARBA LAIKÃ VEICAMAS PÃRBAUDES

- Kēdes spriegojuma pārbaude

Darba laikā kēde ir pakļauta pakāpeniskai izstiepšanai, tādēl ir bieži jāpārbauda tās spriegojums.

SVARİGI

Uzsākot ierīces lietošanu

(vai pēc kēdes nomaínas) pārbaudes ir jāveic bie žāk kēdes izstiepšanas dēl.

2. LIETOŠANAS KĀRTĪBA UN ZĀGĒŠANAS TEHNIKA

Pirms pirmā darba veikšanas, kas saistīts ar koka gāšanu vai atzarošanu tiek rekomendēts patrenēties uz balkiem, kas atrodas uz zemes vai stekiem, lai labāk iepazītos ar mašīnu un ar piemērotu zāgēšanas tehniku.

UZMANĪBU!

Darba laikā mašīnu visu

laiku ir stingri jātur ar abām rokām.

UZMANIBU!

kēdes spriegojums nav pietiekošs, lai nerāstos bīstamas situācijas gadījumā, ja kēde izies no vadotnēm.

UZMANIBU!

Ja darba laikā kēde ie-

sprūst, nekavējoties apturiet dzinēju. Visu laiku esiet uzmanīgs pret atsitienu, kas var rasties, ja sliede saskaras ar šķērsli.

Lai noregulētu kēdes spriegojumu sekojiet 5.2. nodalas norādījumiem.

- Ellas plūsmas pārbaude

SVARİGI

Neizmantojiet mašinu bez el-

las! Ellas līmeni tvertnē var noteikt, izmantojot caurspīdīgu indikatoru. Neaizmirstiet uzpildīt ellas tvertni katru reizi, kad jūs lietojat mašinu.

UZMANIBU!

Ellas plūsmas pārbaudes

laikā pārliecinieties, ka sliede un kēde ir labi uzstādītas.

ledarbiniet dzinēju un pārbaudiet, vai kēdes ella tiek izsmidzināta, kā ir attēlots zīmējumā (13. zīm.).

- Apstāšanās darbības laikā (tikai priekš C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ)

Šī mašīna ir aprīkota ar aizsardzību pret pārslodzi ar slēdzi. Ja kēde blokējas (piemēram, griezējierīces blokēšanas dēl, kēdes zobu aizsērējuma vai pārslodzes griešanas laikā dēl), pārslodzes slēdzis automatīiski pārtrauc strāvas padevi, lai aizsargātu elektrozāgi.

SVARİGI

Slēdzis ieslēdzas, ja atvie-

nošanas strāva pārsniedz 30-35 A, tas ir jāatjauno manuāli, nospiežot attiecīgu pogu (1.15) 30 se- T kundes pēc ierīces pilnīgas atdzišanas.

- Koka gāšana

• Kad divi vai vairāk cilvēku vienlaicīgi zāgē vai gāž kokus, viņiem ir jāstrādā atdalītās zonās, attālums starp kurām nav mazāks par gāžamā koka divkārša augstumu. Vienojieties par to, ka koki tiks gāzti tādā veidā, lai nepakļautu riskam ur-cilvēkus, neaiztiktu elektrības līnijas un neizrai-sītu nekādus mantas bojājumus. Gadījumā, ja koks pieskaras elektrosadales tīkla līnijai, par to ir nekavējoties jāziņo par tīkla uzturēšanu atbil-dīgai organizācijai.
• Vienojieties par to, ka kēdes zāga operators paliek apvidus augstākā vietā, ja pēc nogāšanas koks var sākt ripot uz leju.
• Pirms gāšanas iesakām sagatavot un atbrīvot atiešanas celu. Vienojieties, ka atiešanas celš atradīsies aiz gāžamā koka pa diagonāli no paredzētā krišanas virziena, kā parādīts 15. zīm. )- Pirms koka gāšanas ir jāņem vērā koka dabisks noliekums, puse, kurā zari ir vislielākie, un vēja virziens, lai varētu noteikt kurā virzienā kritīs koks.
  – Novāciet no koka netīrumus, akmeņus, mizas gabalus, naglas, metāla uzgaļus un stieples.

- Bāzes ierobojums

lerobojuma dzilumam jābūt 1/3 no koka diametra un perpendikulāram krišanas virzienam, kā parādīts 16. zīm.

Vispirms veiciet apakšējo horizontālo iezāgējumu.

Tas Įaus izvairīties no zobkēdes iesprūšanas, veicot otro iezāgējumu.

• Aizmugurējais gāšanas iezāgējums

• Veiciet aizmugurējo gāšanas iezāgējumu apmēram 50 mm augstāk par horizontālo iezāgējumu, kā parādīts 16. zīm. Aizmugurējam iezāgējumam jābūt paralēlam horontālam iezāgējumam. Veiciet aizmugurējo gāšanas iezāgējumu tā, lai paliktu pietiekošs koka gabals, kas tiks izmantots kā šarnīrs. Šarnīra koka daļa novērš koka griešanos un krišanu nepareizā virzienā. Neveiciet zāgējumu škērsām šarnīram.
• Gāšanas iezāgējumam tuvojoties šarnīram, koks - sāk krist. Ja pastāv kaut mazākais risks, ka koks novirzīsies no paredzētā krišanas virziena, vai, ka tas var nobīdīties atpakal un piespiest zob- ķēdi, pārtrauciet zāgēšanu pirms aizmugurējā gāšanas iezāgējuma pabeigšanas un lietojiet koka, plastmasas vai alumīnija kīlus, lai atvērtu iezāgējumu un nogāzt koks vēlamajā krišanas virzienā.
• Kokam sākot krist, izvelciet kēdes zāgi no iezāgējuma, izslēdziet dzinēju, nolieciet kēdes zāgi uz zemes un atkāpieties pa iepriekš izraudzīto atkāpšanās celu. Sargieties no krītošajiem za-riem un nepaklūpiet.

- Koka atzarošana

ğējums ). Tad pabeidziet zāgēšanu virzienā no augšas uz apakšu līdz iepriekš veiktajam iezāgējumam.

- Ja koka stumbrs balstās uz zemes abos galos, kā parādīts 18C zīm., vispirms no augšas iezāgējiet to līdz koka diametra 1/3 (augšējais zāgējums). Tad pabeidziet atlikuša stumbra diametra 2/3 zāgēšanu virzienā no apakšas uz augšu līdz iepriekš veiktajam iezāgējumam.

- Lai atvieglotu stumbra zāgēšanu izmantojiet ks skavu (18D. zīm.).

• lesitiet skavu stumbrā un izmantojiet to kā sviru, ar mašīnu izdariet lokveida kustību, lai ľautu sliedei iedzilīnāties kokā.
• Dažas reizes atkārtojiet šo operāciju, nepieciešamības gadījumā izmainot skavas balsta punktu.
• Veicot zāgēšanu nogāzēs, vienmēr stāviet aug- špusē no koka stumbra, kā parādīts 19. zīm. Lai nezaudētu kontroli zāgējuma beigās, samazi- niet zāgēšanas spiedienu, taču joprojām stingri turiet zāgi ar abām rokām. Sekojiet tam, lai zāga kēde nenonāktu saskarē ar zemei.

Atzarošana ir zaru apcirpšana no nogāztajiem kokiem. Atzarošanas laikā ir jāatstāj neskarti lielākie apakšējie zari, uz kuriem balstās koka stumbrs. Mazākie zari jāatzāgē ar vienu kustību, kā parādīt 17. zīm. Lai novērstu kēdes zāga iestrēgšanu, nospriegotos zarus iesākām zāgēt virzienā no apakšas uz augšu.

Pēc zāgēšanas pabeigšanas uzgaidiet, līdz zāga kēde apstājas, pirms zāga pārvietošanas. Pārvietojoties no viena koka pie otra, vienmēr izslēdziet skēdes zāga dzinēju.

UZMANIBU!

Pievērsiet uzmanību zara atbalsta punktiem uz zemes, iespējai, ka tas ir saspriegts, iespējamam zara virzienam zāgēšanas laikā un iespējamai koka stabilitātes zaudēšanai pēc zara nozāgēšanas.

• Koka stumbra sagarināšana

Sagarināšana ir stumbra gareniska sazāgēšana. Sagarināšanas laikā ir svarīgi, lai zem kājām būtu stabils atbalsts un, lai jūsu svars būtu līdzīgi sadalīts uz abām kājām. Ja iespējams, sagarināmo koku var pacelt un atbalstīt uz zariem, stumbriem vai pagalēm. levērojot šos vienkāršos norādīju-mus, zāgēšana klūs ievērojami vieglāka.

• Ja stumbrs ir atbalstīts visā tā garumā, kā para dīts 18A zīm., sazāgējiet to virzienā no augšas uz apakšu (augšējais zāgējums).
• Ja stumbrs ir atbalstīts tikai no vienas malas, kā parādīts 18B zīm., vispirms no apakšas iezāgē-jiet to līdz stumbra diametra 1/3 (apakšējais zā-

3. DARBA PABEIGŠANA

Pēc darba pabeigšanas:

• Apturiet dzinēju, sekojot augstāk izklāstītājiem norādījumiem (6. nodaļa).
• Uzgaidiet, kamēr kēde apstājas un laujiet mašī-nai atdzist.
• Notīriet kēdes no visiem nogriezumiem un ellas paliekām.
• Špēcīga aizsērējuma vai aizdarvošanās gadī-jumā demontējiet kēdi un uz dažām stundām nolieciet to traukā ar speciālu tīrīšanas līdzekli.
• Pēc tam noskalojiet to ar tīruūdeni un pirms uz-stādīt to atpakal mašinā, apstrādājiet ar piemē-rotu pretkorozijas aerosolu.
• Pirms mašīnas novietošanas uzglabāšanā uzstādiet sliedes aizsargvāku.

UZMANĪBU!

Laujiet dzinējam atdzist, pirms novietojat ierīci jebkādā telpā. Lai sa- mazinātu ugunsgrēka risku, notīriet mašīnu āno zāgskaidām, zariem, lapām un smēres pār- palikuma; neatstājiet telpā tvertnes ar grieša- nas atkritumiem.

8. TEHNISKĀ APKOPE UN UZGLABĀŠANA

UZMANĪBU!

Jūsu un citu personu dro-

šībai:

• Pareiza tehniskā apkope ir ľoti svarīga mašīnas sākotnējās darbības efektivitātes un drošības saglabāšanai.
  – Sekojiet tam, lai visi uzgriežni un skrūves būtu pievilkti, lai pārliecinātos, ka mašina visu laiku atrodas drošā darbības stāvoklī.
  – Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas daļas ir jānomaina, nekādā gadījumā tās nedrīkst labot.
  – Izmantojiet tikai oriğinālas rezerves daļas. Neatbilstošas kvalitātes daļas var sabojāt mašīnu un apdraudēt jūsu drošību.

UZMANĪBU!

Veicot tehnisko apkopi:

• Atvienojiet mašinu no elektrotikla.
• Veicot darbības ar sliedi un ar kēdi izman-tojiet aizsargcimdus.
• Sliedes aizsārgvākam jābūt uzstādītam, iznemot gadījumus, kad darbības tiek veiktas ar sliedi vai kēdi.
• Neizlejiet apkārtējā vidē ellas un citas pie-sārṇojošas vielas.

1. DZINĚJA DZESĚŠANA

Lai izvairītos no dzinēja pārkarsējuma un bojā- u juma, dzesēšanas gaisa ieplūdes režgiem visu laiku jābūt tīriem un uz tiem nedrīkst būt zāgskaidu un atgriezumu.

2. KÉDES BREMZE

Bieži pārbaudiet kēdes bremzes efektivitāti.

3. KĒDES ZOBRATS (20. zīm.)

Bieži pārbaudiet zobrata stāvokli un nomainiet to, ja nodilums pārsniedz 0,5 mm.

Jebkura veida biologiskas eljas lietošanas gadī-Neuzstādiet jaunu kēdi uz nodilušu zobratu vai ot-jumā ar laiku var rasties nogulsnes un piededži. rādi.

4. KÉDES BREMZES TAPA

Šī tapa ir svarīgs drošības elements, jo tā blokē des nokontrolējamu kustību pārtrūkšanas vai atslābšanas gadījumā.

Bieži pārbaudiet tapas stāvokli un nomainiet to, ja tā ir bojāta.

5. STIPRINĀJUMI

Periodiski pārbaudiet visu skrūvju un uzgriežņu pievilkšanu, kā arī to, ka rokturi ir cieši piestiprināti.

6. KĒDES ASINĀŠANA

UZMANĪBU!

Drošības un efektivitātes nodrošināšanai ir Įoti svarīgi, lai griezējelementi būtu labi uzasināti. Vīsas ar Ṣedī un ar sliedi veicamās darbības prasa ne tikai specifiskas zināšanas, bet arī speciālu darbarīku izmantošanu, lai to varētu izpildīt saskaṇā ar pieņemtajām normām; drošības apsvērumu dēļ, sazinieties ar vietējo izplātītāju.

Asināšana ir jāveic šādos gadījumos:

• Zāgskaidas ir līdzīgas pulverim.
• Ir jäpielieto vairāk spēka zāgēšanas laikā.
  • Zāgējums nav taisns.
• Palielinās vibrācija.

Ja uzasināšana ir uzticēta specializētajam centram, tā tiek veikta, izmantojot atbilstošas iekārtas, kas nodrošina minimālo materiāla noņemšanu un visu griezējelementu vienmērīgu uzasināšanu.

Kēde ir jānomaina šādos gadījumos:

• Griešanas elementa garums samazinās līdz 5 mm vai klūst vēl mazāks;
• sprauga starp locekliem un kniedēm ir pārāk liela.

7. ELLAS TVERTNES IZTUKŠOŠANA UŇ NOSKALOŠANA (tikai biologiskas kēdes ellas lietošanas gadījumā)

Jebkura veida biologiskas ellas lietošanas gadī-

-jumā ar laiku var rasties nogulsnes un piededži.

Šajā gadījumā, pirms mašīnas novietošanas uzglabāšanā uz ilgāku laiku:

– demontējiet kēdi un sliedi; kē-lztukšojiet ellas tvertni;
- ielejiet tvertnē speciālu tīrīšanas škīdrumu apmēram līdz pusei no maksimālā līmeņa;

- aizveriet tvertnes vāciņu un darbiniet mašīnu, kamēr viss tīrīšanas līdzeklis nav iznācis ārā.

Atsākot mašīnas lietošanu, neaizmirstiet uzpildīt ellu.

8. SLIEDES TEHNISKÄ APKOPE (21. zim.)

Lai izvairītos no sliedes nesimetriska nodiluma, tiek rekomendēts to periodiski apgriezt.

Lai saglabātu sliedes efektivitāti, rīkojieties šādi:

• Ar speciālu šlīrci ieeļlojiet atgriešanas zobrata gultņus (ja tas ir uzstādīts).
• Tīriet sliedes rievu ar speciālu skrāpi.
• Tīriet ellošanas atveres.
• Ar plakanas viles palīdzību noņemiet atskabargas no sāniem un izlīdziniet iespējamas vadotr limenu starpības.

Sliede ir jānomaina šādos gadījumos:

• rievas dzilums ir mazaks par vilkšanas loceklu augstumu (tie nekādā gadījumā nedrīkst pie-skarties dibenam);
• sliedes iekšēja sieniņa ir nodilusi līdz tādai pa-kāpei, ka tā ľauj noliekt kēdi uz sāniem.

9. ELEKTRISKIE VADI

⚠ UZMANĪBU! Periodiski pārbaudīt elektrības vadu stāvokli un nomainīt tos, ja tie ir bojāti vai ir bojāta to izolācija.

Ja mašīnas barošanas vads ir bojāts, tas ir jānomaina, izmantojot originālo rezerves dalu un uzticot nomaiņu kompānījas pārstāvniecībai vai pilnvarotajam servisa centram.

10. ĀRKĀRTĒJA TEHNISKĀ APKOPE

Visas tehniskās apkopes darbības, kuras nav iekļautas šajā rokasgrāmatā, drīkst veikt tikai vietējais izplātītājs.

wa darbības veic neatbilstošajās darbnīcās vai to veic nekvalificēts personāls, tas noved pie visu veidu garantiju spēka zaudēšanas.

11. UZGLABĀŠANA

Mašina jāuzglabā sausā, no nelabvēlīgiem laika apstākliem aizsargātā vietā un ar pareizi uzstādītu sliedes aizsargvāku.

9. PROBLÉMAS UN RISINĀJUMI

SVARİGI

SVARIGI Uzmanīgi izlasot šajā rokas- grāmatā izklāstītu informāciju, jūs gūsiet nepiecie- šamas zināšanas par mašīnu. Savukārt, tai pie- vienotajā pamācībā ir ietverta informācija par visbiežāk sastopamu darbības traucējumu noteik- šanu un novēršanu. Ja rodas jebkāda cita darbības klūme vai traucējums, sazinieties ar pilnvaroto ser_ visa centru.

• Mašīnu neizdodas iedarbināt:

• pārbaudiet, vai elektrības tīkla rozetē ir spriegums;
• pārbaudiet, vai barošanas vads un pagarinātājs nav bojāti.

• Kēde negriežas:

- pārbaudiet, vai priekšējā aizsargierīce ir novietota aizmugurējā stāvoklī.

• Ella netek ārā:
• pārbaudiet, vai tvertnē ir ella un nepieciešamības gadījumā noskalojiet to (8.7).

Rodas dzirksteles:

sazinieties ar pārstāvi un lūdziet viņu pārbaudīt motoru un sukas.

10. PIEDERUMI

Tabulā ir norādīti visas iespējamās sliedes un kēdes kombinācijas, ar *” ir apzīmēta to saderība ar konkrētiem mašīnas modeliem.

nemas atbildību par to lietošanas rezultātā iz- raisītājiem bojājumiem. Šaubu gadījumā vai, ja jums ir nepilna informācija par sliedes vai kē- des raksturojumiem, ir jāsazinās ar vietējo iz- plātītāju vai specializēto dārzkopības centru.

UZMANĪBU!

Nemot vērā to, ka lietotājs

var pilnīgi brīvi un neatkarīgi izvēlēties, uz-stādīt un lietot sliedes un kēdes, viņš arī uz-

Sliedes un kēdes kombinācijas

Solis SLIEDE KÉDE Modelim
Collas	Garums Collas / cm	Rievas Platums Collas / mm	Kods Kods		A 180 E C 1.8 E • C 1.8 ET 1814 SE 1814 Q	SE SE 2014 SE 2014 Q	A 200 E • XC 120 CP 2.0 Q C 2.0 E • C 2.0 ET SE 2016 • SE 2016 Q	Q A 220 EQ C 2.2 E • C 2.2 ET S E 2216 Q SE 2216 Q
3/8" 14"	/ 35 cm 0,0	50" / 1,3 mm	118800388/0	4113703	*	*
3/8" 16"	/ 40 cm 0,0	50" / 1,3 mm	118800389/0	4113706			*	*

Stimate client,
