především bychom Vám chtěli poděkovat za to, že dáváte přednost našim výrobkům. Přáli bychom si, Vás Váš nový stroj plně uspokojil a aby zcela splnil Vaše očekávání. Tento návod je připraven tak, a umožnil dobře poznat Váš stroj a používat jej bezpečně a účinně; nezapomeňte, že je neoddělitelnou částí samotného stroje, mějte jej proto neustále po ruce kvůli konzultaci a předejte jej spolu se strojei vému majiteli nebo osobě, které stroj zapůjčíte.

Tento Váš nový stroj byl navržen a vyroben s ohledem na současně platné předpisy, což zaručuje př spektování pokynů uvedených v tomto návodu jeho bezpečnost a spolehlivost (správné použití); jakéko jiné použití nebo nerespektování bezpečnostních pokynů, pokynů pro údržbu a opravy je považováno z „nesprávné použití“, a proto v tomto případě přestává platit záruka poskytovaná Výrobcem a za jakéko škody nebo ublížení na zdraví způsobené sobě nebo jiným osobám nesprávným použitím je odpovědn pouze uživatel.

Pro toto elektrické nářadí poskytujeme nezávisle na povinnostech obchodníka vůči spotřebiteli následující záruku.

Záruční období je 24 měsíců a začíná plynout od okamžiku zakoupení, který je třeba doložit prostředr tvím účtenky. Při použití zařízení pro obchodní účely nebo při jeho pronájmu je tato doba zkrácena na měsíců. Záruka se nevztahuje na: Součásti vystavené opotřebení a poškození způsobenému použitím p slušenství, které není ve shodě s požadavky, opravami s použitím neoriginálních náhradních dílů, použ tím nadměrné síly, nárazy a zlomy a také s úmyslným přetížením motoru. Výměna během záruky se v huje výhradně na vadné součásti, nikoli na celé zařízení. Opravy v rámci záruky musí být prováděny výhradně v autorizovaných servisních střediscích nebo v rámci zákaznického servisu výrobního závodu. V případě neautorizovaného zásahu přestává platit záruka.

Všechny náklady na odeslání a jakékoli jiné další náklady hradí zákazník.

Setkáte– li se s některými nepatrnými odlišnostmi mezi Vaším strojem a strojem popsaným v tomto na mějte na paměti skutečnost, že neustálé vylepšování výrobku může mít za následek změnu informací dených v tomto návodu, a to bez upozornění a bez povinnosti informovat o tom majitele stroje. Výjim tvoří pouze ty části návodu, které jsou nezbytné pro zajištění bezpečnosti a funkčnosti. V případě po-chybností se obratte na Vašeho prodejce. Hodně zdaru při práci!

OBSAH

1. Popis stroje a jeho základních součástí 2
2. Symboly 3
3. Bezpečnostní předpisy 4
4. Montáž stroje 6
5. Příprava k práci 7
6. Spuštění - Zastavení motoru 8
7. Použití stroje 9
8. Údržba a skladování 12
9. Problémy a jejich řešení 13
10. Příslušenství 14

1. POPIS STROJE A JEHO ZÁKLADNÍCH SOUČÁSTÍ

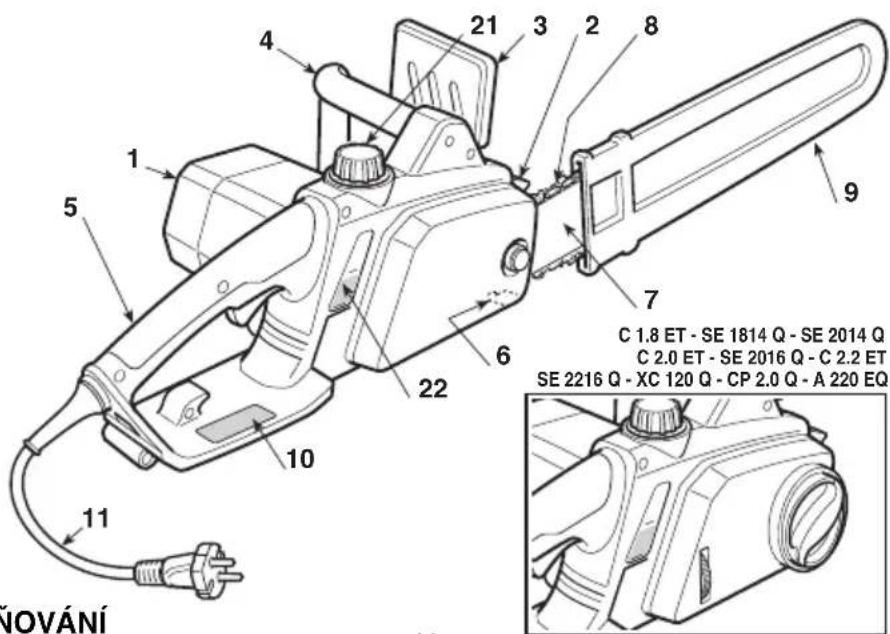

ZÁKLADNÍ SOUČÁSTI

1. Hnací jednotka
2. Zubová opěrka
3. Přední ochranný kryt ruky
4. Přední rukojeť
5. Zadní rukojeť
6. Zachycovač řetězu
7. Vodicí lišta
8. Retěz
9. Ochranný kryt vodicí lišty
10. Identifikační štítek
11. Napájecí kabel
12. Prodlužovací kabel (nedodává se)

1 2 3 4 5 6 7 8 9 10 11 C 1.8 ET - SE 1814 Q - SE 2014 Q C 2.0 ET - SE 2016 Q - C 2.2 ET SE 2216 Q - XC 120 Q - CP 2.0 Q - A 220 EQ

OVLÁDACÍ PRVKY A DOPLŇOVÁNÍ

1. Páčka spínače
2. Aretovací tlačítko
3. Tlačitko obnovení činnosti (pouze pro C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ)

4. Úchyt prodlužovacího kabelu

5. Uzávěr olejové nádržky

6. Olejoznak nádržky

IDENTIFIKAČNÍ ŠTÍTEK

10.1) Značka shody výrobku se směrnicí 2006/42/ES
10.2) Název a adresa výrobce
10.3) Zaručená hladina akustického výkonu Lwa podle směrnice 2000/14/ES
10.5) Model stroje
10.6) Výrobní číslo
10.7) Rok výroby
10.8) Napájecí napětí a frekvence
10.9) Výkon motoru
10.10) Dvojitá izolace
10.11) Kód výrobku
10.12) Země výroby
10.13) Maximální užitečná řezná délka. Je zakázáno používat vodicí lišty s větší užitečnou řeznou délkou, než je uvedeno

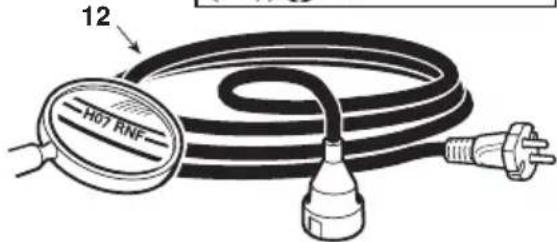

12 H07 RNF

15 131416

10.1 10.1210.1310.5 10.2 10.3 CE AEA2 Made in PRC Electric Chainsaw TV GS V~ Hz W LWA dB 10.10 10.8 10.610.710.11.10.9

Nevhazujte elektrická zařízení do komunálního odpadu. Podle Evropské Směrnice 2002/96/ES o odpadech, tvořených elektrickými a elektronickými zařízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich ekologické likvidace. Pro ziskání podrobnějších informací o likvidaci tohoto výrobku se obraťte příslušnou sběrnu, zabývající se ekologickou likvidací do-

movního odpadu nebo na Vašeho prodejce. Když se elektrická zařízení likviduji na smetišti nebo volně v přirodě, škodlivé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit naše zdraví a zdravotní pohodu. Pro získání podrobnějších informací o likvidaci tohoto výrobku se obratte na kompetentní organizaci, zabývající se domovním odpadem, nebo na Vašeho prodejce.

Maximální hodnoty hlučnosti a vibrací [1]	Model	A 180 EC 1.8 E • C 1.8SE 1814SE 1814 Q	ET SE 2014SE 2014 Q	A 200 E • XC 120 QCP 2.0 QC 2.0 E • C 2.0SE 2016SE 2016 Q	A 220 EQC 2.2 E • C 2.2ET SE 2216SE 2216 Q
Úroveň ekvivalentního akustického tlaku na ucho obsluhy (EN ISO 22860)B(A)		9 4,3	95,1	95,1	96,1
– Nepřesnost měření (2006/42/ES - EN 27574)	dB(A)	3	3	3	3
Úroveň naměřeného akustického výkonu (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
– Nepřesnost měření (2006/42/ES - EN 27574)	dB(A)	3	3	3	3
Úroveň vibrací (ISO 22867)	m/s	4,686	4,916	4,916	5,285
– Nepřesnost měření (2006/42/ES - EN 12096)	m/s	1,5	1,5	1,5	1,5
TECHNICKÉ ÚDAJE
Napájecí napětí	V~	230 - 240	230 - 240	230 - 240	230 - 240
Napájecí frekvence	Hz	50	50	50	50
Ochrana pred přetížením	A	16	16	16	16
Výkon motoru	W	1800	2000	2000	2200
Délka vodicí lišty	cm	35	35	40	40
Délka řezu	cm	33,5	33,5	38,5	38,5
Rychlost řetězu	m/s	14	14	14	14
Hmotnost	kg	5,00	5,05	5,30	5,42
Olej	ml	130	130	130	130

[1]
Výstraha:
Úvedená hodnota vibrací byla určena s použitím standardizovaného zařízení a může být použita jednak pro srovnání s jinými elektrickými zařízeními, jednak pro provizorní odhad zátěže prostřednictvím vibrací.
UPOZORNÉNÍ!
Hodnota vibrací se může měnit v závislosti na použití stroje a jeho výbavy a může být vyšší než uvedená hodnota.
Je třeba určit bezpečnostní a ochranná opatření uživatele, která musí vycházet z odhadu zátěže produkované vibracemi v realných podmínkách použití. Za tímto účelem je třeba vzít v úvahu všechny fáze cyklu činnosti, jako například vypnutí a činnost naprázdno.

2. SYMBOLY

1) Pracovník pověřený obsluhou tohoto stroje může být při každodenním opakovaném používání v běžných podmínkách vystaven hladině hluku rovnající se nebo převyšující 85 dB (A). Používej te ochranné brýle a chrániče sluchu.
2) Upozornění!
3) Před použitím tohoto stroje si přečtěte návod použití.
4) Nikdy nevystavujte dešti (nebo vlhkosti).
5) Používejte silné pracovní rukavice.

6) V případě naříznutí nebo poškození napájecího (nebo prodlužovacího) kabelu okamžitě vytáhněte vidlici ze zásuvky.
7) Nebezpečí zpětného vrhu (kick back)! Zpětný vrh vyvolává náhlý a nekontrolovatelný pohyb stroje směrem k obsluze.
8) Stroj uchopte pevně do obou rukou, abyste umožnili dokonalé ovládání stroje a snížili riziko zpět- ného vrhu.

VYSVĚTLUJÍCÍ SYMBOLY POUŽITÉ NA STROJI (jsou- li součástí)

11

12

13

14

15

11) Směr nasazení řezných zubů řetězu
12) Brzda řetězu
13) Směr posuvu řetězu

14) Olejová nádržka
15) Napnutí řetězu

3. BEZPEČNOSTNÍ PŘEDPISY

JAK ČÍST NÁVOD K POUŽITÍ

V textu návodu se nacházejí některé odstavce obsahující mi-e) mořádně důležité informace. Tyto odstavce jsou značeny odlíšným stupněm zvýraznění s následujícím významem:

POZNÁMKA

nebo

DŮLEŽITÁ INF.

Upřesňuje nebo blíže vysvětluje ně-

které již předem uvedené informace se záměrem vyhnout se 3) poškození stroje a způsobení škod.

UPOZORNĚNÍ!

Možnost způsobení ublížení na

zdraví sobě nebo jiným osobám v případě neuposlechnutí.

NEBEZPEČÍ!

Možnost způsobení těžkého ublí-

žení na zdraví nebo i smrti sobě nebo jiným osobám v případě neuposlechnutí.

VŠEOBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁŘADÍ

UPOZORNĚNÍ!

Přečtěte si všechna bezpečnost-

ní upozornění a všechny pokyny. Neuposlechnutí upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná ublížení na zdraví.

Uschovejte všechna upozornění kvůli jejich budoucí e konzultaci. Výraz "elektrické nářadí", citovaný v upozorněních, se vztahuje na vaše zařízení napájené z elektrické sítě.

1) Bezpečnost pracovního prostoru

a) Udržujte pracovní prostor v čistém stavu a dobře osv lený. Špinavý pracovní prostor a nepořádek v pracovním glo storu podporují vznik nehod.
b) Nepoužívejte elektrické nářadí v prostředí s rizikem vý buchu, za přítomnosti hořlavých kapalin, plynu nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach nebo výpary. 4)
c) Při použití elektrického nářadí udržujte děti a kolemjdoucí v dostatečné vzdálenosti. Rozptylení mohou a) způsobit ztrátu kontroly.

2) Elektrická bezpečnost

a) Zástrčka elektrického nářadí musí být kompatibilní se zásuvkou elektrického rozvodu. Nikdy neměňte zástrčku. Při použití elektrického nářadí vybaveného uzemněním nepoužívejte adaptéry. Neměněné zástrčky, c) vhodné pro daný druh zásuvky, snižují riziko zásahu elektrickým proudem.
b) Zabraňte styku těla s ukostřenými nebo uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky, chladničky. Riziko zásahu elektrickým proudem se zvyšuje při d) ukostřeném nebo uzemněném těle.
c) Nikdy nevystavujte elektrické nářadí dešti nebo mokrému prostředí. Voda, která pronikne do elektrického nářadí, zvyšuje riziko zásahu elektrickým proudem.
d) Nepoužívejte kabel nesprávným způsobem. Nepouží- e) vejte kabel pro prénášení nářadí, netahejte za něj ani jej nepoužívejte pro vytažení ze zásuvky. Udržujte kabel v dostatečné vzdálenosti od zdrojů tepla, oleje, ostrých hran nebo pohybujících se součástí. Poškoze-

ný nebo zamotaný kabel zvyšuje riziko zásahu elektrickým proudem.

Při použití elektrického nářadí v exteriéru používejte prodlužovací kabel vhodný pro vnější použití. Použití prodlužovacího kabelu vhodného pro vnější použití snižuje riziko zásahu elektrickým proudem.

f) V případě, že se nelze vyhnout použití elektrického zařízení ve vlhkém prostředí, použijte zásuvku elektrického rozvodu chráněnou nadproudovým relé (RCD-Residual Current Device). Použití RCD snižuje nebezpečí zásahu elektrickým proudem.

Osobní bezpečnost

a) Při použití elektrického nářadí bud'te opatrní, dávejte pozor na to, co se děje, a chovejte se rozumně. Nepů žvejte elektrické nářadí, pokud jste unaveni nebo pod utí. vplyvem drog, alkoholu nebo léků. Okamžik nepozornosti při použití elektrického nářadí může způsobit vážné osobní ublížení na zdraví.
b) Používejte ochranný oděv. Vždy používejte ochranné pří-brýle. Použití osobních ochrannýchprostředků, jako jsou protiprašný respirátor, ochranná protiskluzová obuv, ochranná přilba nebo chrániče sluchu, snižuje riziko osobního ublížení na zdraví.
c) Zabraňte náhodnému uvedení do chodu. Před zapojením zástrčky, uchopením nebo přenášením elektrického nářadí se ujistěte, že se vypínač nachází v poloze «OFF» (VYPNUTO). Přenášení elektrického nářadí s prstem na vypínači nebo jeho zapojování do zásuvky s vypínačem v poloze «ON» (ZAPNUTO) usnadňuje nehody.
d) Před uvedením elektrického nářadí do činnosti odložte všechny klíče a seřizovací nástroje. Klíč nebo nástroj, který zůstane ve styku s otáčející se součástí, může způsobit osobní ublížení na zdraví.
e) Neztratte rovnováhu. Neustále udržujte vhodné opření a rovnováhu. To vám umožní lépe ovládat elektrické nářadí v nečekaných situacích.
f) Vhodně se oblečte. Nepoužívejte volné oděvy ani šperky. Udržujte vlasy, oblečení a rukavice v dostateční vzdálenosti od pohybujících se součástí. Rozpuštěný oděv, šperky nebo dlouhé vlasy mohou být zachyceny po- posvýbujícími se součástmi.

Pokud existují součásti určené pro připojení k zařízením na extrakci a sběr prachu, ujistěte seže jsou přípojeny a používány vhodným způsobem. Použití těchto součástí může snížit rizika související s prachem.

4) Použití elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte elektrické nářadí vhodné pro daný druh pracovní činnosti. Vhodné elektrické nářadí zrealizuje pracovní činnost lépe a bezpečněji, rychlostí, pro kterou bylo navrženo.

b) Nepoužívejte elektrické nářadí, pokud jej vypínač se není schopen uvést řádně do činnosti nebo zastavit. Elektrické nářadí, které nemůže být uvedeno do činnosti vypínačem, je nebezpečné a musí být opraveno.

c) Před realizací jakéhokoli seřizování nebo výměny příslušenství elektrického nářadí nebo před jeho odložením odpojte zástrčku ze zásuvky elektrického rozvodu. Tato preventivní bezpečnostní opatření snižují riziko náhodného uvedení elektrického nářadí do činnosti.

Odložte nepoužívané elektrické nářadí mimo dosah dětí a neumožněte používat elektrické nářadí osobám, které s ním nejsou seznámeny nebo nejsou seznámeny s těmito pokyny. Elektrické nářadí v rukách neznalých uživatelů se stáva nebezpečným.

Péče o údržbu elektrického nářadí. Zkontrolujte, zda jsou pohyblivé součásti slícované a zda se volně pohybují, zda nedošlo k poškození jednotlivých součástí a zda neexistuje nic dalšího, co by mohlo negativně ovlivnit činnost elektrického nářadí. V případě po-

škození musí být elektrické nářadí před opětovným PŘÍGINY ZPĚTNÉHO VRHU A PREVENCE ZE STRANY žitím opraveno.Mnoho nehod je zapřičiněnonedostatečnouOBSLUHY údržbou.

f) Udržuje řezné ústrojí nabroušené a vyčištěné. Vhodněk zpětnému vrhu může dojít při doteku předmětu hrotem nebo údržba řezného ústrojí s řádně nabroušenými řeznými hra-koncovou částí vodicí lišty nebo při zpětném sevření dřeva a nami umožňuje lépe se vyhnout zaseknutí a nářadí se takpěrnění ozubeného řetězu do řezané části. ze ovládá. Dotek koncovou částí může v některých případech způsobit ná-

g) Elektrické nářadí a související příslušenství používej-hlou opačnou reakci a posunout vodicí lištu směrem nahoru a te podle dodaných pokynů a mějte přitom na pamětozadu, směrem k obsluze. pracovní podmínky a druh prováděné pracovní činnosti.

Používání elektrického nářadí pro použití odlišné od správ-Sevření ozubeného řetězu v horní části vodicí lišty může posuného použití může způsobit vznik nebezpečných situací. nout ozubený řetěz rychle dozadu, směrem k obsluze.

5) Servisní služba

První nebo druhá z uvedených reakcí může vyvolat ztrátu kontroly nad pilou a způsobit vážnou nehodu dané osoby. Ne-

a) Opravu elektrického nářadí svěřte pouze kvalifikova- spoléhejte se výhradně na bezpečnostní prvky, které jsou sou- rému personálu a trvejte na výhradním použití origičástí pily. Uživateli řetězové pily se vyplatí přijmout různá opat- nálních náhradních dílů. To umožní udržení bezpečnosření na odstranění rizik nehod nebo zranění v průběhu řezacích tí elektrického nářadí. prací. Zpětný vrh je výsledkem nesprávného použití nástroje

BEZPEČNOSTNÍ UPOZORNĚNÍ TÝKAJÍCÍ SE ŘETĚZOVÝCH PIL

- Během činnosti řetězové pily udržujte všechny částila v dostatečné vzdálenosti od ozubeného řetězu. Přuvedením řetězové pily do činnosti se ujistěte, že o bený řetěz nepřichází s ničím do styku. Chvilka nepozornosti během činnosti řetězové pily může způsobit zachycení oděvu nebo těla do ozubeného řetězu.

- Pravá ruka musí vždy uchopit zadní rukojeť a levá čelní rukojeť. Při držení řetězové pily byste nikdy neměli v jemně zaměnit ruce, protože se tak zvýší riziko nehod, které by vám mohly být způsobeny.

- Používejte ochranné brýle a chrániče sluchu. Doporučuje se použití dalších osobních ochranných pracovní prostředků pro hlavu, ruce a nohy. Oblečení vhodného ochranného oděvu sníží nehody s ublížením na těle, způsobené létajícími úlomky i náhodným stykem s ozubenou pilou

- Nepoužívejte řetězovou pilu na stromě. Aktivování řetězové pily v době, kdy se nacházíte na stromě, může způsol tělesná zranění.

- Vždy si udržujte správný opěrný bod pro nohu a uvádějte pilu do činnosti pouze v případě, že stojíte na Povědě dodržujte bezpečnostní upozornění a používejte né, bezpečné a rovné ploše. Kluzké nebo nestabilní potechniky řezání nejvhodnější pro daný druh práce, v souladu s vrchy, jako jsou schody, mohou způsobit ztrátu rovnováhy pokyny a příklady uvedenými v návodu k použití (viz kap. 7). nebo kontroly nad řetězovou pilou.

- Pří řezání větve, která je napnutá, je třeba dávat požoristěte napájecí kabel tak, aby se nemohl zachytit do větna riziko zpětného vrhu. Pří uvolnění napnutí dřevěných vlánebo jiných překážek. ken může větev při zpětném pohybu zasáhnout obsluhu a/nebo vymrštit řetězovou pilu mimo kontrolu ze strany obs• Bezpečná manipulace s elektrickou pilou luhy.

- Věnujte mimořádnou pozornost řezání křoví a mladých Pokaždé, když je třeba manipulovat se strojem nebo jej překerů. Jemné materiály mohou být zachyceny do ozubeného pravovat, je třeba: řetězu a mohou být vymrštěny ve směru, ve kterém se nacházíte vy, a/nebo mohou způsobit ztrátu vaší rovnováhy. – Vypnout motor, vyčkat na zastavení řetězu a odpojit stroj od

- Řetězovou pilu přepravujte tak, že ji budete držet za čektrického rozvodu; ní rukojeť, když je vypnutá, a budete ji udržovat v doplikovat ochranný kryt vodicí lišty; statečné vzdálenosti od vašeho těla. Při přepravě nebouchopit stroj výhradně za rukojeti a nasměrovat vodicí lištu odkládání řetězové pily je třeba pokaždé nasadit kryt voopačném směru vůči směru jízdy. dicí lišty. Správné zacházení s řetězovou pilou sníží prav-děpodobnost náhodného styku s pohyblivým ozubeným ře- Při přepravě stroje na vozidle je třeba stroj umístit a zajistit tak, tězem. aby nepředstavoval nebezpečí pro nikoho.

- Dodržujte pokyny týkající se mazání, napnutí řetězu a náhradního příslušenství. Nesprávně napnutý a namaza- • Doporučení pro začátečníky ný řetěz se může bud' přetrhnout, nebo zvýšit riziko zpětného vrhu. Před realizací prvního skácení ne

- Udržujte rukojeti v suchém a čistém stavu, bez stopnépo oleji a mazacím tuku. Mastné a zaolejované rukojeti jsou kluzké a způsobují ztrátu kontroly. - Ab

- Řežte výhradně dřevo. Nepoužívejte řetězovou pilu k náruhu; určenému použití. Příklad: Nepoužívejte řetězovou pilu- důkladně si přecíst bezpečnostní upozornění a pokyny pro k řezání plastových materiálů, materiálů pro stavebnicty použití, obsažené v tomto návodu; nebo materiálů, které nejsou dřevěné. Použití řetězové - nacvičit si potřebný postup na kmenech umístěných na zemi pily k operacím odlišným od určených může být příčinou vzninebo upevněných na stojanech za účelem získání potřebné ku nebezpečných situací. zručnosti a zvládnutí nejvhodnějších technik řezání.

- Držte pilu pevně oběma rukama, s palci a prsty kolen rukojetí řetězové pily, a uveďte vaše tělo a ramena do polohy, která vám umožní odolat síle zpětného vrhu.

- Nenatahujte ramena příliš daleko a neřežte nad úrovní výšky ramene. Přispívá to k zabránění nechtěného sty-

ruka s koncovými částmi a umožnuje lepší kontrolu řetězové /zápily v nenadálých situacích.

- Používejte výhradně vodicí lišty a řetězy uvedené výrobcem. Nevhodné náhradní vodicí lišty a řetězy mohou být chpřičinou přetržení řetězu a/nebo zpětného vrhu.

- Dodržujte pokyny výrobce, které se týkají ostření a úc 1. by řetězové pily. Pokles úrovně hloubky může mít za ná-

sledek zpětný vrh.

Techniky použití elektrické pily

Pred realizací prvního skácení nebo odvětvení stromu je vhod-

4. MONTÁŽ STROJE

OBSAH BALENÍ

Balení stroje obsahuje:

• hnací jednotku,
• lištu,
• řetěz,
• ochranný kryt vodicí lišty,

• sáček s příslušenstvím a dokumenty.

• Namontujte vodicí lištu (2) zasunutím závitového kolíku do drážky; posuňte lištu směrem k zadní části stroje a oviňte řetěz kolem prstencové řetězky (Obr. 3).

• Zkontrolujte, zda je kolík napínáku řetězu (3) správně zasunutý do příslušného otvoru vodicí lišty (Obr. 4); v opačném případě vhodně seříd'te šroubovákem šroub (4) napínáku řetězu až do úplného zapadnutí kolíku (Obr. 5).

DŮLEŽITÁ INF.

DULEZITA INF. Stroj je dodáván s odmontovanou vodicí lištou a řetězem a s prázdnou olejovou nádržkou.

- Proved'te zpětnou montáž ochranného krytu, - aniž byste utáhli matici (1).

- Seřizovacím šroubem napínáku řetězu (4) seřid'te správné napnutí řetězu (Obr. 5).

UPOZORNĚNÍ!

montáže musí být provedeno na rovné a pev-- né ploše, s dostatečným prostorem pro manipulaci se strojem a s obaly, za použití vhodného nářadí.

Likvidace obalů musí proběhnout v souladu s platnými místními předpisy.

Přidržte vodicí lištu nadzvednutou a prostřednictvím klíče z příslušenství utáhněte na doraz matici (1) ochranného krytu a namontujte zpět gumový kryt (1a) (Obr. 6).

MONTÁŽ LIŠTY A ŘETĚZU

UPOZORNĚNÍ!

! UPOZORNENI! Při každé manipulaci s vodicí lištou a řetězem používejte silné pracovní rukavice. Věnujte maximální pozornost montáži vodicí lišty a řetězu, abyste nenarušili bezpečnost a účinnost stroje; v případě pochybností se obrat'te na vašeho Prodejce.

• STROJE S RYCHLÝM NAPÍNÁKEM ŘETĚZU

- Odšroubujte rukojeť (11) a odmontujte ochranný kryt kvůli zajištění přístupu k prstencové řetězce a k uložení vodicí lišty (Obr. 1a).

Nasad'te řetěz na vodicí lištu; dbejte přitom na dodržení směru posuvu; je– li hrot vodicí lišty vybaven pevnou řetězkou, dbejte na to, aby se spojovací články řetězu správně zasouvaly do Před montáží vodicí lišty se ujistěte, že není aktivo-otvorů řetězky.

vána brzda řetězu; tento stav je charakterizován úplným přitažením předního ochranného krytu rukysměrem dozadu k přední rukojeti stroje.

UPOZORNĚNÍ!

! UPOZORNENI! Ujistěte se, že stroj není zapojen do zásuvky elektrického rozvodu.

Namontujte vodicí lištu (2) zasunutím závitového kolíku do drážky; posuňte lištu směrem k zadní části stroje a oviňte řetěz kolem prstencové řetězky (Obr. 3).

- Proved'te zpětnou montáž ochranného krytu, aniž byste utáhli rukojeť (11). Zkontrolujte, zda je kolík napínáku řetězu (3) správně zasunutý do příslušného otvoru vodicí lišty (Obr. 4); v opačném případě vhodně seřid'te kruhovou matici (12) napínáku řetězu až do úplného zasunutí kolíku (Obr. 5a).

• STROJE SE STANDARDNÍM NAPÍNÁKEM ŘETĚZU

- Odmontujte gumový kryt (1a), odšroubujte matici (1) a odmontujte ochranný kryt spojky kvůli zajištění přístupu k prstencové řetězce a k uložení vodicí lišty (Obr. 1).

- Kruhovou maticí (12) vhodně seřid'te správné napnutí řetězu (Obr. 5a).

- Přidržte vodicí lištu nadzvednutou a utáhněte na doraz rukojeť (11) (Obr. 6a).

- Nasad'te řetěz na vodicí lištu; dbejte přitom na dodržení směru posuvu; je– li hrot vodicí lišty vybaven pevnou řetězkou, dbejte na to, aby se spojovací články řetězu správně zasouvaly do otvorů řetězky.

5. PŘÍPRAVA K PRÁCI

1. KONTROLA STROJE

UPOZORNĚNÍ! Ujistěte se, že stroj není zapojen do zásuvky elektrického rozvodu.

Před zahájením práce je třeba:

• Zkontrolovat, zda se napětí a frekvence elektrického rozvodu shodují s údaji uvedenými na „Identifikačním štítku“ (viz kap. 1 – 10.8);
• zkontrolovat, zda nejsou uvolněné šrouby na stroji a na vodicí liště;
• zkontrolovat, zda je řetěz správně nabroušen, naostřen a bez viditelných stop po poškození;
• zkontrolovat, zda jsou rukojeti a ochranné kryty stroje čisté a suché, správně namontované a pevně uchycené na stroji;
• zkontrolovat účinnost brzdy řetězu;
• zkontrolovat, zda se páčka přepínače a aretovací tlačitko pohybují volně, nenásilně a při uvolnění se automaticky a rychle vrátí do neutrální polohy;
• zkontrolovat, zda v případě, že nedojde ke stla3. čení aretovacího tlačítka, zůstane páčka přepínače zajištěna;
• zkontrolovat, zda průchody chladicího vzduchu nejsou ucpány pilinami nebo úlomky.
• zkontrolovat, zda není poškozen napájecí a prodlužovaní kabel;
• zkontrolujte, zda se hladina oleje řetězu nena- chází pod značkou «MIN», a dle potřeby pro- ved'te doplnění, a to až do výšky přibližně 1 cm od okraje ústí.

2. KONTROLA NAPNUTÍ ŘETĚZU

UPOZORNĚNÍ! Ujistěte se, že stroj není zapojen do zásuvky elektrického rozvodu.

• STROJE SE STANDARDNÍM NAPÍNÁKEM ŘETĚZU

• Uvolněte matici ochranného krytu prostřednictvím klíče z příslušenství (Obr. 5).
• Seřizovacím šroubem napínáku řetězu (4) seřid'te správné napnutí řetězu (Obr. 5).
• Přidržte vodicí lištu nadzvednutou a prostřednictvím klíče z příslušenství utáhněte na doraz matici ochranného krytu (Obr. 6).

Řetěz je správně napnutý, když při jeho uchopen v polovině vodicí lišty spojovací články nevyjdou vodicí drážky (Obr. 7).

Držte stisknutý přepínač a aretovací tlačitko kvůli uvolnění brzdy a s pomocí šroubováku pohybujte řetězem podél vodicích drážek, abyste se ujistili, pohyb proběhne bez nadměrné námahy.

• STROJE S RYCHLÝM NAPÍNÁKEM ŘETĚZU

• Povolte rukojeť (11). (Obr. 5).
• Kruhovou maticí (12) vhodně seřid'te správné napnutí řetězu (Obr. 5a).
• Přidržte vodicí lištu nadzvednutou a utáhněte na doraz rukojeť (11) (Obr. 6a).

Řetěz je správně napnutý, když při jeho uchopení v polovině vodicí lišty spojovací články nevyjdou z vodicí drážky (Obr. 7).

Držte stisknutý přepínač a aretovací tlačítko kvůli uvolnění brzdy a s pomocí šroubováku pohybujte řetězem podél vodicích drážek, abyste se ujistili, že pohyb proběhne bez nadměrné námahy.

KONTROLA BRZDY ŘETĚZU

Tento stroj je vybaven dvojitým brzdným systémem, který zasahuje ve dvou situacích:

a) Při uvolnění páky vypínače dojde automaticky k aktivaci brzdy, která zpomalí a za-staví pohyb řetězu s cílem předejít nebezpečí cm zranění, ke kterému by mohlo dojít při pokra-čujícím otáčení řetězu i po jeho vypnutí.
b) V případě pohybu dozadu (zpětného vrhu) během pracovní činnosti následkem ne- vhodného dotyku hrotu, prudkým pohybem nahoru, v důsledku kterého ruka narazí do předního ochranného krytu. V tomto případě účinek brzdy zablokuje pohyb řetězu a za úče- lem jeho další činnosti jej bude třeba manu- álně odblokovat.

Tato brzda může být aktivována také manuálně, posunutím předního ochranného krytu směrem do-předu. Za účelem uvolnění brzdy potáhněte přední kryt směrem k rukojeti, dokud neuslyšíte cvaknutí.

Při kontrole účinnosti brzdy je třeba:

• Uvést do činnosti motor uchopením stroje za ní přední rukojeť a posunutím předního ochran-z ného krytu ruky palcem dopředu ve směru lišty.
• Při zařazení brzdy uvolněte páku vypínače.

Četěz se musí zastavit okamžitě, jakmile dojde k zařazení brzdy.

⚠ UPOZORNĚNÍ! V případě, že brzda řetězu nefunguje správně, nepoužívejte stroj a obratře se na vašeho Prodejce kvůli potřebné kontrole.

4. MAZIVO K MAZÁNÍ ŘETĚZU

DÜLEŽITÁ INF. Používejte výhradne speci- fický olej pro motorové pily nebo adhezní olej pro motorové pily. Nepoužívejte olej s obsahem neči- stot, abyste neucpali filtr v nádržce a abyste za- bránili trvalému poškození olejového cerpadla.

DŮLEŽITÁ INF. Specifický olej pro mazání řetězu je biodegradabilní. Použití minerálního o-leje nebo oleje pro motory zpusobí vážné škody životním prostredí.

Použití oleje dobré kvality je základem pro dosažení účinného mazání řezných částí pily; použitý nebo nekvalitní olej negativně ovlivňuje mazání a snižuje životnost řetězu a vodicí lišty.

DŮLEŽITÁ INF. Před každým použitím stroje je vždy vhodné zkontrolovat hladinu a provést doplnění až přibližně po 1 cm od okraje ústí. Hladin oleje nesmí klesnout pod značku «MIN».

5. ELEKTRICKÁ ZAPOJENÍ

NEBEZPEČÍ! Vlhkost a elektrina nejsou kompatibilní.

• Manipulace s elektrickými kabely a jejich zapojení musí být provedeny na suchu.
• Nikdy neumožněte styk zásuvky elektrického rozvodu nebo kabelu s mokrou zónou (kaluží nebo vlhkým terénem).

Prodlužovací kabely nesmí musí být nižší kvality než typ H07RN-F o H07VV-F s minimálním průřezem 1,5 mm² a maximální doporučenou délkou 30 m.

^2 Během práce nenechávejte prodlužovací kabel navinutý, abyste zabránili jeho přehřátí.

NEBEZPEČÍ!

! NEBEZPECI Trvalé zapojení jakéhokoli elektrického zařízení do elektrického rozvodu budovy musí být zrealizováno kvalifikovaným elektrikářem v souladu s platnými ná predpisy. Nesprávně provedené zapojení může způsobit vážná ublížení na zdraví včetně smrti.

NEBEZPEČÍ!

NEBEZPECI! Zajistěte napájení zařízení prostřednictvím proudového chrániče (RCD-Residual Current Device) s vypínacím proudem max. 30 mA.

DÜLEŽITÁ INF. Aby se zabránilo přerušení dodávky elektrického proudu:

• zkontrolujte, zda je celková kapacita elektrického rozvodu vhodná;
• připojte zařízení do zásuvky elektrické sítě, umožňující dostatečný proudový odběr;
• vyhněte se současnému použití jiných elektrických zařízení s vysokým proudovým odběrem.

6. SPUŠTĚNÍ - ZASTAVENÍ MOTORU

Před spuštěním motoru:

• Zavěste prodlužovací kabel (1) do kabelového úchytu v zadní rukojeti.
• NEJDRÍVE zapojte vidlici napájecího kabelu (2) do prodlužovacího kabelu (3) a až POTÉ zapojte prodlužovací kabel do zásuvky elektrického rozvodu (4).
  – Sejměte ochranný kryt vodicí lišty.
• Ujistěte se, že se vodicí lišta nedotýká terénu jiných předmětů.

Ke spuštění motoru (Obr. 12) je třeba:

1. Uvolnit brzdu řetězu (5) (přitažením přední ochrany ruky směrem k přední rukojeti).

2. Pevně uchopit stroj oběma rukama.

3. Stisknout aretovací tlačitko (6) a pak páčku spínače (7).

POZNÁMKA

POZNAMKA Při uvolnění páčky spínače dojde i k uvolnění aretačního tlačítka a motor se za- staví.

UPOZORNĚNÍ!

Zastavení řetězu může tr- sekund po vypnutí motoru.

ZASTAVENÍ MOTORU

Za účelem zastavení motoru je třeba:

• Uvolnit páčku spínače (7).
• NEJDRÍVE odpojit prodlužovaní kabel (3) ze zá-suvky elektrického rozvodu (4) a POTĚ napájecí kabel (2) stroje z prodlužovacího kabelu (3).

7. POUŽITÍ STROJE

⚠ UPOZORNĚNÍ! Pro zachování vaší bezpečností i bezpečnost jiných osob:

1) Nepoužívejte stroj, aniž byste si nejdříve přečetli příslušné pokyny. Seznamte se s ovlá-8) dacími prvky stroje a se správným způsobem jeho použití. Naučte se rychle za-stavit motor.
2) Používejte stroj pro účel, pro který je určen to znamená pro "kácení, rozřezávání a odvětvování stromů s rozměry úměrnými vodicí liště" nebo dřevěných předmětů obdobných rozměrů. Jakékoli jiné použití stroje nebo použití příslušenství, které není specificky uvedeno v tomto návodu, může být nebezpečné a může způsobit poškození stroje. Do nesprávného použití patří (například, ale nejenom):

• úprava živých plotů;
• dřevorytectví;
• rozřezávání palet, beden a obalů jako takových;
• rozřezávání nábytku nebo čehokoli jiného, co by mohlo obsahovat hřebíky, šrouby nebo kovové díly jakéhokoli druhu;
• provádění řeznických prací;
• používání stroje v úloze páky ke zvedání posouvání nebo členění předmětů;
• používání stroje zajištěného na pevných držácích.

3) Pamatujte, že obsluha nebo uživatel nese půnou odpovědnost za nehody a nepředvíd-ané události vůčí jiným osobám a jejich majetku.

4) Během práce noste odpovídající oděv. Váš Prodejce je schopen poskytnout informace o nejvhodnějších protiúrazových materiálech pro zajištění bezpečnosti práce. Používejte antivíbrační rukavice. Všechna výše uvedená opatření nezaručují prevenci rizika Raynaudova syndromu nebo syndromu karpálního tunelu. Při pravidelném, dlouhodobém používání tohoto stroje se proto doporučuje pravidelná lékařská prohlídka rukou a prstů.

Při výskytu některých výše uvedených příznaků okamžitě vyhledejte lékaře.

5) Pracujte pouze pri denním světle nebo pri dobrém umělém osvětlení.

6) Věnujte maximální pozornost pracovní činnosti v blízkosti kovového oplocení.

7) Zabraňte tomu, aby se řetěž dotknul elektrického kabelu. Používejte kabelovou příchytku, abyste zabránili náhodnému odpojení prodlužovacího kabelu a abyste zároveň zajistili správné zasunutí do zásuvky použití síly. Nikdy se nedotýkejte špatně z

izolovaného elektrického kabelu pod na- pětím. Když během použití dojde k poško- zení prodlužovacího kabelu, nedotýkejte se jej a okamžitě odpojte od elektrického roz- vodu.

Dbejte, aby nedošlo k prudkému nárazu vodicí lišty do cizích těles a k možnému vymrštění materiálu, způsobenému pohybem řetězu.

Zastavte motor a odpojte stroj od elektrického rozvodu:

• Při opuštění stroje a jeho ponechání bez dozoru;
• před kontrolou, čištěním nebo prací se strojem;
• po zásahu cizím předmětem. Před opětovným použitím stroje zkontrolujte případné škody a proved'te potřebné opravy;
• v případě, že stroj začne vibrovat neobvyklým způsobem (Okamžitě vyhledejte příčiny vibrací a zajistěte provedení potřebných kontrol ve Specializovaném středisku).
• když je stroj mimo provoz.

DŮLEŽITÁ INF.

DOLZITA INF. Neustále pamatujte na to, že nesprávně používaná elektrická pila může rušit jiné osoby a může mít výrazně negativní vliv na životní prostředí. S ohledem na ostatní osoby a na životní prostředí:

a- Nepoužívejte stroj v prostředí a čase, které mo- hou být přičinou vyrušování.
- Důsledně dodržujte místní předpisy týkající se likvidace materiálu vzniklého řezáním.
- Důsledně dodržujte místní předpisy týkající se likvidace olejů, opotřebených součástí nebo jakéhokoli prvku, který by mohl mít dopad na životní prostředí.
- Během pracovní činnosti se do prostředí dostává určité množství oleje potřebného pro mazání řetězu; používejte proto výhradně biodegradabilní oleje, specifické pro tento druh použití.
- Aby se zabránilo riziku vzniku požáru, nenechá-vejte stroj s ještě teplým motorem mezi listím nebu suchou trávou.

UPOZORNĚNÍ!

bez UPOZORNENI! Použití stroje ke kácení a za odvětvování vyžaduje specifický výcvik.

- Kontrola napnutí řetězu

Běhempráce je řetězvystavenpostupnémuprodloužení, a proto je třeba opakovaně kontrolovat jeho pnutí.

2. ZPŮSOB POUŽITÍ A TECHNIKY ŘEZÁNÍ

Před prvním použitím stroje ke kácení nebo odvět-vování je vhodné nacvičit si potřebný postup na kmé nech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné zručnosti a zvládnolá- vhodných technik řezání.

DŮLEŽITÁ INF.

Během prvního období použití (nebo po výměně řetězu) je třeba častěji provádět kontrolu kvůli usednutí řetězu.

UPOZORNĚNÍ! vždy držet pevně

Během práce se musí stroj oběma rukama.

UPOZORNĚNÍ!

Nepracujte s uvolněným řetězem, abyste nevyvolávali nebezpečné situa ce v případě uvolnění řetězu z vodicí drážky.

UPOZORNĚNÍ!

V případě zablokování řetězu během práce okamžitě zastavte stroj. Pokaždé dávejte pozor na zpětný vrh (kick back), ke kterému může dojít, když vodicí lišta narazí na překážku.

Při seřizování napnutí řetězu postupujte způsobem uvedeným v kap. 5.2.

- Kontrola mazání olejem

DŮLEŽITÁ INF.

Nepoužívejte stroj bez mazá- ní! Hladina oleje v nádržce je viditelná prostřednictvím průsvitného olejoznaku. Před každým použitím stroje nezapomeňte doplnit mazací olej do nádržky.

UPOZORNĚNÍ!

Při příležitosti kontroly ma- - zání olejem se ujistěte, zda je správně umístěna vodicí lišta a řetěz.

Spustte motor a zkontrolujte, zda je olej distribuován po řetězu způsobem naznačeným na obrázku (Obr. 13).

- Zastavení během pracovní činnosti (pouze pro C 2.2 E/ET – SE 2216 / 2216 A 220 EQ)

Tento stroj je vybaven ochranou proti přetížení příslušným jističem. V případě zablokování řetězu (například při zablokování řezacího zařízení, následkem znečištění zubů řetězu nebo při přetížení během řezání) jistič ochrany proti přetížení automaticky přeruší přívod proudu za účelem ochrany elektrické pily.

- Kácení stromu

- Když dvě nebo více osob současně provádí operace rozřezání a kácení, uvedené operace by se měly provádět v odlišných prostorách, oddělených bezpečnostní vzdáleností, která se rovná nejméně výšce káceného stromu. Je vhodné nekácet stromy tak, aby uvedly do nebezpečí osomá-by, narazily do elektrického vedení nebo způsobily jakoukoli škodu na majetku. V případě, že strompřijde do styku s vedením rozvodu elektrické energie, je vhodné to okamžitě oznámit podniku odpovědnému za danou síť.

- Je vhodné, aby se obsluha řetězové pily zdržo-ěnavala na horní straně terénu, na který se pravděpodobné odkutálí nebo dopadne strom po skácení.

• Před zahájením řezání je vhodné připravit si únikovou cestu, která se musí udržovat ve volném stavu. Je vhodné, aby úniková cesta vedla směrem dozadu a příčně za předpokládanou čáru pádu, v souladu se znázorněním na obr. 15.
• Před realizací samotného kácení je třeba vzít v úvahu přirozený sklon stromu, část s většími vět-5 Qemi a směr větru, aby se vyhodnotil způsob, jak bude strom padat.
  – Odstraňte ze stromu nečistoty, kameny, kusy kůří- ry, hřebíky, kovové spoje a dráty.

• Zářez ve spodní části

Proved'te zářez do 1/3 průměru stromu, kolmo na směr pádu, v souladu se znázorněním na obr. 16.

DŮLEŽITÁ INF.

Jistič zasahuje pri prekročení vypínacího proudu 30-35 A a může být znovu pnut manuálně stisknutím příslušného tlačitka (1.15) po uplynutí 30 sekund od úplného vychlaze

Nejdříve proved'te vodorovný spodní zářez.

za-

To vám umožní zabránit sevření ozubeného řetě- zní nebo vodicí lišty při provádění druhého zářezu.

• Zadní zářez vedoucí ke skácení

- Proved'tezadní zářez vedoucí ke skácení na úrovni nejméně 50 mm nad vodorovným zářezem, v souladu se znázorněním na obr. 16. Zadní zářez vedoucí ke skácení ved'te paralelně s vodorovným zářezem. Proved'te zadní zářez vedoucí ke skácení tak, aby zůstal dostatek dřeva, které bude sloužit jako závěs. Dřevo závěsu zabrání pohybu zkroucení stromu a jeho pádu v ne správném směru. Neprovádějte řezy vedoucí zá-věsem.

- Když se kácení přiblíží k závěsu, strom začne pa dat. Když existuje riziko, že strom nepadne v po žadovaném směru, nebo když by se mohl převážit dozadu a ohnout ozubený řetěz, zastavte řezání ještě před dokončením zadního řezu vedoucího ke skácení a použijte dřevěné, plastové nebo hliníkové klíny k otevření řezu a ovlivnění pádu stromu podél požadované čáry pádu.

- Když strom začne padat, je třeba vyjmout pilu z řezu, zastavit motor, umístit řetězovoupilu na zem a poté se vydat určenou únikovou cestou. Je třeba dávat pozor na pád větví z výšky a dále je t-ba dávat pozor, kam stoupáte.

- Odvětvení stromu

vést závěrečný řez, a to tak, že budete provádět horní dělení, dokud nedojdete k prvnímu řezu.

KKdyž se kmen opírá o obě koncové části způ- sobem znázorněným na obr. 18C, je třeba odřezat 1/3 průměru ze strany nacházející se v horní části (horní dělení). Poté proved'te závěrečný řez provedením spodního dělení spodních 2/3, dokud se nedostanete k prvnímu řezu.

Rozřezání kmene stromu je usnadněno použitím zubové opěrky (obr. 18D).

Zapíchněte zubovou opěrku do kmene a opřením motorové pily o zubovou opěrku proved'te se strojem pohyb ve tvaru půloblouku, který umožní vodicí liště vniknout do dřeva.

Zopakujte operaci tolikrát, kolikrát bude třeba, a změňte přitom opěrný bod zubové opěrky. Při dělení kmene na svahu je třeba, abyste se na cházeli na horní straně v souladu s obr. 19. Během operace, když se dokončuje řez, je třeba z trůvodu udržování kontroly snížit tlak na řezání, aniž by se povoloval úchop rukojetí pily. Je třeba zabránit tomu, aby se pila dostala do styku se zemí.

Po skončení řezání vyčkejte před přesunem řetězové pily, až se pila zastaví. Při přesunu od jednoho stromu ke druhému pokaždé vypněte motor.

Odvětvení znamená odstranění větví pokáceného zove stromu. Při odvětvování je třeba ponechat spodní, ho největší větve kvůli opoře kmene na zemi. Odstraňte malé větve jediným tahem způsobem znázorněným naobr. 17. Je lépe řezat napnuté větve a postupovat směrem zespodu nahoru, aby se zabránilo ohnutí řetězové pily.

UPOZORNĚNÍ!

Dávejte pozor na opěrné

body větve na terénu, na možnost jejího napnutí, na směr, kterým se může větev vymrštit během řezání, a na možnou nestabilitu stromu po odříznutí větve.

- Rozdělení kmene

Rozdělit znamená rozřezat kmen po jeho délce. Dležité je ujistit se, že je váš postoj pevný a že je hmotnost rovnoměrně rozdělena na obě nohy. Dle možností nadzvedněte kmen a podepřete jej větvemi, dalšími kmeny nebo špalky. Dodržujte jednoduché pokyny pro usnadnění řezání.

3. UKONČENÍ PRÁCE

Po dokončení práce:

• Zastavte motor výše uvedeným způsobem (Kap. 6).
• Vyčkejte na zastavení řetězu a nechte stroj ochladit.
• Odstraňte z řetězu všechny zbytky pilin nebo nánosů oleje.
• V případě výrazného znečištění nebo nalepení ži-Dů-vice odmontujte řetěz a na několika hodin jej ulož je vašelo specifické nádoby. Poté jej opláchněte či-e stou vodou a před jeho zpětnou montáží na stroj jej ošetřete vhodným antikorozním sprejem.
• Před odložením stroje namontujte ochranný kryt vodicí lišty.

- Když se kmen opře po celé své délce způsobem znázorněným na obr. 18A, bude řezán z horní části (horní dělení).

- KKdyž se kmen opírá pouze z jedné strany zpža účelem snížení rizika požáru očistěte stroj sobem znázorněným na obr. 18B, je třeba od- od pilín, zbytků větví, listí nebo nadměrného mařezat 1/3 průměru ze strany nacházející se ve zacího tuku; nenechávejte nádoby s posekaným spodní části (spodní dělení). Poté je třeba pro-materiálem uvnitř místnosti.

UPOZORNĚNÍ!

Před umístěním stroje v ja-

kémkoli prostředí nechte vychladnout motor.

oža účelem snížení rizika požáru očistěte stroj od pilin, zbytků větví, listí nebo nadměrného ma- zacího tuku; nenechávejte nádoby s posekaným materiálem uvnitř místnosti.

8. ÚDRŽBA A SKLADOVÁNÍ

UPOZORNĚNÍ!

Pro zachování vaší bezpečnosti i bezpečnosti jiných osob:

• Správná údržba je základem pro zachování původní účinnosti a provozní bezpečnosti stroje.
• Pravidelně kontrolujte dotažení matic a šroubů, abyste si mohlí být stále jisti bezpečným a funkčním stavem stroje.
• Nikdy nepoužívejte stroj, který má opotrebo vané nebo poškozené součásti. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány.
• Používejte jenom originální náhradní díly. Díly, které nemají stejnou kvalitu, mohou způsobit poškození stroje a ohrozit bezpečnost.

UPOZORNĚNÍ!

Během operací údržby:

Pravidelně kontrolujte stav kolíku a v případě jeho poškození proved'te jeho výměnu.

5. UPEVNĚNÍ

Pravidelně kontrolujte dotažení všech šroubů a matic a dokonalé upevnění rukojetí.

-6. NABROUŠENÍ ŘETĚZU

UPOZORNĚNÍ!

Z bezpečnostních důvodů

a ve snaze o zachování účinnosti je velmi důležité, aby byly všechny řezné články řetězu řádně nabroušené. Všechny operace týkající se řetězu a vodicí lišty jsou pracemi, které ke své dokonalé realizaci vyžadují specifické znalosti a použití příslušných zařízení; proto se v této souvislosti z bezpečnostních důvodů obratte na vašeho prodejce.

• Odpojte stroj od elektrického rozvodu.
• Během operací týkajících se vodicí lišty a řelabroušení je potřebné, když: tězu používejte ochranné rukavice.
• Ochranné kryty vodicí lišty nechte namon- tované s výjimkou případů, kdy se jedná o zásahy na samotné vodicí liště nebo na ře- tězu.
• Mají piliny podobu prachu.
• Rezání vyžaduje použití větší síly.
• Řez není přímočarý.
• Dochází ke zvýšení vibrací.
• Nezahazujte do okolí olej ani jiný znečišťu-jící materiál.

1. CHLAZENÍ MOTORU

Nabroušení specializovaný střediskem je prová-děno s použitím příslušných zařizení, která zajišťují minimální odstranění materiálu a konstantní nabroušení všech řezných zubů.

Abyste predešli prehřátí a poškození motoru, nasá-

vací mřížky chladicího vzduchu musí být neustále Retěz je třeba vyměnit, když:

udržovány v čistém stavu a musí být zbaveny pilin a nebo jiných nečistot.

2. BRZDA ŘETĚZU

Pravidelně kontrolujte účinnost brzdy řetězu.

3. ŘETĚZKA (Obr. 20)

Pravidelně kontrolujte stav řetězky a nahrad'te ji případě, že její opotřebení překročí 0,5 mm.

Nenasazujte nový řetěz na starou řetězku a nao-pak.

4. ZACHYCOVAČ ŘETĚZU

Tento kolík je velmi důležitým bezpečnostním prvkem, protože zabraňuje nekontrolovaným pohybům řetězu v případě jeho přetržení nebo uvolnění.

• Se délka řezného břitu sníží na 5 mm nebo méně;
• se nadměrně zvýší vůle spojovacích článků na nýtech.

7. VYPRÁZDNĚNÍ A VYČIŠTĚNÍ NÁDRŽKY NA OLEJ (pouze v případě použití biologického oleje pro řetězy)

vPoužití některých druhů biologických olejů může po jistém období nečinnosti způsobit vytvoření nánosů.

V takovém případě je třeba před uložením stroje před delším obdobím nečinnosti:

• odmontovat řetěz a vodicí lištu;
  -- vyprázdnit nádržku na olej;
• naplnit nádržku příslušným tekutým čisticím prostředkem až přibližně do poloviny maximální úrovně;

- zavřít uzávěr nádržky a nechat stroj v činnosti až do úplného vytečení veškerého čisticího prostředku.

Nezapomeňte na doplnění oleje před opětovným použitím stroje.

8. ÚDRŽBA VODICÍ LIŠTY (Obr. 21)

Abyste zabránili nesouměrnému opotřebení vodi- cí lišty, je vhodné ji pravidelně obracet.

K udržení účinnosti vodicí lišty je třeba:

• Namazat příslušnou stříkačkou ložiska vodící řetězky (je - li součástí).
• Vyčistit drážku vodicí lišty příslušnou škrabkou.
• Vyčistit mazací otvory.
• Plochým pilníkem odstranit ořepy z boků a vy rovnat případné nerovnosti mezi vodicími drážkami.

Vodicí lištu je třeba vyměnit, když:

• Je hloubka drážky nižší než výška spojovacích článků (které se nikdy nesmí dotýkat dna);
• je vnitřní stěna vodicí drážky opotřebena natolik že naklání řetěz na bok.

Pravidelně kontrolujte

stav elektrických kabelů a v případě jejich poškození nebo poškození jejich izolace proved'te jejich výměnu.

Napájecí kabel stroje se v případě jeho poškození musí vyměnit výhradně za originální náhradní díl a výměnu musí provést váš prodejce nebo autorizované servisní středisko.

10. MIMOŘÁDNÉ ZÁSAHY

Každá operace údržby, která není zahrnuta v tom-to návodu, smí být prováděna výhradně Autorizovaným servisem.

-Operace prováděné u neautorizovaných organizací nebo operace prováděné nekvalifikovaným personálem způsobí propadnutí jakékoli formy záruky.

11. SKLADOVÁNÍ

Stroj se musí skladovat na suchém místě, mimo do- sah dětí chráněném před povětrnostními vlivy, s řádně nasazeným ochranným krytem vodicí lišty.

9. PROBLÉMY A JEJICH ŘEŠENÍ

DŮLEŽITÁ INF.

Pozorné přečtení informací

uvedených v tomto návodu poskytuje dobrou zna-lost stroje a následující pokyny umožňují identifikovat a vyřešit nejběžnější situace, které se mohou vyskytnout během pracovní činnosti. S jakoukoli poruchou nebo problémem se obraťte na autorizované servisní středisko.

- Nedochází k uvedení stroje do chodu:

• zkontrolujte, zda je v použité elektrické zásuvce proud;
• zkontrolujte, zda je napájecí kabel nebo prodlužovací kabel neporušený.

• Nedochází k otáčení řetězu:

- zkontrolujte, zda je přední ochranný kryt umístěn vzadu.

• Nedochází k přitékání oleje:

zkontrolujte, zda se v nádržce nachází olej a případně ji vyčistěte (8.7).

- Dochází k jiskření:

- obraťte se na prodejce ohledně kontroly motoru a kartáčů.

10. PŘÍSLUŠENSTVÍ

V tabulce je uveden seznam všech možných komvádí uživatel zcela dle vlastního názoru, zodbinací vodicí lišty a řetězu, které jsou k dispozici, povídá také za následky jakýchkoli škod, kteuvedením těch jeho součástí, které jsou použitelné z toho mohou vyplynout. V případě pochybna každém stroji a jsou označené symbolem“”. ností nebo nedostatečné znalosti specifik

UPOZORNĚNÍ!

Vzhledem k tomu, že volba, aplikace a použití vodicí lišty a řetězu pro-

nvádí uživatel zcela dle vlastního názoru, zodpovídá také za následky jakýchkoli škod, kteé z toho mohou vyplynout. V případě pochybností nebo nedostatečné znalosti specifik každé vodicí lišty nebo řetězu je třeba se obrátit na vašeho prodejce nebo na specializované zahradnické středisko.

Kombinace vodicí líšty a řetězu

Rozteč VODICÍ LIŠTA ŘETĚZ Model
Palce	Délka Palce / cm	Šířka drážky Palce / mm Kód Kód			A 180 E C 1.8 E • C 1.8 ET 1814 SE 1814 Q	SE SE 2014 SE 2014 Q	A 200 E • XC 120 CP 2.0 Q C 2.0 E • C 2.0 ET SE 2016 • SE 2016	Q A 220 EQ C 2.2 E • C 2.2 ET SE 2216 Q SE 2216 Q
3/8"	14" / 35 cm	0,050" / 1,3 mm	118800388/0	4113703	*	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	118800389/0	4113706			*	*

Kedves Ügyfelünk!
